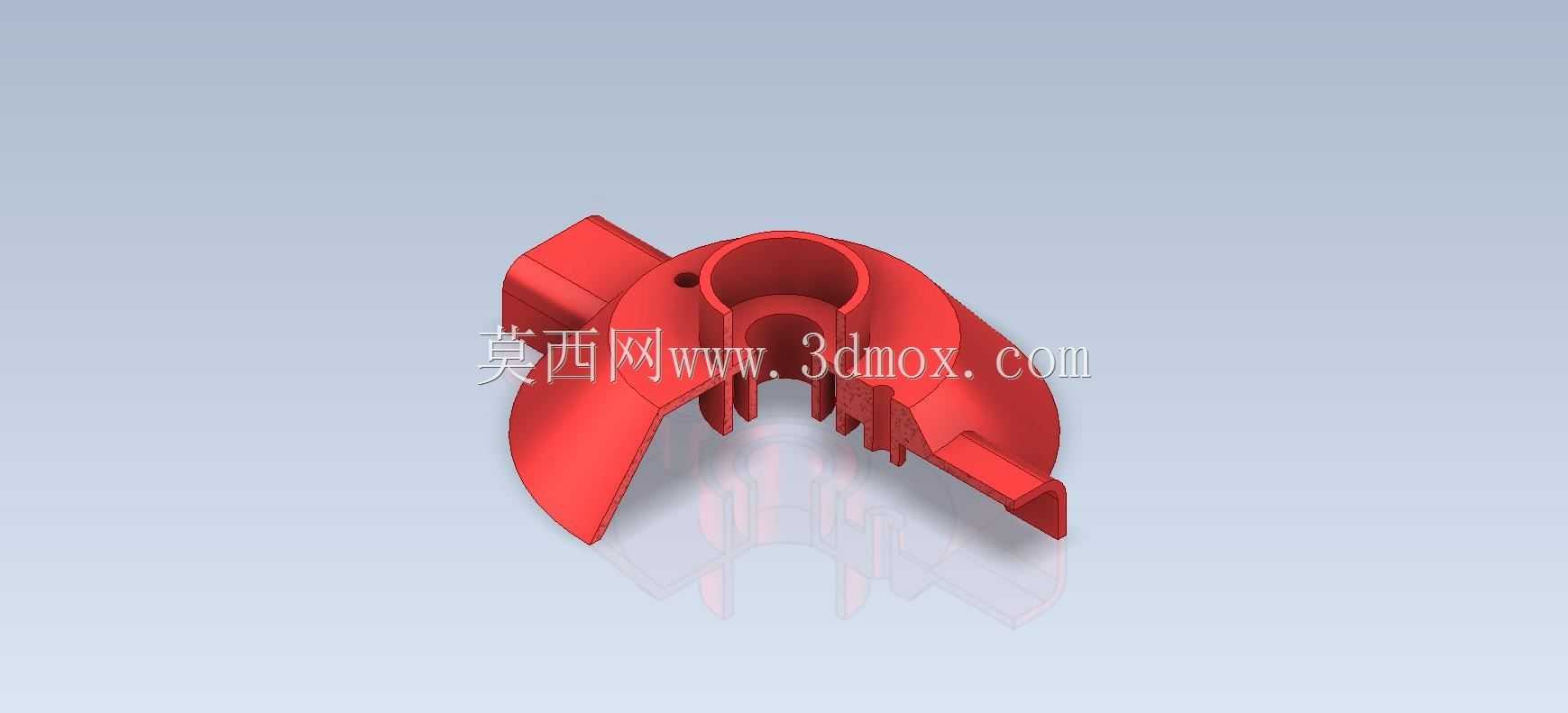

带凸耳锥台型中空连接基座结构

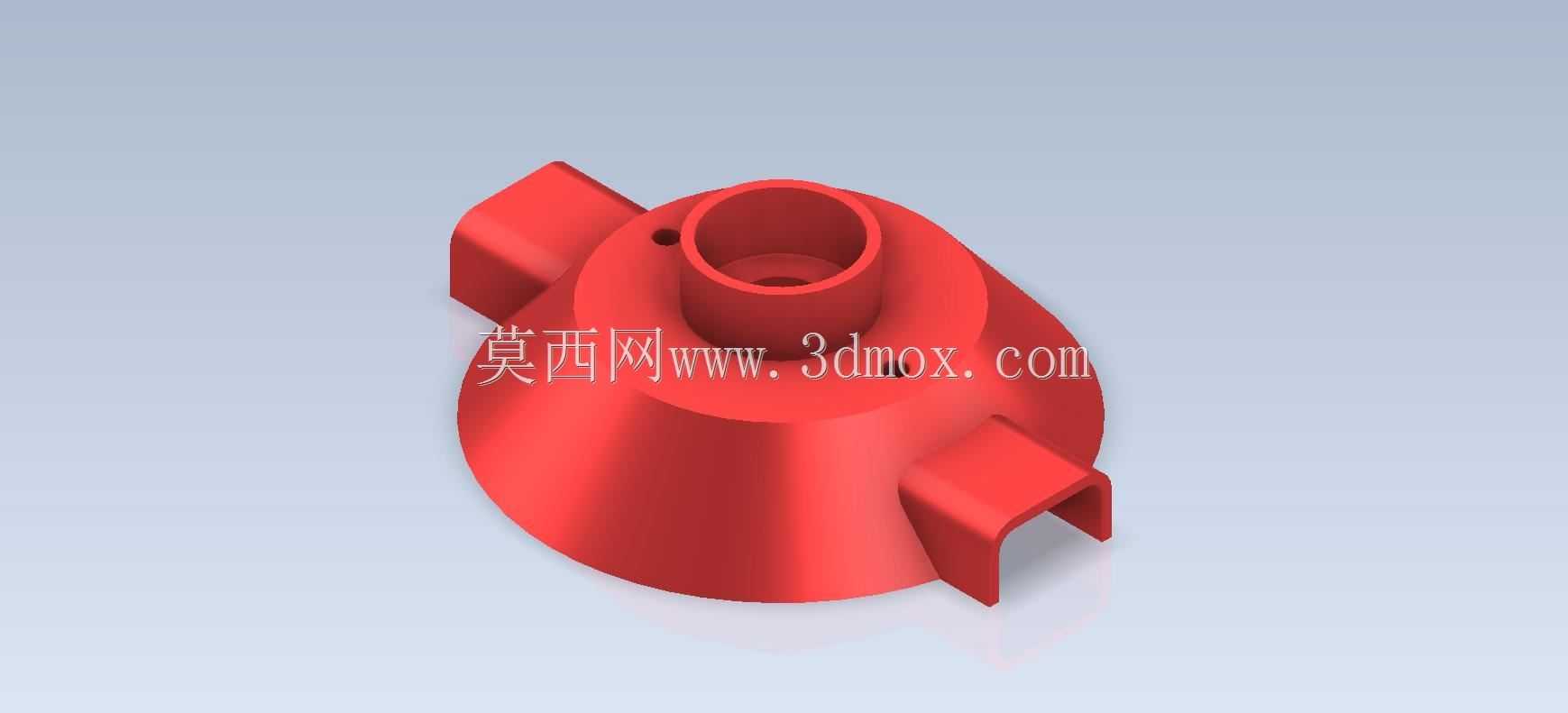

　　该类带侧向凸耳的锥台型中空基座，在轻工输送线的侧边导向定位工位、小型实验台的工装快装模块、民用流体管路的终端转接固定场景中都有广泛应用，核心作用是作为中间承载转接件，实现上部柱状功能件与下部安装平面的可靠连接，同时通过侧向凸耳完成周向防转与快速装拆。从结构功能来看，主体采用上窄下宽的锥台构型，相比等直径圆柱基座，下部更大的支撑面可有效分散上部承载的压应力，降低安装面的局部压强，避免长期承载出现安装面凹陷变形；上部的中空圆柱凸台设置有同轴阶梯内孔，可直接适配不同外径的插接杆件，内孔的阶梯面可作为轴向定位面，无需额外加装轴用挡圈即可限制插接件的轴向窜动，减少装配零件数量。三个侧向凸耳沿锥台周向均匀分布，其中两个为带通孔的方块型凸耳，

　　一个为开口槽型凸耳，这种非对称凸耳设计是为了适配现场安装的不同固定需求：带通孔的凸耳可穿装螺栓实现与安装面的刚性固定，开口槽型凸耳可直接卡入预装在安装面的定位销，实现快速对位，安装时无需完全拧下螺母即可完成基座的拆装，大幅缩短设备维护时的拆装时间，在需要频繁更换工装的实验工位、多规格产品切换的生产线工位上，这种结构可将换型时间缩短40%以上。设计过程中，锥台的锥度选取经过反复校核，锥度过小会导致整体结构高度过高，占用过多安装空间，锥度过大则会削弱上部凸台与锥台主体的连接强度，最终 最终选取的锥度可保证在整体高度不超过上部凸台直径1.5倍的前提下，锥台与上部凸台的连接圆角处应力集中系数控制在1.2以内，满足长期交变载荷下的强度要求。

　　凸耳与锥台主体的连接位置设置有过渡圆角，避免直角连接带来的应力集中，防止设备运行过程中受振动影响出现凸耳根部断裂的问题。上部凸台侧壁开设的小直径通孔，可作为润滑脂注油孔或者销钉穿装孔，当上部插接件需要相对转动时，可通过该孔定期加注润滑脂降低转动摩擦，当需要限制插接件转动时，可穿装开口销或者紧定螺钉实现周向固定，拓展了基座的适用场景。从安装边界来看，下部支撑面的直径为上部凸台外径的2.2倍，可保证安装时的支撑稳定性，即使在有轻微振动的设备上，也不会出现基座倾覆的问题；三个凸耳的安装孔中心所在的分度圆直径，比下部支撑面直径小15%，可避免安装螺栓与下部支撑面边缘产生干涉，同时给扳手预留足够的操作空间，安装时无需使用特殊薄壁套筒，

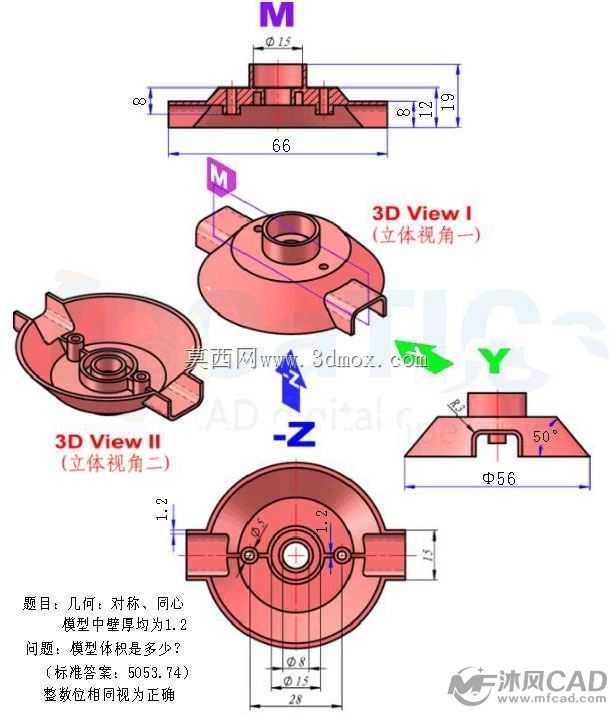

　　采用普通呆扳手即可完成螺栓紧固。开口槽型凸耳的槽宽与定位销采用H7/g6的间隙配合，既可以保证快速卡入，又不会出现过大的配合间隙导致基座周向窜动，槽的开口深度设置为凸耳厚度的2/3，既保证卡入后有足够的连接强度，又不会因为槽过深导致凸耳强度不足。在建模过程中，需要重点关注锥台与上部凸台、侧向凸耳的相贯线处理，过渡圆角的大小需要与相邻壁面厚度匹配，避免出现壁厚突变导致的注塑或者3D打印过程中的缩痕问题，若采用金属切削加工，该结构可通过车削完成锥台与上部凸台的主体加工，再通过铣削完成三个侧向凸耳的加工，所有加工面的拔模斜度控制在1°以内，既满足脱模需求，又不会影响装配精度。这类基座在实际使用中，通常采用增强尼龙或者铝合金材质，尼龙材质适用于有绝缘需求、载荷较小的工位，铝合金材质适用于承载较大、需要散热的工位，两种材质都可通过该三维模型直接生成加工程序或者模具型腔，无需额外进行结构修改。
