带按压卡扣的异形框式夹持固定件结构

　　做机械结构设计的同行大多有体会，小型夹持固定件看着结构简单，真要做到操作顺手、夹持可靠、不刮伤工件，每一处曲面和壁厚的调整都要反复推敲。这次拆解的这个带按压卡扣的异形框式夹持件，最早是在做小型线束治具固定模块时接触到的类似结构，当时为了适配工位上快速取放薄型工件的需求，前前后后改了三版才达到产线的操作要求。

　　先从实际应用场景说，这类夹持件的适用范围比普通长尾夹要广很多，普通长尾夹靠金属片弹力夹持，夹取厚度范围窄，而且金属边缘容易刮伤带涂层的工件表面，塑料一体成型的这类卡扣式夹持件，首先在接触面上做了圆弧过渡，不会刮伤工件，其次按压式的解锁结构，单手就能操作，在装配工位上，工人一只手扶住待装配的零件，另一只手拇指按动卡扣的按压翘片就能完成开合，比需要双手操作的紧固件效率高不少。除了产线治具上的临时固定，这类结构也常用来做小型设备的检修门快拆卡扣、线束整理的固定夹、甚至是户外便携设备的箱体锁扣，只要是需要频繁开合、夹持厚度在3到8毫米区间的板状、条状工件，都能适配这类结构。

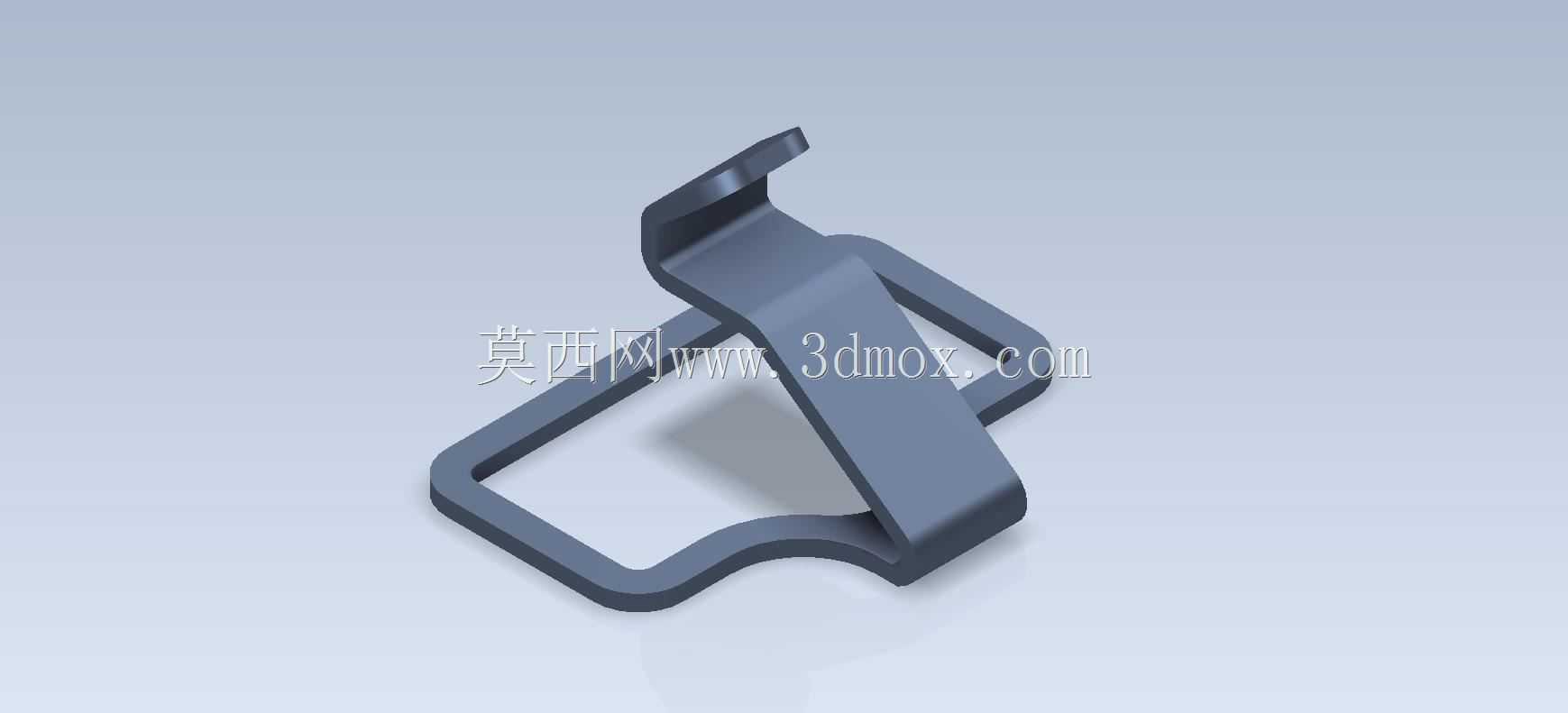

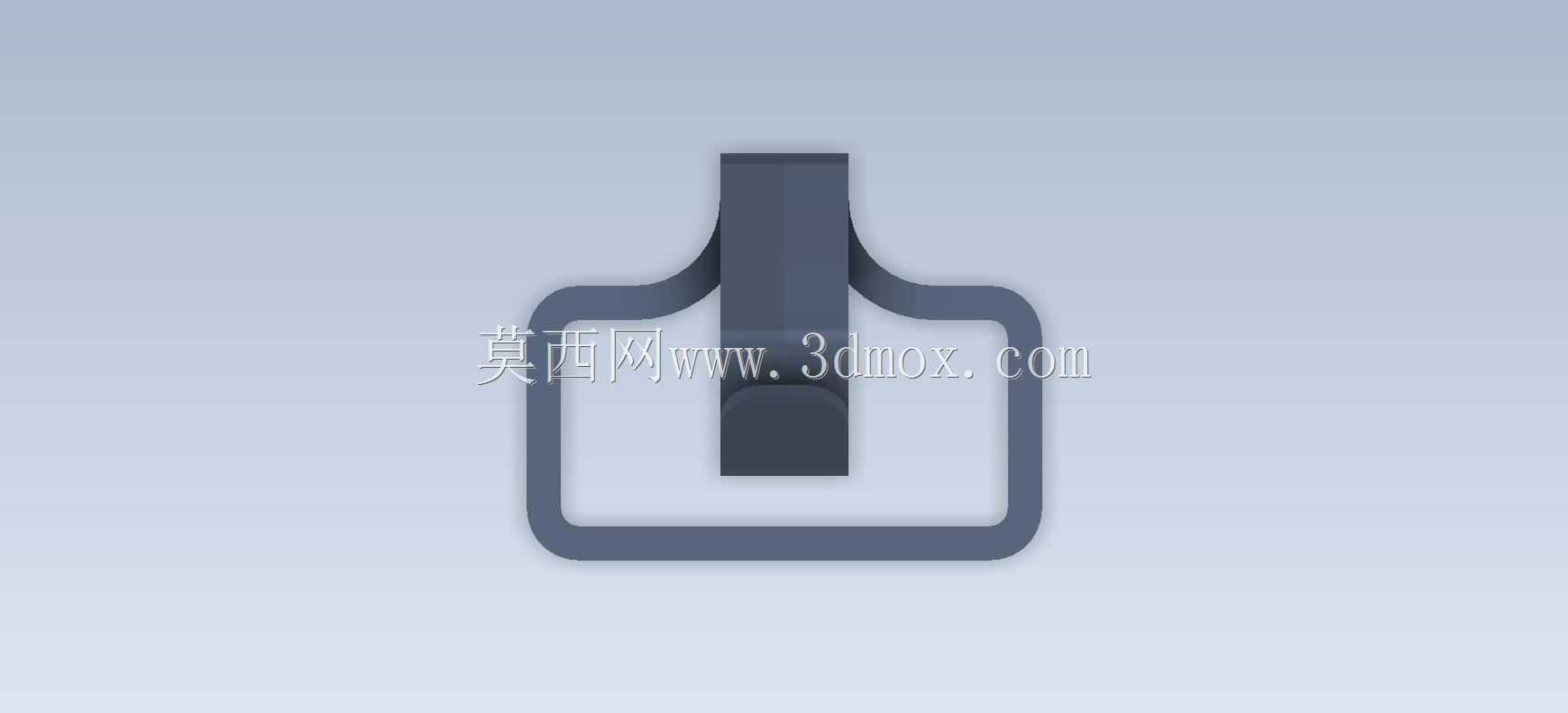

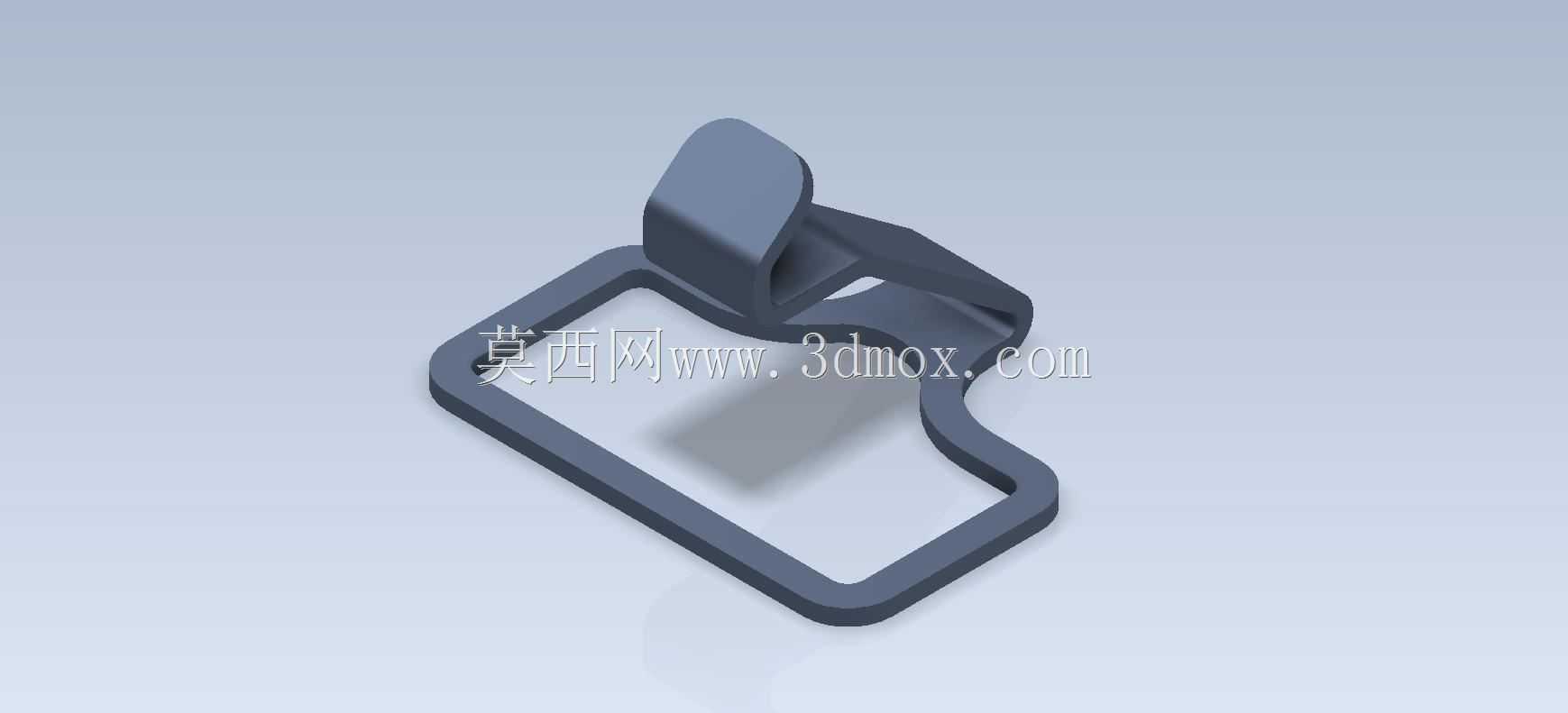

　　再说到功能特性，这个结构最核心的设计点是一体成型的弹性悬臂，整个零件没有额外的弹簧、销轴等装配零件，靠材料本身的弯曲弹性实现锁紧和解锁。框体部分做了异形的轮廓，不是规整的矩形，其中一侧的边框做了内凹的让位，刚好能避让被夹持工件上的凸起结构，比如PCB板上的插接件、治具板上的定位销，不会因为夹持件和工件上的结构干涉导致装夹不到位。按压翘片的位置做了向上翘起的15度倾角，拇指按上去的时候受力方向刚好垂直于翘片表面，不会打滑，按动行程控制在8毫米左右，按到底的时候卡扣的锁止面刚好完全脱离框体的限位边，这时候框体的开口侧就能张开，放入工件之后松开翘片，弹性悬臂回弹，锁止面卡在框体的限位台阶上，就能把工件牢牢压紧。

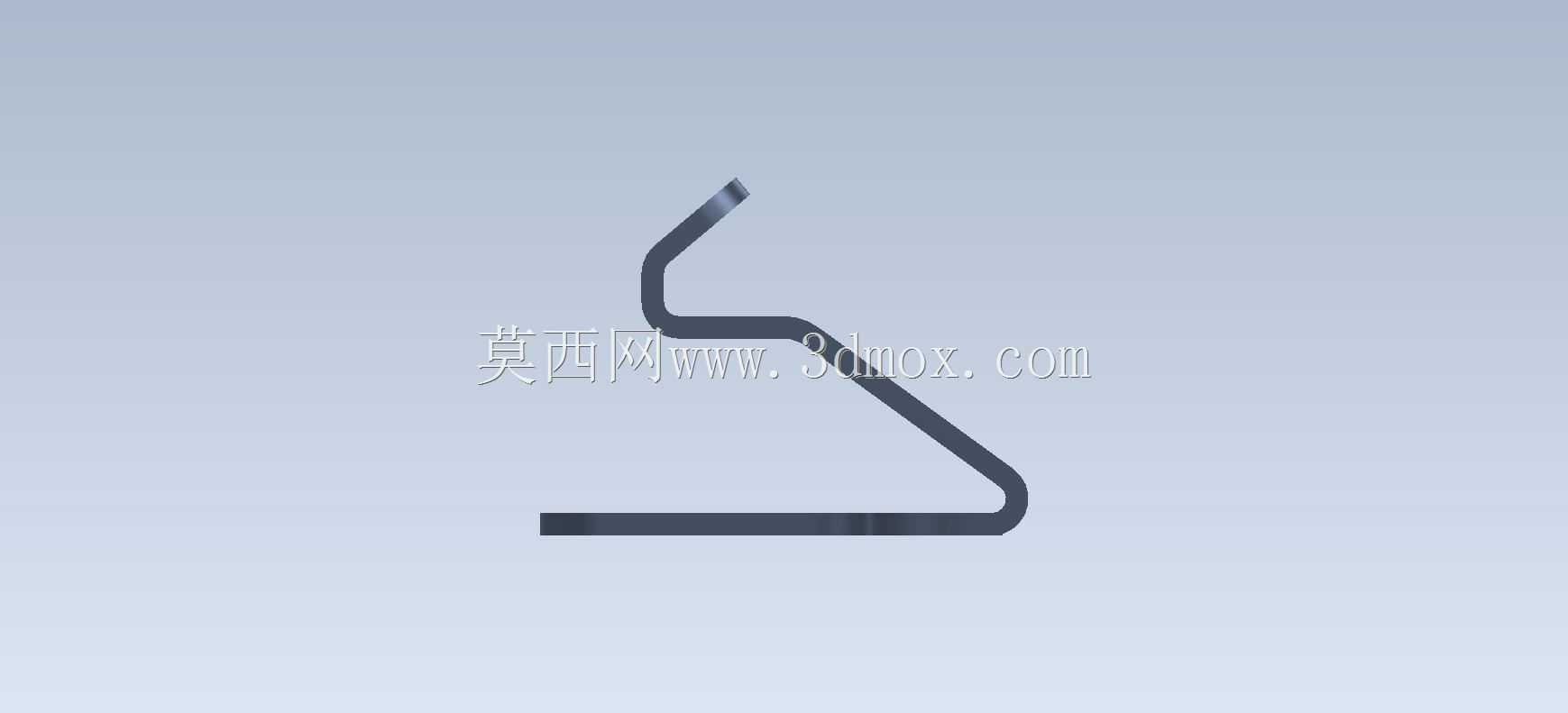

　　设计思路上，做这类一体弹性卡扣首先要算好悬臂的长度和壁厚，要是壁厚太厚，按动的时候需要的力太大，工人长时间操作容易手指酸痛，壁厚太薄的话，反复开合几次悬臂就会产生塑性变形，锁止力不够容易松脱。一般用ABS或者POM材料做这类零件的话，悬臂的壁厚控制在1.8到2.2毫米之间，长度在15到20毫米区间，既能保证足够的回弹力，又不会让按压力超过普通人拇指的舒适施力范围。锁止面的倾斜角度也很关键，做15度的导向角，扣合的时候不需要刻意对准，稍微用力按压就能让卡扣滑过限位边自动锁止，锁止面的背面做90度的直角止退面，扣合之后除非主动按动翘片，否则受外力拉扯也不会松脱。框体的接触面上做了0.5毫米高的防滑筋，沿着框体的内边缘整圈布置，夹持的时候防滑筋压在工件表面，就算设备运行有轻微振动，夹持件也不会顺着工件表面滑移。

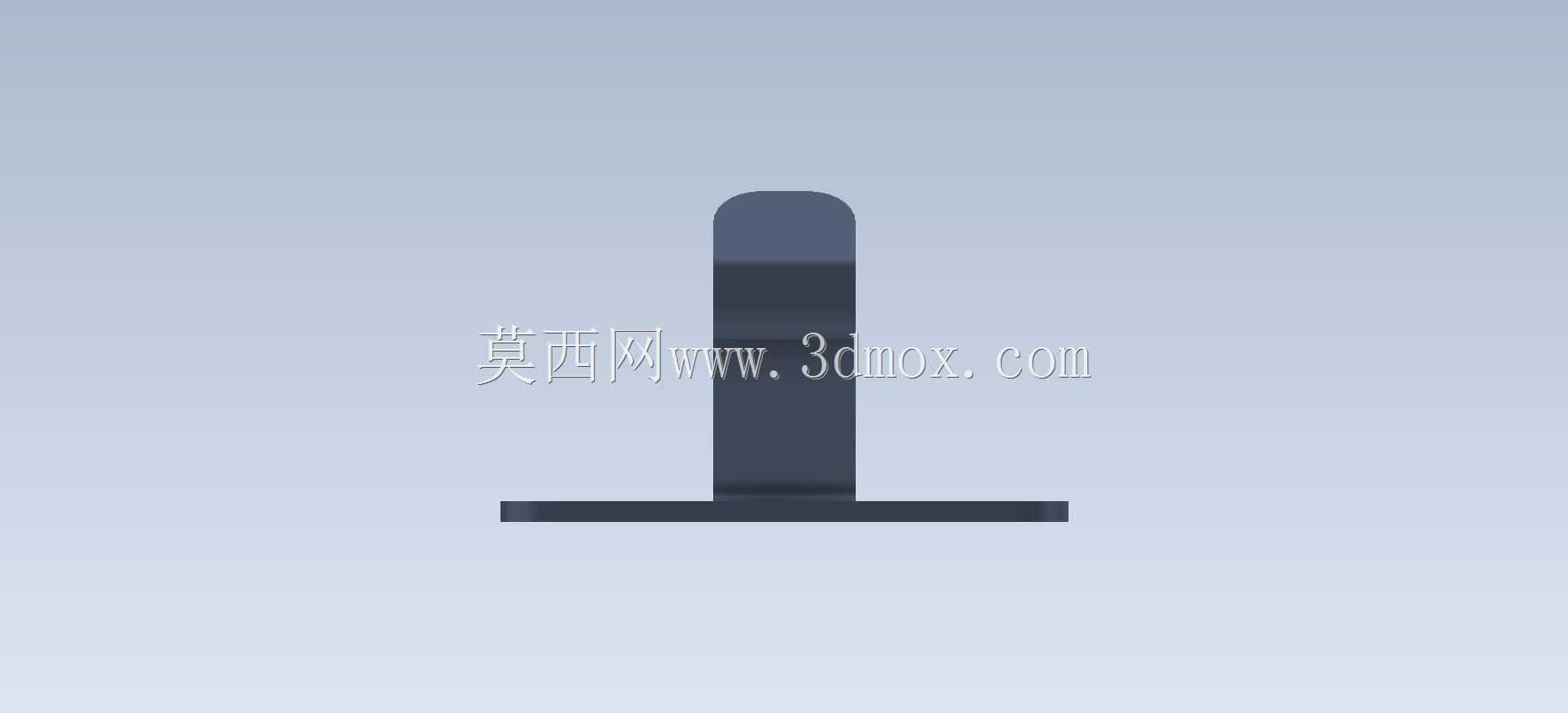

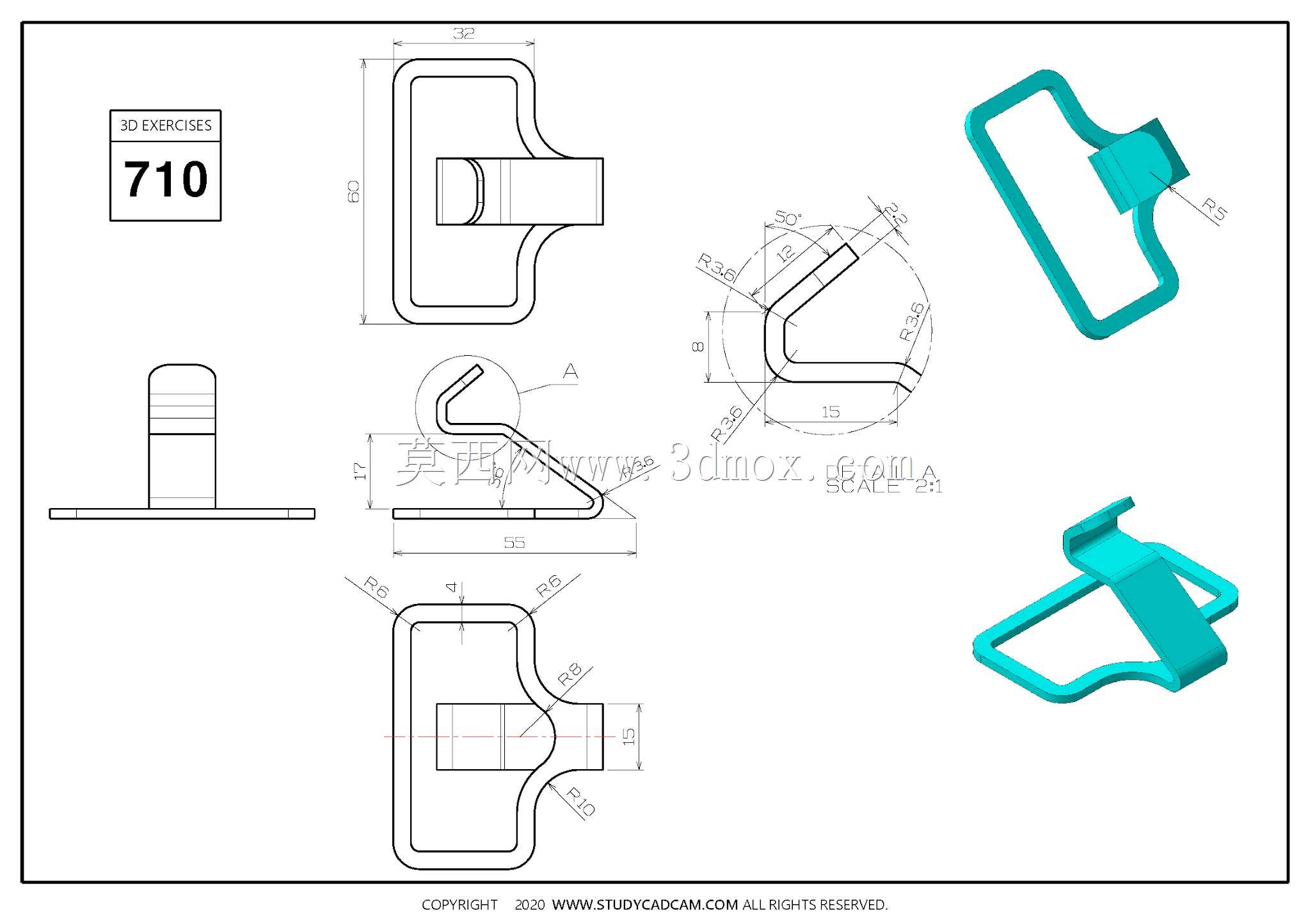

　　关于外形尺寸和安装边界，这个夹持件的整体外轮廓长度大概在45毫米，宽度35毫米，整体高度（从框体底面到翘片最高处）22毫米，框体的内空尺寸是32毫米乘22毫米，能容纳的最大工件宽度是30毫米。安装的时候如果是作为固定夹使用，可以在框体的平直边框上打两个直径3毫米的安装孔，用M3的螺丝固定在治具板或者设备壳体上，安装孔的中心距留25毫米，刚好适配常见的铝型材安装孔位间距；如果是作为活动夹持件使用，不需要额外打孔，直接靠自身的夹持力固定在工件上就行。要注意的是，因为弹性悬臂的回弹行程有限，被夹持工件的厚度不能超过8毫米，要是工件厚度超过这个数值，悬臂的弯曲变形量超过材料的屈服极限，就会出现回弹无力、锁止失效的问题。另外在做三维建模的时候，所有的转角位置都要做R0.5以上的圆角，一方面是注塑成型的时候避免应力集中，减少零件注塑后的翘曲变形，另一方面也避免锋利的边角划伤操作人员的手。

　　之前在做同类结构的测试的时候，还遇到过一个容易忽略的问题，就是翘片和框体之间的间隙留的太小，注塑的时候产生的飞边会把翘片和框体粘在一起，导致按不动，所以建模的时候翘片和框体相邻的面要留至少0.3毫米的间隙，既能避免飞边粘连，又不会因为间隙太大导致锁止的时候旷量太大。还有框体的底部平面，要保证平面度在0.1毫米以内，要是安装面不平，锁扣锁紧的时候框体会产生扭曲变形，时间长了拐角位置容易出现断裂。这类结构虽然是基础的CAD练习案例，但里面涉及的弹性悬臂设计、锁止面角度计算、安装让位考量，都是做结构设计的时候经常会用到的基础知识点，把这类小结构的设计逻辑摸透，再做复杂的快拆结构、锁紧机构的时候，就能少走很多弯路，不用反复打样测试调整参数。
