钣金L型安装固定支架结构设计

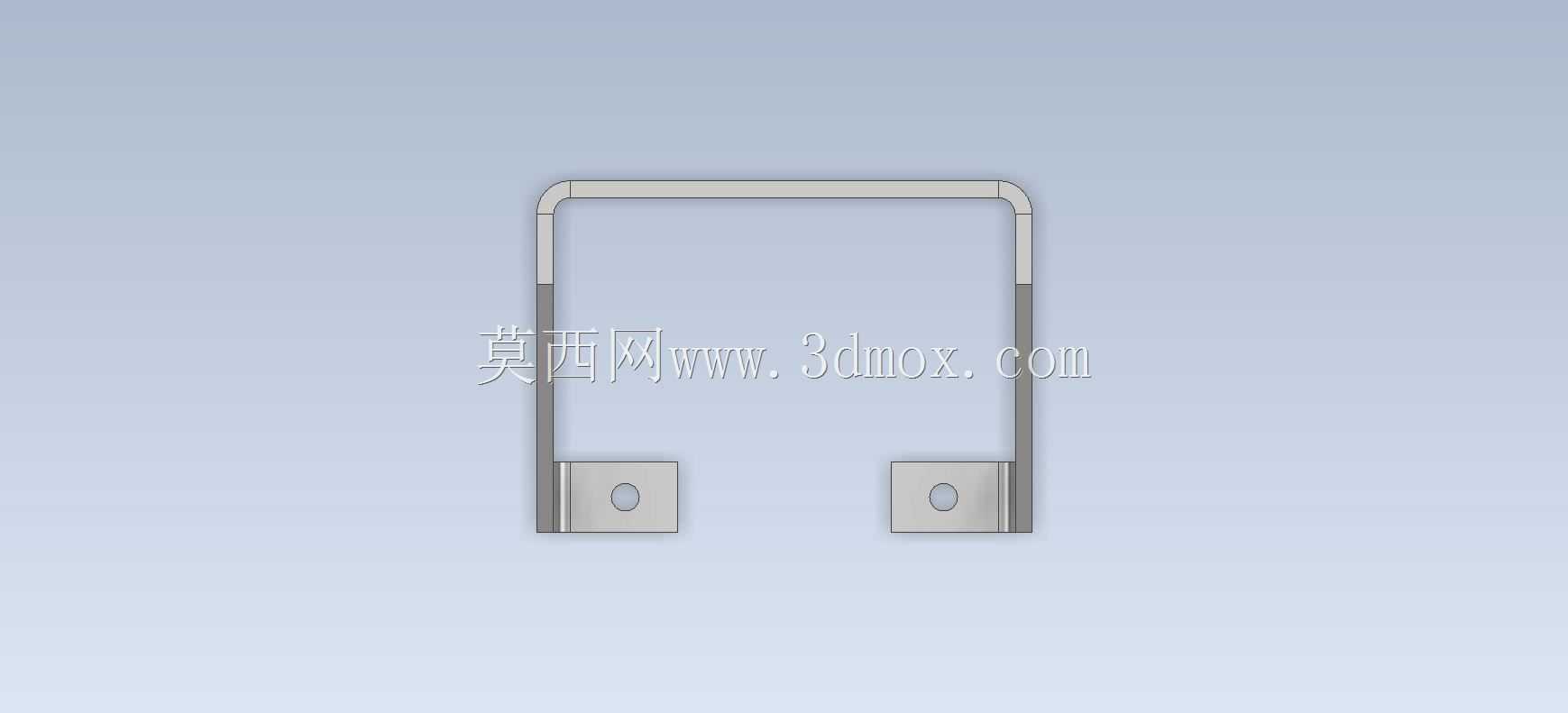

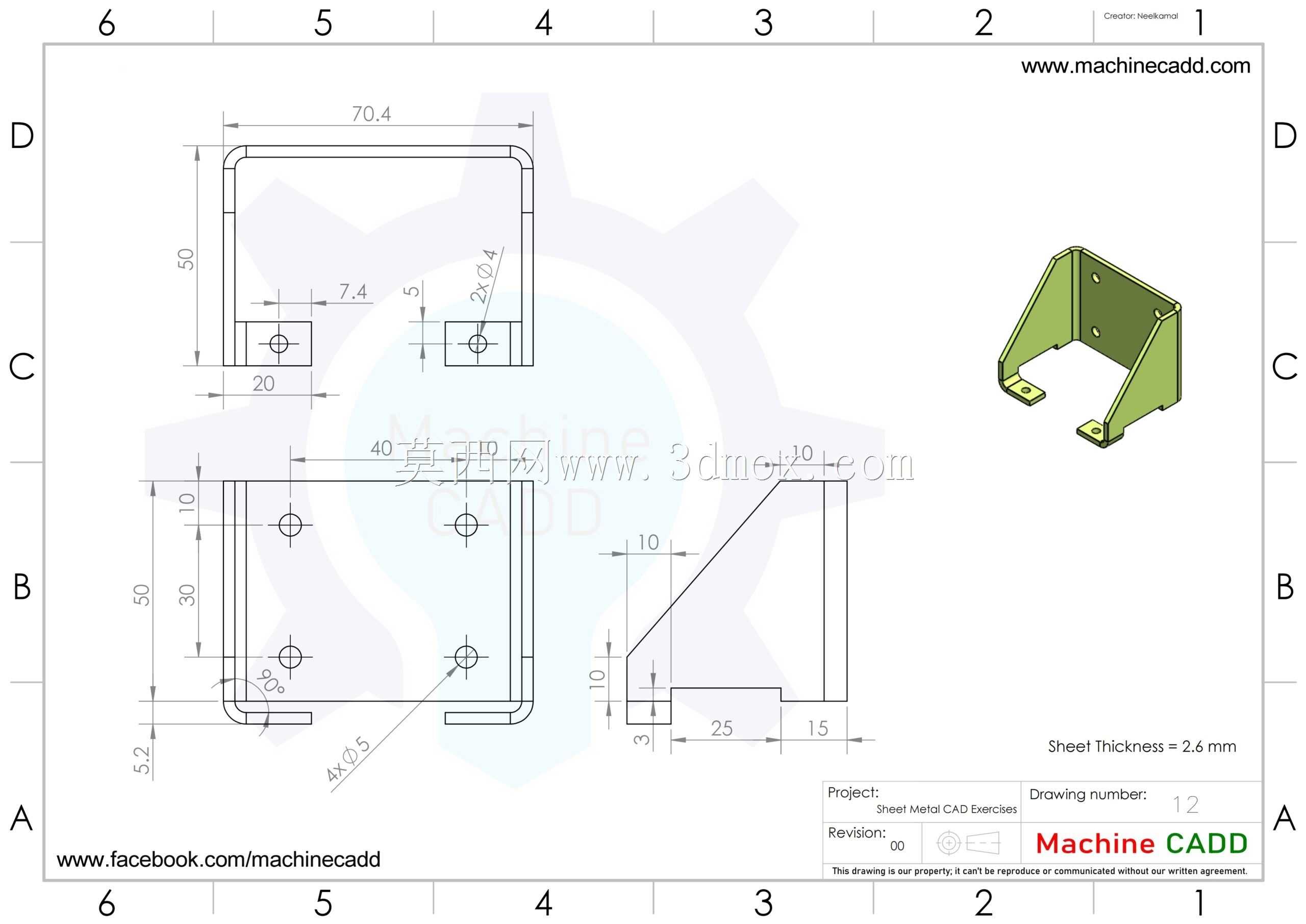

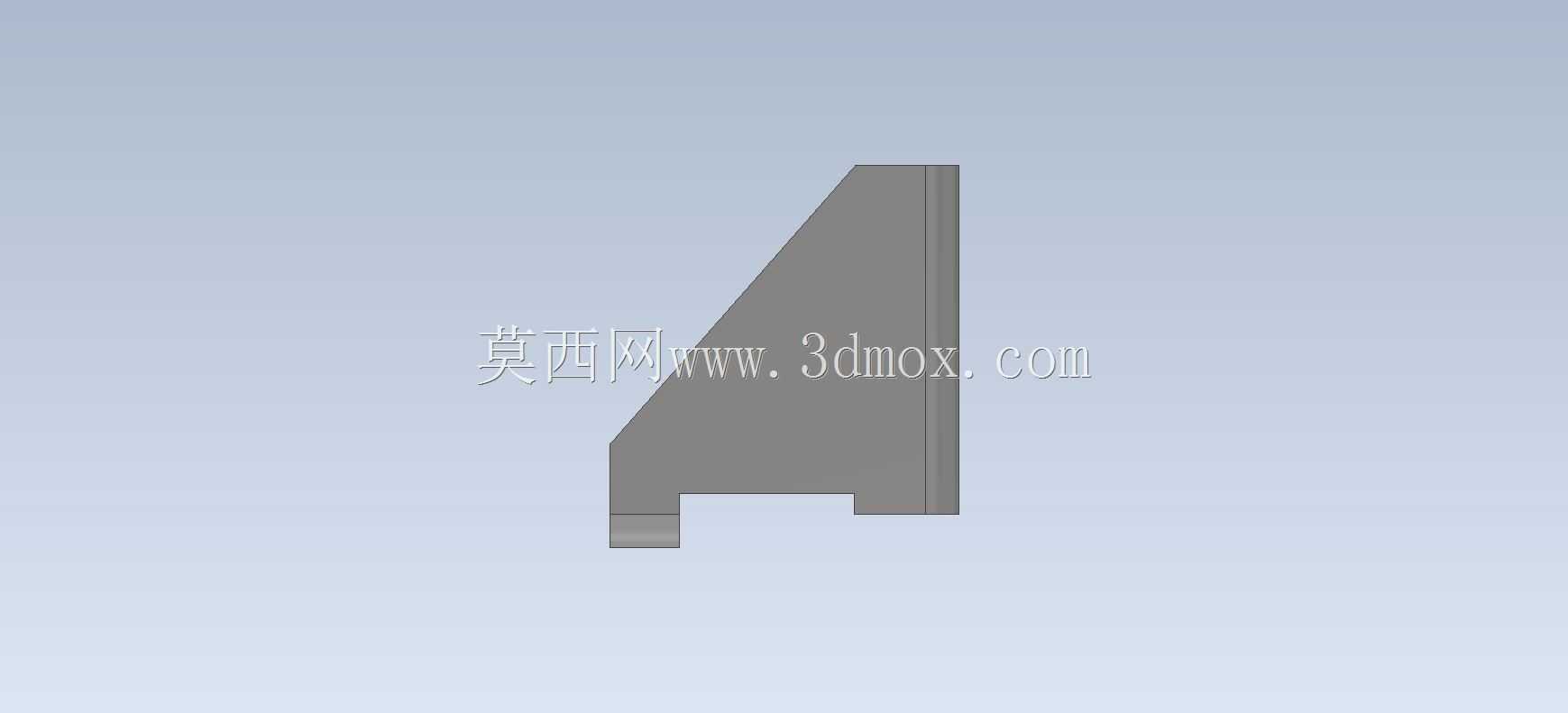

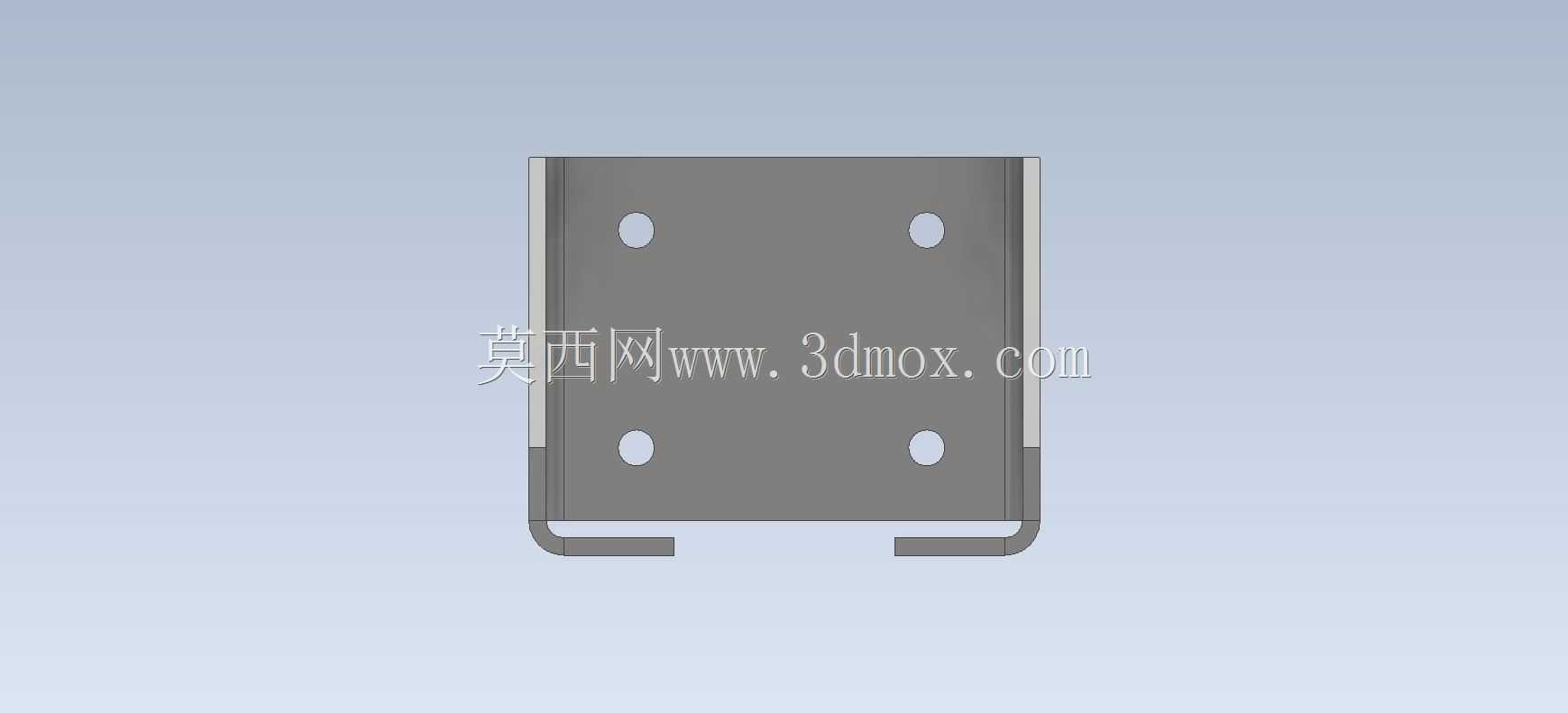

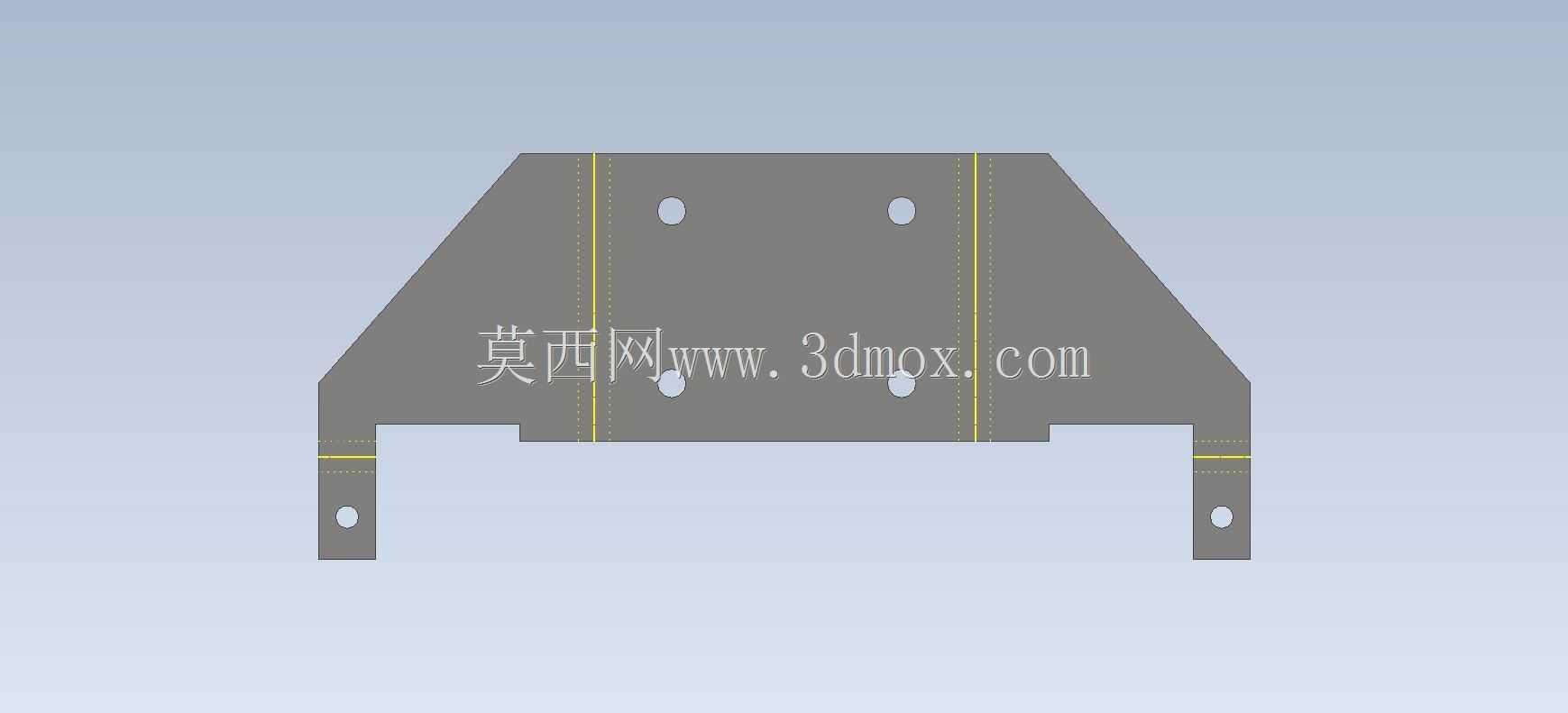

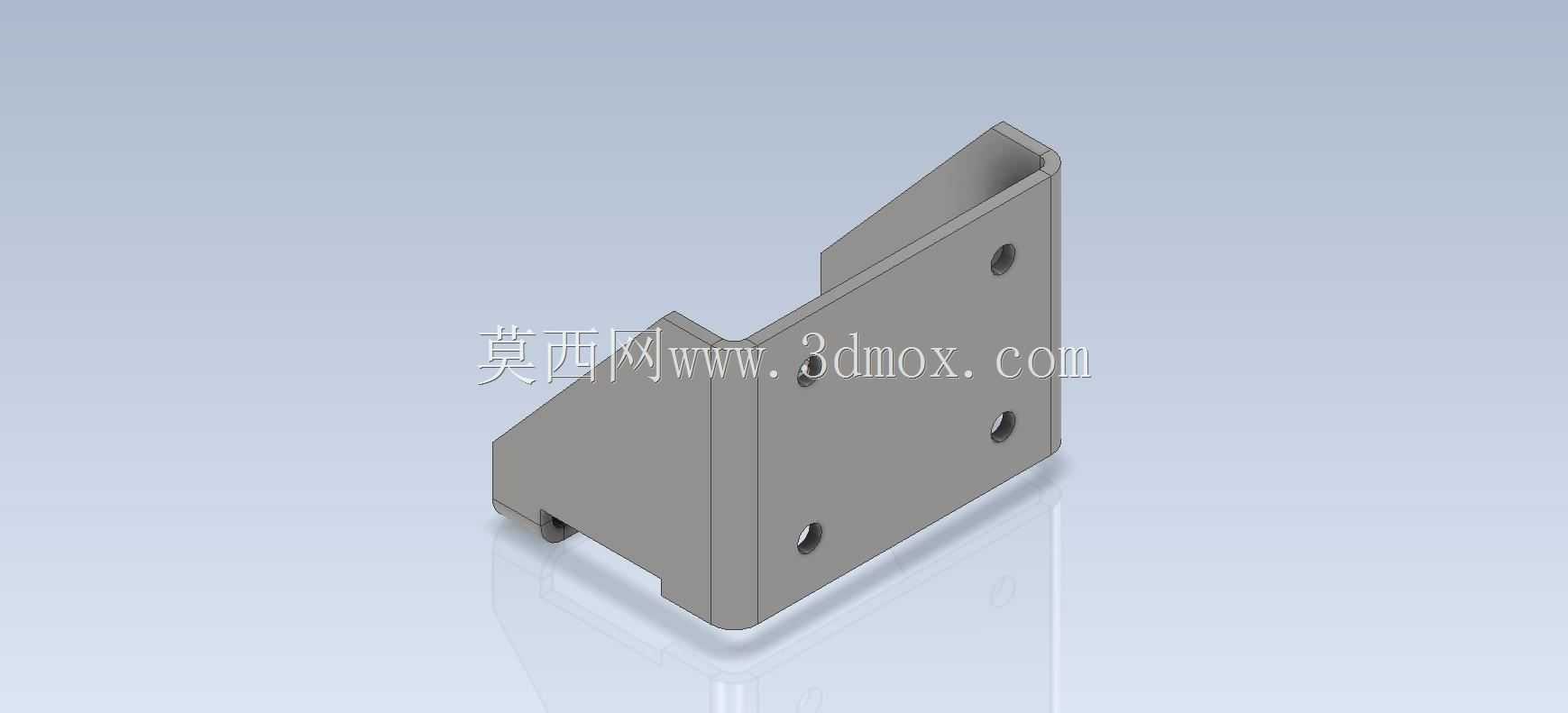

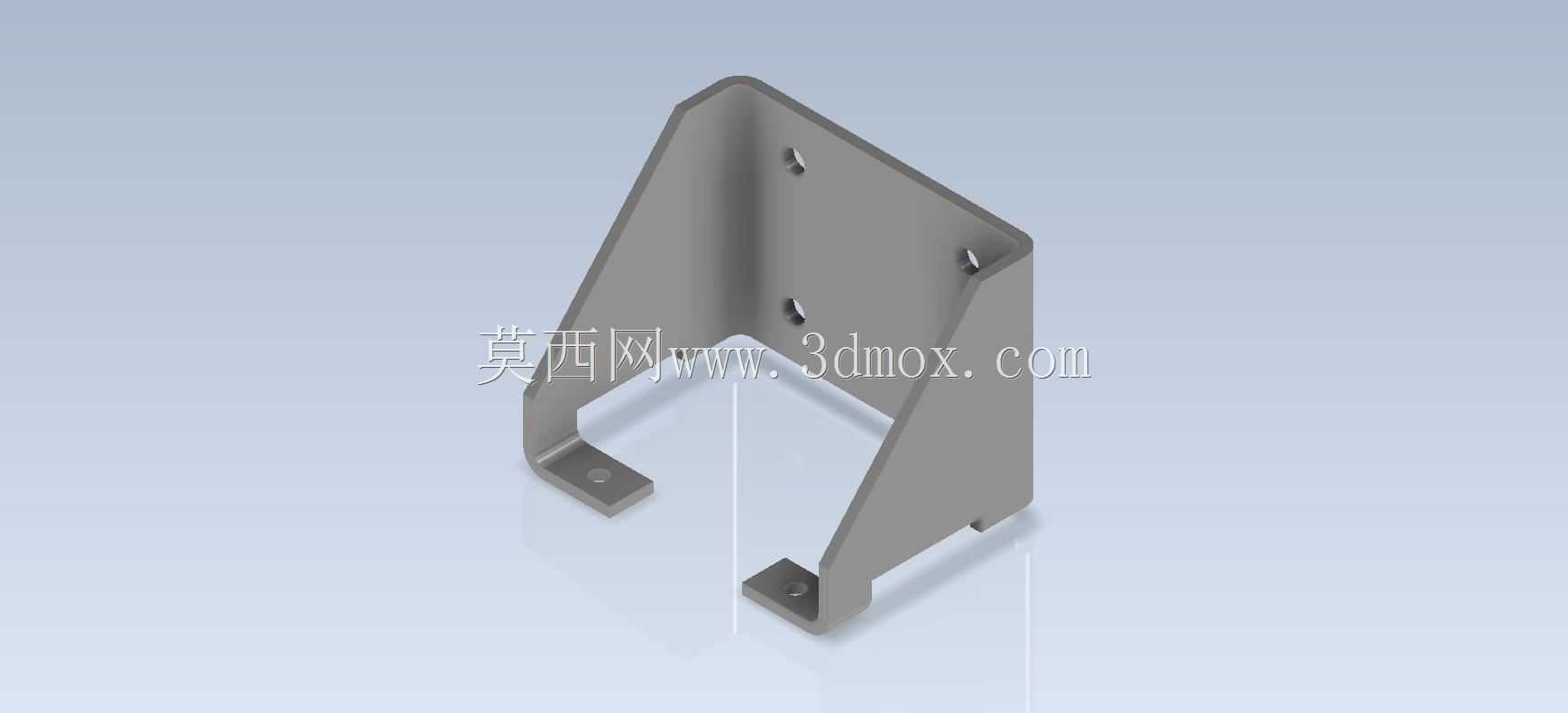

　　这款钣金折弯支架是工业设备装配场景中极为常见的支撑固定类零件，日常多应用在电气柜内部元器件挂载、小型自动化设备侧边传感器安装、轻型输送线侧边导条固定、设备外覆盖件连接支撑等场景，主要承担两个垂直安装面之间的载荷传递与位置固定作用，替代传统的焊接角码，具备装配调整灵活、成型效率高、自重轻量化的优势。从结构设计逻辑来看，零件采用等厚薄板折弯成型，主体为90度垂直折弯的L型主支撑壁，其中竖直壁面开设四个等距排布的安装孔，用于和主设备立面完成螺接固定，孔位间距经过公差匹配设计，可适配市面主流的M4、M5规格内六角圆柱头螺钉，安装孔周边预留了足够的扳手操作空间，避免装配时出现工具干涉问题。水平方向延伸出两个带安装孔的折边支脚，

　　支脚与主壁面采用二次折弯成型，折弯处预留了标准的钣金折弯内R角，既避免折弯过程中出现板材开裂问题，也能消除折弯处的应力集中，提升长期承重下的结构稳定性，支脚的安装孔位与竖直壁的孔位保持空间垂直，可实现待固定部件在水平方向的位置锁止，支脚末端做了小尺寸的外翻折边处理，能够提升支脚的抗形变能力，避免长期受载后支脚出现下弯变形。在安装边界的尺寸设计上，主竖直壁的高度尺寸匹配常规小型元器件的安装高度需求，两个支脚的外伸长度控制在合理范围，既保证足够的支撑力臂，也不会过多占用设备内部的安装空间，零件整体的板材厚度选用常规冷轧薄板规格，兼顾结构强度与材料成本，折弯后的整体形位公差控制在钣金件通用公差范围内，安装孔的同轴度、

　　两个安装面的垂直度都满足通用装配要求，无需后续二次机加工即可直接投入装配使用。从实际使用的工况适配性来看，这类钣金支架可适配多种表面处理工艺，根据使用环境的不同，可选择喷塑、镀锌、钝化等处理方式，在普通车间环境下具备足够的防锈抗腐蚀能力，相比铸造或机加工的同功能支架，生产周期更短，批量制造成本更低，且可根据实际安装需求快速调整孔位尺寸、折弯高度、支脚长度等参数，适配不同的安装场景。设计过程中需要重点关注折弯工序的工艺合理性，所有折弯边的高度都满足板材最小折弯边高度要求，避免折弯时出现滑边、角度不准的问题，安装孔的位置距离折弯线保持足够的安全距离，防止冲孔距离折弯线过近导致折弯时孔位出现拉扯变形，影响后续螺钉的顺利装配。

　　两个支脚的位置对称分布在主壁面的下部区域，受力点分布均匀，挂载负载时的力矩传递更合理，不会出现单侧受力过大导致的支架歪斜问题，主壁面的无孔区域做了平面度控制，和设备立面贴合时不会出现明显缝隙，保证装配后的连接刚性。这类支架在实际设备维护中也具备较强的互换性，因为采用标准钣金工艺成型，同规格零件的一致性较好，损坏后可快速替换，无需针对安装位做额外修配，非常适合批量设备的装配线使用，能够有效缩短设备的总装周期，降低装配环节的人工调整成本。
