方形带安装孔多通阀类连接基座结构

项目分类:通用机械零部件 发布时间:2023-07-12 ID:698009
  • 方形带安装孔多通阀类连接基座结构
  • 方形带安装孔多通阀类连接基座结构
  • 方形带安装孔多通阀类连接基座结构
  • 方形带安装孔多通阀类连接基座结构
  • 方形带安装孔多通阀类连接基座结构
  • 方形带安装孔多通阀类连接基座结构
  • 方形带安装孔多通阀类连接基座结构

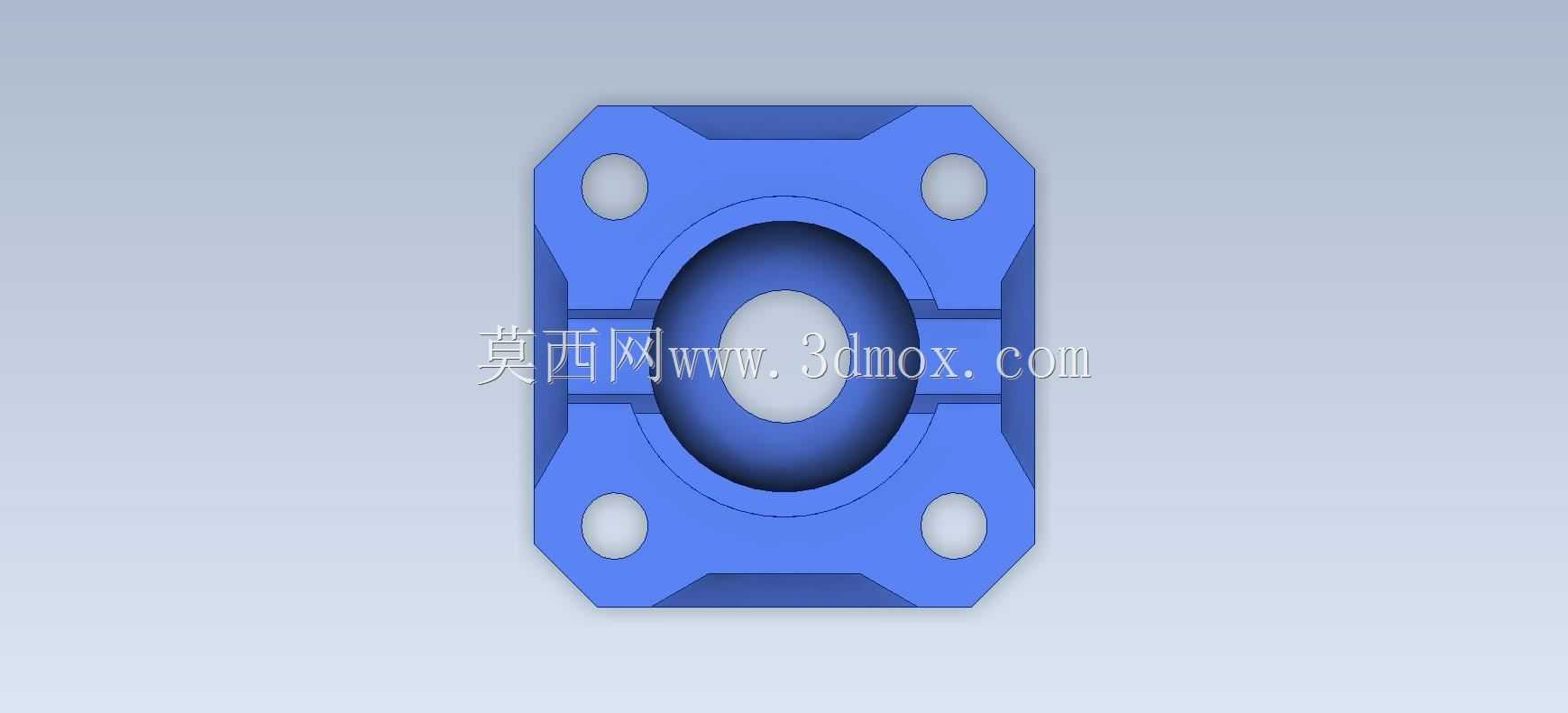

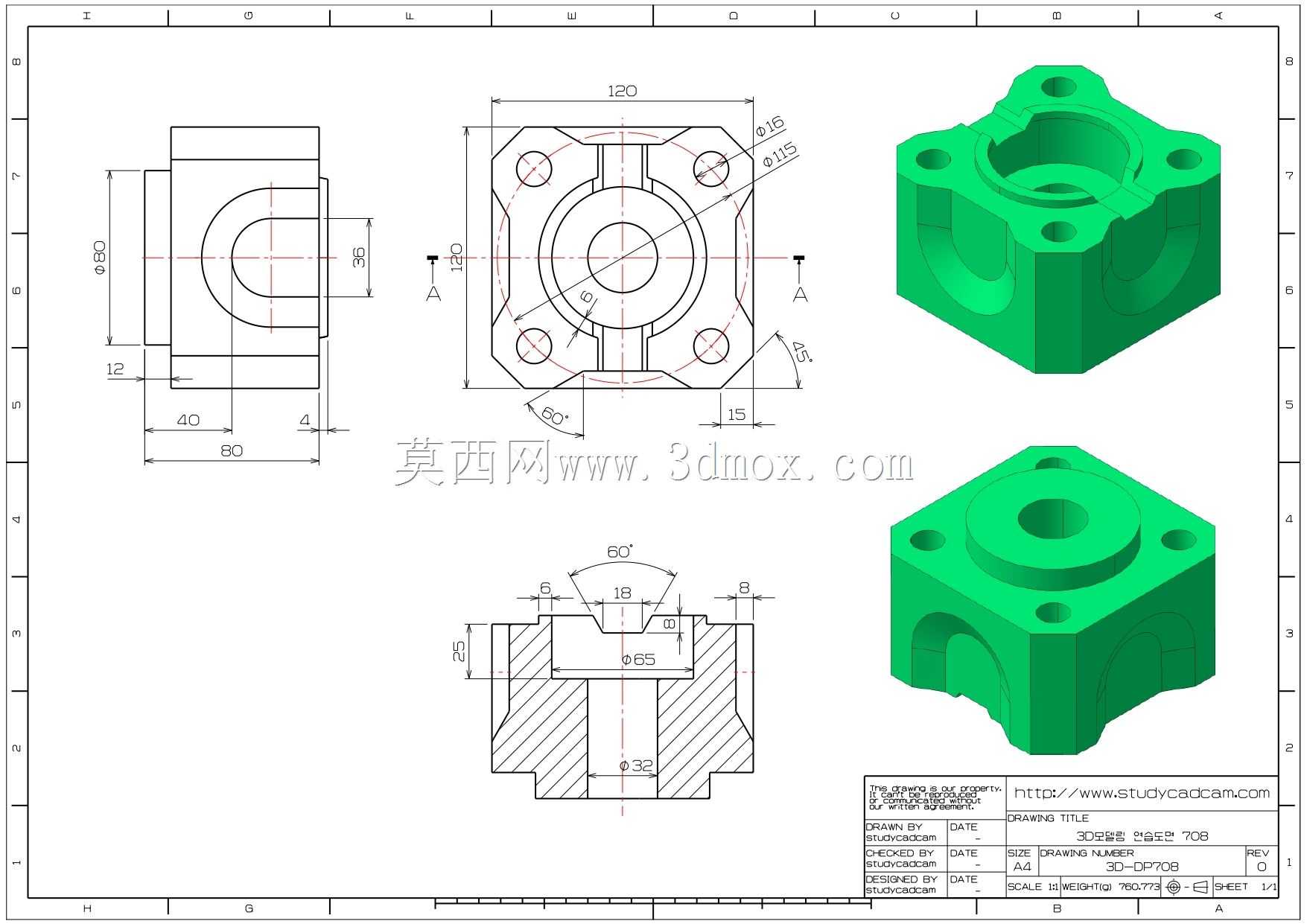

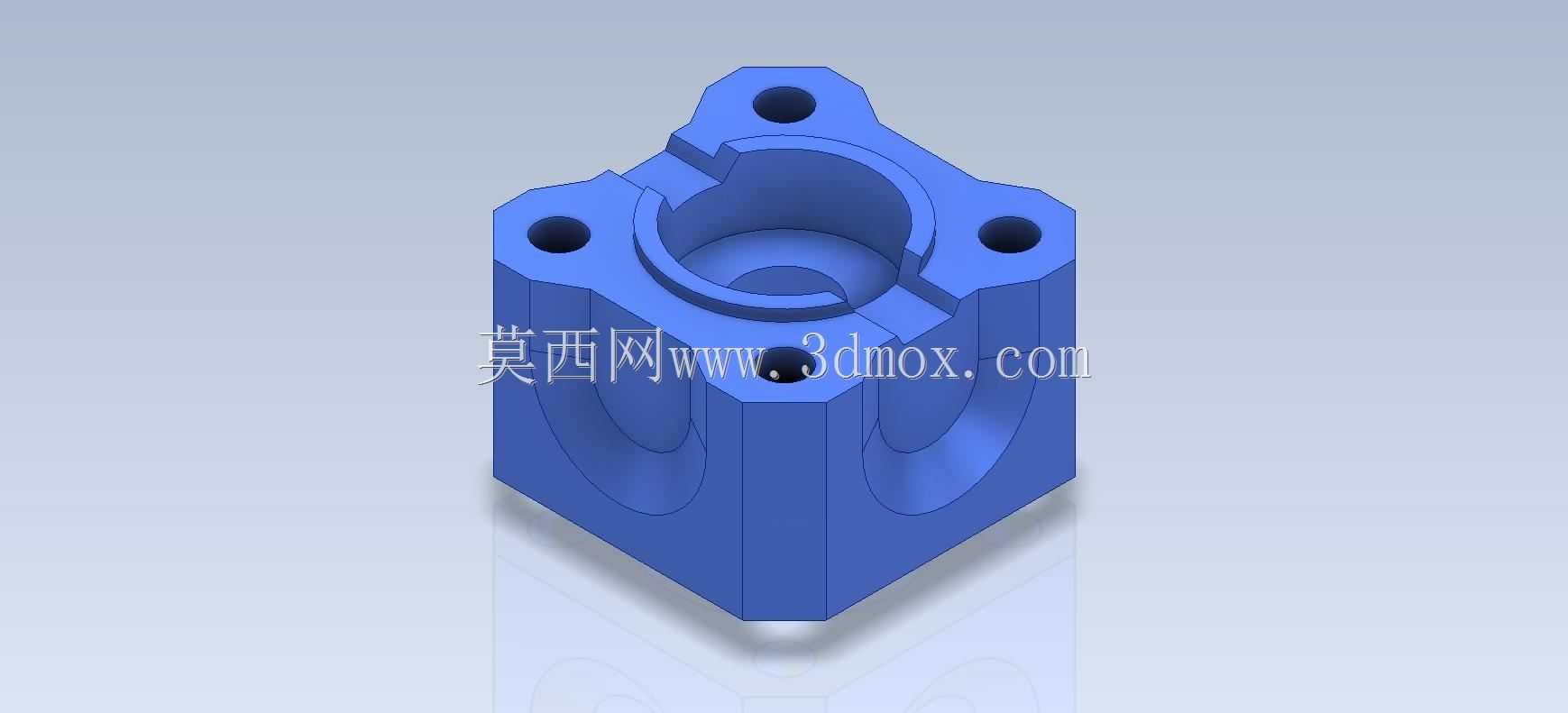

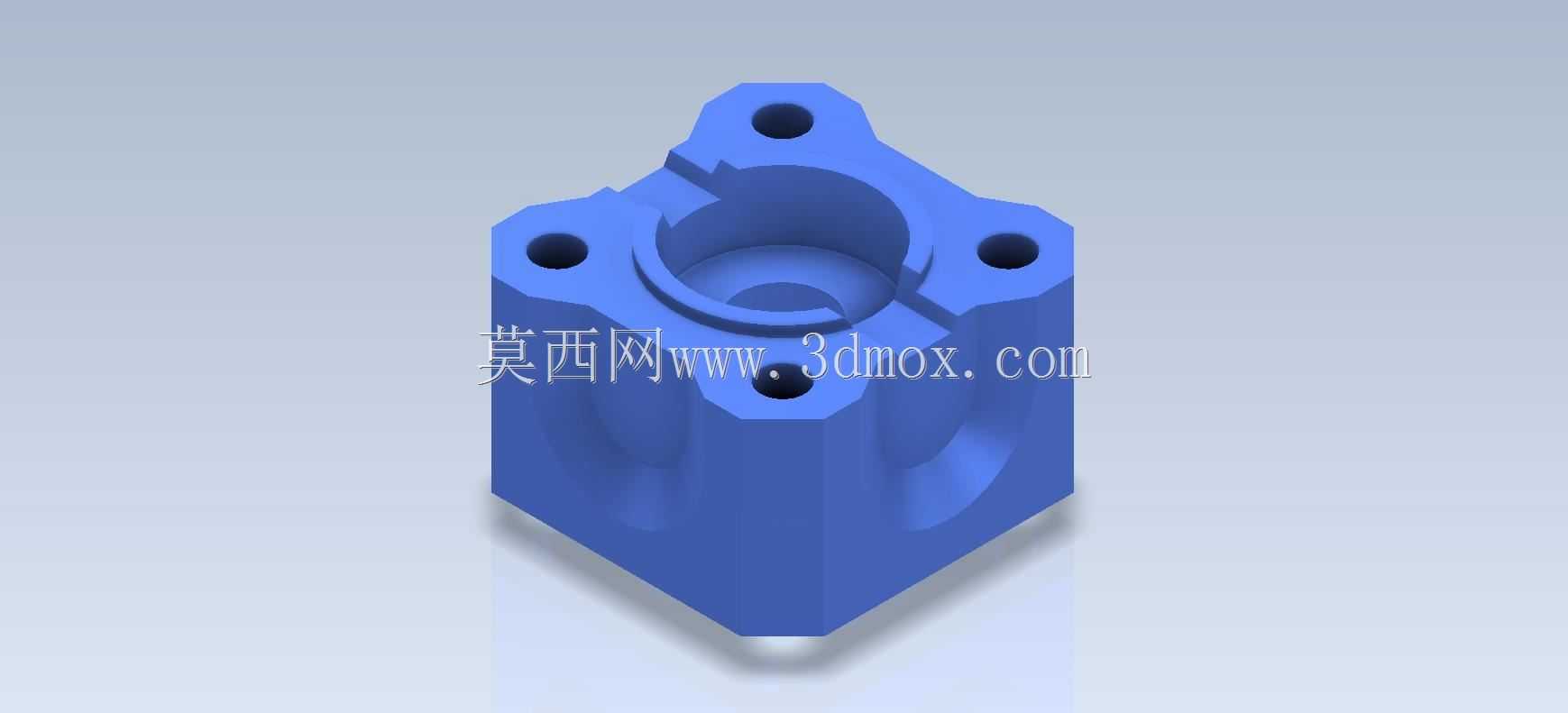

  这类带周向安装孔的中空基座类零件,在流体控制回路、小型气动执行机构端部、低压管路转接节点中十分常见,日常做建模练习时选这类结构,能把实体拉伸、切除、阵列、圆角过渡这些常用指令练得很扎实,也能帮刚入行的设计人员建立安装边界优先的设计思维。从结构本身来看,主体采用近方形的外轮廓,四个角位做了圆弧过渡,既避免了锐边磕碰带来的安装划伤、应力集中问题,也能在有限的安装空间里最大化压缩零件的占用尺寸,四个角的通孔是标准的沉头安装孔,适配内六角圆柱头螺钉,安装时螺钉头可以完全沉入孔内,不会突出零件表面干涉外接管路或者相邻组件,孔位的中心距公差一般控制在±0.05mm范围内,保证和安装底座的孔位完全对中,不会出现强行锁附带来的零件变形、

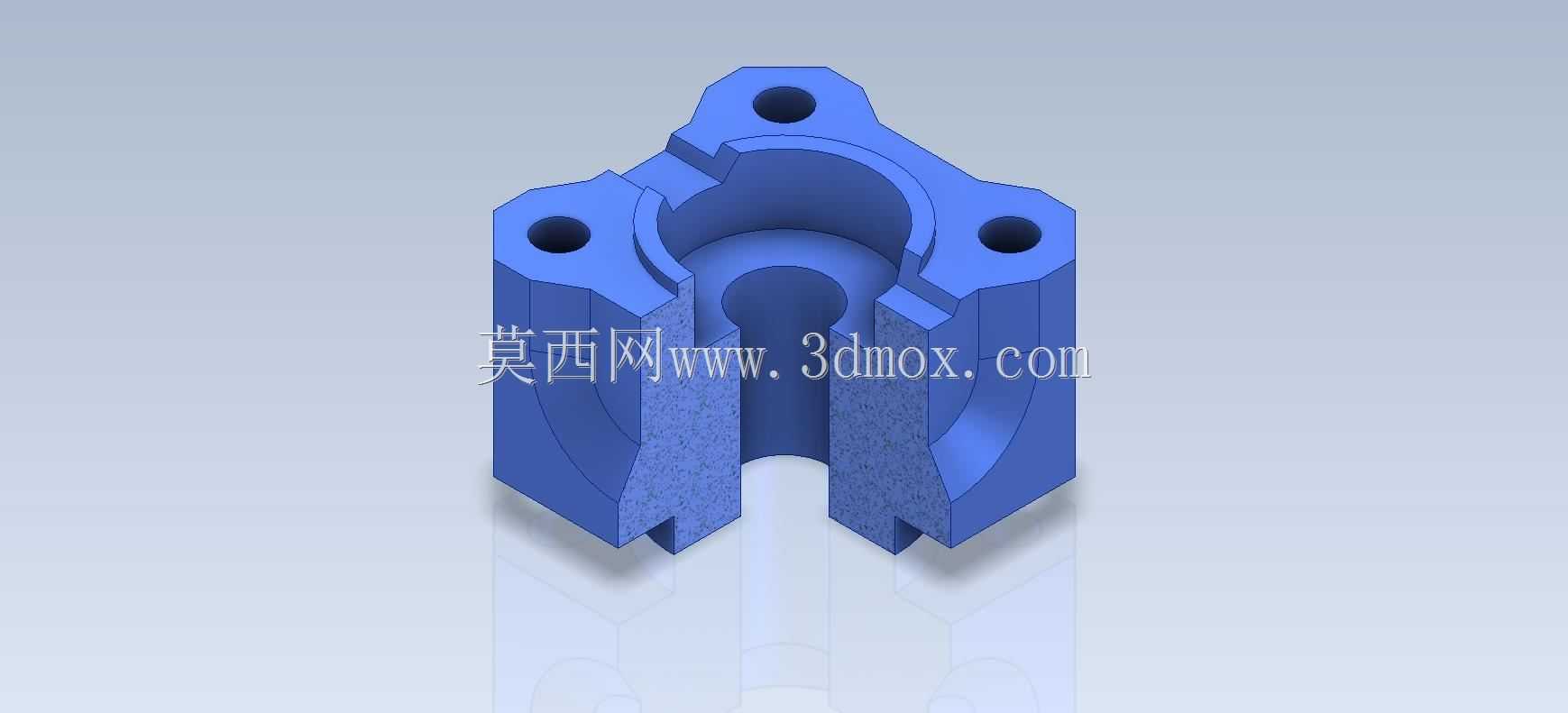

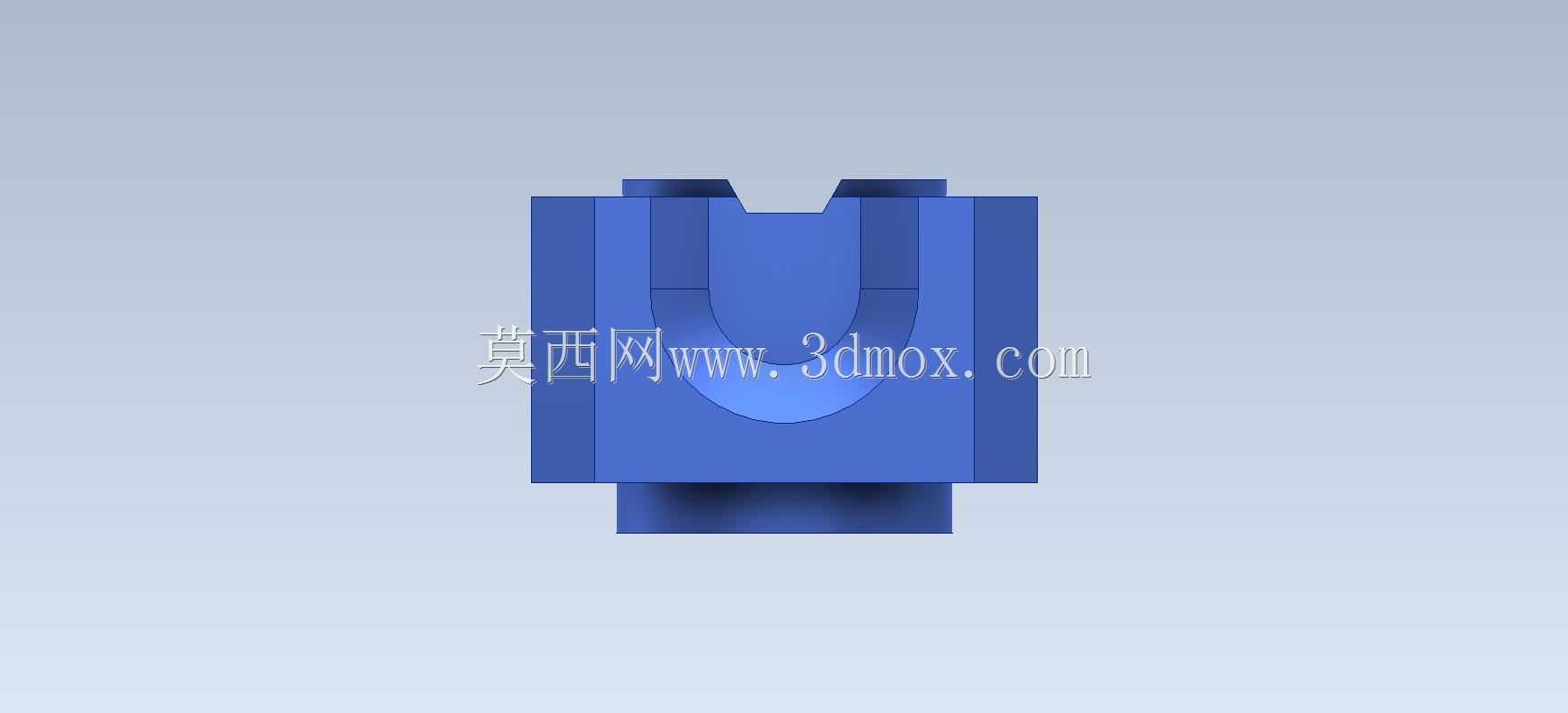

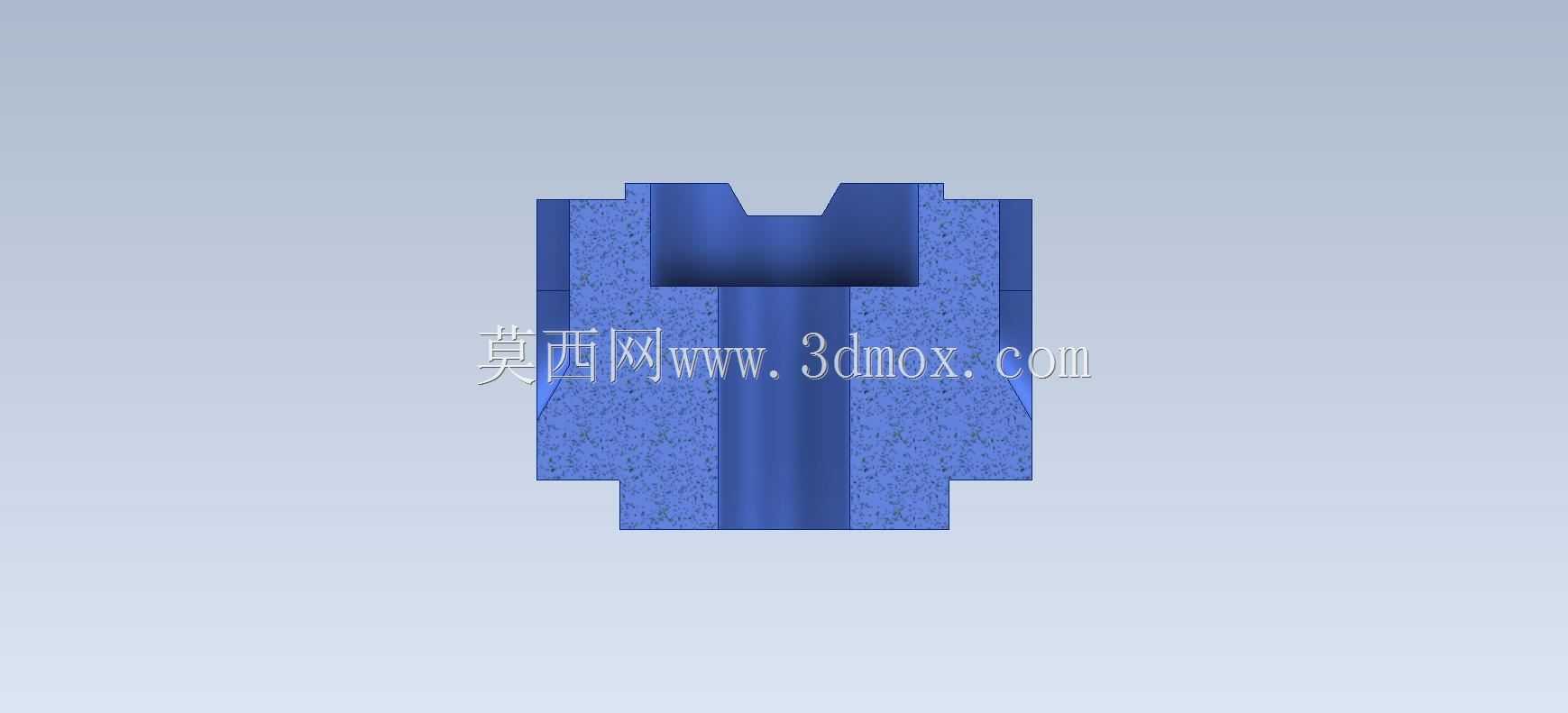

  密封失效问题。中间的大尺寸中空腔体是核心的流道或者轴类零件容纳空间,腔体内壁做了阶梯式的台阶结构,靠近上端面的台阶是用来放置密封圈或者轴向定位衬套的,台阶的高度和宽度尺寸要和标准密封件的规格匹配,比如常用的O型圈沟槽,深度要控制在密封圈线径的70%左右,宽度留够密封圈压缩变形的余量,避免装配时密封圈被切边导致泄漏。腔体底部的收窄结构,是用来对接下侧管路或者输出轴的,内壁的同轴度要求要控制在0.02mm以内,保证穿过的轴类零件或者流体不会出现偏载、紊流的问题。零件外侧面的弧形凹陷结构,不是单纯的减重设计,一方面是给安装时的扳手、卡簧钳这类工具留出操作空间,另一方面也能在零件做表面阳极氧化或者喷塑处理时,让挂具更好的夹持,

  避免处理过程中零件脱落,同时弧形过渡能减少零件和相邻组件的接触面积,在有振动的工况下减少摩擦异响的产生。做这类零件建模的时候,不要一开始就急着画细节,要先把安装基准定好,优先以零件的下端安装面作为第一基准,先拉出主体的方块轮廓,倒好四个角的安装边圆角,再做四个安装孔的阵列,这里要注意安装孔的沉头深度要和所选螺钉的长度匹配,保证螺钉锁附后螺纹旋合长度不小于螺钉公称直径的1.5倍,对于铝合金材质的基座,旋合长度要适当加大到2倍,避免螺纹滑牙。中间腔体的切除要分步骤做,先切出最大的内孔,再依次做内部的台阶、倒角,内部的锐边要做0.2mm的小倒角,去除加工时产生的毛刺,避免流体冲刷时带起金属碎屑损伤下游的阀件或者密封件。实际应用中,

  这类基座如果用在气动回路里,一般会搭配电磁阀、节流阀做集成安装,四个安装孔直接锁在阀岛的安装板上,中间腔体用来容纳阀芯复位弹簧,侧面如果预留了接气孔的话还能直接对接快插接头,省去额外的转接板,减少整个气路的泄漏点;如果用在小型输送设备的辊筒端部,这个基座就可以作为轴承座使用,中间腔体放置深沟球轴承,四个安装孔锁在设备机架上,外侧面的弧形凹陷刚好可以卡在机架的定位槽里,不需要额外做定位销就能保证轴承的同轴度,安装效率能提升不少。设计的时候还要考虑零件的加工工艺性,如果是采用CNC铣削加工的话,外轮廓的圆角半径不要小于刀具半径,避免加工时出现清角不到位的问题,内部腔体的转角如果没有特殊密封要求,尽量做成R0.5以上的圆角,减少刀具的磨损,也能降低应力集中;如果是采用注塑成型的话,还要在所有的垂直面加上1°左右的脱模斜度,安装孔的位置要尽量靠近零件的外缘,保证注塑时熔体能顺利充满型腔,避免出现缩孔、缺料的问题。另外这类零件的壁厚要尽量保持均匀,主体壁厚控制在3-5mm之间,安装孔位周围的壁厚不要小于2mm,避免锁附螺钉时出现开裂,腔体和外轮廓之间的壁厚不要出现突变,否则在有压力冲击的工况下,壁厚突变的位置很容易出现疲劳裂纹,导致零件失效。
