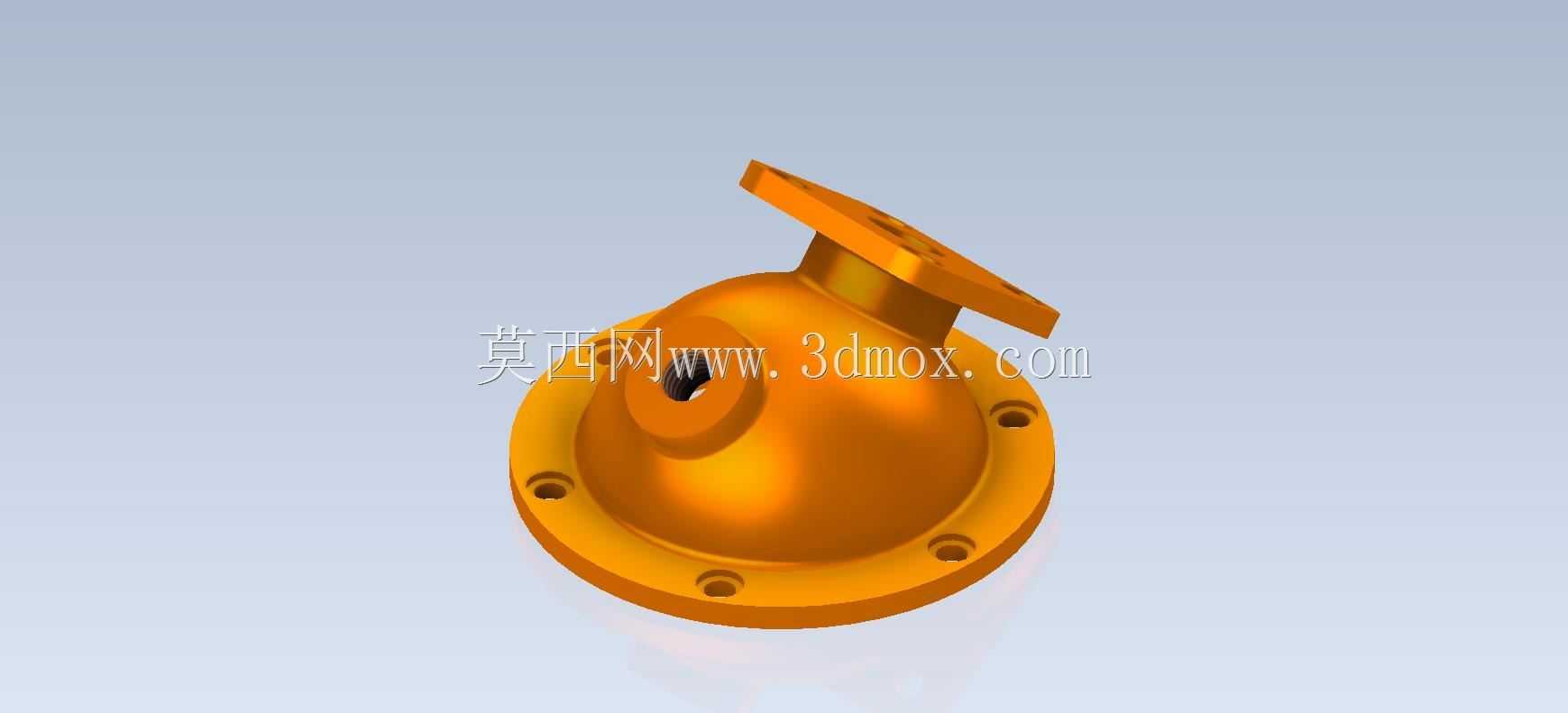

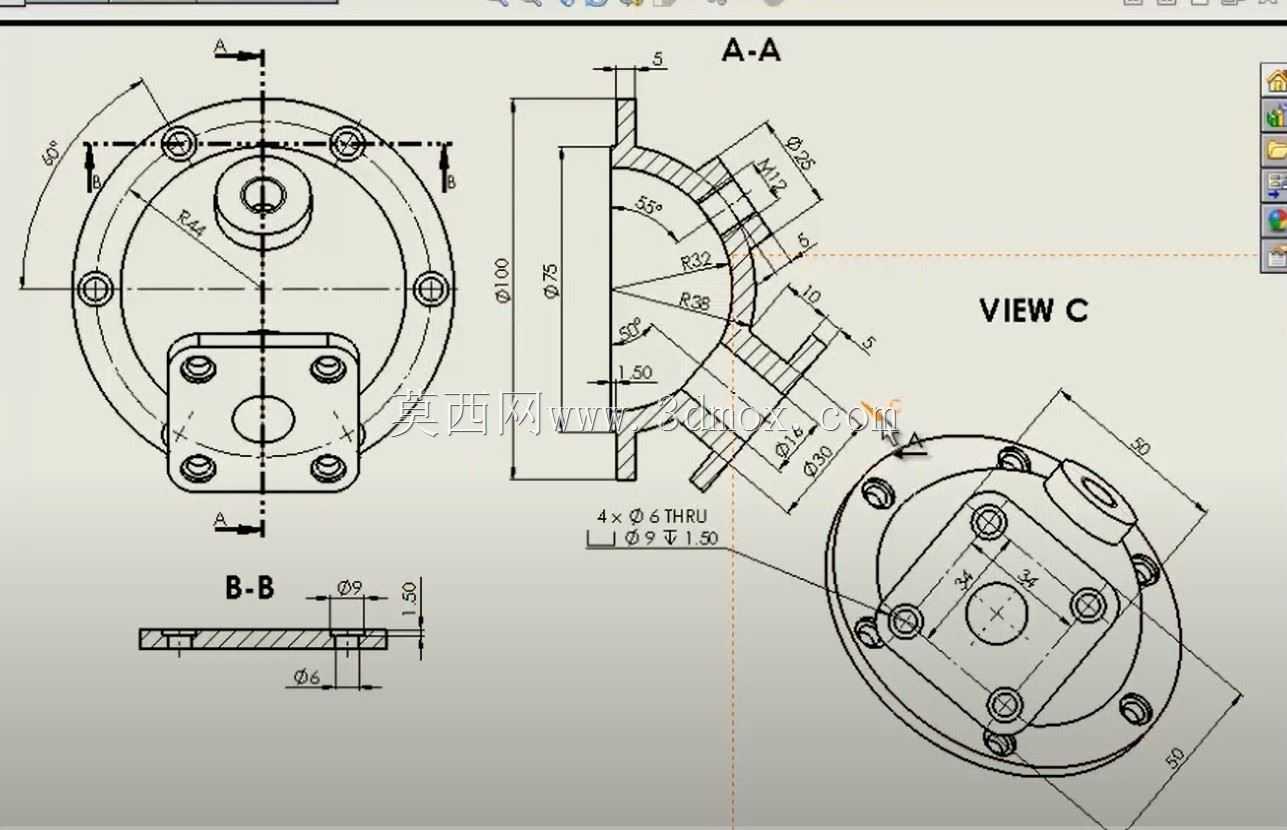

带方形安装法兰的球形密封端盖结构

　　在流体输送管路、小型压力容器、泵阀腔体的端部密封场景中，这类带方形安装法兰的球形端盖是非常常见的承压密封结构，日常做设备改型、管路配套设计时经常会遇到类似的结构需求。不同于常规的平板式端盖，球形的腔体过渡结构能更好地分散内部介质压力，降低应力集中带来的结构失效风险，尤其是在存在间歇性压力波动的工况下，圆弧过渡的壳体结构比直角结构的抗疲劳性能提升非常明显。

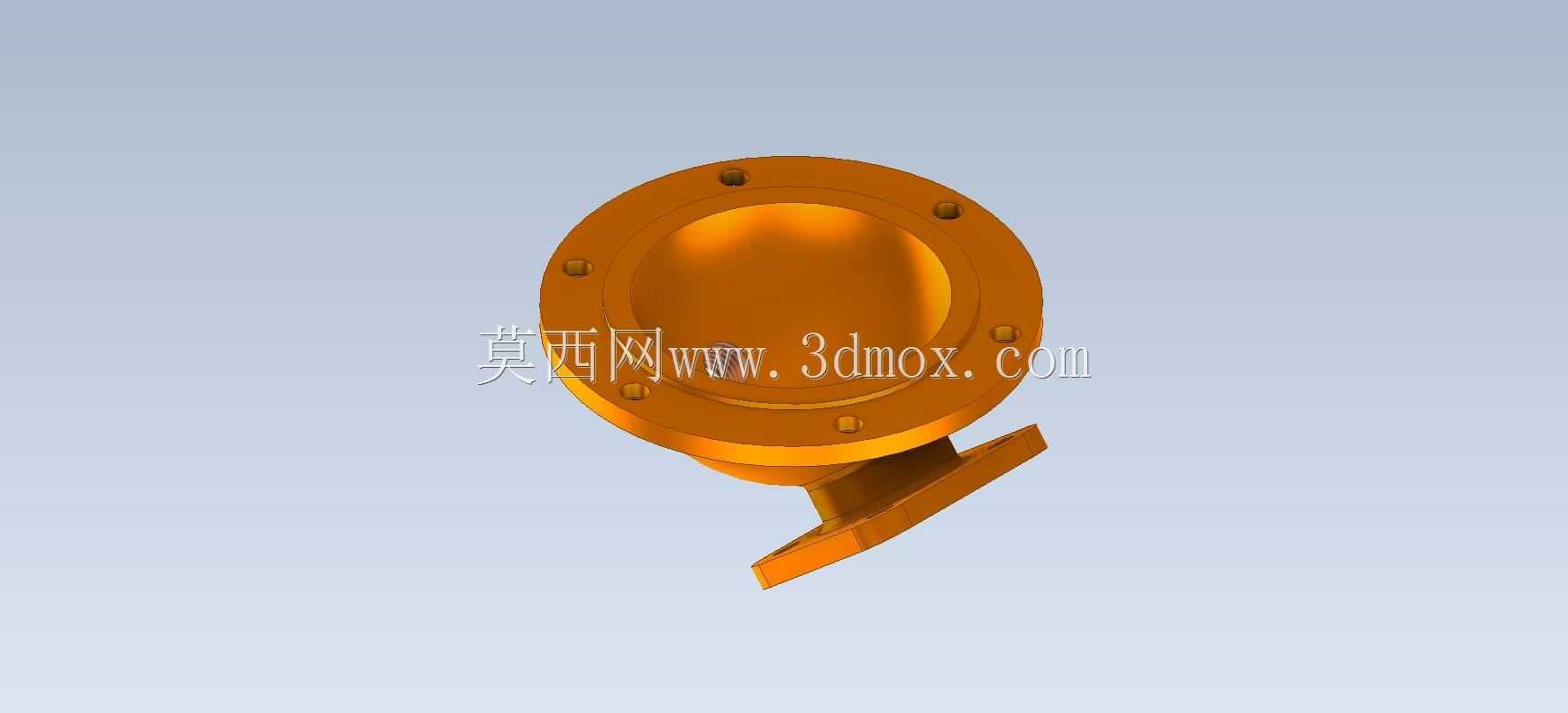

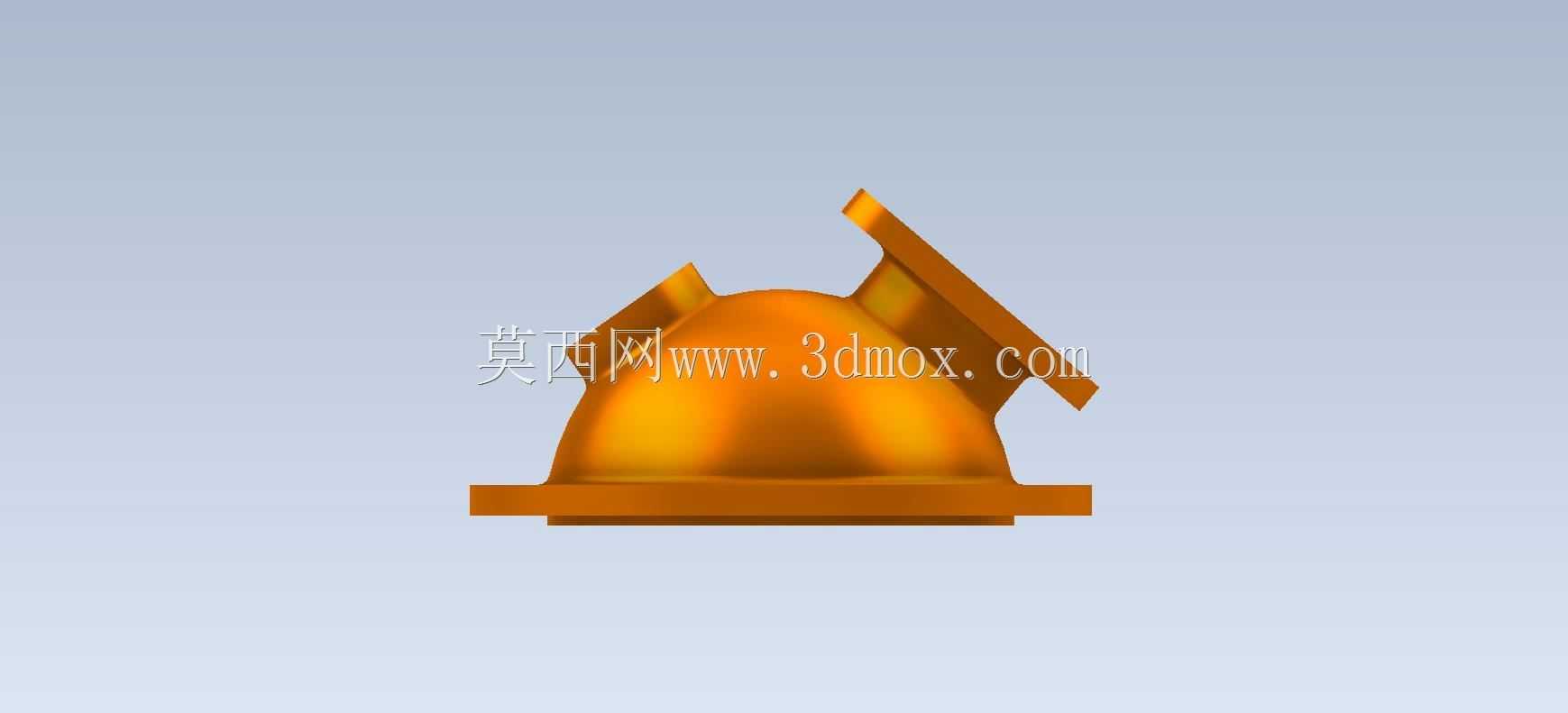

　　从结构设计逻辑来看，这个零件的核心功能分为两部分，一是实现腔体端部的密封隔断，二是提供稳定的外接安装接口。底部的圆形法兰盘是和主腔体对接的安装面，沿圆周均匀分布的安装孔用于穿设螺栓，装配时需要在对接面加装密封垫片，通过螺栓预紧力实现端面静密封，这部分的安装孔位需要和主腔体的法兰孔位完全同轴，孔位公差一般控制在±0.1mm以内，避免装配时出现螺栓错位、密封面压合不均导致的泄漏问题。

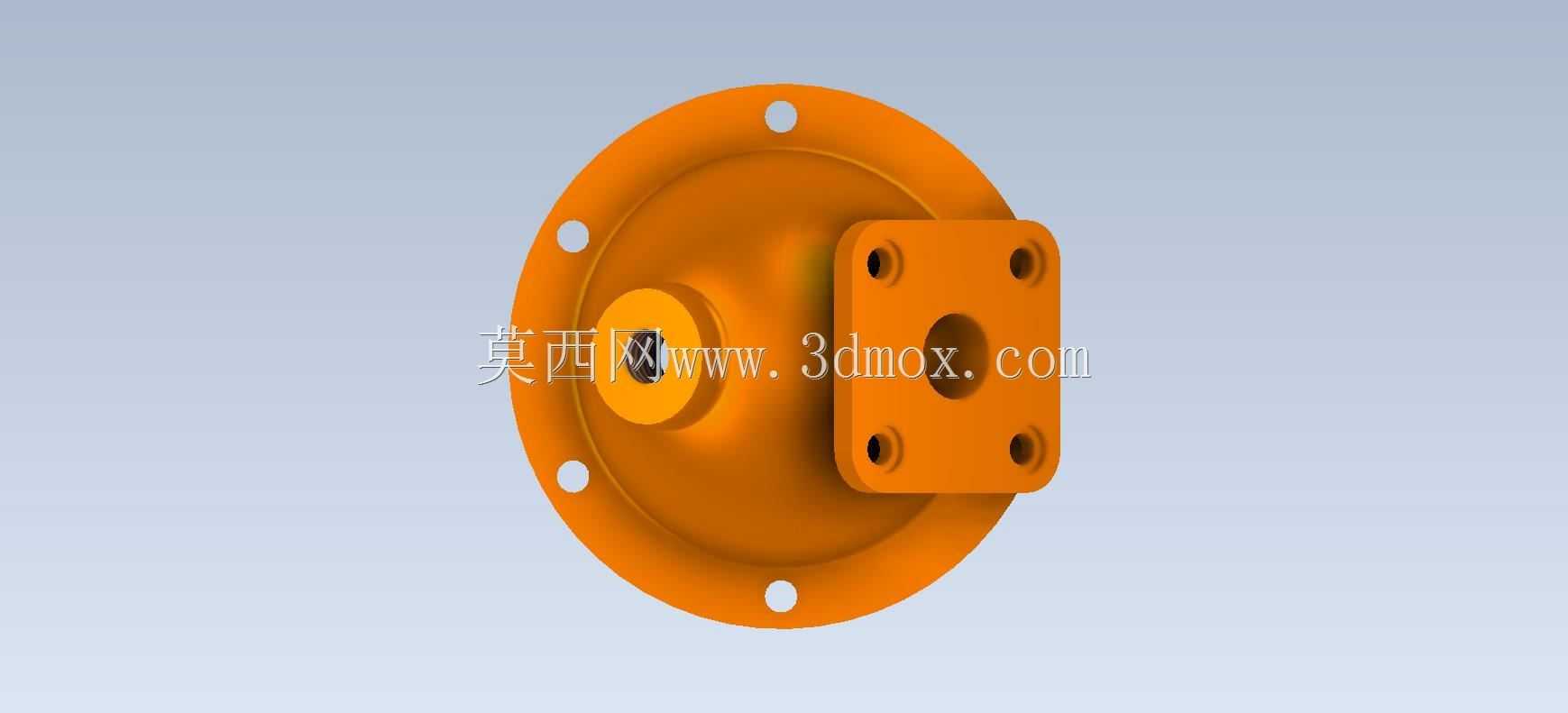

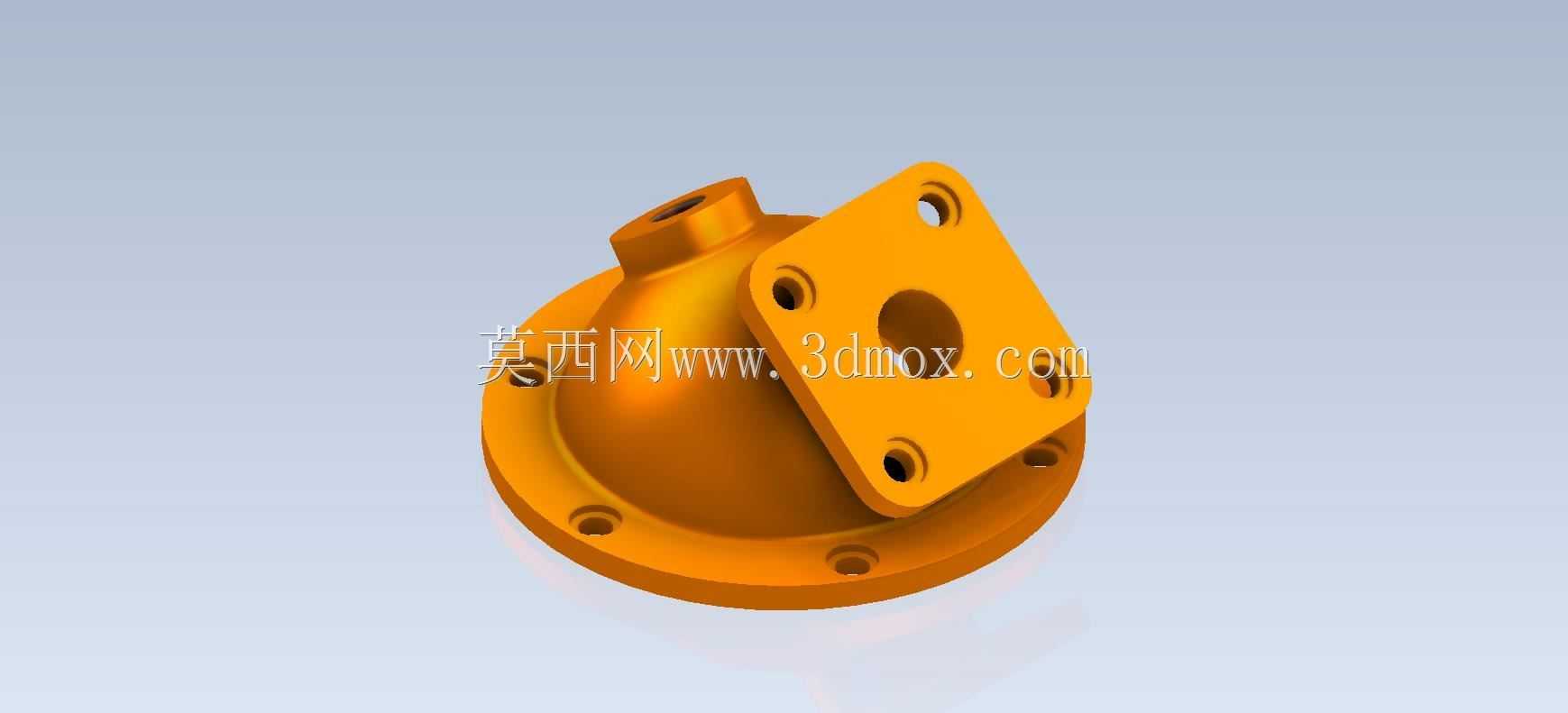

　　侧部伸出的方形法兰是外接功能接口的安装位，中间的大通孔是介质流通或者功能部件穿设的通道，四个角的安装孔用于固定外接的阀件、接头或者传感元件，方形法兰的平面度要求要高于底部圆形法兰，因为外接部件的密封面压合面积更小，平面度超差很容易出现局部泄漏。顶部的小凸台带内孔的结构，一般是用来安装排气阀、测压接头或者小型注油嘴，属于辅助功能接口，这个位置的孔轴线需要和球形腔体的中心保持对应位置精度，避免后续外接元件安装后出现干涉。

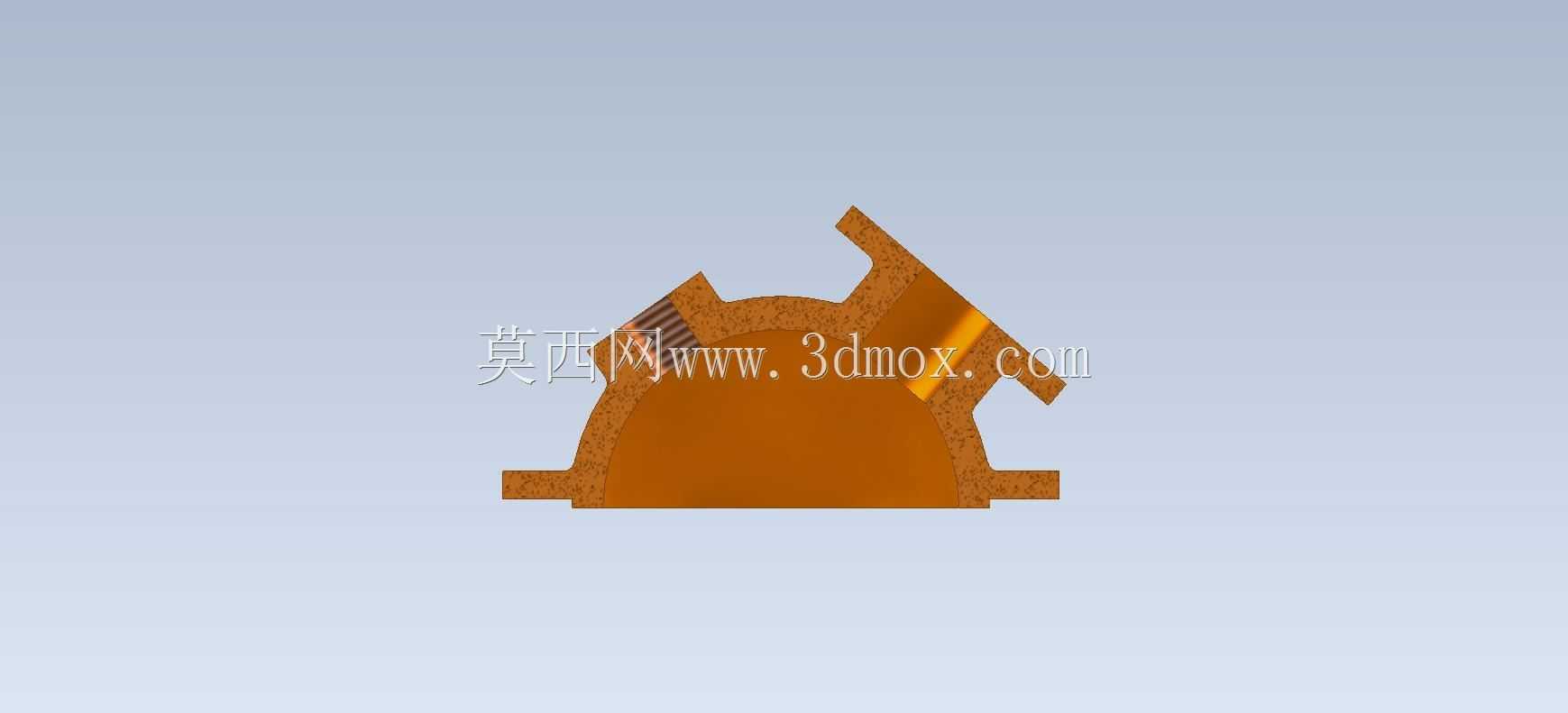

　　做这类零件的三维建模时，首先要确定球形腔体的壁厚，壁厚需要根据设计压力、选用的材料来计算，比如采用铸铁材质时，常规低压工况下壁厚不小于5mm，采用铝合金材质时可以适当减薄但要增加加强筋，不过这个模型的结构是均匀壁厚设计，适合压铸或者铸造工艺成型，侧壁没有额外的加强筋，说明适用的工况压力不会太高，属于中低压工况下的配套零件。

　　安装边界方面，底部圆形法兰的外径决定了和主腔体对接的最小空间尺寸，侧部方形法兰的伸出长度需要在设计时预留足够的螺栓拆装空间，一般来说法兰外侧要预留至少两倍螺栓直径的操作空间，方便使用套筒或者扳手拧紧螺栓，顶部的小凸台高度也要考虑外接元件的安装空间，避免和周边的管路、结构件产生干涉。实际装配过程中，这类端盖的螺栓拧紧需要遵循对角分次拧紧的原则，避免单侧受力过大导致法兰变形、密封失效，尤其是球形结构和法兰的过渡位置，是整个零件的应力集中区域，拧紧力矩过大很容易在过渡圆角处产生裂纹。

　　从实际使用场景来看，这类结构常出现在小型气动系统的储气罐端部、液压泵站的油箱侧盖、小型水泵的泵体端盖位置，球形的内腔结构不会出现介质沉积的死角，对于输送带有少量杂质的流体或者需要定期清理内腔的工况，比平板端盖加直筒腔体的结构更容易清理，不会残留积液或者杂物。建模过程中需要特别注意各个法兰面的过渡圆角处理，圆角半径不能太小，否则不仅铸造时容易出现浇铸不足的缺陷，承压时也容易在圆角位置产生应力集中导致开裂，一般过渡圆角的半径不小于壁厚的三分之一。另外各个安装孔的沉头深度、孔口倒角都需要符合装配要求，孔口倒角一般取0.5×45°，去除钻孔产生的毛刺，避免装配时划伤密封垫片或者影响螺栓的贴合度。
