带侧柄开槽环形机械连接构件

　　在轻工自动化输送线、小型工装夹具的定位工位上，这类带侧伸柄的开槽环形构件是十分常见的衔接零件，很多刚接触结构设计的工程师容易忽略它的细节设计，导致实际装配后出现卡滞、定位偏移的问题。从实际使用场景来看，这类零件大多用在需要周向限位、同时附带径向拨动力传递的工位，比如小型包装设备的料筒定位座、半自动装配工装的转位卡扣，它不需要承受大吨位的冲击载荷，但对配合间隙、槽位对位精度有明确要求。

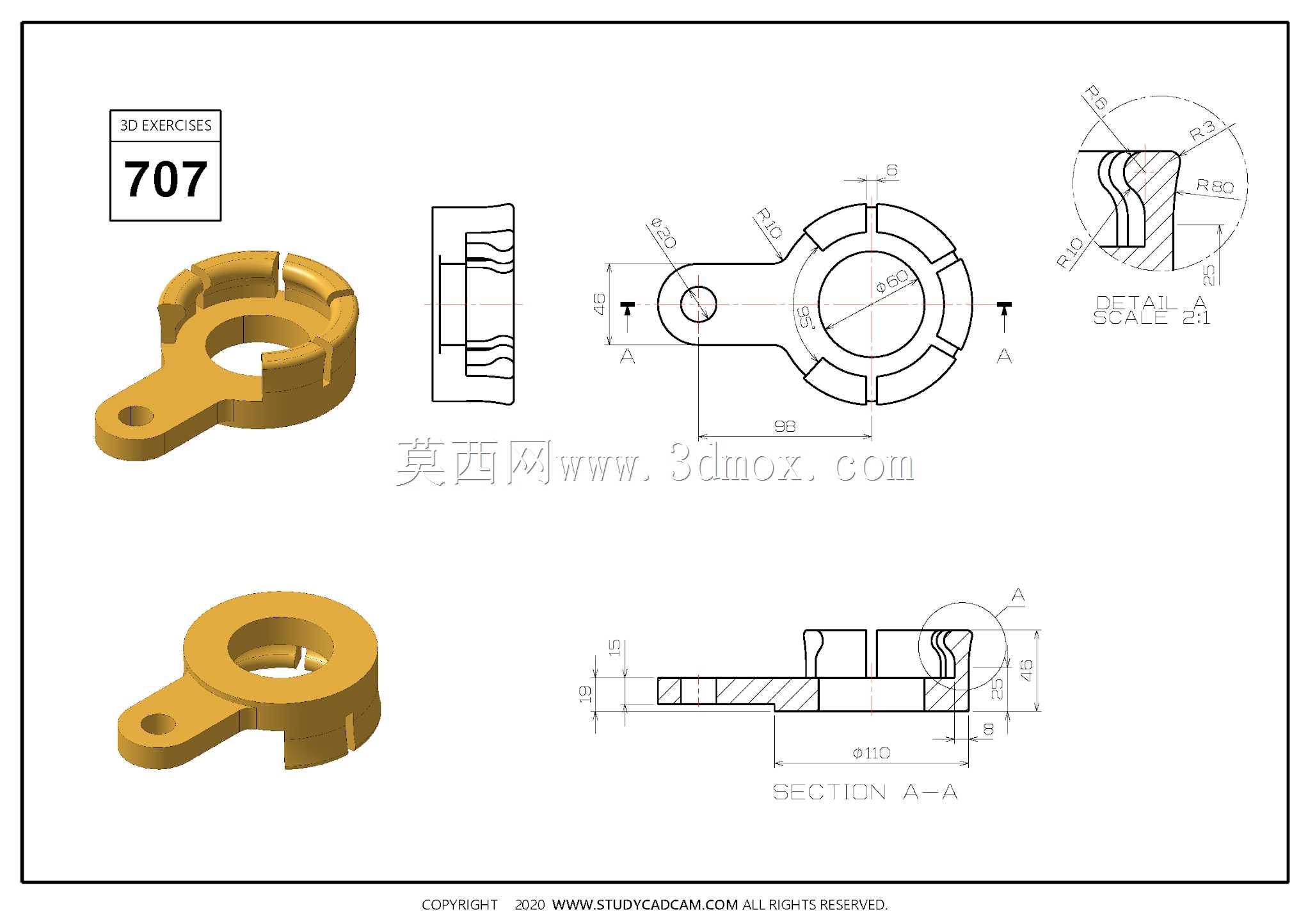

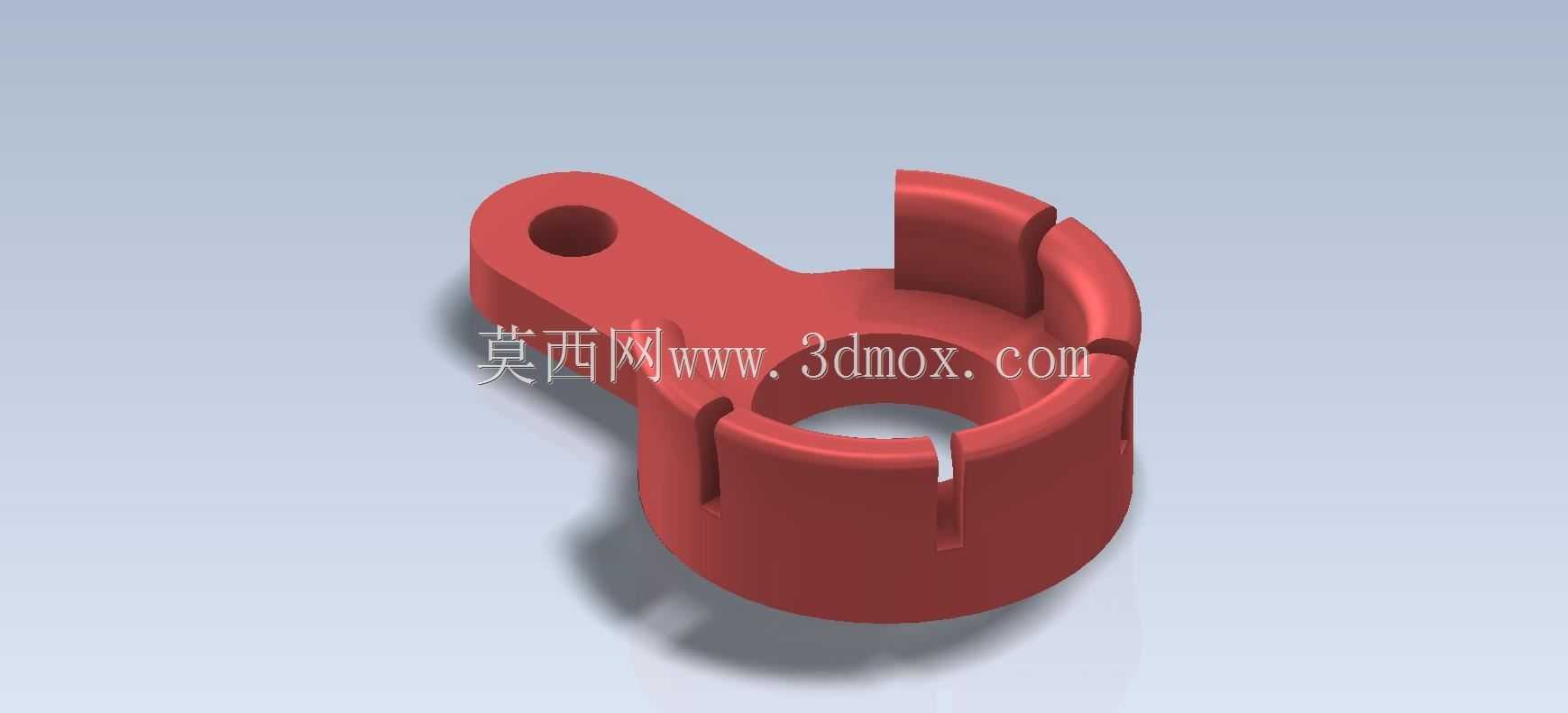

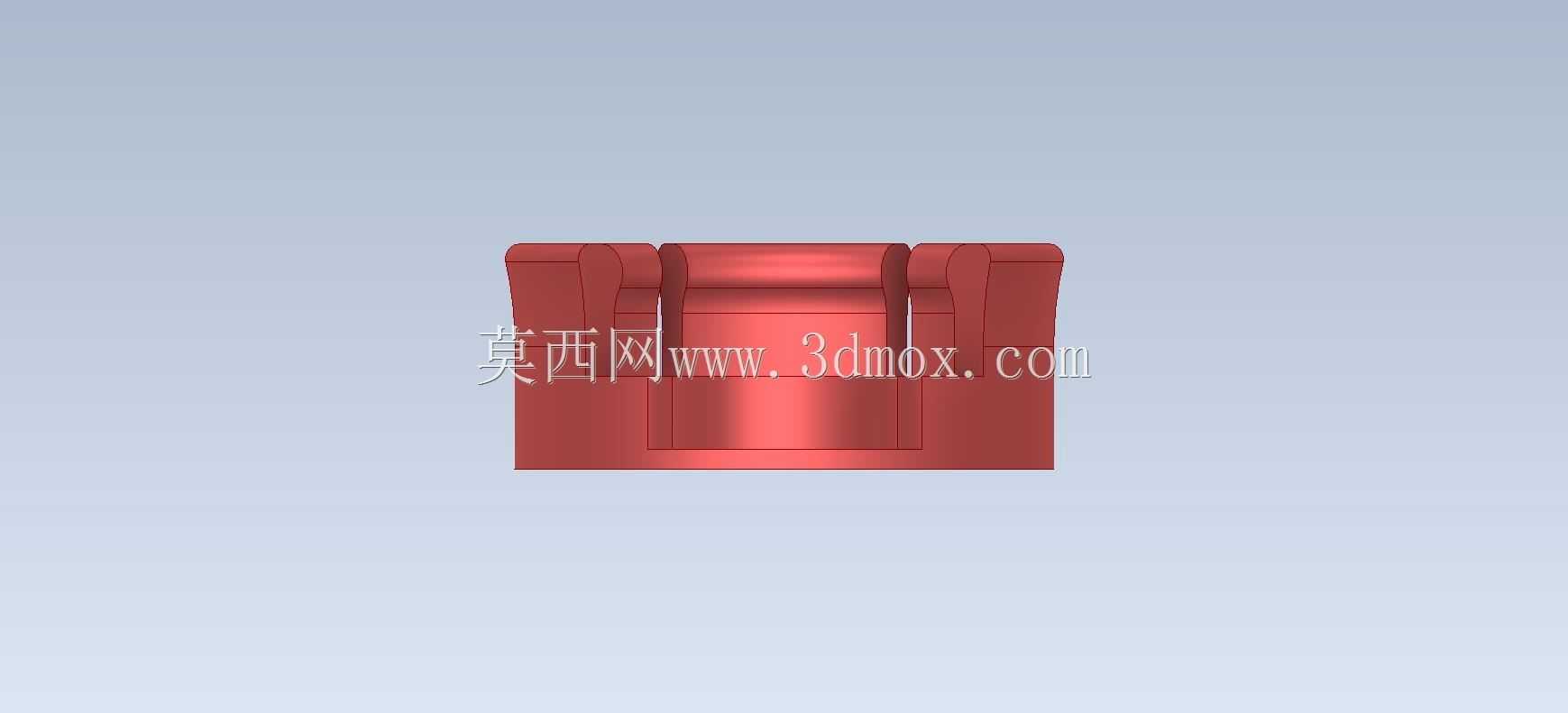

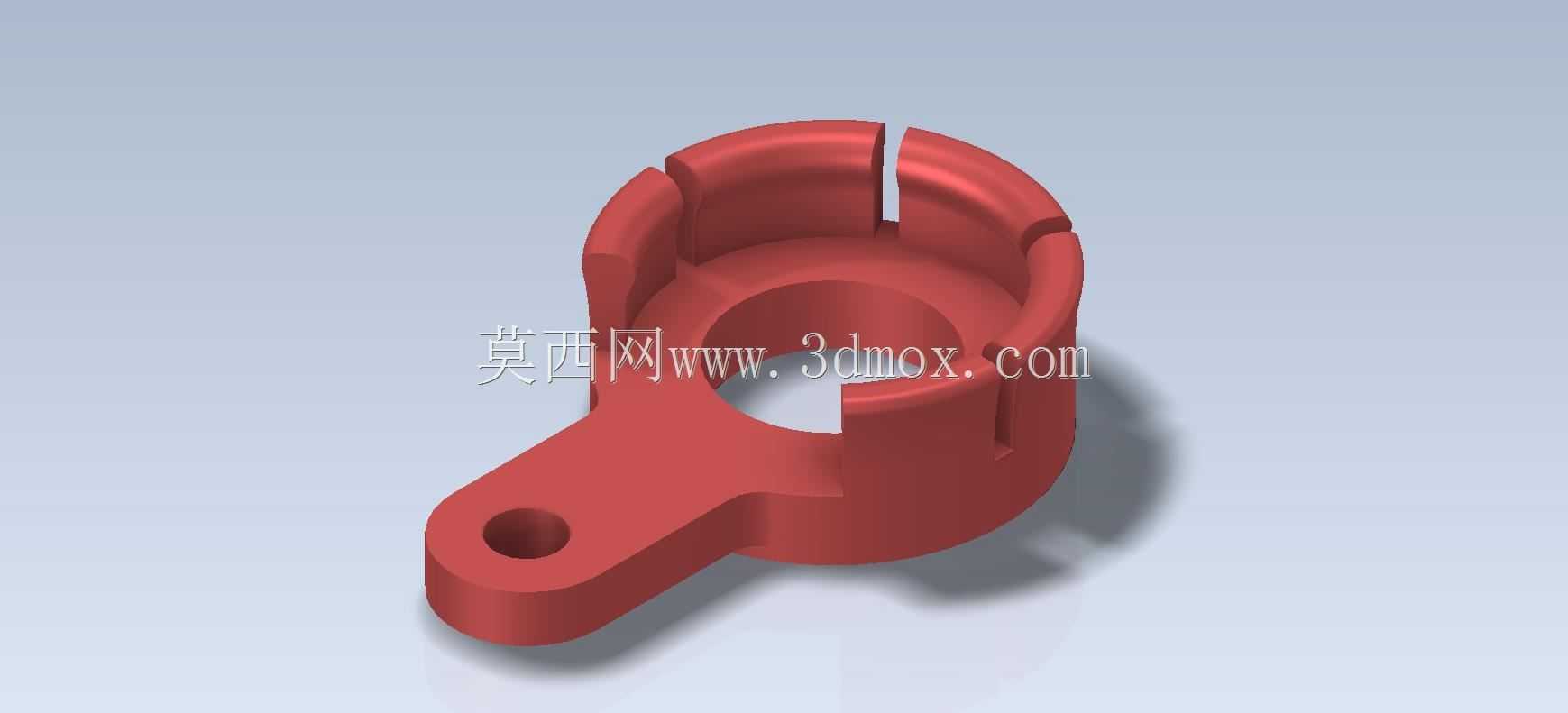

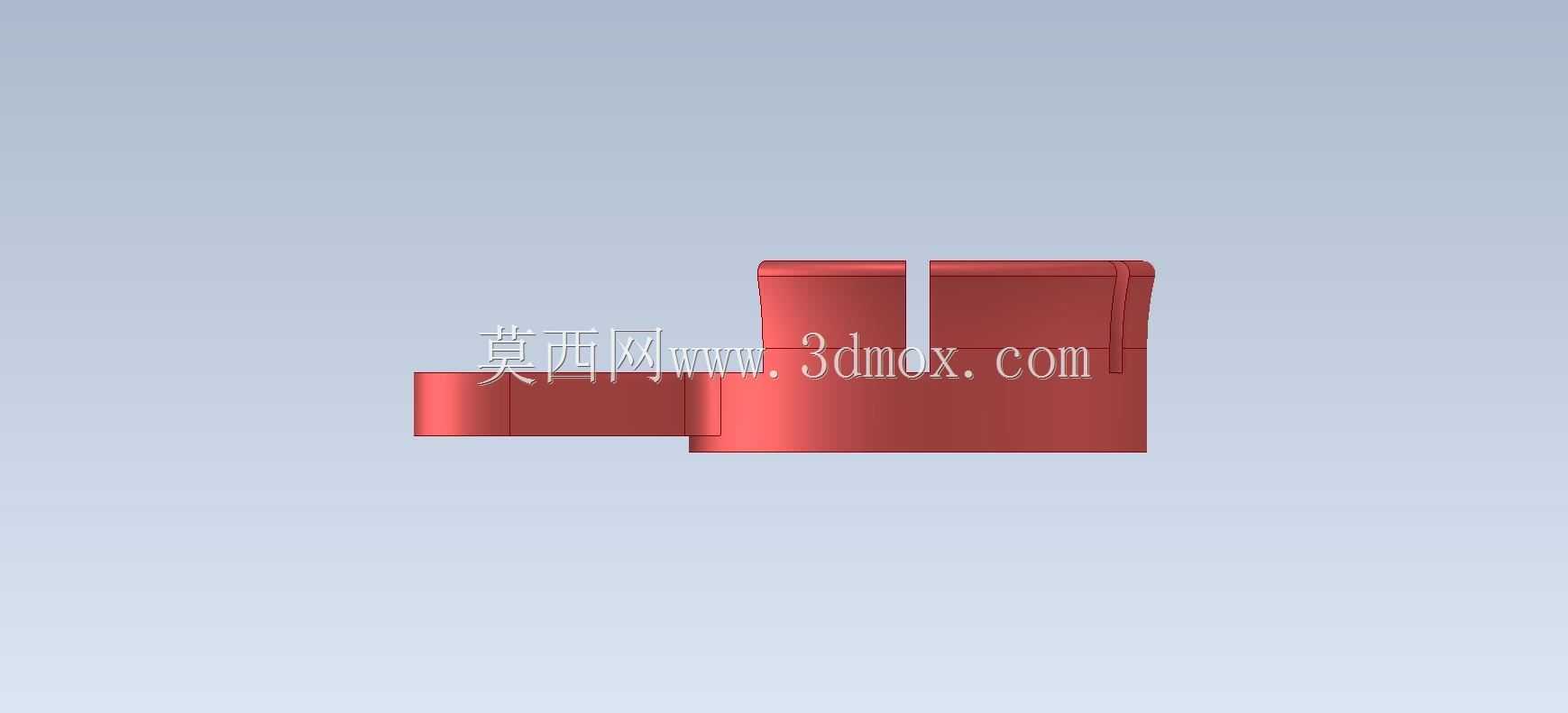

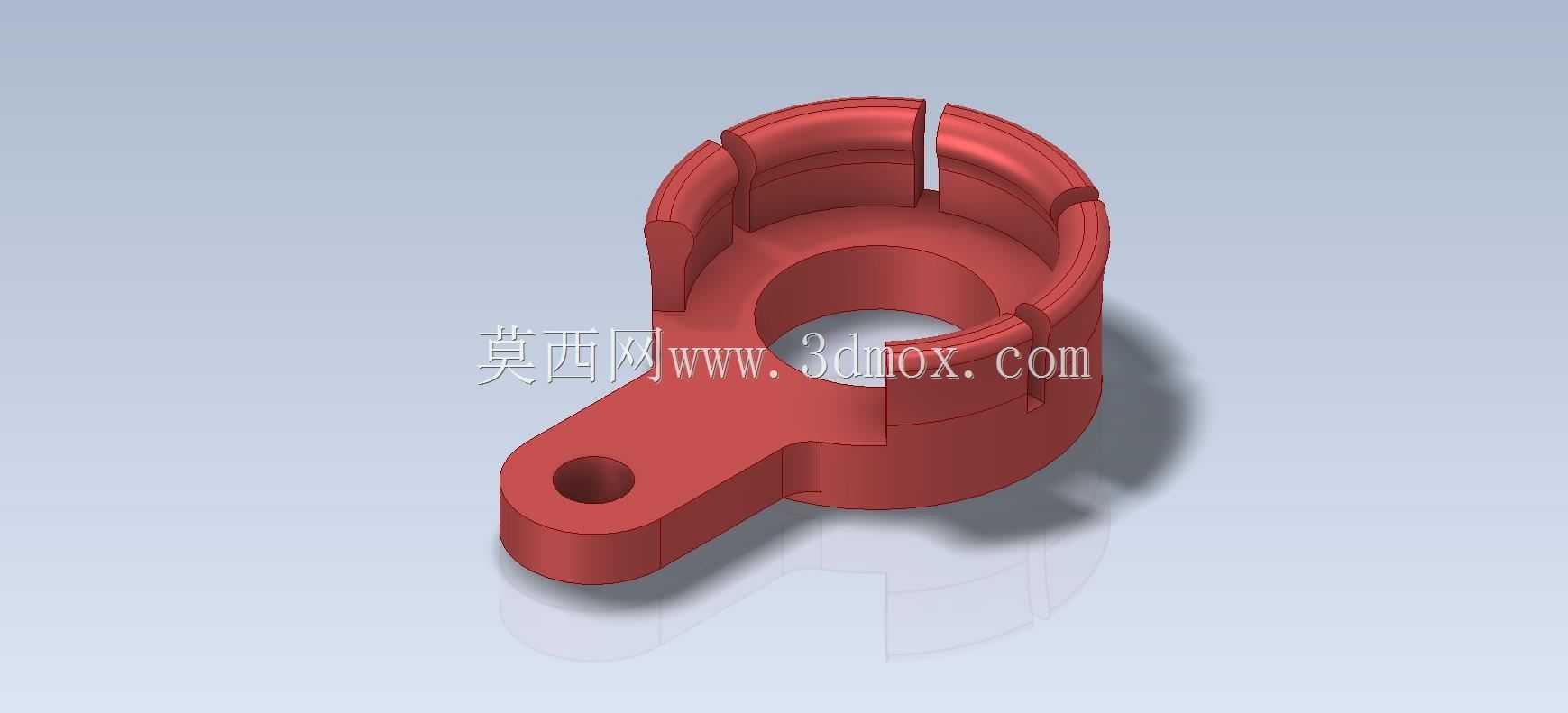

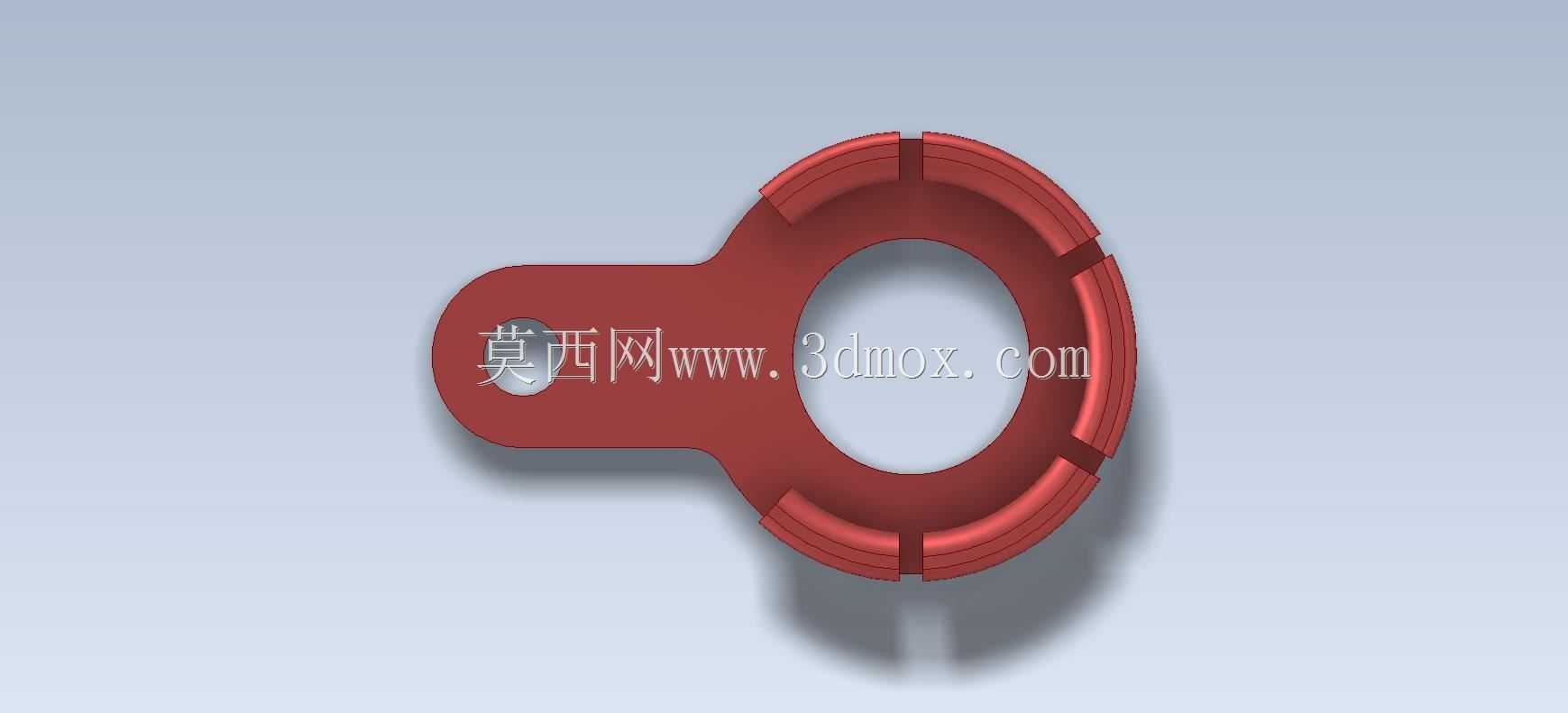

　　从结构功能上拆解，主体的环形空腔是核心配合面，用来嵌套在对应的定位轴上，环形壁上均匀开设的轴向通槽，本质是给构件提供微量的弹性变形余量，当嵌套的轴径存在小幅公差波动时，开槽的壁面可以产生微小的胀缩，避免过盈装配时出现应力开裂，也能减少间隙配合带来的径向窜动。侧伸的带孔柄部是力传递的关键结构，柄部的通孔用来穿装定位销或者连接小直径的连杆，当外部机构拨动这个柄部时，整个环形构件可以绕中心轴做小角度的转动，配合环形壁上的槽口，就能实现对配套零件的卡紧与释放动作。

　　设计这类零件的时候，首先要确定的是中心环形孔的配合公差，一般和光轴配合选H7/h6的间隙配合即可，不需要过高的精度等级，否则加工成本会不必要地提升，毕竟槽位已经提供了变形补偿空间。环形壁的厚度要根据实际传递的扭矩来核算，日常轻工设备使用场景下，壁厚控制在环形孔直径的1/8到1/6之间就足够，太薄的话反复转动后容易在槽根位置出现应力集中断裂，太厚则会丧失开槽带来的弹性补偿效果，装配难度大幅提升。侧柄的长度不能随意设定，要结合外部驱动件的行程来确定，柄部过长会导致转动时需要的拨动力过大，还容易和周边的其他构件产生运动干涉，柄部过短则会导致转动角度不足，无法实现卡紧释放的动作要求；柄部的安装孔中心到环形件中心的距离，要严格匹配驱动连杆的运动轨迹，避免出现死点位置。

　　安装边界方面，这类零件的轴向定位一般是靠环形构件上下端面的轴肩来实现，装配时要保证开槽的方向和对应卡扣的凸起位置完全对齐，初始装配角度偏差不能超过2度，否则转动时槽口会和卡扣发生刚性碰撞，损坏零件表面。侧柄的活动范围内不能有其他突出的结构件，要预留出至少3mm的安全间隙，避免长期运动后出现磨损掉屑的问题。另外槽口的边缘要做0.2mm左右的倒角处理，一方面是去除加工毛刺，避免装配时刮伤配合轴的表面，另一方面也能在和卡扣对接时起到导向作用，降低对位的难度。

　　很多新手建模的时候容易忽略槽根的圆角设计，直接做成直角槽，实际加工后直角位置会有应力集中，零件反复受交变载荷的时候很容易从槽根处开裂，所以每个槽的根部都要做不小于0.5mm的圆角过渡，分散应力。还有侧柄和环形主体衔接的位置，也要做圆角过渡，不能直接直角相接，否则拨动力传递的时候，衔接位置会出现应力集中，长期使用容易断裂。这类零件一般采用硬质尼龙或者压铸铝合金加工，尼龙材质的话弹性更好，适合需要频繁开合的工位，铝合金材质的话刚性更强，适合定位精度要求更高、转动频率稍低的场景，两种材质的建模逻辑一致，只是后期做工程图的时候标注的粗糙度、公差要求略有区别。

　　在实际设备调试的时候，如果发现构件转动卡滞，首先要检查环形孔和轴的配合间隙是否过小，其次查看槽口位置是否有加工残留的飞边，再确认侧柄的活动范围内是否有干涉，不要一开始就盲目打磨配合面，否则容易导致间隙过大，出现定位不准的问题。另外这类零件属于易损件，设计的时候要考虑快拆结构，不需要额外拆卸周边的其他零件就能完成更换，所以环形孔的轴向长度不要过长，控制在直径的1倍到1.2倍之间即可，拆装的时候更方便。
