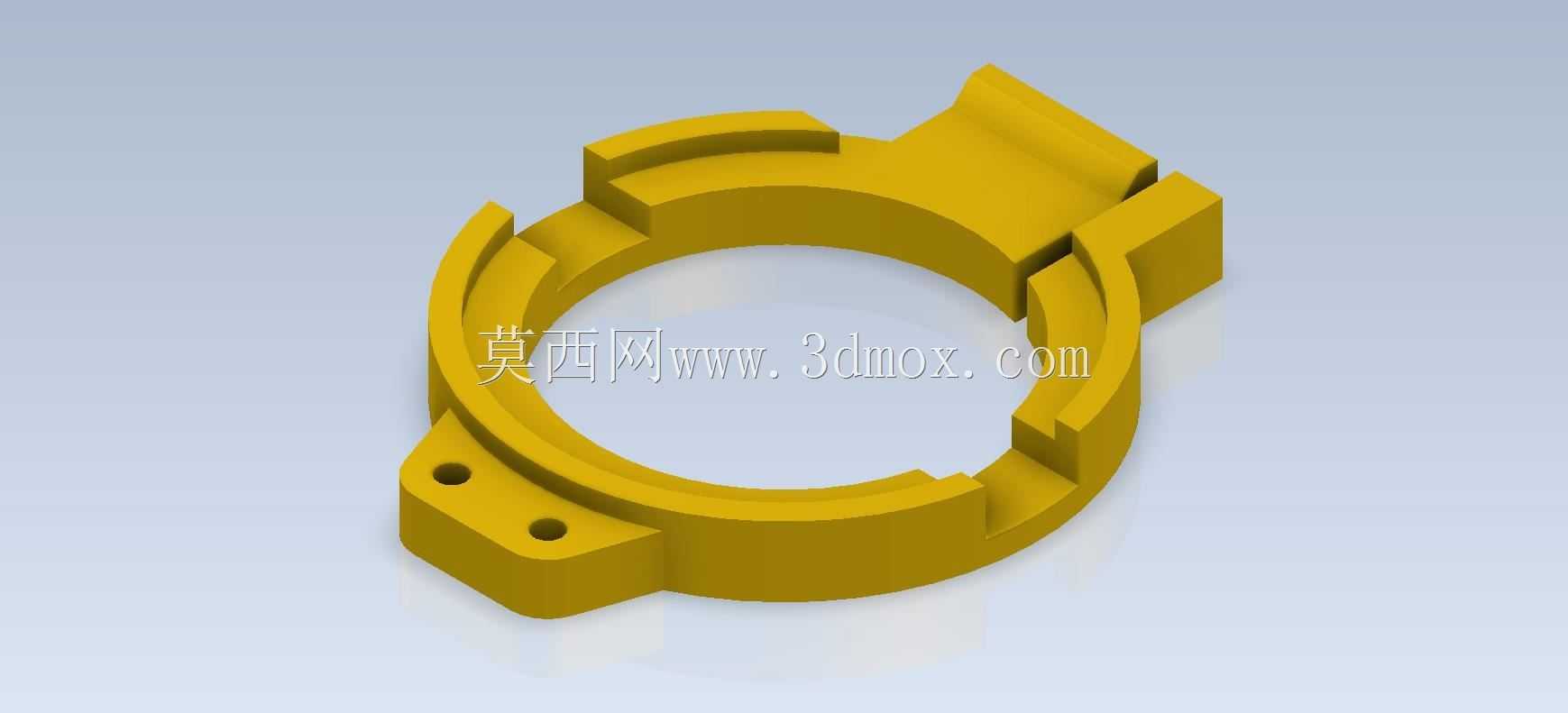

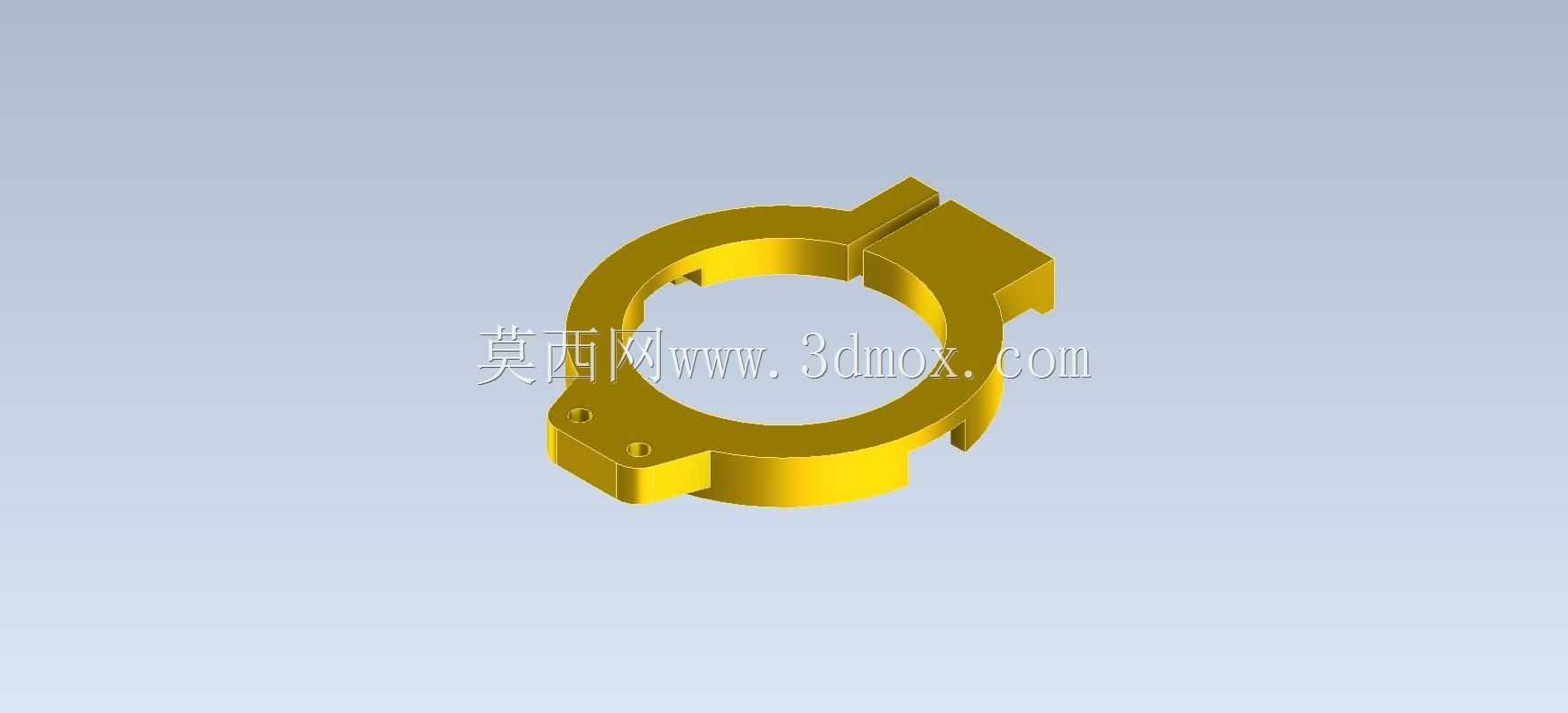

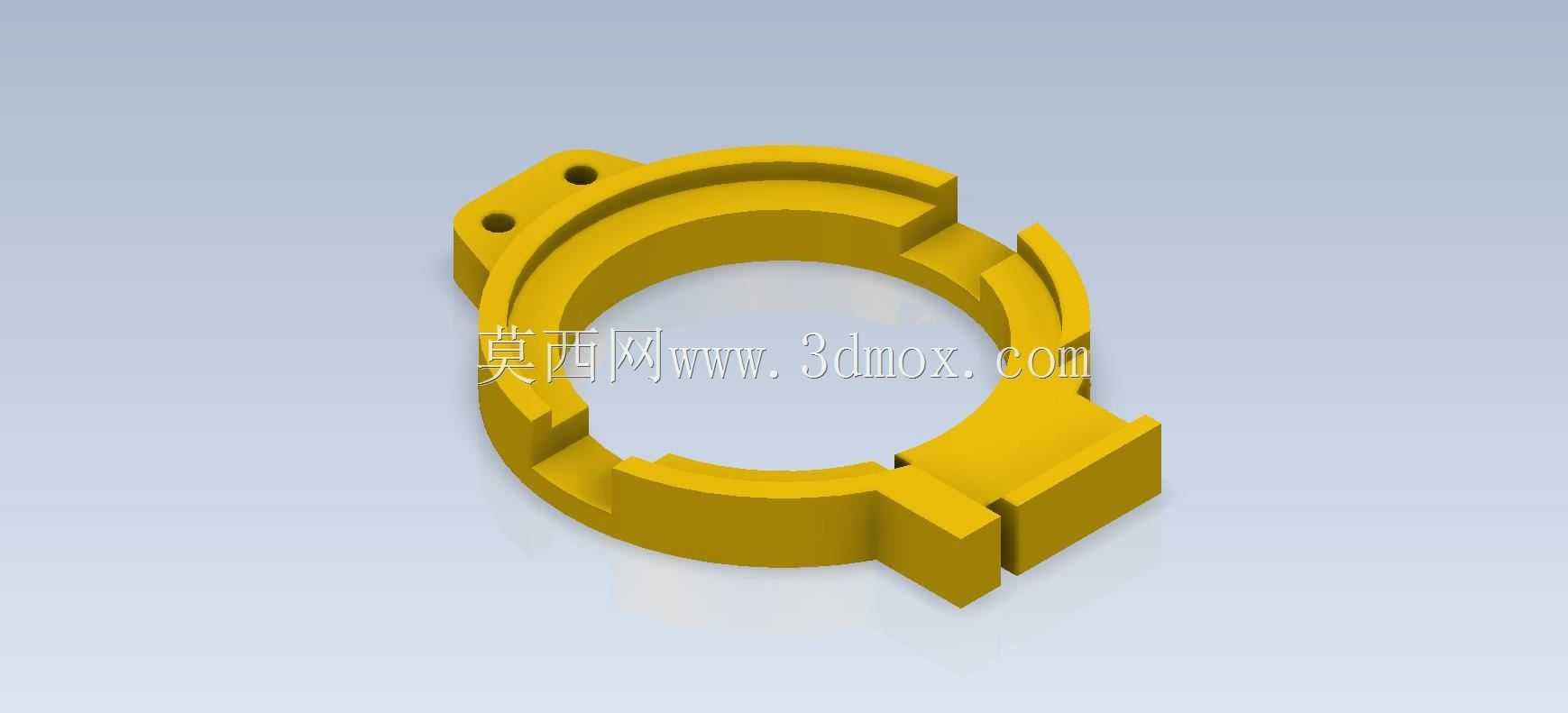

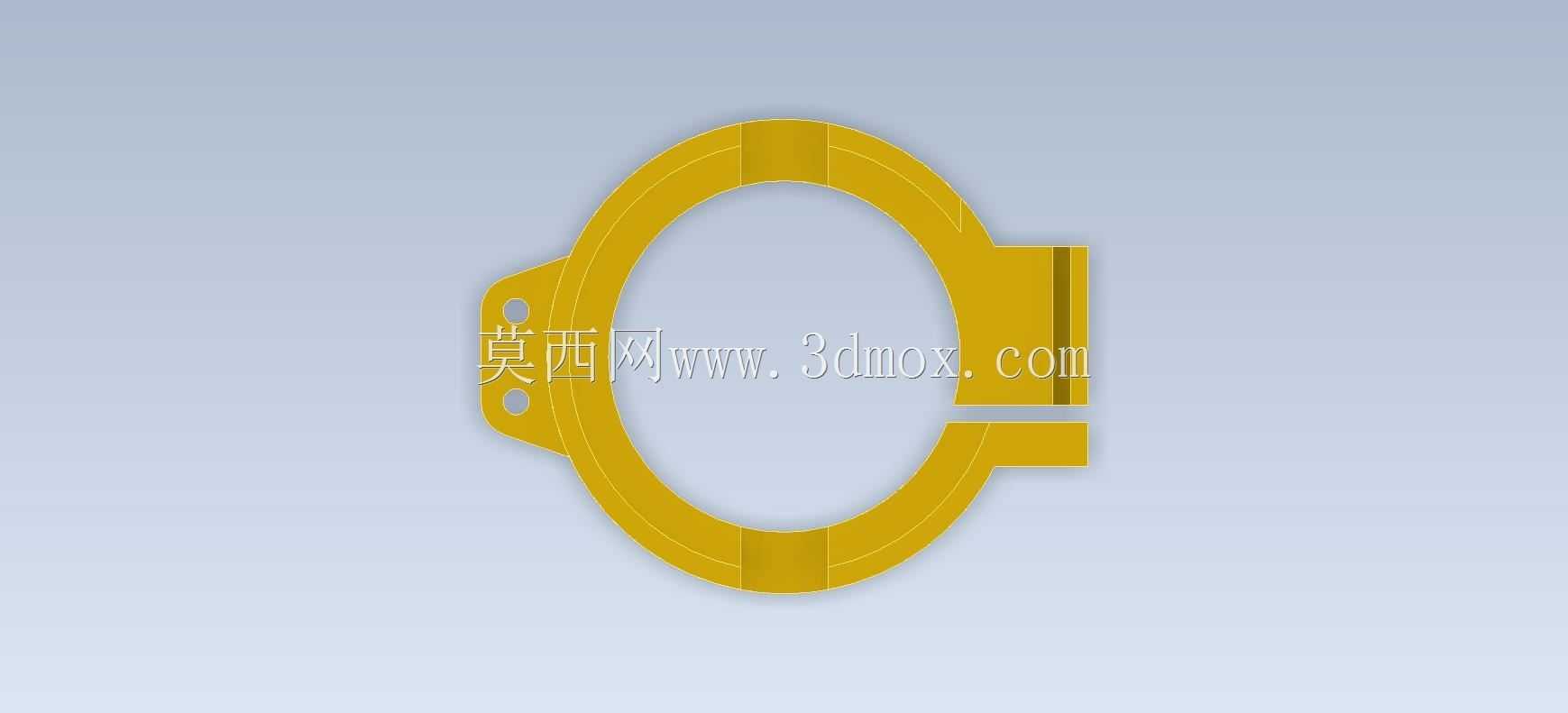

带安装凸耳的环形卡扣式机械连接座

　　这类带侧置安装凸耳的环形卡扣结构，在轻工自动化输送线、小型包装设备的管件快装工位十分常见，主要承担薄壁圆管类构件的径向定位与轴向限位作用，不需要额外的紧固件抱箍，就能实现管件的快速拆装维护，相比传统的螺栓锁紧抱箍，拆装效率能提升六成以上，很适合需要频繁更换管路、调整工位的小型生产设备场景。从结构设计逻辑来看，主体环形基体的内径是核心配合尺寸，设计时需要根据被固定管件的外径公差带，选取合适的间隙配合精度，通常选H8/h7的配合等级，既保证管件穿装时不会出现卡滞，又能避免配合间隙过大导致的管件晃动。环形基体外侧的多段凸起卡扣，是实现轴向限位的核心结构，卡扣的内端面与环形基体的上端面存在固定的高度差，

　　这个高度差刚好匹配被固定管件上配套卡槽的深度，安装时只需要将管件对准环孔插入后旋转小角度，卡扣就能嵌入管件的卡槽内，实现轴向的锁止，不需要额外的销钉或者螺栓固定，大幅降低了装配的工时消耗。侧置的安装凸耳是整个结构与设备机架连接的承载部位，凸耳上设置的两个安装孔，孔位间距需要匹配设备安装面的预设螺孔位置，安装孔的直径通常比配套安装螺栓大0.2-0.5mm，预留一定的装配调整余量，抵消安装面的加工误差带来的装配错位问题。凸耳与环形基体的衔接位置做了圆弧过渡处理，避免直角衔接带来的应力集中问题，在设备运行产生振动的工况下，能有效降低衔接位置出现疲劳断裂的风险。整个零件的壁厚设计遵循等壁厚原则，环形基体的壁厚与卡扣、

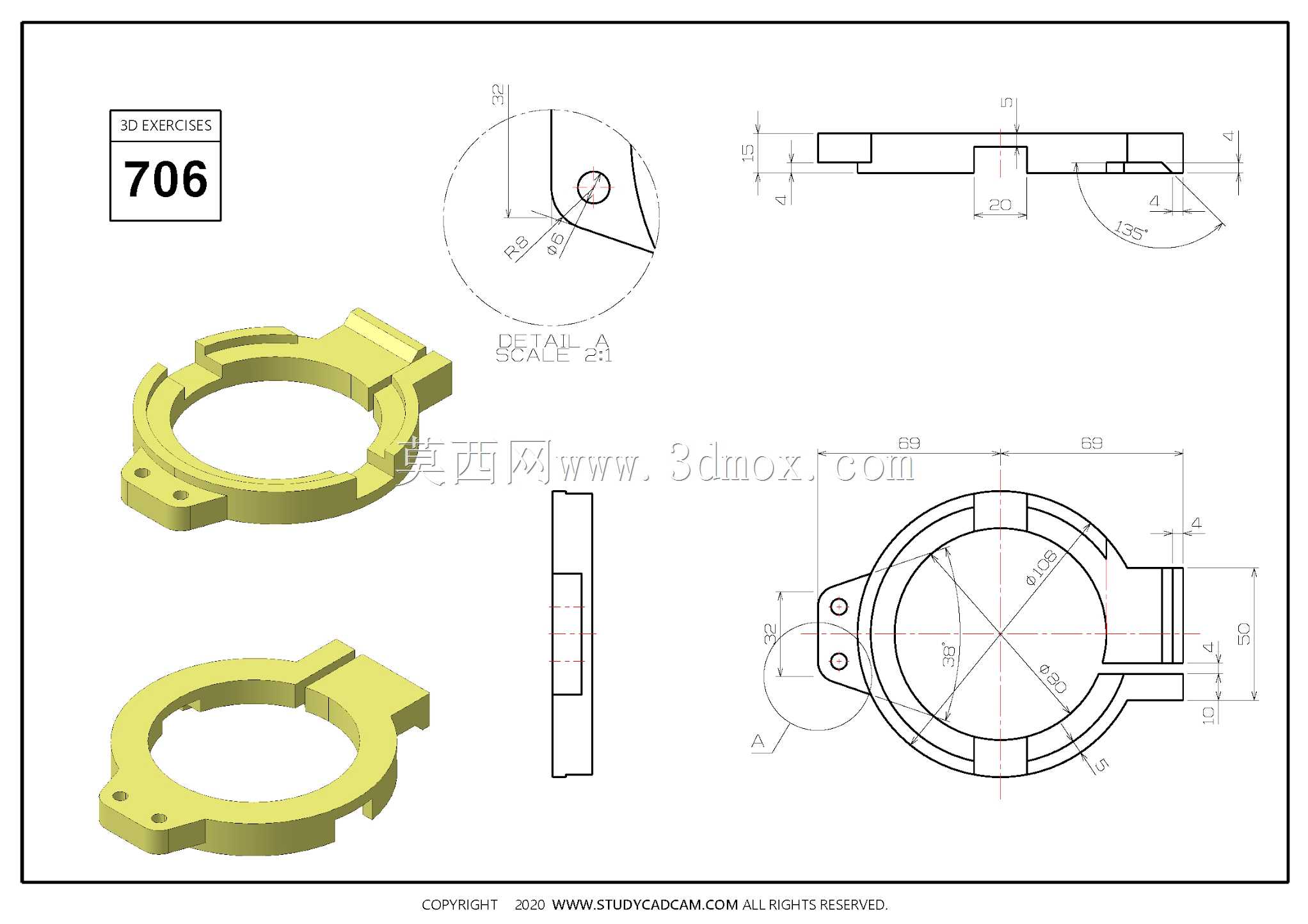

　　安装凸耳的壁厚保持基本一致，不管是采用注塑加工还是金属铣削加工，都能减少加工过程中的变形量，如果采用工程塑料注塑成型，等壁厚设计能避免注塑过程中出现缩痕、缺料等缺陷，提升成品率；如果采用铝合金或者工程塑料机加工，等壁厚结构也能减少材料去除量，缩短加工周期，降低加工成本。在实际建模过程中，首先需要确定环形基体的中心轴线作为整个零件的设计基准，所有结构的尺寸都以这个轴线为基准进行标注，保证后续加工时的基准统一，避免基准转换带来的尺寸误差。绘制环形基体的截面草图后通过拉伸命令生成基础环体，之后在环体外侧绘制卡扣的截面轮廓，通过拉伸或者凸台命令生成卡扣结构，需要注意卡扣的导向面做了小角度的倒角处理，方便管件旋转锁止时的导向导入，

　　不会出现卡滞。安装凸耳的草图绘制需要注意与环体外圆的相切约束，保证凸耳与环体的衔接顺滑，安装孔的位置需要标注相对于中心轴线的位置尺寸，以及两个孔之间的中心距尺寸，保证安装时的孔位对齐。整个零件的所有棱边都做了小半径的圆角处理，除了降低应力集中的作用外，也能去除加工后的锐边，避免装配时划伤操作人员，也不会对配套的管件表面造成刮擦损伤。在实际工况验证中，这类结构的承载能力主要取决于环形基体的壁厚和卡扣的截面尺寸，针对不同的负载场景，可以通过调整壁厚和卡扣的宽度来适配，比如用于固定气管、电缆等轻载场景时，壁厚可以设置为2-3mm，卡扣宽度设置为5-8mm即可满足使用需求；如果是用于固定流体输送的硬管，存在一定的管路重量和流体冲击载荷时，可以适当将壁厚增加到4-6mm，卡扣宽度增加到10-12mm，保证结构的刚性和锁止可靠性。这类结构的安装边界需要注意，安装凸耳的下端面是与设备机架贴合的安装基准面，这个面的平面度需要控制在0.1mm以内，保证安装后整个零件不会出现倾斜，进而导致环形孔的轴线与管件的轴线不对中，出现管件安装卡滞或者长期运行偏磨的问题。另外卡扣的锁止角度通常设置为15-30度，既保证旋转锁止时的操作行程不会过长，又能保证卡扣嵌入卡槽后的锁止深度足够，不会因为设备振动出现松脱的情况。
