立式带座支撑轴座零件结构设计

　　这类带立式安装法兰的轴座支撑件，在轻工输送线、小型工装夹具台、非标自动化单机的从动轮支撑点位应用十分普遍，日常做设备改型或者入门结构练习时，经常会碰到这类兼顾安装刚性与轴系定位需求的零件。从实际使用场景来看，这类零件通常用来承托小直径的转动销轴、光轴或者短轴输出端，避免轴系在受径向载荷时出现挠曲变形，同时通过底座的安装孔直接固定在设备型材框架或者安装平板上，不需要额外加工复杂的安装沉台，能大幅降低现场装配的配做工作量。

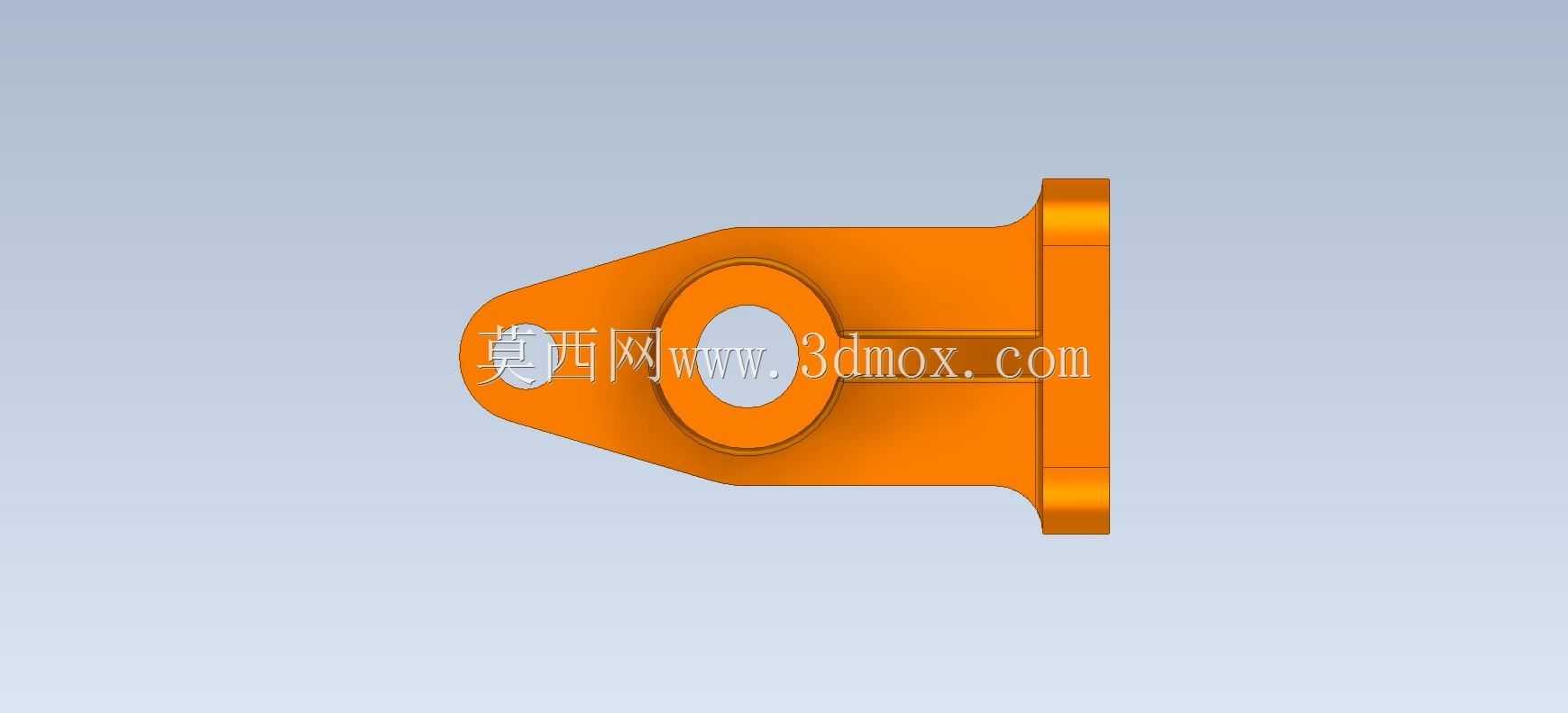

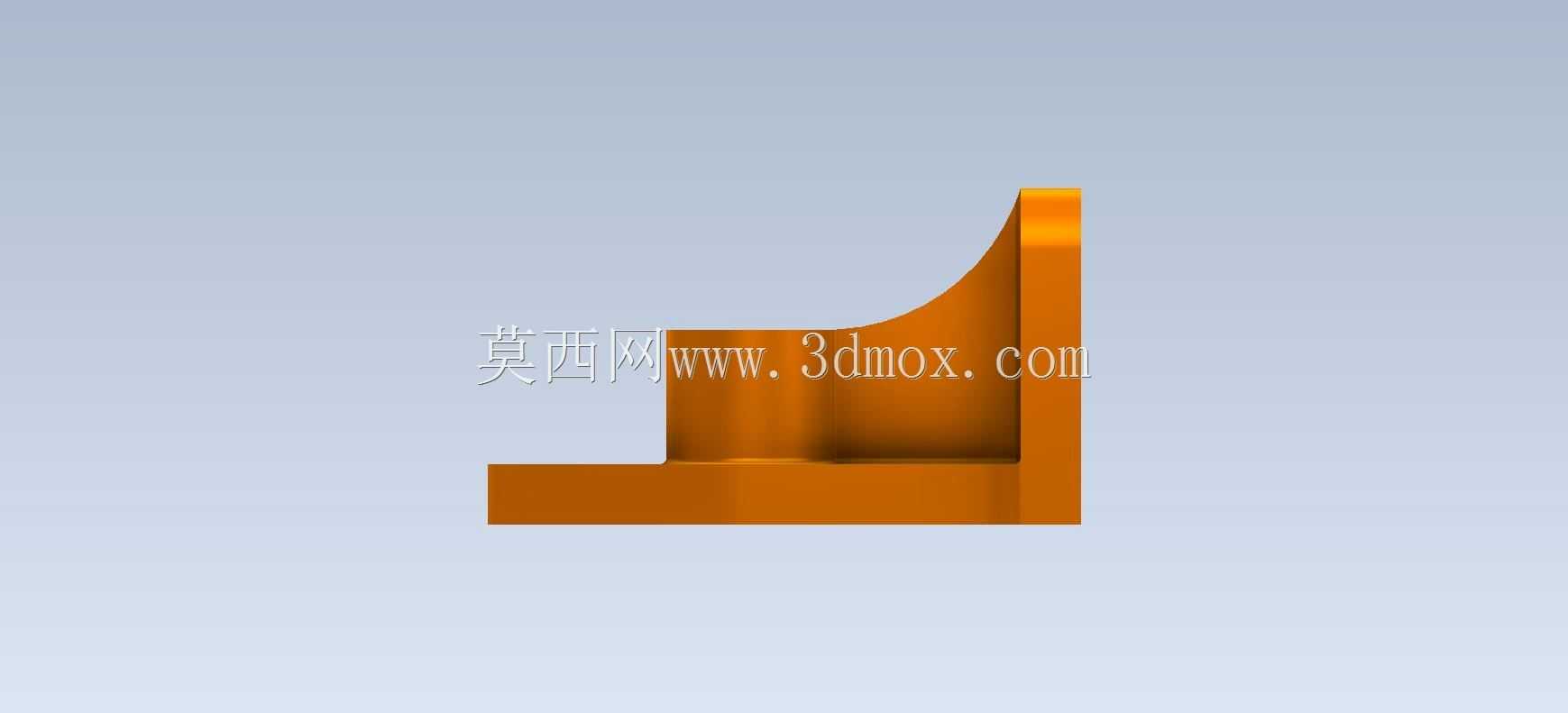

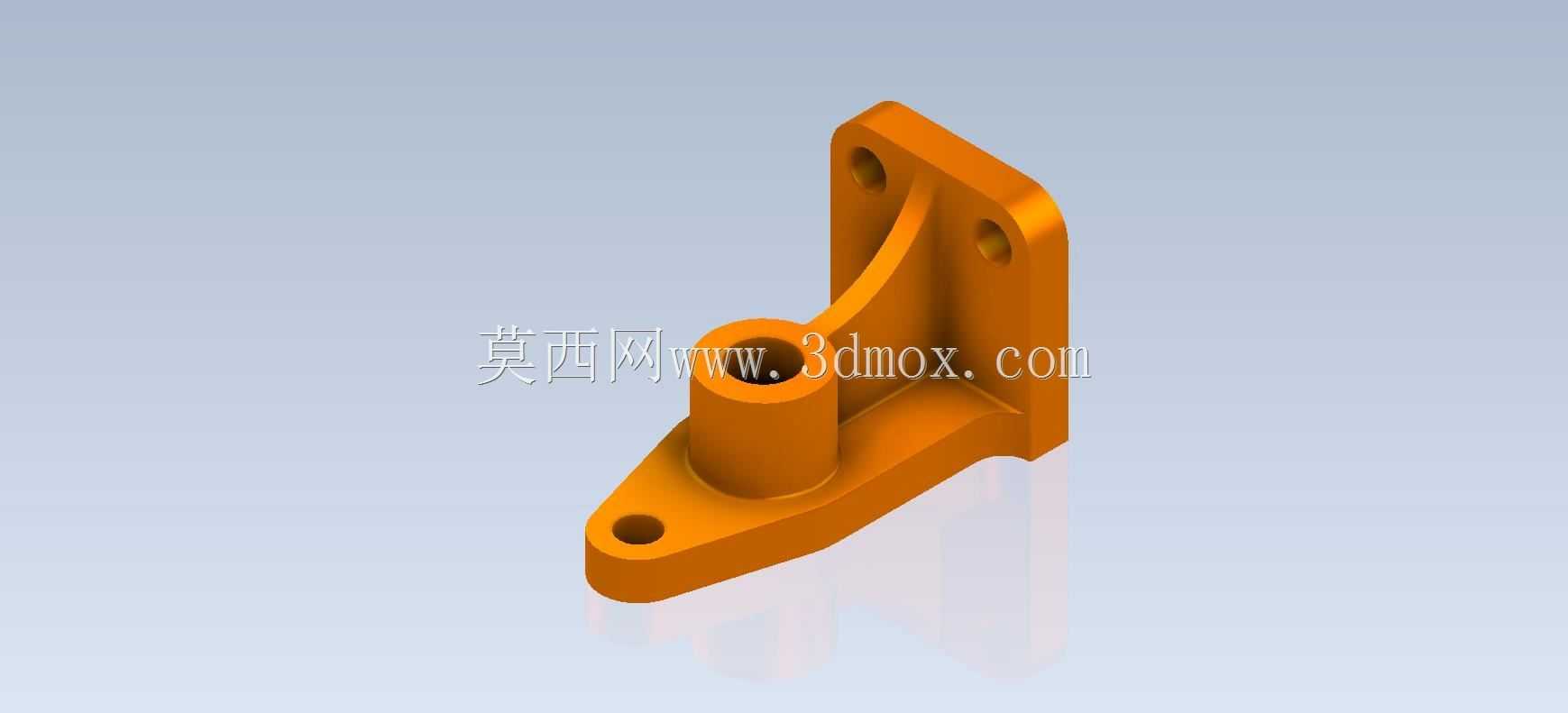

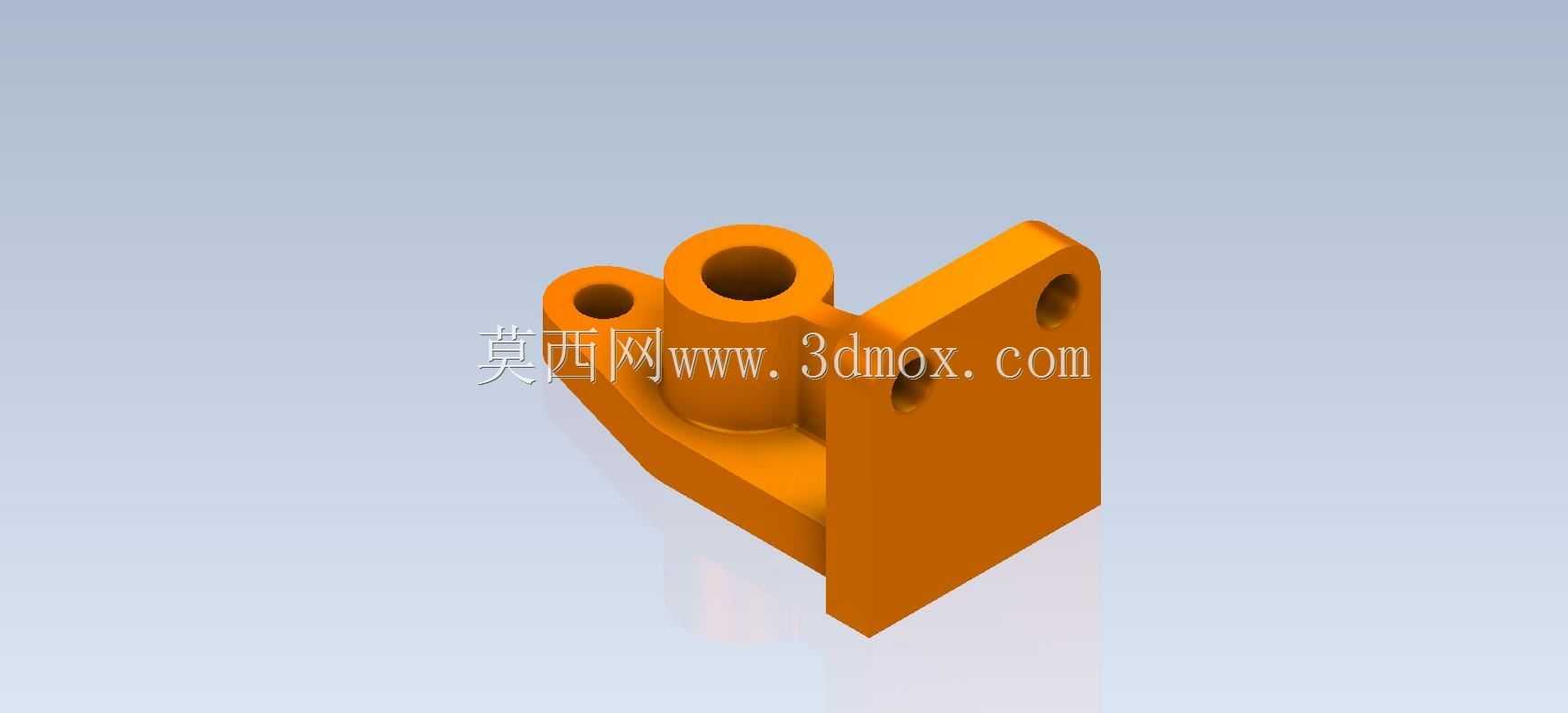

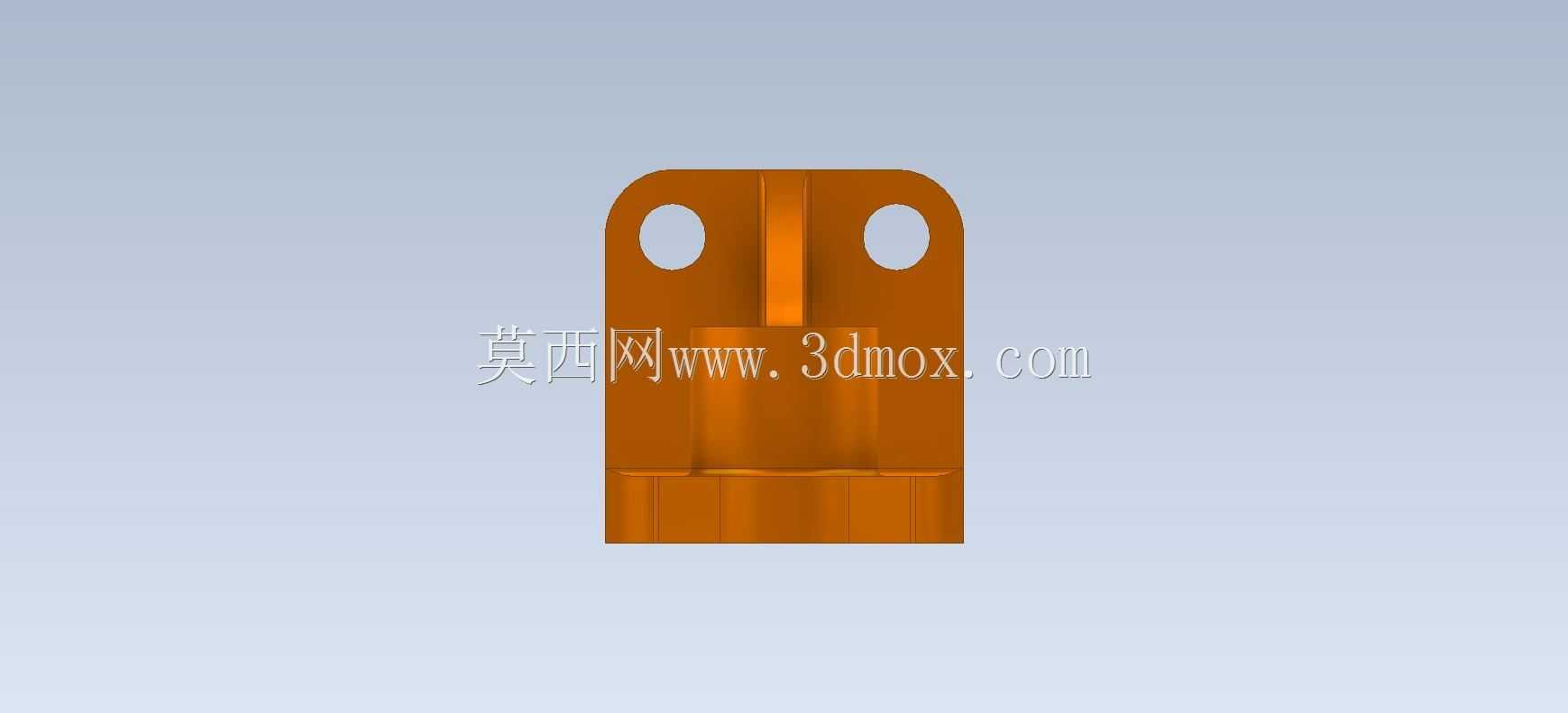

　　从结构设计逻辑来看，这个零件采用了一体化铸造成型后再做机加工的工艺思路，主体分为三个功能区域：底部的三角形安装底板、中部的加强筋连接结构、上部的轴套支撑筒。底部安装底板做了切角处理，三个安装孔呈三角形分布，相比方形四孔安装板，三角形排布在有限的安装空间里能获得更稳定的支撑刚性，同时减少了零件整体的材料用量，安装孔的沉台设计可以让内六角螺栓安装后头部不突出板面，避免和周边运动部件发生干涉。中部的加强筋从底板斜向延伸到轴套筒的侧壁，筋板的厚度做了均匀过渡，没有出现壁厚突变的位置，不管是做铸造工艺还是3D打印验证，都能有效减少成型过程中的应力集中，避免零件受载时从筋板和筒体的连接位置断裂。上部的轴套筒是核心的功能部位，内孔做了公差配合设计，用来和转动轴形成间隙配合或者加装无油衬套，筒体的高度根据轴的悬臂长度做了匹配，足够的支撑长度可以让轴在转动时保持稳定，不会出现径向窜动。

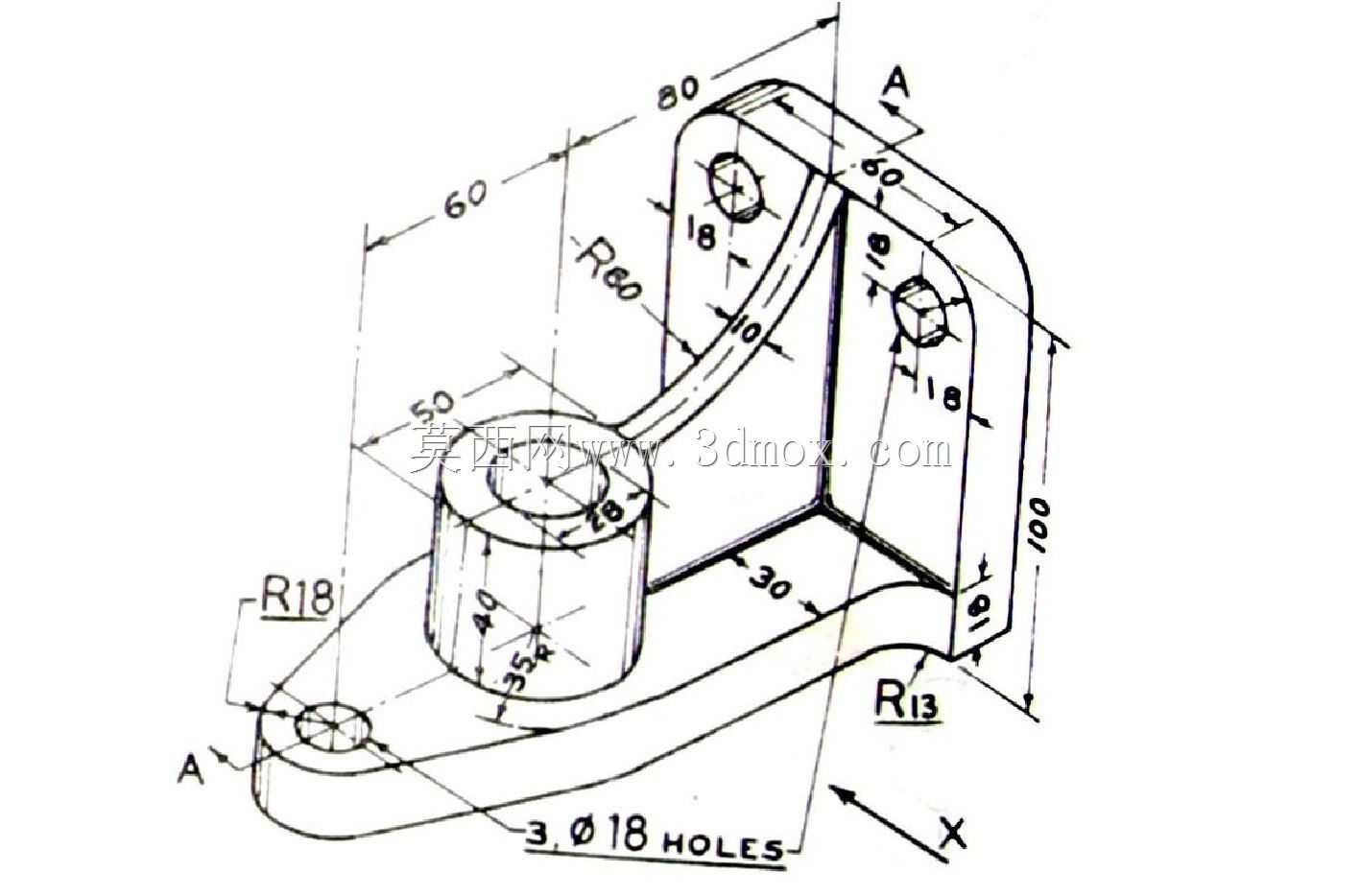

　　做这类零件的三维建模时，首先要确定安装边界：底部三个安装孔的孔距要匹配常用的铝型材安装孔位标准，比如适配4040型材的孔距排布，安装孔的直径要对应M6或者M8的内六角螺栓尺寸，底板的厚度要保证螺栓拧紧时不会出现板面变形，通常这类小尺寸支撑座的底板厚度在6-8mm区间即可。轴套部分的内孔尺寸要根据所支撑的轴径确定，比如常见的10mm、12mm光轴，内孔的公差带选H7即可满足普通转动配合的需求，筒体的外径要保证足够的壁厚，避免轴受径向力时筒体开裂，通常壁厚不小于内孔直径的四分之一。加强筋的设计要注意拔模角度，如果是铸造件，筋板的拔模斜度取1-2度即可，如果是机加工件则可以做成等厚筋板，筋板和底板、筒体的连接位置要做R2-R3的圆角过渡，减少应力集中点。

　　实际选型使用时，要注意这个零件的承载边界：这类一体式轴座适合承受中等以下的径向载荷，比如输送线的从动滚轮支撑、小型气动摆台的转轴支撑，不适合用在大冲击载荷或者大扭矩输出的轴端，比如电机主轴的支撑就需要选用标准的带座轴承，而不是这类一体式铸造轴座。安装时要保证底板和安装面完全贴合，如果安装面存在平面度误差，要在安装时加调整垫片，避免底板被强行压紧后出现内孔变形，导致轴转动卡滞。轴套内如果加装衬套，要注意衬套的压装公差，避免过盈量太大导致内孔收缩，影响轴的转动灵活性。

　　从建模练习的角度来说，这类零件是非常好的基础特征训练案例，涵盖了拉伸、切除、筋、圆角、拔模等常用的三维建模特征，建模过程中要注意特征的先后顺序，先做主体的底板和筒体，再添加加强筋，最后做安装孔和圆角，避免因为特征顺序错误导致后续修改时出现特征失败。同时建模时要充分考虑工艺性，比如所有的棱边都要做倒角或者圆角处理，避免加工后出现锋利的边角，安装孔的入口要做倒角，方便螺栓顺利导入。
