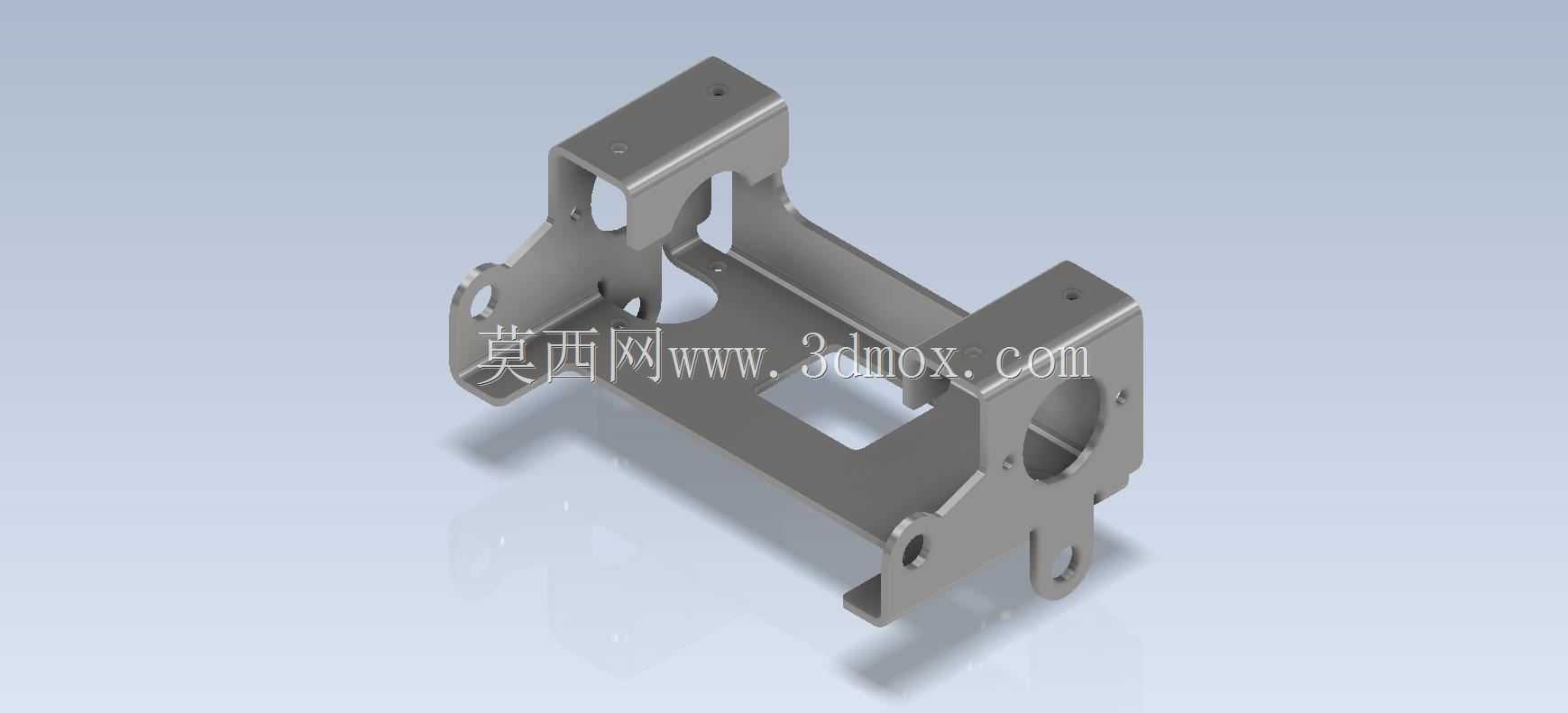

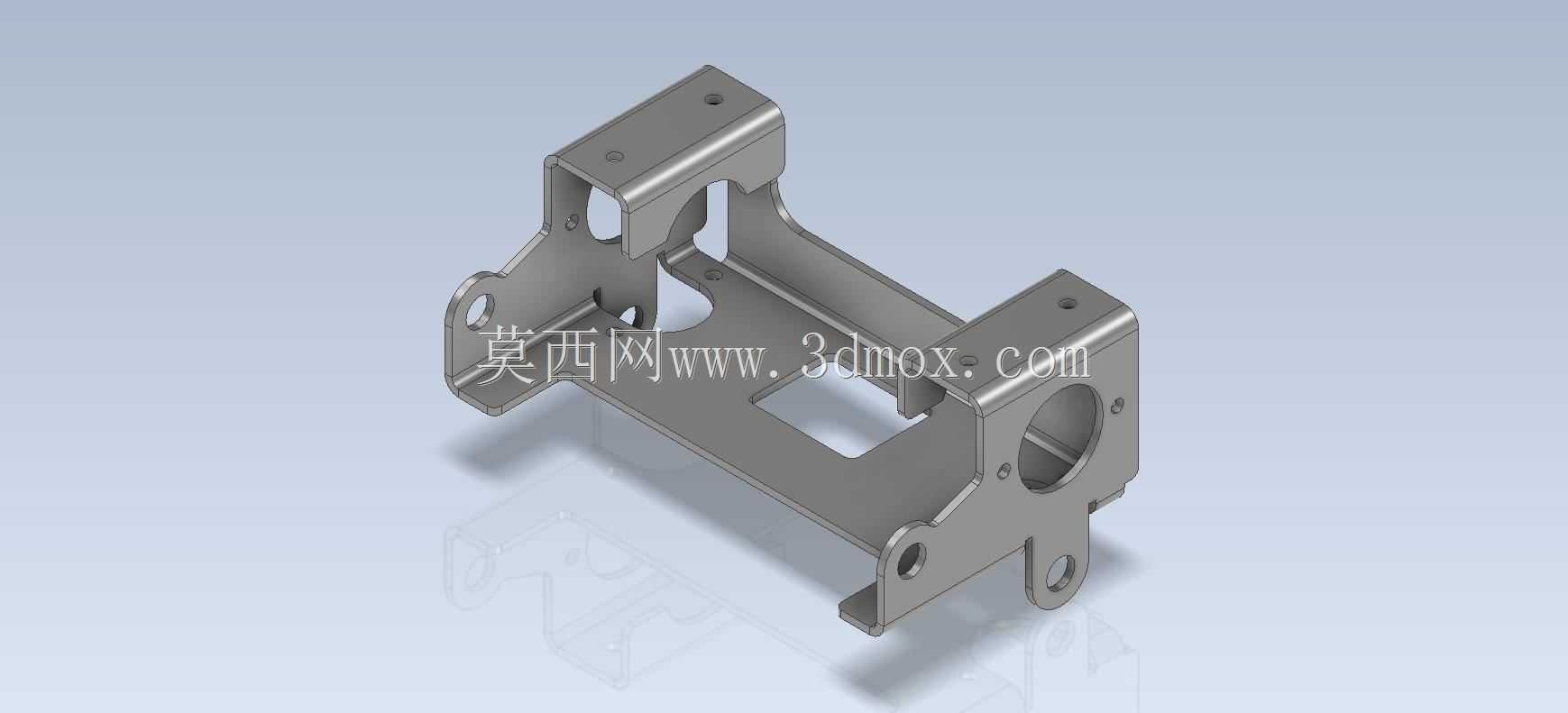

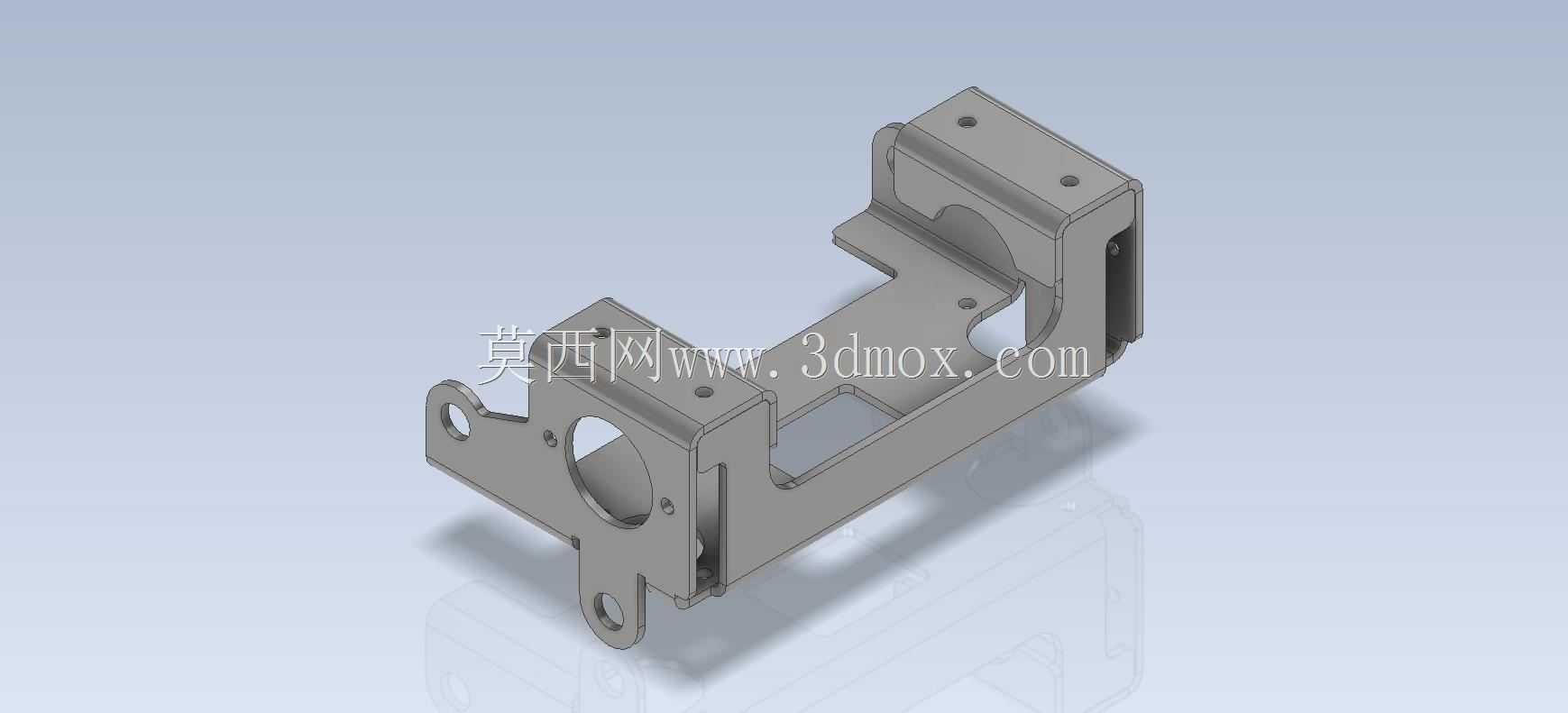

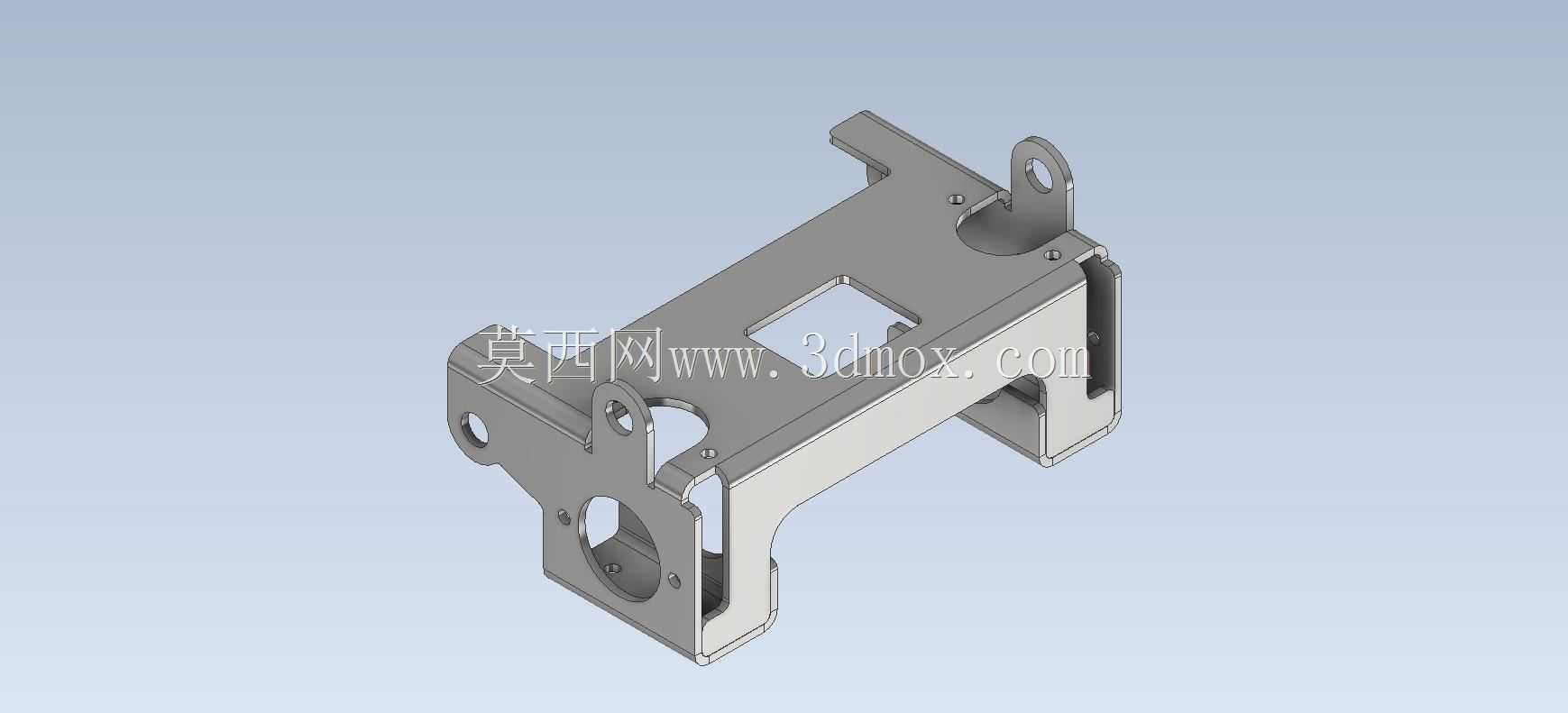

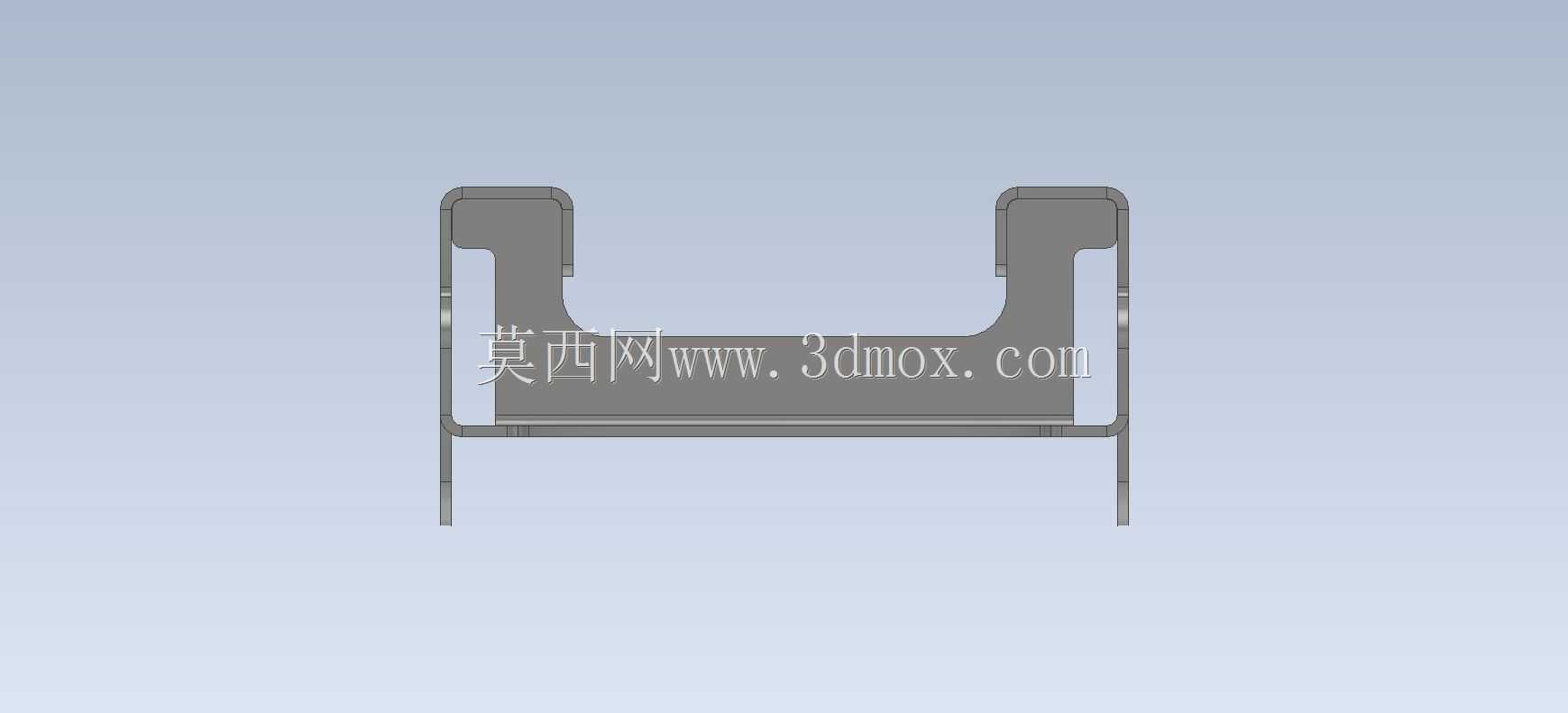

这类钣金支撑构件多应用在中小型机电设备的内部安装场景,常见于工业控制模块、小型动力单元、传感检测组件的承载固定环节,在紧凑的设备腔体内部承担部件定位、载荷分散、安装基准的作用,区别于铸造或机加工的一体式支架,薄板弯折成型的结构在保证足够支撑刚度的前提下,能大幅降低构件自重,同时减少材料占用与加工工序,适配批量生产的成本控制需求。从实际使用场景来看,这类支架往往需要在有限的安装空间内,同时完成多个方向的部件对接,构件上预留的不同规格开孔,分别对应主体固定螺栓穿装、外接部件的定位销对接、线缆或管路的避让通道,部分带翻边的开孔结构还能提升孔位处的结构强度,避免薄板受力后出现孔位撕裂、形变错位的问题。设计这类钣金构件时,

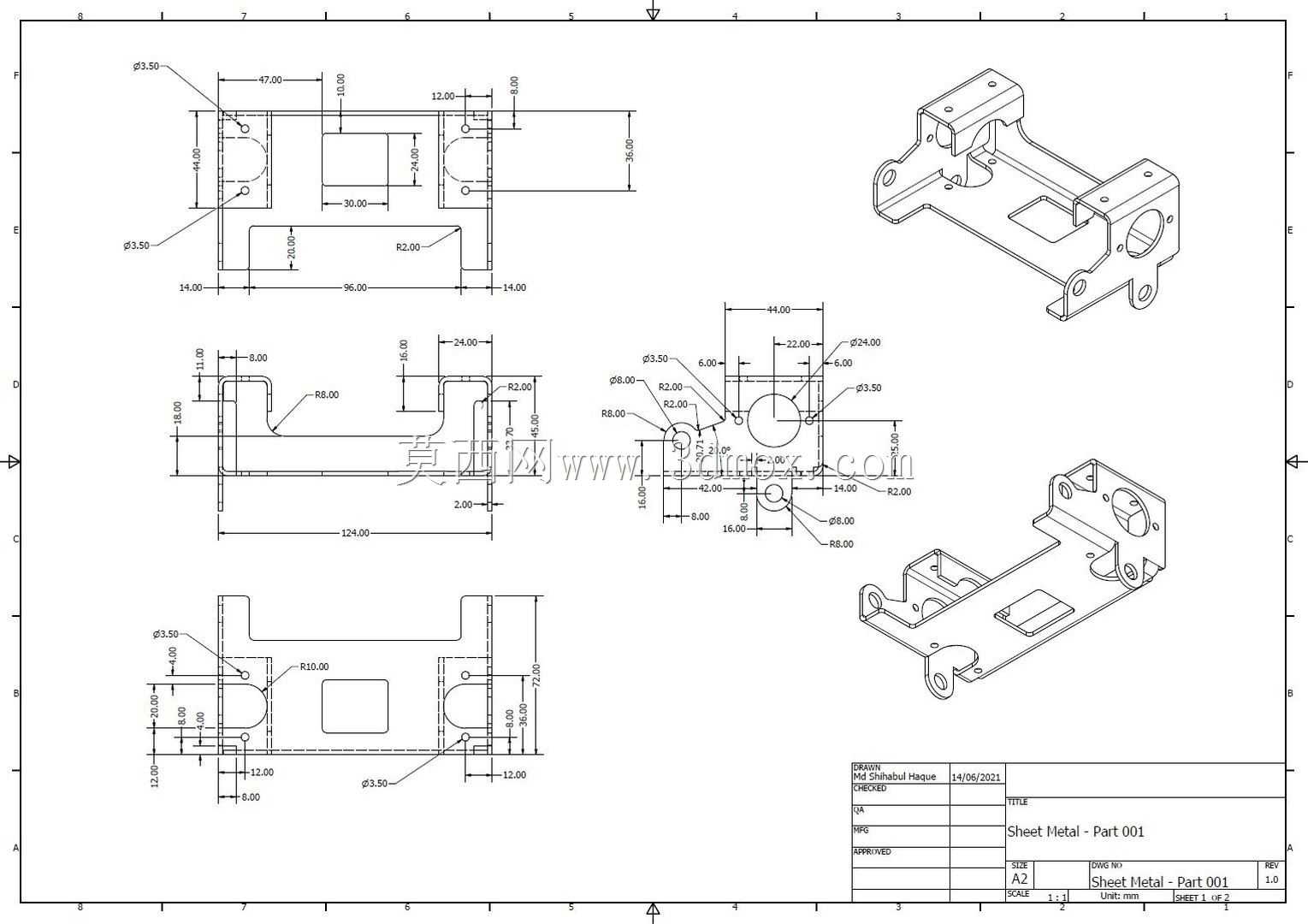

首先要匹配所承载部件的安装孔位坐标,保证对接面的平面度公差控制在合理范围,避免安装后部件出现倾斜、应力集中的问题;弯折处的圆角半径需要匹配所选板材的厚度,防止弯折加工时出现板材开裂、回弹超差的情况,同时要预留足够的安装操作空间,保证螺栓紧固时工具能顺利抵达操作位置,不会出现结构干涉。构件的整体外形采用多面弯折的盒式加强结构,相比单一平板的支撑形式,侧边的弯折翻边相当于内置的加强筋,能在不额外增加补强件的情况下提升整体抗扭、抗弯性能,各个安装面的边界尺寸严格适配设备内部的安装腔空间,不会和周边的其他构件、运动部件产生位置冲突,安装时可通过支架上的基准孔快速完成定位,减少现场装配的调整时间。在实际工况中,

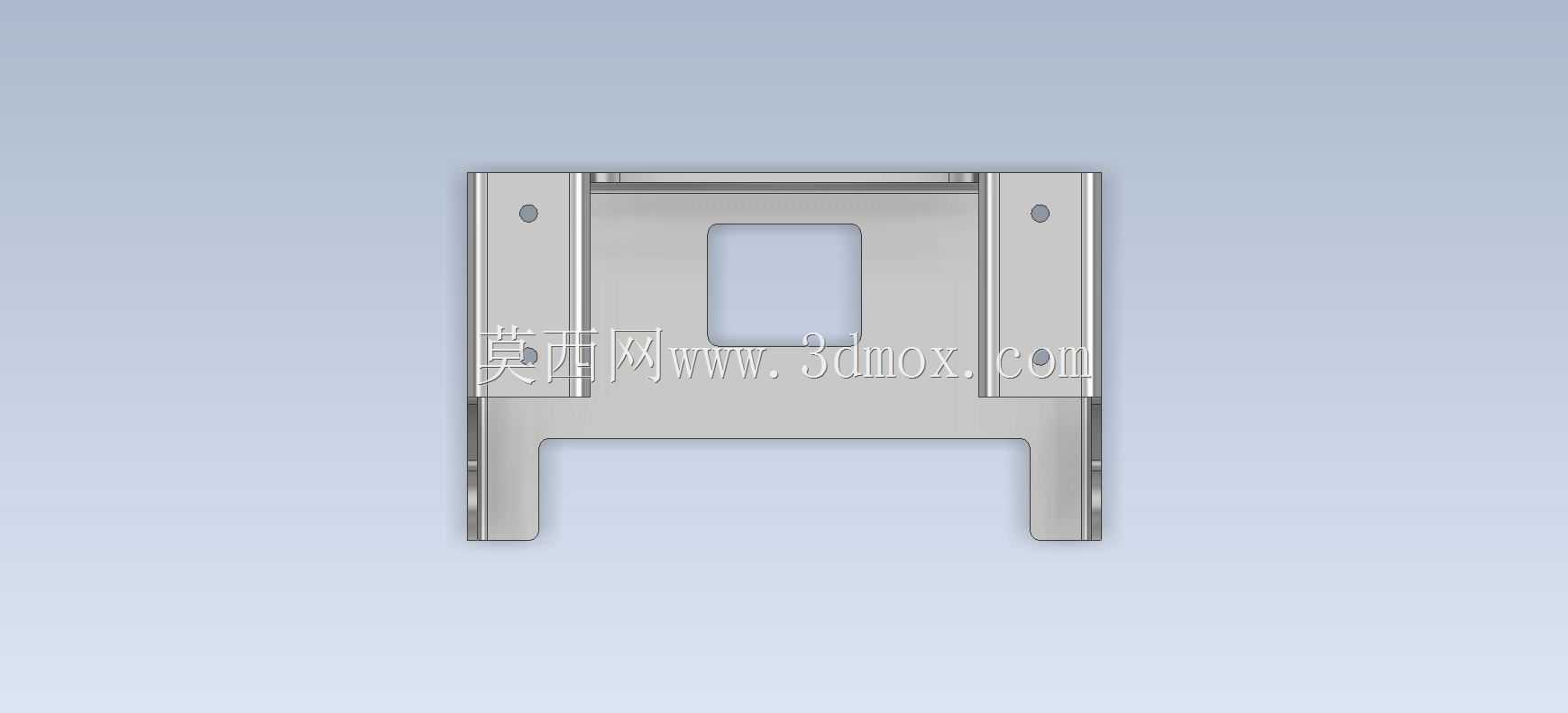

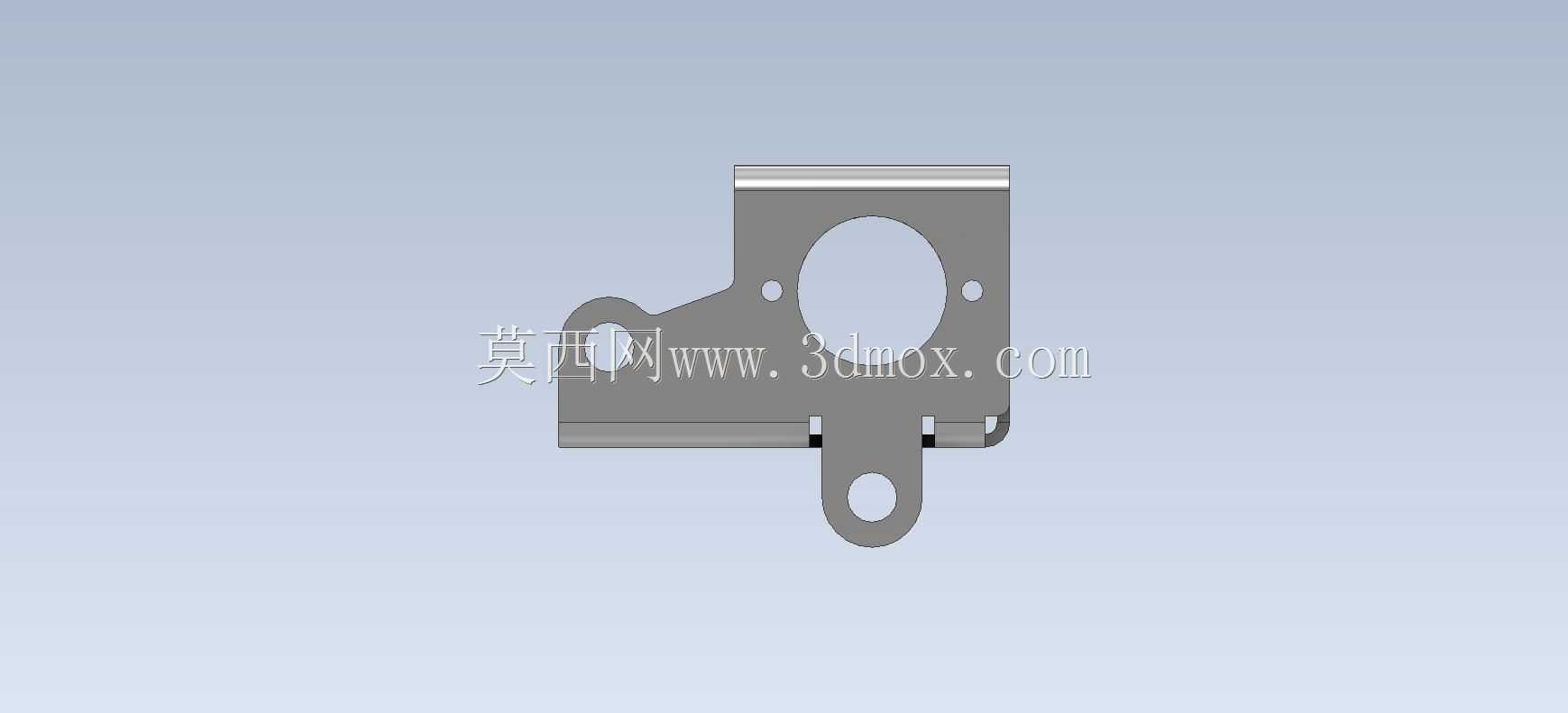

这类支架不仅要承受所承载部件的静态载荷,还要兼顾设备运行时产生的振动载荷,因此在结构设计时,会在应力集中的弯折交汇处预留应力释放的缺口,避免长期振动下出现疲劳裂纹,部分对接面的凸台结构是通过钣金冲压一体成型的,不需要额外焊接凸台螺母,既减少了焊接变形的风险,也能保证螺纹对接的垂直度,提升装配的一致性。不同方向的安装支耳分别对应设备腔体侧壁、内部安装横梁的固定点位,支耳上的长圆孔设计可以抵消部分加工与装配的累计误差,降低对零件加工精度的严苛要求,提升装配效率;构件上的镂空区域一方面是为了避让所承载部件的突出结构,给部件的接线端、散热端预留足够的操作与散热空间,另一方面也能进一步减轻构件自重,减少材料消耗。从加工工艺角度看,

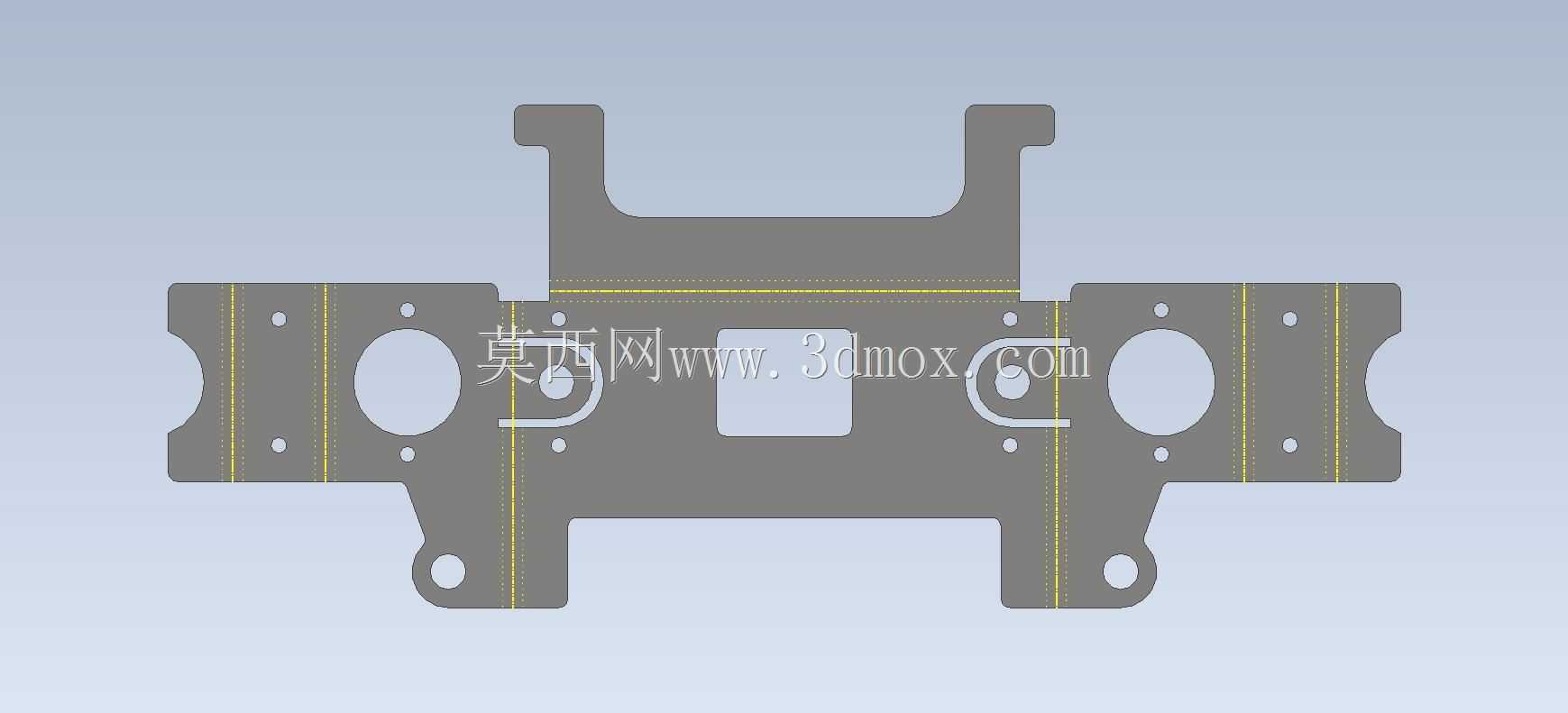

整个构件采用单张薄板经激光切割下料、数控折弯成型,不需要额外的焊接拼接工序,所有的弯折角度、开孔位置都可以通过数控设备保证精度,批量生产时的一致性较好,表面处理可根据使用环境选择镀锌、喷塑等工艺,提升构件的防锈、抗腐蚀能力,适配不同的工业使用场景。在选型适配时,需要确认支架的各个安装面的承载能力,根据所支撑部件的重量核算板材厚度是否满足载荷要求,同时核对各个安装孔位的相对位置尺寸,保证和待安装部件、设备腔体的固定点位完全匹配,避免出现安装错位的问题;对于有散热需求的安装场景,支架上的镂空区域可以配合设备内部的风道设计,引导气流穿过承载部件的散热表面,提升设备运行时的散热效率,避免局部热量堆积影响部件使用寿命。
- 上一篇:钣金L型安装固定支架结构设计
- 下一篇:钣金设备防护外壳结构设计方案
- 全部评论(0)
- 模板大小: 1.24 MB
- 售价:5金币
- 下载次数: 41
- 系统要求: Autodesk Inventor,Rendering
- 软件分类: 通用五金配件
