钣金设备防护外壳结构设计方案

　　这类钣金壳体在工业现场的应用覆盖范围极广，小到桌面式测试仪器、小型工控模块，大到分布式控制单元、现场信号采集终端的外层防护，都能见到同结构形式的钣金外壳身影。不同于塑料注塑外壳的成型限制，钣金折弯拼接的结构在小批量定制场景下的适配性更强，不需要投入高额的模具成本，仅通过激光下料、数控折弯、压铆拼接就能完成成品制作，对于迭代速度快、定制化需求多的工业设备品类来说，这种结构的综合制造成本与交付周期都具备明显优势。

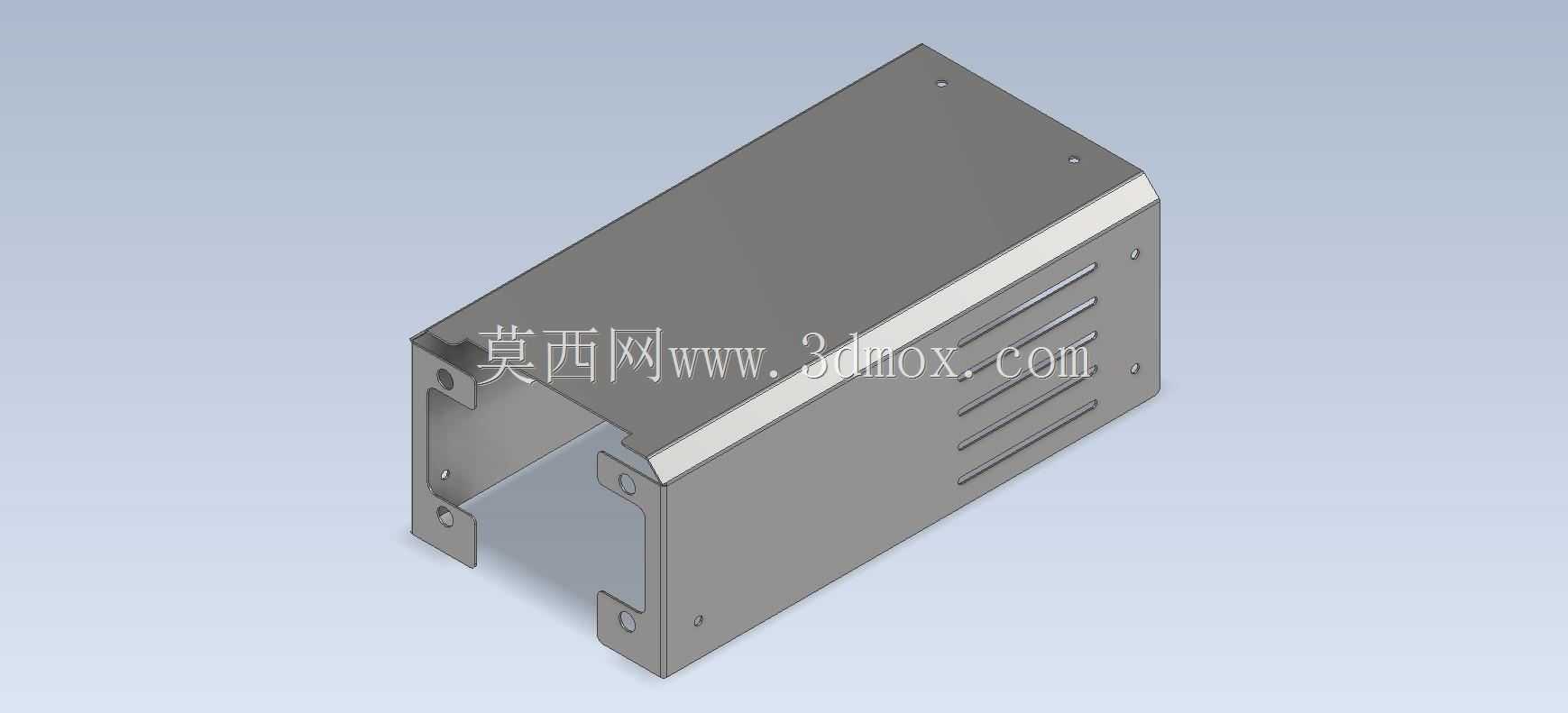

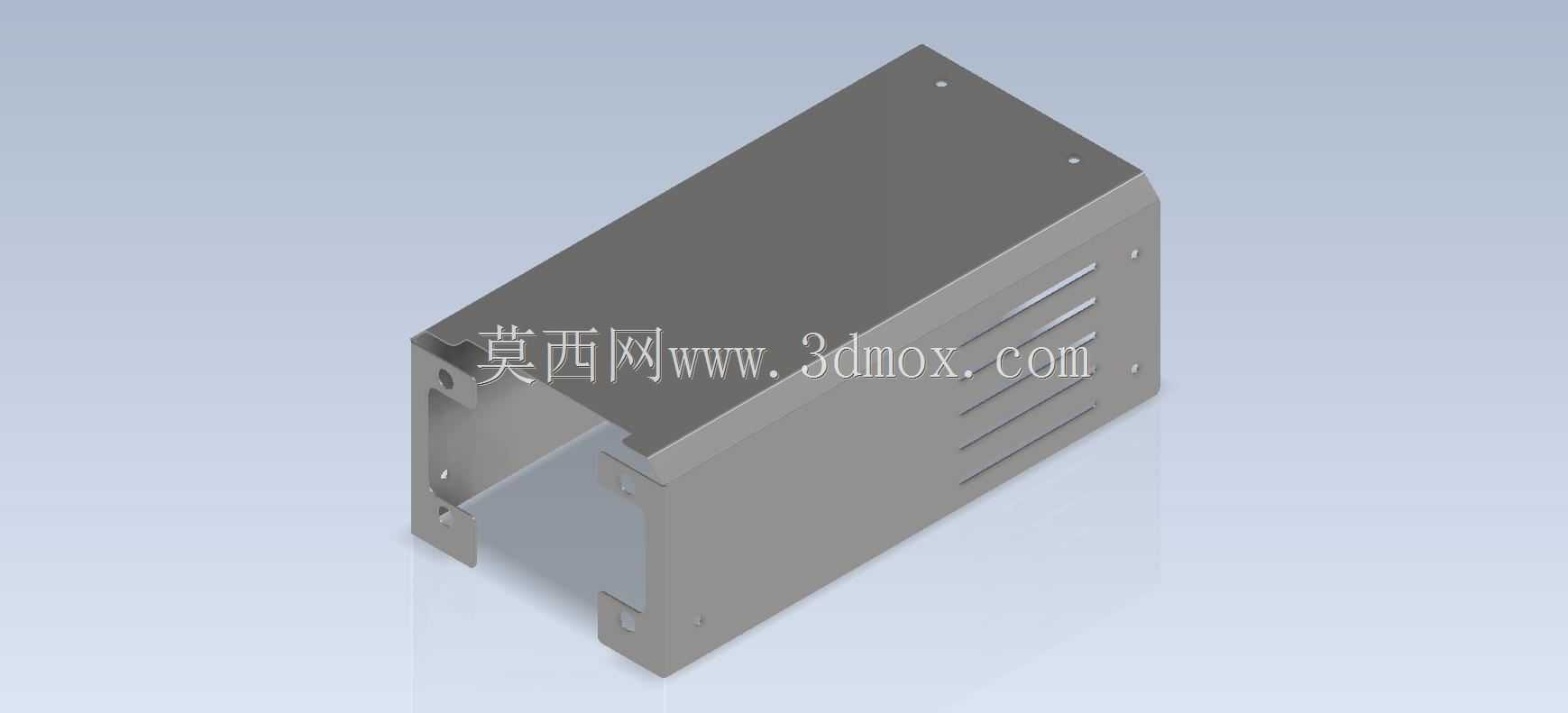

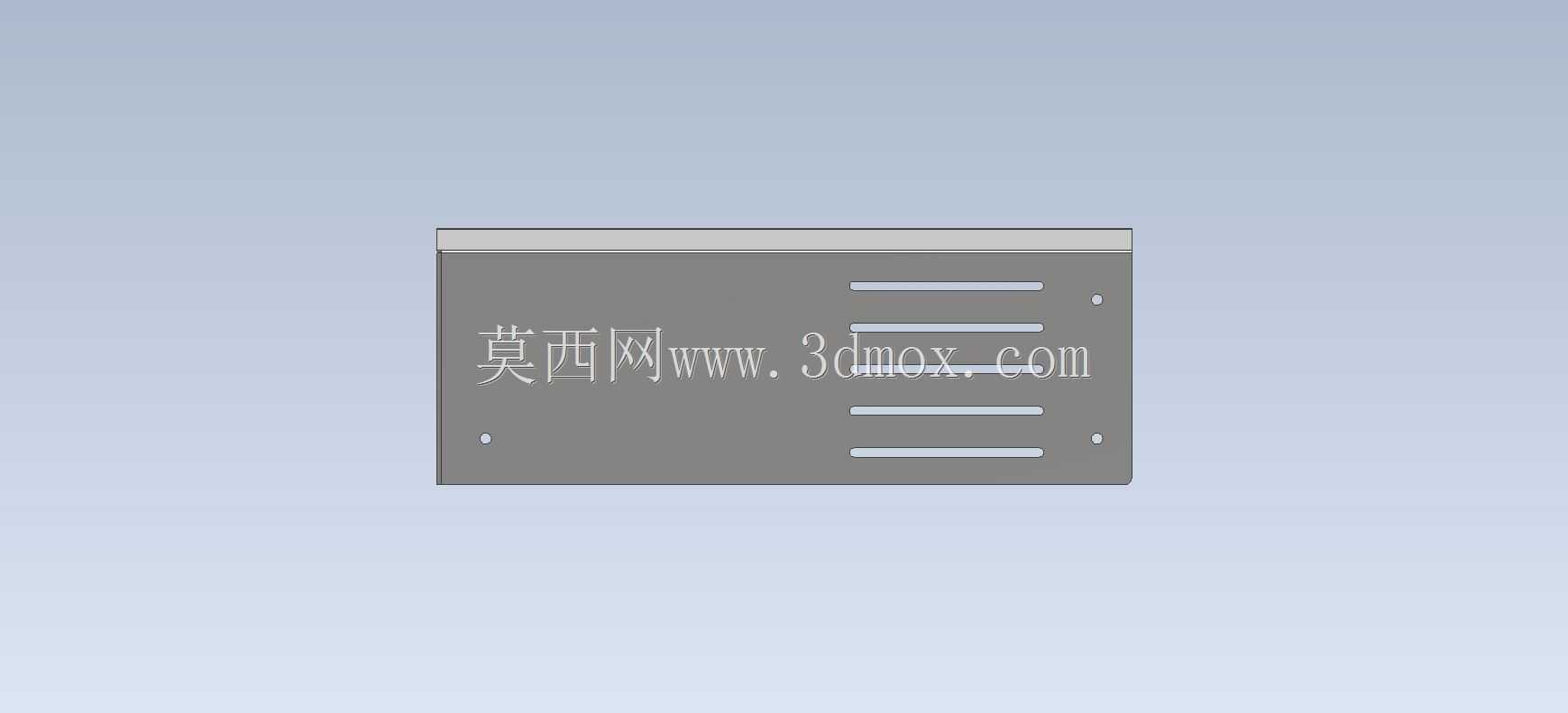

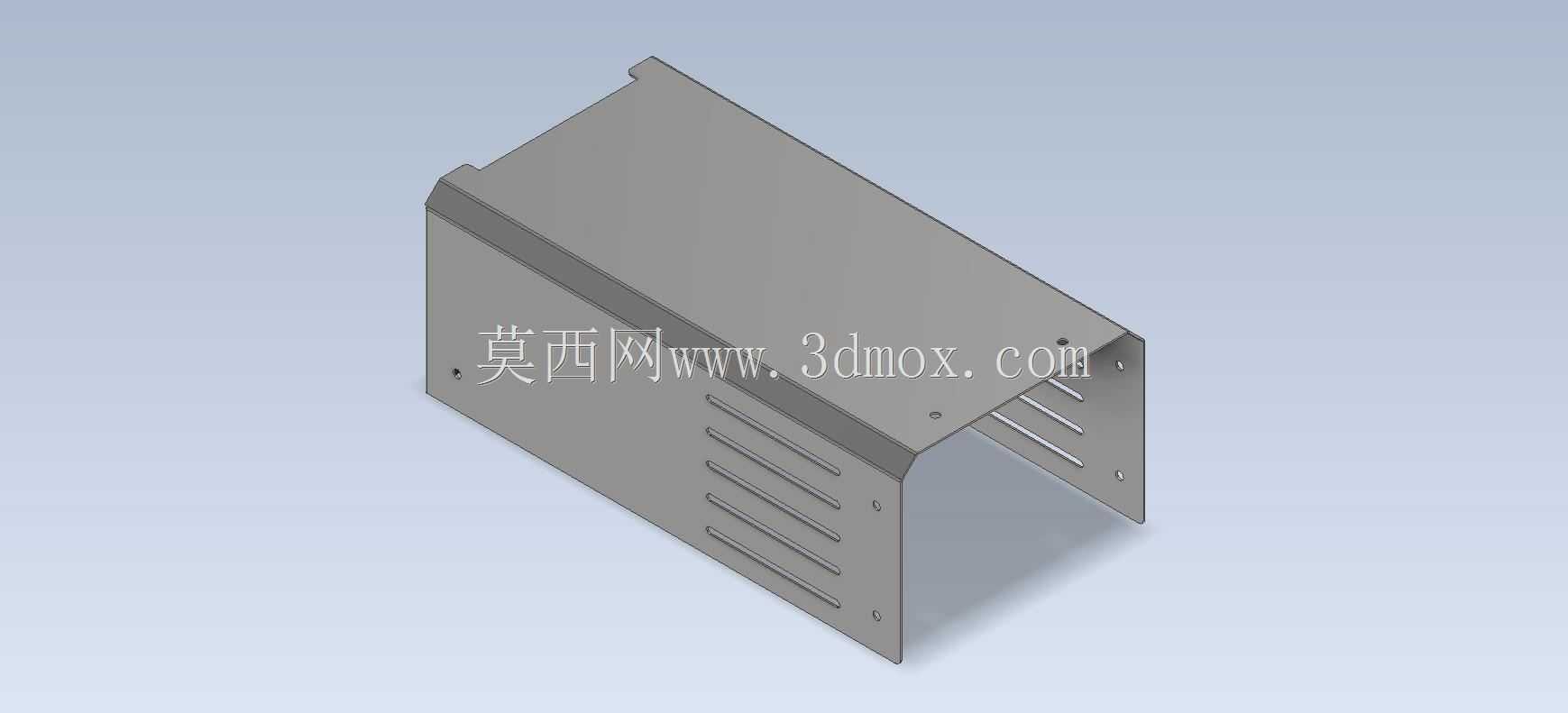

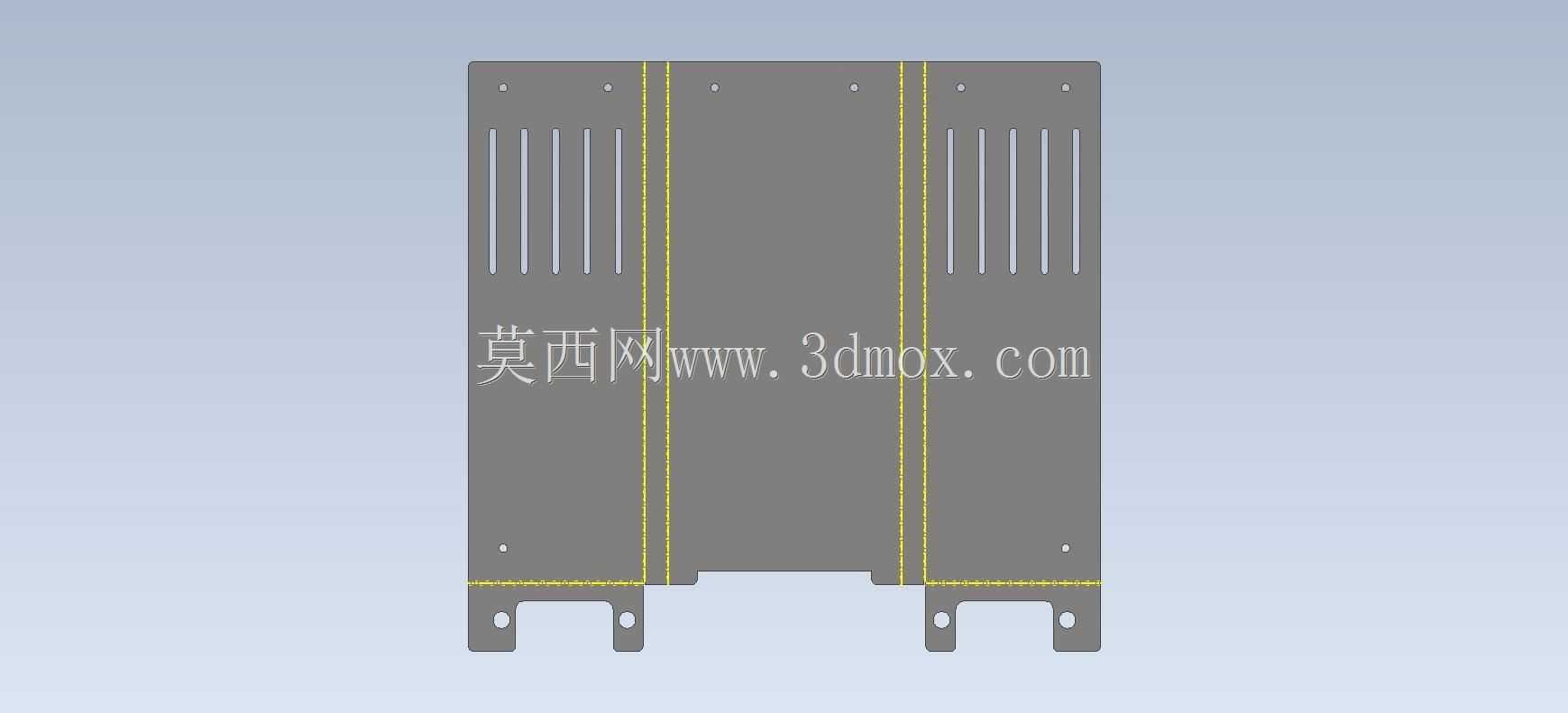

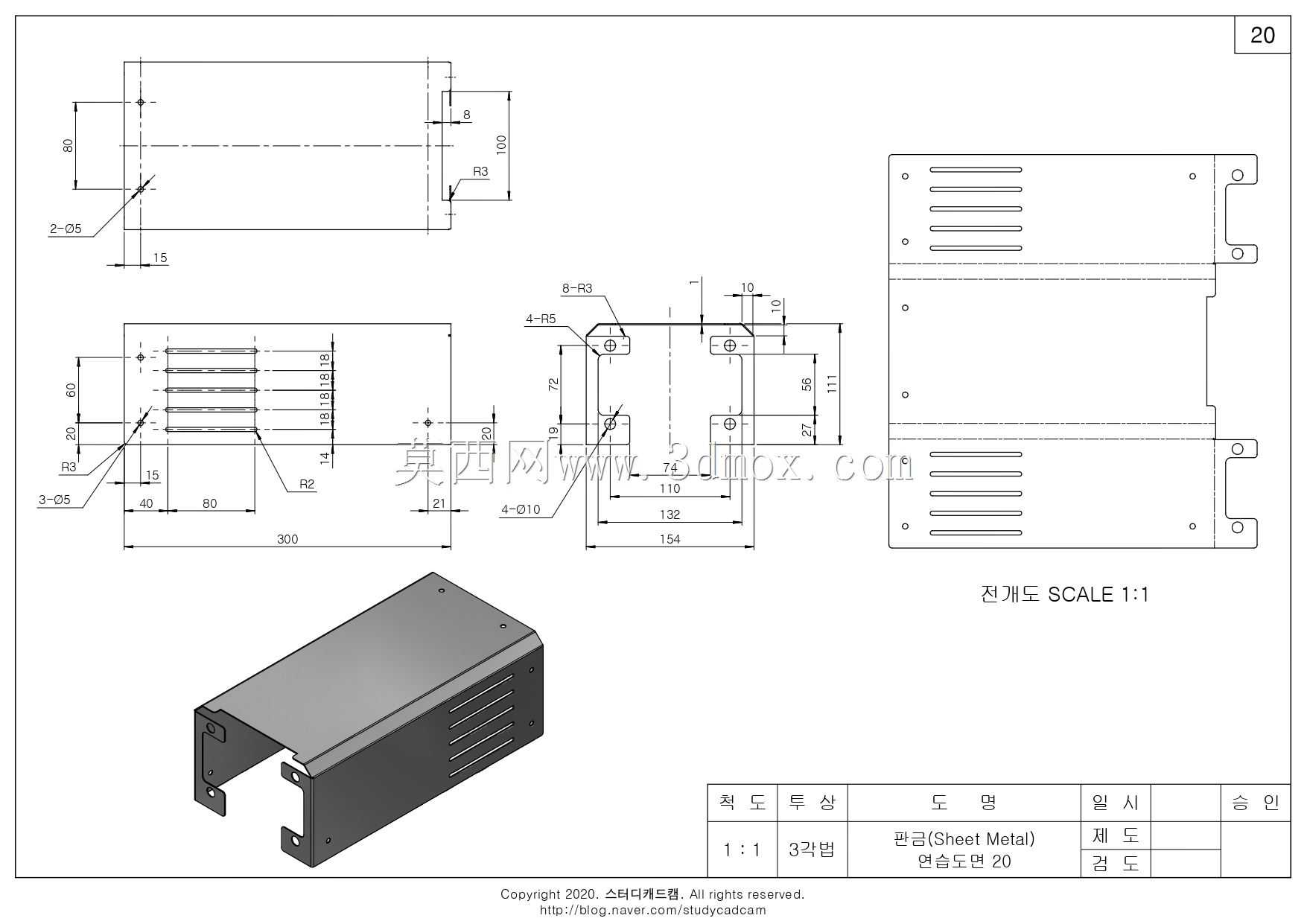

　　从实际使用场景的需求出发，这个壳体的结构设计首先考虑的是内部组件的安装兼容性，壳体内部预留的平整安装面可以直接固定PCB主板、电源模块、接线端子排等常规工控组件，侧边的开槽结构并非随意布置，长条形的通风槽顺着壳体长度方向排布，既可以在设备运行时形成自然对流的散热通道，带走内部电路工作产生的积热，又能避免大尺寸异物直接落入壳体内部触碰带电部件，兼顾散热效率与基础防护能力。壳体顶部的两个小孔是专门预留的固定安装位，既可以配合自攻螺丝将上盖板与主体框架锁紧，也能根据安装需求扩展壁挂固定件，满足桌面放置、壁挂安装、机架嵌入等不同的现场安装要求。

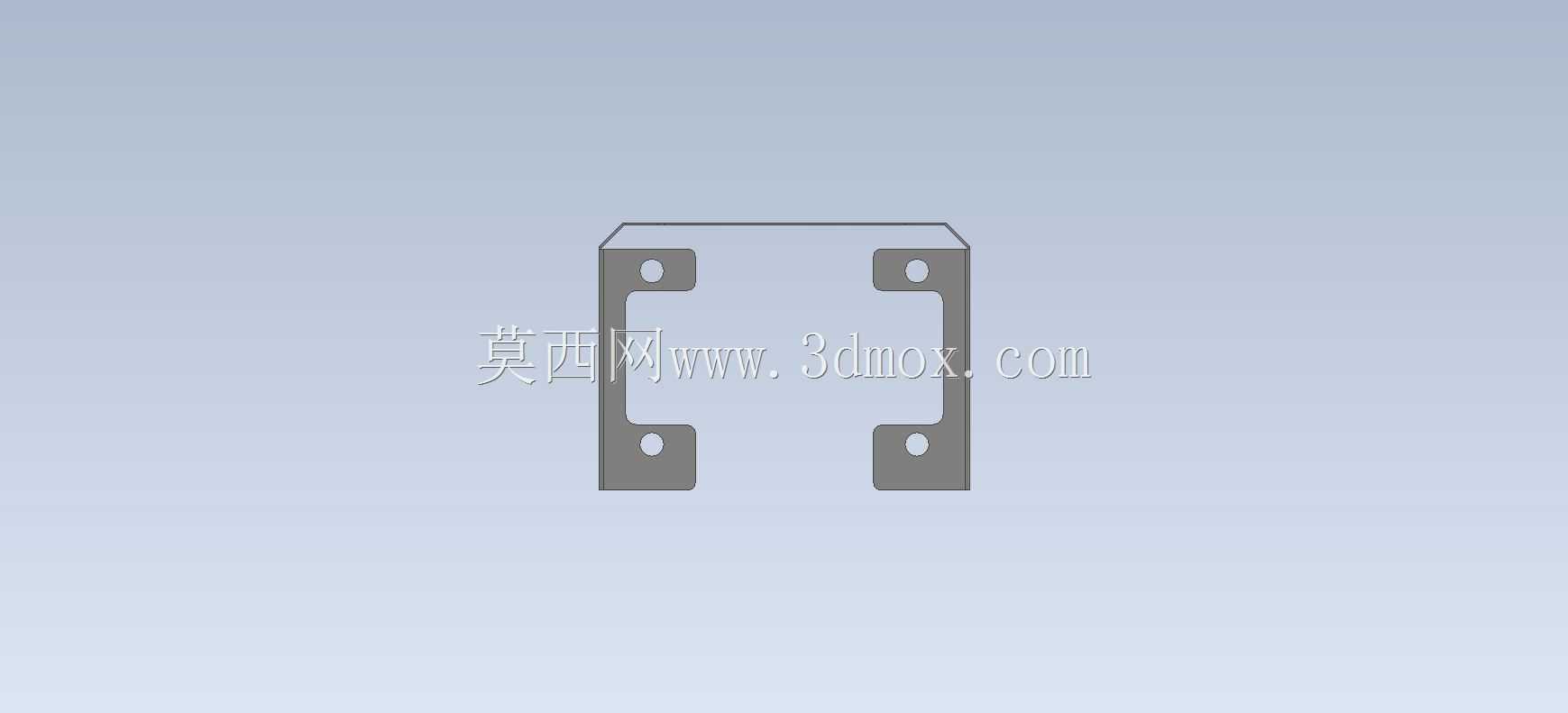

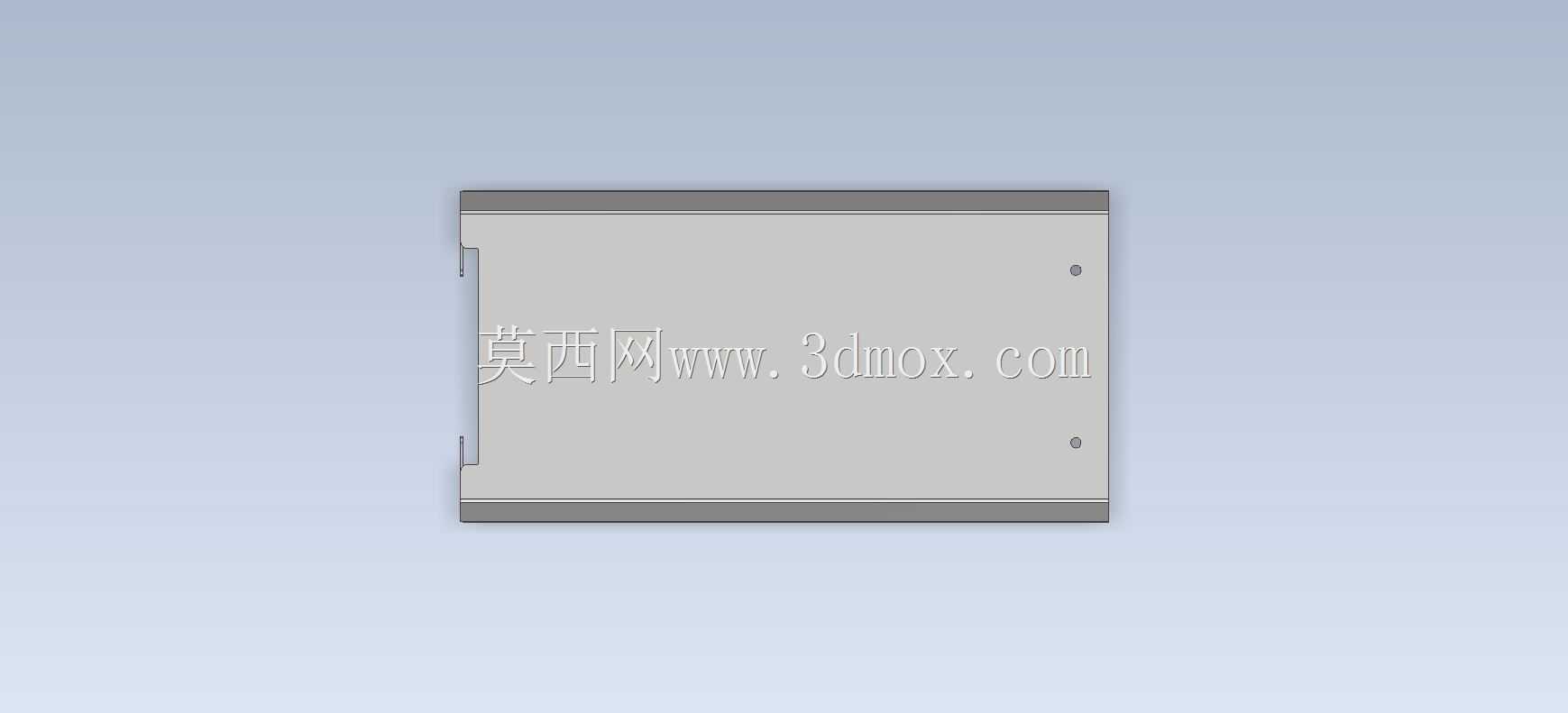

　　在结构设计的细节处理上，壳体的折弯边都做了对应的止裂槽设计，避免折弯过程中板材出现撕裂变形，拼接位置的压铆螺母柱提前在钣金下料阶段就完成定位压合，不需要后期焊接固定，既保证了拼接位置的连接强度，也避免焊接带来的板材变形、焊疤打磨等后续工序，整体装配完成后拼接缝隙均匀，外观平整度更好。壳体开口端的折边做了内翻处理，一方面可以提升壳体整体的结构刚性，减少长条形钣金件容易出现的侧弯变形问题，另一方面内翻的折边可以作为端盖的安装定位面，配合对应的端盖零件就能完成壳体两端的封闭，不需要额外增加定位结构。

　　关于安装边界的考量，设计阶段就已经规避了超出常规安装空间的突出结构，壳体整体为规整的长方体构型，外部没有多余的凸起结构，在多台设备并排布置或者嵌入标准机架安装时，不会因为局部突出出现安装干涉，相邻设备之间可以紧密排布，有效节省安装空间。壳体的板材厚度选择适配常规小型设备的防护需求，既不会因为板材过薄导致壳体容易受力变形，也不会因为板材过厚增加不必要的材料成本与整体重量，单人即可完成设备的搬运与安装作业。

　　从结构强度的角度来看，壳体的各个折弯边形成了连续的加强筋结构，即使受到日常使用中的轻微碰撞、挤压，也不会出现明显的凹陷变形，能够有效保护内部的精密电子组件不受外力损坏。表面处理可以根据使用场景选择喷塑、喷漆或者阳极氧化等不同工艺，既可以提升壳体的防锈耐腐蚀能力，适应车间多粉尘、轻微潮湿的使用环境，也可以通过不同的表面颜色匹配设备整体的外观设计风格。侧边的开槽位置在设计时就避开了内部组件的核心安装区域，即使有少量液体从通风槽溅入，也会顺着壳体的内壁从底部缝隙流出，不会直接积存在内部电路板上造成短路故障，这种细节处理在工业现场的复杂使用环境下尤为实用。
