三耳带孔筒式安装支撑连接座

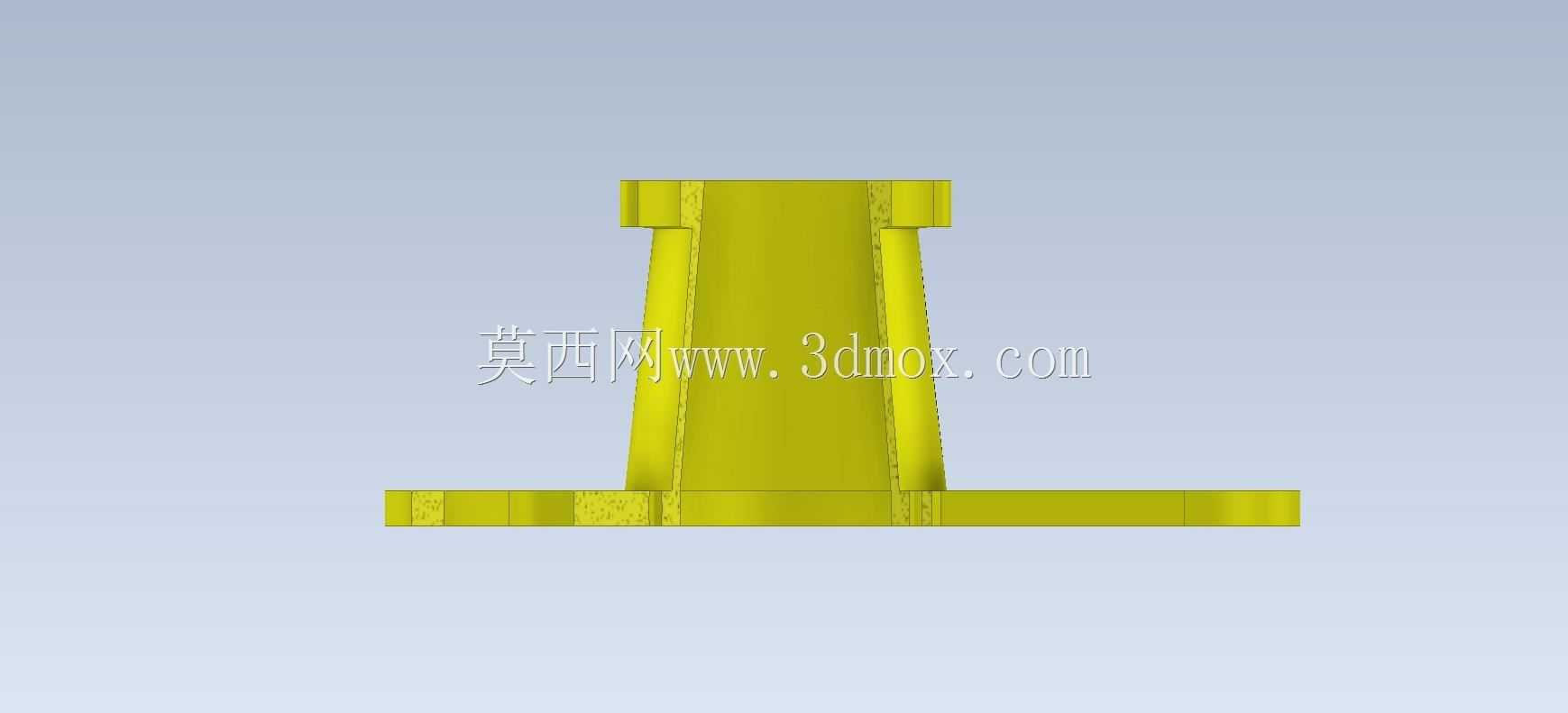

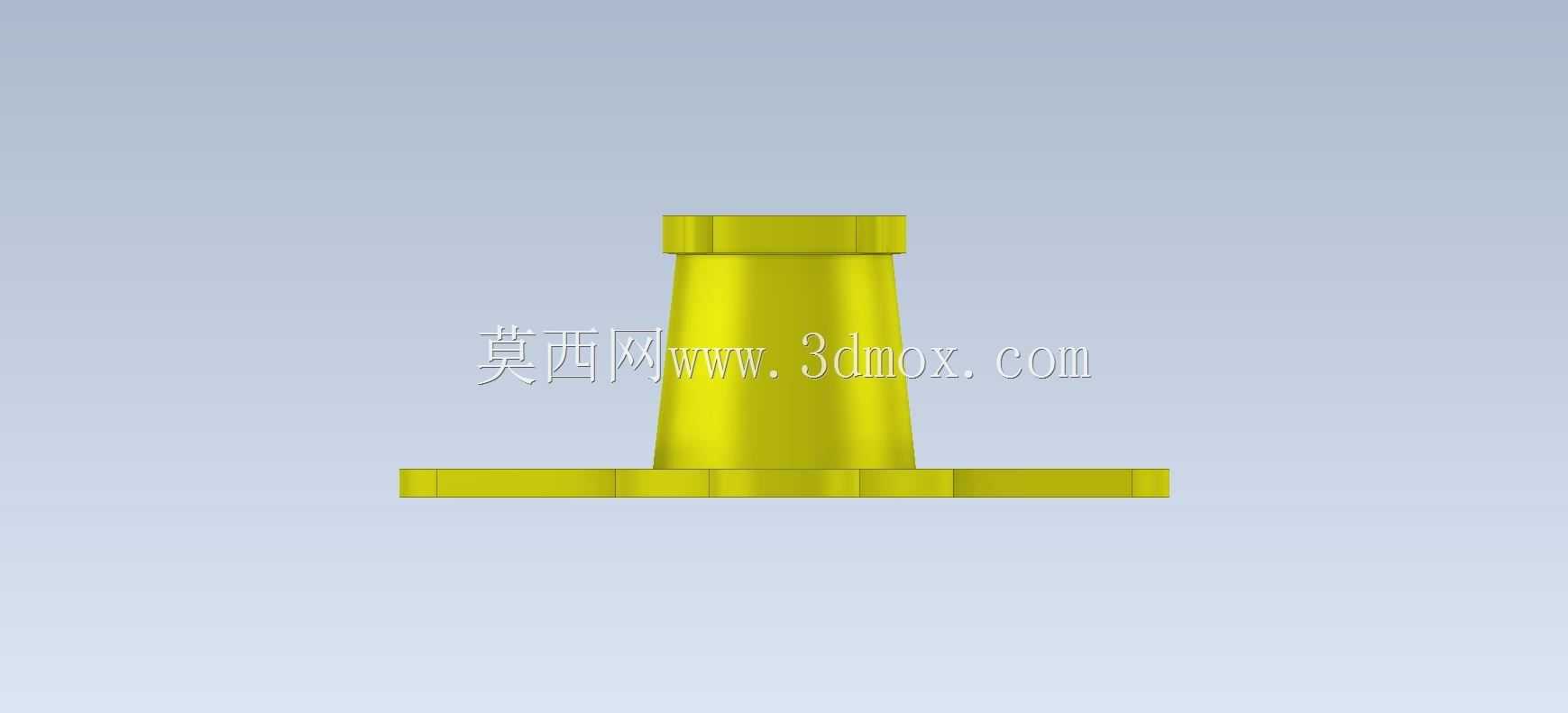

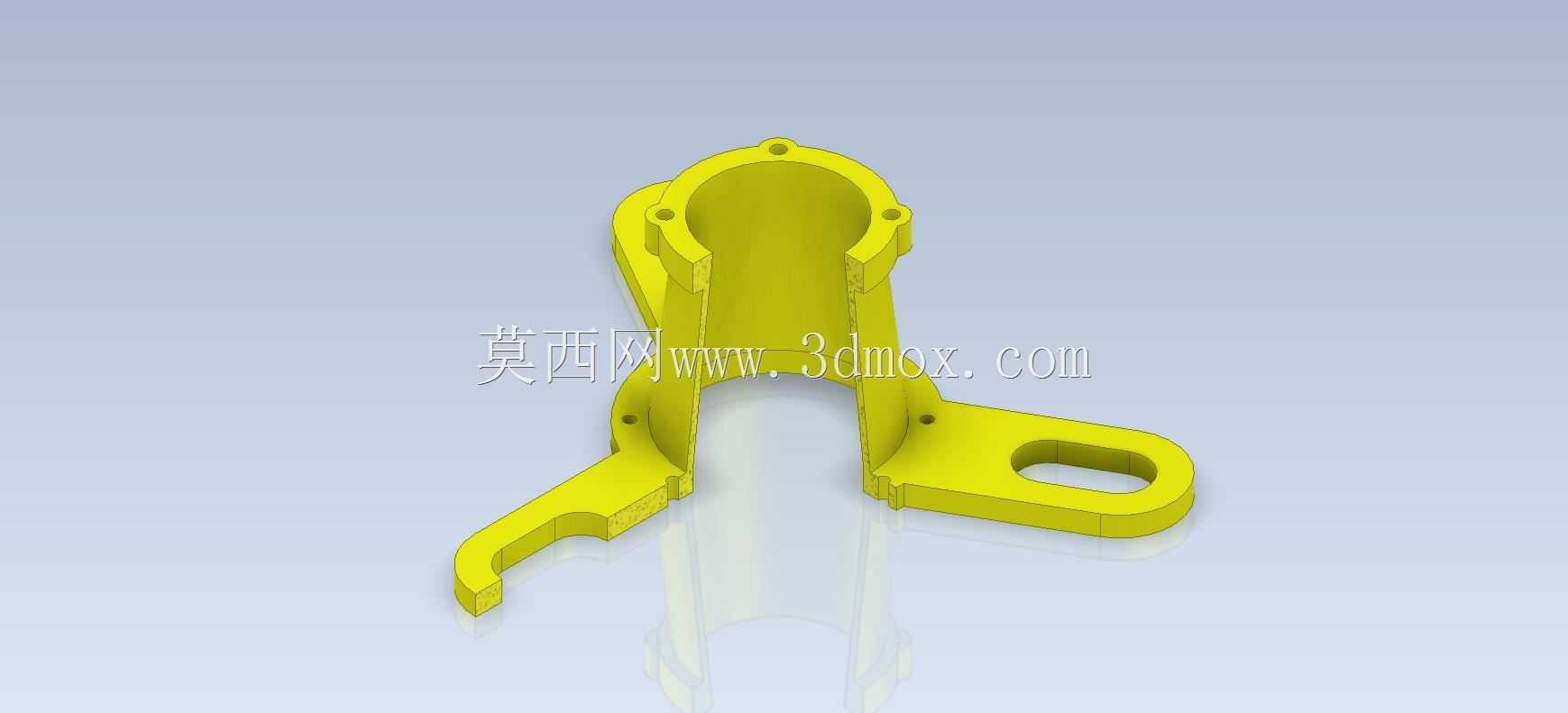

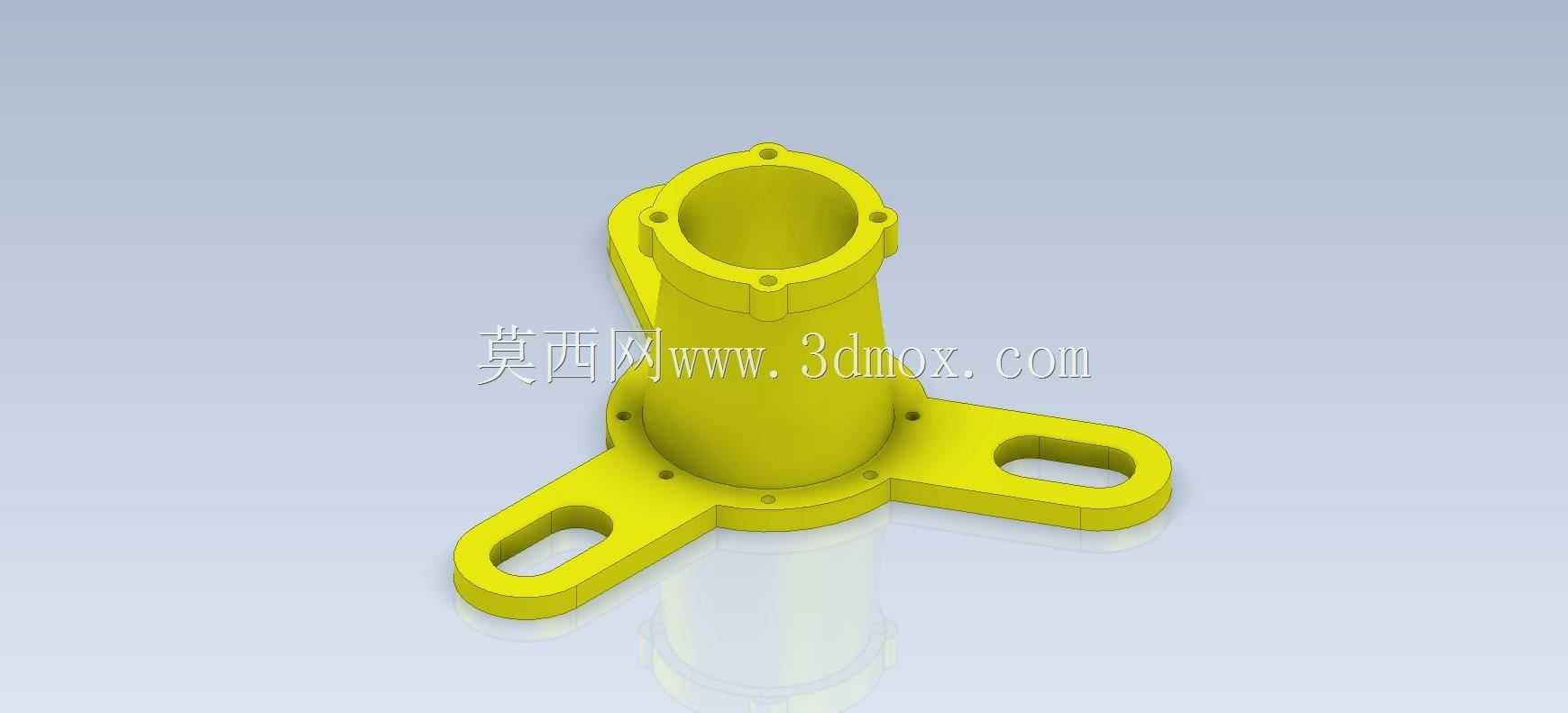

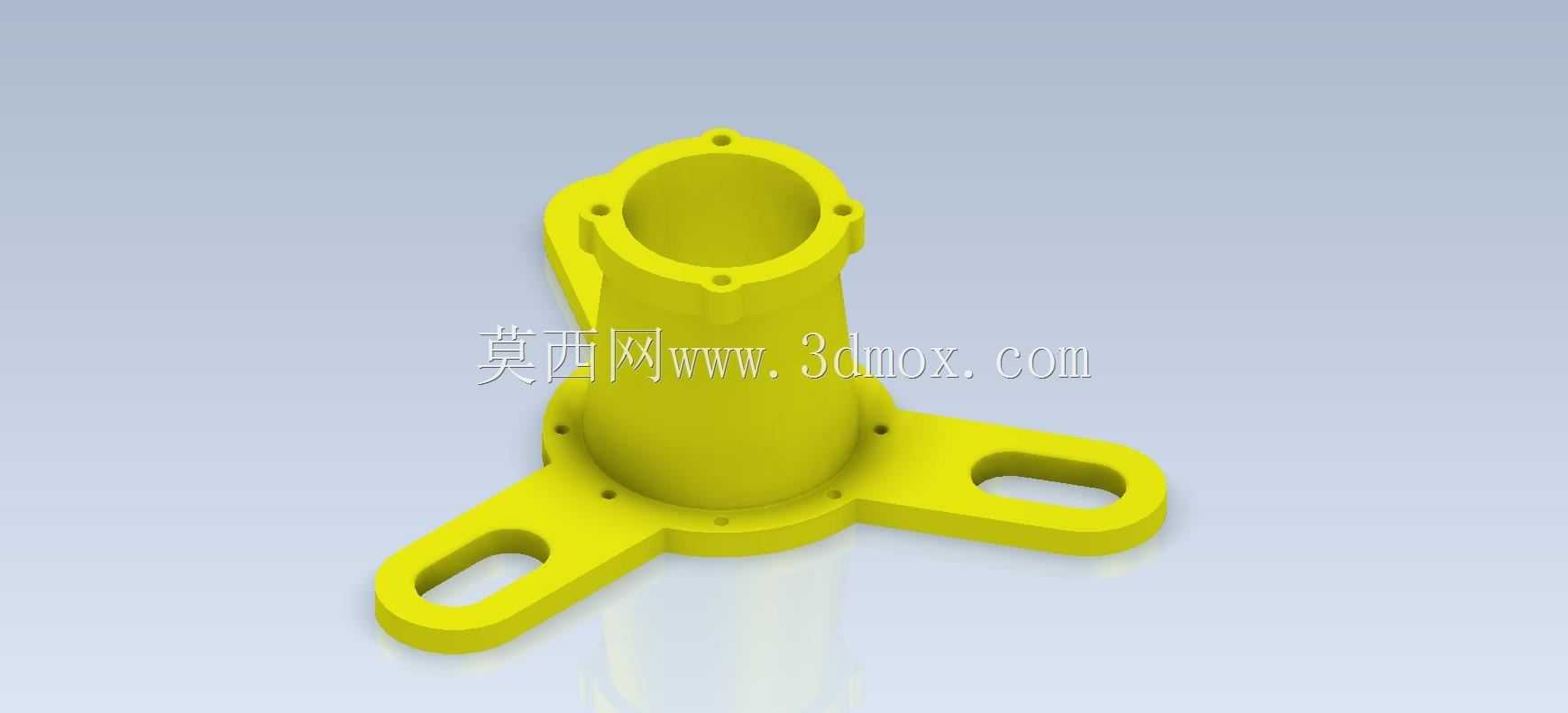

　　这类三耳支撑连接座常见于中小型自动化输送线、轻型工装夹具的机架接驳位置，也会用在小型包装设备的执行元件安装端，核心作用是为竖向布置的轴类、杆类部件提供稳定的底部支撑，同时通过三个耳片实现与下方安装基面的可靠固定，避免竖向部件受径向载荷时出现偏摆、窜动问题。从结构设计逻辑来看，主体采用中空筒式结构，一方面可以大幅降低零件自身重量，减少安装基面的承重负担，另一方面中空内腔可以直接穿装导向轴、气管或者线缆，实现结构功能与走线/穿装功能的集成，不需要额外设计走线槽或者导向套安装位，能有效压缩整体装配空间。筒身上端的法兰边均匀布置了四个小安装孔，用来固定上方对接的导向套、轴承座或者其他功能附件，孔位采用对称分布设计，保证安装时的受力均匀性，

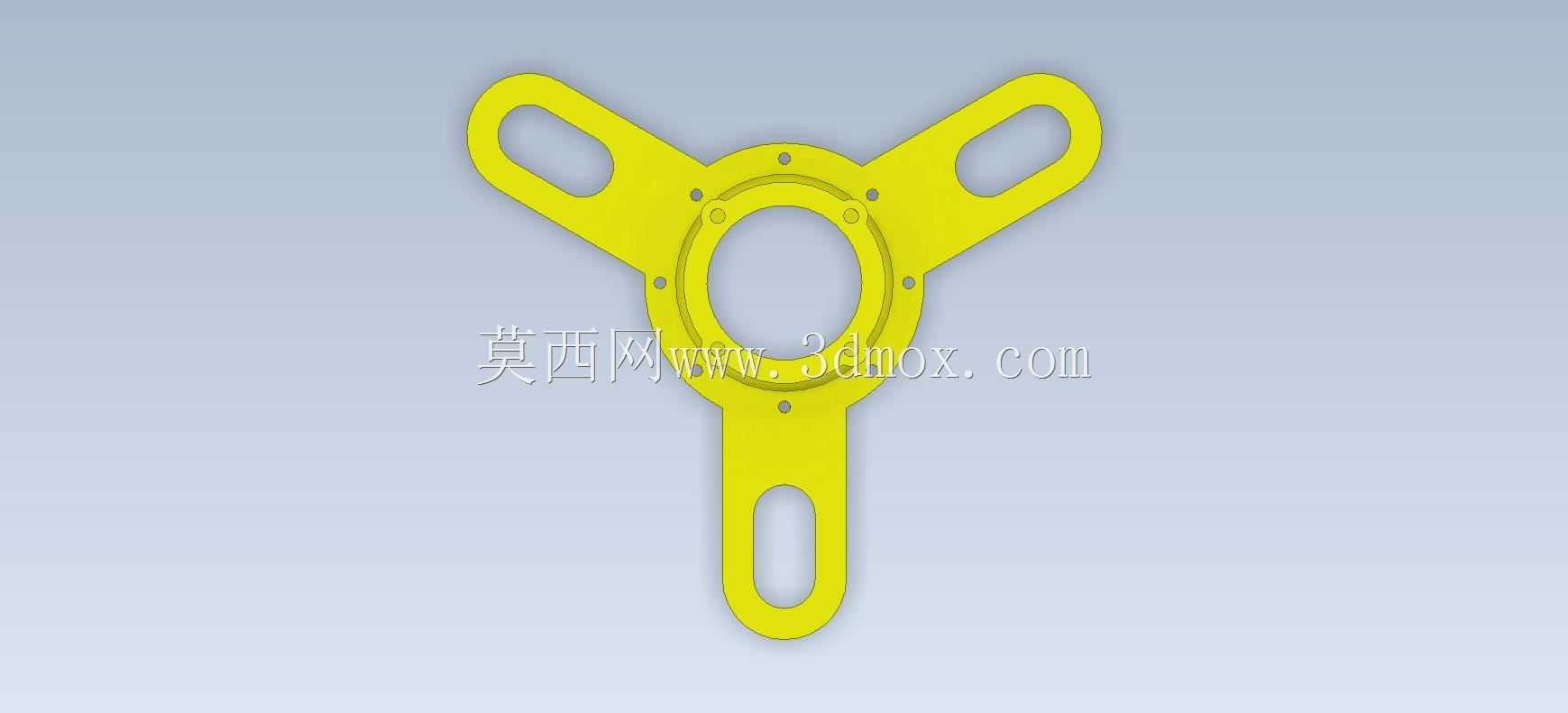

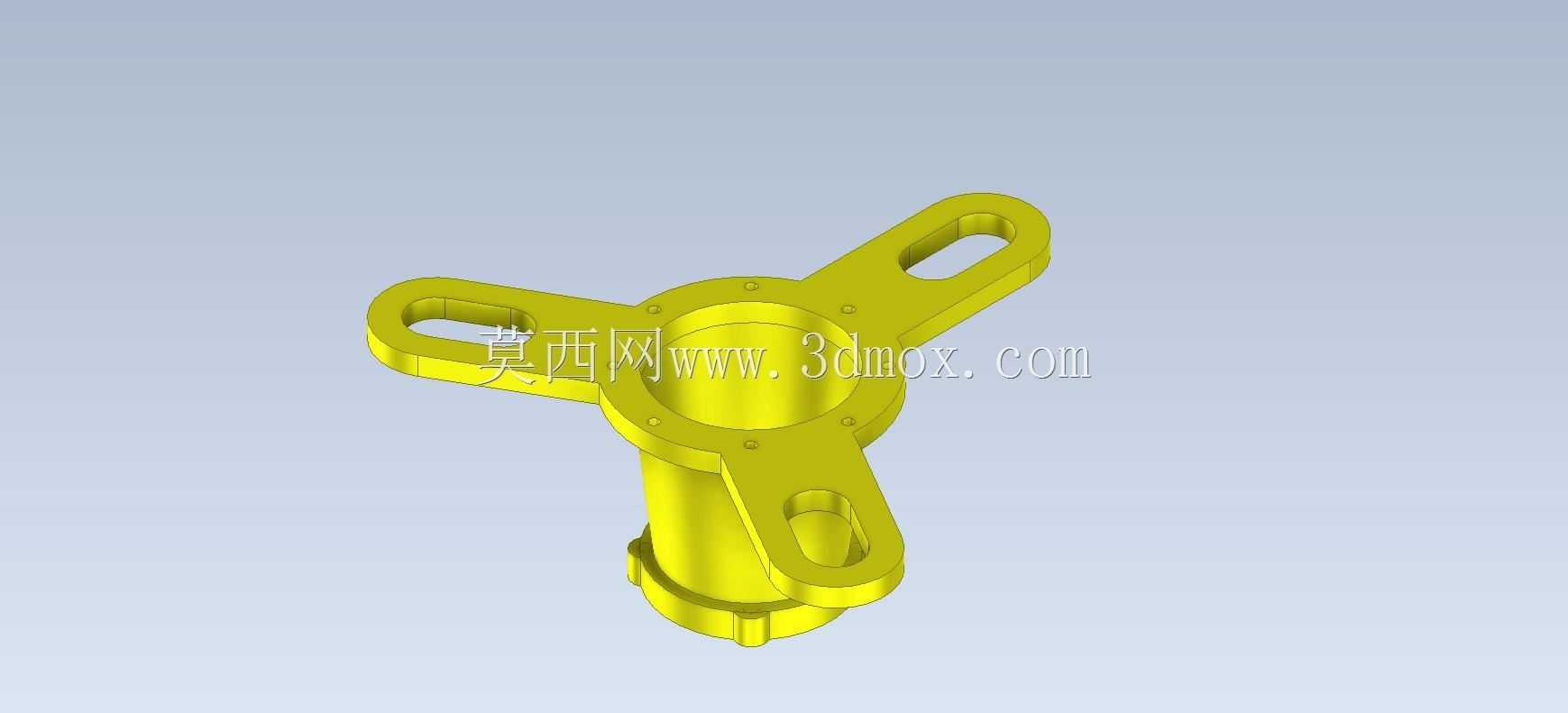

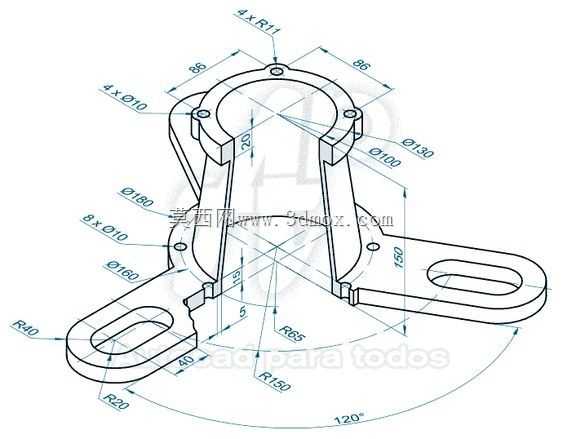

　　避免单侧锁紧带来的筒身形变问题。三个向外延伸的安装耳采用120°等夹角分布，相比两耳安装结构，三点支撑的抗倾覆能力更强，即使安装基面存在小幅的平面度误差，也能通过调整耳片处的锁紧力度实现稳定贴合，不会出现两耳结构常见的翘边、锁紧应力集中问题。每个耳片上都设计了长条形安装腰孔，腰孔的长度方向沿耳片径向向外延伸，这种设计给现场安装预留了足够的调整余量，不需要在安装基面上加工高精度的定位孔，安装时可以先将连接座整体调整到合适的同轴度位置，再锁紧腰孔处的固定螺栓，大幅降低现场安装的加工精度要求和装配调试难度。从安装边界尺寸来看，筒身主体的外径根据适配的杆类部件直径设计，中空内腔的直径比穿装杆件的外径大0.2-0.5mm，

　　既保证杆件可以顺利穿入，又不会因为间隙过大导致杆件晃动；三个耳片的外端到筒身中心的距离控制在合理范围，不会因为耳片过长导致整体占用空间过大，也不会因为耳片过短导致腰孔的调整行程不足，腰孔的宽度适配常用的M6或者M8内六角螺栓，能满足常规轻型载荷下的锁紧强度要求。设计时特意在筒身与耳片的连接位置做了圆弧过渡处理，避免直角连接处的应力集中问题，当耳片受锁紧力或者设备运行的振动载荷时，应力可以顺着圆弧面均匀分散，不会在连接处出现断裂风险；筒身下端与耳片连接的位置也做了加厚处理，提升整个支撑座的刚性，避免筒身受径向力时在根部出现弯折。这类零件在实际使用中，通常采用铸造成型后再做机加工的工艺，耳片的安装面、筒身上端的法兰面、

　　中空内腔的配合面都会做铣削或者镗削加工，保证各安装面的平面度和内腔的同轴度，满足装配精度要求；如果是用于有腐蚀环境的工况，也可以采用工程塑料注塑成型，降低成本的同时提升耐腐蚀性，不过塑料材质的支撑座承载能力会相应降低，只适合载荷较小的轻型设备场景。在装配调试过程中，需要先将三个耳片的固定螺栓初步预紧，不要一次性锁死，然后穿入竖向杆件，打表测量杆件的径向跳动，调整连接座的位置直到跳动值符合要求后，再按照对角锁紧的顺序依次拧紧三个耳片的螺栓，避免锁紧过程中连接座出现位移，导致杆件同轴度超差；如果设备运行过程中存在持续振动，还需要在耳片与安装基面之间加装防松垫圈，避免螺栓长期受振动出现松动，导致支撑座移位、杆件偏磨的问题。
