在轻工输送线、小型工装夹具、民用五金安装场景里,这类带双立臂的支撑固定件是非常常见的结构单元,很多刚接触三维建模的工程人员在做基础练习时,都会碰到类似的结构构型,它的设计逻辑完全围绕实际安装与承载需求展开,没有多余的冗余特征。从实际使用场景来看,这类零件常被用在轻型物料导向、线缆托架支撑、小型设备附件挂载的位置,比如包装生产线的侧边导向条固定座、车间工位置物架的侧挂支架、户外小型设备的线缆分线支撑,都能看到同构型零件的身影,它不需要承受大吨位的重载,更多是承担定位、支撑、限位的功能,对安装的便捷性、结构的刚度匹配有明确要求。

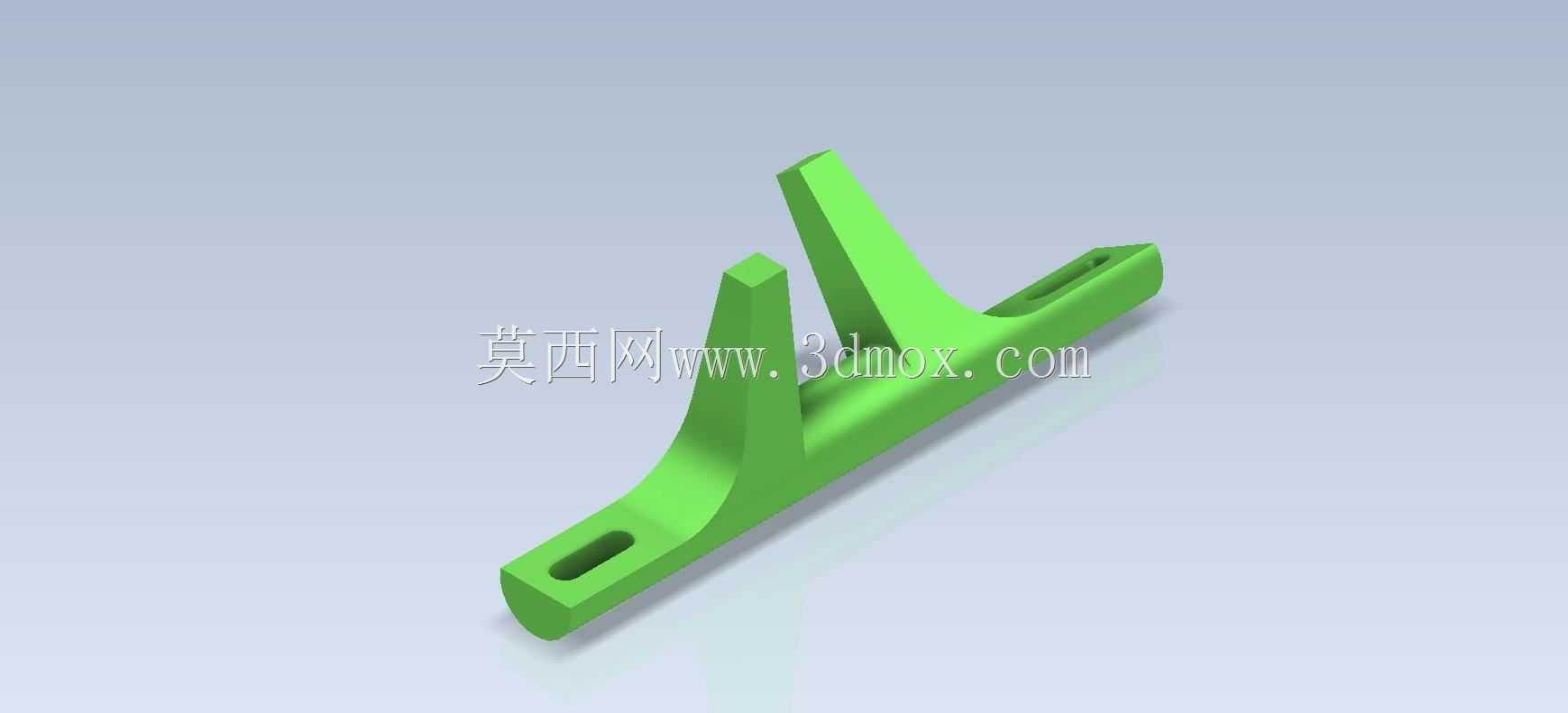

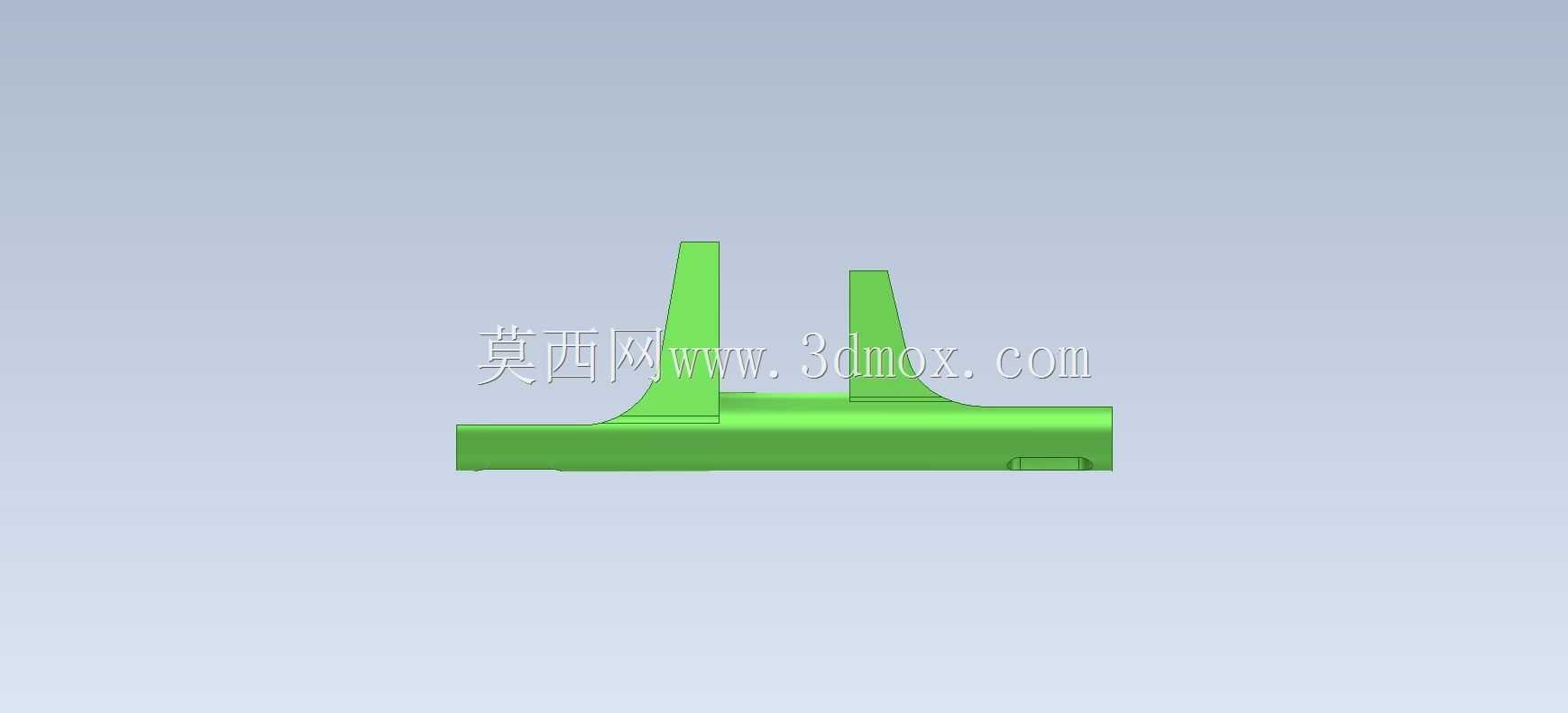

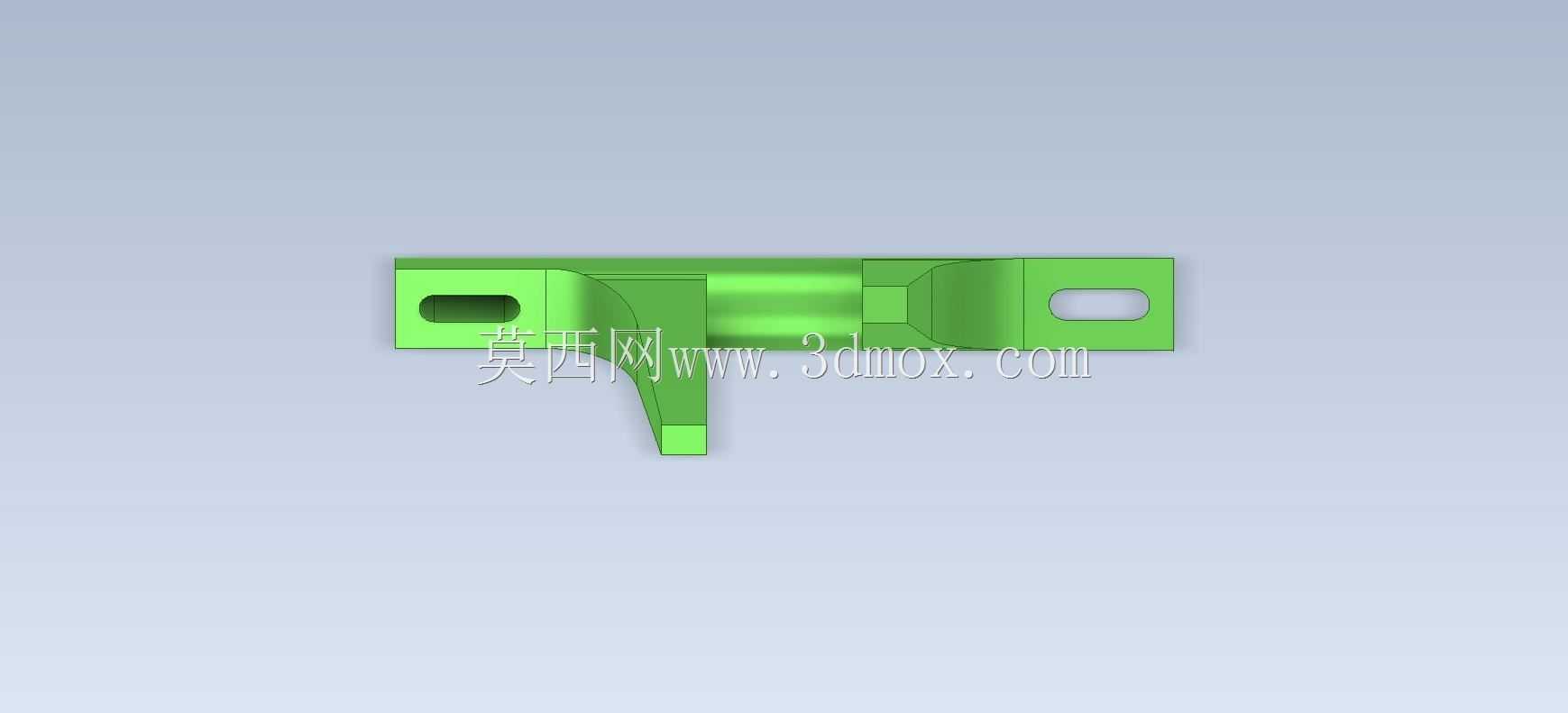

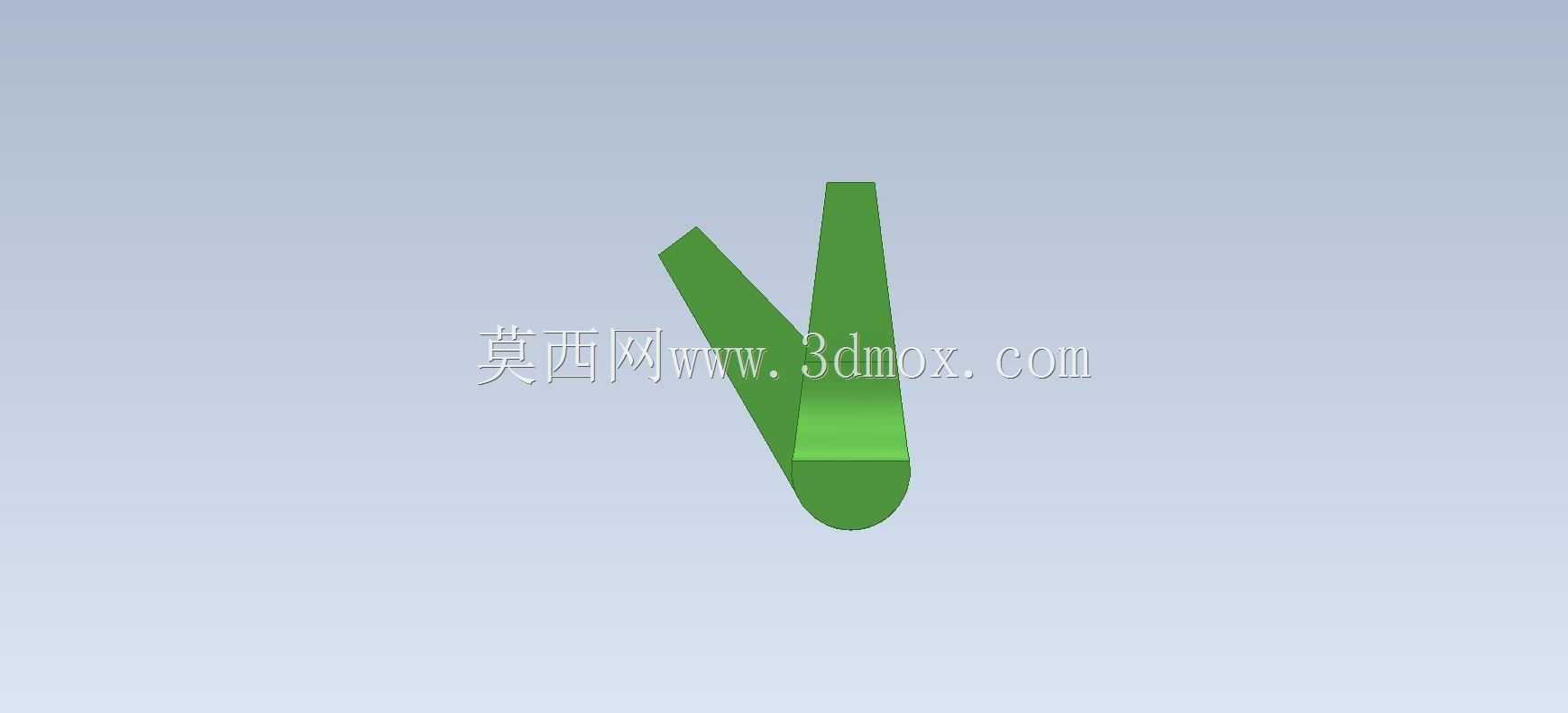

从结构功能上拆解,零件底部的长条形基座是核心安装载体,两端开设的长圆形腰型孔是特意设计的安装调节结构,现场装配时不需要把孔位打得完全精准,腰型孔预留的调节余量可以抵消安装面的孔位加工误差,也能在后期运维时微调支撑件的固定位置,适配不同的安装间距需求,这种腰型孔设计在轻型固定件里应用极广,比圆孔的安装容错率高很多,不需要装配人员反复配打孔位。基座向上延伸的两个立臂是功能承载端,两个立臂呈非对称高度差设计,靠前的立臂高度更低,靠后的立臂高度更高,形成的阶梯式支撑面可以适配不同高度的被支撑件,比如挂载不同直径的管线、承托不同厚度的导向板时,两个立臂可以分别贴合被支撑件的两个接触面,避免单点支撑带来的晃动问题,立臂与基座的衔接位置做了大圆弧过渡,没有尖锐的直角衔接,这不是为了外观好看,而是从应力分散的角度考虑——如果直角衔接,在承受侧向载荷时,转角位置会出现明显的应力集中,长期受交变载荷容易出现开裂,大圆弧过渡可以把应力均匀分散到基座和立臂的衔接区域,提升零件的抗疲劳寿命,哪怕是用普通工程塑料注塑或者薄钢板冲压,这个过渡结构也能大幅降低零件断裂的概率。

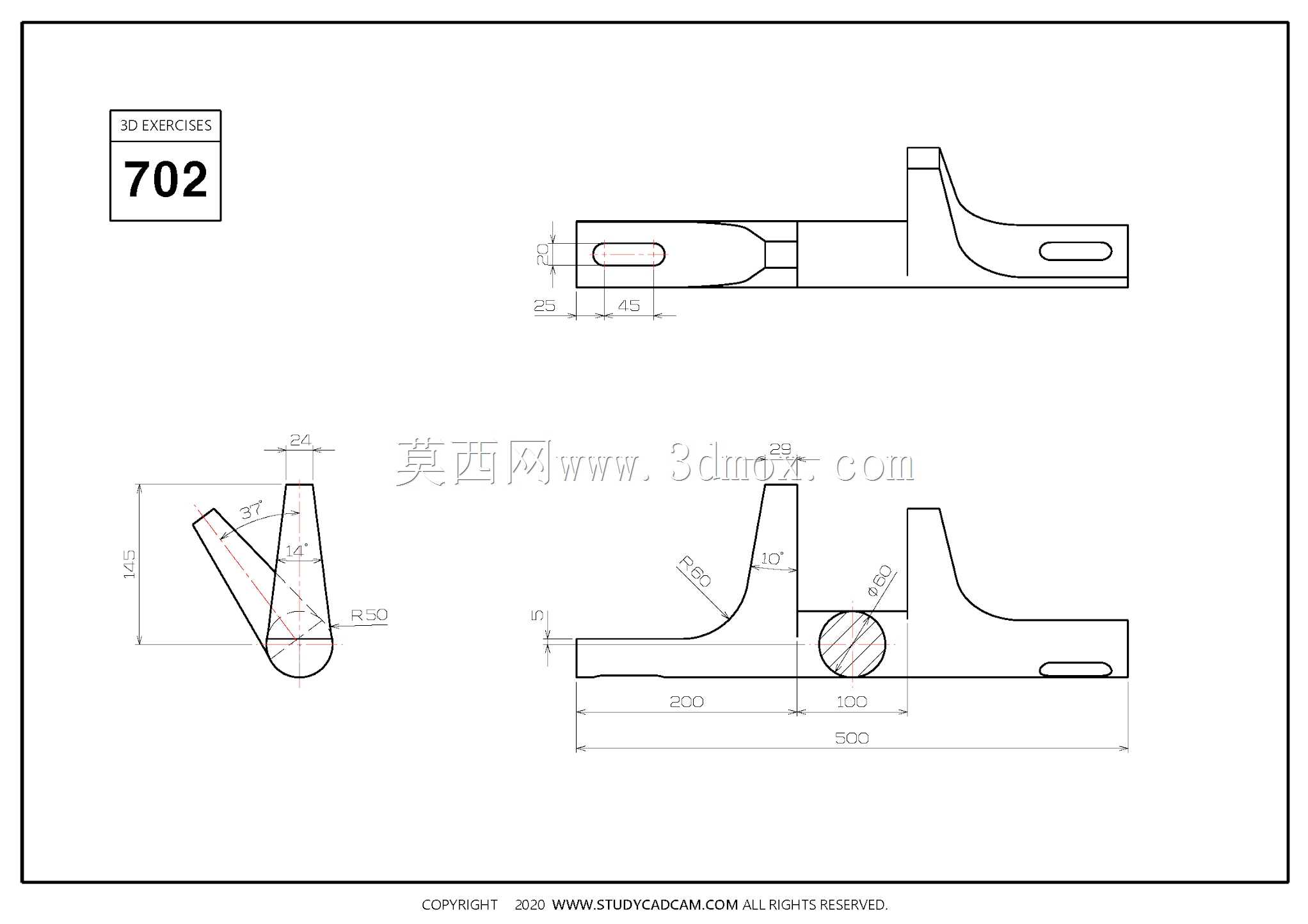

从设计思路上来说,这个结构没有复杂的曲面特征,全部由拉伸、切除、倒圆角这些基础建模特征构成,非常适合建模初学者练习特征的先后逻辑:先绘制基座的截面轮廓拉伸生成主体,再绘制两个立臂的轮廓做叠加拉伸,之后切除两端的腰型安装孔,最后给所有锐边倒圆角、给衔接位置做大圆弧过渡,建模过程中需要注意立臂的拔模角度,如果是注塑生产的零件,立臂的侧壁要预留1到1.5度的拔模斜度,方便模具开模时顶出,不会刮伤零件表面;如果是采用铝合金铣削加工,拔模角度可以取消,但要注意立臂的壁厚与基座厚度的比例,立臂壁厚不能超过基座厚度的三分之二,避免铣削时出现振刀导致表面粗糙度不达标。
关于安装边界的尺寸逻辑,这类轻型支撑件的基座长度一般控制在80到120毫米区间,宽度在15到20毫米,整体高度根据立臂的最高处计算,通常在40到60毫米,腰型孔的长度一般是孔直径的2.5倍,预留足够的调节行程,两个腰型孔的中心距要匹配常用的铝型材安装槽间距,比如适配2020或者3030铝型材的话,孔中心距要对应型材的槽口中心距,这样可以直接用T型螺栓把支撑件固定在铝型材框架上,不需要额外做转接板。立臂的顶端没有做尖锐的棱角,全部倒了小圆角,一方面是避免安装时划伤操作人员,另一方面如果是用来承托线缆或者软质物料,圆角不会刮伤物料表面,比如承托PVC线缆的时候,锐边很容易在长期震动下磨破线缆绝缘层,圆角结构就可以规避这个风险。
在实际选型替换的时候,要注意这个零件的承载能力和材质强相关,如果用ABS塑料注塑,单组支撑件的垂直承载不要超过5公斤,适合挂载轻型的线缆、标签牌、小型传感器;如果用6061铝合金做阳极氧化处理,承载可以提升到20公斤,适合支撑小型的导向导轨、气动管路分排;如果用304不锈钢冲压成型,承载可以到30公斤以上,用在有防腐需求的食品生产线或者户外设备上。安装的时候要注意,腰型孔的固定螺栓不要一次拧死,先把两个螺栓都预紧,调整好支撑件的位置和垂直度之后,再对角拧紧螺栓,避免基座因为强行拉扯出现变形,导致立臂的支撑面出现倾斜,影响后续的支撑精度。很多初学者在设计这类零件的时候,容易犯的错误是把腰型孔的位置开得太靠近基座边缘,导致安装时螺栓的压紧面不够,长期受力后基座边缘出现崩裂,合理的设计是腰型孔的外边缘距离基座端面至少保留3到5毫米的实体余量,保证螺栓压紧时的结构强度。另外立臂的内侧间距也要根据实际挂载的物件尺寸设计,比如用来固定直径10毫米的气管,两个立臂的内侧间距要比气管直径大0.5到1毫米,方便气管卡入,同时不会出现过大的旷量。
