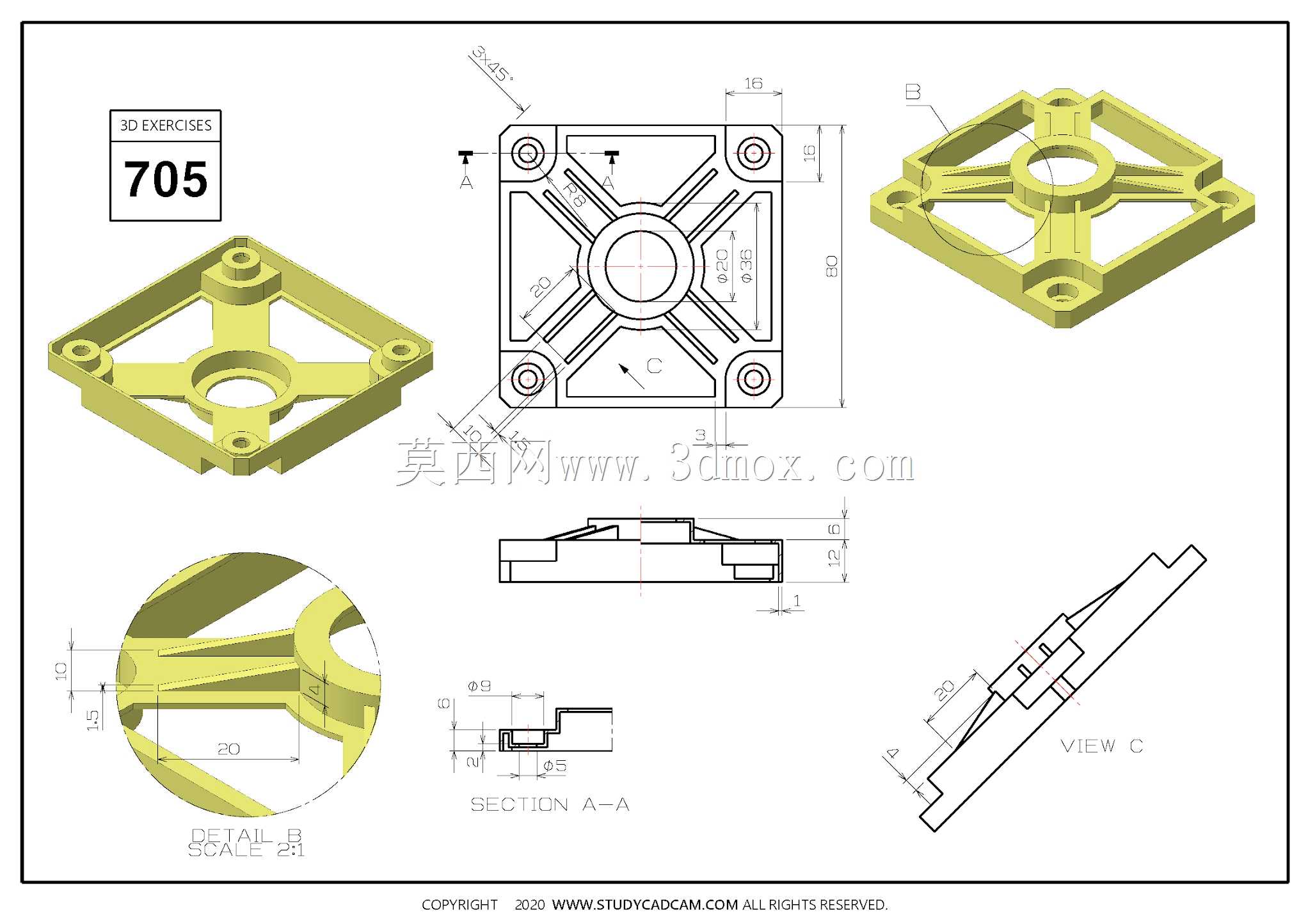

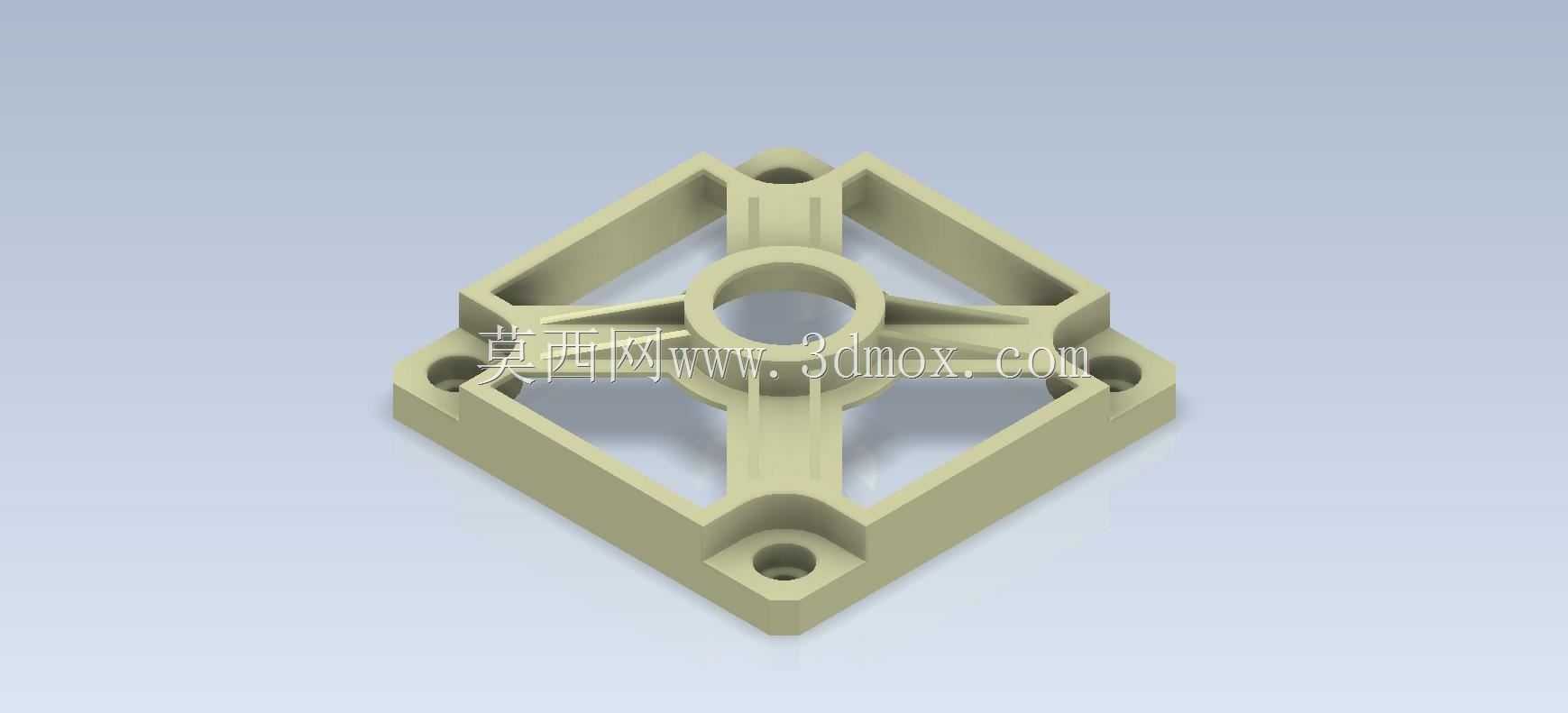

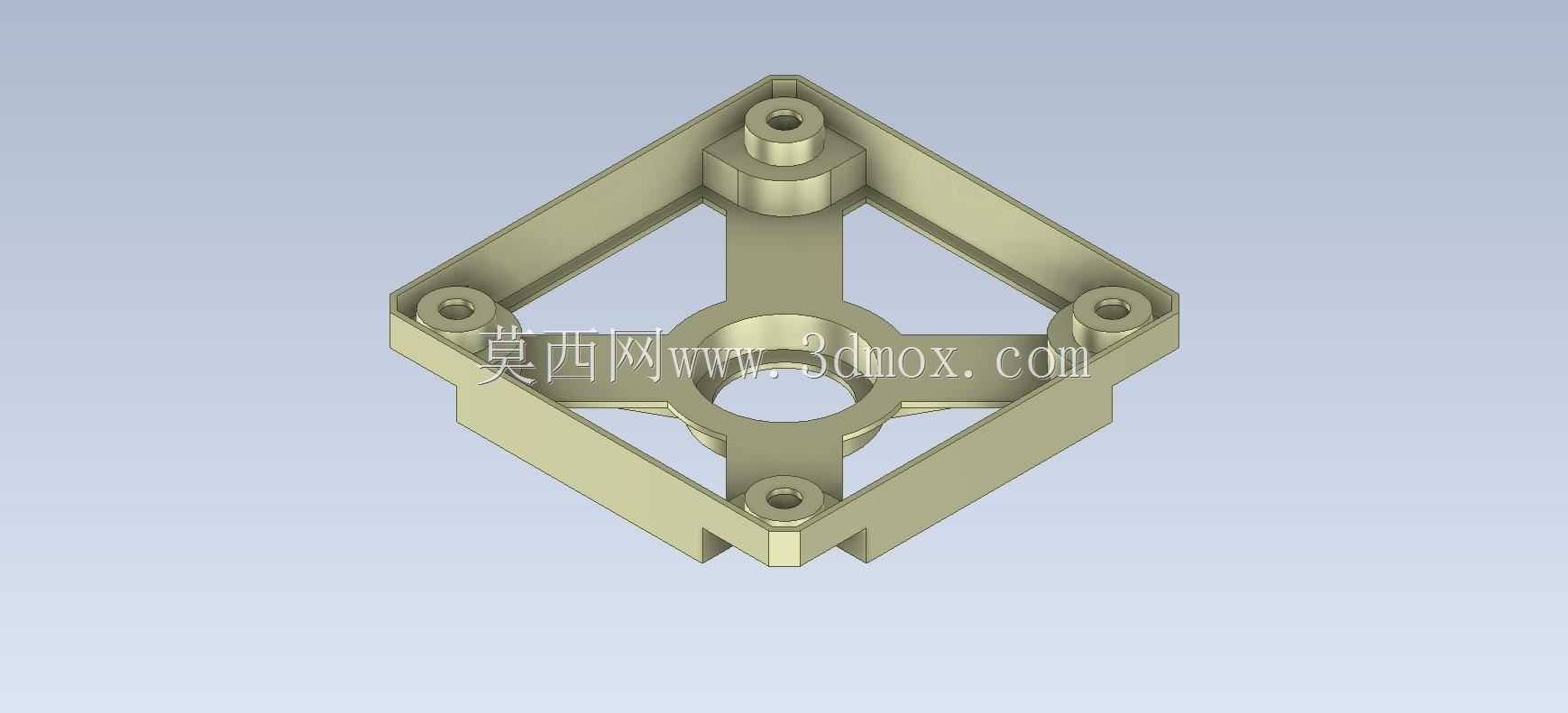

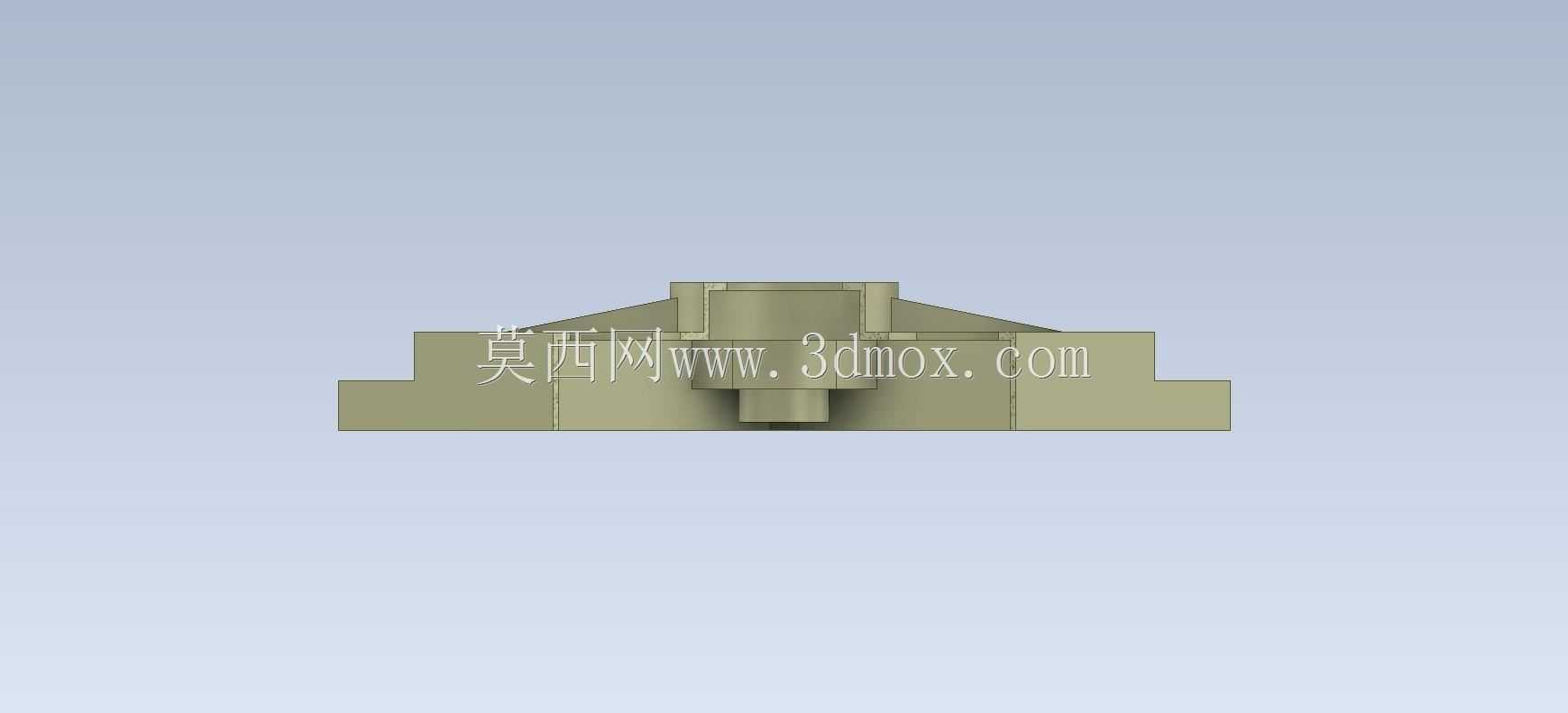

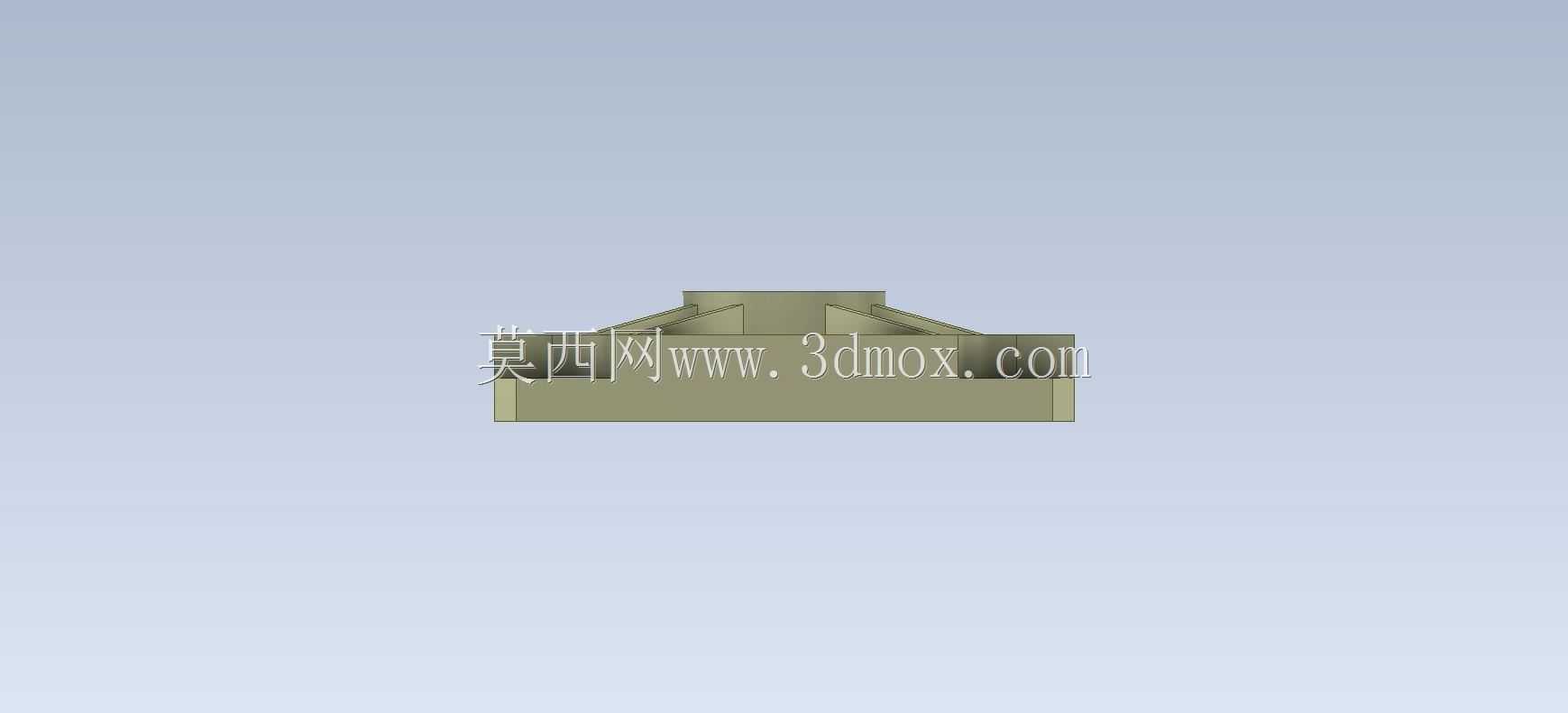

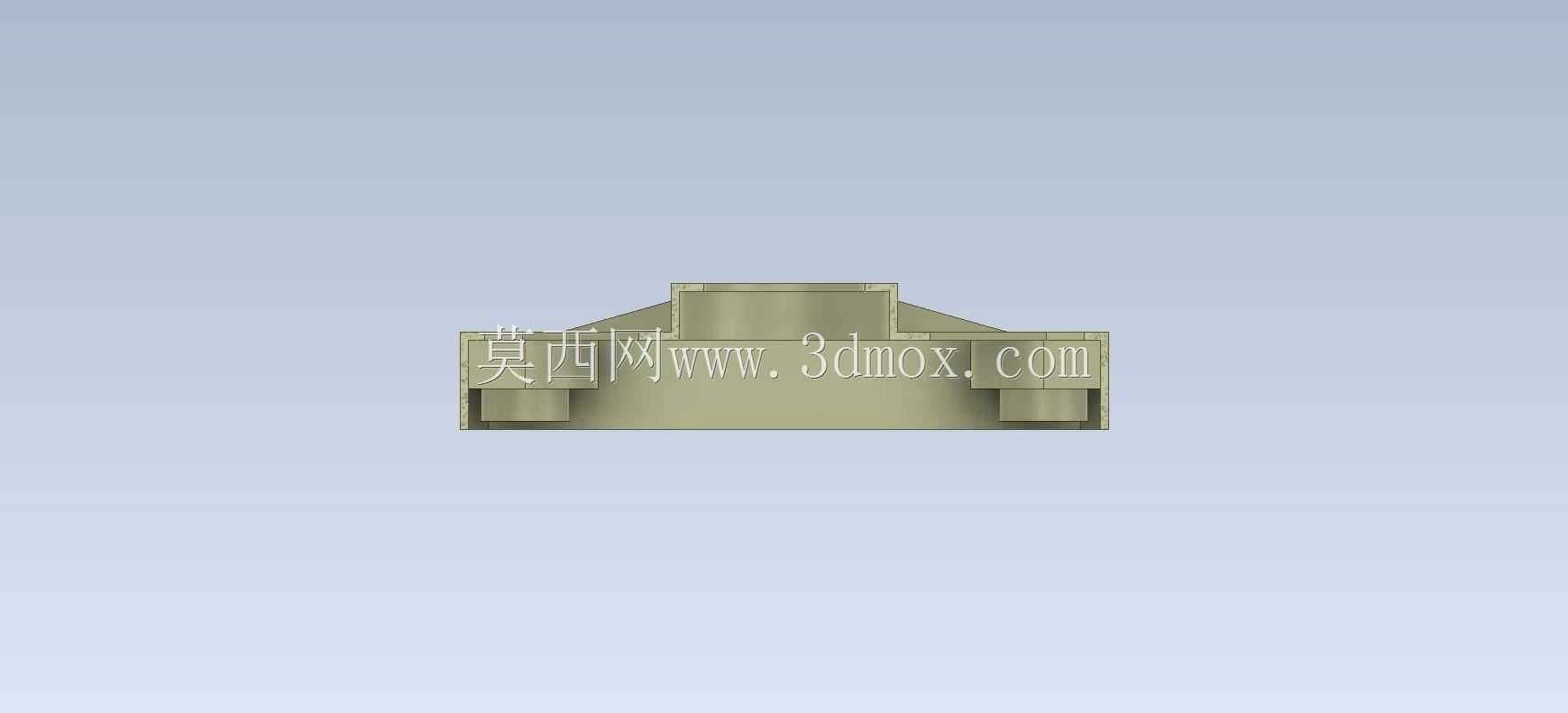

该构件属于典型的框架式支撑连接类零件,在轻工自动化输送线、小型桌面级工装夹具台、3D打印设备运动模组安装位、小型实验台架搭建场景中十分常见,主要承担中心轴类零件定位、周边多方向载荷分散传递、相邻组件安装基准的作用。从结构设计逻辑来看,整体采用外方内圆的对称布局,外轮廓为正方形安装基座,四个角位分别设置沉头安装孔,安装时可通过内六角螺栓将整个构件固定在设备安装面板或者型材框架的端面上,沉孔设计能够保证螺栓头完全沉入构件表面以下,不会突出安装面干涉后续装配的其他零件,四个安装孔的孔位公差按照IT7级精度设计,能够保证安装后构件的中心轴孔与配套安装基准的同轴度误差控制在0.02mm以内,避免轴类零件装配后出现偏磨、卡滞的问题。

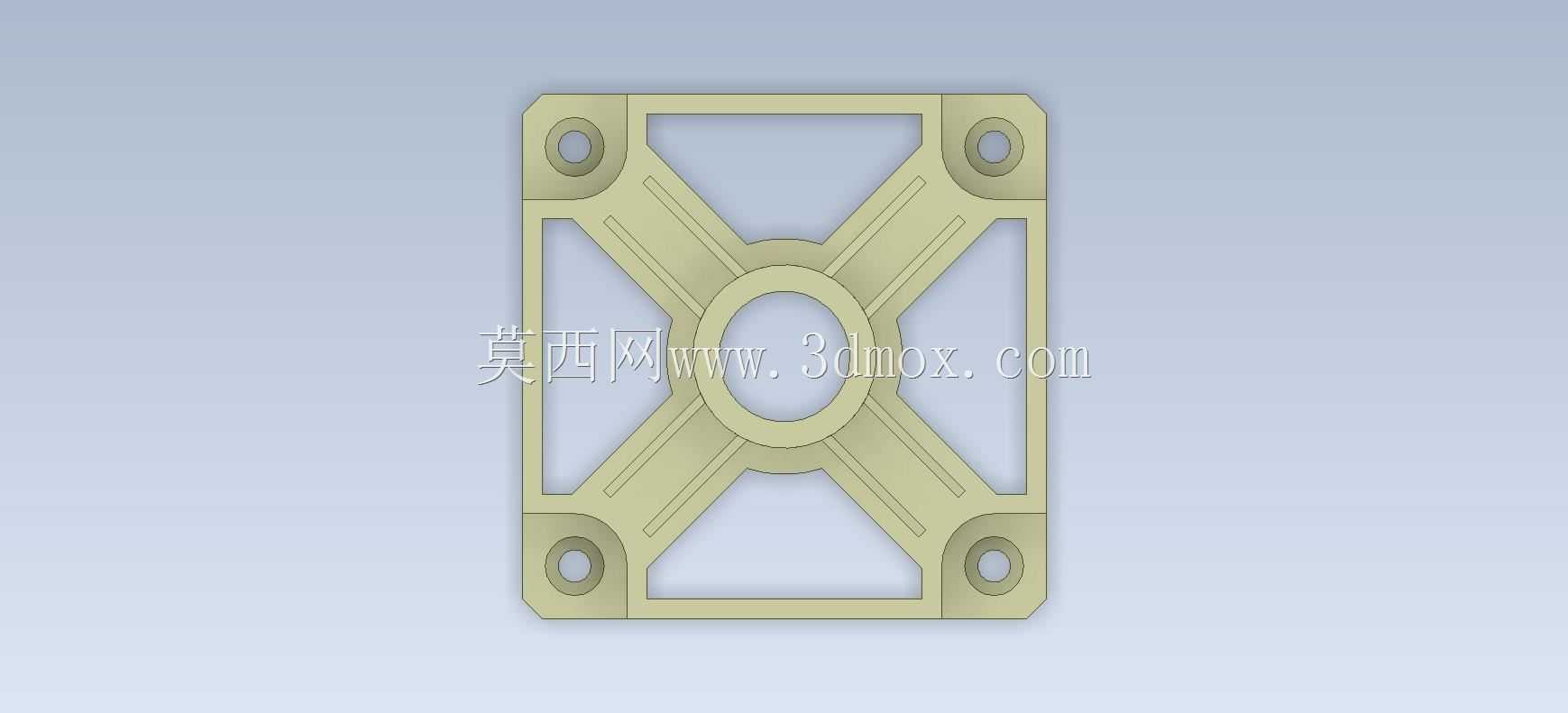

中心位置设置贯通式轴孔,孔壁预留均匀壁厚,可根据实际使用需求选配铜套、直线轴承或者无油衬套,适配不同直径的导向轴、传动轴的安装定位,轴孔端面做了微小的倒角处理,既能够去除加工毛刺,也可以在装配衬套或者轴件时起到导向作用,避免硬敲导致孔口崩边或者衬套变形。连接中心轴孔与外框的是四根呈十字交叉分布的加强筋,筋板厚度均匀,从中心轴孔外壁一直延伸到外框的四个边的中点位置,这种十字交叉筋的布局并非随意设置,一方面能够在尽可能减少构件整体重量、降低材料消耗的前提下,大幅提升整个构件的抗扭、抗弯刚度,当中心轴孔承受径向载荷时,载荷可以通过四根筋板均匀分散到整个外框的四个边,再通过四个角的安装孔传递到安装基础上,避免应力集中在轴孔周边导致构件开裂;
另一方面对称的筋板布局也让构件在注塑或者机加工过程中,各个方向的冷却收缩、加工应力释放更加均匀,减少加工完成后的变形量,保证长期使用过程中尺寸稳定性。外框的四个边采用等截面的矩形梁结构,梁的高度与筋板高度保持一致,整个构件的安装面与支撑面均为平面设计,没有多余的凸起或者凹槽,既降低了加工难度,也能够保证安装时与基准面的贴合度,安装后不会出现翘曲、虚接的问题。在实际选型使用时,需要注意该构件的安装边界尺寸:外框正方形的边长要小于安装位置的预留空间,四个角安装孔的中心距要与安装面板上的预钻孔位完全匹配,中心轴孔的直径要与选配的轴件、衬套外径保持过渡配合,筋板之间的镂空空间可以预留出来走布线管路、或者安装小型的传感器、行程开关等辅件,
充分利用结构空间。这类构件在设计建模过程中,需要重点关注壁厚的均匀性,筋板与外框、筋板与中心轴孔的连接位置都要做圆角过渡,避免直角位置产生应力集中,尤其是在承受交变载荷的使用场景下,圆角过渡能够大幅提升构件的疲劳寿命,减少长期使用后出现裂纹的概率。另外四个角的安装孔深度要根据选用的螺栓长度匹配,既要保证螺栓有足够的啮合长度提供足够的锁紧力,也要避免螺栓孔钻穿导致安装面出现凸起,影响安装平整度。对于采用塑料材质注塑生产的场景,还要在筋板与外框的连接处设计适当的拔模斜度,方便脱模,同时要注意整个构件的壁厚差不能超过2mm,避免注塑过程中出现缩痕、气泡等缺陷,影响构件的外观质量和结构强度。如果是采用铝合金材质机加工生产,则可以适当提高轴孔和安装面的表面粗糙度要求,安装面粗糙度控制在Ra1.6,轴孔内壁粗糙度控制在Ra0.8,能够更好地保证装配精度,满足高精度运动模组的使用需求。
