双法兰斜向连通管接头结构设计

　　该零件属于管路系统中的刚性连接支撑构件，核心作用是实现两个呈空间夹角布置的管路端口对接，同时通过两端的法兰安装面完成构件自身在设备基体上的固定，避免管路悬臂过长引发的振动形变、接口密封失效问题。从实际应用场景来看，这类构件常见于小型液压动力单元的油路布设、气动控制回路的管路转向、轻工设备的流体输送管路改造场景，尤其适合安装空间局促、无法通过标准弯头加直管段组合完成管路对接的位置，相比标准管路配件的拼接方案，一体化成型的结构能减少两个密封连接点，大幅降低流体泄漏的概率。

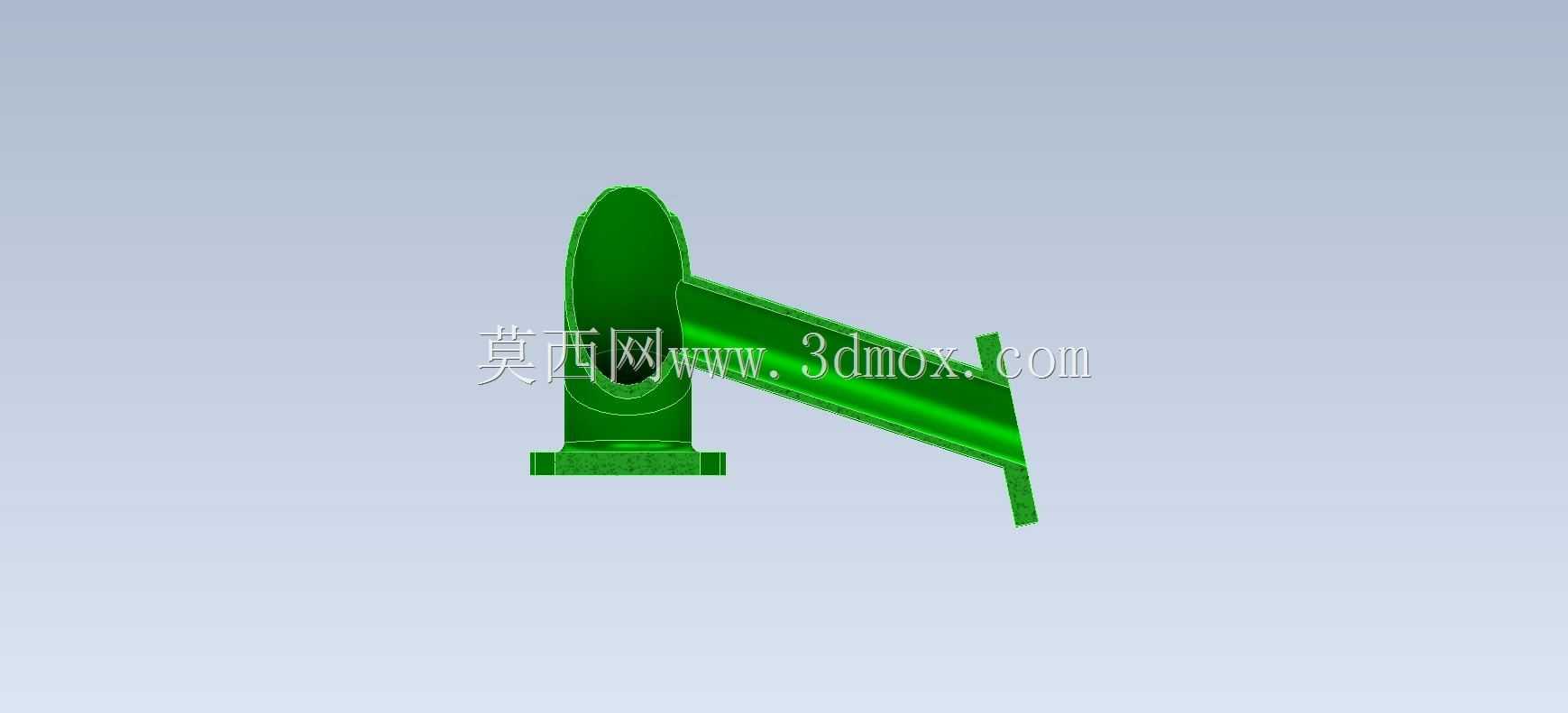

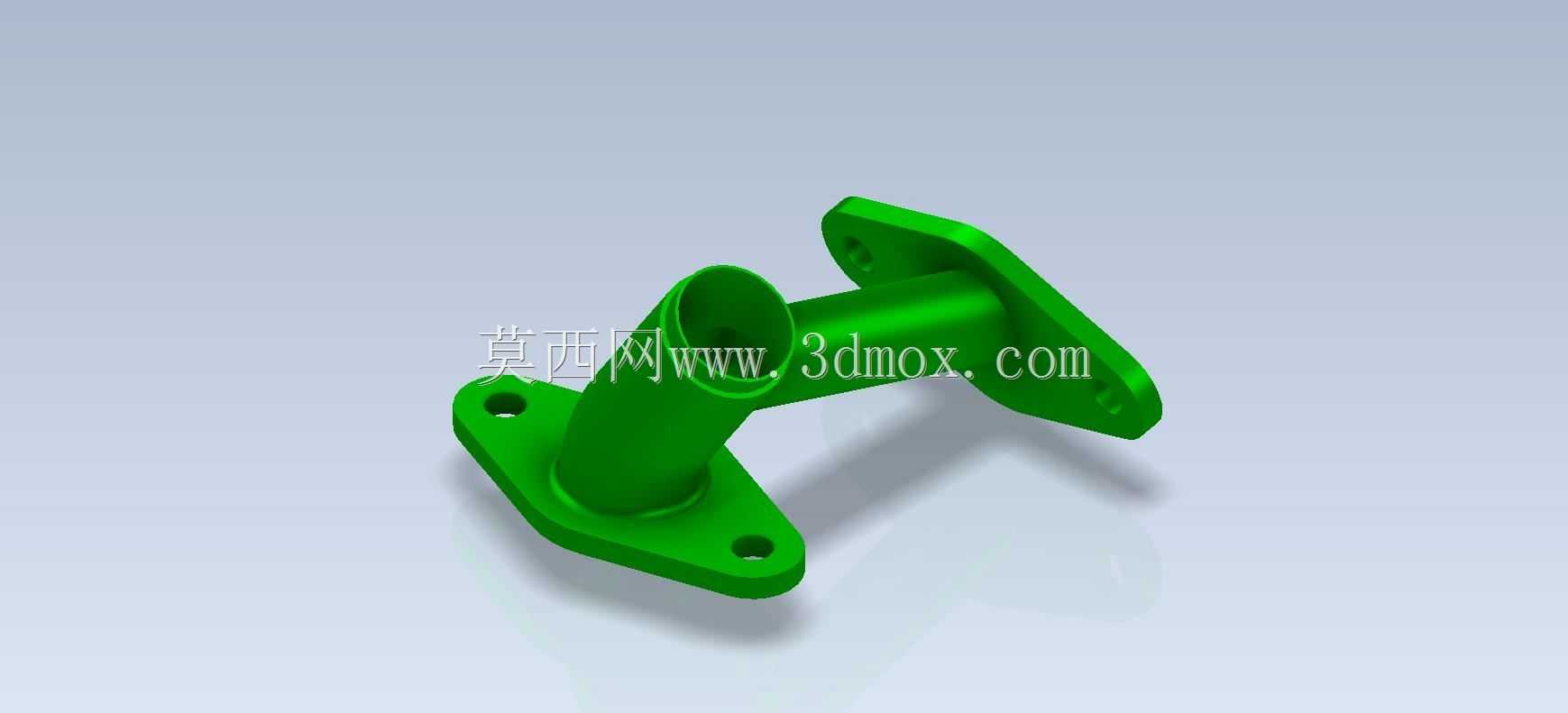

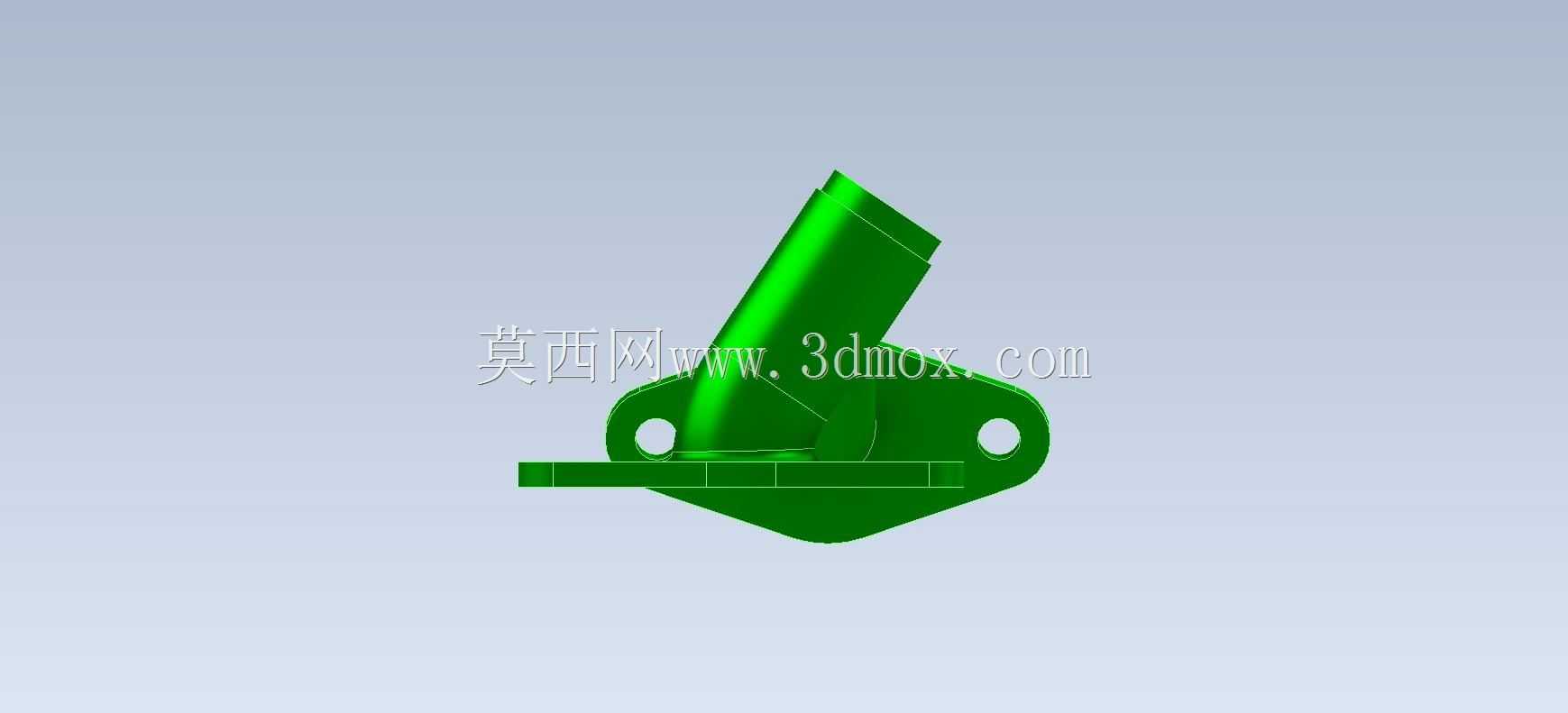

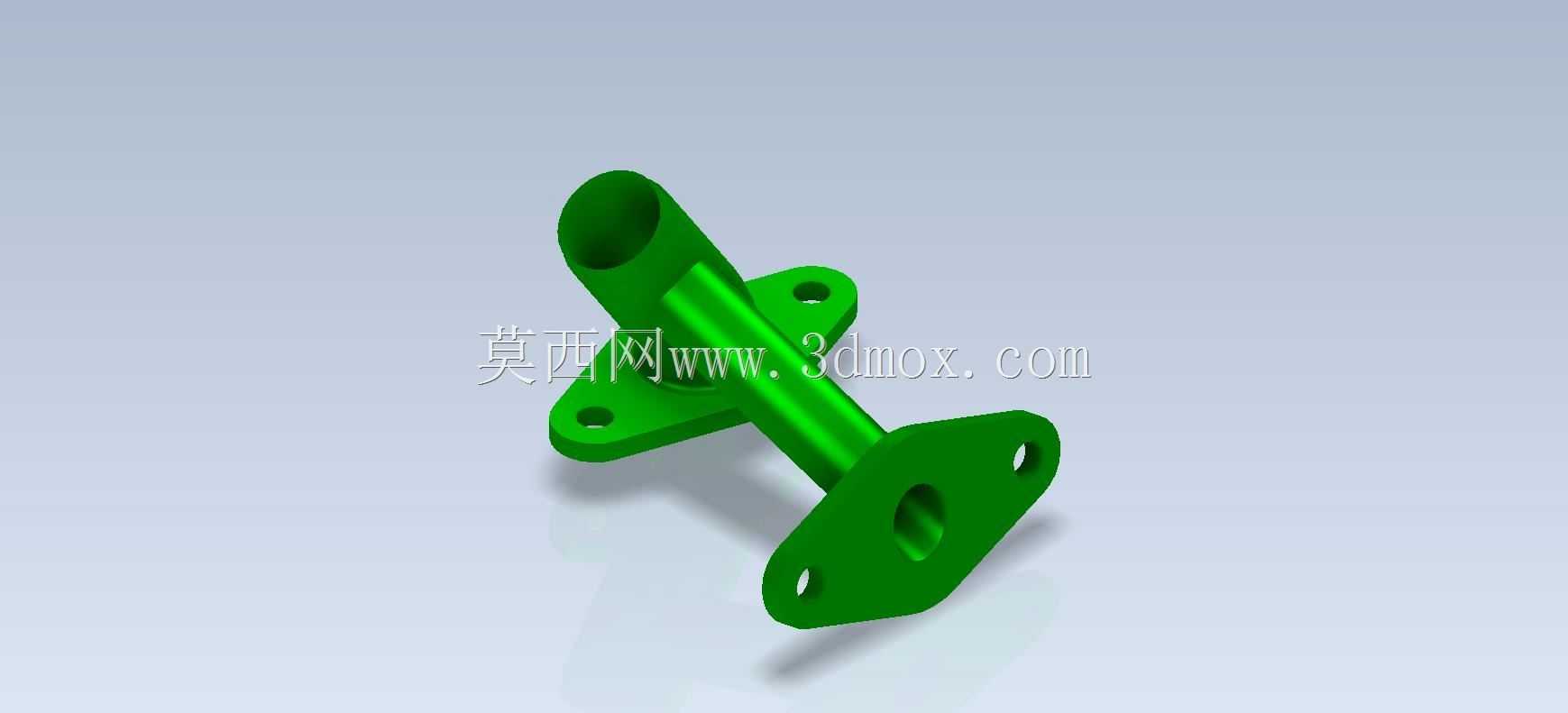

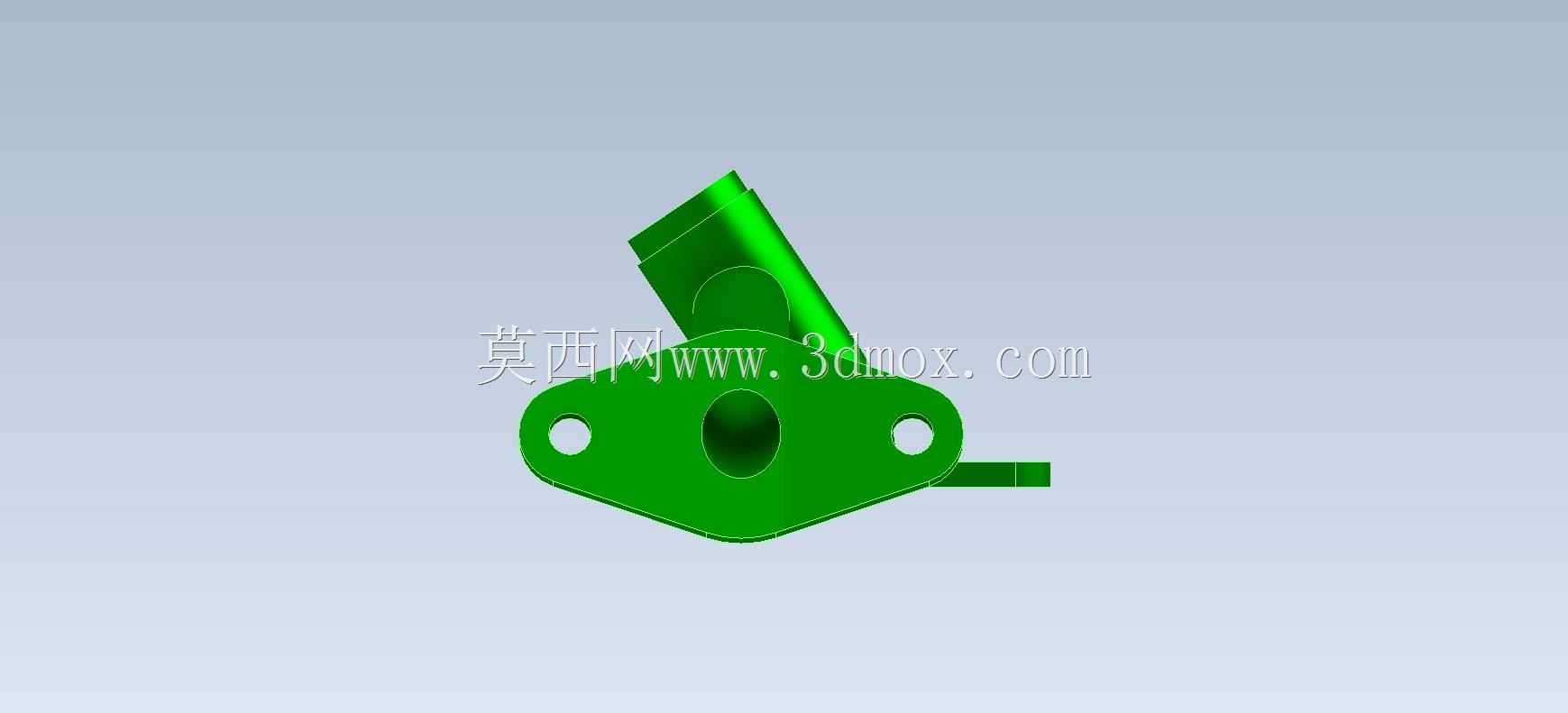

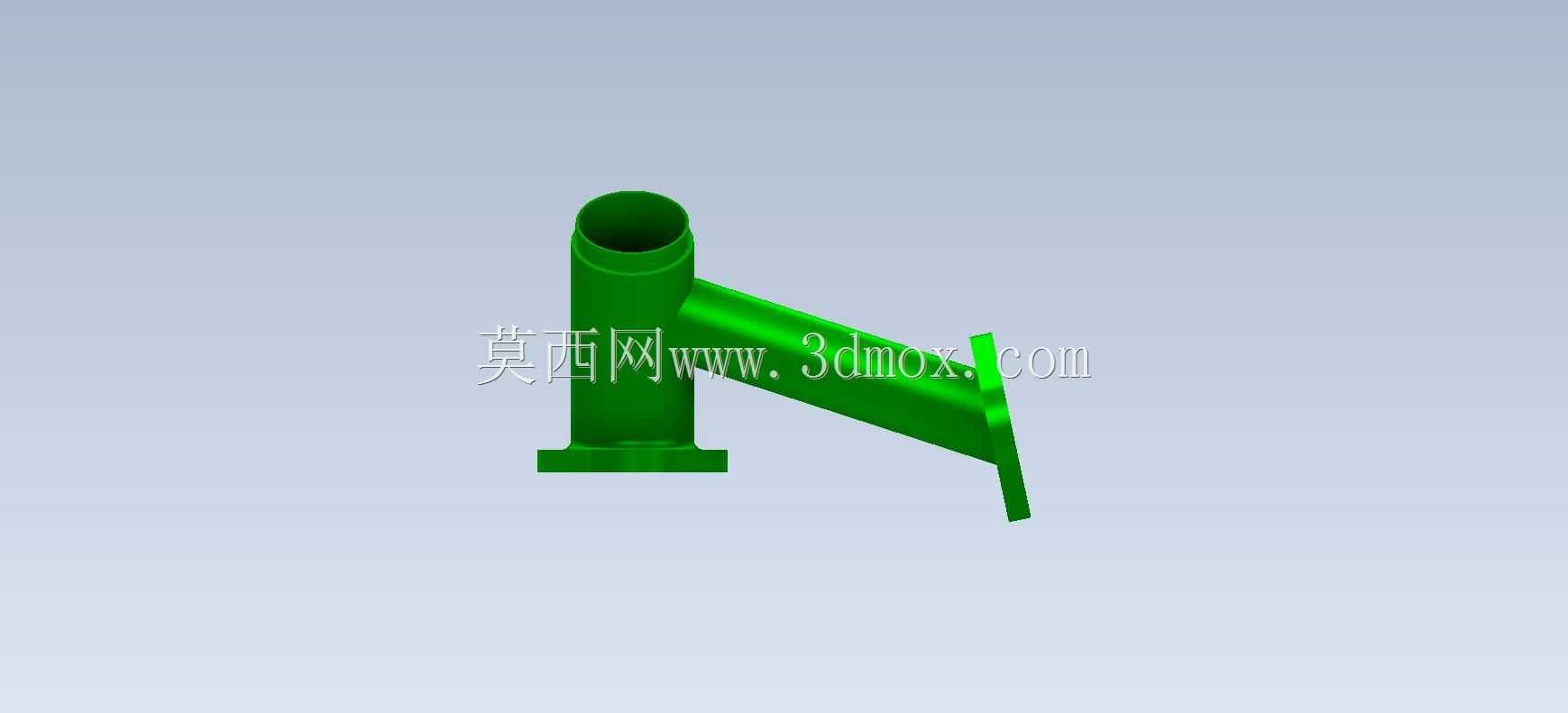

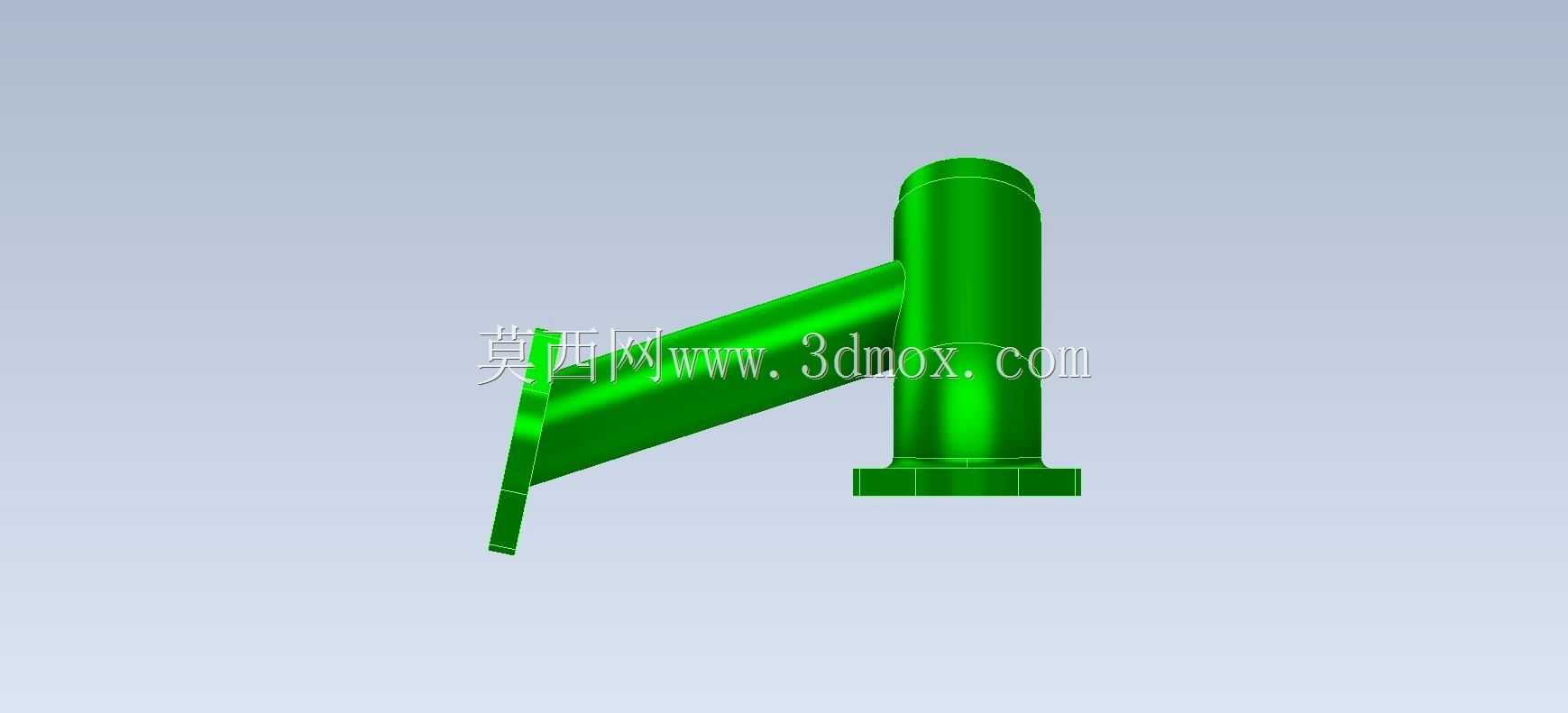

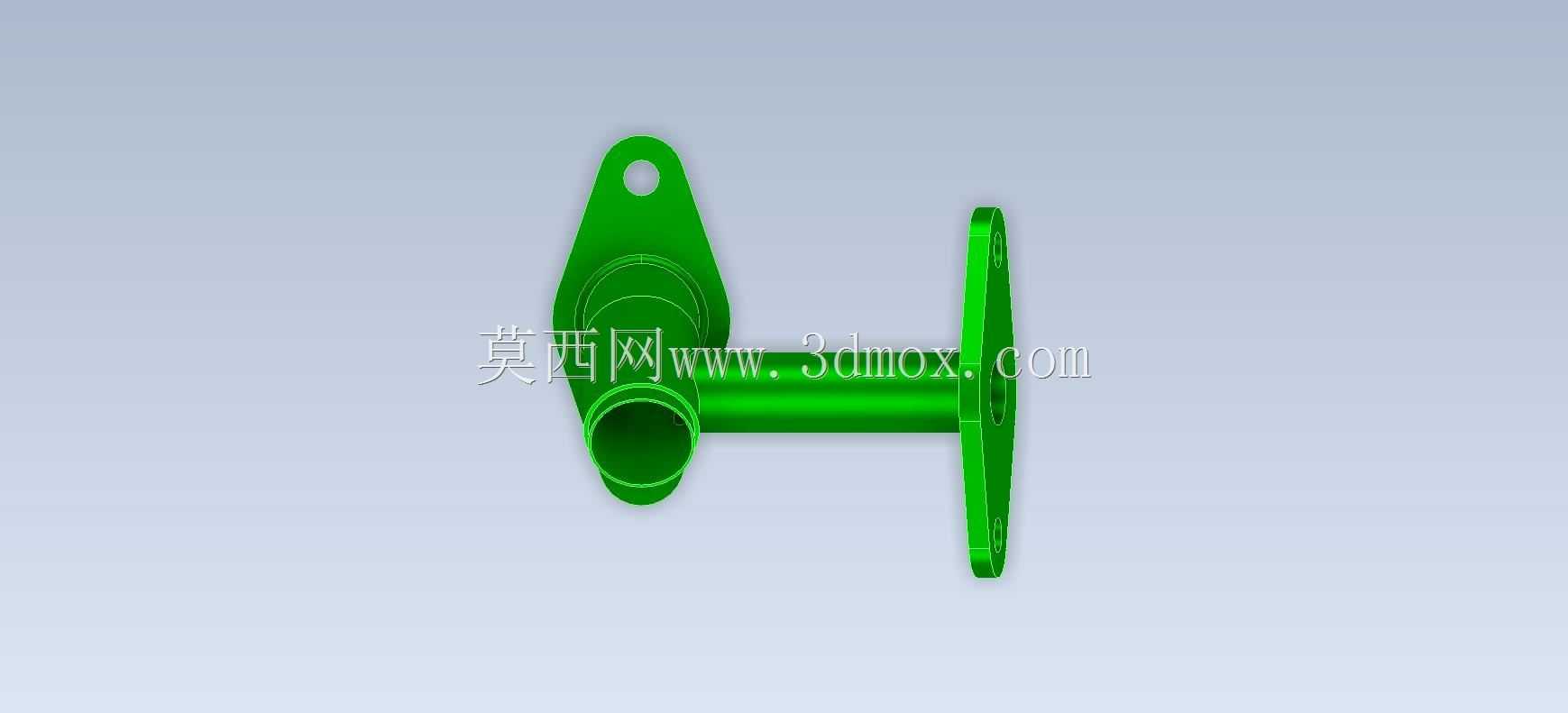

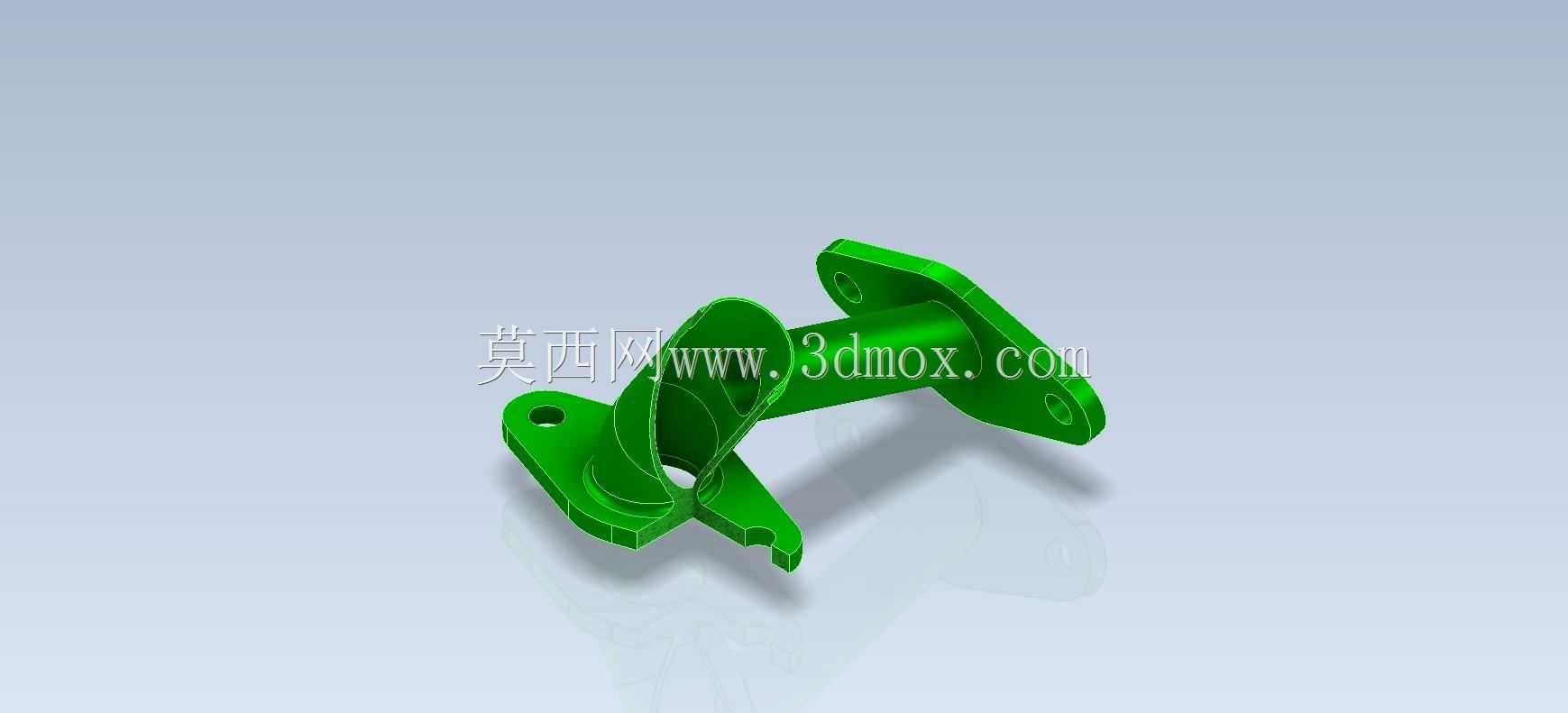

　　从结构设计逻辑来看，主体采用变径斜向圆筒作为流道主体，圆筒两端分别延伸出菱形安装法兰，两个法兰面呈固定空间夹角，每个法兰上开设两个贯通安装孔，孔位与圆筒轴线保持固定位置公差，安装时可通过螺栓直接将构件锁紧在设备预设的安装基面上，不需要额外设计支撑托架。设计过程中首先需要确定两端法兰的安装面夹角，这个角度完全匹配设备上两个对接管路的空间走向，避免安装后出现管路强行别劲的问题；其次要保证圆筒内孔的同轴度过渡，斜向段的内孔转折处做圆弧过渡处理，减少流体流经时的局部阻力，同时避免应力集中导致的构件受压开裂。法兰面与圆筒衔接的位置做了加厚圆角处理，这个位置是整个构件的应力集中区，当管路存在流体脉动压力或者设备运行振动时，圆角过渡可以分散衔接处的应力，避免长期使用后出现焊缝（如果是焊接结构）或者注塑/铸造本体的开裂问题。

　　安装边界方面，两个法兰的安装孔中心距按照通用小通径管路的安装标准设定，适配M4-M6规格的紧固螺栓，安装时法兰面与基体之间可根据输送介质的特性添加橡胶或者紫铜密封垫片，保证连接位置的密封性。圆筒的通径尺寸适配6-10mm外径的输送管路，可直接与硬管通过卡套接头连接，也可通过宝塔接头对接软管，适用的流体介质包括低压液压油、压缩空气、常温清水等无强腐蚀性的流体。构件整体的外轮廓没有尖锐棱角，所有外露边都做了倒钝处理，避免安装过程中划伤操作人员，同时也减少喷涂或者表面处理时的积液问题。

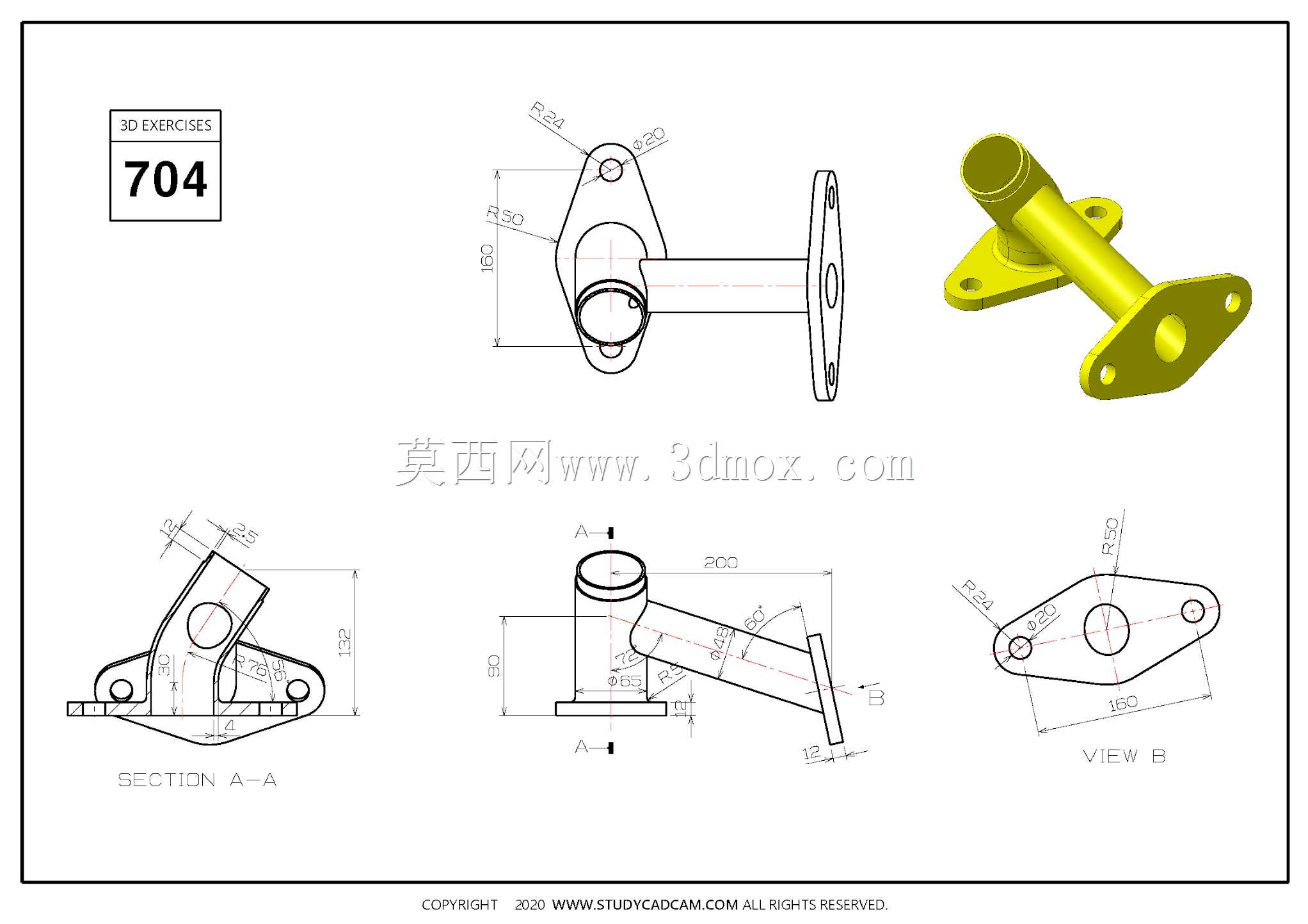

　　从建模练习的角度来看，这个零件涵盖了三维建模中常用的拉伸、凸台放样、孔特征、圆角倒角等基础操作，同时需要掌握空间基准面的建立方法，因为两个法兰面不在同一平面也不平行，需要先根据夹角参数创建对应的基准面才能完成法兰轮廓的绘制，对于初学者理解空间坐标、特征之间的父子关系有很好的训练作用。实际生产中如果是小批量制作，可采用铝合金棒料通过五轴加工中心铣削成型，表面做阳极氧化处理提高耐腐蚀性；如果是大批量配套塑料设备，也可采用增强尼龙注塑成型，降低单件成本，两种加工方式都可以直接沿用该三维模型的数模进行工艺编程，不需要额外做结构修改。需要注意的是，安装时两个法兰的螺栓要对角均匀拧紧，避免单边受力过大导致法兰面变形，影响密封效果，同时要保证圆筒内孔与对接管路的同轴度误差在允许范围内，避免管路安装后产生额外的内应力。
