带侧孔法兰式轮盘类机械练习构件

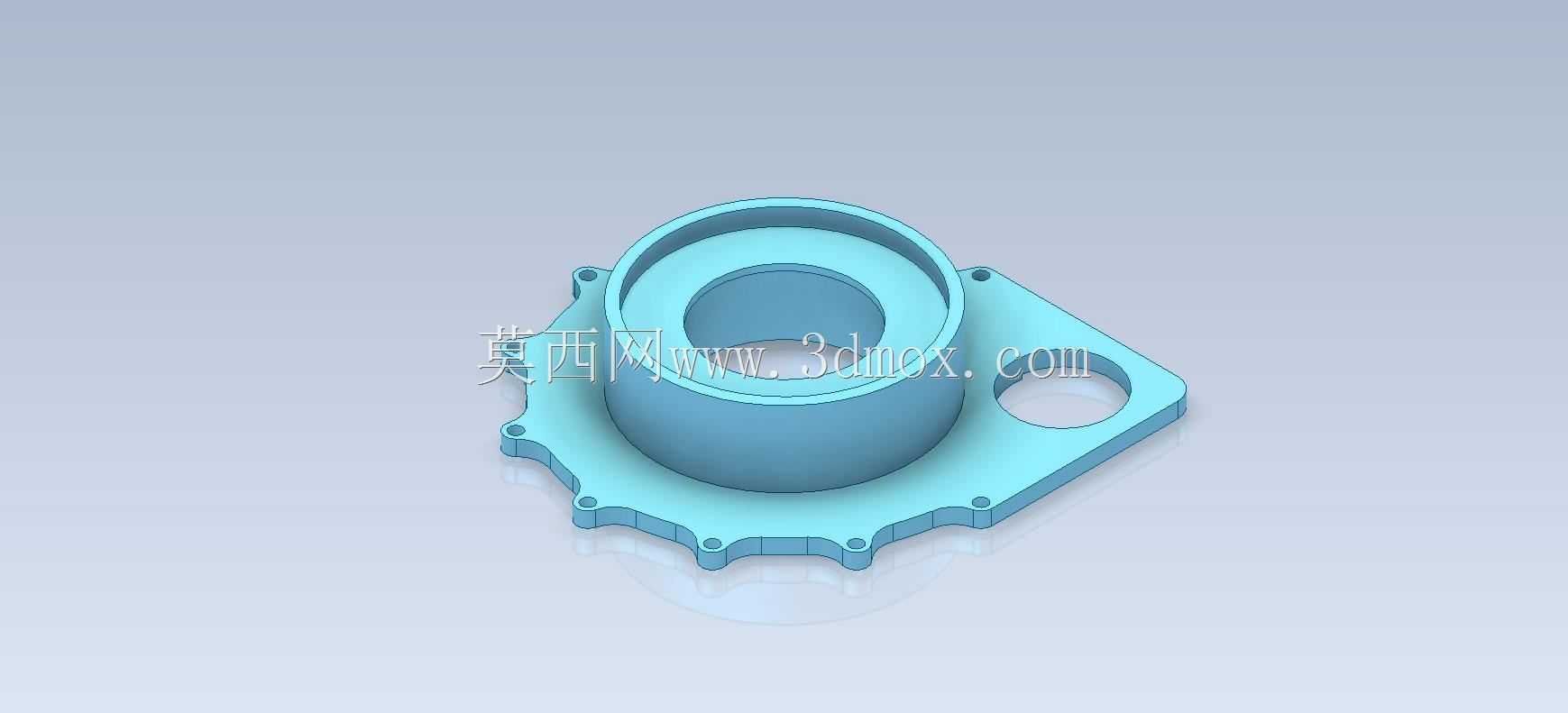

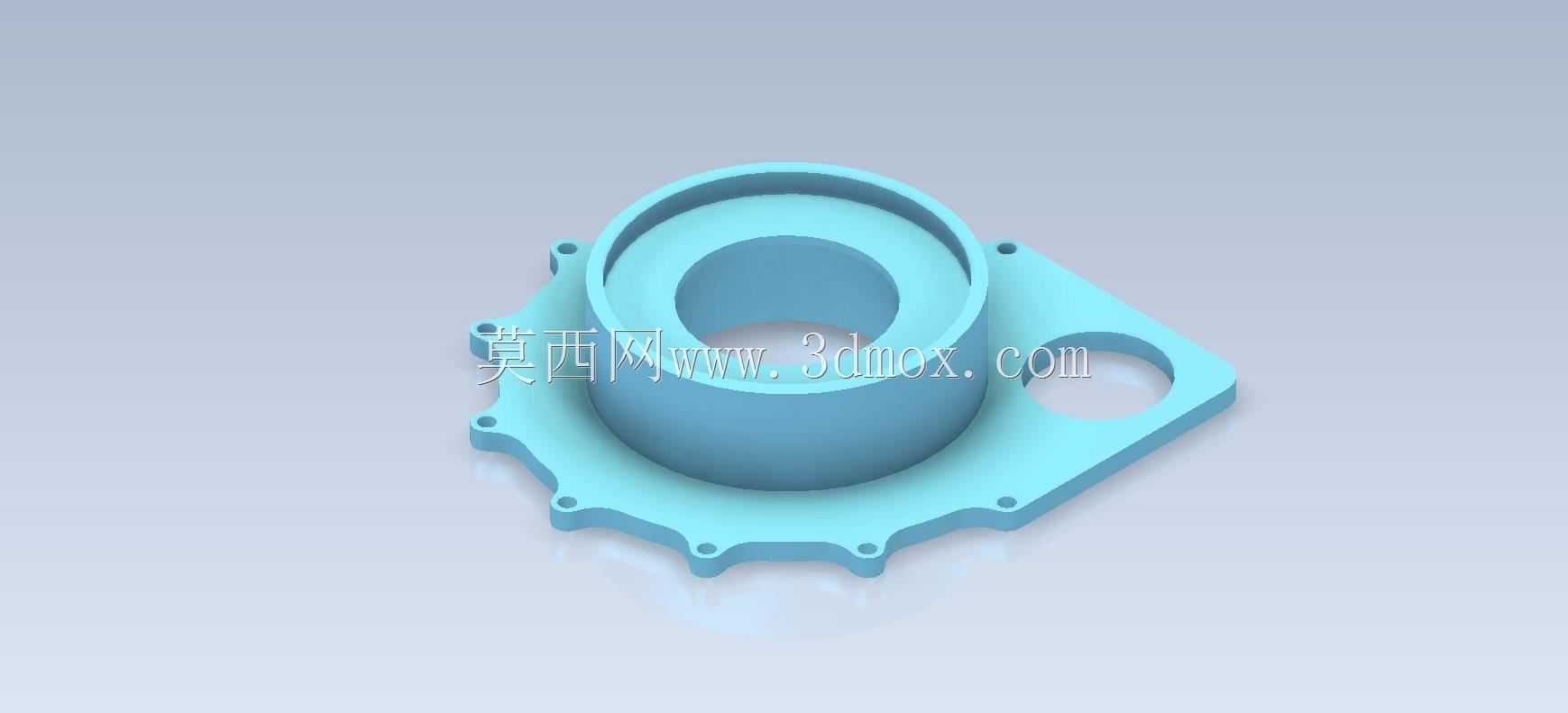

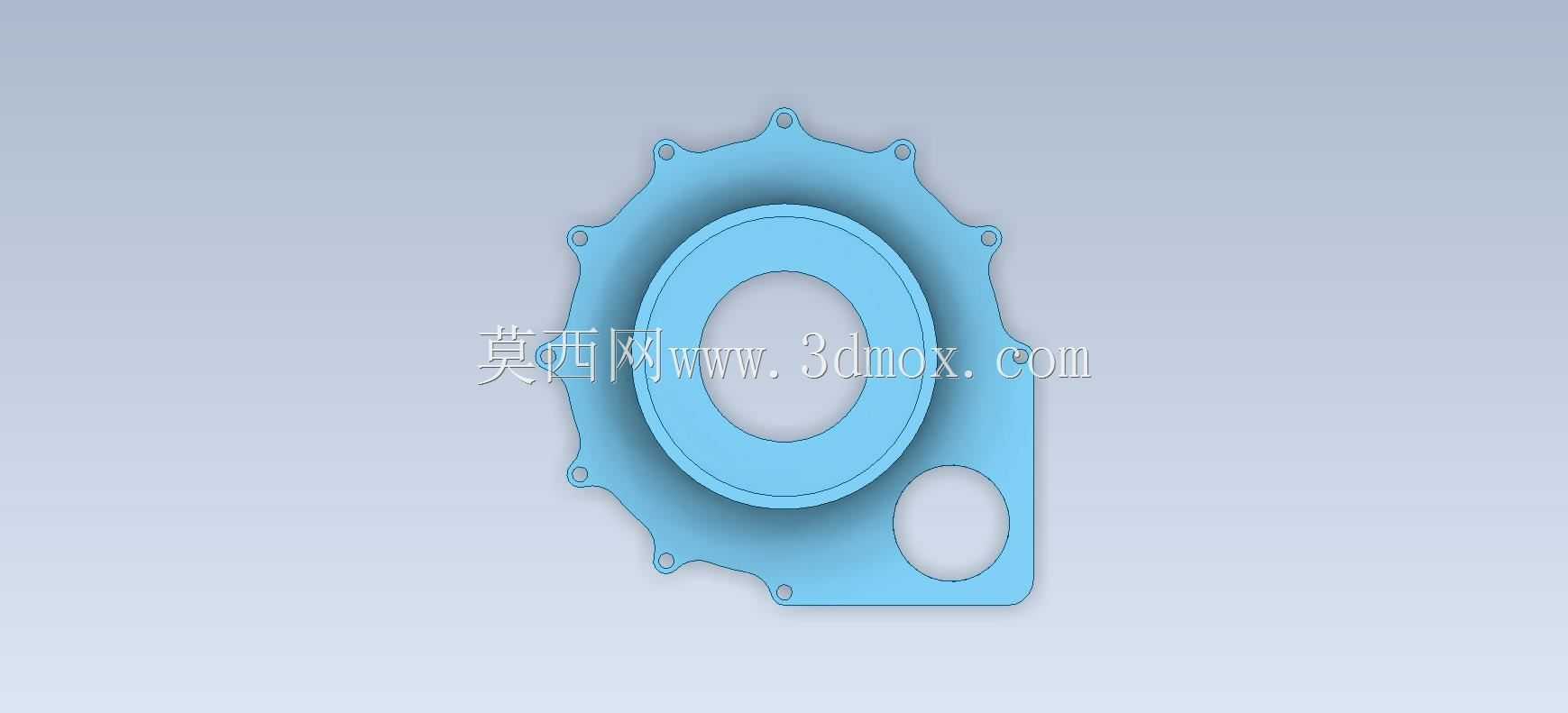

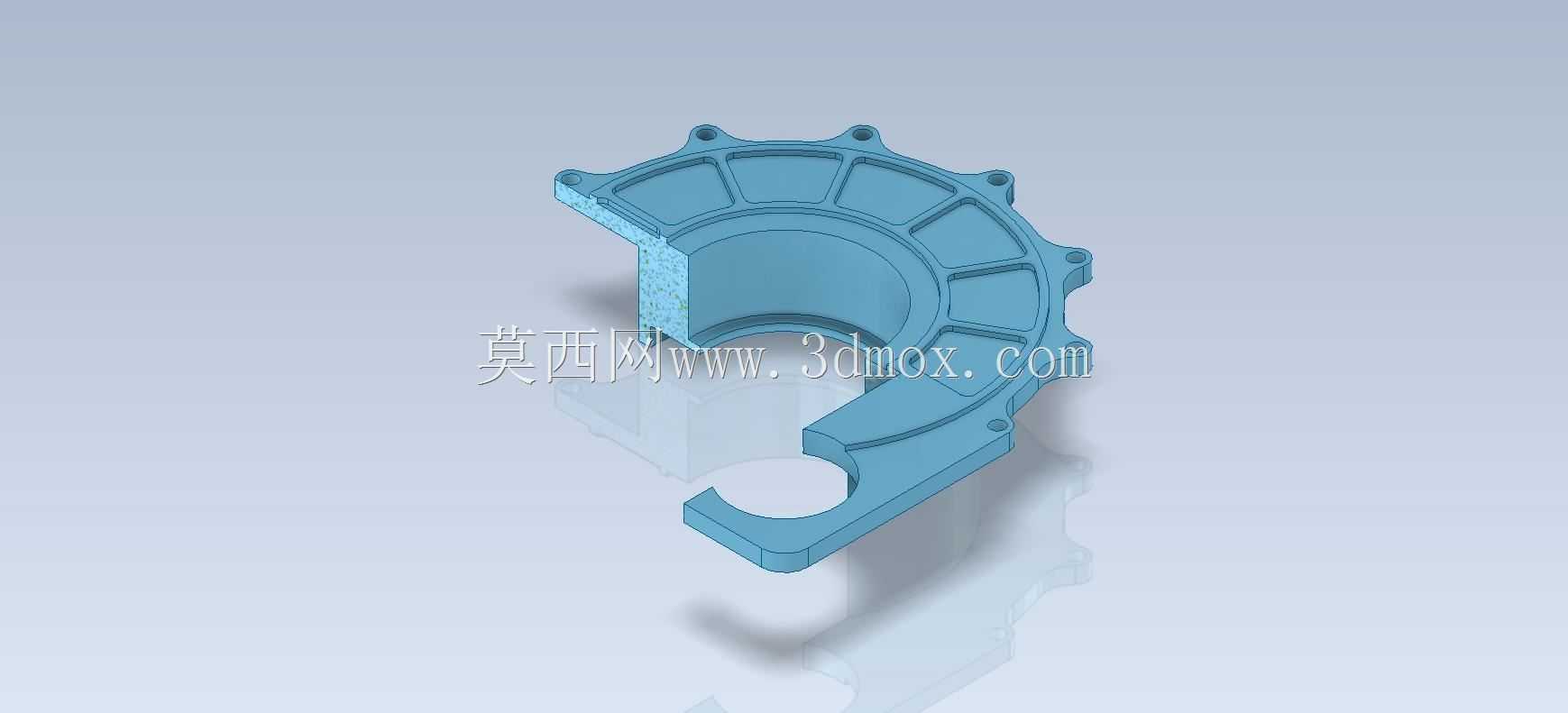

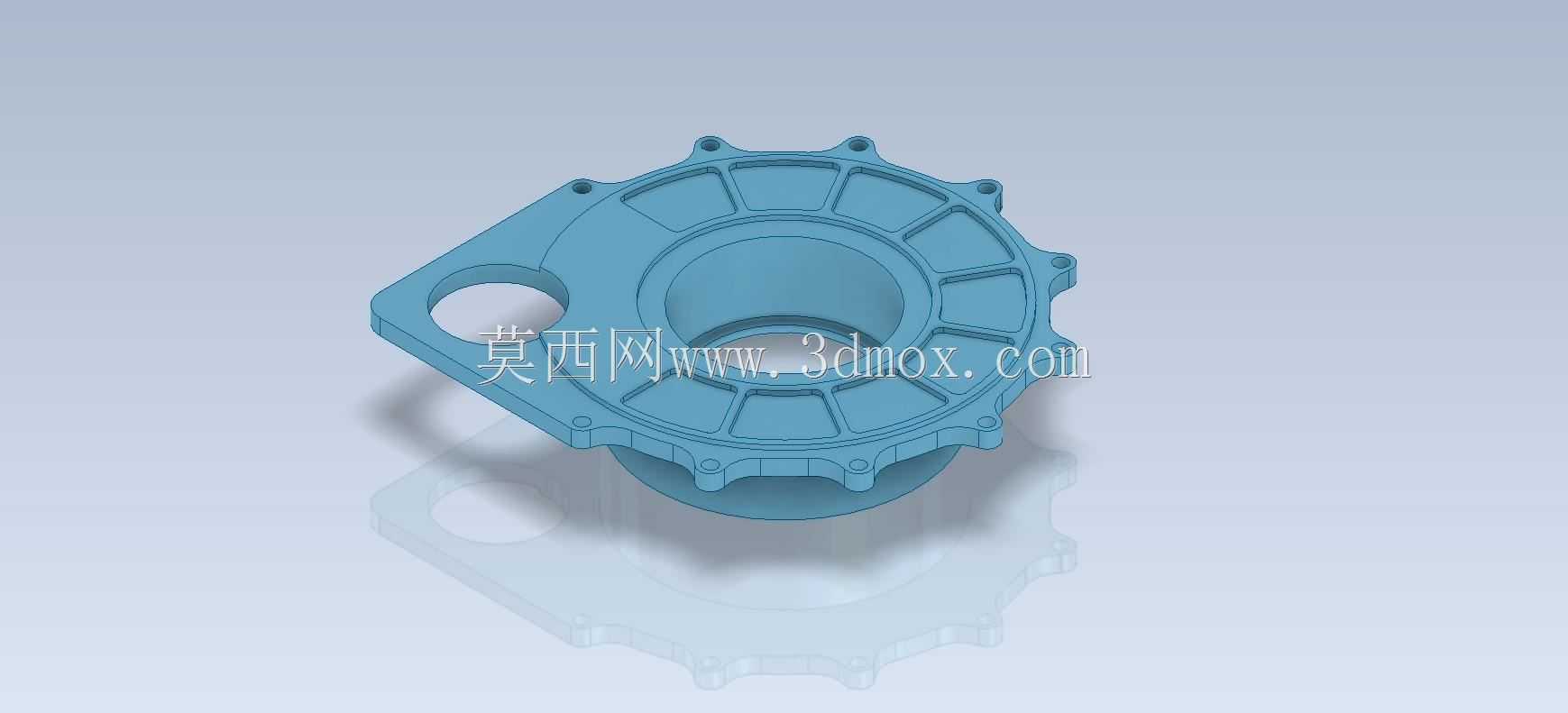

　　这类带侧置通孔的周向带凸耳轮盘构件，在通用传动、流体输送配套的设备中应用十分广泛，日常在小型泵体的端盖连接、低压传动腔体的封盖、轻载传动的轮毂定位场景中都能见到同结构逻辑的零件。从实际装配场景来看，这类构件通常作为腔体与外部组件的衔接载体，中心的大尺寸通孔是核心的贯通通道，既可以穿设传动轴，为轴系提供周向的避让空间，也可以作为流体介质的通流截面，匹配低压工况下的介质输送需求。周向均匀分布的带孔凸耳，是核心的安装定位结构，设计时凸耳的孔位需要和配对法兰的安装孔做严格的位置度公差约束，实际装配中通过螺栓穿设凸耳孔完成锁紧，能够保证构件和配对件连接后周向受力均匀，避免局部应力集中导致的密封失效或者连接松动。侧置的独立通孔属于功能拓展结构，在不同应用场景下可以承担不同作用：作为泵体端盖使用时，这个孔可以加工成螺纹孔，接装泄压阀或者压力检测接头；作为传动轮毂使用时，这个孔可以穿设定位销，完成轮毂和轴端的周向防转固定；作为腔体封盖使用时，这个孔还可以作为润滑油注油孔或者介质排空孔，不用额外在主体结构上开孔破坏整体强度。

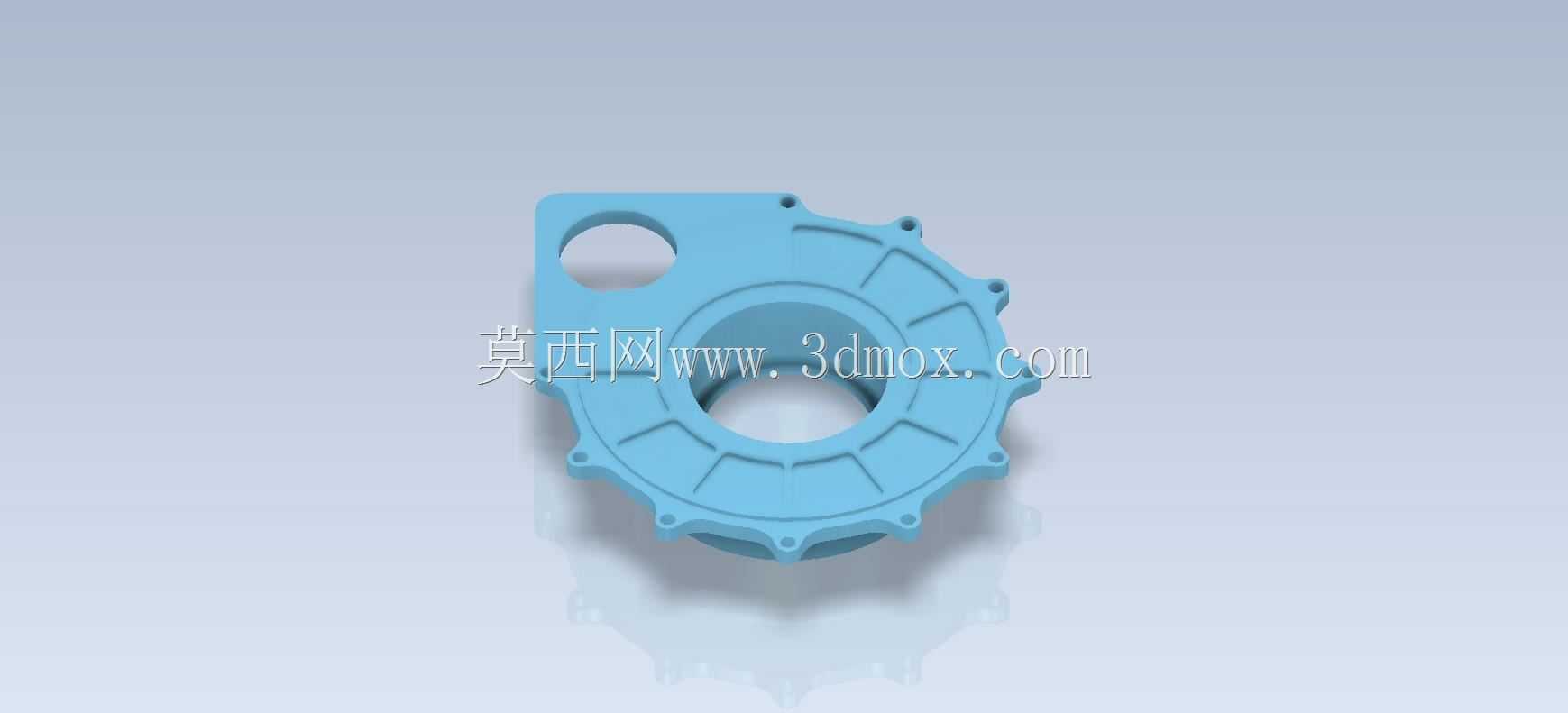

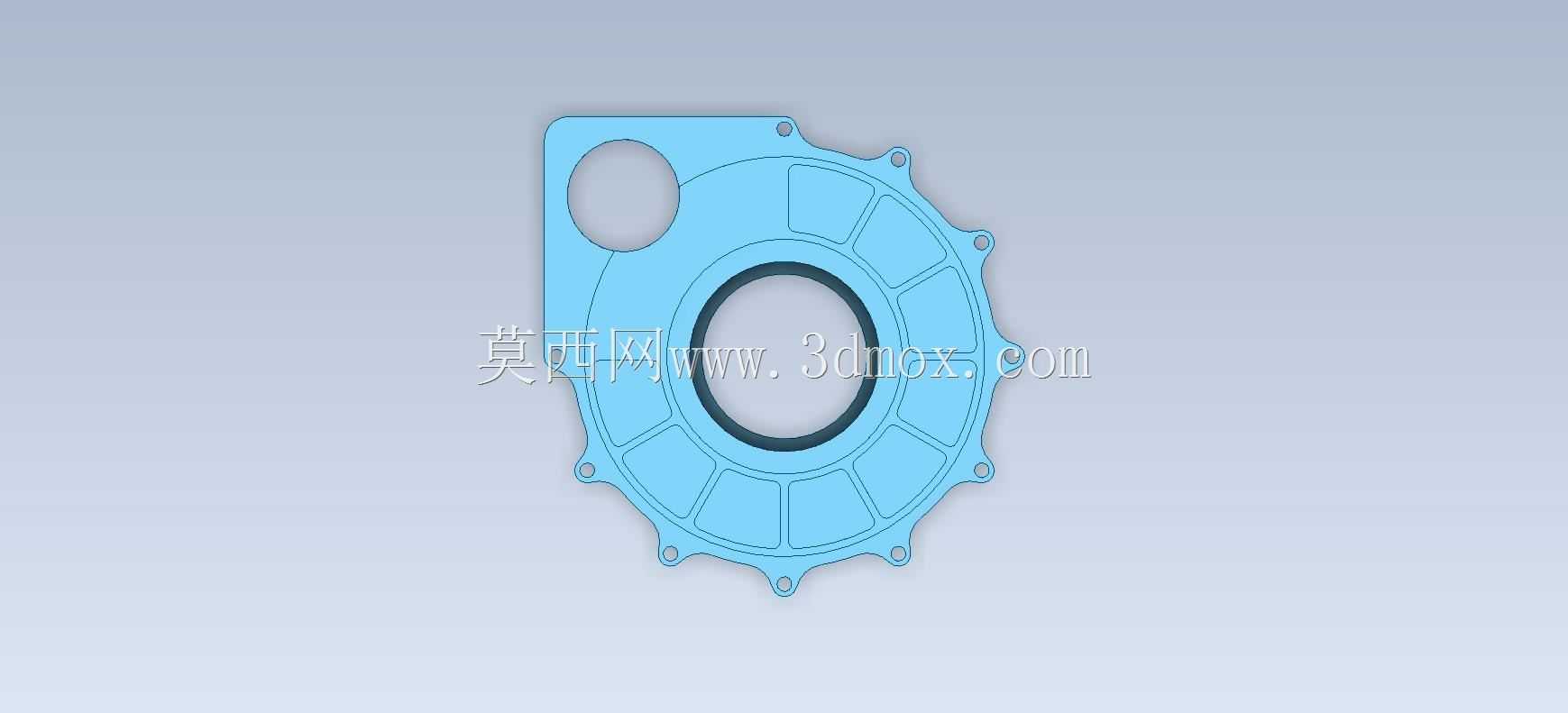

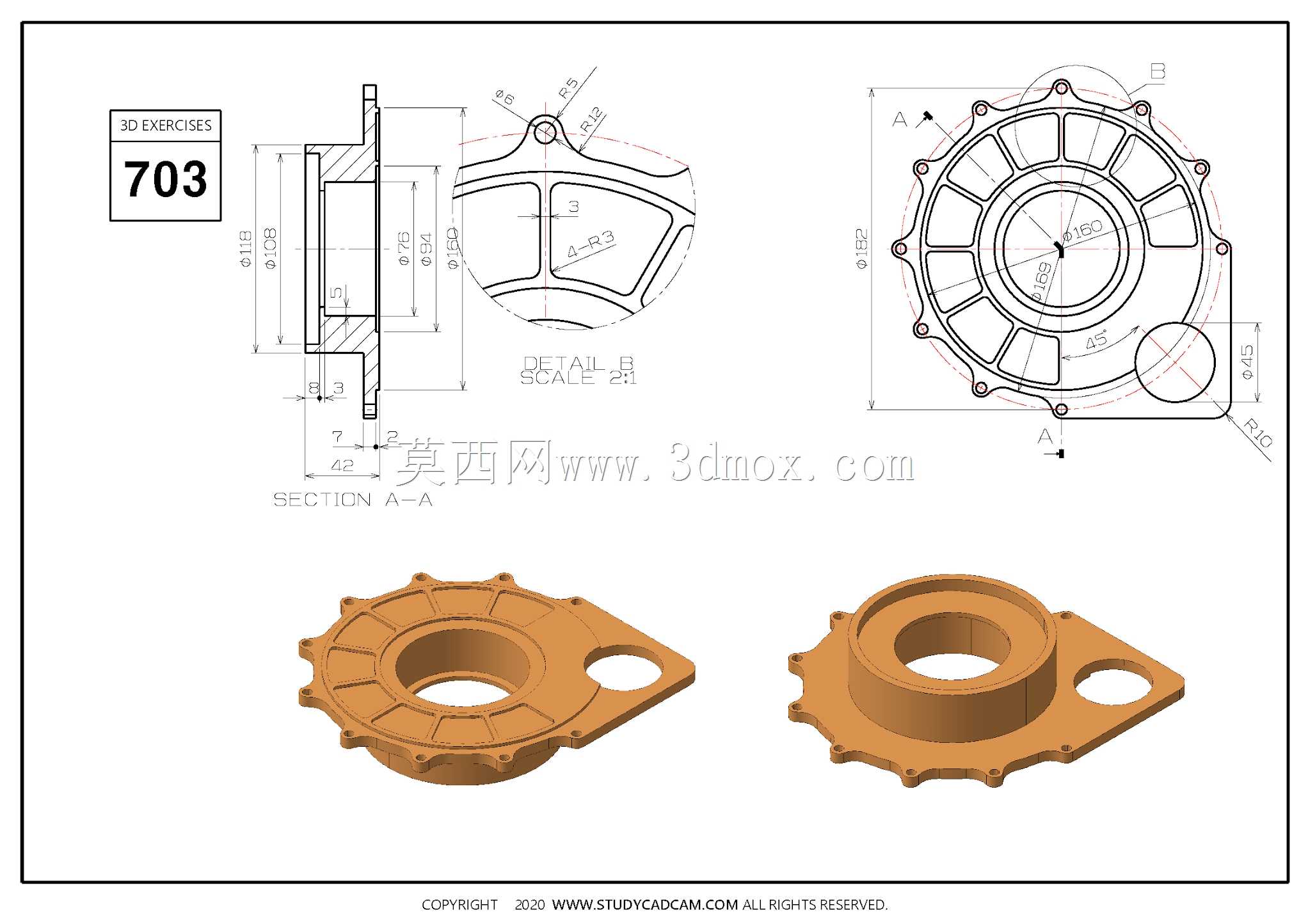

　　从设计思路层面拆解这个构件的建模逻辑，首先要确定核心的基准面，以构件的轴向端面作为主基准，先绘制中心回转体的截面轮廓，通过回转特征完成主体基体的构建，这一步要注意中心通孔的壁厚取值，要匹配实际工况的承压需求，轻载工况下壁厚可以取通孔直径的十分之一到八分之一，保证基础的结构刚性。周向的凸耳结构不需要逐个绘制，只需要完成单个凸耳的草绘，拉伸成型后做好安装孔的切除，再通过圆周阵列的方式，按照等角度间隔完成所有凸耳的布局，阵列时要注意凸耳的数量要和配对件的安装点位匹配，通常这类中小型轮盘构件的凸耳数量取8到12个，既能保证连接点的受力均匀，也不会因为孔位过多增加加工难度。侧置的通孔位置要避开周向凸耳的安装区域，同时要和中心通孔保持足够的壁厚距离，避免两个孔之间的壁面过薄，在承压或者受载时出现开裂。构件表面的加强筋结构是从中心回转体向外缘凸耳延伸的，筋条的厚度不需要过大，通常取主体壁厚的0.8倍左右，既可以提升整体的抗形变能力，减少螺栓锁紧时构件的翘曲变形，也不会过多增加零件的整体重量。

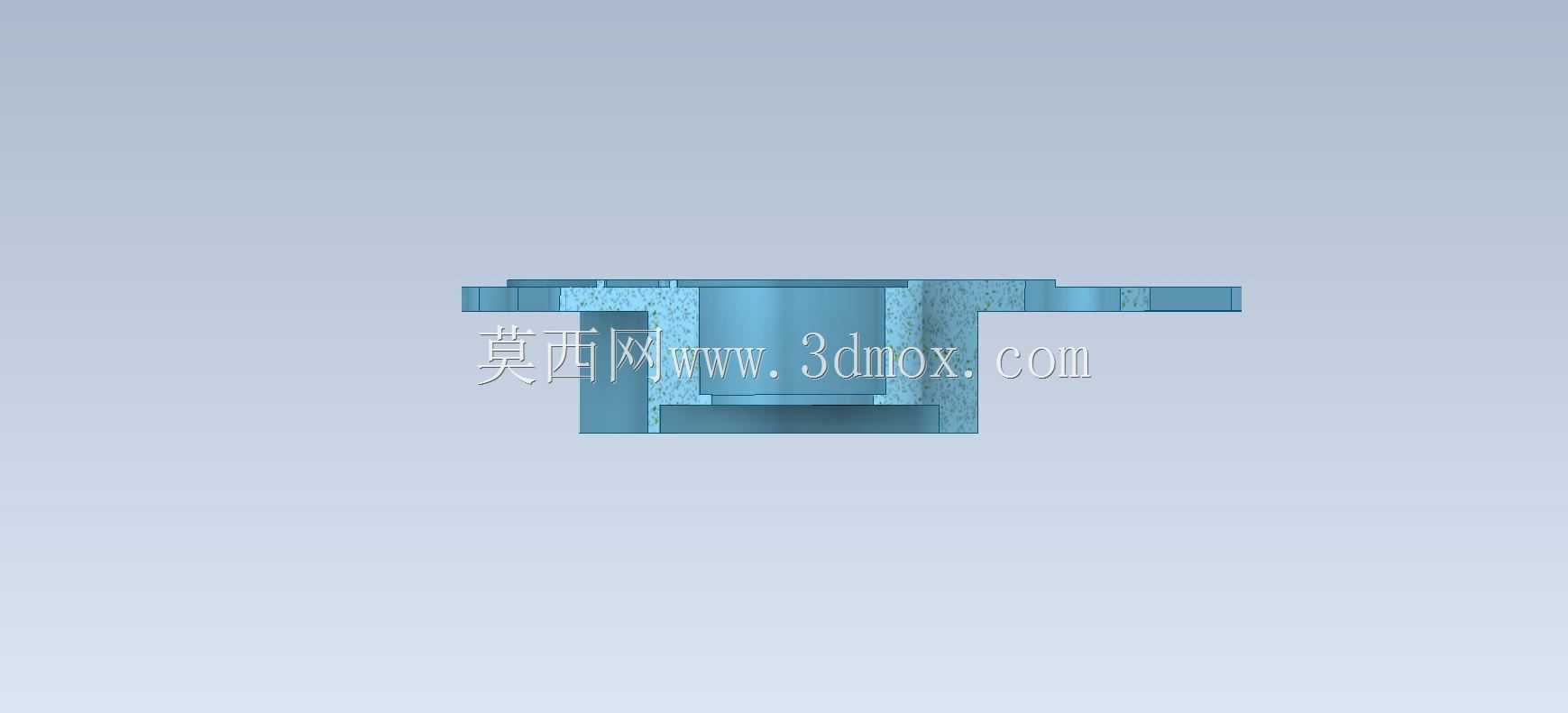

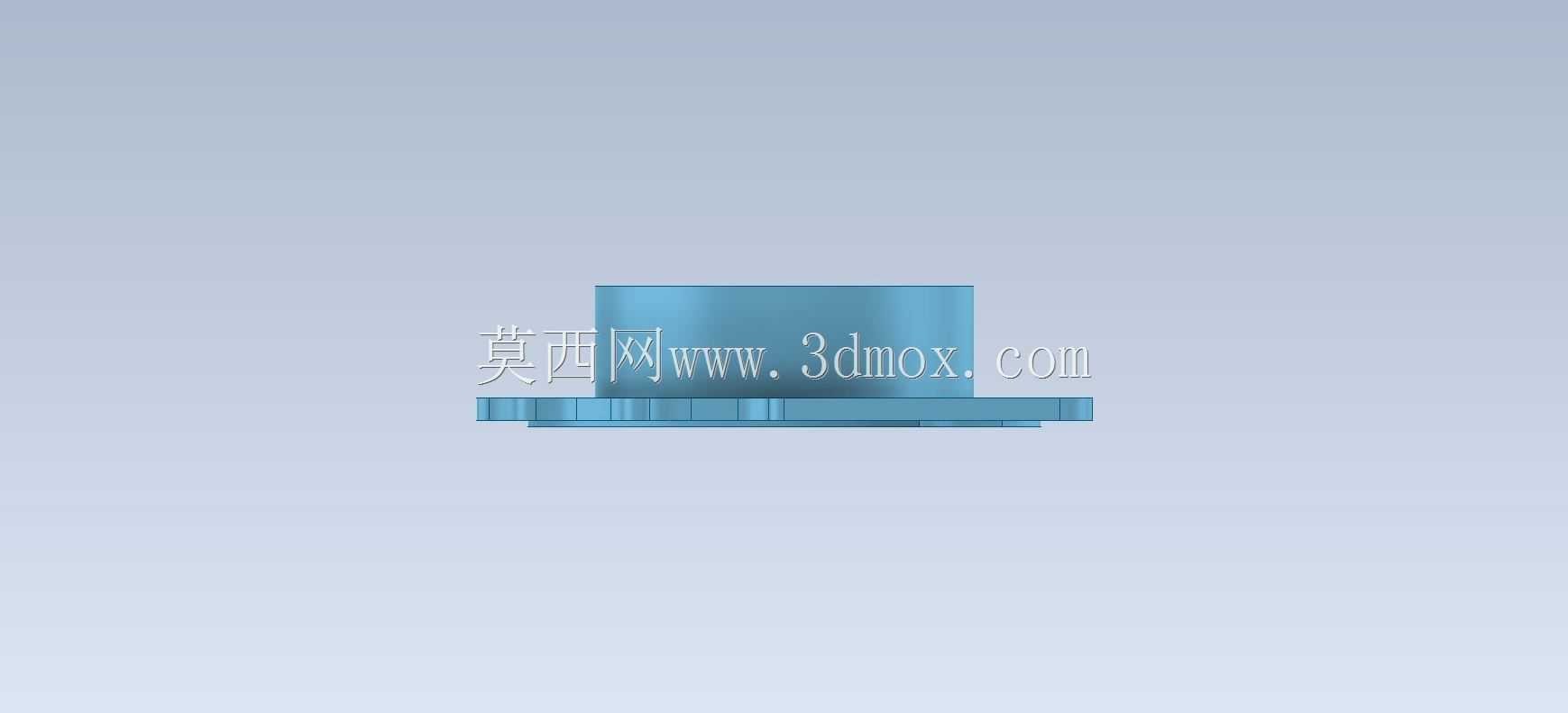

　　从安装边界的角度考量，这类构件的轴向厚度要匹配安装空间的预留尺寸，外缘的最大直径要小于安装腔体的内部避让直径，保证装配时不会和周边的其他零部件产生干涉。周向凸耳的外伸长度要满足螺栓安装的操作空间，确保锁紧工具能够顺利接触螺栓头完成拧紧操作，凸耳上的安装孔直径要比选用的螺栓大0.5到1毫米，补偿加工和装配时的位置误差，降低装配难度。侧置通孔的轴线要和主基准面保持平行或者垂直的位置关系，根据实际功能需求确定孔的深度和直径，如果作为流体通道使用，孔的内壁要做光滑处理，减少介质流动的阻力，如果作为定位销孔使用，孔的公差要取H7级，保证和定位销的配合精度。实际建模练习过程中，要重点关注圆周阵列的参数设置、不同特征之间的布尔运算逻辑，以及薄壁结构的圆角过渡处理——所有的直角棱边都要做适当的圆角倒钝，既可以减少加工时的应力集中，也能避免装配过程中锐边划伤操作人员。这类构件虽然结构不算复杂，但是涵盖了回转特征、拉伸切除、圆周阵列、筋特征、圆角处理等多个常用的机械建模操作，非常适合入门阶段的设计者练习三维建模的基础逻辑，理解轮盘类零件的设计要点和装配约束要求，为后续设计更复杂的传动、封盘类零部件打下扎实的实操基础。在实际生产中，这类零件如果用于承压场景，多采用铸造成型后再做机加工的工艺，建模时还要预留足够的加工余量，保证安装面和孔位的加工精度；如果用于轻载的传动定位场景，也可以采用型材直接铣削成型，建模时可以适当简化非配合面的结构，减少加工的工序时长，降低零件的制造成本。
