带安装底座的L型支撑连接座结构

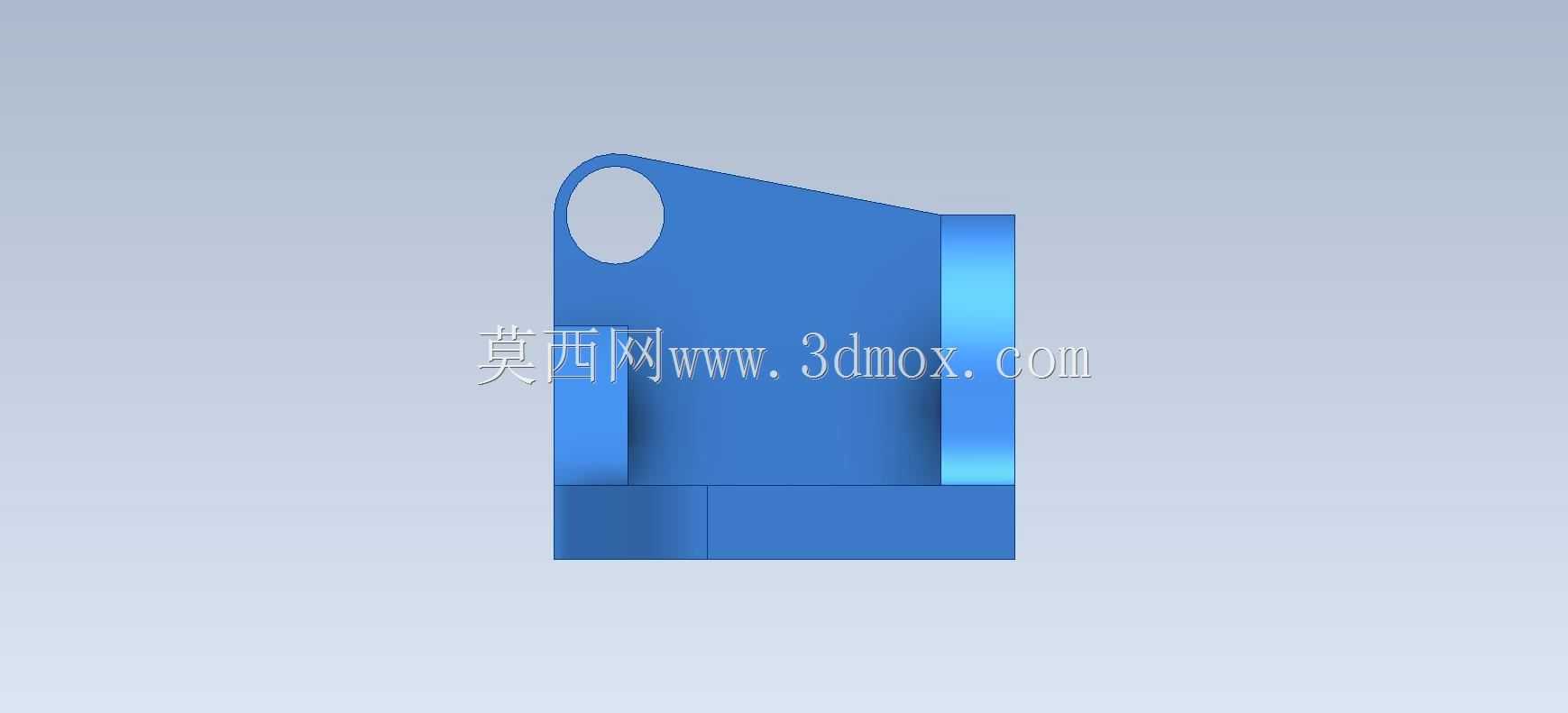

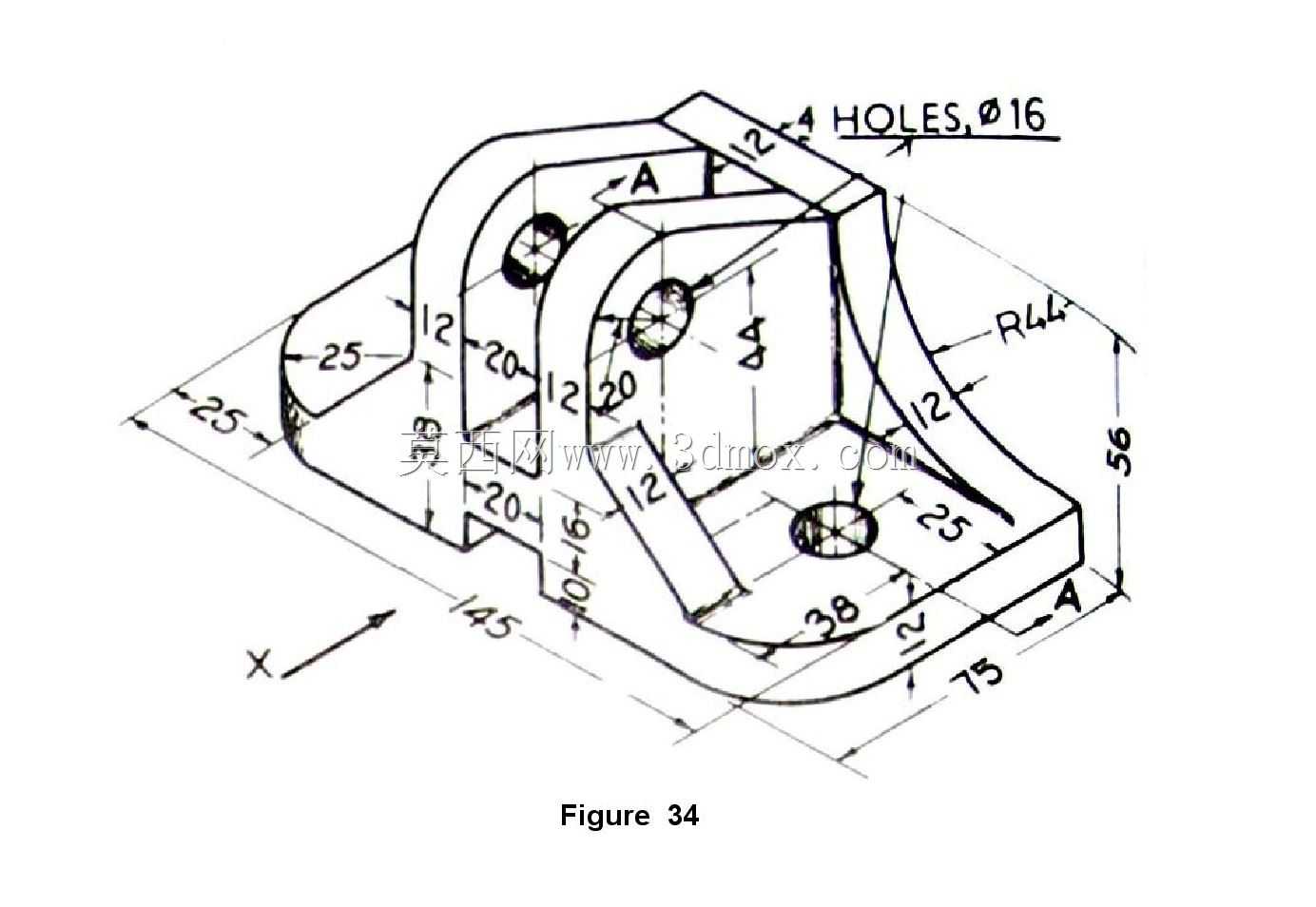

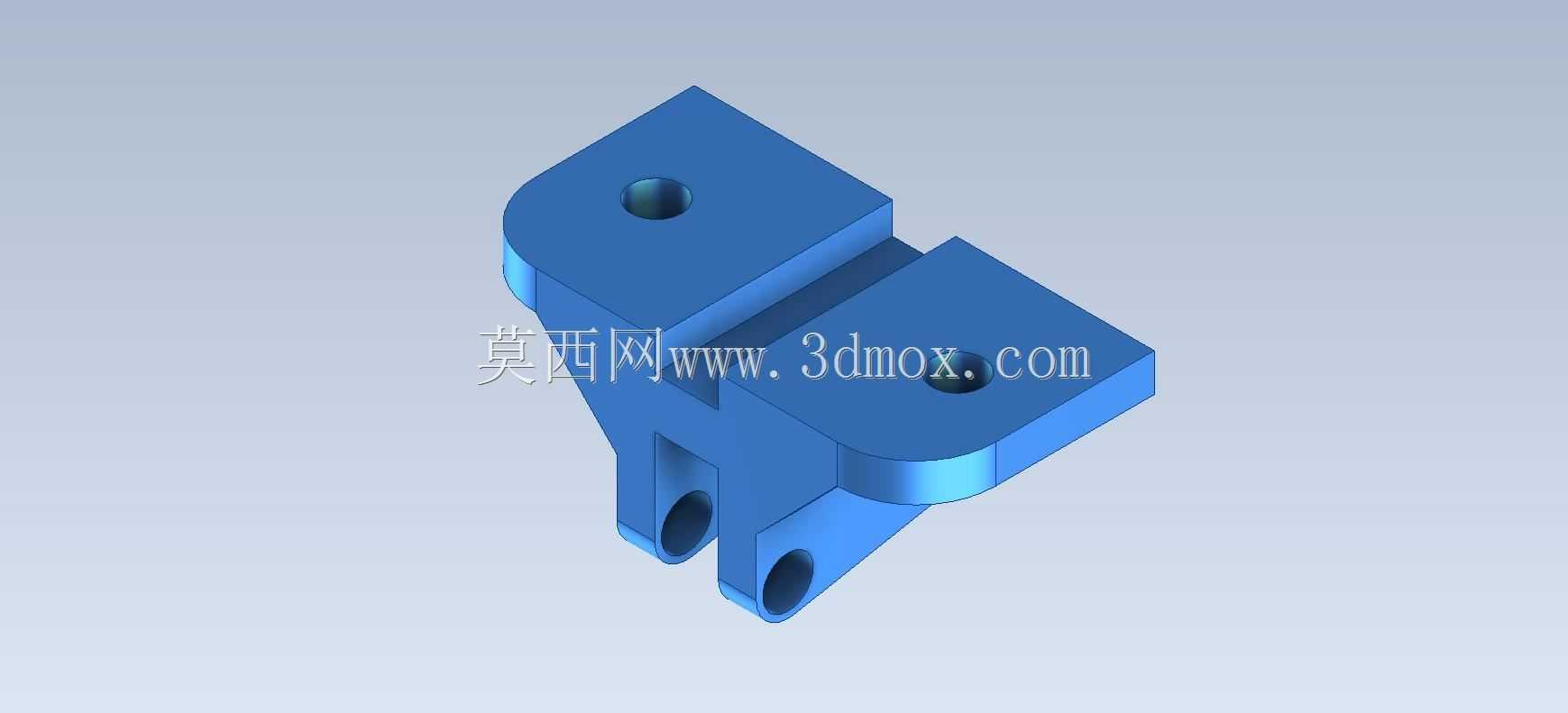

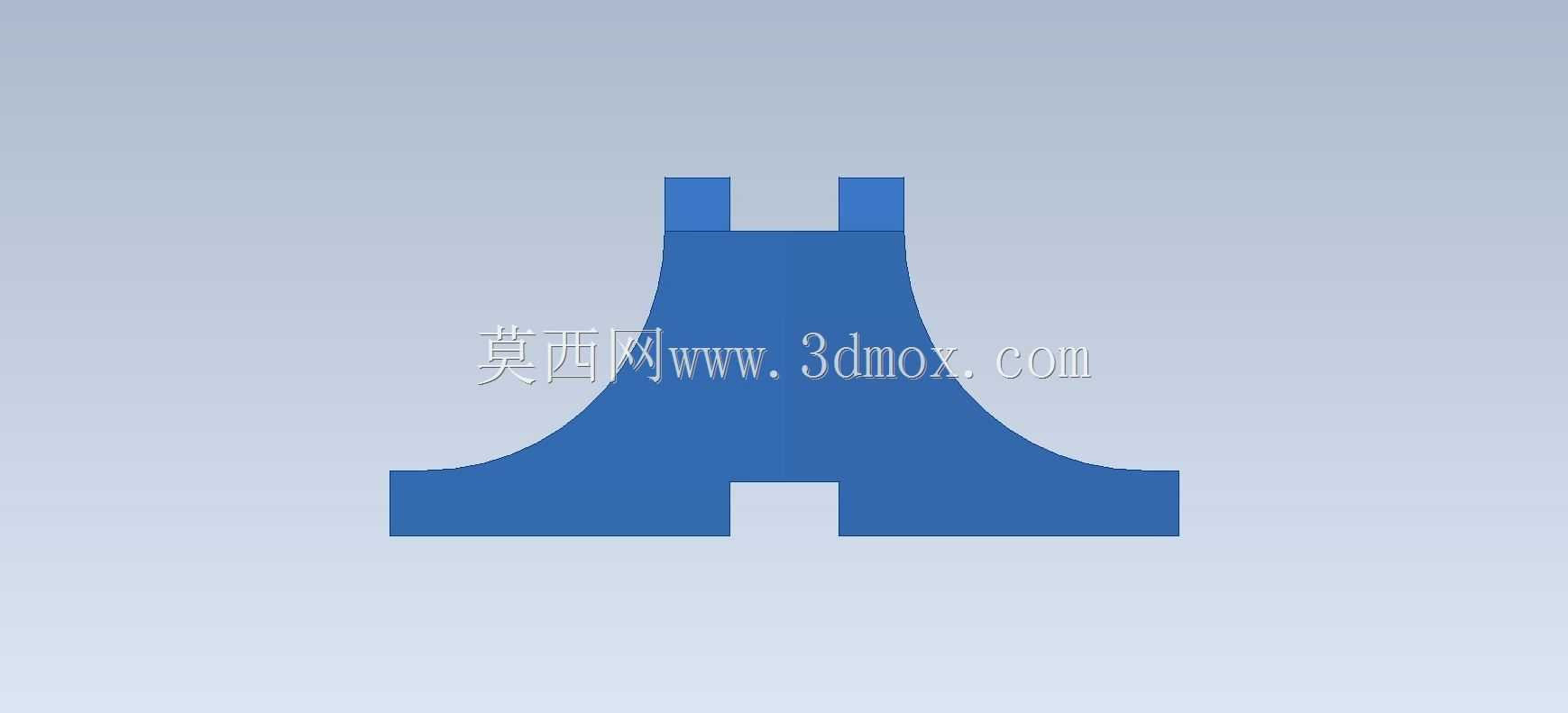

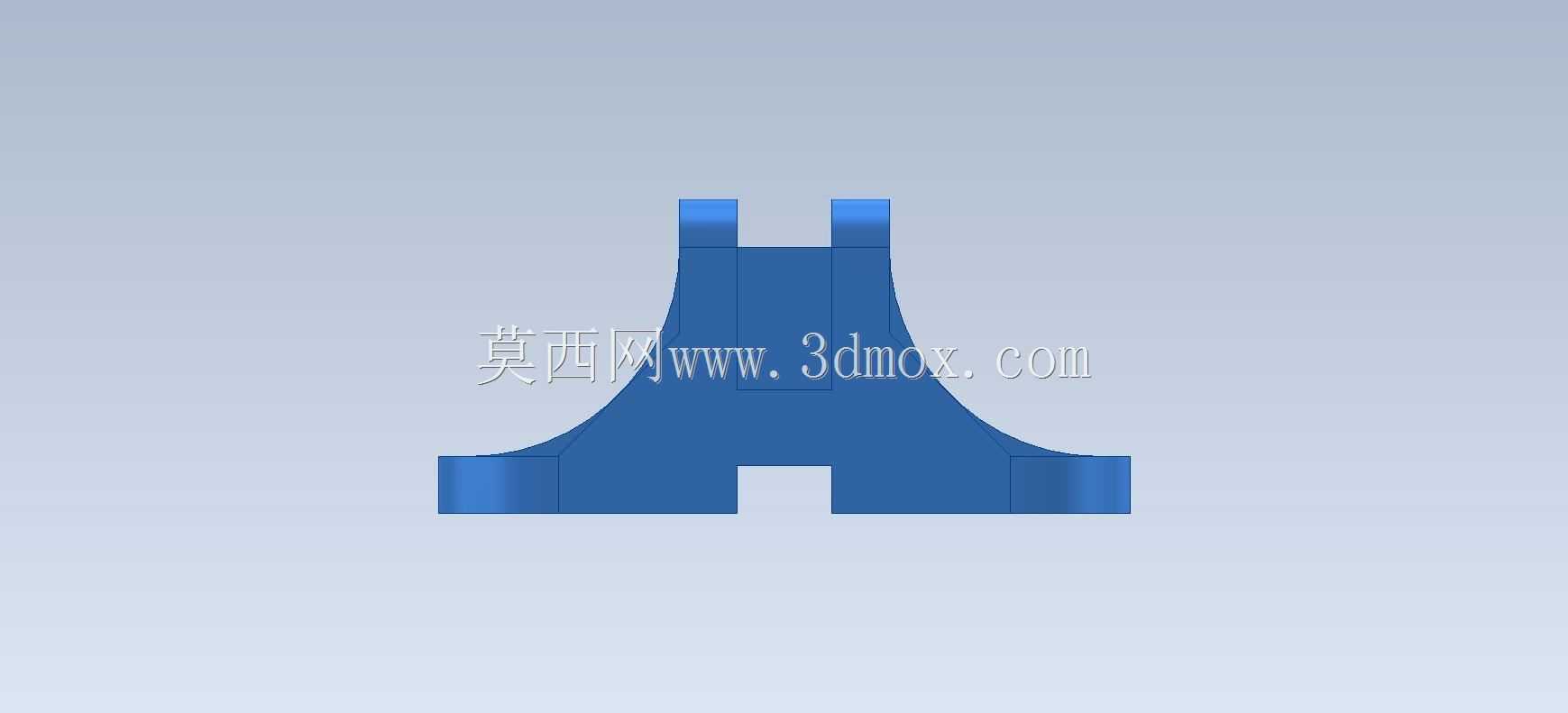

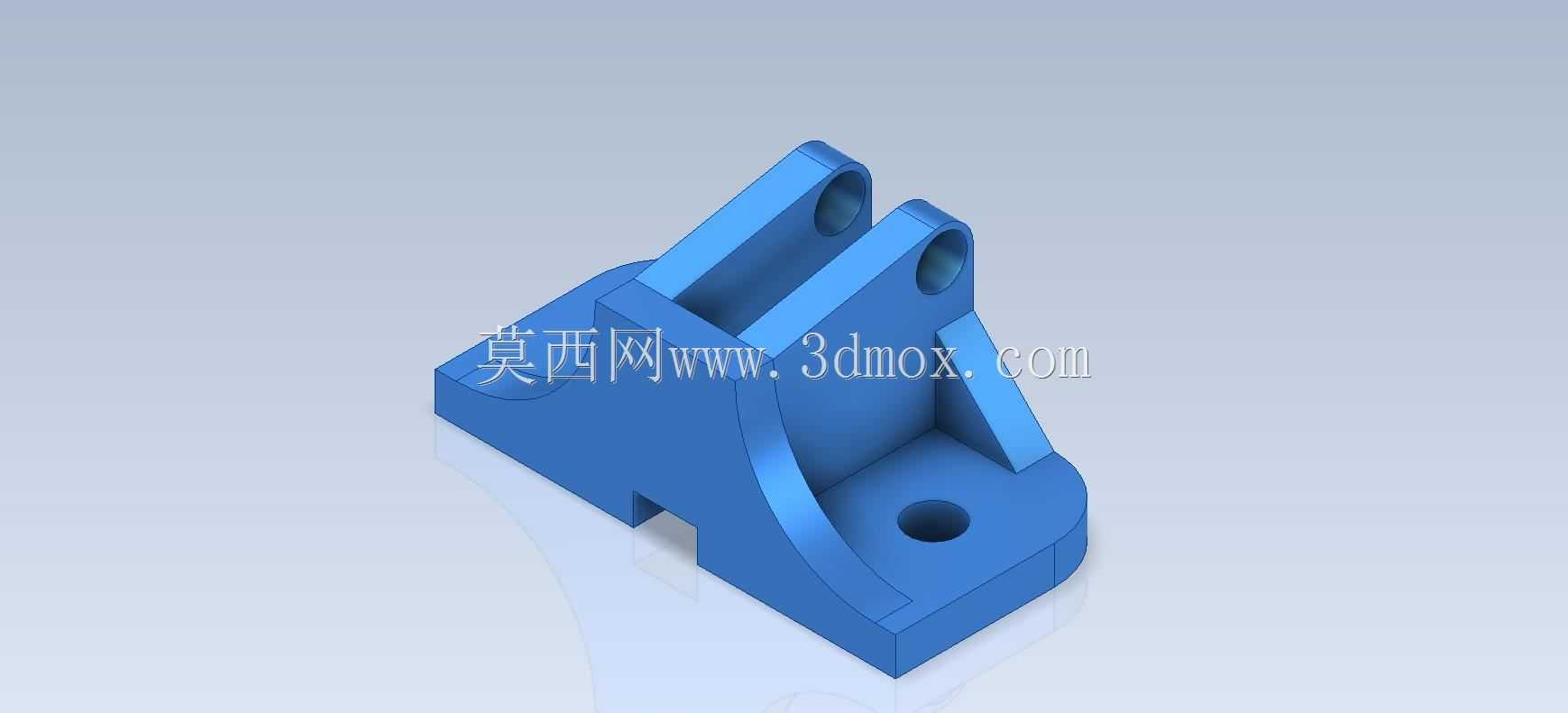

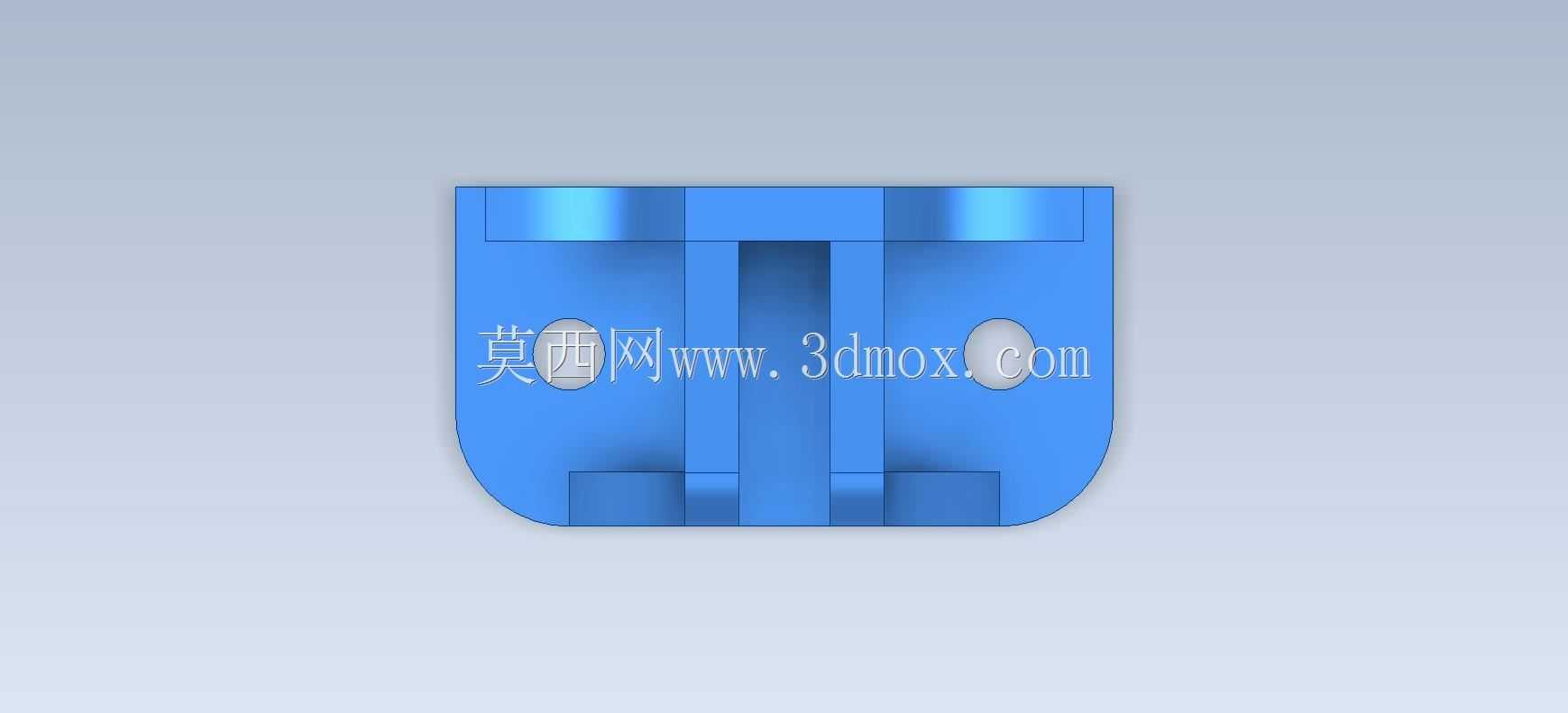

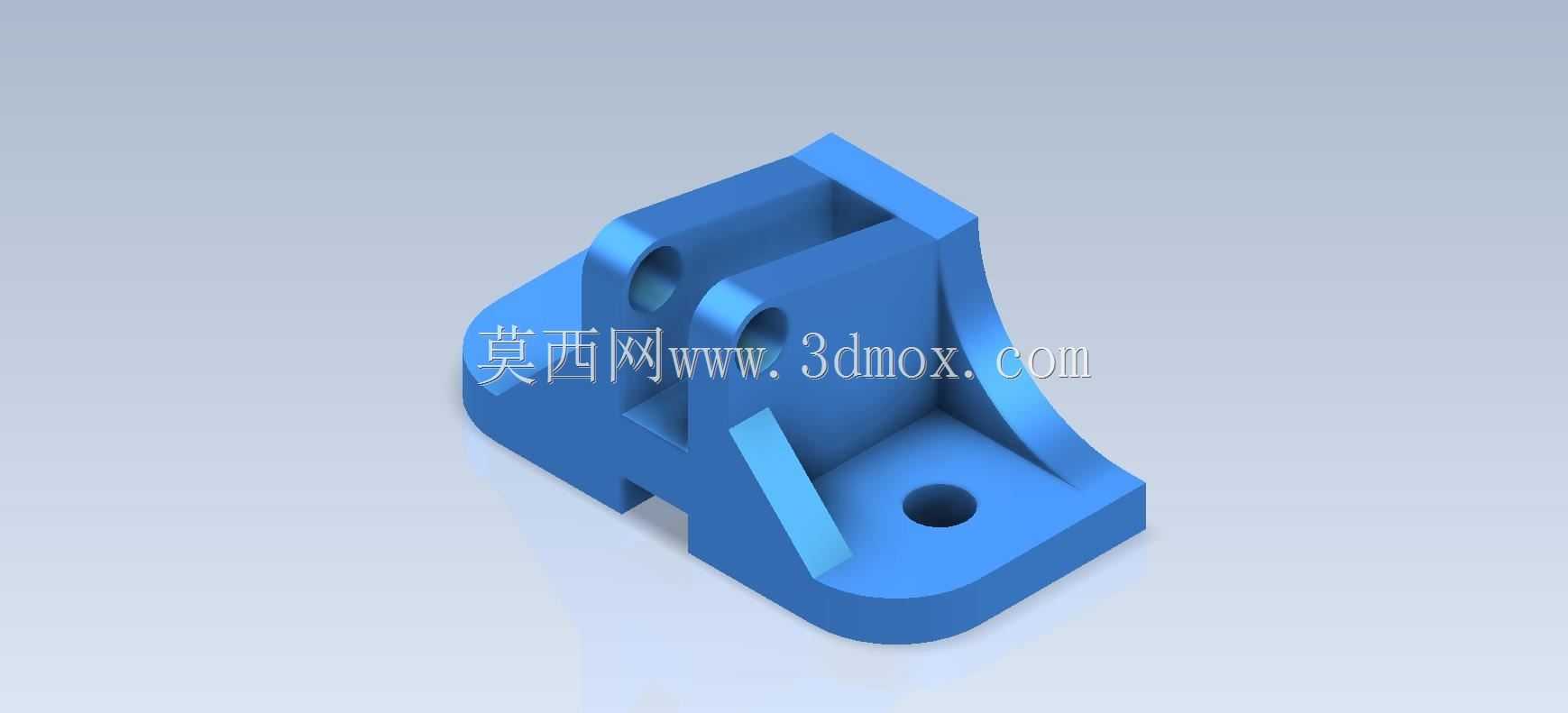

　　在非标自动化生产线的工位辅助支撑场景中，这类带安装底座的L型支撑连接座是十分常见的结构件，主要承担工位侧方导向组件、小型检测传感器支架或者轻载执行元件的承载固定作用，日常工况下承受的静载荷通常不超过500N，偶尔会伴随设备运行产生的小幅振动，因此结构设计上需要兼顾安装便捷性与连接刚性。从结构布局来看，该零件整体采用L型弯折的主体构型，底部为带沉头安装孔的平板底座，底座上的单个安装孔可适配M6-M8规格的内六角圆柱头螺钉，安装时可直接固定在铝型材工作台的T型槽或者钢制安装平台的螺纹孔位上，底座边缘做了R3的圆角过渡，既避免加工时的应力集中，也能防止安装过程中锐边划伤操作人员。竖直支撑臂部分采用了双侧带加强筋的结构，

　　加强筋从底座平面一直延伸到支撑臂上部，筋板厚度设置为4mm，刚好匹配常规3mm-6mm板材焊接或者铣削加工的工艺余量，不需要额外做特殊的工艺处理就能直接加工成型。支撑臂上部设置了两个同轴的通孔，孔位公差按照H7级精度设计，可穿过销轴实现与外部摆动件的铰接连接，孔口位置做了1mm的倒角，既方便销轴装配时的导入，也能去除钻孔加工产生的毛刺。支撑臂的内侧做了内凹的避让槽，槽深3mm，主要是为了避让铰接件摆动时的运动轨迹，避免运动过程中出现结构干涉，同时也能适当减轻零件整体重量，在不降低结构刚性的前提下减少材料消耗。从建模思路来看，这类零件的建模优先从底座的草图轮廓开始绘制，先确定底部安装孔的中心距与整体安装边界，

　　再向上拉伸生成主体支撑结构，之后添加加强筋特征，最后处理孔位、倒角与圆角细节，建模过程中需要重点关注各特征之间的壁厚均匀性，整体壁厚控制在5mm左右，避免出现壁厚突变导致的注塑或者铸造缺陷，如果是采用机加工方式制作，还要注意刀具的可达性，内侧避让槽的圆角半径设置为R2，适配直径4mm的立铣刀直接加工，不需要额外换刀。在实际设备装配中，这类支撑座的安装平面平面度要求控制在0.1mm以内，保证安装后支撑臂不会出现倾斜，上部铰接孔的轴线需要与底座安装平面保持平行，平行度公差不超过0.05mm，否则会导致铰接的摆动件出现卡滞、磨损加剧的问题。零件的材质选择上，如果是普通车间的常规工况，采用Q235钢表面喷塑处理即可满足防锈与强度要求，

　　如果是在潮湿或者有弱腐蚀的工况下，可以更换为304不锈钢材质，或者采用铝合金6061-T6材质做阳极氧化处理，进一步降低零件自重，适配移动工位的轻量化需求。在生产线的实际调试过程中，这类支撑座通常会搭配调整垫片使用，通过增减不同厚度的垫片来微调上部铰接件的高度位置，补偿安装面的加工误差，底座上的安装孔预留了0.5mm的间隙余量，方便装配时的位置微调，不需要过高的安装孔位加工精度就能完成装配，能有效降低现场装配的调试难度。
