带导流缺口的锥筒式下料漏斗结构

　　这类带缺口的锥筒漏斗结构，在小颗粒物料、粉体介质的定量分装工位应用十分普遍，常见于小型实验台投料、3D打印耗材分装、精细化工小剂量加料场景，和普通无缺口漏斗相比，它的核心作用是在导流下料的同时，通过筒壁预留的开槽平衡容器内外气压，避免粉体或小颗粒下料时因筒内憋气出现的架桥、断流、喷溅问题，很多新手做结构设计时容易忽略气压平衡的细节，直接套用标准光滑漏斗模型，实际投用后经常出现下料不畅，需要反复敲击漏斗外壁才能落料的情况，反而增加了工位操作的辅助时间。

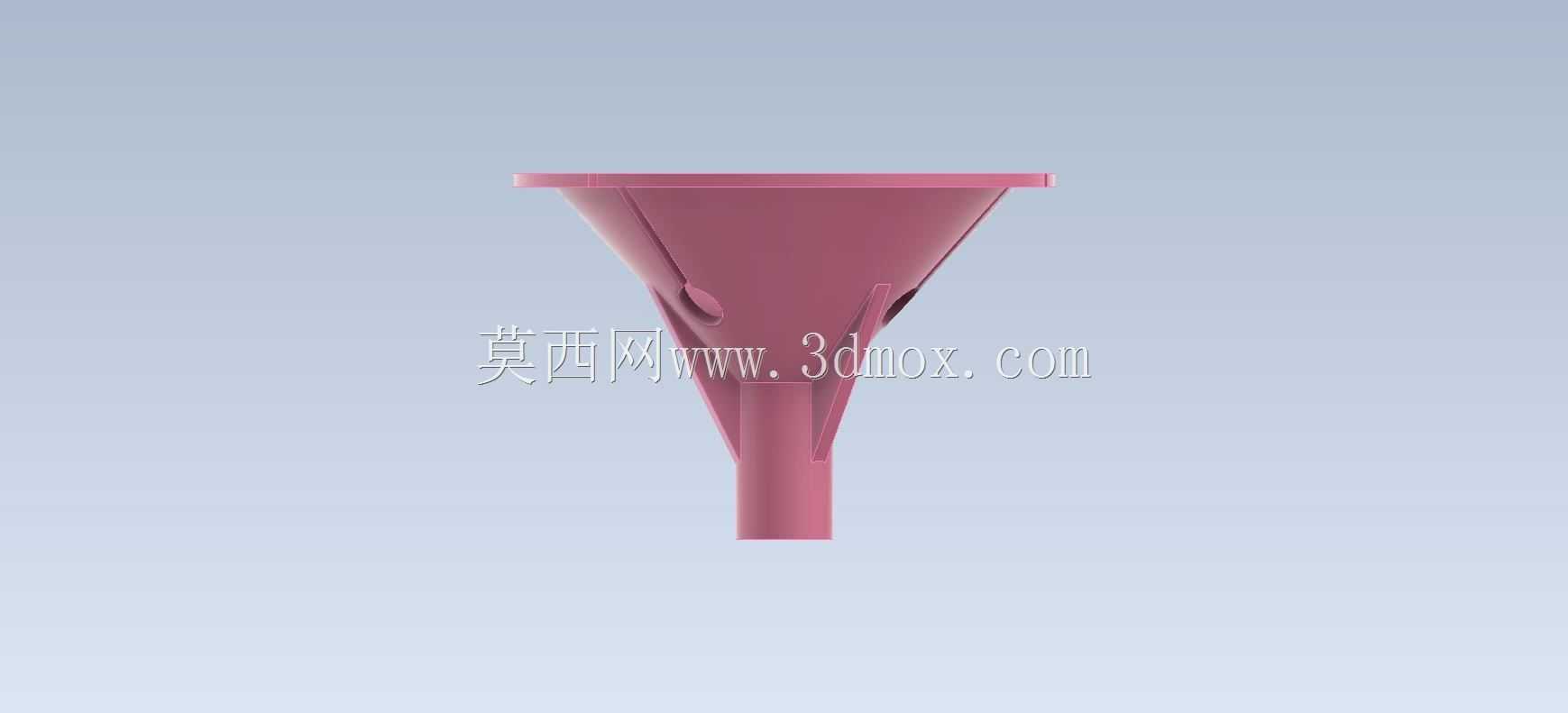

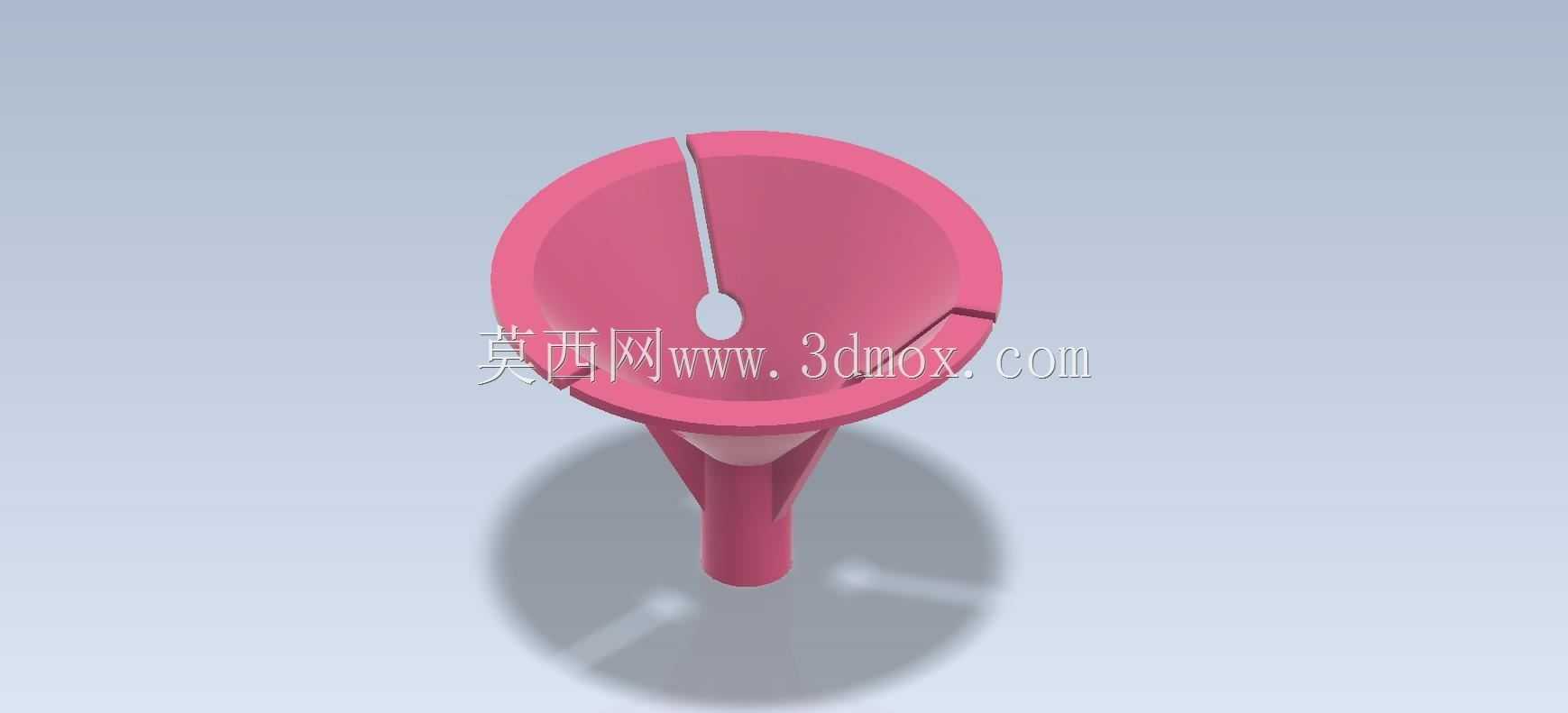

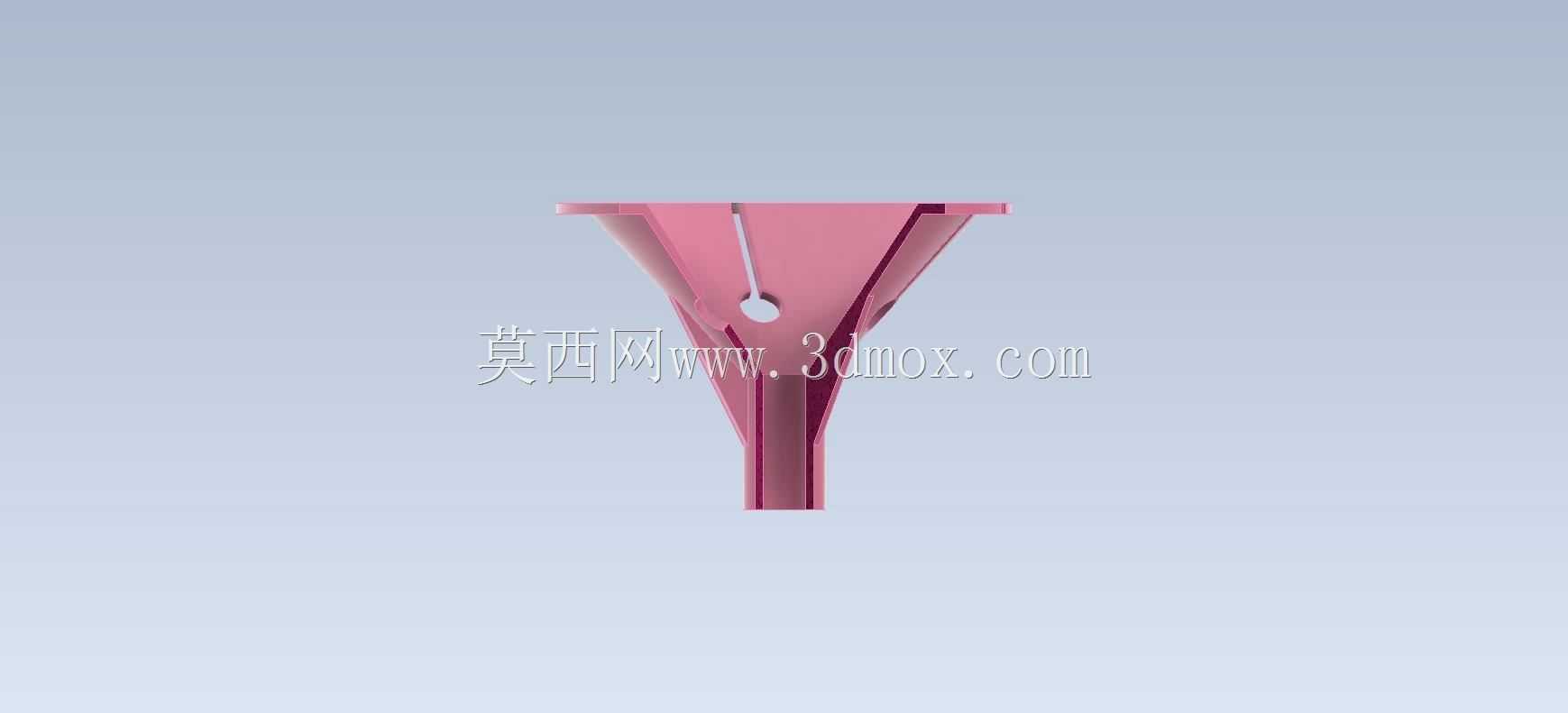

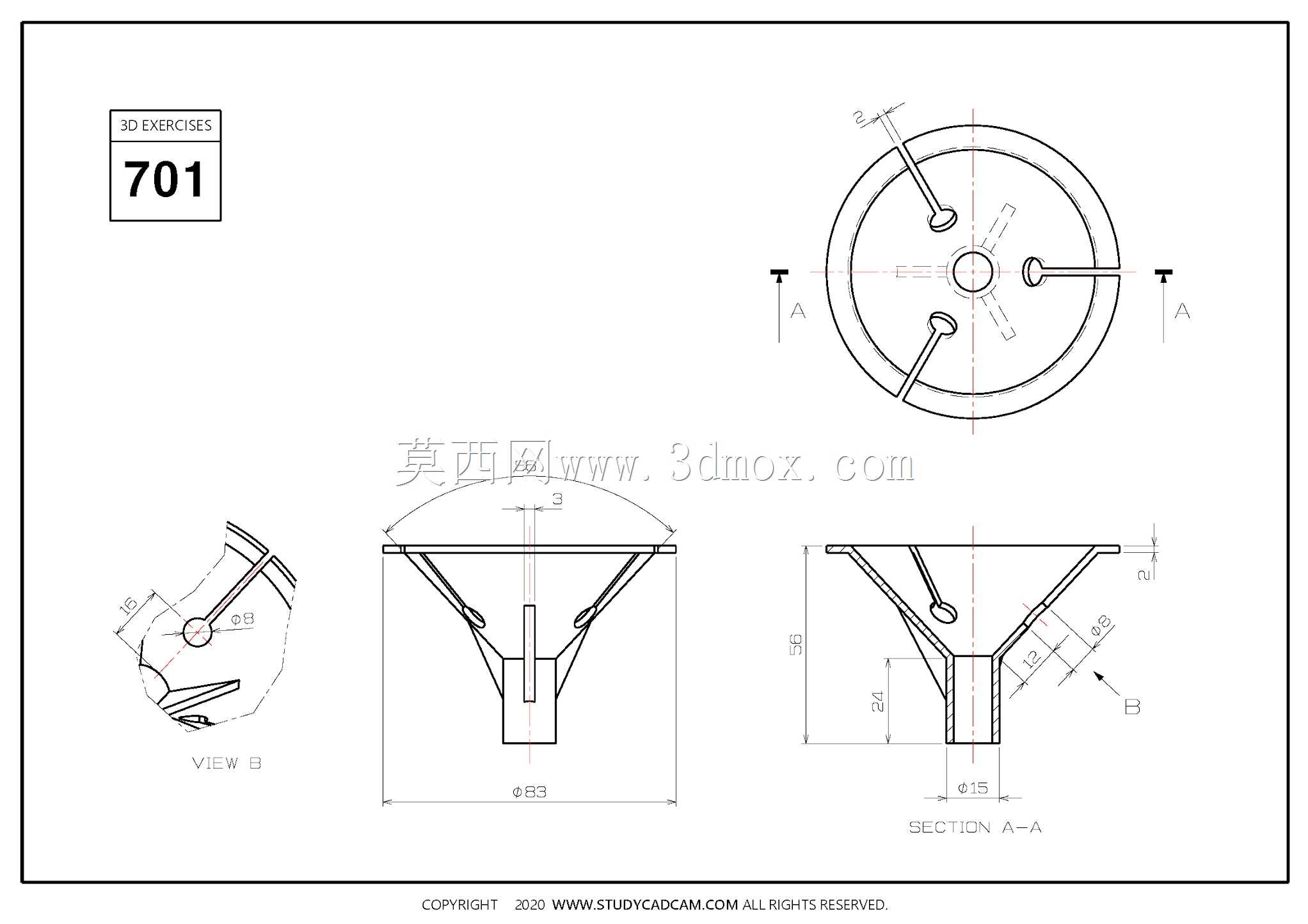

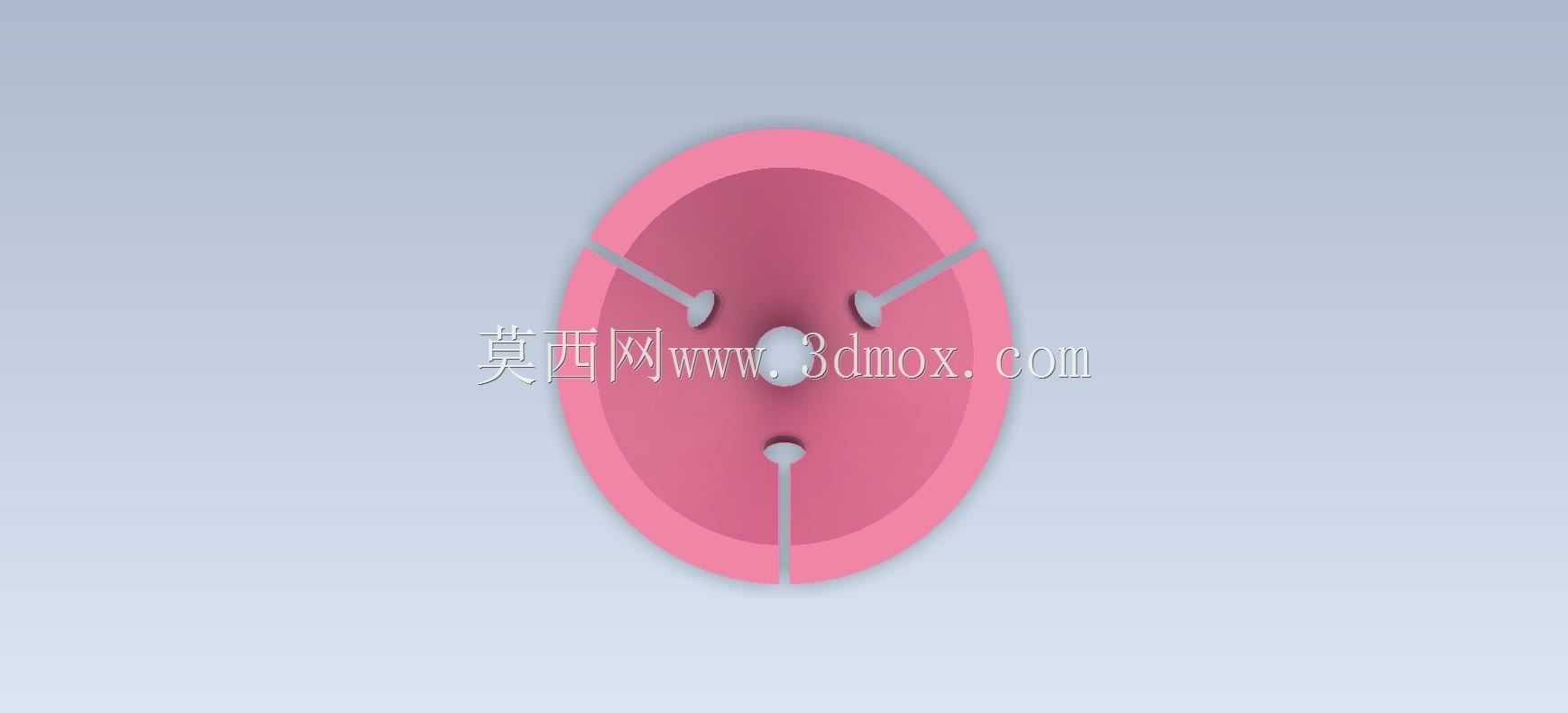

　　从结构设计逻辑来看，这个漏斗采用上宽下窄的圆锥段衔接直筒出料嘴的构型，圆锥段的锥角设置在35度左右，这个角度是针对流动性一般的粉体物料反复验证过的，角度过大容易导致物料在锥壁停留堆积，角度过小则会拉长整体结构高度，增加安装空间的占用。筒壁上的开槽并非随意开设，主开槽从漏斗上口边缘向下延伸至锥段与直嘴的衔接位置，开槽末端做了圆孔止裂设计，这是很典型的应力释放结构，避免塑料材质注塑成型后开槽位置出现应力开裂，或是金属钣金加工时折弯出现裂纹；另外锥壁下部还预留了两个对称的小缺口，这两个缺口是为了匹配工位上的定位卡爪，安装时可以直接卡入工位支架的定位销，不需要额外加装紧固件，拆装清理的效率更高。

　　实际安装时，这类漏斗的上口外径通常根据工位的投料口尺寸做匹配，下部直筒出料嘴的外径要和下方接料容器的入口预留0.5-1mm的配合间隙，不能完全密封，否则即使开了气压平衡槽，也会因为下部接料容器的空气无法排出影响下料速度。整体结构的壁厚设置要根据选用的材料调整，如果采用PP塑料注塑，壁厚控制在2-2.5mm即可，既保证结构刚度，不会因为物料挤压出现锥壁变形，也不会因为壁厚过大导致注塑时出现缩痕；如果采用3D打印制作样件，壁厚可以设置为1.5-2mm，降低打印耗材用量的同时，满足样件验证的结构强度需求。

　　做这类结构的建模练习时，很多初学者容易犯两个错误，一是直接用旋转命令做出整体锥筒后再做切除开槽，忽略了开槽末端的止裂孔结构，甚至把开槽的边角做成直角，实际生产中直角位置的应力集中系数能达到3以上，受物料长期冲刷很容易出现开裂破损；二是锥段和下部直筒出料嘴的衔接位置没有做圆角过渡，物料经过衔接位置时容易出现卡滞，尤其是带轻微粘性的粉体，会在直角台阶位置不断堆积，最终堵塞出料通道。另外建模时要注意锥壁的开槽宽度不能过宽，否则会出现物料从开槽位置漏洒的问题，通常开槽宽度设置在3-5mm，既能满足空气流通的气压平衡需求，也不会让常规粒径的颗粒物料从槽位漏出。

　　从实际使用的工况来看，这类漏斗不需要承受太大的载荷，主要受物料的垂直冲刷压力和轻微的侧壁挤压力，所以不需要额外做加强筋结构，整体光滑的锥壁反而更利于物料滑落，减少物料残留。如果用于有腐蚀性的物料投料，可以在建模时将内壁的表面粗糙度设置得更低，或是在结构不变的前提下更换耐腐蚀材料，不需要调整整体构型。很多小型自动化分装设备的投料工位，都会采用这类改进型漏斗结构，相比加装振动器的下料结构，它不需要额外的动力源，完全靠结构本身解决气压平衡问题，故障率更低，清理维护也更方便，只需要定期拆下冲洗锥壁残留的物料即可，没有复杂的活动部件，长期使用的维护成本极低。
