带防滑齿侧装式塑料挂钩结构设计

　　日常工业生产与民用场景里，这类侧装式塑料挂钩的使用覆盖面极广，小到车间工位的工具挂装、生产线旁的作业指导书悬挂，大到仓储货架的物料分类挂载、民用柜体的侧边配件固定，都能见到这类结构的身影。区别于传统的穿孔式螺栓固定挂钩，这款挂钩采用一体化侧装卡扣设计，安装时不需要额外配备紧固件，只需要在对应安装基板上预先开出匹配卡扣轮廓的矩形安装孔，将挂钩上端的卡扣结构对准孔位推入，依靠卡扣自身的弹性形变卡入安装孔背面，即可完成快速固定，整个安装过程不需要额外工具，单人几秒即可完成装配，能大幅降低批量装配场景下的人工耗时。

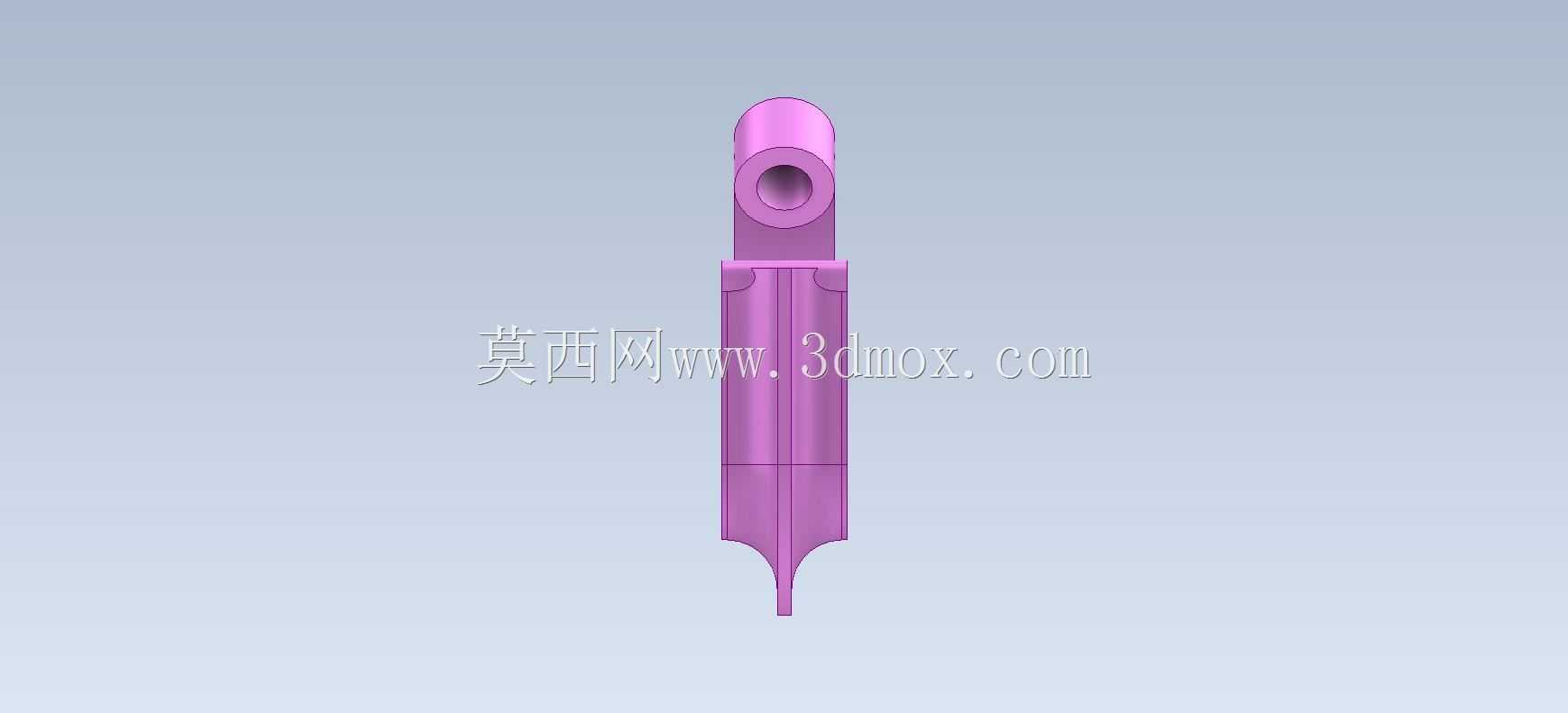

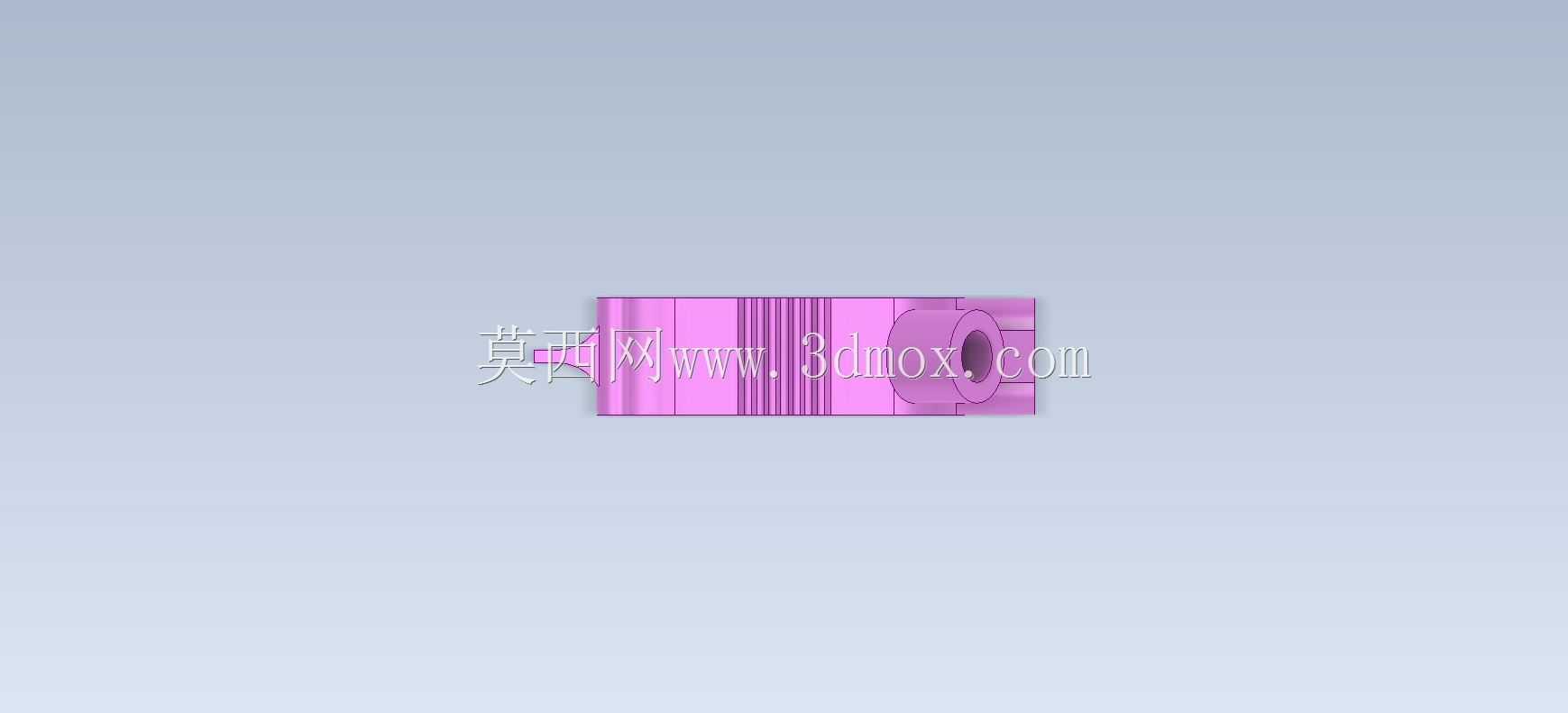

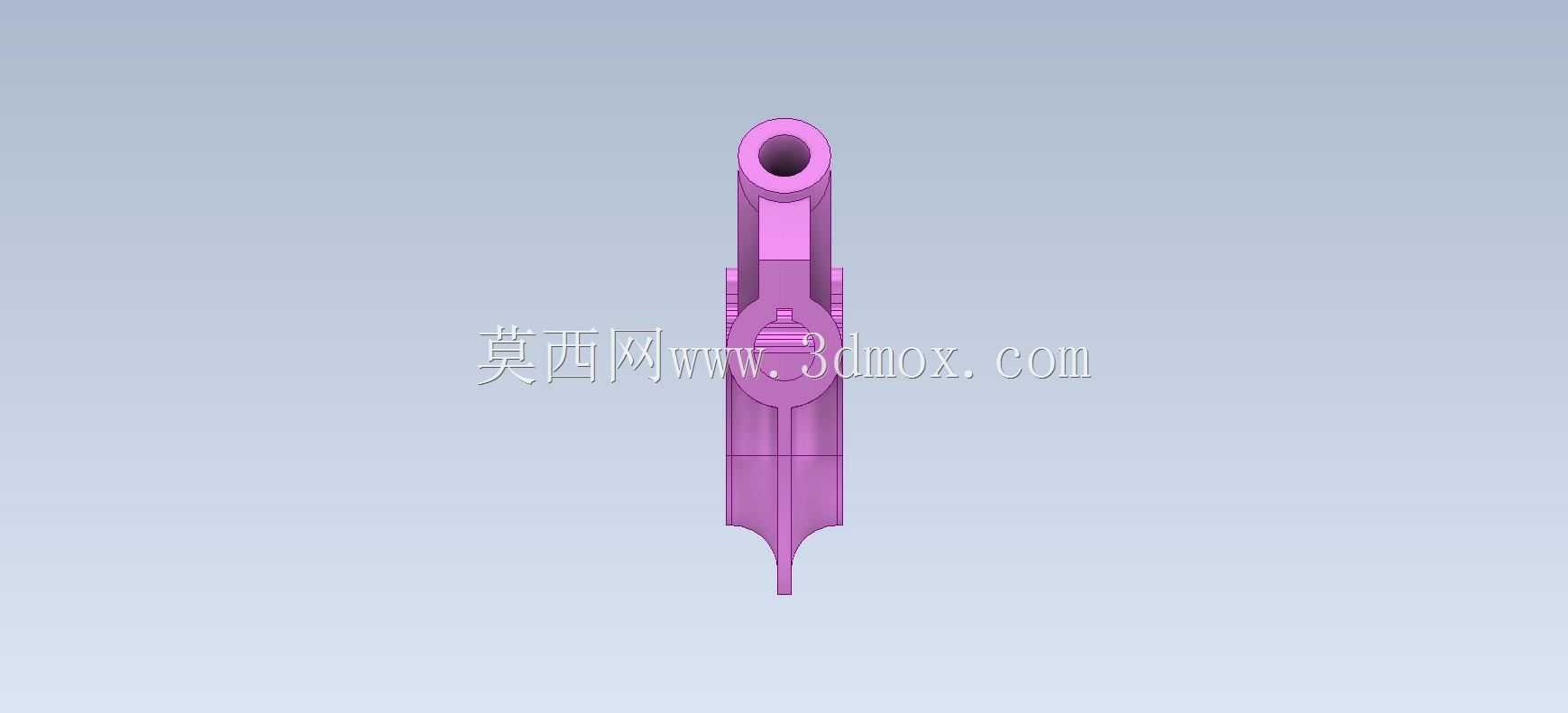

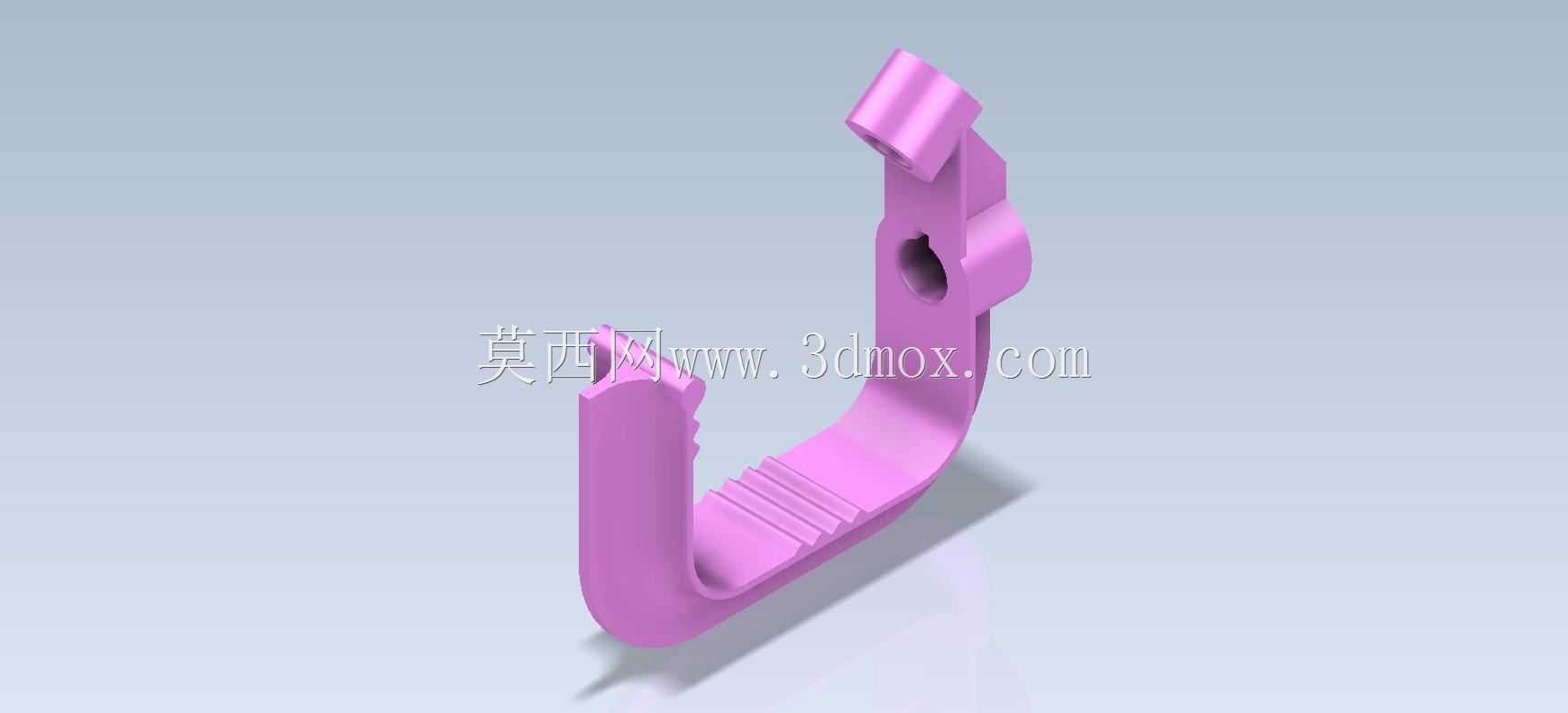

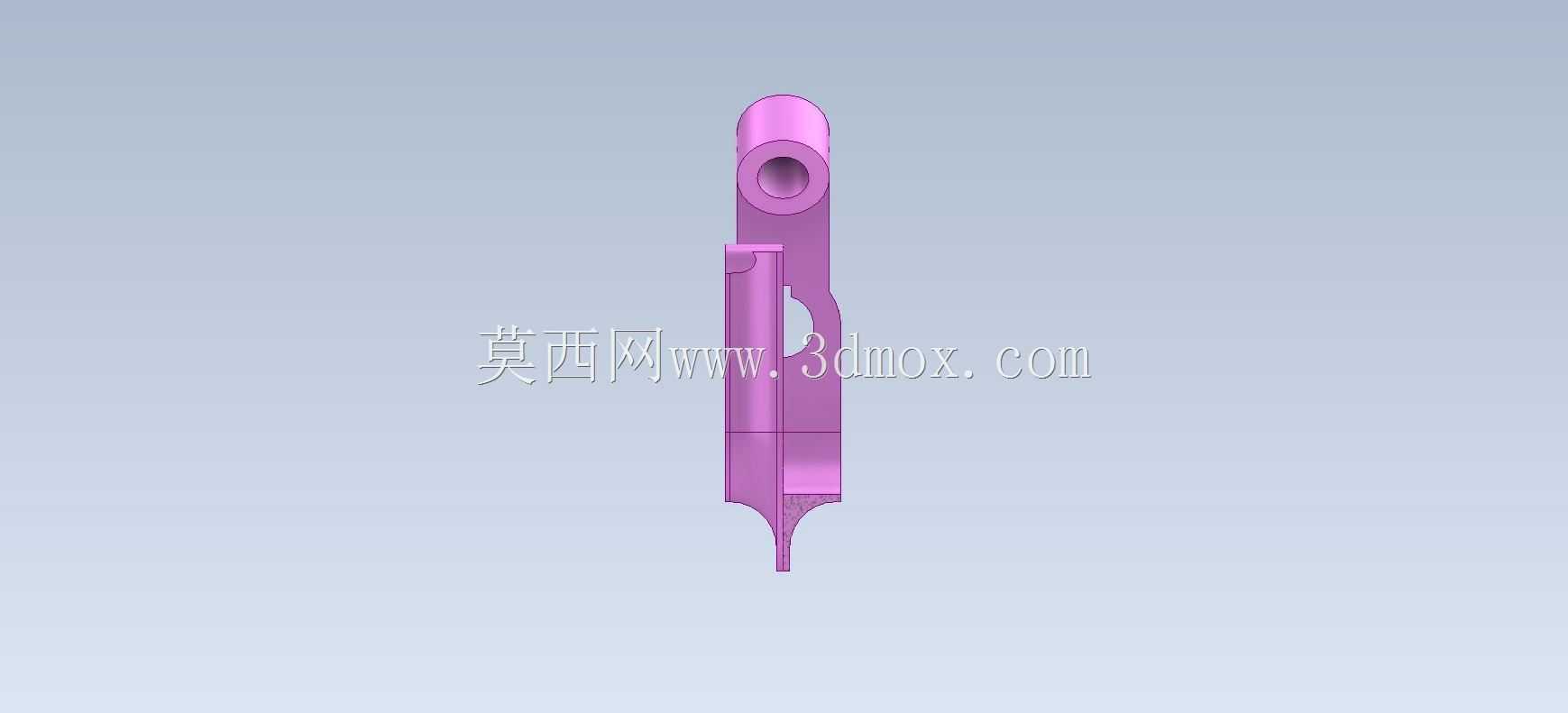

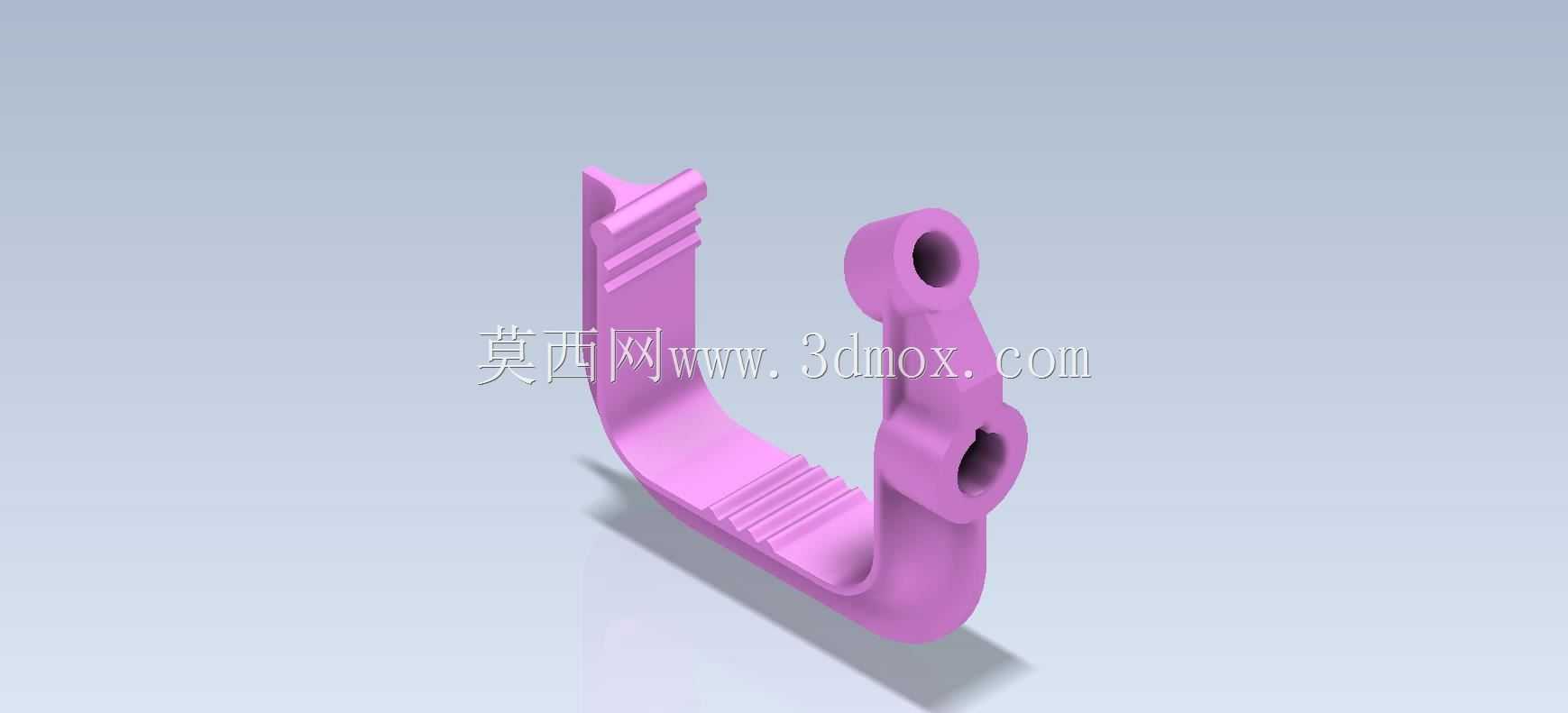

　　从功能特性来看，这款挂钩的承载段做了内凹弧形过渡，避免挂载物件时出现应力集中导致的根部断裂，挂钩内侧的承载面设计了多道平行的防滑齿结构，当挂载带挂绳的工具、线束或者袋装物料时，防滑齿可以增大接触摩擦力，避免挂载物受外力晃动时出现滑脱掉落的情况，尤其适合车间存在设备振动的工况下使用，能有效减少挂载物掉落引发的现场安全隐患。挂钩侧面预留的圆形通孔，并非多余的装饰结构，实际使用中可以穿入防脱销或者绑扎带，当挂载贵重工具或者有防坠要求的物件时，可以通过这个孔位加装防脱结构，进一步提升挂载可靠性，也可以作为挂点拓展位，悬挂更小规格的挂钩或者标识牌。

　　设计思路上，这款结构采用一体化注塑成型的方案，整体没有额外的拼接零件，所有的卡扣、防滑齿、加强结构都和主体一体成型，能最大程度降低模具复杂度，减少后续装配工序，适合大批量注塑生产。结构的壁厚做了均匀化处理，主体壁厚保持在3mm左右，卡扣位置的壁厚做了减薄处理，保证卡扣推入安装孔时有足够的弹性形变空间，同时不会因为壁厚差过大导致注塑时出现缩痕、翘曲等成型缺陷。挂钩的转角位置全部做了圆角过渡，既可以避免应力集中提升结构强度，也能去除锐边防止安装和使用过程中划伤操作人员。

　　从安装边界来看，这款挂钩适配的基板厚度在1.5mm到3mm之间，不管是常见的冷轧钢板仓储货架、铝合金型材框架，还是ABS材质的塑料柜体侧板、PVC材质的工位看板，只要厚度在适配范围内，开出对应尺寸的安装孔即可牢固固定。挂钩的水平伸出长度控制在80mm以内，垂直方向的安装孔位中心到挂钩最下端的垂直距离为120mm，安装时需要预留出至少100mm的下方垂直空间，避免挂载物件时和下方结构产生干涉。卡扣的卡接面做了15度的导向斜角，安装推入时可以顺着斜角自动导正位置，不需要刻意对准即可顺利卡入，卡入后卡扣的背面和安装基板背面完全贴合，不会出现松动晃荡的情况，正常挂载工况下的静态承载能力可以达到5kg，完全满足日常工位工具、轻型物料的挂载需求。

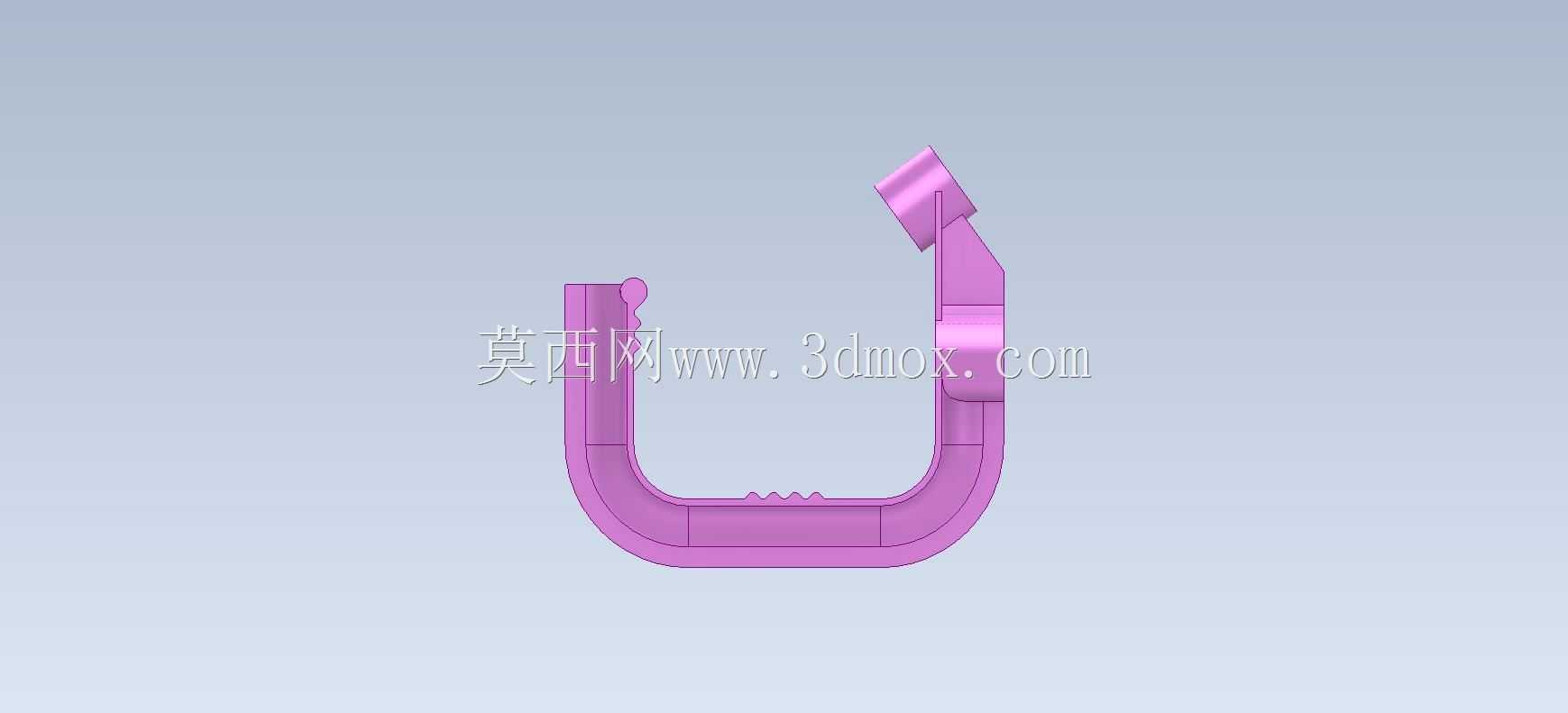

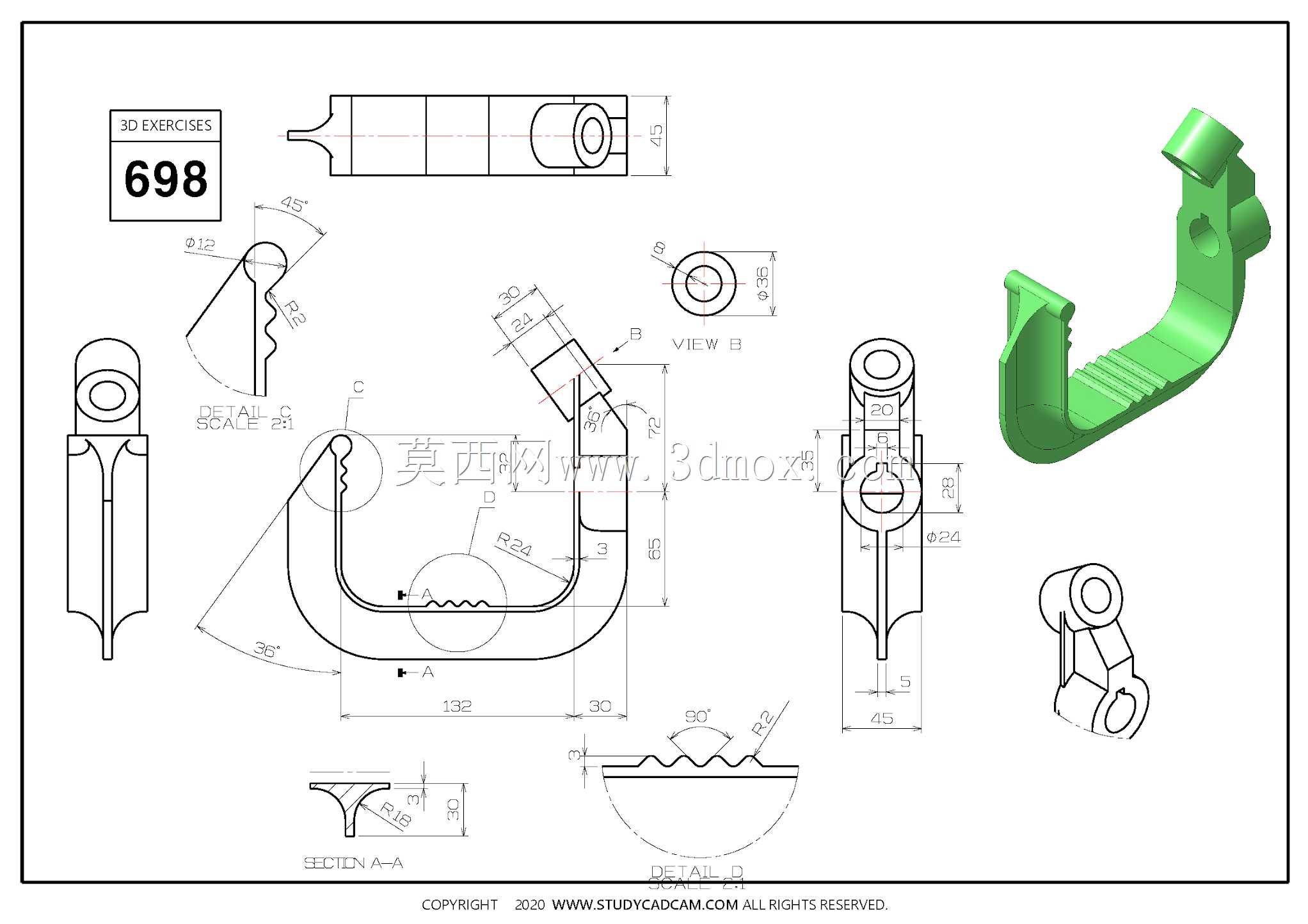

　　在建模练习层面，这款结构涵盖了塑料件设计里的常见特征，包括卡扣的弹性结构设计、防滑齿的阵列特征、圆角过渡的应力优化、壁厚均匀化处理等要点，练习过程中可以充分掌握塑料件从功能需求到结构落地的设计逻辑，理解不同工况下结构细节的设计考量，避免出现只画外形不考虑实际装配和使用性能的问题。实际建模时需要注意卡扣位置的拔模角度设置，保证注塑生产时可以顺利脱模，防滑齿的齿高不宜过高，控制在1mm以内即可，过高的齿不仅会增加脱模难度，还容易在挂载受力时出现齿根断裂的问题。挂钩根部和安装段连接的位置做了局部加厚的加强筋处理，筋位厚度控制在主体壁厚的0.6倍，既可以提升根部的抗弯折强度，也不会因为筋位过厚导致注塑表面出现缩印。
