弧形齿槽式机械连接支架结构练习件

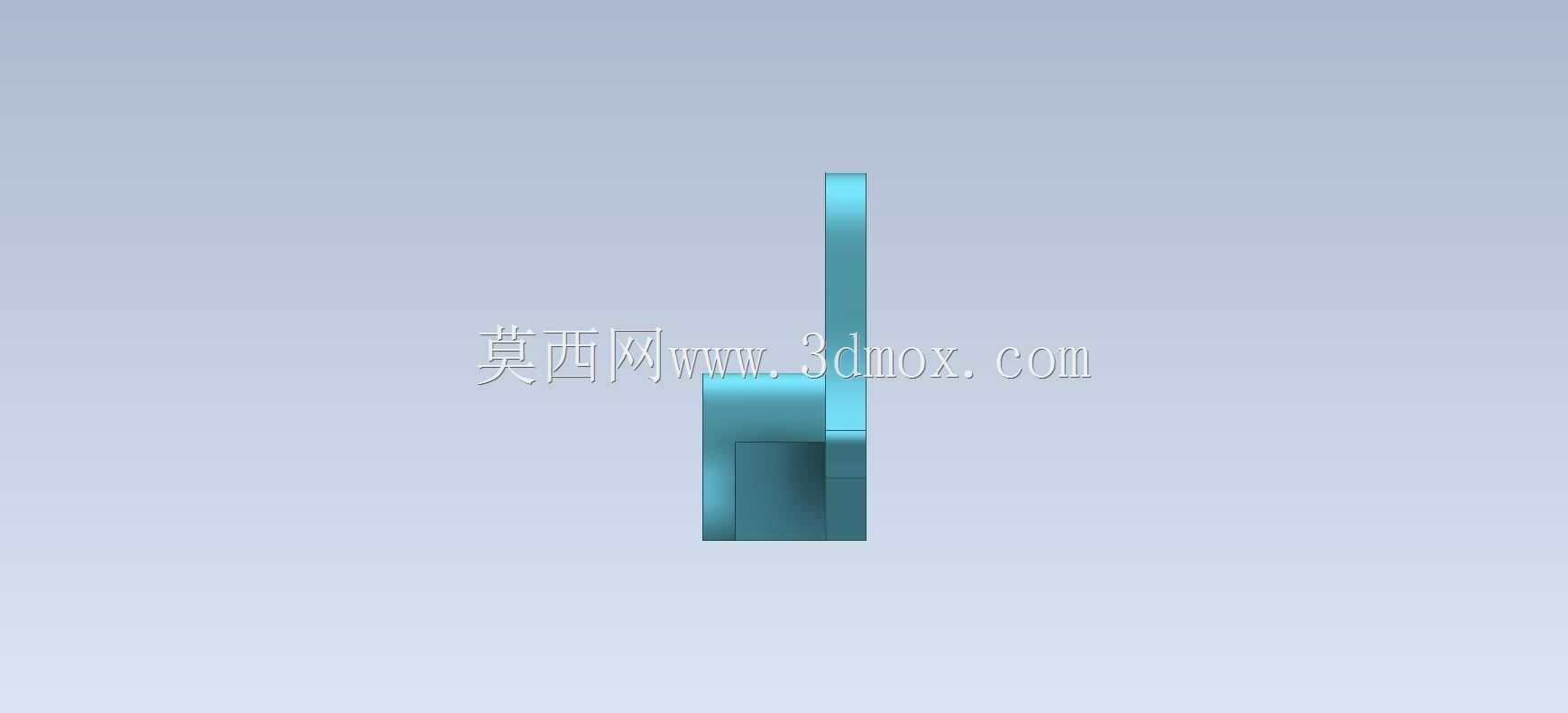

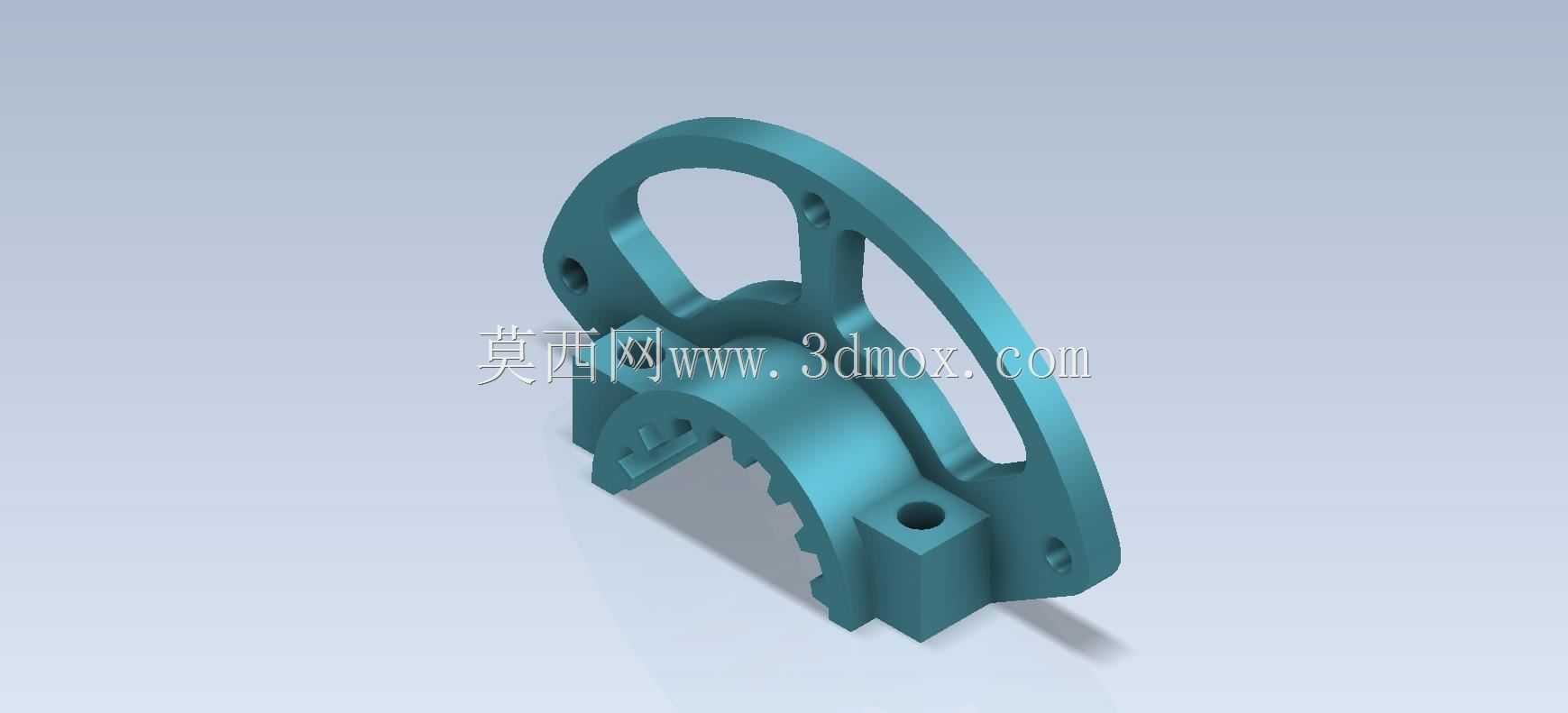

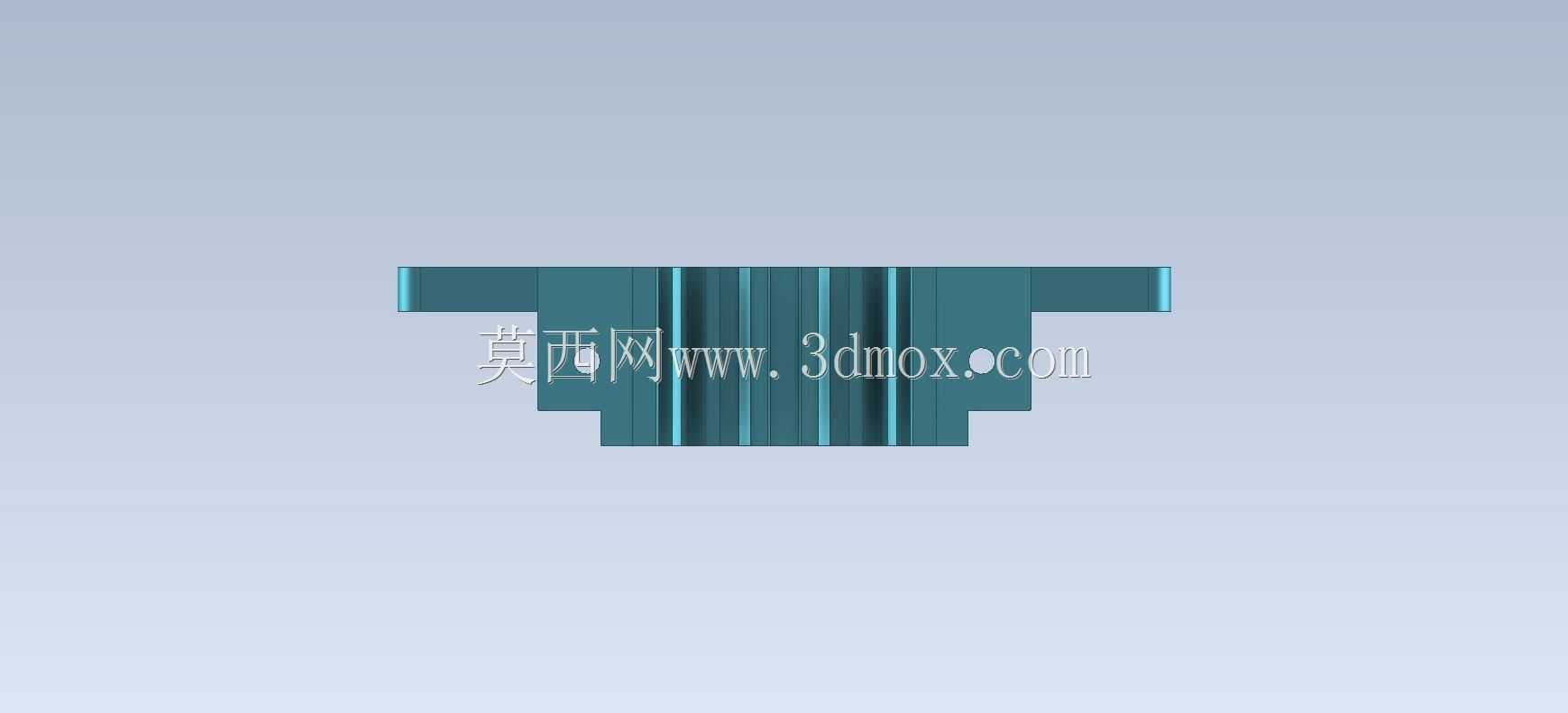

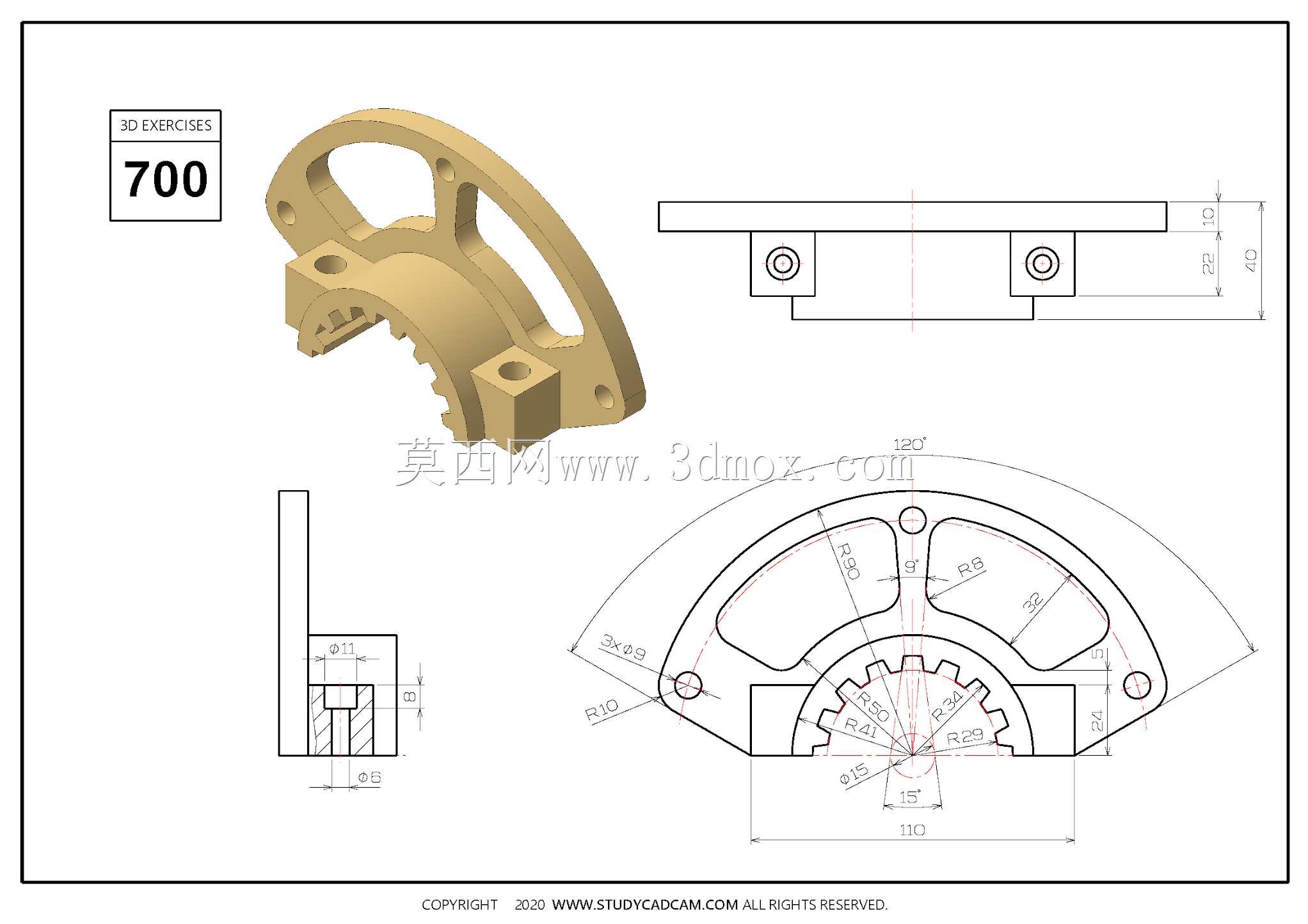

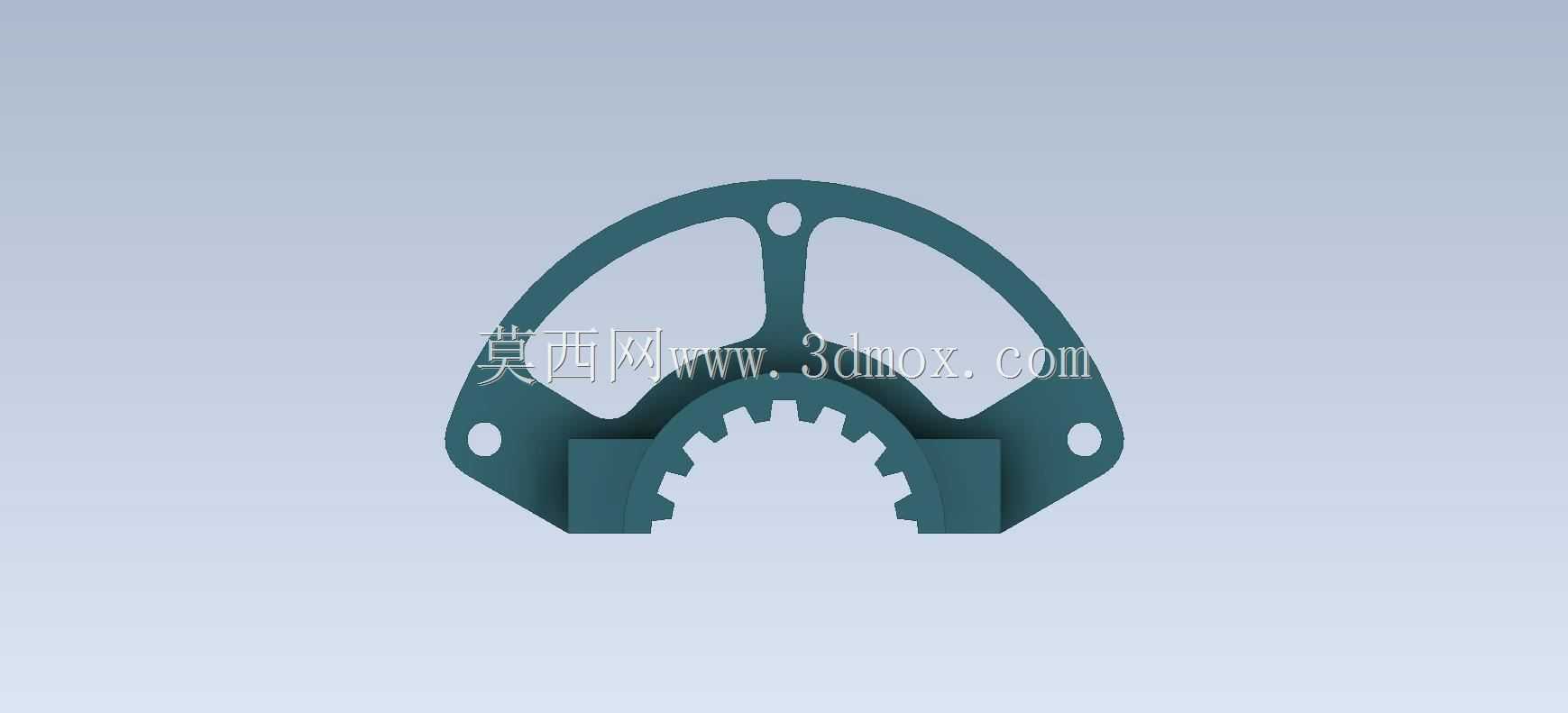

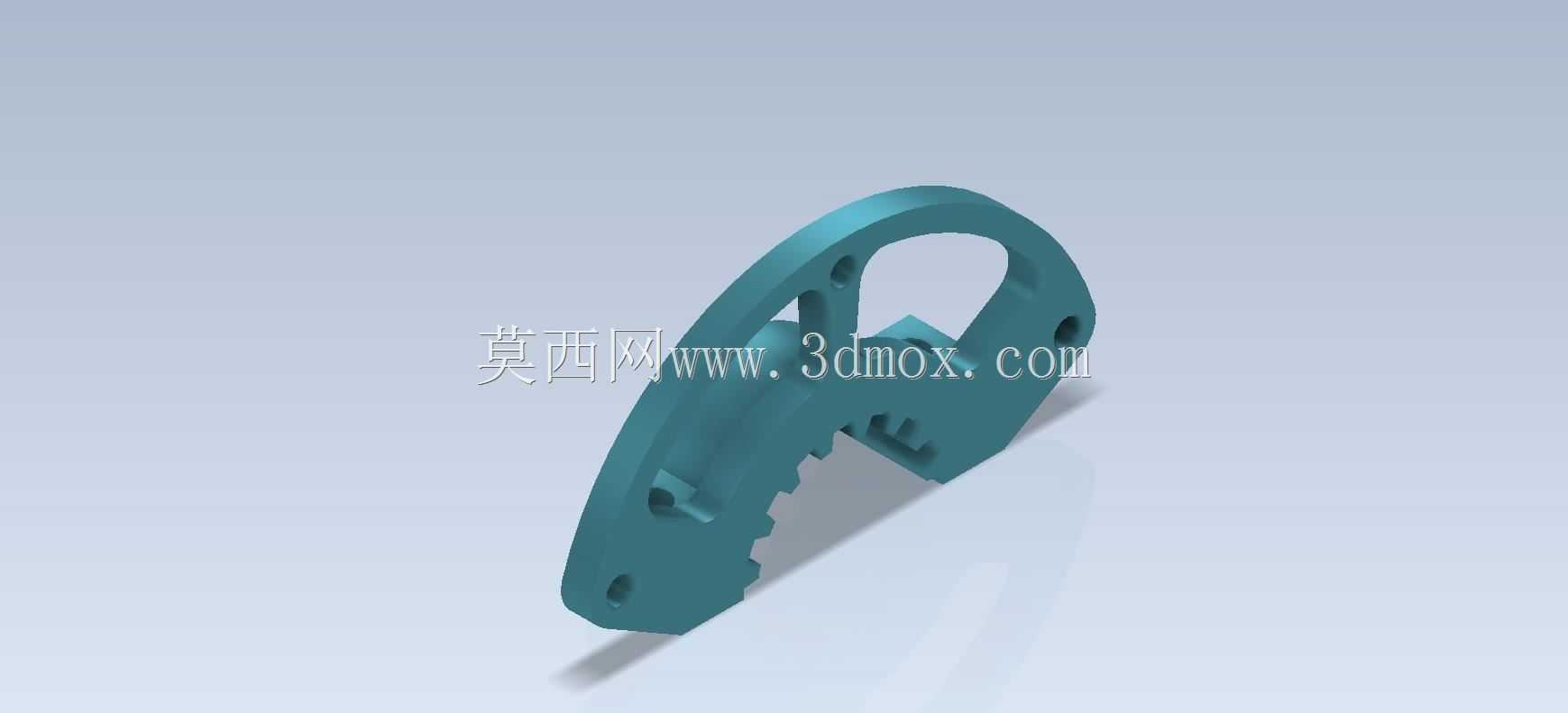

　　在日常机械结构设计的建模练习中，这类带弧形架体与齿槽卡位的零件，常出现在小型工装夹具的定位模块、轻工设备的档位调节组件里，很多做非标自动化的工程师在入门阶段都会接触类似结构的建模训练，核心是练习曲面与实体特征的混合建模逻辑，同时理解这类零件在实际装配中的公差配合要求。从结构本身来看，零件主体采用半环形弧形架作为主承载结构，架体上预留的三个通孔为安装固定位，孔位的分布沿弧形轮廓均匀排布，安装时可通过螺栓穿过孔位将架体固定在设备基座上，弧形的内轮廓是为了适配圆柱形的对接轴类零件，保证架体与轴件贴合时不会出现干涉，实际装配中这个弧形面的粗糙度要求一般在Ra3.2左右，避免长期摩擦出现卡滞。架体下方延伸出的带齿槽的凸台结构，

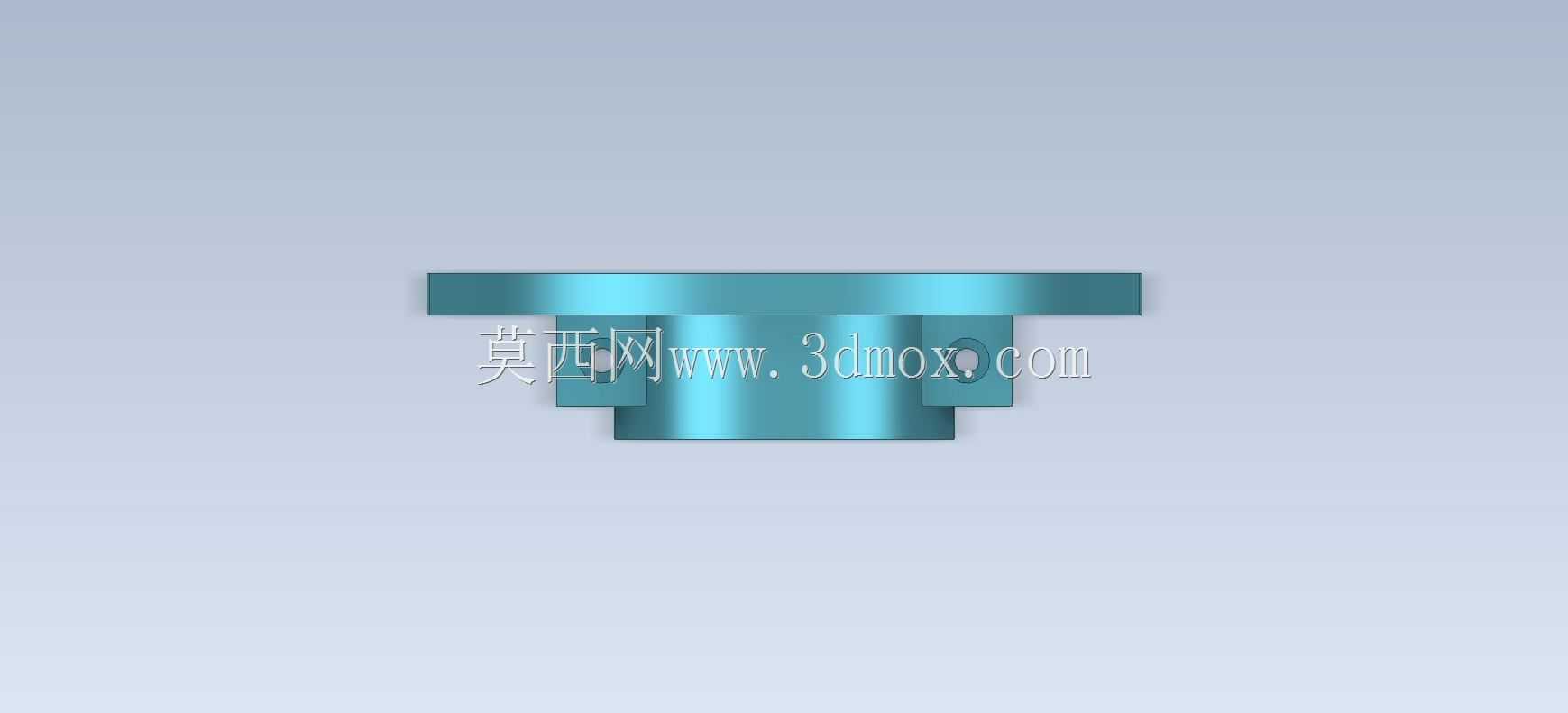

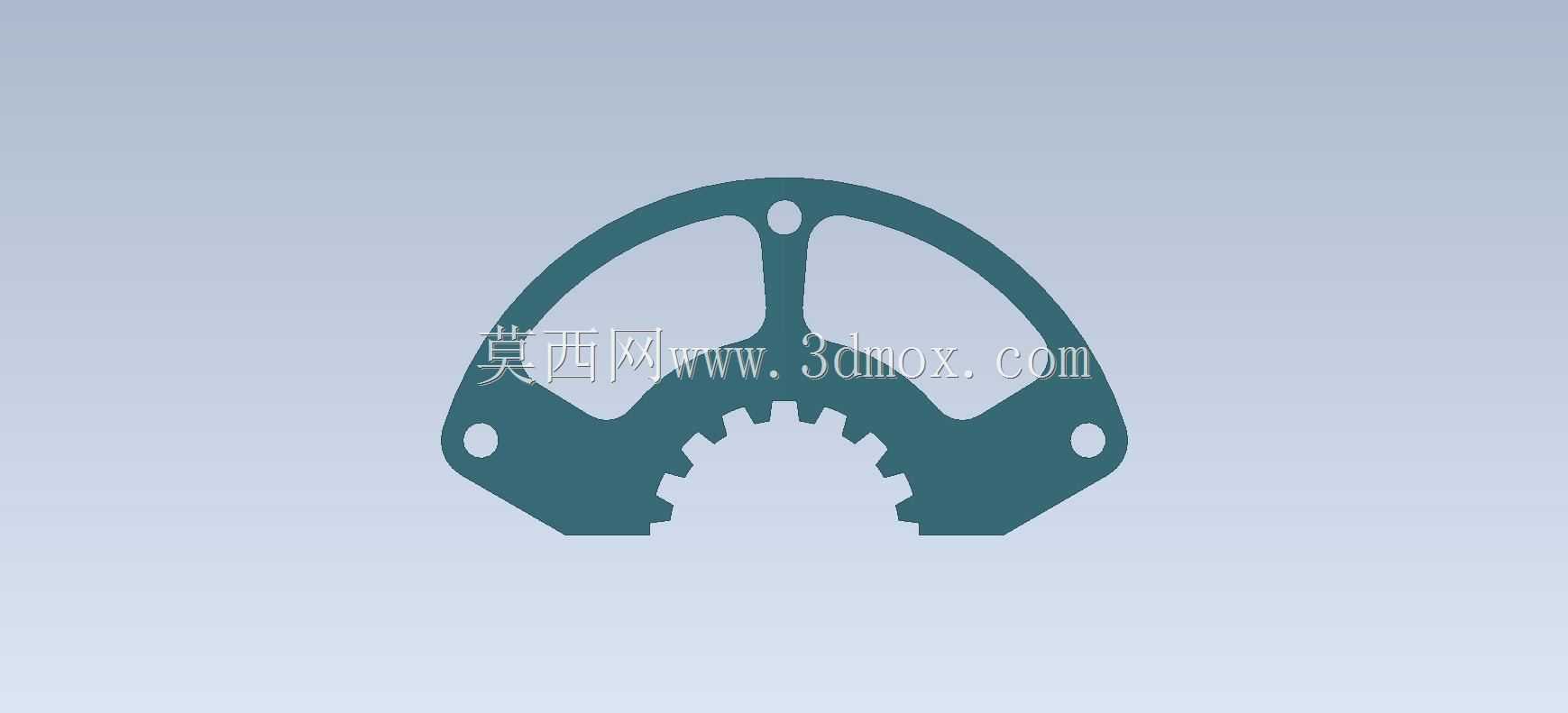

　　是整个零件的功能核心，齿槽采用等距矩形齿设计，齿顶与齿根的过渡处做了小圆角处理，避免应力集中导致齿部断裂，这个齿槽的作用是和配套的卡爪、拨叉类零件配合，实现档位的卡滞定位，比如在小型手动调节的工装夹具上，拨动拨叉卡入不同的齿槽位置，就能调整夹具的夹持开度，齿距的精度直接决定了调节档位的间隔精度，建模时需要严格保证齿距的等距公差，一般这类练习件的齿距公差控制在±0.05mm范围内，才能满足实际使用的卡位要求。凸台侧面预留的沉头孔，是用来安装限位顶丝的，当架体调整到对应位置后，拧紧顶丝就能将架体与内部的轴件锁死，防止设备运行过程中架体出现周向转动，沉头孔的深度设计刚好可以容纳标准内六角顶丝的头部，不会出现顶丝头部突出凸台表面、和周边运动部件发生刮蹭的问题。设计这类零件的时候，首先要确定弧形架的中心直径，这个尺寸直接决定了适配轴件的直径范围，建模时先绘制弧形架的截面草图，通过拉伸得到基础架体，之后在架体上切除出安装通孔，注意通孔的位置要避开弧形架的应力集中区域，也就是弧形的弯折处，防止安装螺栓拧紧后架体出现开裂。下方的齿槽凸台需要和弧形架做一体化建模，两者的结合处做R2的过渡圆角，分散结合面的应力，齿槽的绘制可以采用线性阵列的方式完成，阵列前要先绘制单个齿的截面轮廓，保证齿形的一致性，最后对所有的锐边做0.5mm的倒角处理，既可以去除加工后的毛刺，也能避免装配时划伤操作人员。从安装边界来看，零件整体的外轮廓宽度不超过80mm，

　　弧形架的外圆直径控制在120mm左右，下方凸台的突出高度为35mm，安装时需要预留至少10mm的周边操作空间，方便螺栓与顶丝的拧紧作业，这类零件一般采用45号钢加工制作，表面做发黑处理提升防锈能力，部分对轻量化有要求的场景也可以采用铝合金6061材质加工，降低整体重量。很多初学者在建模这类零件时容易忽略齿槽与弧形架的位置度要求，实际生产中如果齿槽的对称中心和弧形架的中心存在偏移，会导致卡位时出现偏载，长期使用会加速齿部的磨损，甚至出现跳齿的问题，所以建模阶段就要添加位置度约束，保证两者的同轴度公差在0.02mm以内。另外，弧形架的壁厚设计也需要重点考量，壁厚过薄会导致架体的承载能力不足，夹持受力后容易出现变形，

　　壁厚过厚则会增加零件重量、浪费材料，这类中小型调节支架的壁厚一般设置为8mm，既能满足常规工况下的承载要求，也能控制零件的整体重量。在实际的设备应用中，这类结构还经常出现在小型包装设备的料道调节机构、木工机械的靠山定位组件上，核心作用就是通过齿槽的卡位实现多档位的位置固定，相比螺纹调节的结构，齿槽卡位的调节速度更快，定位的可靠性更高，不会因为设备振动出现位置偏移，非常适合需要频繁调整工位、且对定位可靠性有要求的场景。建模练习过程中，除了完成基础的特征搭建，还需要尝试做装配干涉检查，模拟架体与轴件、卡爪、螺栓的装配过程，检查是否存在特征干涉的问题，这也是从单纯建模到实际结构设计的重要过渡环节，很多新手建模只关注单个零件的外形，忽略装配关系，到实际生产时就会出现零件装不上、功能无法实现的问题。
