气缸配套法兰式安全泄压阀结构设计

　　在气动控制系统的管路布局中，这类带法兰连接结构的泄压类阀件，是保障气缸及整套气动回路压力稳定的核心安全元件，常被布置在气缸进气端的旁通支路、储气罐出口端以及管路压力易超调的节点位置，当回路内部压力超过预设安全阈值时，阀件会自动开启泄放多余压缩空气，待压力回落至额定工作区间后自动复位密封，避免气缸过载、管路爆裂或者密封件因超压提前失效。从实际应用场景来看，这类阀件不仅适配常规工业生产线的气动执行机构，在小型空压站、气动工装夹具回路、自动化设备的气动动力单元中也能见到同结构产品的身影，相比螺纹直连的小型安全阀，法兰连接的结构形式更适配中等通径的管路，连接刚性更强，在设备长期运行产生振动的工况下，不容易出现螺纹松动导致的泄漏问题。

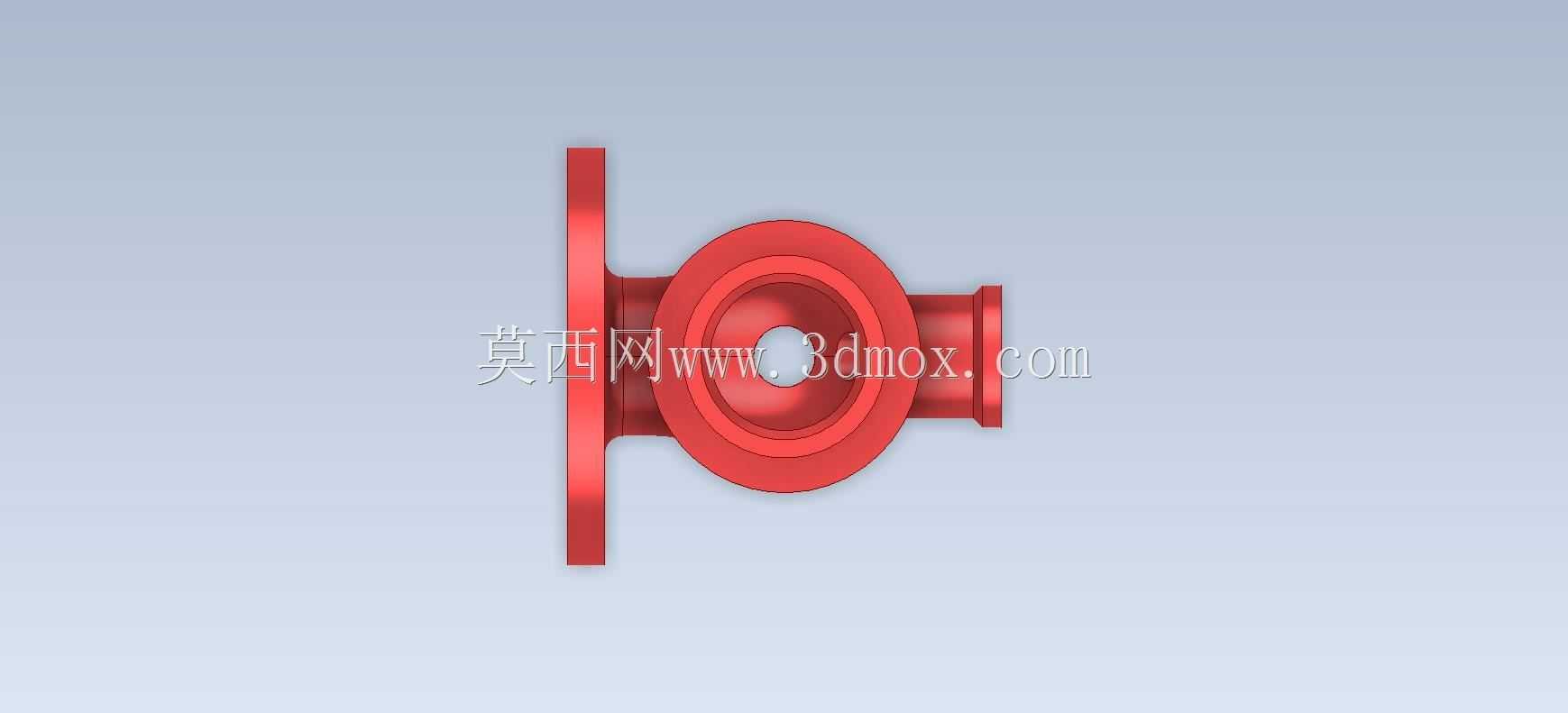

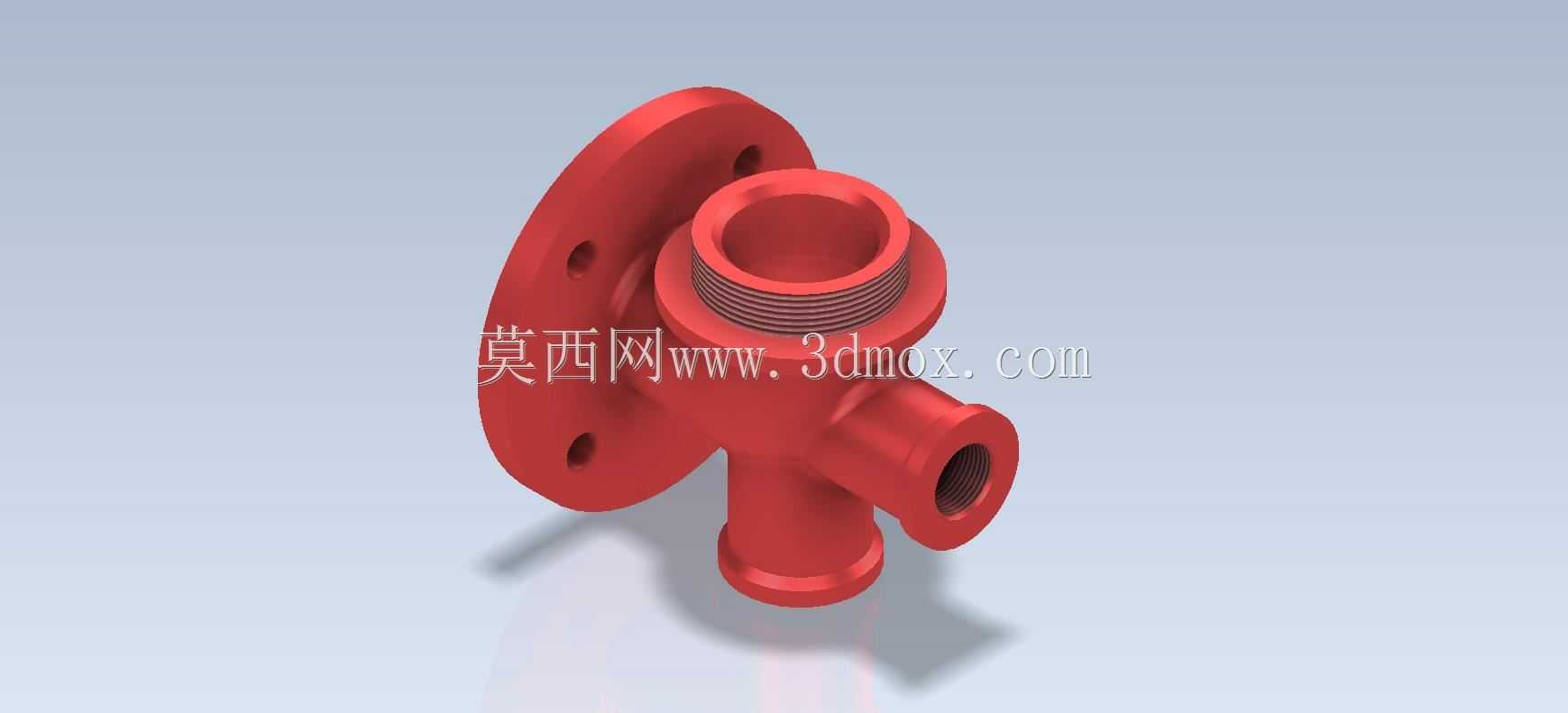

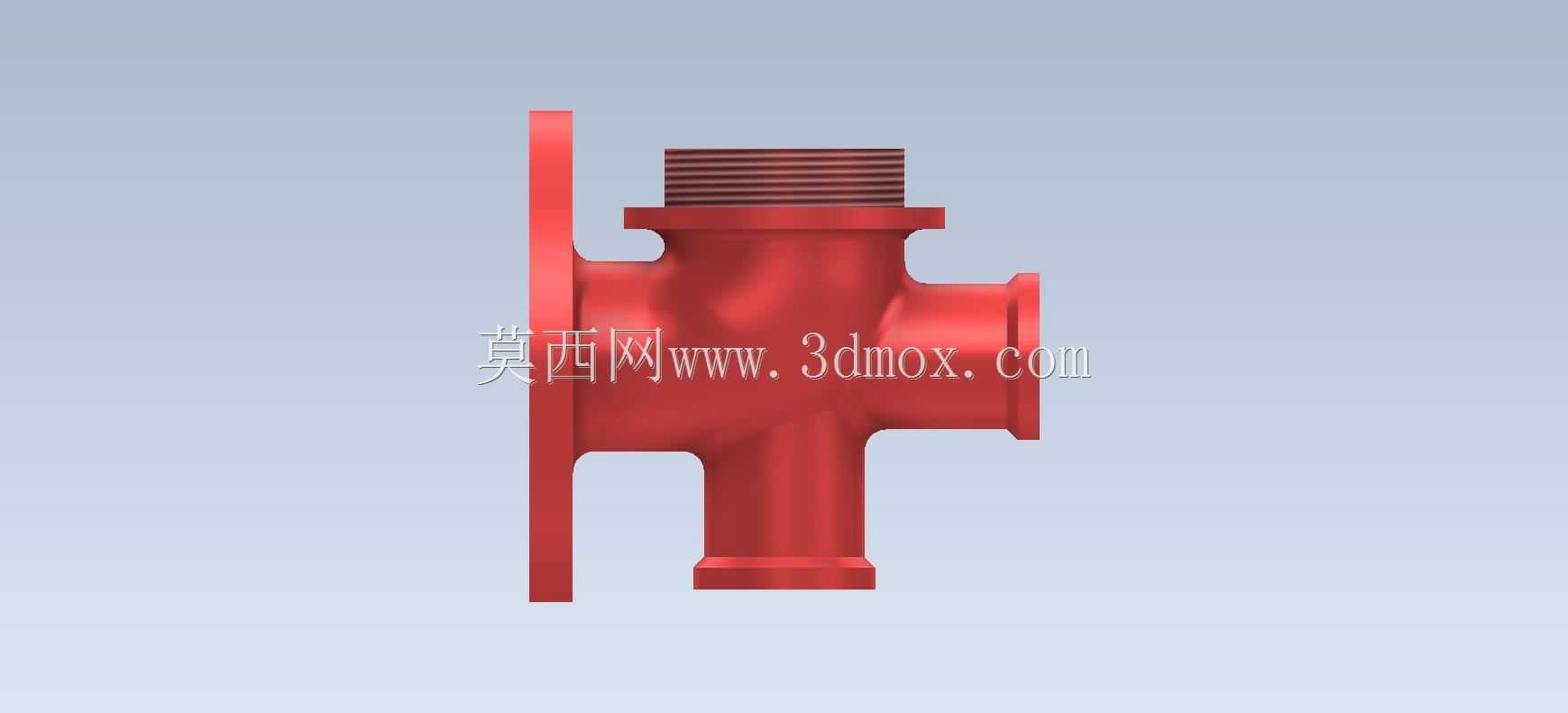

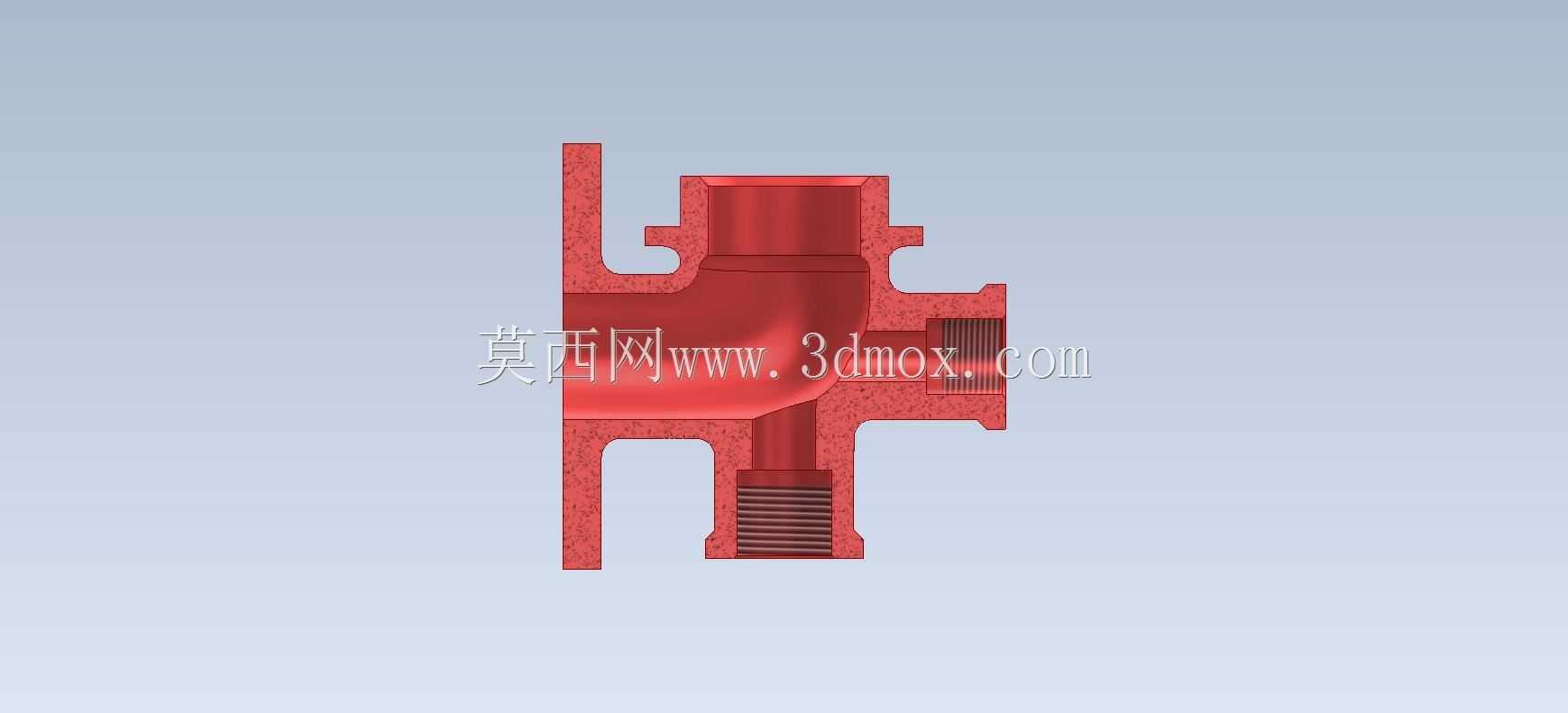

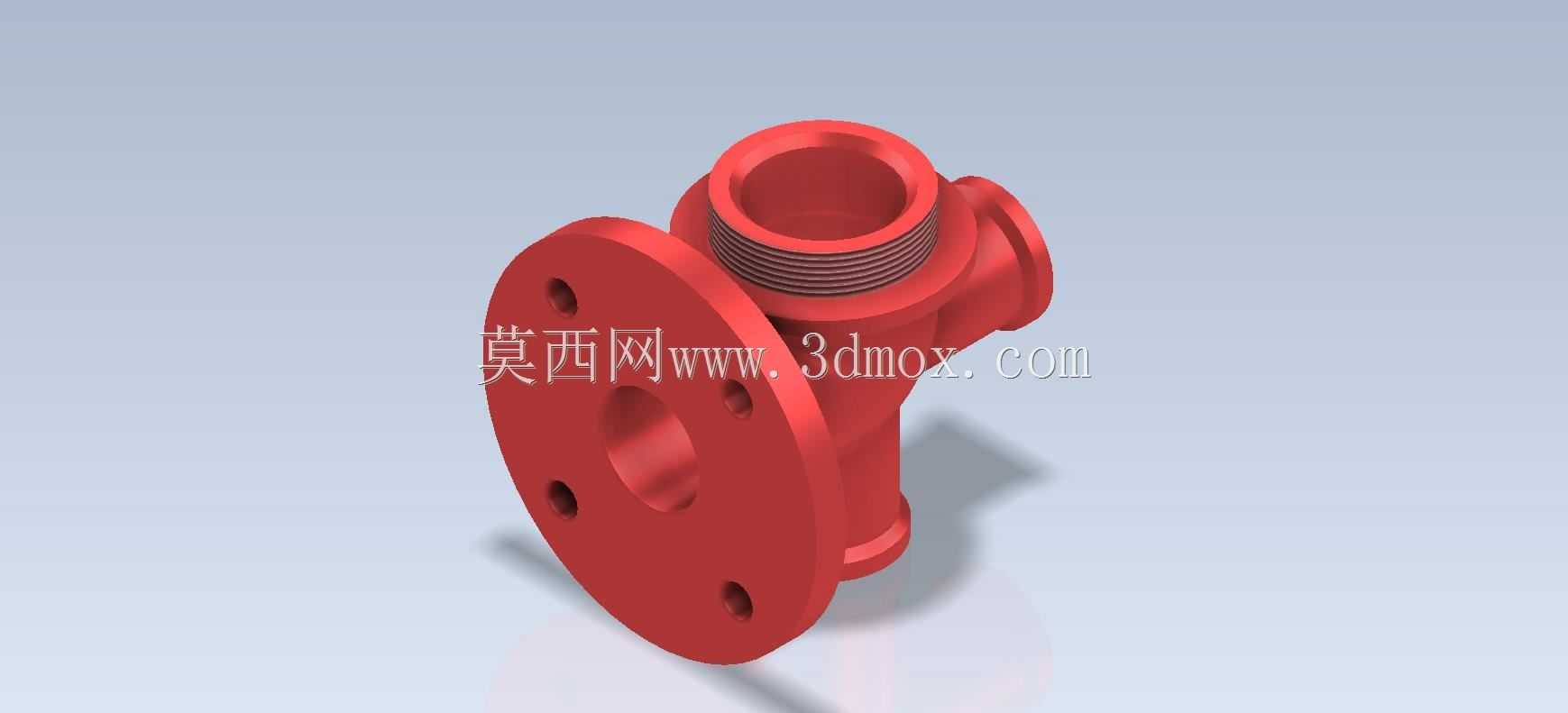

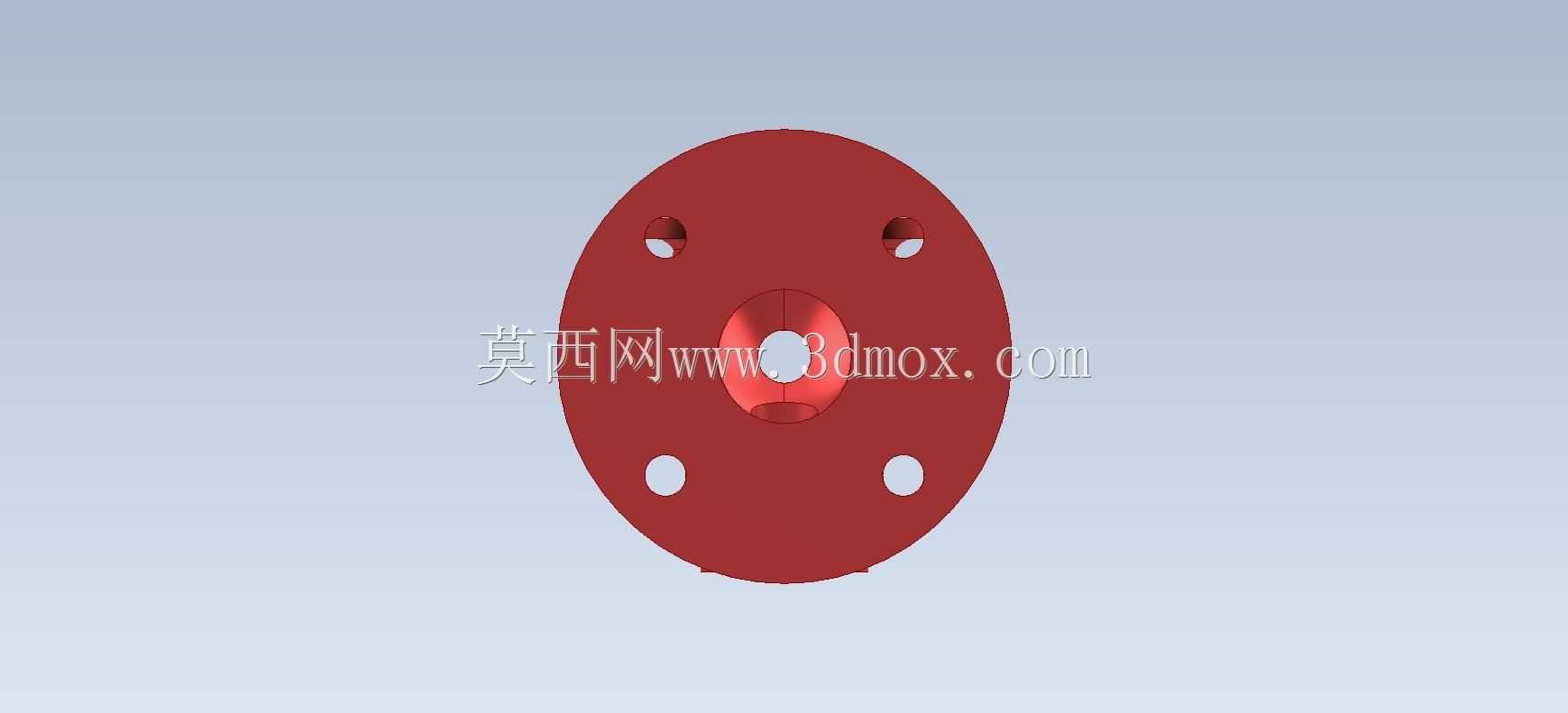

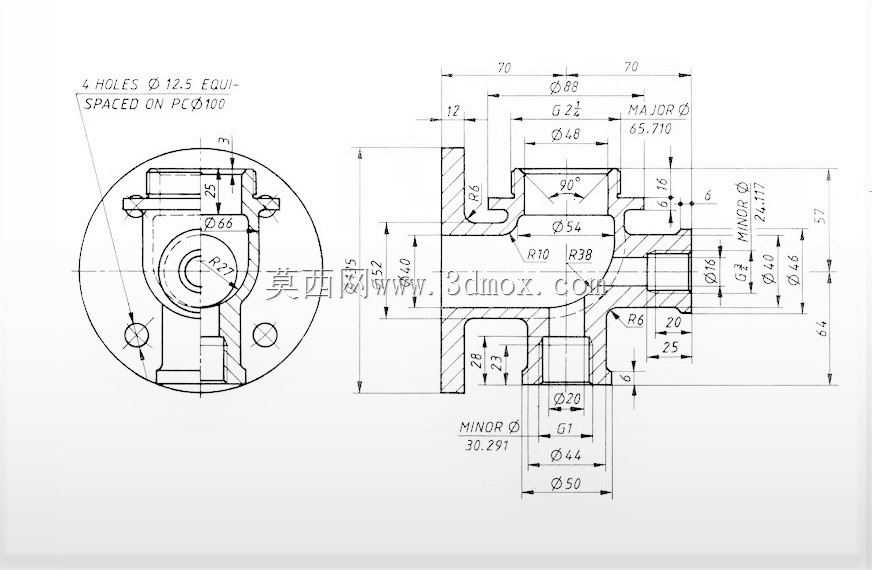

　　从结构设计思路来看，这款阀件采用了直角式的流道布局，法兰端作为主安装接口与气缸或者管路法兰面对接，侧方的外螺纹接口用于连接泄压引流管路，顶部的螺纹接口则用于内置压力调节弹簧与阀芯组件，三个接口的轴线呈空间垂直分布，能够在有限的安装空间内完成管路走向的适配，不需要额外增加弯头类转接元件，减少了管路的泄漏点。设计过程中首先要确定的是法兰端的安装边界，法兰盘上均匀分布的四个螺栓孔，孔位的分度圆直径、螺栓孔的孔径都需要匹配对应压力等级的法兰标准，法兰端面的密封槽深度、平面度公差需要控制在合理范围，保证安装后密封垫片能够均匀受压，避免出现局部密封失效。流道的设计需要兼顾泄压流量与流阻特性，阀腔内部的过渡位置全部采用圆角过渡，避免直角结构导致的应力集中，同时减少压缩空气泄放过程中的湍流噪声，阀芯与阀座的密封面采用锥面配合结构，相比平面密封的对中精度要求更低，在长期反复启闭的过程中密封面磨损更均匀，能够有效延长阀件的使用寿命。

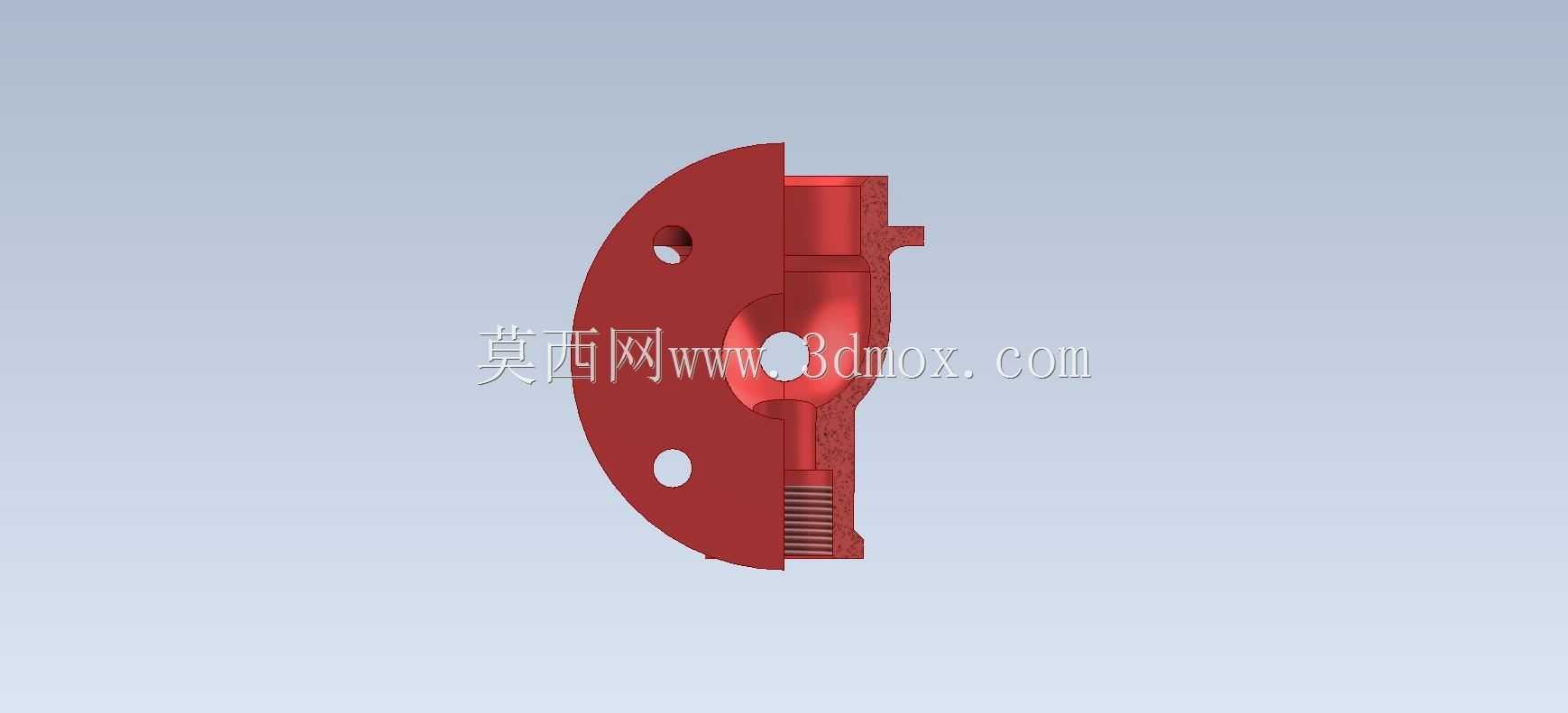

　　在外形尺寸与安装边界的考量上，设计时需要预留足够的操作空间，顶部的调节结构外围要留出扳手的操作空间，方便后期对泄压阈值进行校准调整，侧方的螺纹接口要留出足够的管路拧入空间，避免和周边的管路、设备结构产生干涉。阀体本身采用等壁厚设计，壁厚根据额定工作压力下的材料许用应力计算得出，在保证结构强度的前提下尽可能减少材料用量，降低阀件整体重量，同时阀体外壁不需要额外设置加强筋，规整的外形也方便后续的表面处理与加工装夹。从功能特性上看，这款阀件的弹簧腔与泄压流道做了隔离设计，避免泄放的压缩空气长期冲刷弹簧导致弹簧锈蚀、弹力衰减，保证泄压压力的长期稳定性，阀芯的导向结构采用了足够长度的配合段，避免阀芯启闭过程中出现卡滞，保证超压时能够及时响应开启，压力回落时能够可靠复位密封。在实际选型匹配时，需要根据气缸的容积、管路的额定工作压力、所需的泄压流量来匹配对应通径的阀件，法兰端的连接尺寸要和对接的气缸接口、管路法兰完全匹配，侧方的泄压口需要连接引流管路将泄放的压缩空气引导至安全区域，避免高压气体直接喷出对周边操作人员或者设备造成影响。建模过程中需要重点关注各个配合面的公差配合，阀芯与阀座的配合公差、法兰螺栓孔的位置度公差、螺纹接口的螺纹精度都需要符合对应的机械加工标准，保证加工完成后的零件能够顺利装配，满足实际使用的性能要求。
