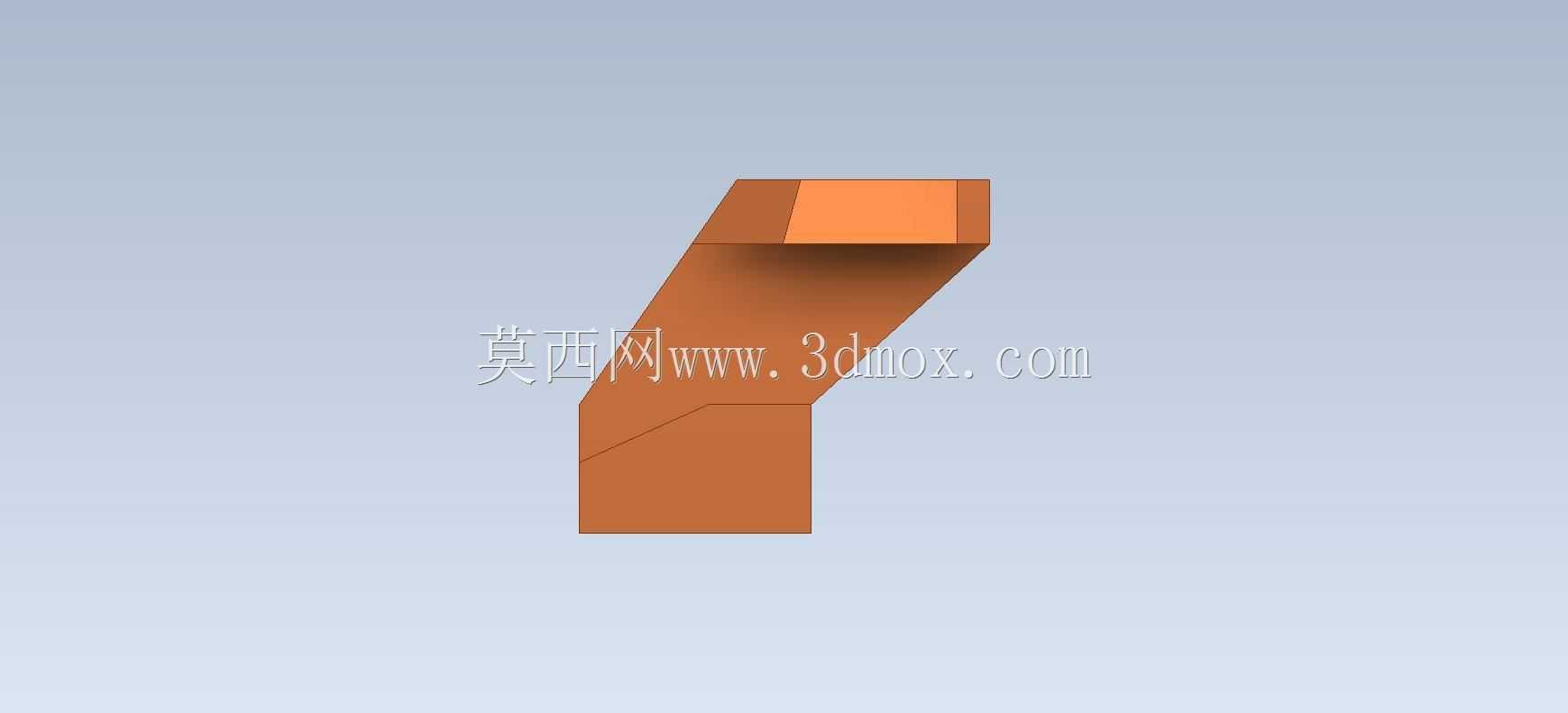

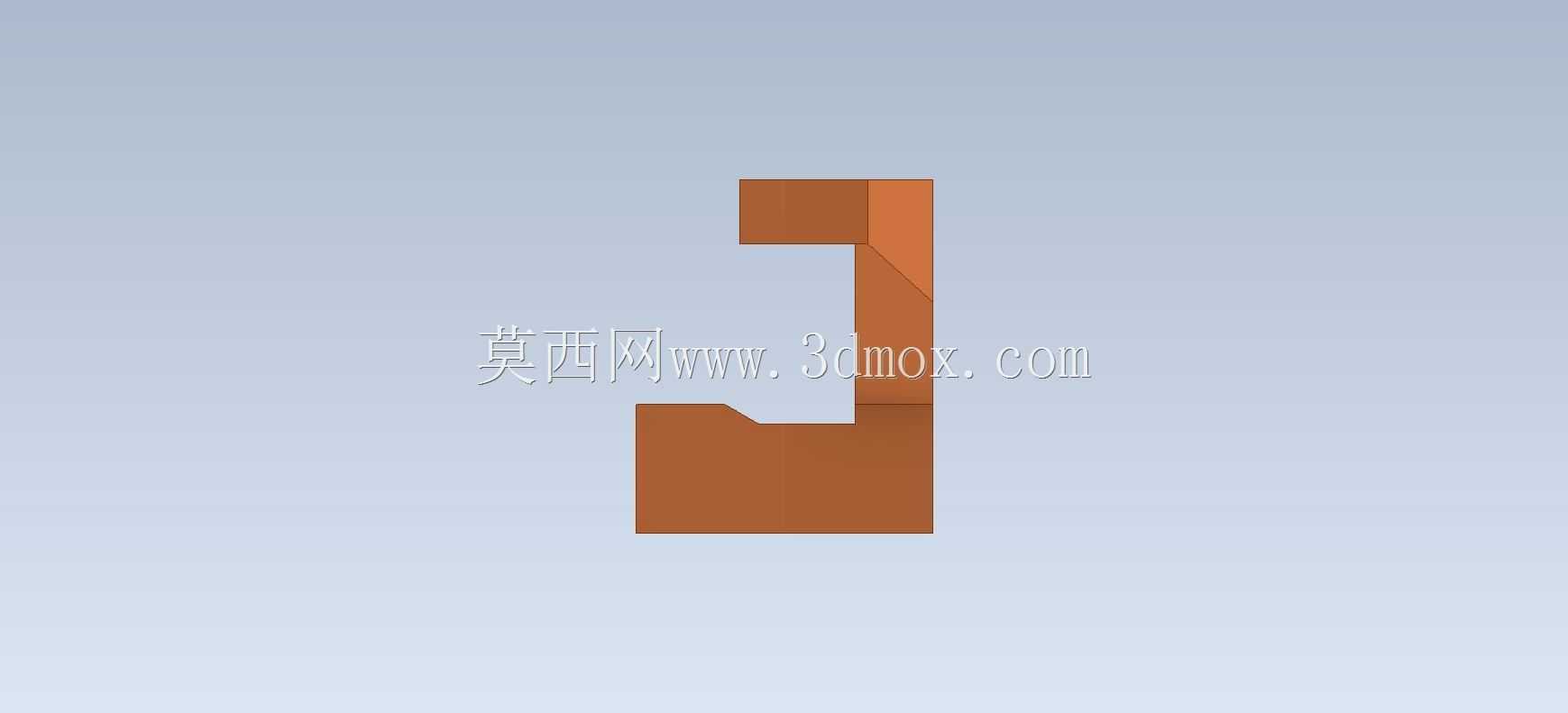

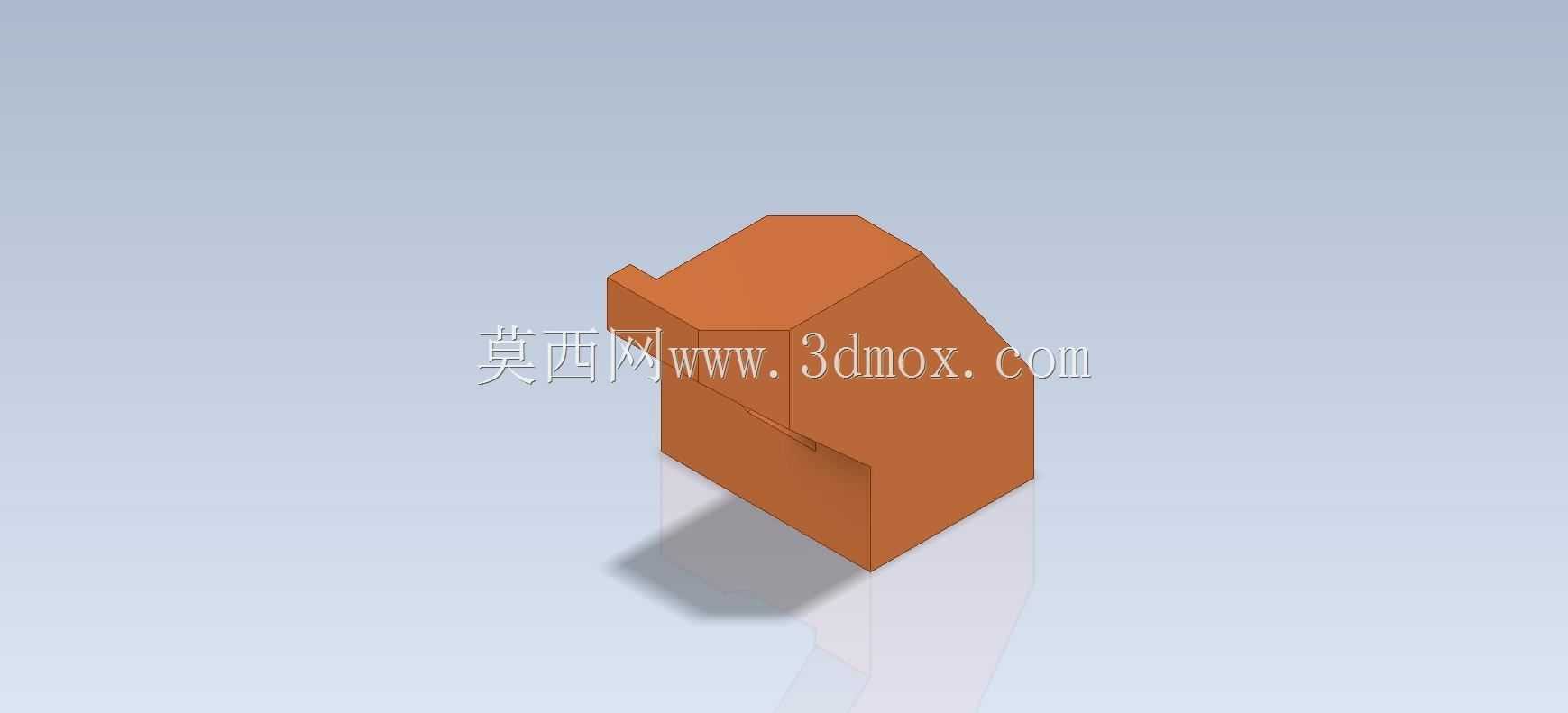

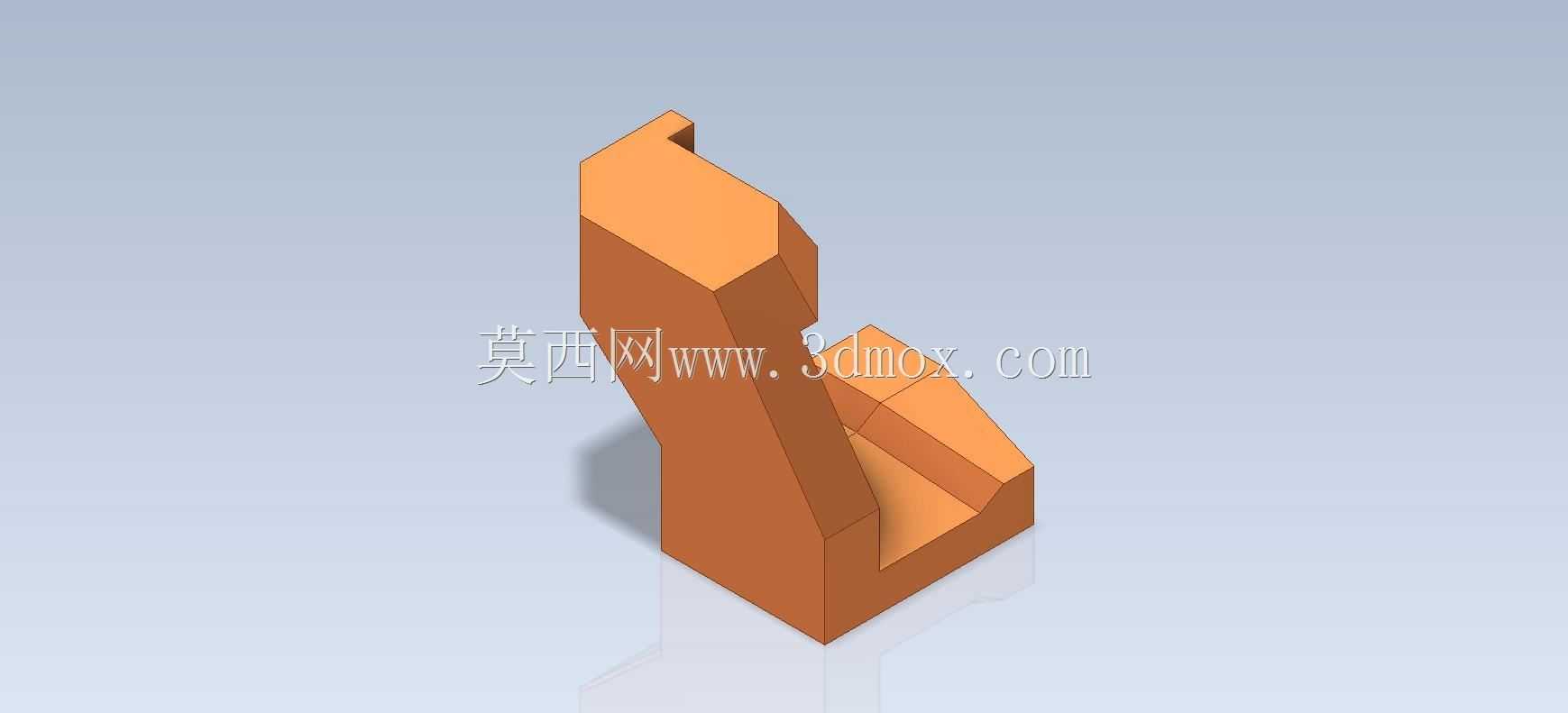

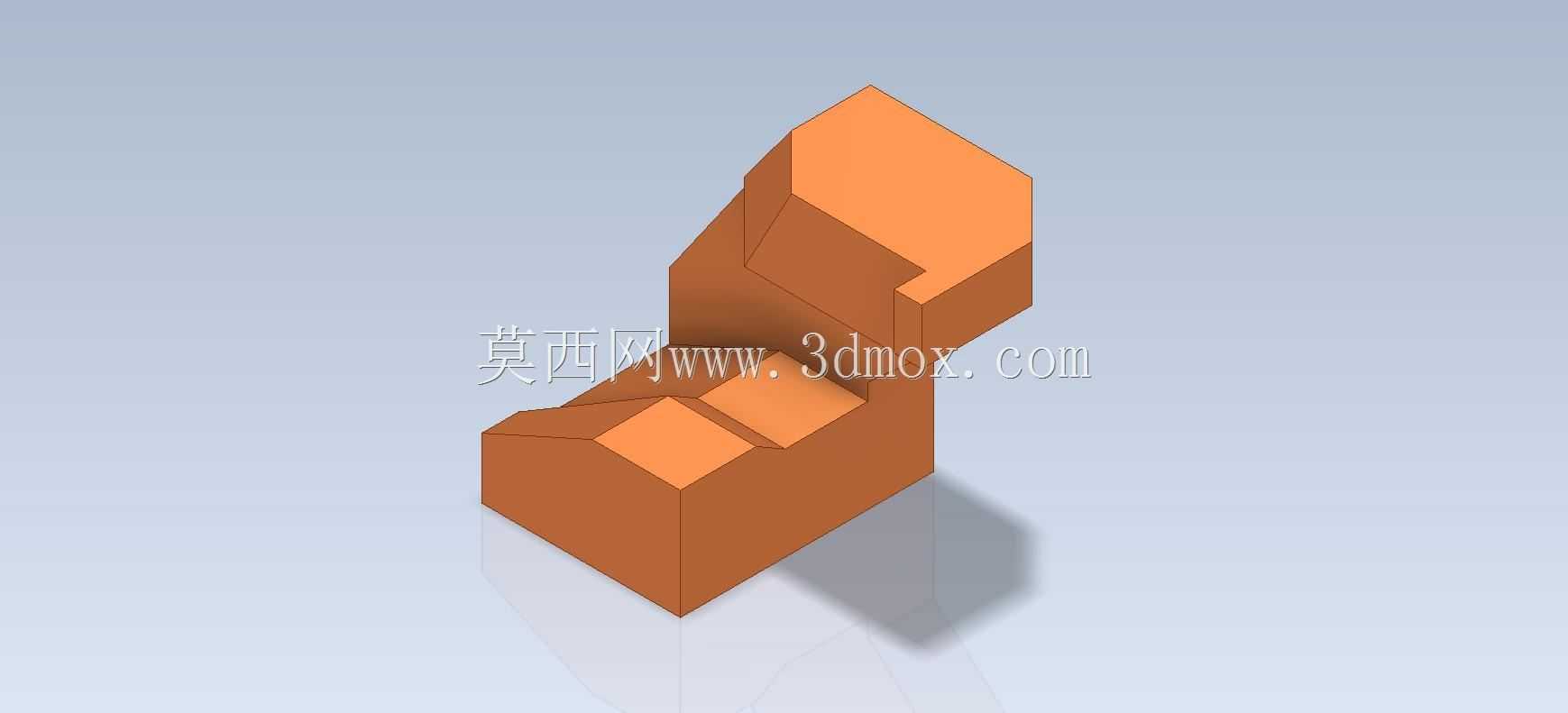

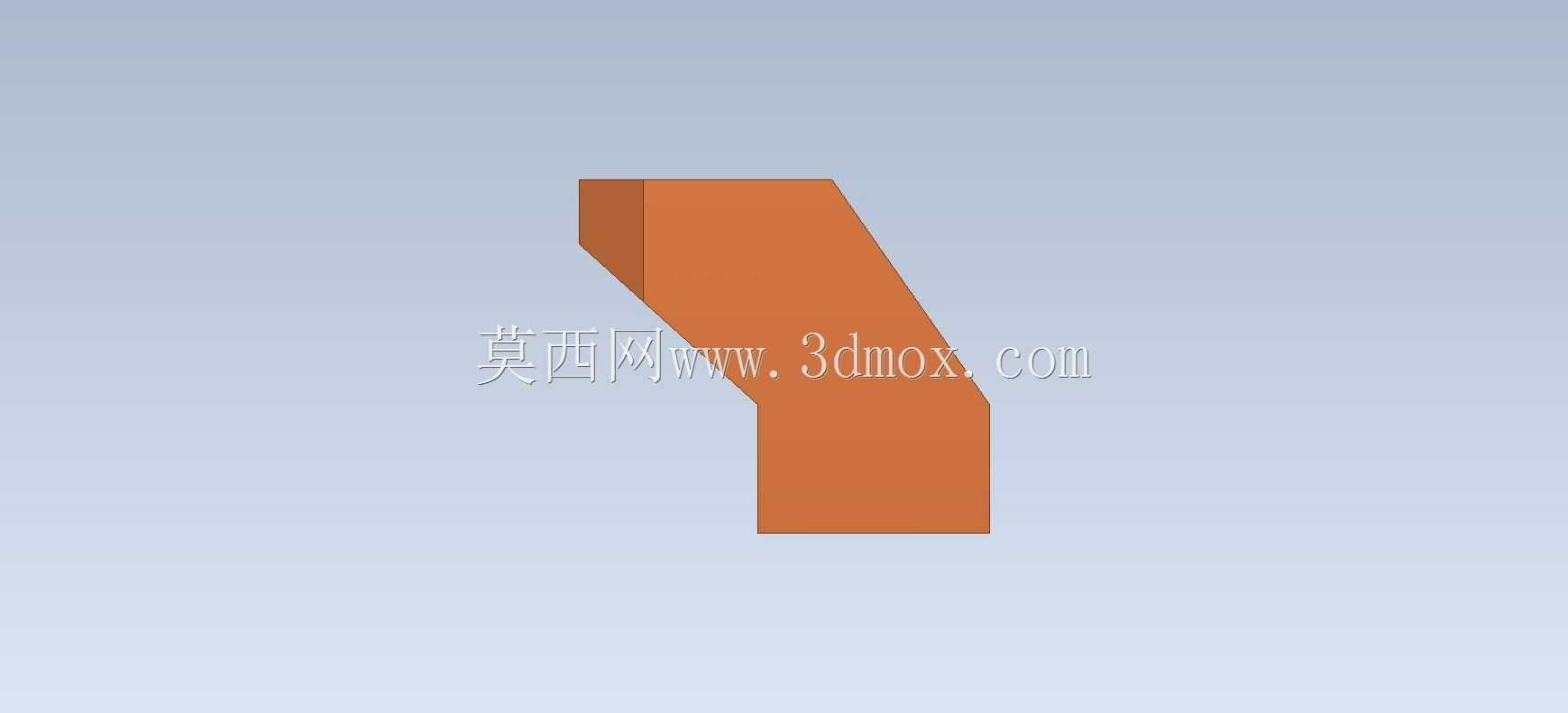

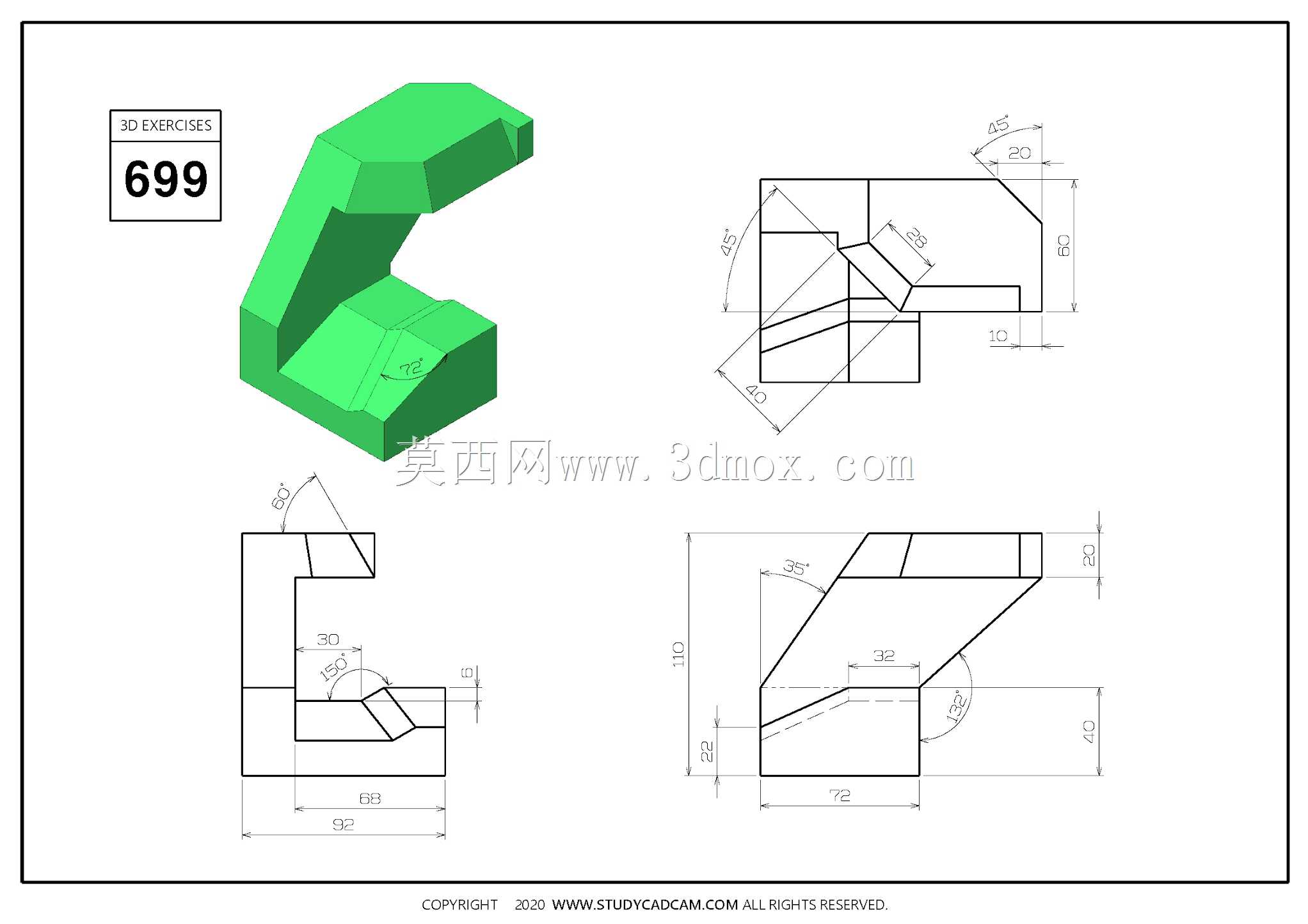

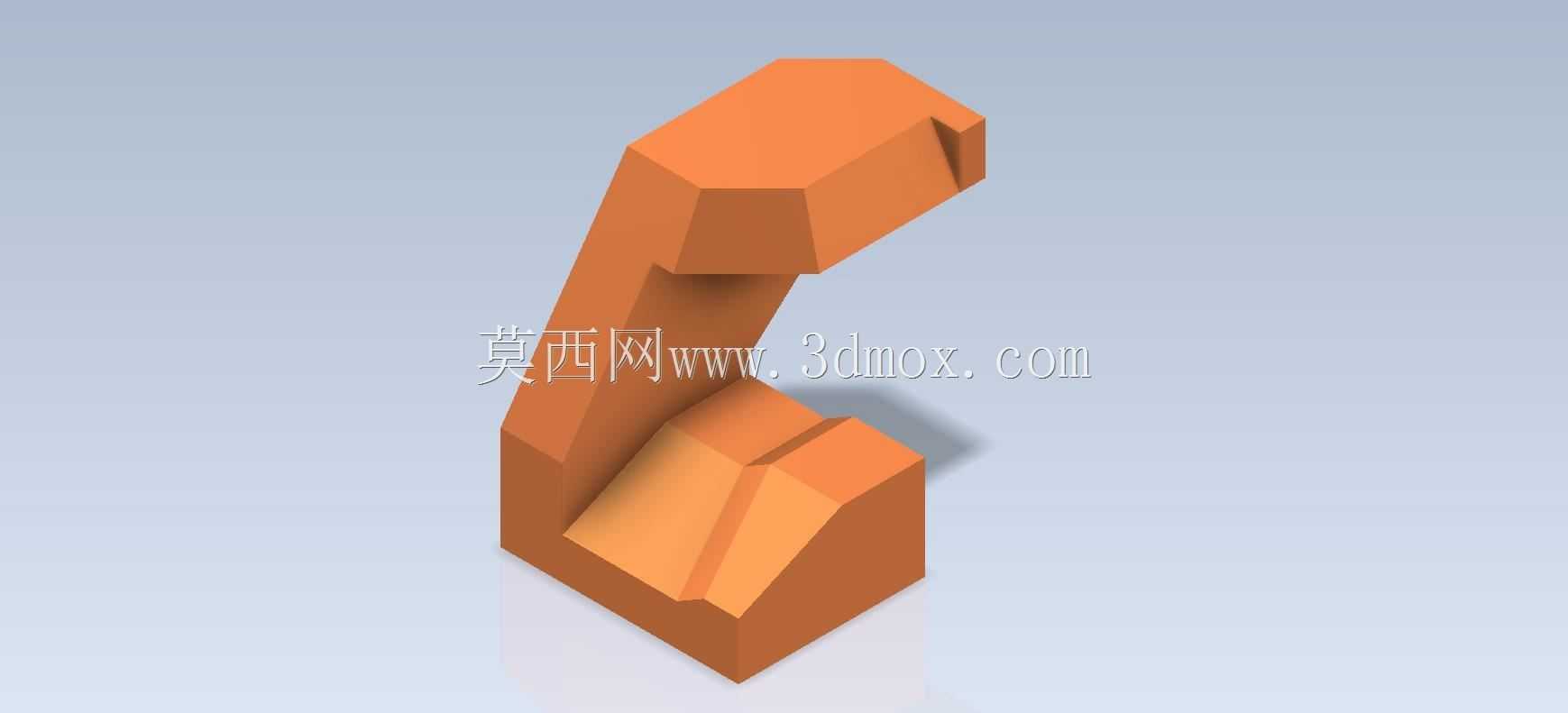

C型斜切面结构CAD练习建模构件

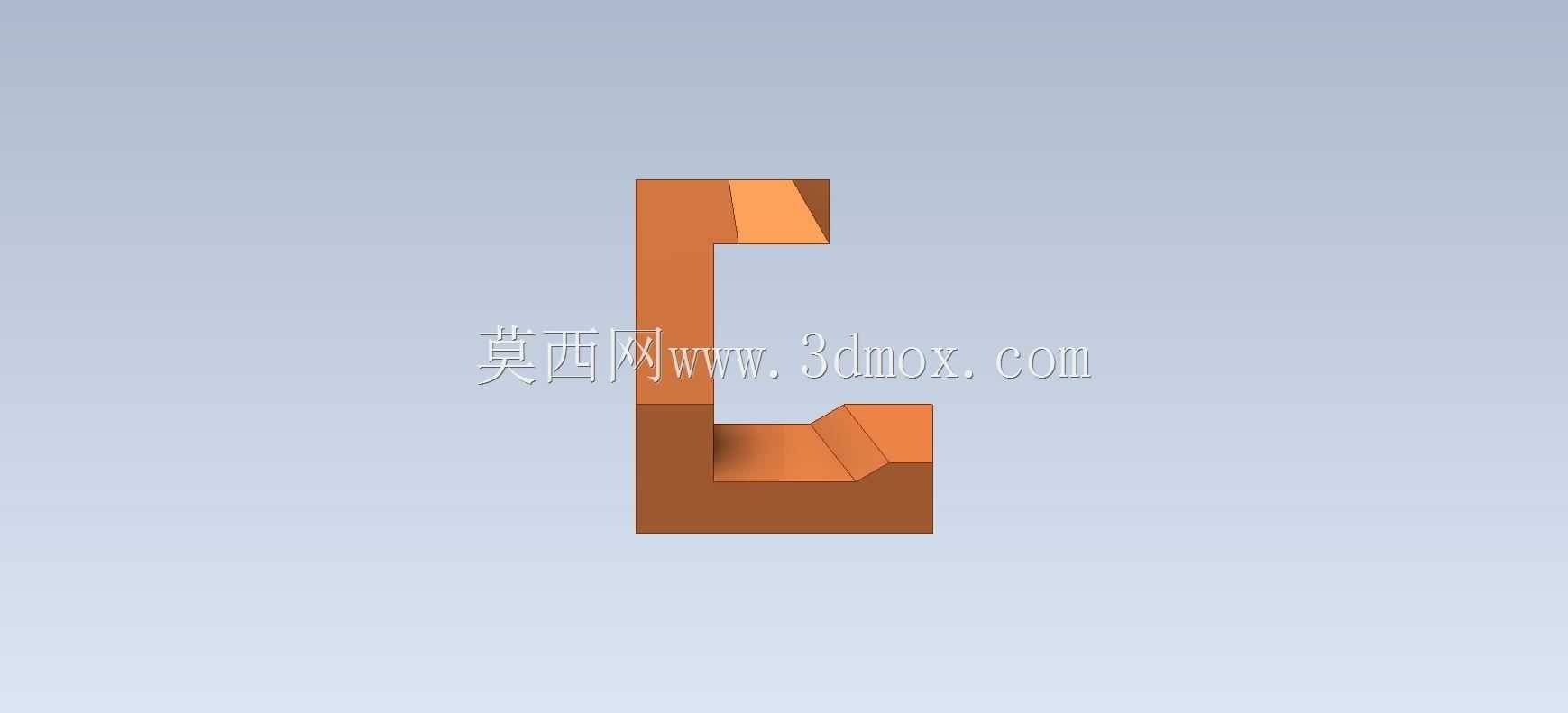

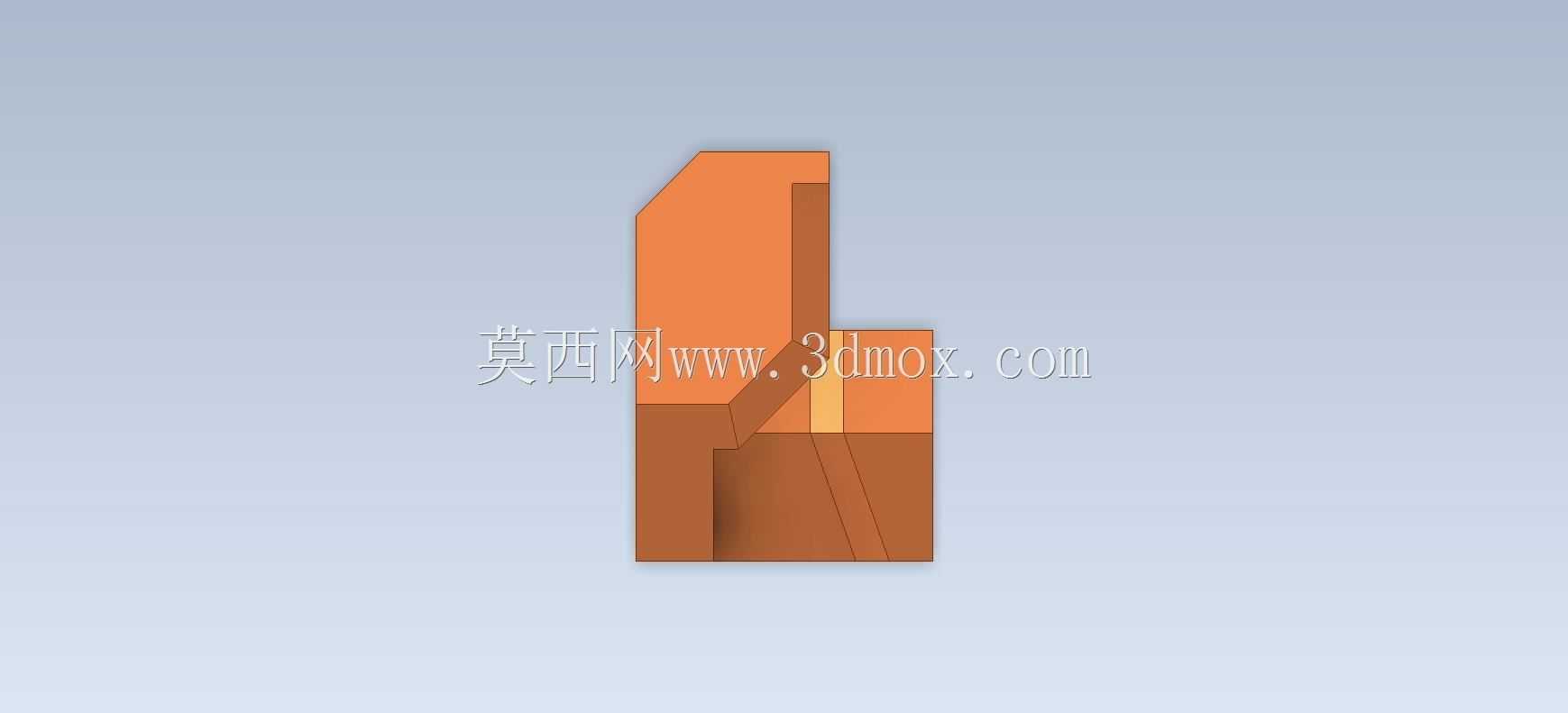

　　在日常的机械结构设计入门训练中，这类带斜切面的C型弯折构件是非常典型的练习载体，很多刚接触三维建模的工程师都会从这类基础特征组合的构件入手，熟悉拉伸、切除、拔模等基础建模命令的实际应用逻辑。这类构件本身的结构逻辑并不复杂，整体呈C型弯折形态，上下两个端面都做了对称的斜切处理，斜切面的角度设置刚好贴合常规机械结构中避让安装空间、减少应力集中的设计需求，在实际的工装夹具定位块、小型设备支撑脚、输送线侧边挡块结构中都能看到类似的结构形态。从实际应用场景来看，这类结构常被用作小型自动化设备的支撑垫块，安装在设备基板与功能模组之间，一方面通过C型的中空结构预留走线或者小型传感器的安装空间，另一方面上下的斜切面可以配合安装面的倒角做定位导向，

　　避免安装过程中出现边角磕碰导致的装配错位。在设计思路上，这类构件首先要确定整体的弯折高度与开口宽度，开口尺寸需要匹配所容纳的模组或者走线的最小边界，避免出现干涉；上下斜切面的角度通常设置在30度到45度之间，既保证导向定位的效果，又不会因为斜切角度过大导致构件端部的结构强度不足，边角处的圆角处理也需要匹配实际的加工工艺，铣削加工的圆角半径不能小于刀具的最小半径，否则会增加不必要的加工成本。从安装边界来看，这类构件的底部通常会设置两个沉头安装孔，孔位间距需要适配常规的铝型材安装槽间距，比如常用的20系列、30系列铝型材的槽中心距，保证可以直接通过内六角螺丝固定在型材框架上，不需要额外做转接板；顶部的安装面平面度要求控制在0.

　　1mm以内，保证上方搭载的模组安装后不会出现倾斜，影响设备的运行精度。很多初学者在建模这类构件的时候，容易忽略斜切面与主体弯折面之间的相贯线处理，直接用拉伸切除做斜切面之后没有做圆角过渡，导致实际加工的时候在相贯线位置出现应力集中，长期承受载荷的情况下容易从边角位置出现开裂，这也是这类基础练习构件需要重点掌握的设计细节。另外这类构件的壁厚设置也需要结合实际选用的材料来确定，如果采用普通的Q235钢材质，壁厚设置在5mm以上就可以满足常规的静态支撑需求，如果采用6061铝合金材质，壁厚可以适当增加到6-8mm，弥补铝合金材料强度稍低的短板，同时也不会过多增加构件的整体重量。在实际的设备组装场景中，

　　这类C型垫块还经常被用来调整模组的安装高度，通过搭配不同厚度的垫片，可以快速微调功能模组的水平高度，不需要重新加工整个支撑件，大幅降低设备调试阶段的改造成本。建模过程中需要重点关注各个特征的父子关系，先绘制主体的弯折轮廓草图，再做拉伸生成主体结构，之后再做上下两端的斜切切除，最后添加圆角和安装孔特征，这样的建模顺序可以保证后续修改尺寸的时候，不会出现特征报错的情况，比如需要调整整体高度的时候，只需要修改主体拉伸的尺寸参数，斜切面和安装孔的特征会自动更新，不需要重新绘制草图，这也是参数化建模在这类基础构件设计中的优势所在。
