阶梯式多槽传动皮带轮结构设计

　　在轻工输送、小型机床进给、桌面级自动化实验台这类对传动速比有分级需求、安装空间紧凑的场景里，阶梯式皮带轮的应用占比一直不低。不同于单槽定速比皮带轮只能匹配固定传动比的局限，这类阶梯结构的轮体可以在同一根输入轴上，通过切换皮带在不同直径轮槽的位置，快速获得多组输出转速，不需要额外更换轮体或者调整电机安装位，非常适合教学实验装置、小型台式加工设备这类需要频繁调整输出转速、又不想增加过多变速机构成本的场合。

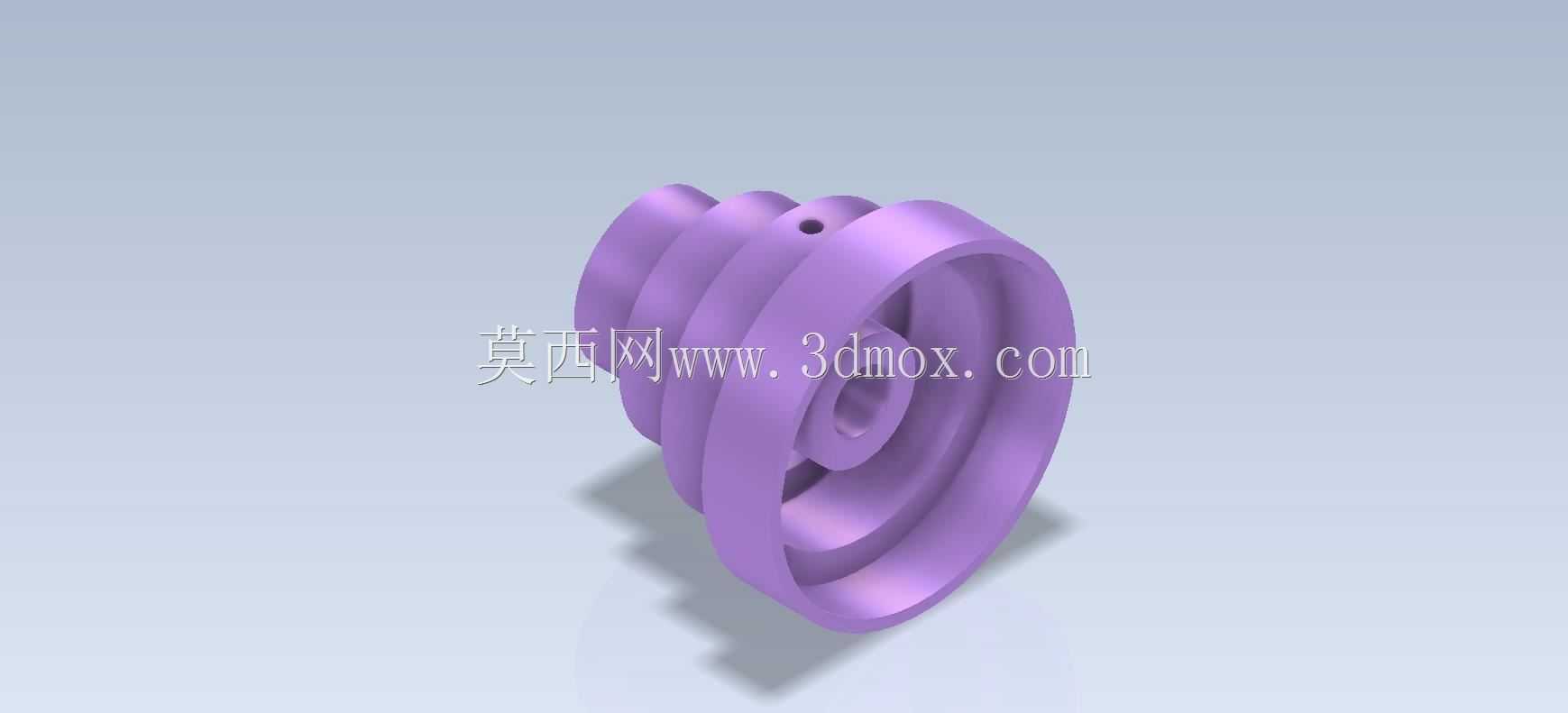

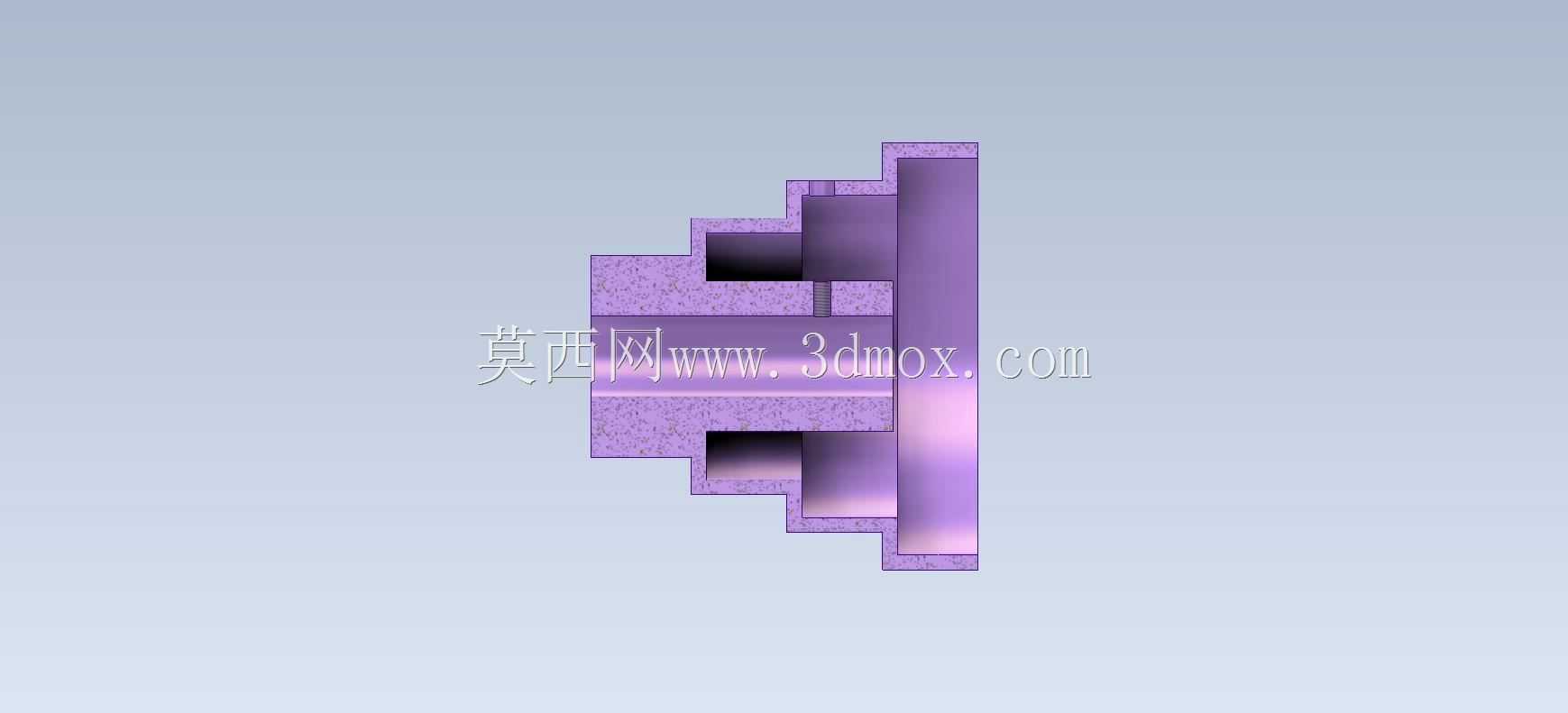

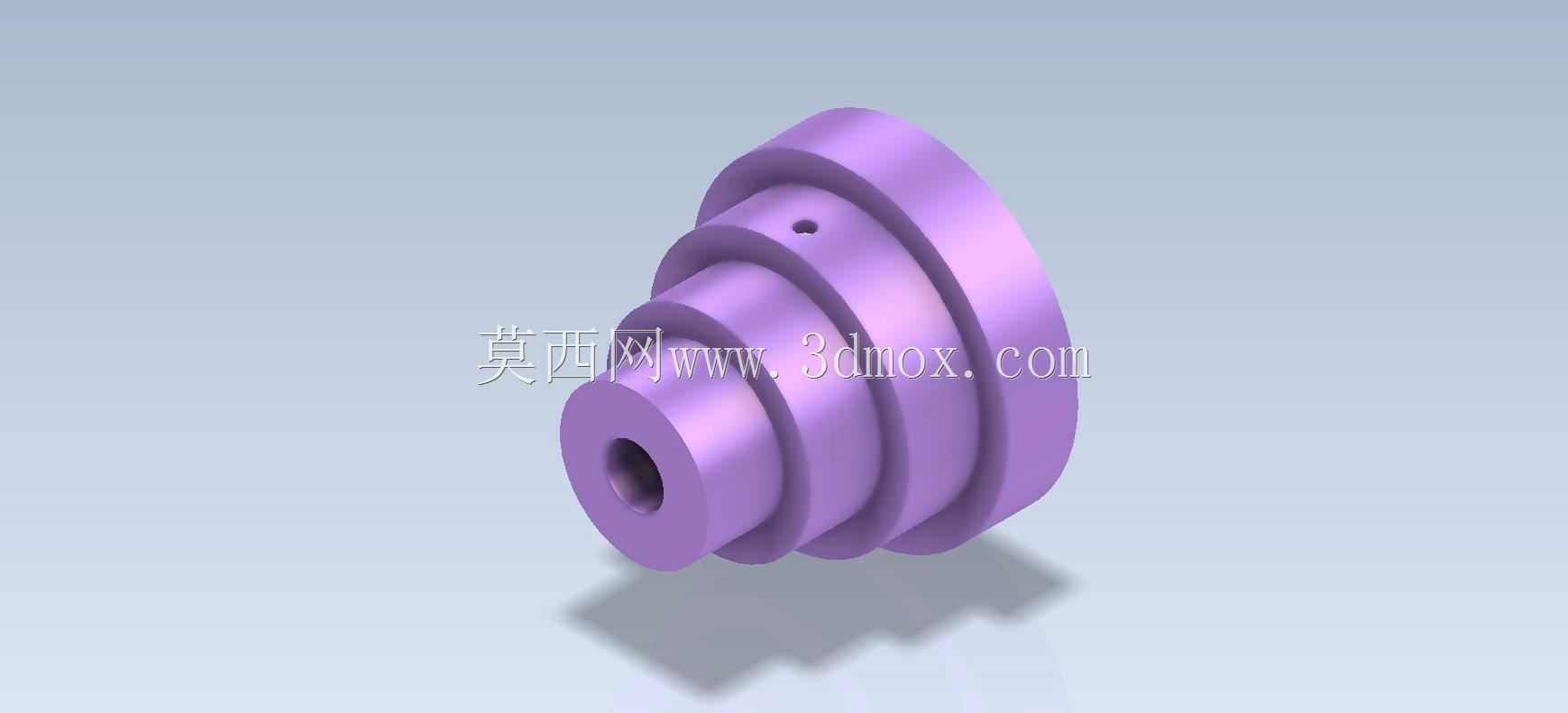

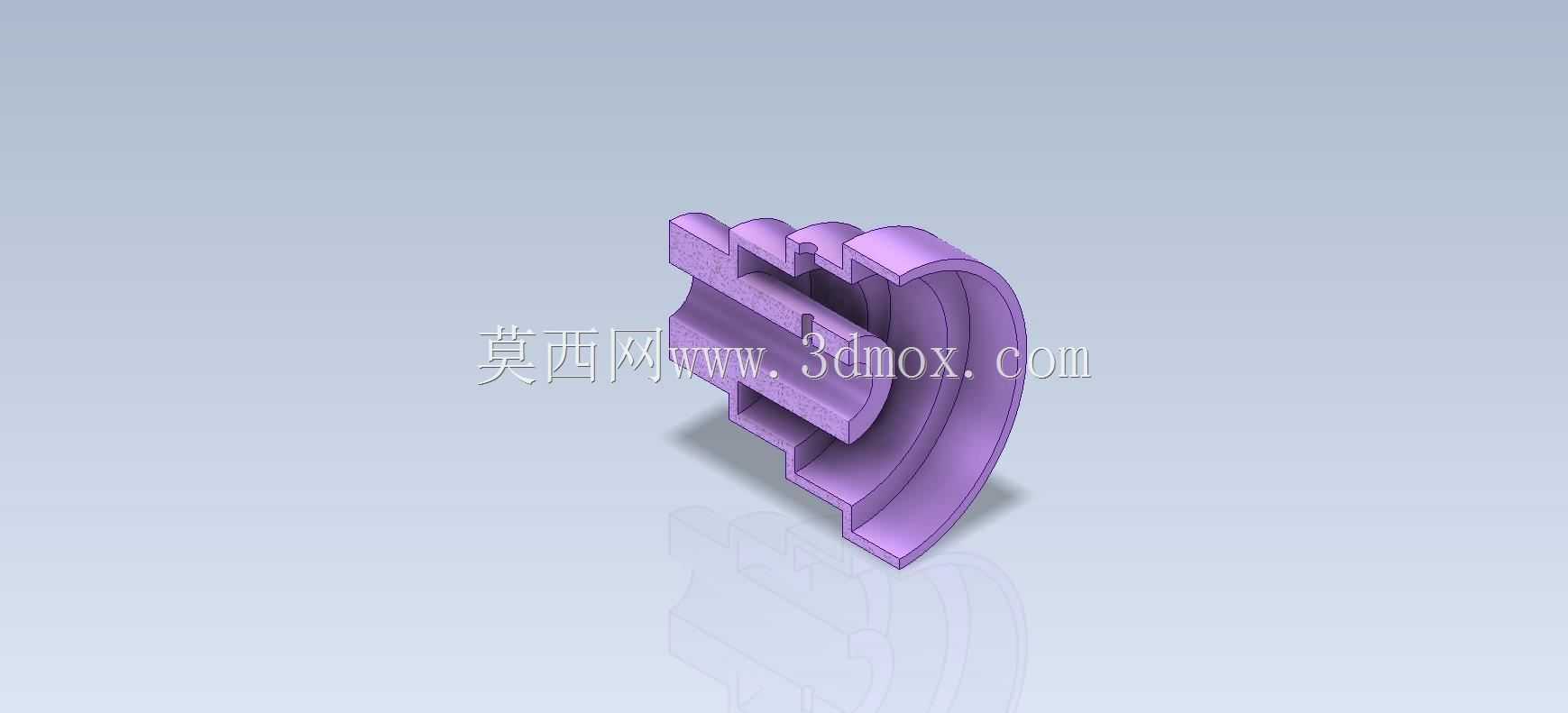

　　从实际功能逻辑来看，这个轮体的核心作用是通过不同直径的阶梯轮缘，配合平皮带或者圆皮带实现摩擦传动，把电机端的动力按照设定的速比传递到从动端。轮体中心的通孔是安装基准，加工时需要保证孔的圆柱度和与各阶梯轮缘的同轴度，否则运转时会出现皮带跳动、传动抖动的问题，长期运行还会加剧皮带的磨损，甚至出现皮带脱槽的故障。轮缘上的径向小孔是紧定螺钉安装位，装配时可以通过紧定螺钉把轮体锁紧在传动轴上，防止带负载运转时轮体和轴之间出现相对周向转动，保证动力传递的可靠性，这种锁紧方式结构简单，拆装方便，适合中小扭矩的传动场景。

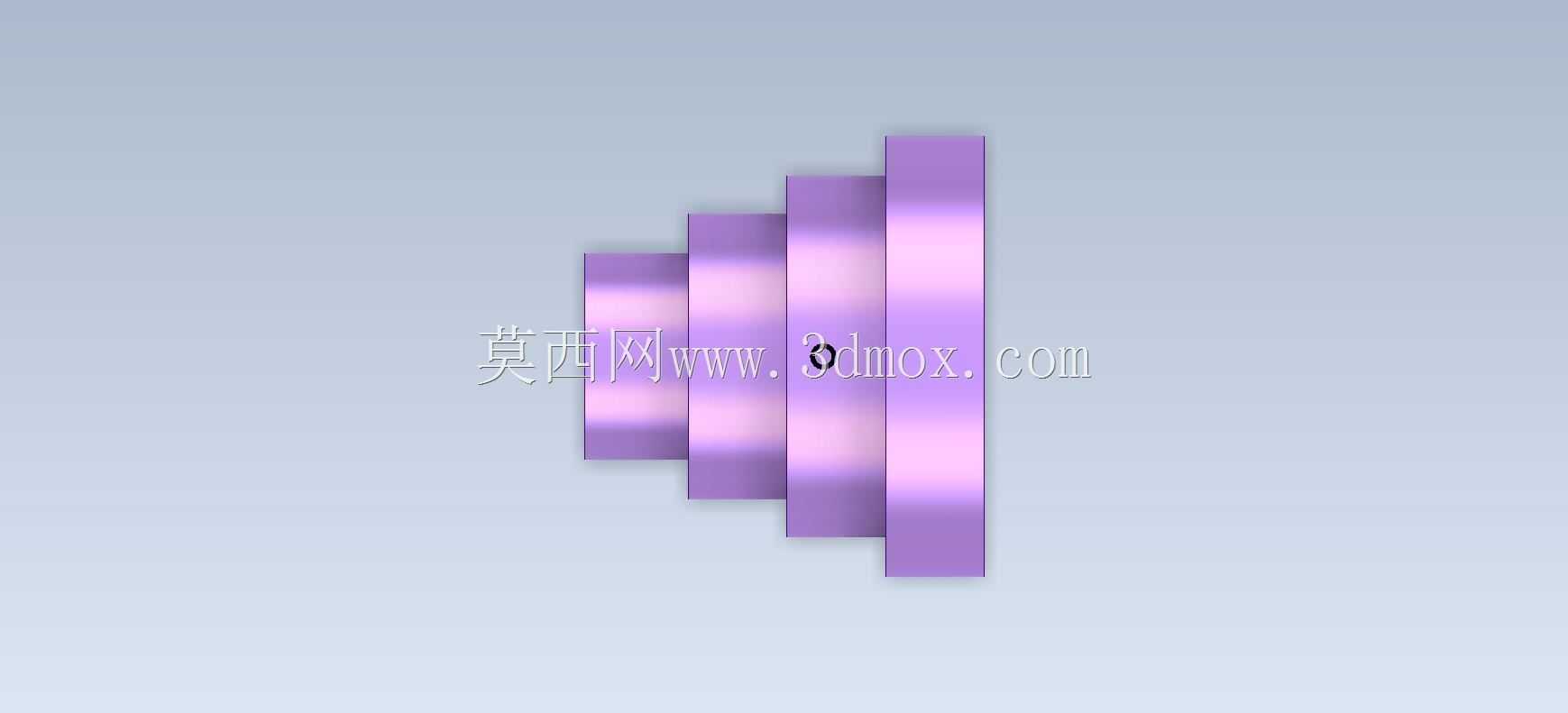

　　设计这类阶梯皮带轮的时候，首先要根据实际需要的传动速比，计算每一级阶梯轮缘的基准直径，直径差要匹配皮带的弯曲半径，不能出现直径差过小导致皮带切换时卡滞，或者直径差过大导致皮带张紧量超出调节范围的问题。每一级轮缘的宽度要匹配所用皮带的宽度，轮缘两侧要做微小的倒角，一方面是避免装配时割伤皮带，另一方面也能在皮带出现小幅偏移时起到导向归位的作用。轮体的轴向尺寸要严格控制，因为这类轮体大多安装在轴端位置，轴向尺寸过长会增加轴的悬臂长度，放大轴端的挠度，影响传动稳定性；尺寸过短则会导致各级轮槽的间距不足，切换皮带时容易出现相邻槽位的皮带干涉。

　　从安装边界来看，轮体中心通孔的直径要匹配所配传动轴的直径，公差一般选用过渡配合，既保证装配时的定位精度，又不会因为过盈量太大导致拆装困难。轮体最大直径的外圆要和周边的机架、护罩预留足够的安全间隙，一般至少保留10mm以上的距离，防止运转时轮体因为加工或者安装误差出现径向跳动，和周边结构发生剐蹭。紧定螺钉的位置要选在靠近轴端的一侧，方便装配时用内六角扳手锁紧，同时要注意螺钉锁紧后的端面不能高出轮缘外圆，否则运转时会剐蹭皮带或者护罩。

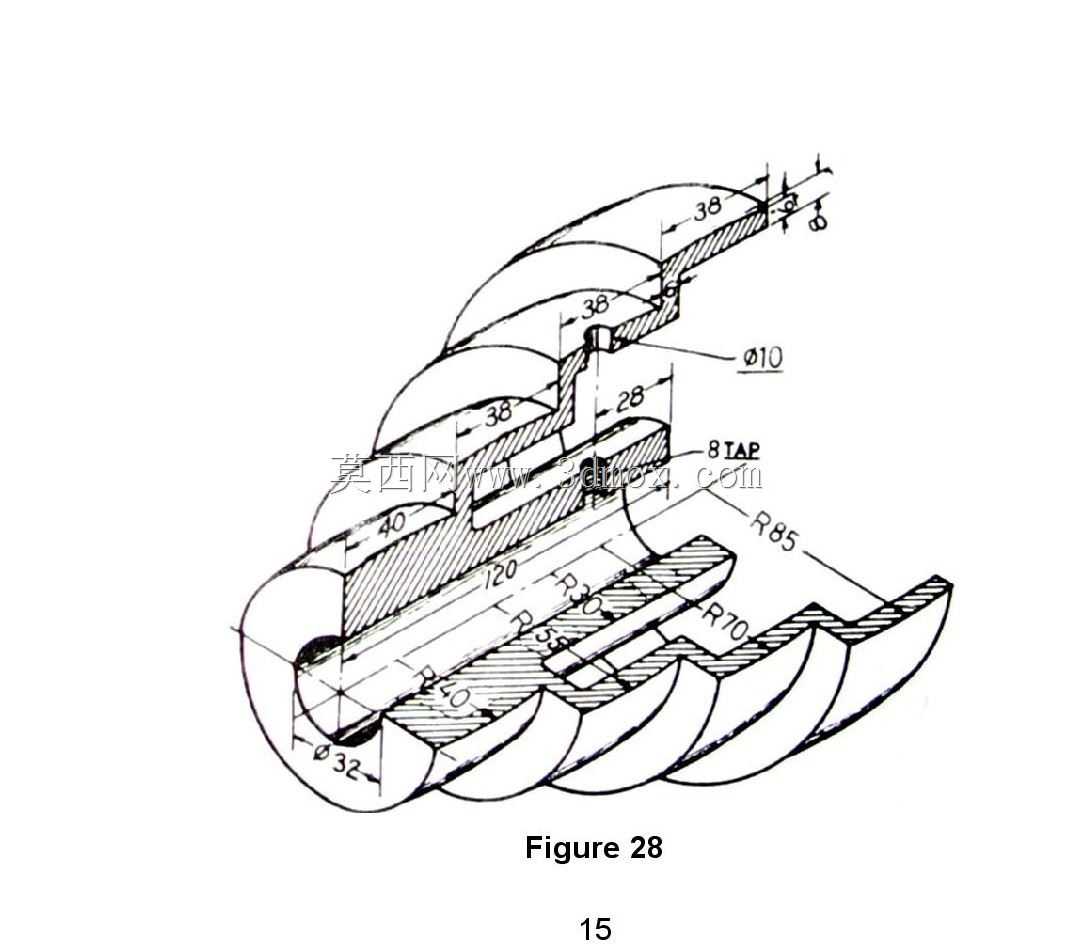

　　建模过程中，这类零件非常适合作为三维CAD基础练习的载体，因为它涵盖了回转体建模、径向孔特征、倒角、同轴度基准设置等多个基础建模操作，练习者可以通过这个零件熟悉回转类零件的建模逻辑，理解传动件的设计基准和加工基准重合的原则。实际生产中，这类小尺寸皮带轮如果用于低负载场景，可以选用尼龙或者POM材质加工，自重轻、运转噪音小，还有一定的自润滑效果；如果用于负载稍大的传动场景，则可以选用45号钢加工，表面做发黑处理提升防锈能力，轮槽表面可以做精车处理降低粗糙度，减少皮带的磨损。

　　在实际装配调试的时候，要注意皮带的张紧度调整，不同直径轮位对应的皮带张紧行程不一样，设计机架的时候要给电机座预留足够的调节行程，保证切换到任意一个轮槽位置时，皮带都能获得合适的张紧力，既不会因为太松出现打滑丢转，也不会因为太紧导致轴承受力过大提前失效。另外，这类阶梯轮的动平衡要求虽然不高，但如果是用于转速超过1500rpm的场合，还是要做简单的静平衡校正，避免高速运转时出现明显的振动，影响整套设备的运行稳定性。
