90度双支撑机械连接支座结构设计

项目分类:通用机械零部件 发布时间:2023-07-12 ID:698028
  • 90度双支撑机械连接支座结构设计
  • 90度双支撑机械连接支座结构设计
  • 90度双支撑机械连接支座结构设计
  • 90度双支撑机械连接支座结构设计
  • 90度双支撑机械连接支座结构设计
  • 90度双支撑机械连接支座结构设计
  • 90度双支撑机械连接支座结构设计

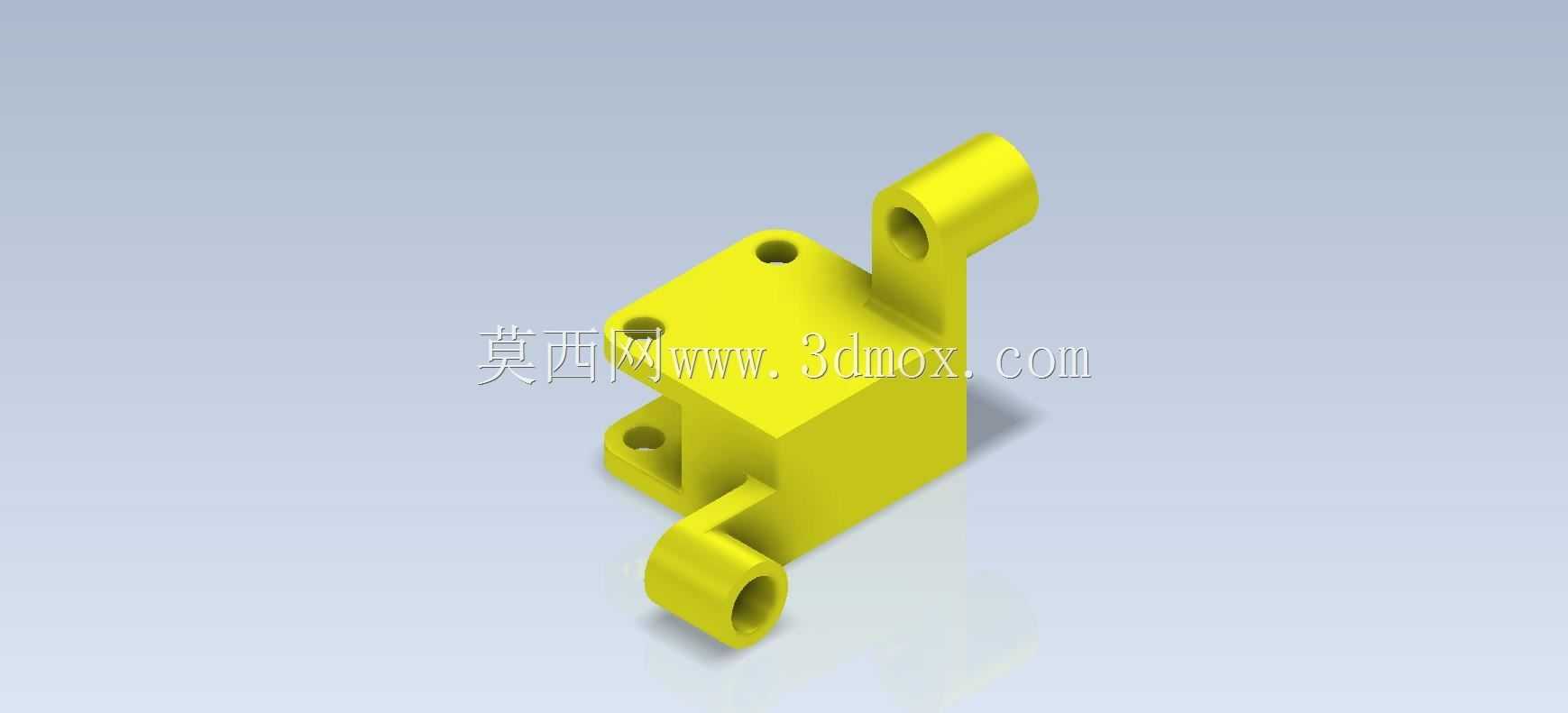

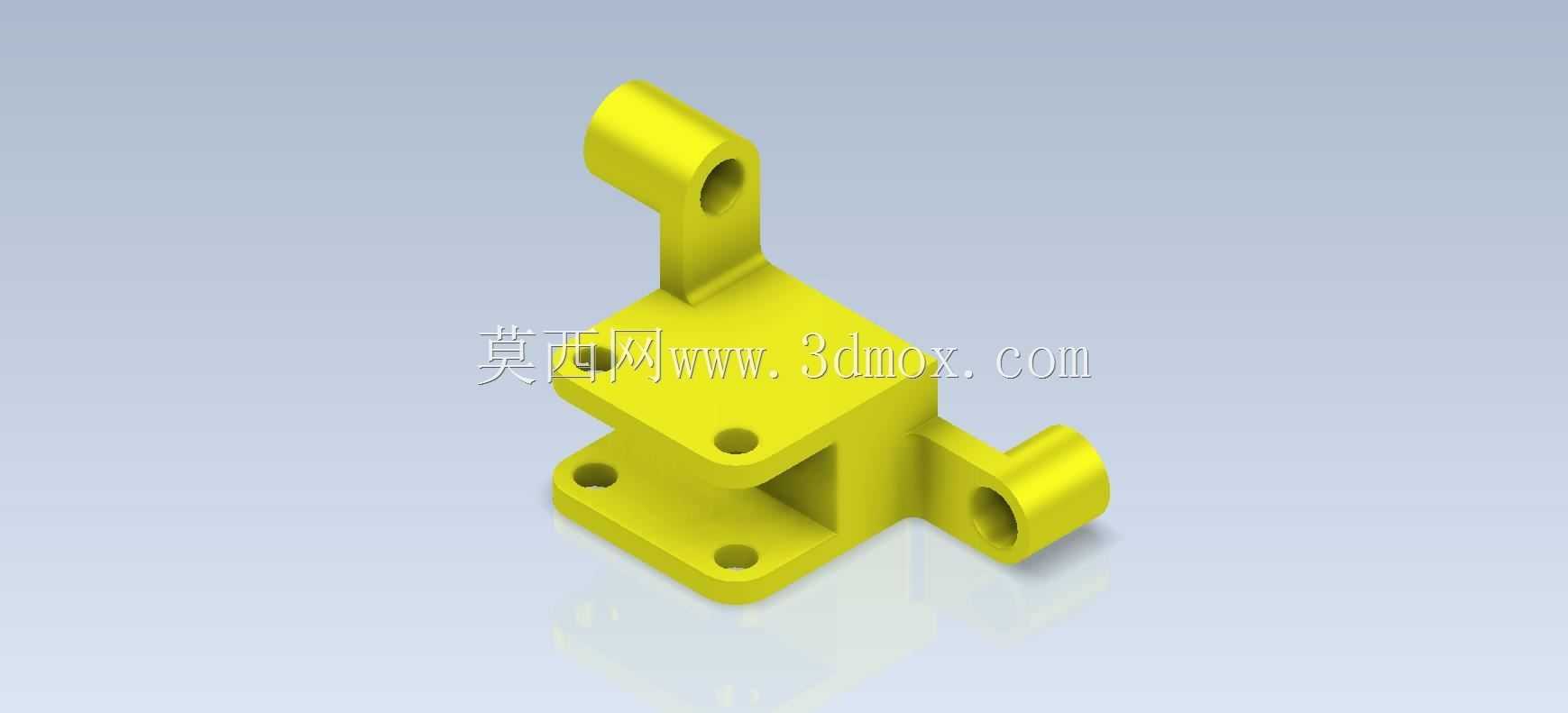

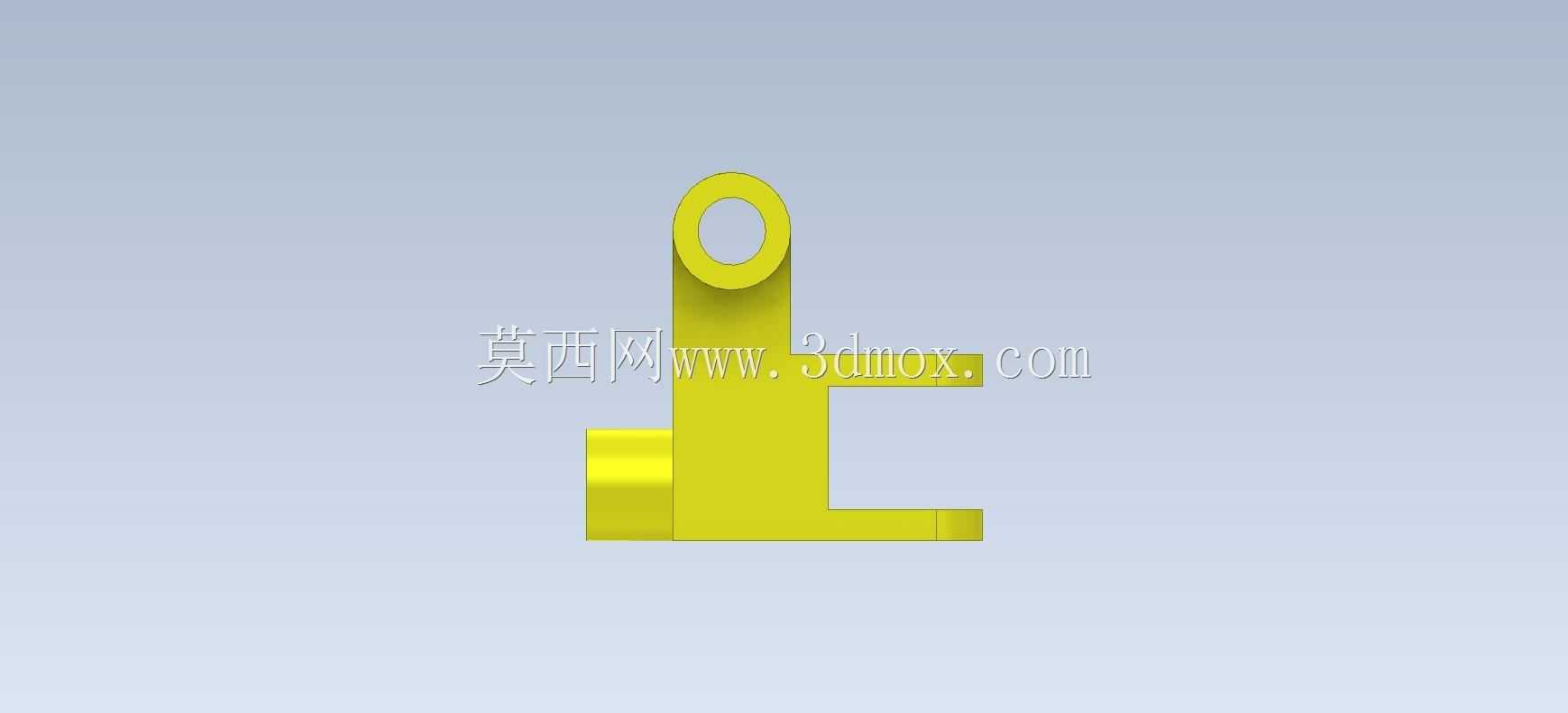

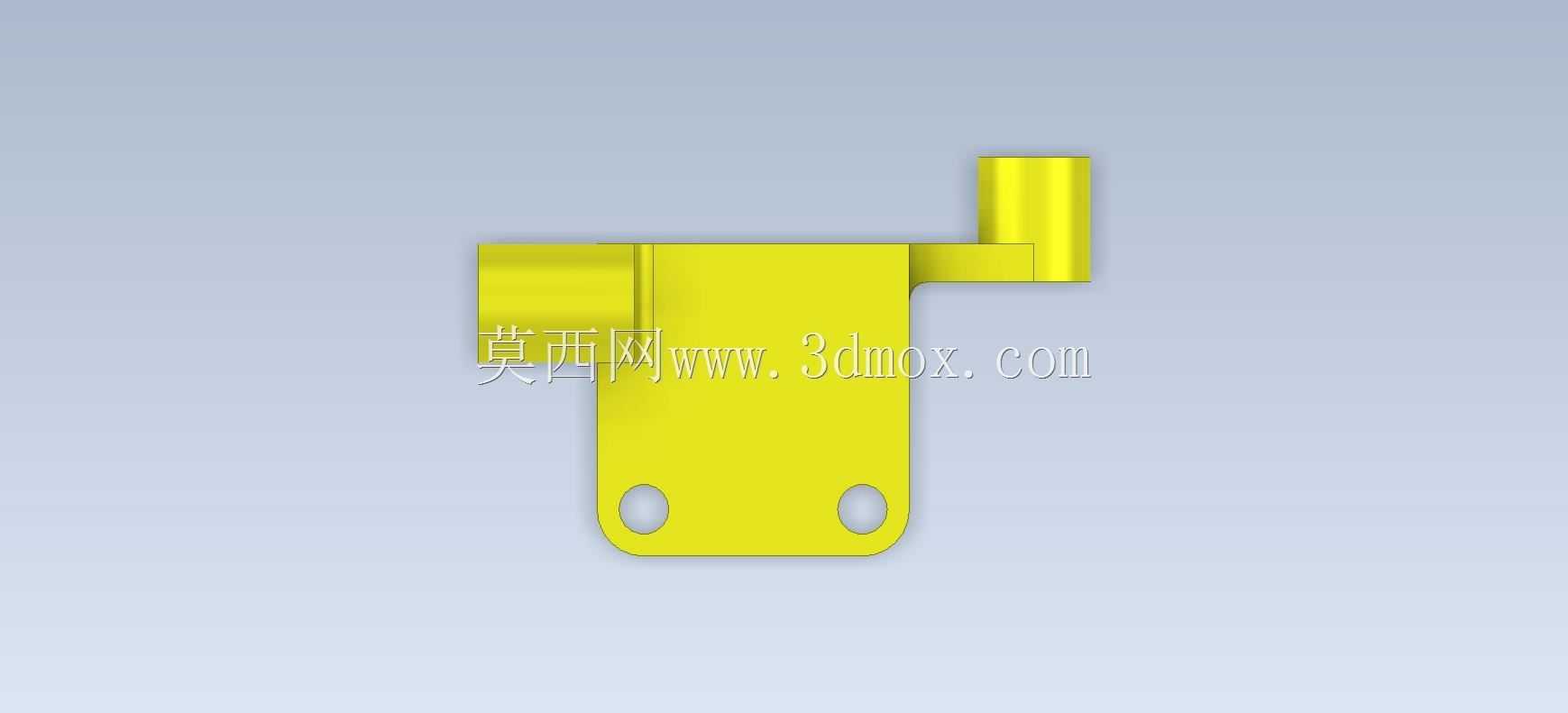

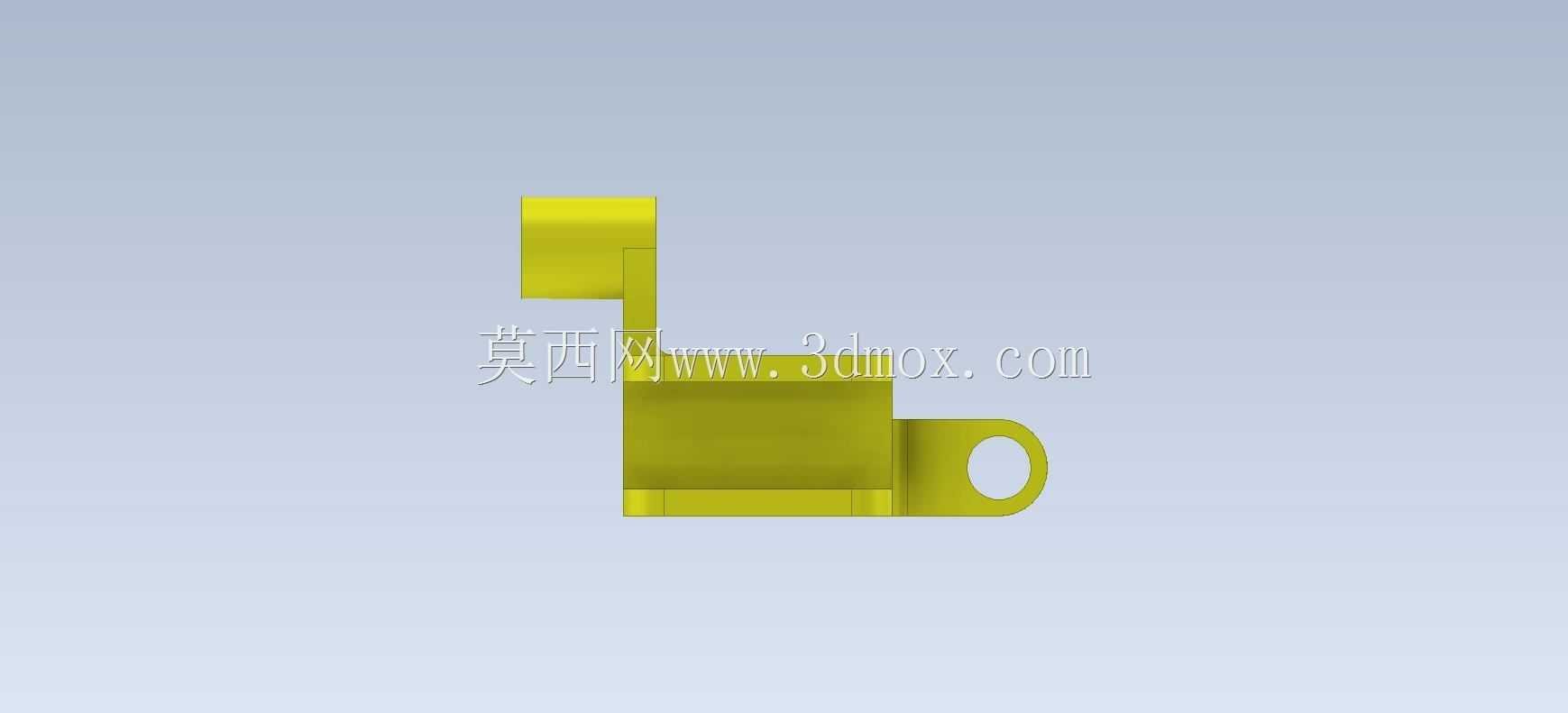

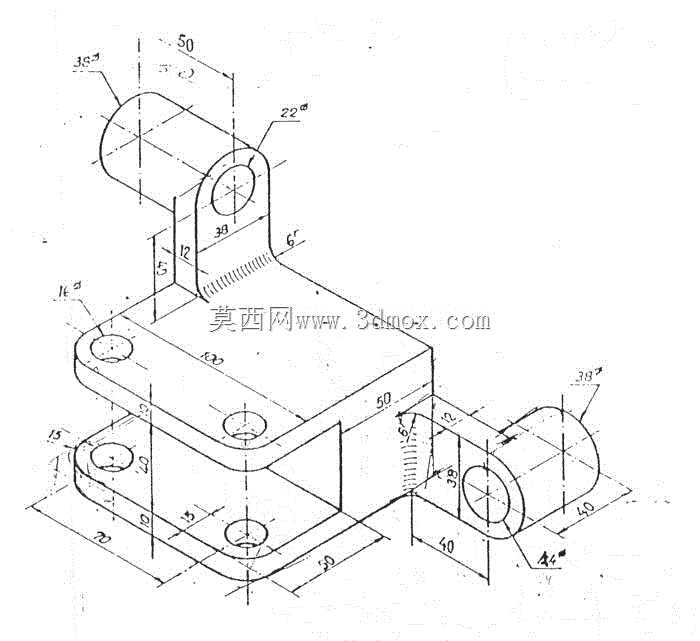

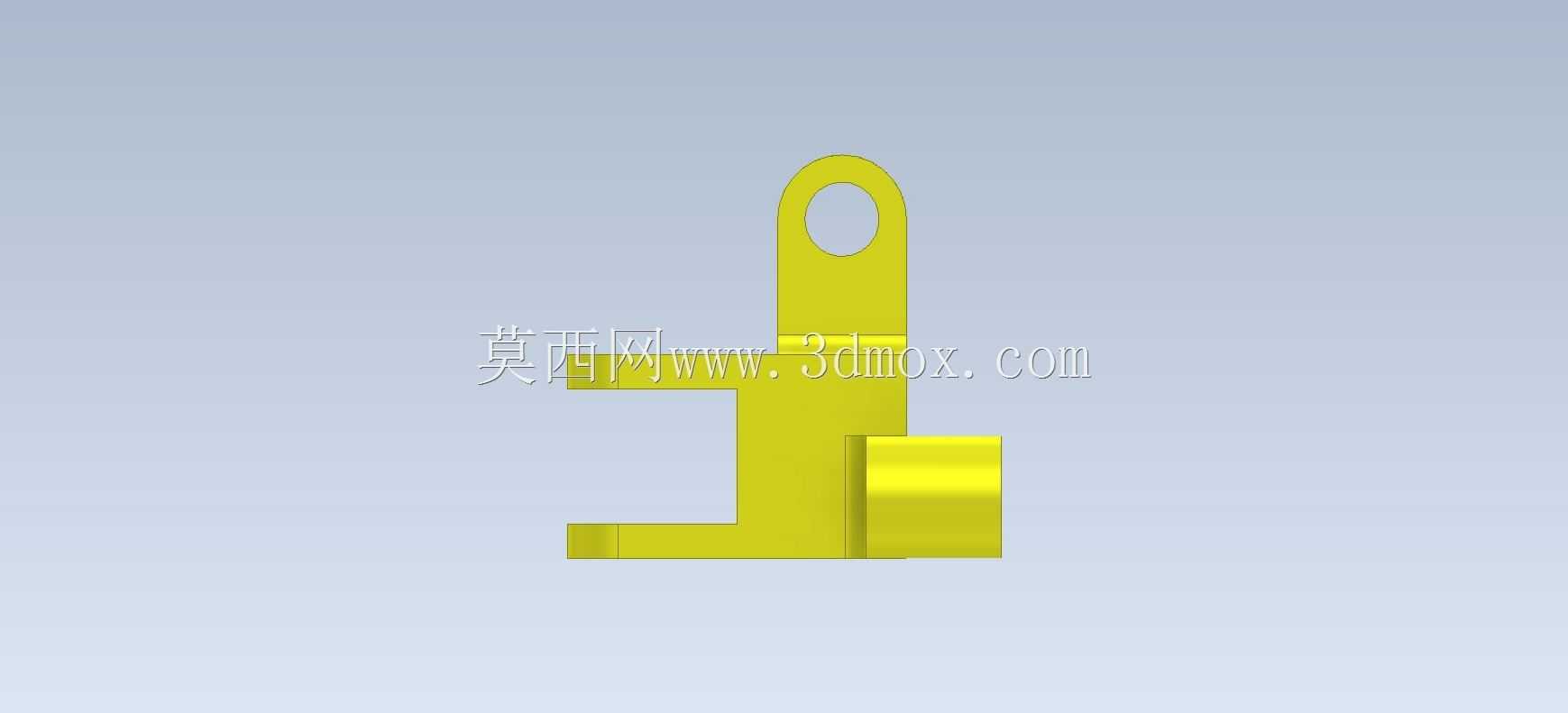

  这款90度双支撑结构件,在轻工自动化输送线、小型工装夹具台架、桌面级实验设备的框架搭建场景中十分常见,主要承担两个垂直方向轴类零件的定位支撑,同时兼顾框架转角处的结构连接强化作用,避免垂直布设的传动杆件在负载运行时出现径向窜动或角度偏移。从实际装配逻辑来看,零件底部的方形安装基板设置了四个沉头安装孔,孔位采用对称式排布,安装时可通过内六角螺栓直接固定在型材框架或设备安装基板上,沉孔结构能够保证螺栓头部完全埋入基板平面,不会突出安装面干涉后续其他零件的布设,基板与安装面的贴合面做了平面度公差控制,装配后不会出现翘曲虚接的问题。两个呈90度垂直分布的支撑耳是该零件的核心功能结构,两个耳片上的同轴通孔分别对应两个垂直方向的安装轴,

  孔内壁做了适配滑动轴承或铜套的公差预留,实际使用时可根据负载转速、载荷大小选择镶嵌自润滑铜套或者加装微型滚动轴承,既可以作为悬臂轴的固定支撑座,也可以作为连杆机构的转角铰接座使用。设计过程中,两个支撑耳与底部基板的衔接位置都做了三角加强筋结构,筋板厚度与耳片、基板的壁厚保持一致,避免注塑或铣削加工时出现壁厚不均导致的缩痕、应力集中问题,同时能有效抵消支撑耳承受径向载荷时对衔接根部产生的弯矩,防止长期交变载荷下出现根部断裂的情况。基板中间的方形镂空结构并非随意设计,一方面是为了减少零件整体重量,降低材料消耗,另一方面是为了给垂直方向穿过的杆件、管线预留避让空间,避免装配时出现结构干涉,镂空处的内壁都做了圆角过渡,减少应力集中点的同时,

  也能优化加工时的排屑路径。从安装边界来看,底部基板的外形尺寸适配常用的40系列、50系列工业铝型材的安装孔距,不需要额外加工转接板就可以直接固定在标准型材框架上,两个支撑耳的中心高度差经过匹配计算,能够保证垂直安装的两根轴的轴线在空间中呈精准90度相交,误差控制在机械装配允许的公差范围内,不需要装配时额外调整角度。在实际设备运行中,这类双支撑座往往用在载荷不大但对角度精度有一定要求的部位,比如小型皮带线的转角张紧轮支撑、工装夹具的翻转臂铰接座、检测设备的传感器安装支架转角部位,相比采用两个独立支撑座拼接的方式,一体式的90度双支撑结构能够减少装配累积误差,提升整体结构的刚性,同时减少装配时的零件数量,降低现场安装的调试难度。

  建模过程中需要重点关注几个关键尺寸的公差配合:支撑耳的内孔尺寸公差要根据所选的轴承或铜套的外径来设定,通常采用过渡配合保证镶嵌件不会在孔内转动;底部安装孔的孔位公差要控制在±0.1mm以内,保证和标准型材的槽位能够精准对齐;两个支撑耳内孔的轴线垂直度公差要控制在0.05mm以内,避免安装轴后出现卡滞、运转不畅的问题。另外,零件的所有外露棱边都做了C0.5的倒角处理,既可以去除加工产生的毛刺,避免装配时划伤操作人员,也能减少零件搬运过程中因为磕碰导致的棱边变形,影响装配精度。在材料选择上,如果是用于普通工况的设备支架,采用ABS或者尼龙材质注塑加工即可满足使用需求,如果是用于有一定载荷的工装部位,可以采用铝合金6061材质铣削加工,表面做阳极氧化处理提升耐磨和抗腐蚀性能,针对有防锈要求的食品加工设备场景,也可以采用304不锈钢材质加工,适配不同的使用场景需求。
