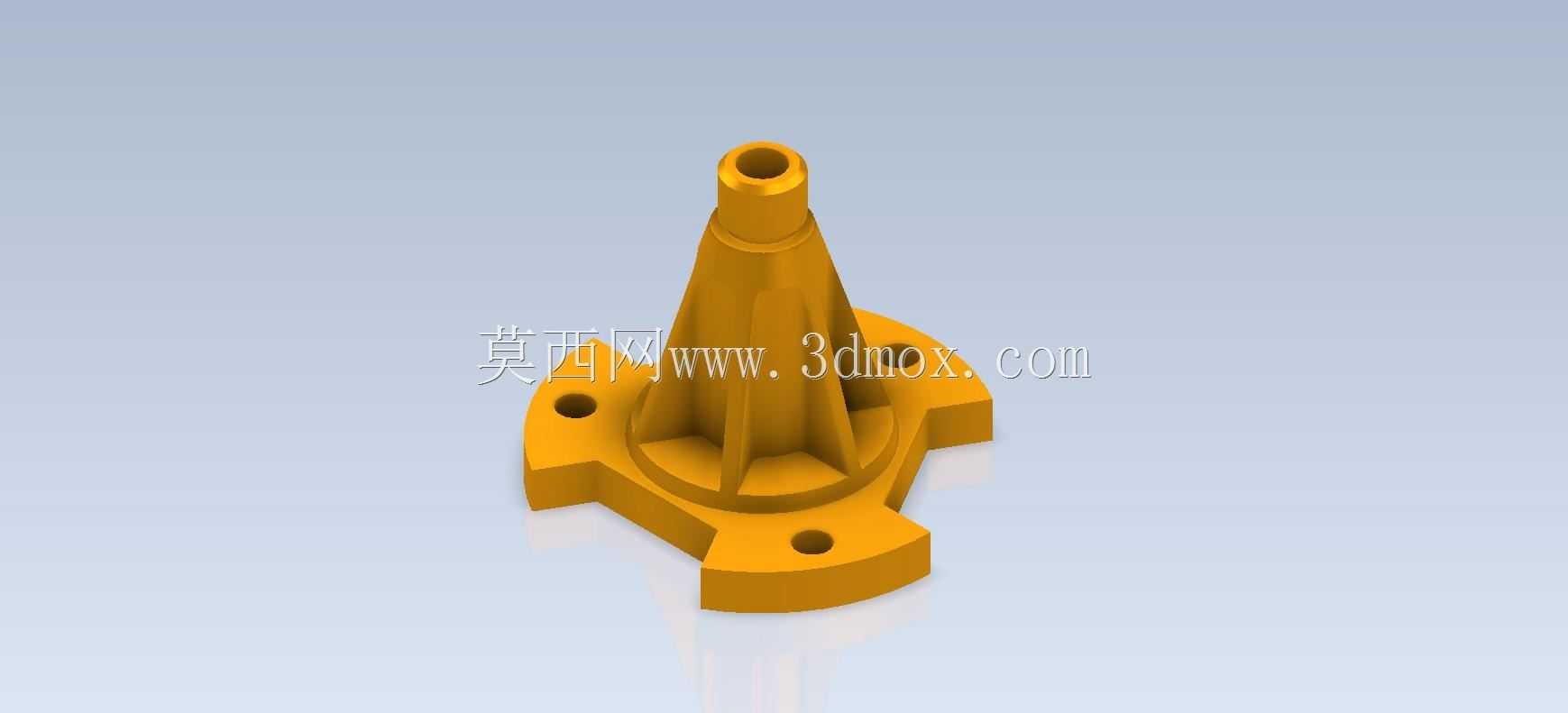

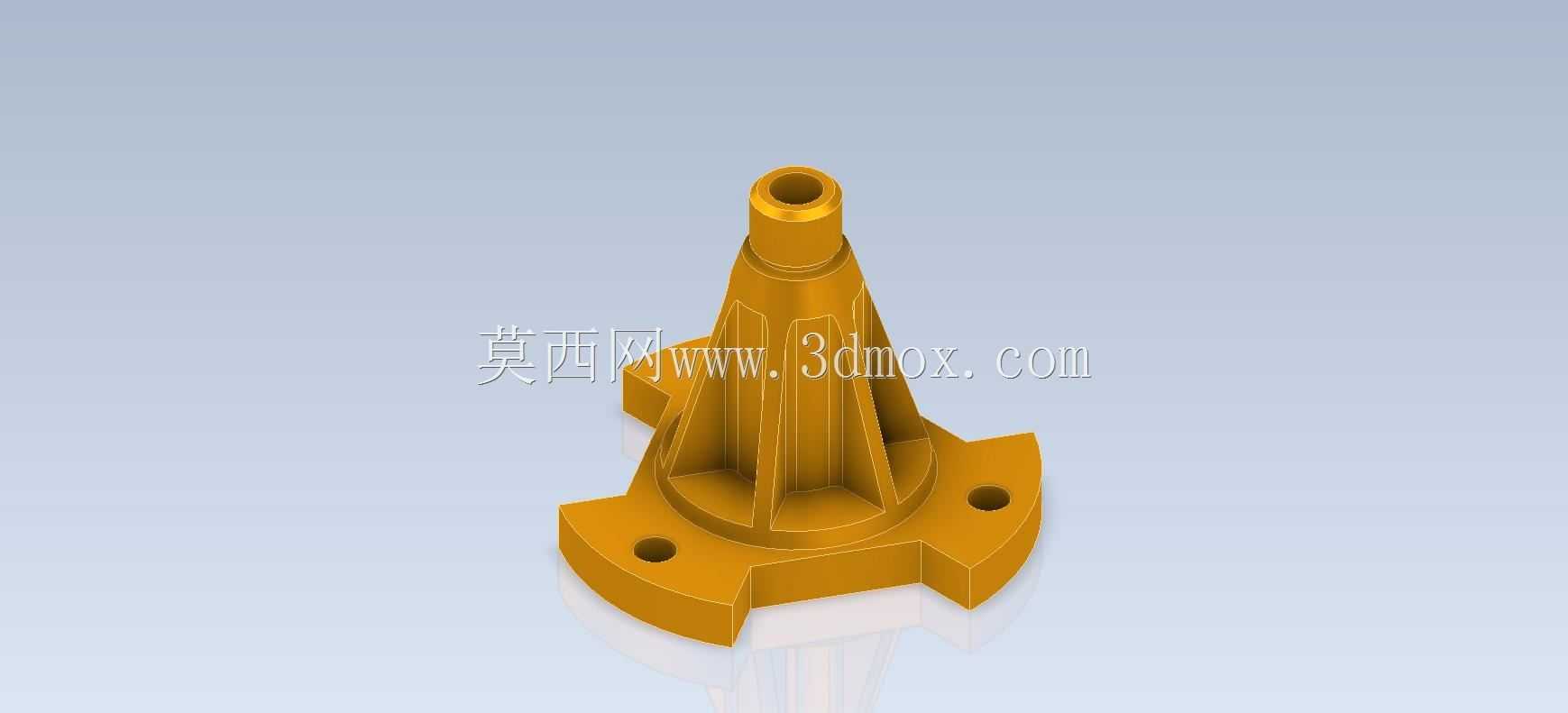

在流体管路系统、小型气动设备以及低压输送装置的布局中,这类带三角安装法兰的锥形导流接头是十分常见的衔接部件,日常做三维建模练习时选这类零件,能同时覆盖拉伸、放样、阵列、倒角等多个常用建模指令,对新手熟悉实体建模逻辑很有帮助。从实际使用场景来看,这类接头大多用在管路通径变化的过渡位置,一端通过法兰固定在设备壳体或者阀组安装面上,另一端的锥形端头用来对接小通径的软管或者硬管,实现流体从大腔道到小管径的平顺导流,避免通径突变带来的流阻陡增、局部紊流等问题,在小型喷涂设备、低压送风管路、实验台流体回路里都能见到同结构的零件。

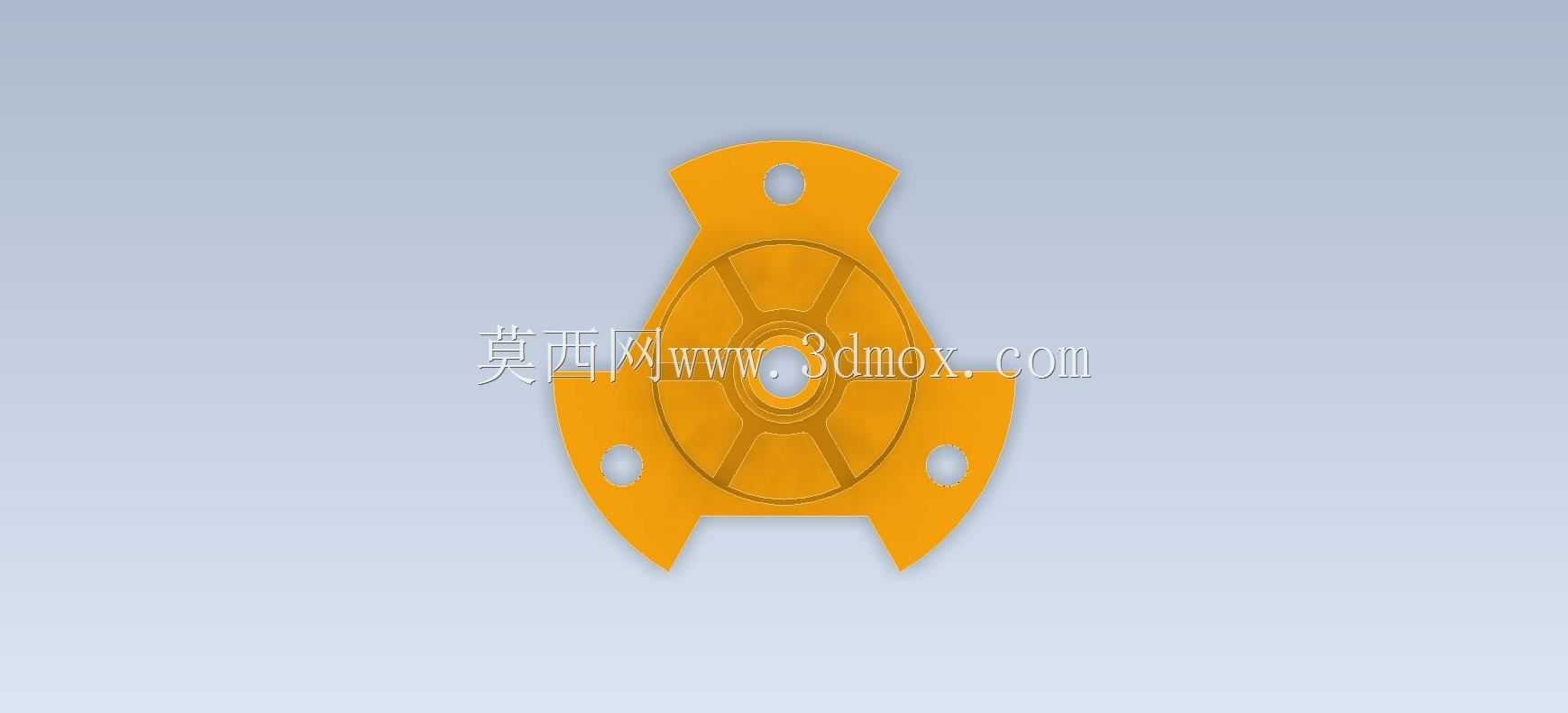

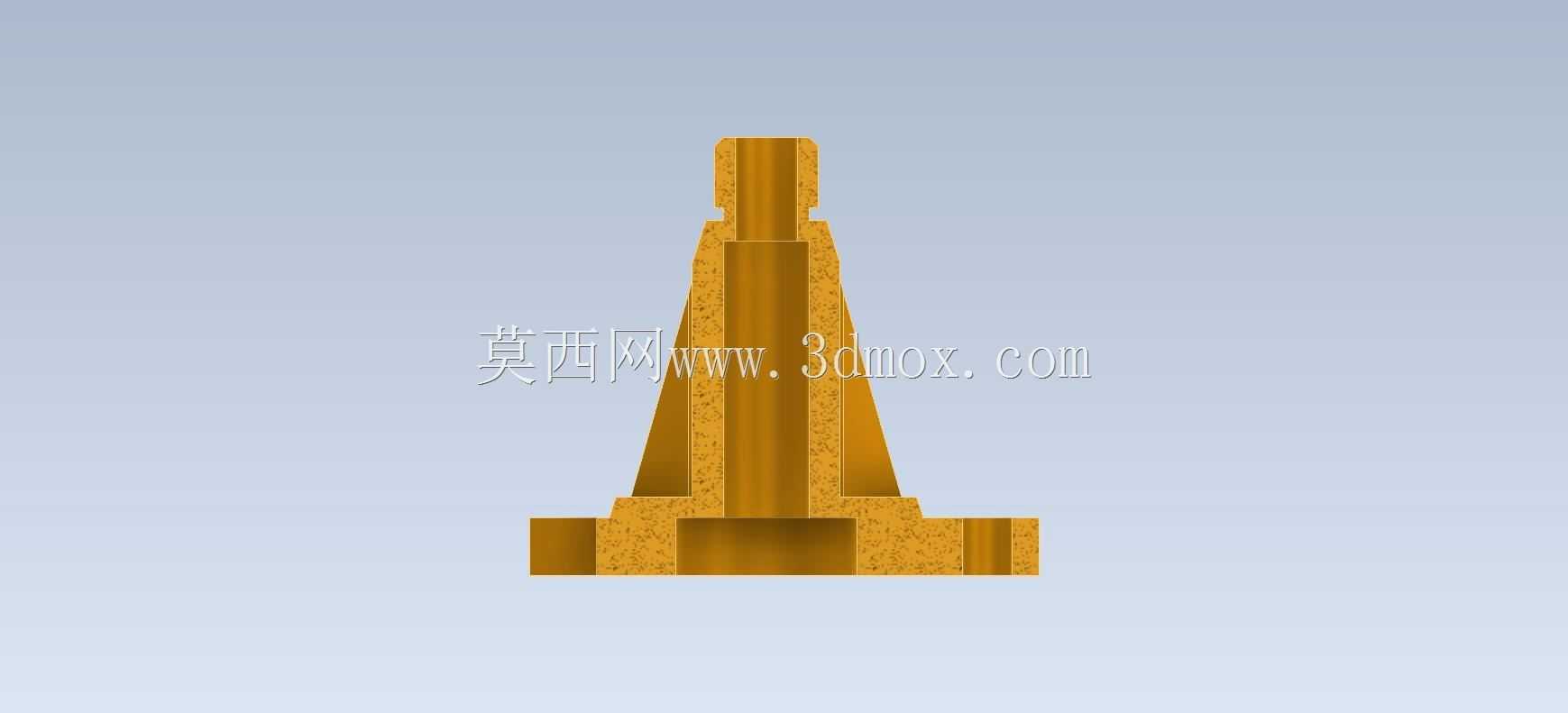

从结构设计逻辑来看,底部的三角法兰采用三孔均布的安装形式,相比四方法兰能在保证安装强度的前提下减少零件占用的安装空间,三个安装孔的位置避开了锥形主体的加强筋布局,安装时可以从三个方向穿入固定螺栓,即使在安装空间局促、操作角度受限的设备内部,也能顺利完成紧固件的锁紧操作,每个安装孔周边都做了局部的凸台加厚处理,避免螺栓锁紧时法兰面出现应力集中导致的开裂变形。锥形主体部分做了等壁厚的中空设计,内部流道顺着外壁锥度平滑收窄,不会出现台阶状的结构死角,减少流体输送过程中的杂质滞留,也能降低流道内壁的冲刷磨损。

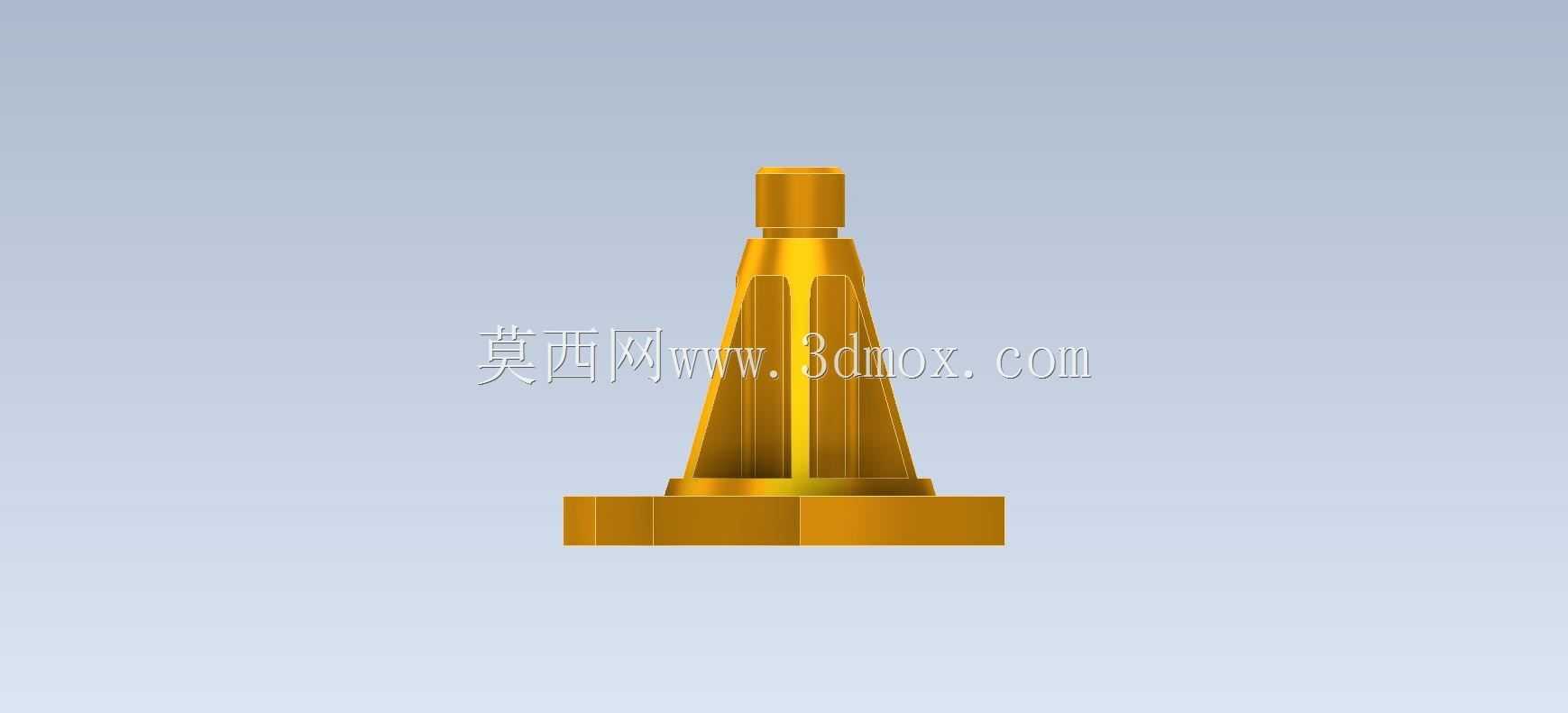

法兰和锥形主体的衔接位置,均匀布置了三道径向加强筋,筋板从法兰上表面一直延伸到锥面的中上部,刚好对应三个安装孔的中间位置,既不会和螺栓安装空间发生干涉,又能有效提升锥管和法兰连接位置的结构强度,避免设备运行过程中管路受侧向拉扯时,锥根位置出现断裂失效。锥管顶端的接口做了小段等直径的直段设计,用来安装管箍或者快插接头,直段端部做了小角度的导入倒角,方便装配时快速套入外接管路,不会割伤软管内壁。

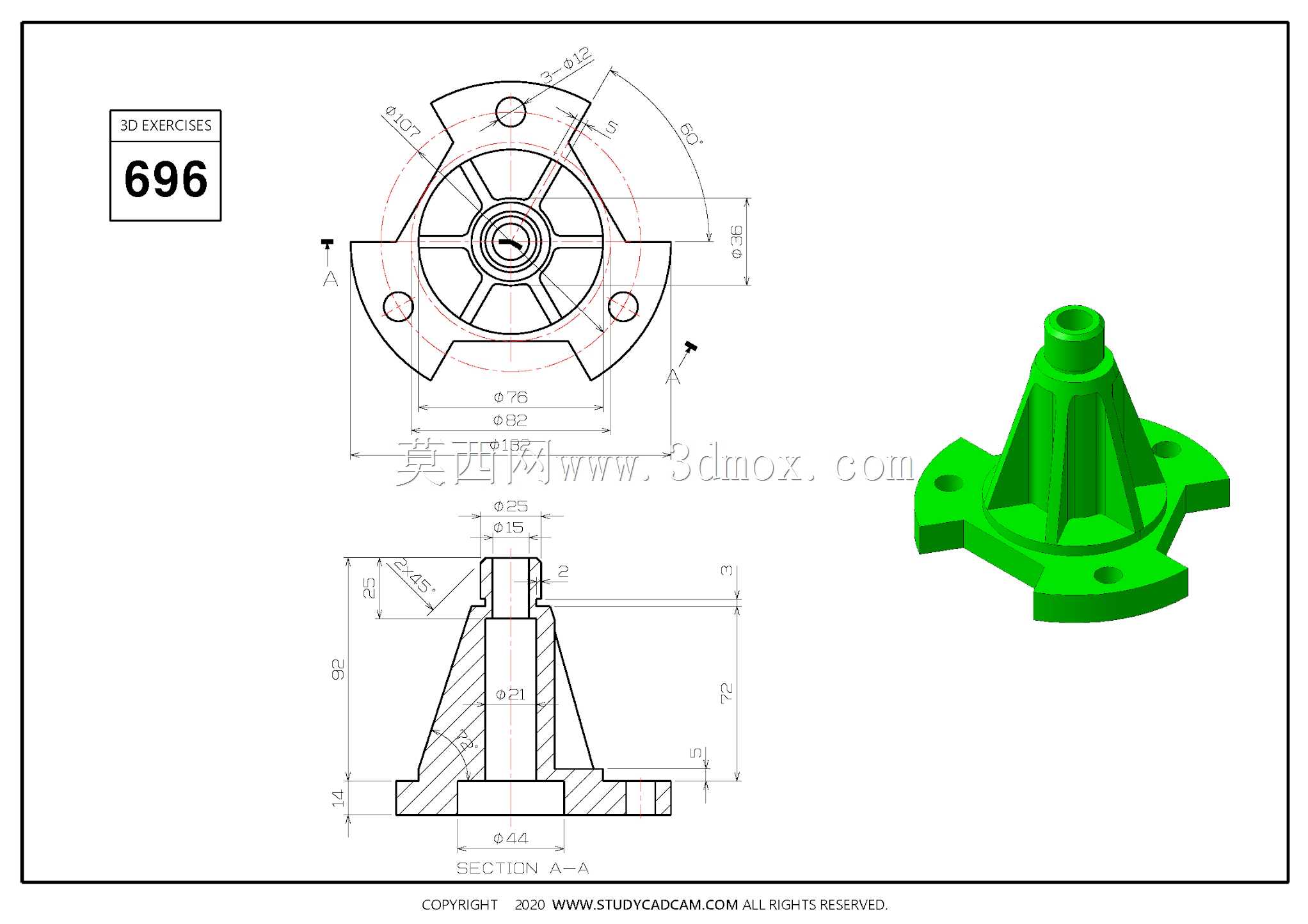

做这类零件的三维建模时,首先要确定法兰的外轮廓尺寸和安装孔的分布圆直径,明确安装边界:三个安装孔的中心距要匹配对应安装面的螺纹孔位置,法兰底面要做全平面的平整度要求,保证安装后和对接面贴合紧密,不会出现渗漏。锥形段的锥度要根据两端通径的差值来确定,既要保证流道过渡平顺,也要控制锥段的整体高度,避免接头伸出过长和周边其他零部件发生干涉。加强筋的厚度要和主体壁厚保持合理比例,避免注塑或者机加工过程中出现缩痕、应力不均的问题,所有棱边都要做合理的倒角或者圆角处理,去除加工毛刺,也避免装配时划伤操作人员。
实际选型使用时,要根据输送介质的压力、温度特性匹配对应的零件材质,输送常规低压空气或者常温清水时可以用普通工程塑料材质降低成本,输送有一定腐蚀性的流体则要更换为对应耐蚀材质,安装时要在法兰底面加装适配的密封垫片,三个螺栓要按对角顺序逐步锁紧,保证法兰面受力均匀,避免单侧压紧力过大导致法兰变形或者密封失效。日常建模练习做这类零件,不能只照着外观把形状堆出来,要结合实际安装和使用的需求去核对每个结构的合理性,比如安装孔的大小要适配对应规格的螺栓,锥段的壁厚要能承受额定工作压力,加强筋的位置不能妨碍装配操作,这样建出来的模型才不是单纯的几何形状,而是能真正对应实际生产使用的工程零件,也能通过这类练习逐步建立结构设计的工程思维,避免做出看起来外形相似但完全无法实际装配使用的无效模型。
