叉型带孔连接固定支撑零件结构

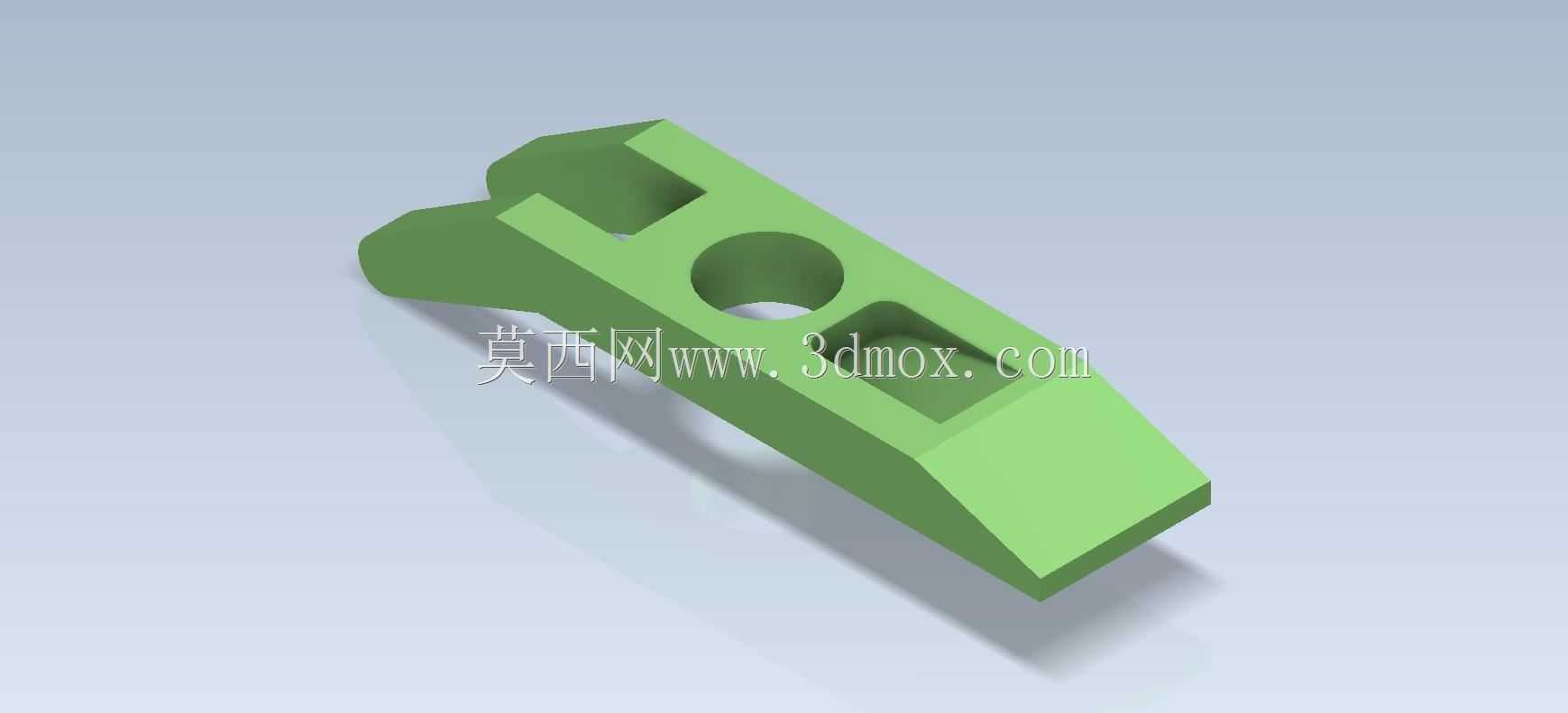

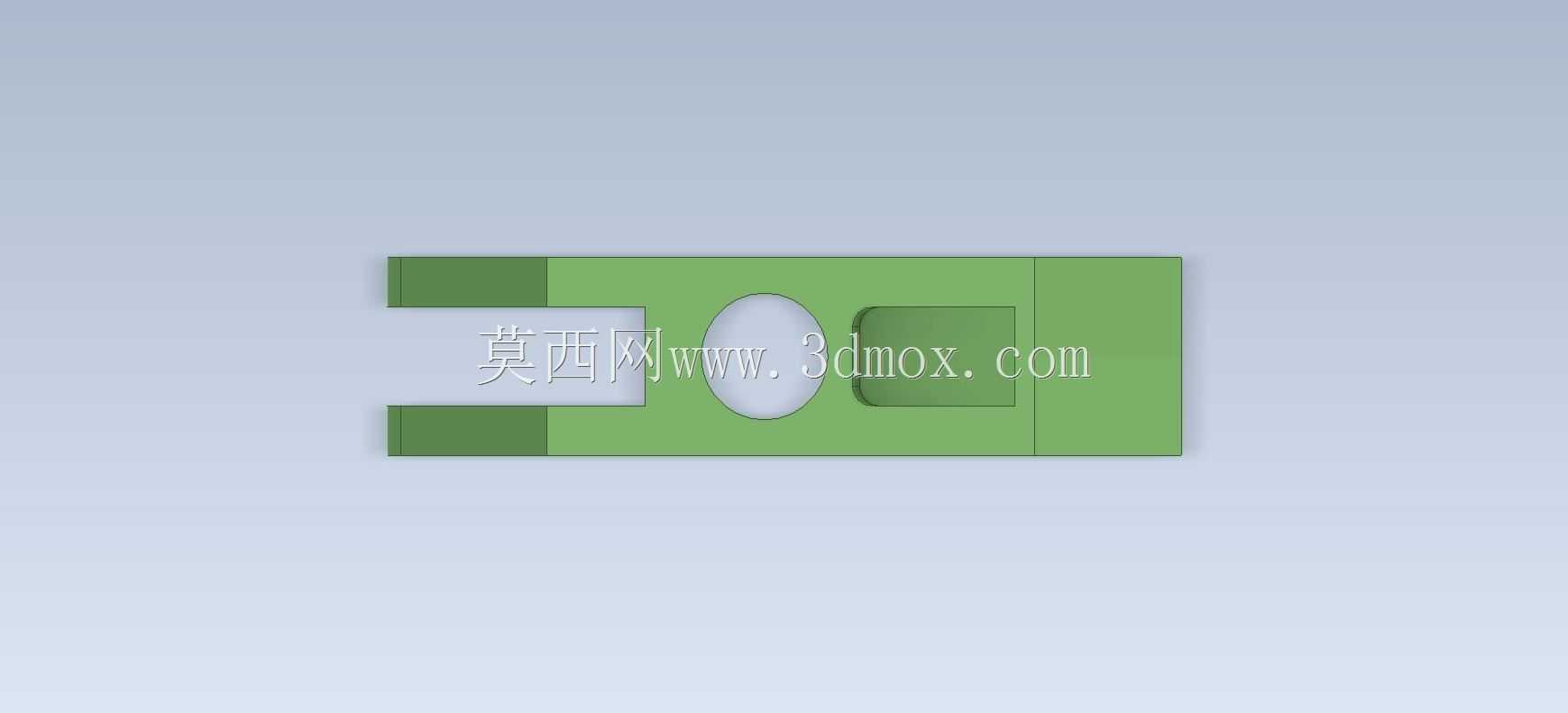

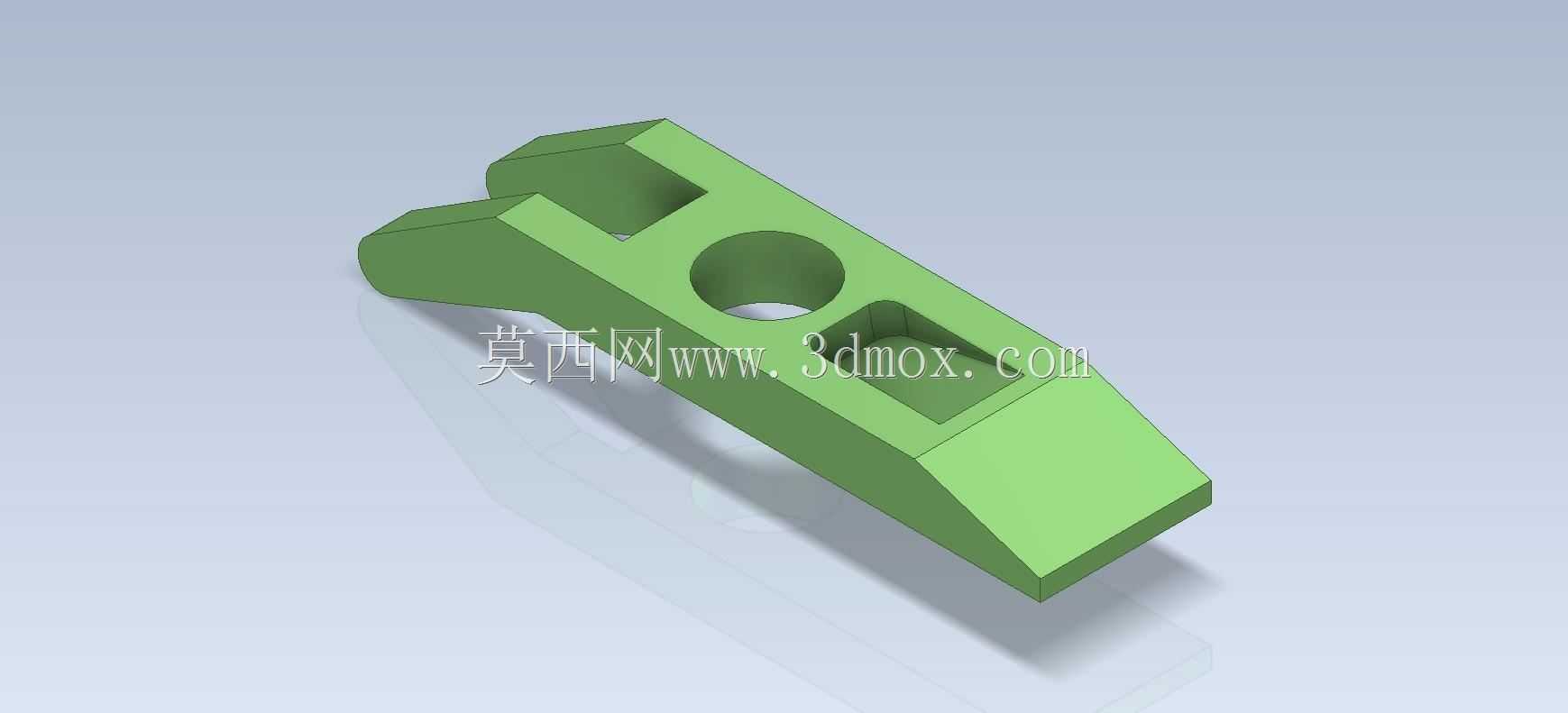

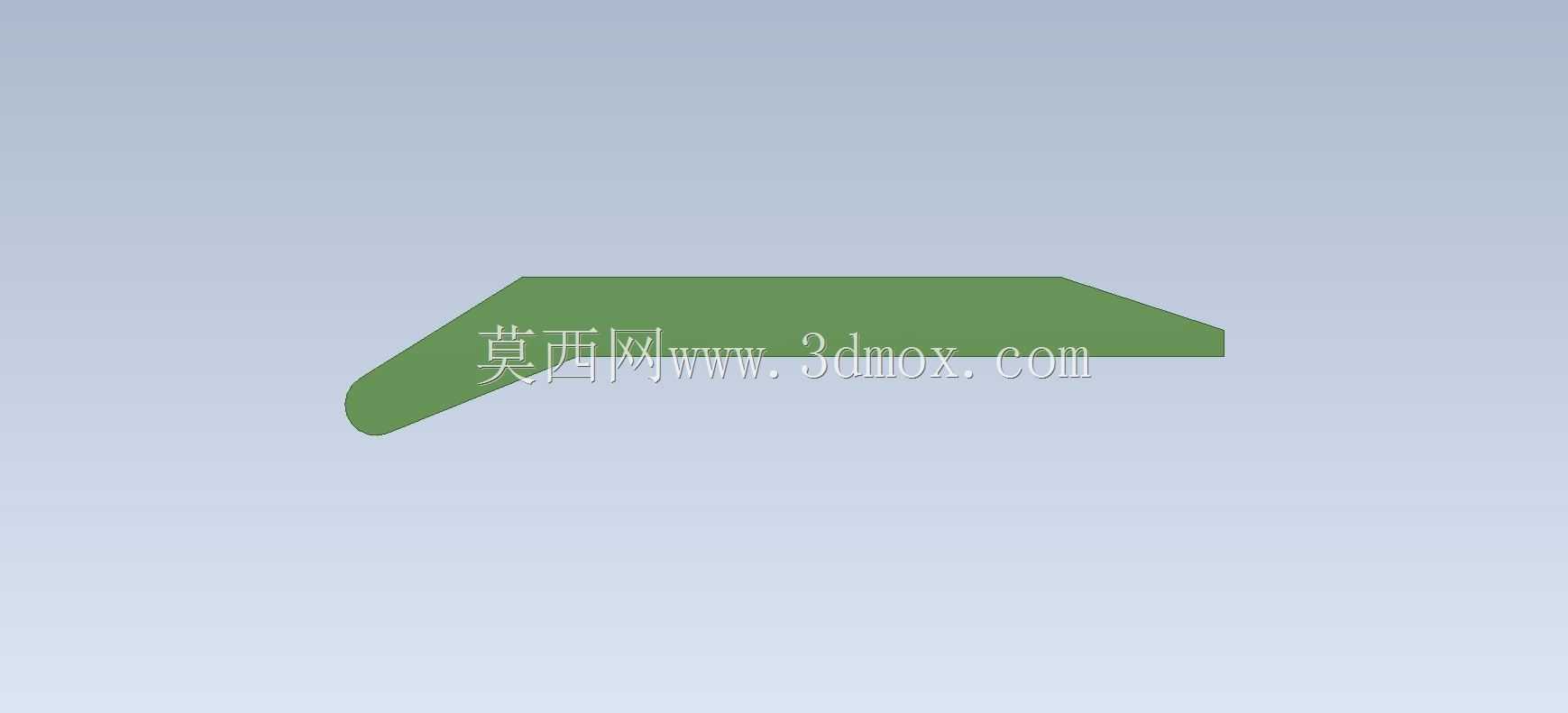

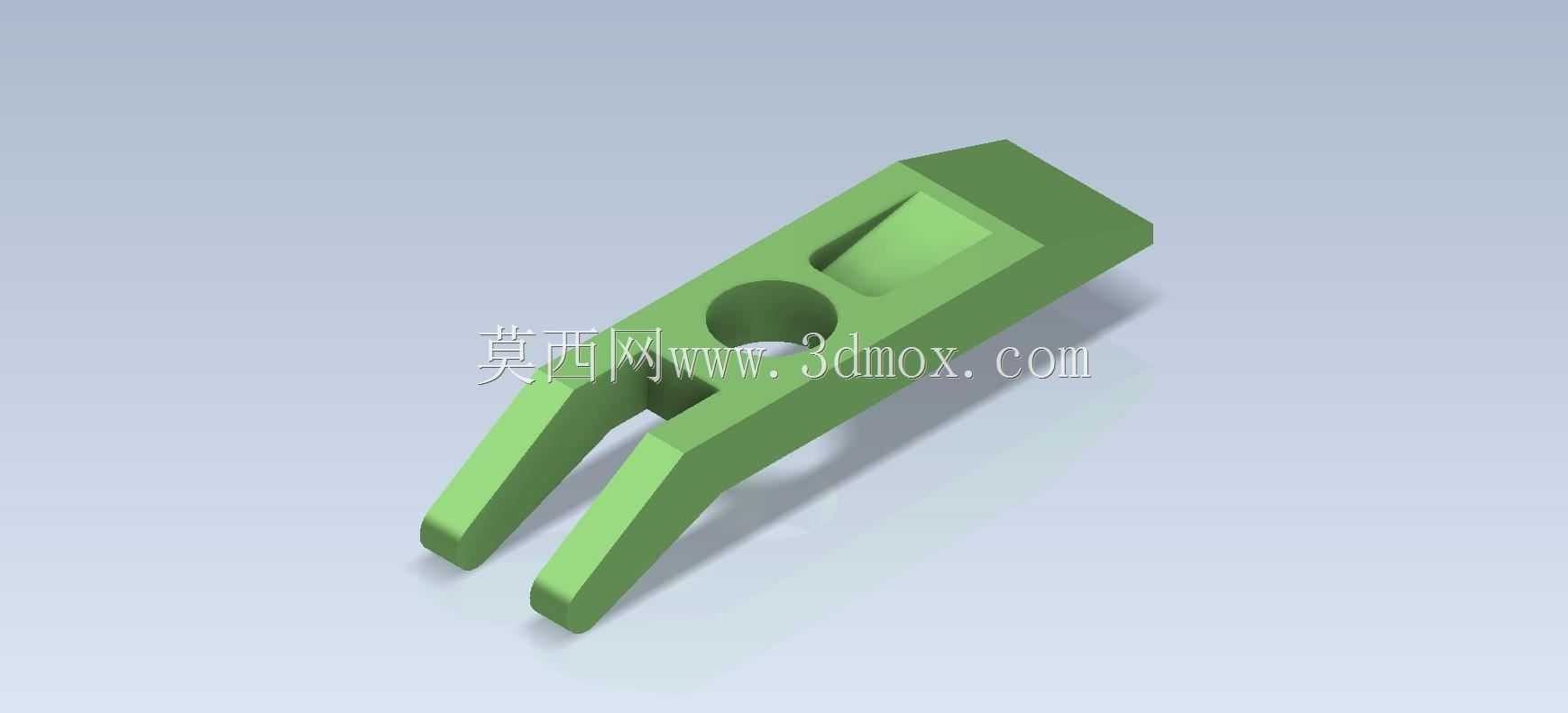

　　这类叉型带孔支撑件在轻工自动化输送线、小型工装夹具的定位模块里应用十分普遍，日常做线边工位的工件承托、气动执行元件的末端连接时，经常会用到同结构的定制加工件。零件主体采用等厚块体作为承载基座，基座上开设的贯通圆孔是核心安装定位特征，孔位与基座边缘的距离经过公差校核，装配时可直接穿入圆柱销或者铰制孔螺栓，实现与安装基板的无间隙定位，避免设备运行过程中出现连接松脱、位置偏移的问题。从结构设计逻辑来看，前端分叉的两个支脚做了等长等厚处理，支脚内侧的平行度公差控制在IT7级区间，既可以卡入配套的连杆卡槽实现周向防转，也能在两个支脚之间预留出足够的避让空间，供配套的销轴、复位弹簧等小零件穿过，不会出现装配干涉。支脚的末端做了小尺寸倒角处理，

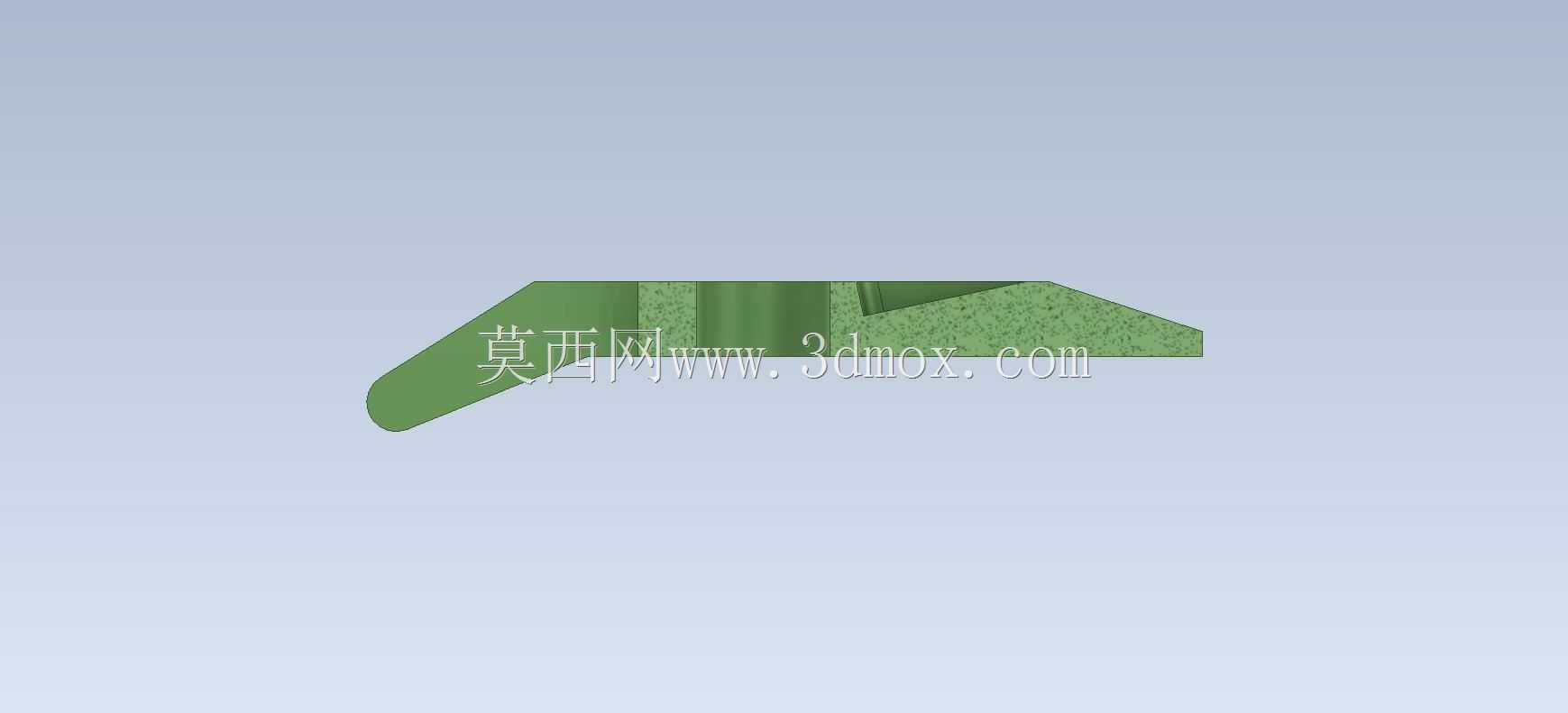

　　一方面是去除铣削加工产生的毛刺锐边，避免装配操作人员划伤，另一方面也能在插入对应安装槽时起到导向作用，降低对位难度，提升现场装配的效率。基座上方的内凹沉槽结构并非冗余设计，这个沉槽可以在零件承受纵向载荷时分散应力集中，避免圆孔周边因为长期受交变载荷出现裂纹，同时沉槽还能容纳少量润滑脂，在零件与相邻滑动件接触时形成持续的润滑膜，减少运动过程中的磨损量，延长零件的整体使用寿命。从安装边界来看，零件的整体外轮廓宽度适配常规20mm规格的工业铝型材安装槽，不需要额外做扩槽或者定制转接件，直接就能在现有铝型材框架上完成固定，适配性较强。零件的厚度方向尺寸经过载荷校核，在承受500N以内的静态垂向载荷时，形变量可以控制在0.02mm以内，

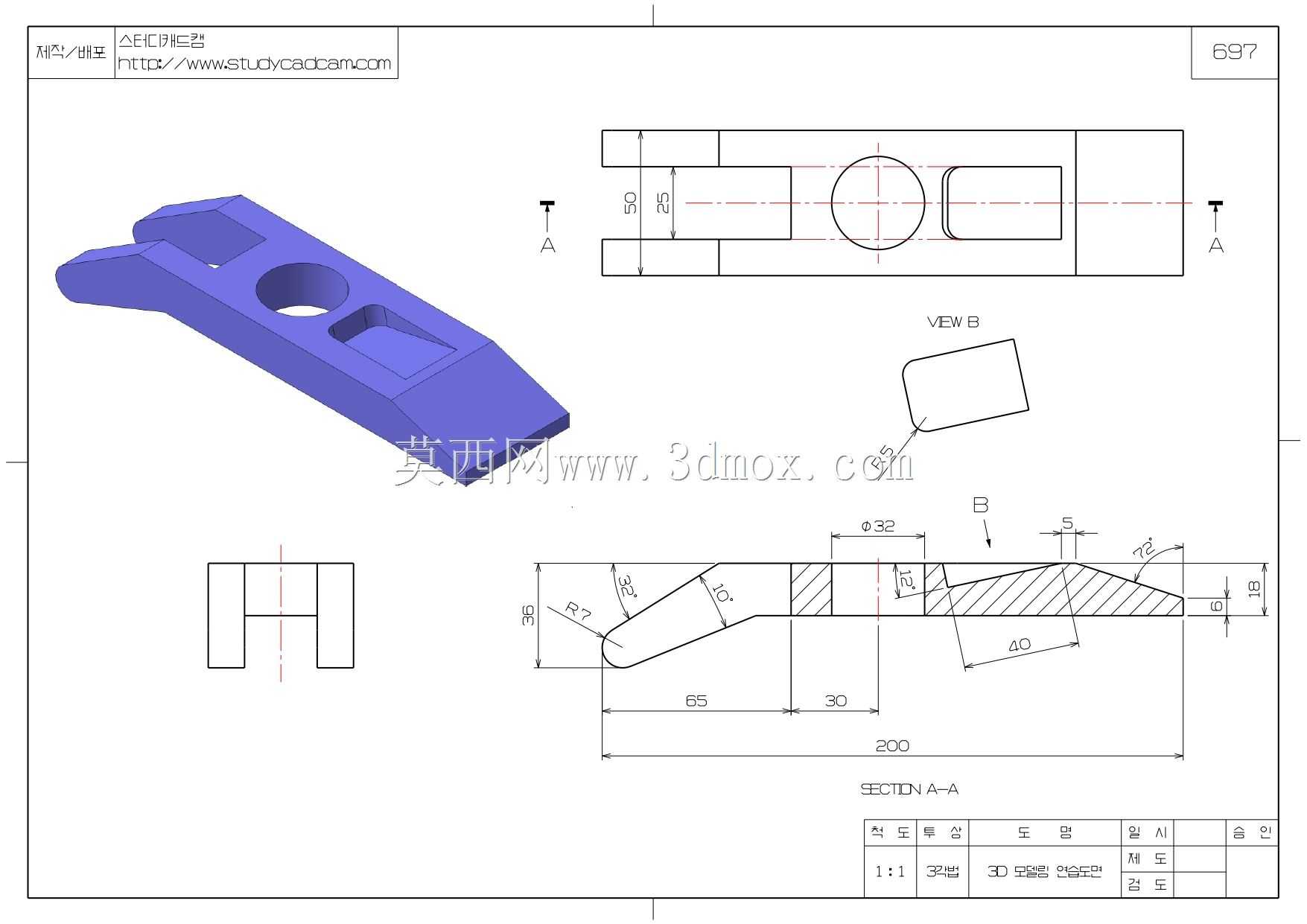

　　完全满足小型工装、非标自动化设备的定位支撑精度要求。建模过程中需要重点关注几个特征的尺寸关联：首先是贯通圆孔的中心轴线要与两个支脚的对称中心面完全重合，同轴度偏差不能超过0.01mm，否则装配后会出现支脚受力不均、单侧磨损过快的问题；其次是支脚的内侧平面要与基座底面保持垂直，垂直度公差控制在0.015mm以内，避免卡入连接槽后出现卡滞、滑动不畅的情况；最后是上方沉槽的深度要与基座厚度保持合理比例，槽深不能超过基座总厚度的三分之一，否则会大幅降低基座的结构强度，导致受载时出现断裂风险。实际生产加工这类零件时，一般选用6061铝合金作为毛坯材料，采用数控铣削一次装夹完成所有特征的加工，既能保证各特征的位置精度，也能控制加工成本，

　　加工完成后做本色阳极氧化处理，提升表面的耐磨性能与防腐蚀能力，适配车间多油污、多粉尘的复杂工况。在设备维护层面，这类零件属于易损的连接支撑件，因为结构简单、加工难度低，备件储备成本不高，日常巡检时只需要检查支脚有没有出现变形、圆孔有没有出现磨损扩孔的情况，一旦发现形位公差超出允许范围，直接更换备件即可，不需要复杂的维修调整，能大幅降低设备的停机维护时间。
