弯折型双孔连接固定支架结构设计

　　这类弯折型双孔连接支架，在轻工自动化输送线、小型工装夹具的辅助定位结构中十分常见，很多时候用于实现两个存在空间高度差的部件之间的刚性连接，避免额外设计转接块带来的装配累积误差。从实际使用场景来看，这类零件常被用在小型物料分拣设备的侧装导向条固定、非标设备门板的限位支撑、以及小型检测工位的传感器安装支架位置，因为其一体弯折的结构不需要额外拼接，整体刚性比拼接式支架更好，在频繁小幅振动的工况下也不容易出现连接松动的问题。

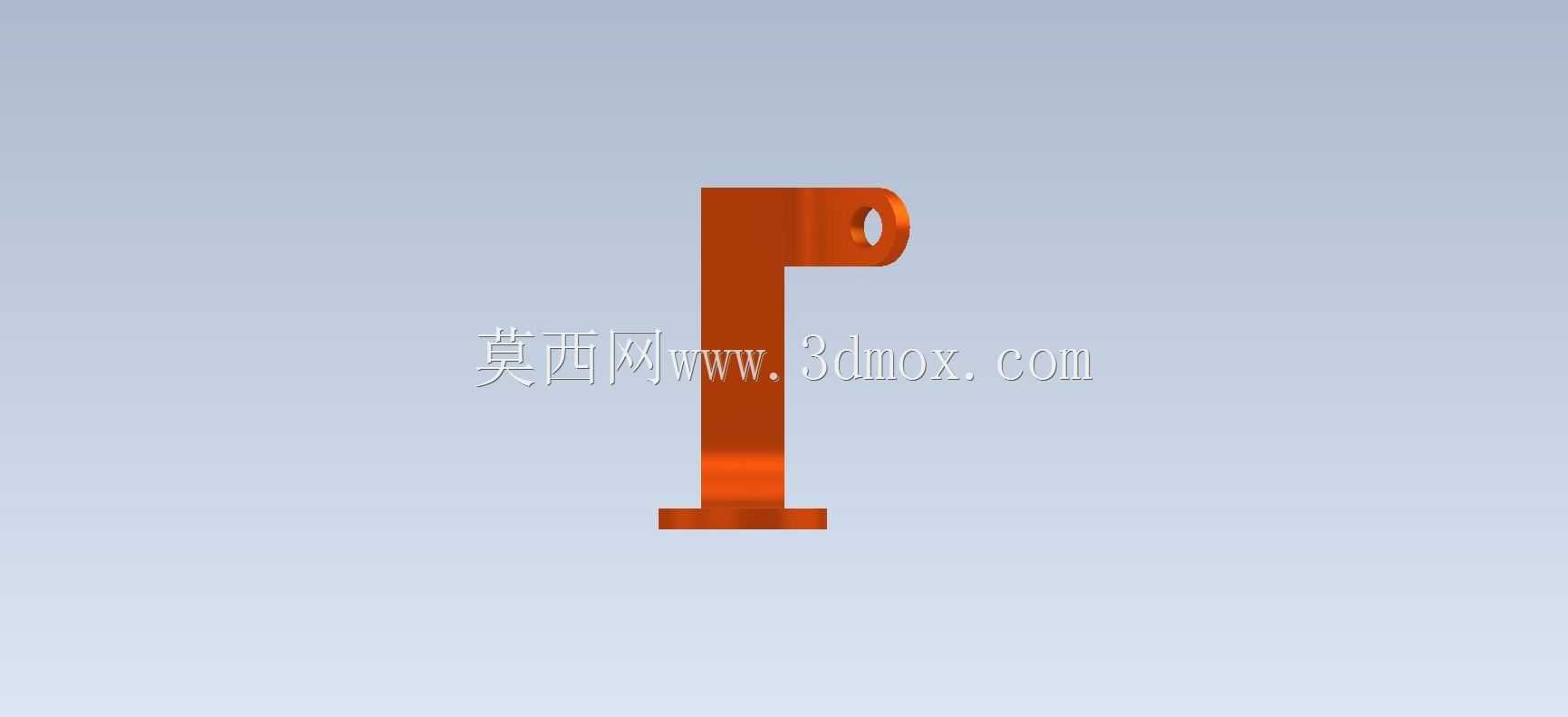

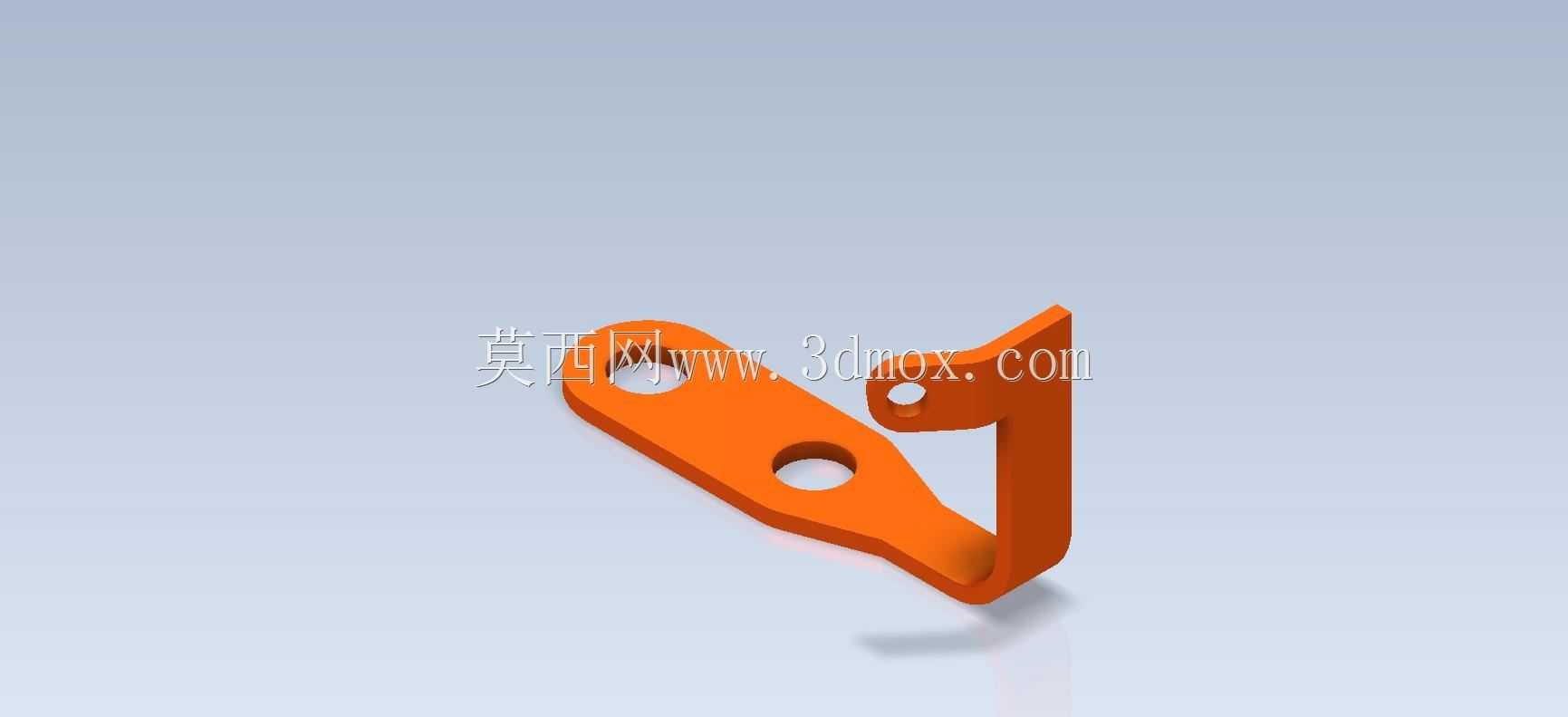

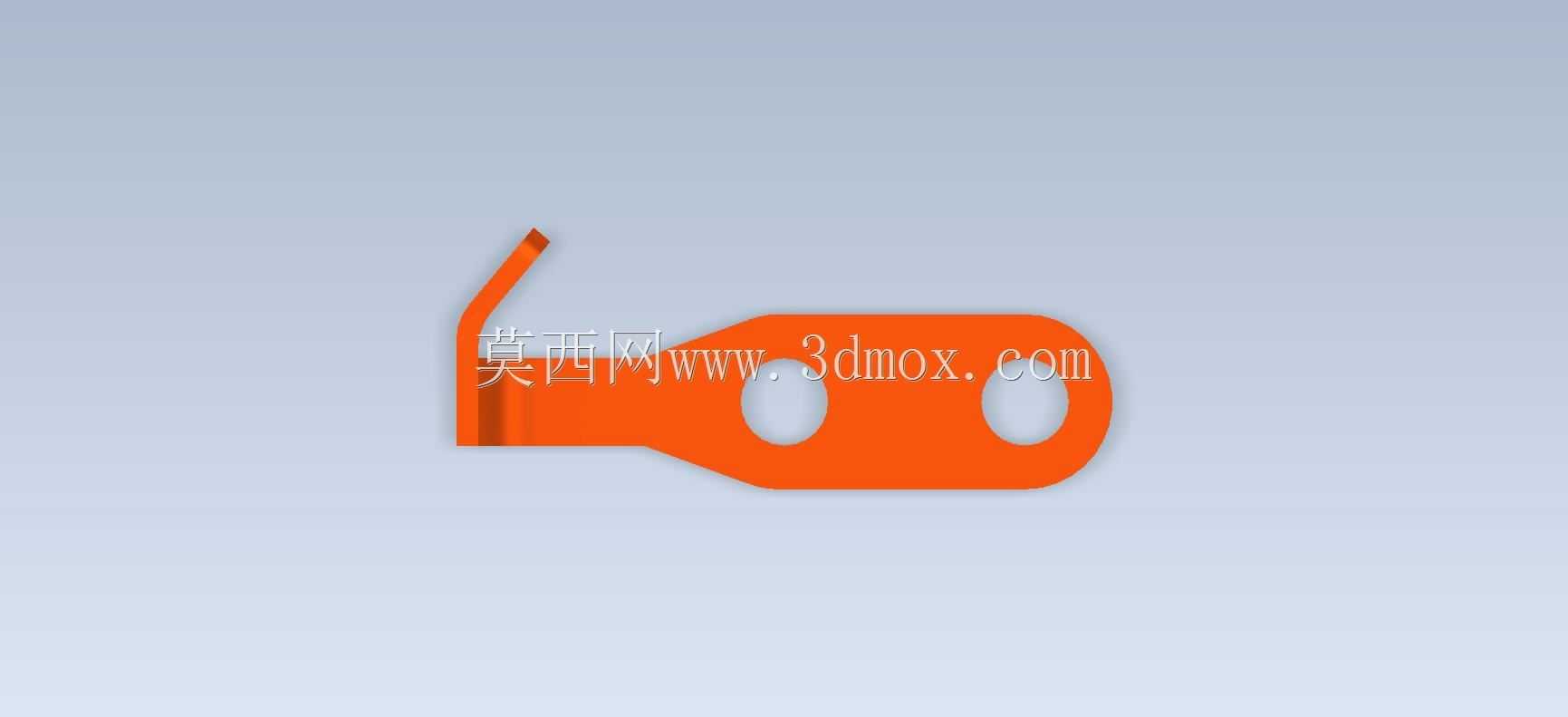

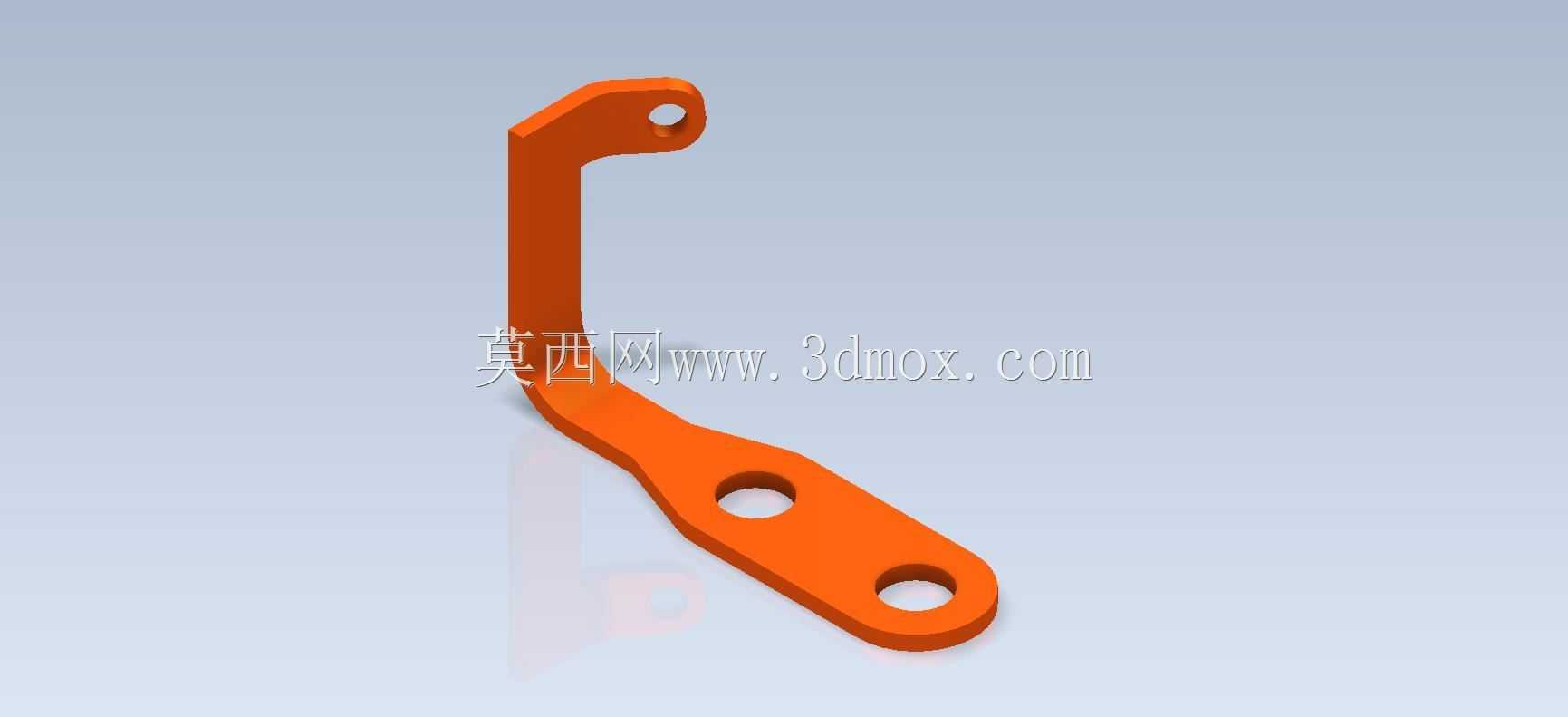

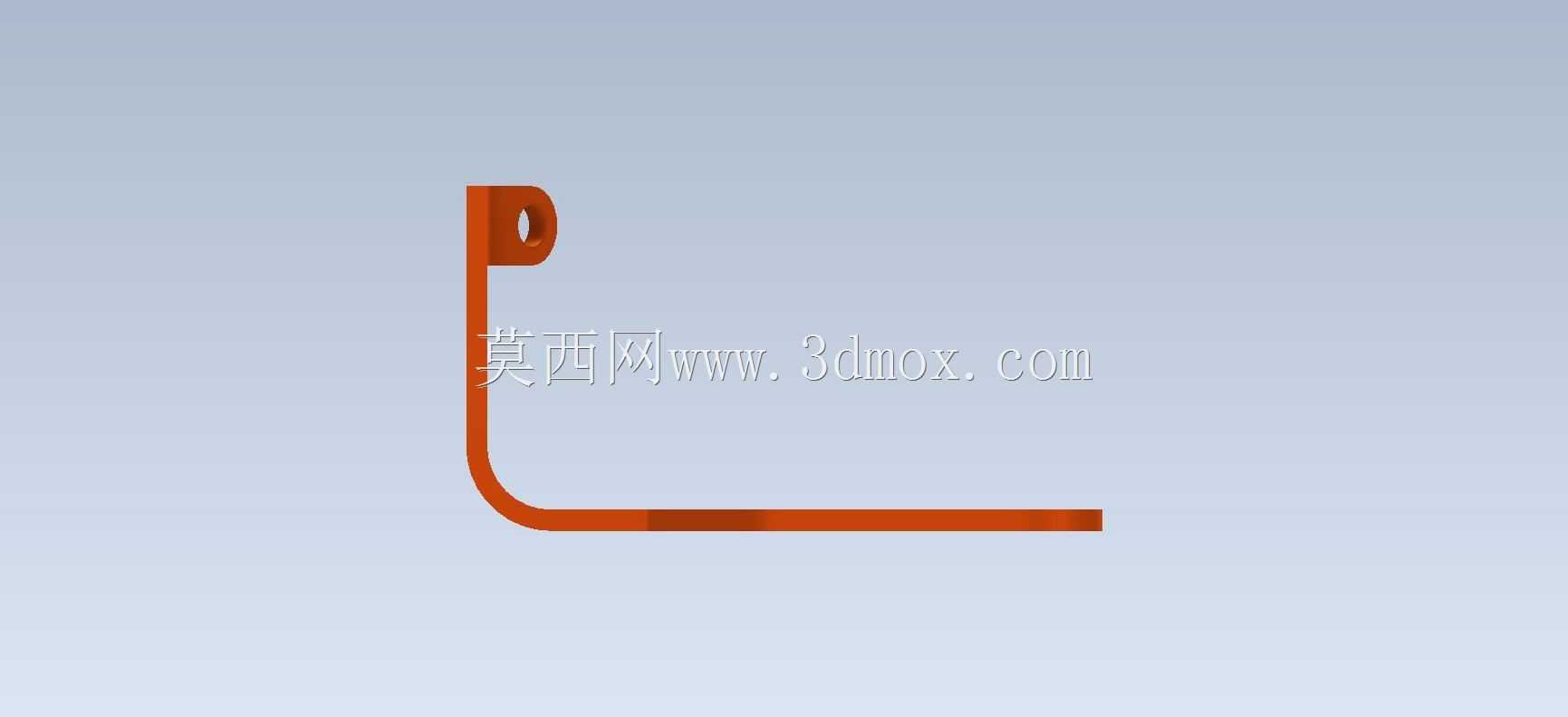

　　从功能特性上看，该零件一端为单孔弯折臂，另一端为双孔平直安装面，单孔端主要用于和被支撑的部件形成铰接或者单点固定，双孔端则通过两个紧固件锁定在安装基准面上，双孔的设计可以限制零件绕安装孔轴线的转动自由度，不需要额外增加防转销或者定位键就能保证安装姿态的稳定。弯折段的圆弧过渡是设计中需要重点注意的部分，实际加工时如果是钣金折弯工艺，需要根据板材厚度预留合适的折弯圆角，避免折弯处出现应力集中导致的开裂，尤其是在需要承受一定侧向载荷的使用场景下，折弯处的内圆角半径一般不小于板材厚度的1.2倍，才能保证长期使用的结构强度。

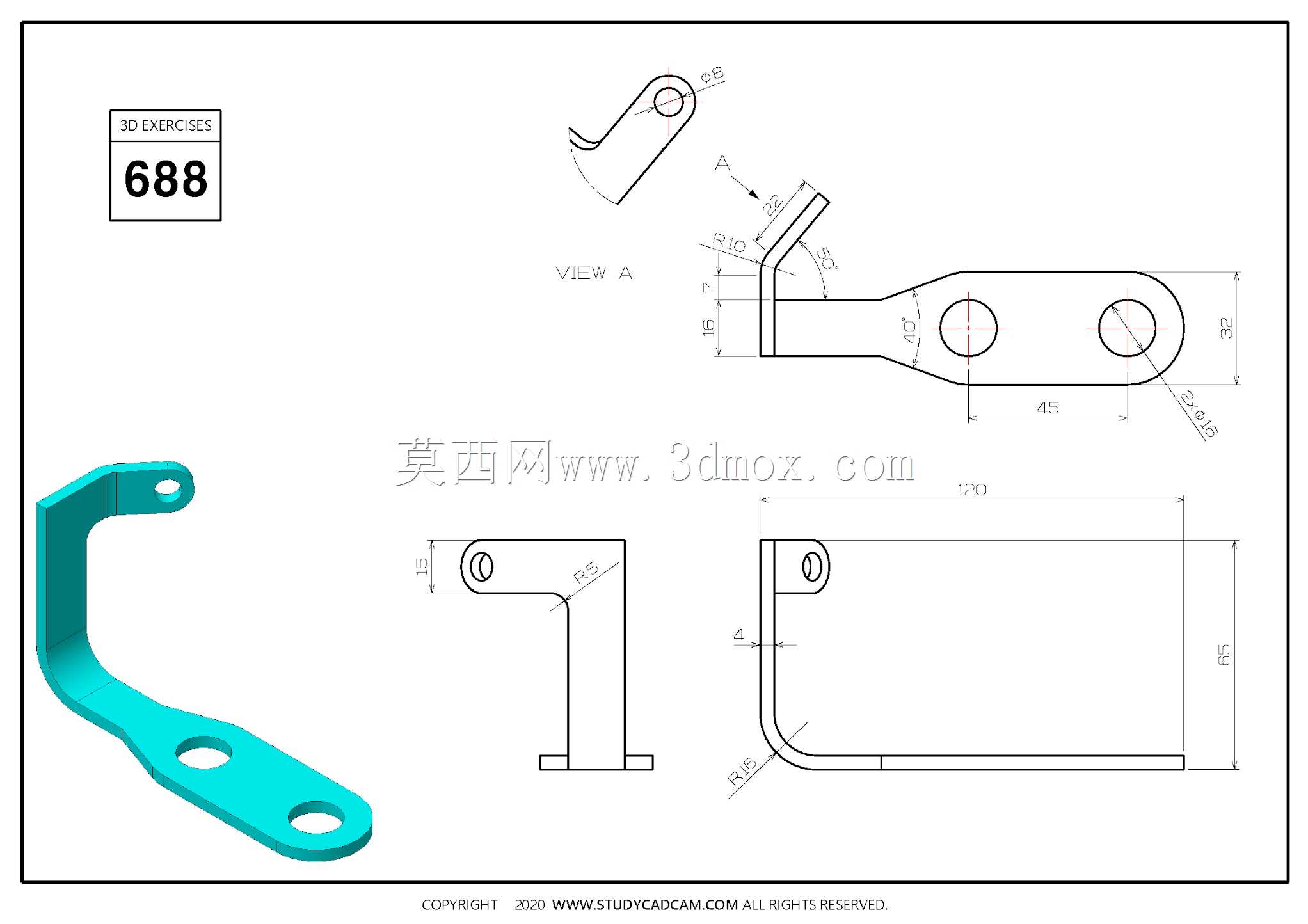

　　设计这类零件的时候，首先要确认两端安装面的空间落差，也就是弯折段的垂直高度，这个尺寸直接决定了被支撑部件的安装高度，需要和整体设备的布局尺寸匹配，避免出现安装后部件和周边结构产生干涉的问题。其次要确认三个安装孔的中心距，双孔端的两个孔中心距需要和基准安装面的预留孔位完全对应，孔位公差一般控制在±0.1mm以内，保证装配时不需要额外扩孔就能顺利安装；单孔端的孔位需要和被连接件的安装点对齐，同时要预留足够的紧固件安装空间，比如螺栓头的放置空间、扳手的操作空间，避免出现螺丝无法拧紧的情况。

　　从安装边界来看，该零件的平直安装面宽度需要匹配安装基准面的宽度，不能超出基准面的边缘，否则会导致紧固件无法垂直锁紧，长期使用容易出现滑牙或者零件变形。弯折臂的外伸长度需要控制在合理范围内，如果外伸过长，在承受载荷时会出现较大的挠度，导致被支撑部件位置偏移，一般这类小型支架的外伸长度不超过板材厚度的15倍，如果需要更长的外伸距离，就要适当增加板材厚度或者在弯折处增加加强筋结构。零件的板材厚度选择也和使用场景直接相关，如果只是用于固定小型传感器这类轻载场景，2-3mm厚度的冷轧钢板就足够满足强度要求，如果是用于支撑导向条这类需要承受物料摩擦载荷的场景，就需要选择4-5mm厚度的板材，同时表面做发黑或者镀锌处理，提升防锈耐磨性能。

　　在建模过程中，需要重点注意折弯处的止裂槽设计，如果是采用钣金加工工艺，在折弯边的两端需要预留合适的止裂槽，避免折弯时材料出现撕裂；如果是采用铣削加工的一体式结构，就要注意折弯处的过渡圆角要光滑，避免出现刀痕导致的应力集中点。另外三个安装孔的孔口都需要做倒角处理，一方面可以去除加工毛刺，另一方面也能在安装时引导紧固件顺利穿入，提升装配效率。这类零件虽然结构简单，但在非标设备设计中使用频率很高，合理的尺寸设计和工艺选择，能够有效降低设备的装配调试难度，提升长期运行的稳定性。
