三通法兰式放气阀结构设计练习模型

　　在工业管路系统的设计与运维环节，放气阀是保障管路介质输送稳定性的核心配件之一，这类三通法兰结构的放气阀，常应用在压缩空气管路、低压给排水管路、小型工业气动系统的支路节点上，主要作用是在系统充压阶段快速排尽管路内积存的空气，避免气阻造成的介质流量不足、压力波动、管路水击等问题，在系统停机检修时也可作为泄压通气口使用，平衡管路内外压力，方便拆解维护作业。

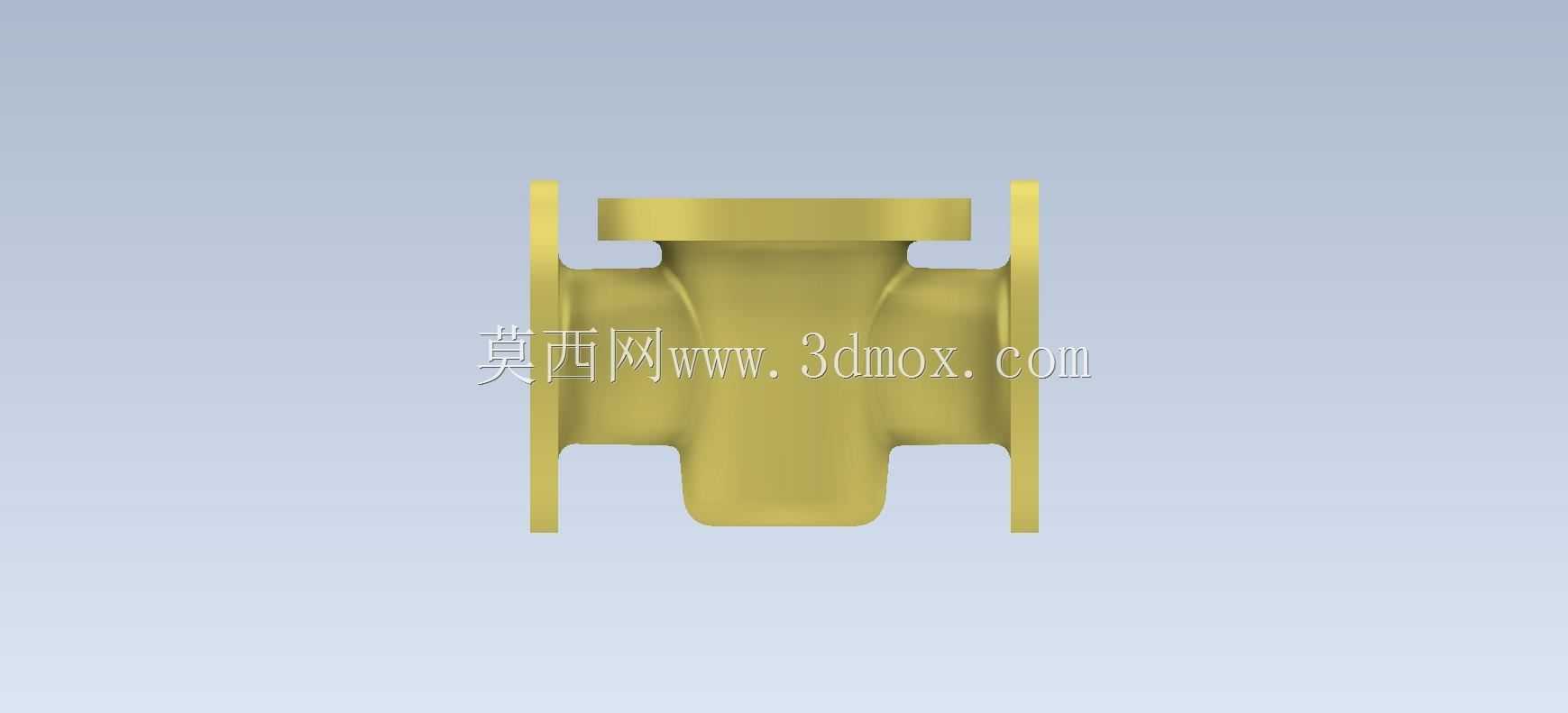

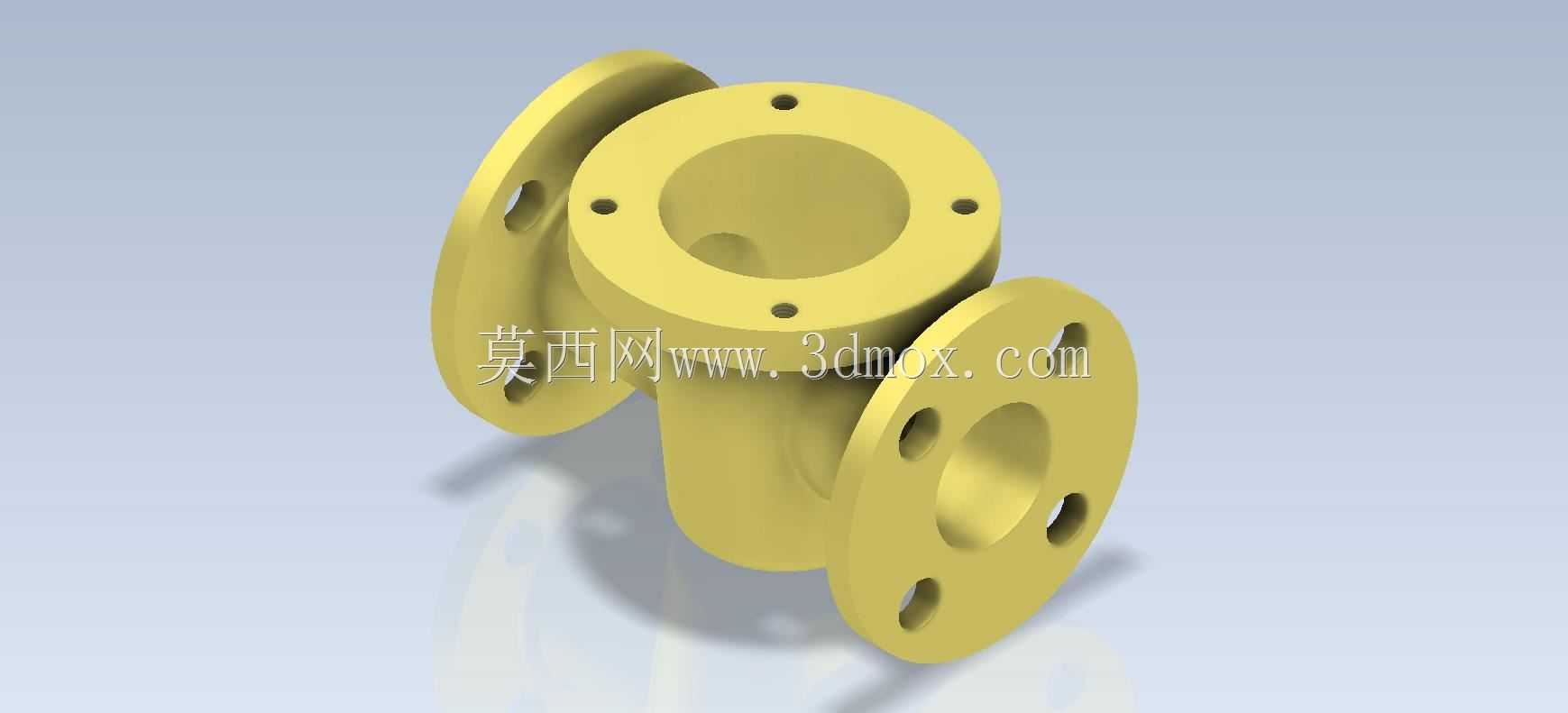

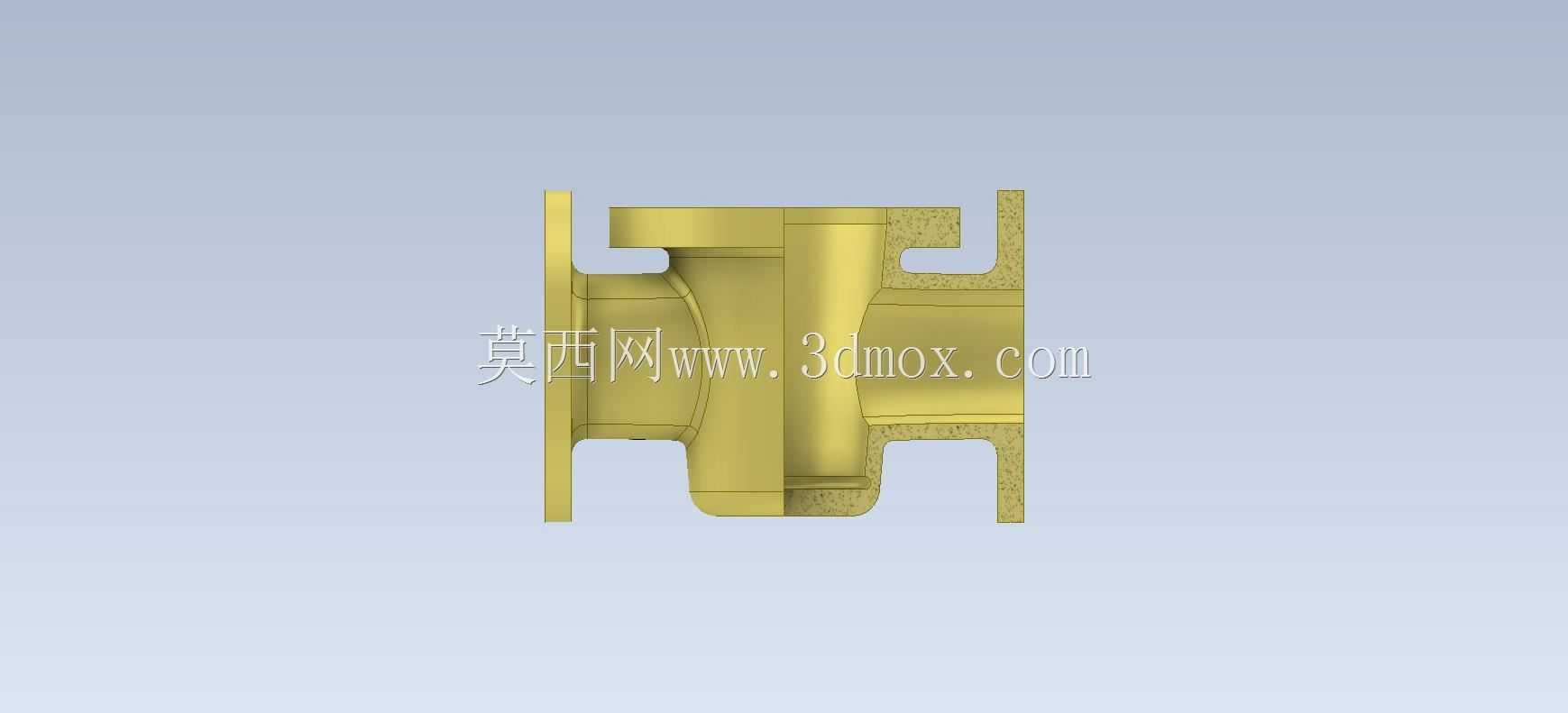

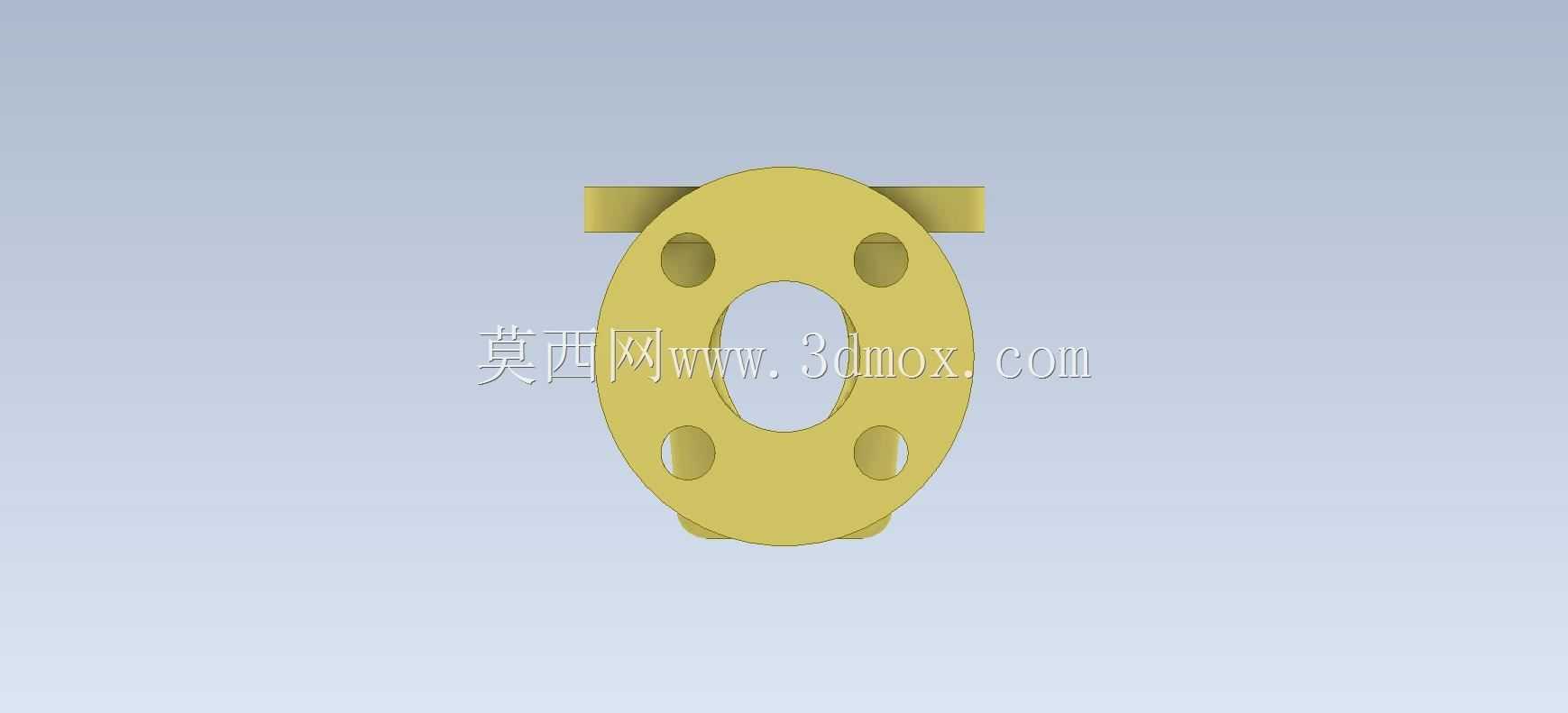

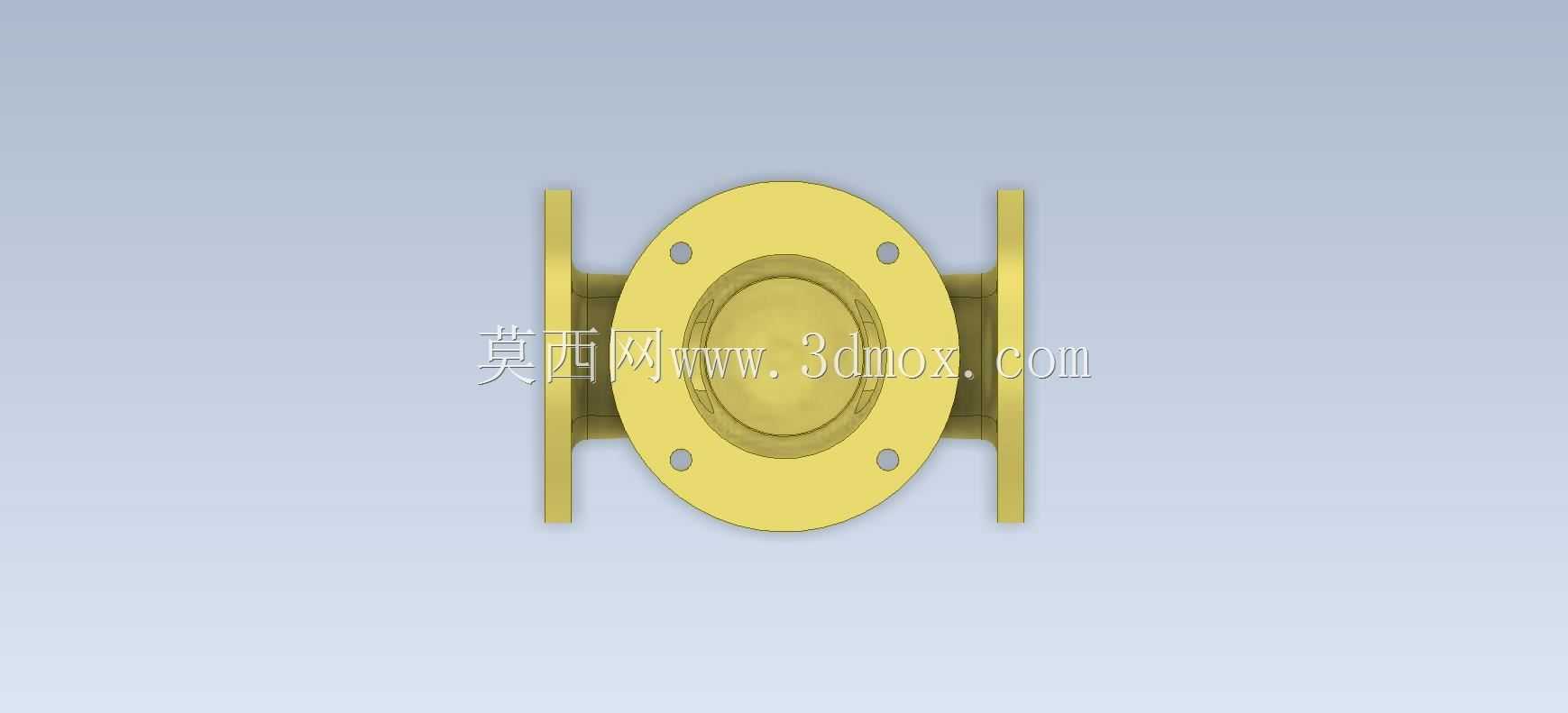

　　从结构设计逻辑来看，这款阀体采用三通式腔体结构，三个接口均配置带螺栓过孔的法兰连接盘，这种设计的核心考量是兼顾多方向管路对接的便利性，无需额外加装转接弯头即可实现垂直方向与两个水平方向的管路连通，法兰盘上的螺栓孔采用均匀圆周排布，适配常规PN10/PN16压力等级的法兰安装标准，安装时只需匹配对应通径的管路法兰，加装密封垫片后穿入螺栓紧固即可完成对接，安装容错率高，现场作业时不需要复杂的专用工装。阀体的主体流道采用等径圆弧过渡设计，没有突兀的直角转角，一方面可以减少介质在阀腔内的流动阻力，降低输送过程中的压力损耗，另一方面也能避免杂质在流道转角处积存，减少长期使用后的堵塞风险。

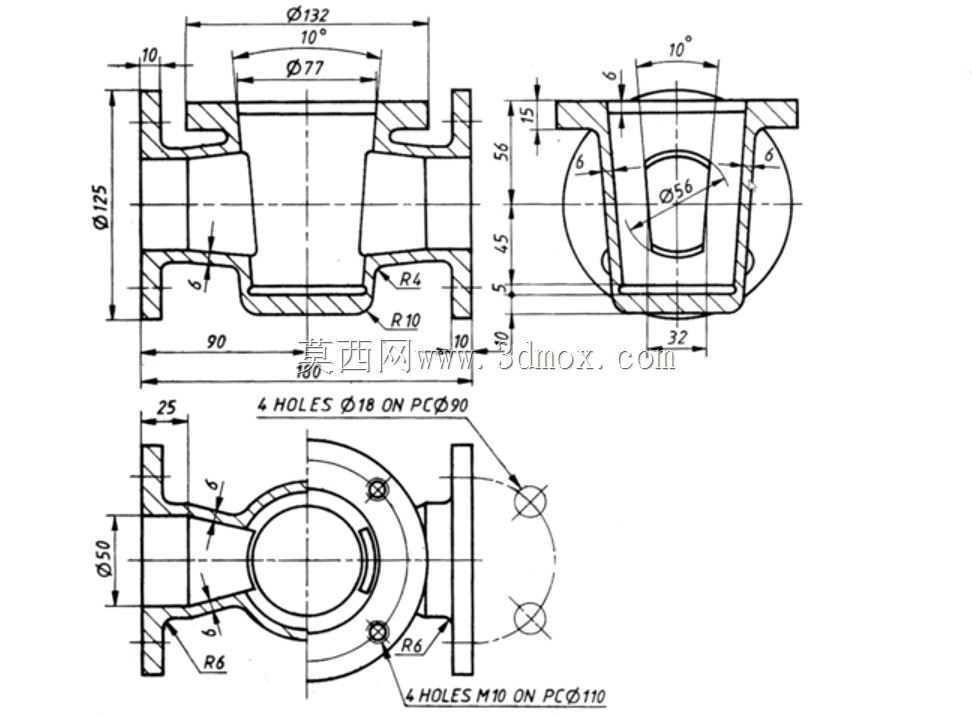

　　建模过程中需要重点把控几个核心尺寸边界：首先是三个法兰盘的端面形位公差，三个法兰的密封面需要保持对应的垂直与平行度要求，避免安装后出现密封面偏斜导致的泄漏问题；其次是法兰盘上螺栓孔的位置度，孔位中心距偏差需要控制在机械设计通用公差范围内，保证现场安装时螺栓可以顺利穿入，不会出现孔位错位无法对接的情况；再者是阀腔的壁厚设计，需要匹配对应公称压力下的强度要求，在保证腔体承压能力的前提下尽可能控制整体重量，避免不必要的材料浪费。

　　这类结构的放气阀在实际选型应用中，需要根据管路的公称通径、工作压力、输送介质特性匹配对应的密封件与阀芯结构，本次的练习模型重点呈现阀体的外部连接结构与内部腔体的成型逻辑，适合刚接触工业阀门建模的设计人员熟悉法兰类零件的建模思路，掌握圆周阵列特征、腔体抽壳、过渡圆角等常用建模命令的实际应用，理解管路配件设计中安装兼容性、流动合理性、结构强度三者的平衡逻辑。在实际生产场景中，这类阀体常采用铸造工艺成型毛坯，之后再对法兰密封面、螺栓孔进行机加工保证尺寸精度，建模时也需要预留对应的机加工余量，匹配实际生产的工艺要求，避免设计出的模型仅能用于展示，无法对接实际生产流程。另外，三个法兰端的外缘做了小尺寸的倒角处理，既可以去除加工后的锐边避免安装作业时划伤操作人员，也能在法兰对接时起到导向作用，方便密封垫片的定位与安装。阀体外表面没有多余的凸台与冗余结构，整体造型简洁，铸造时的拔模角度设置合理，能有效降低毛坯铸造时的脱模难度，减少后续机加工的工作量。
