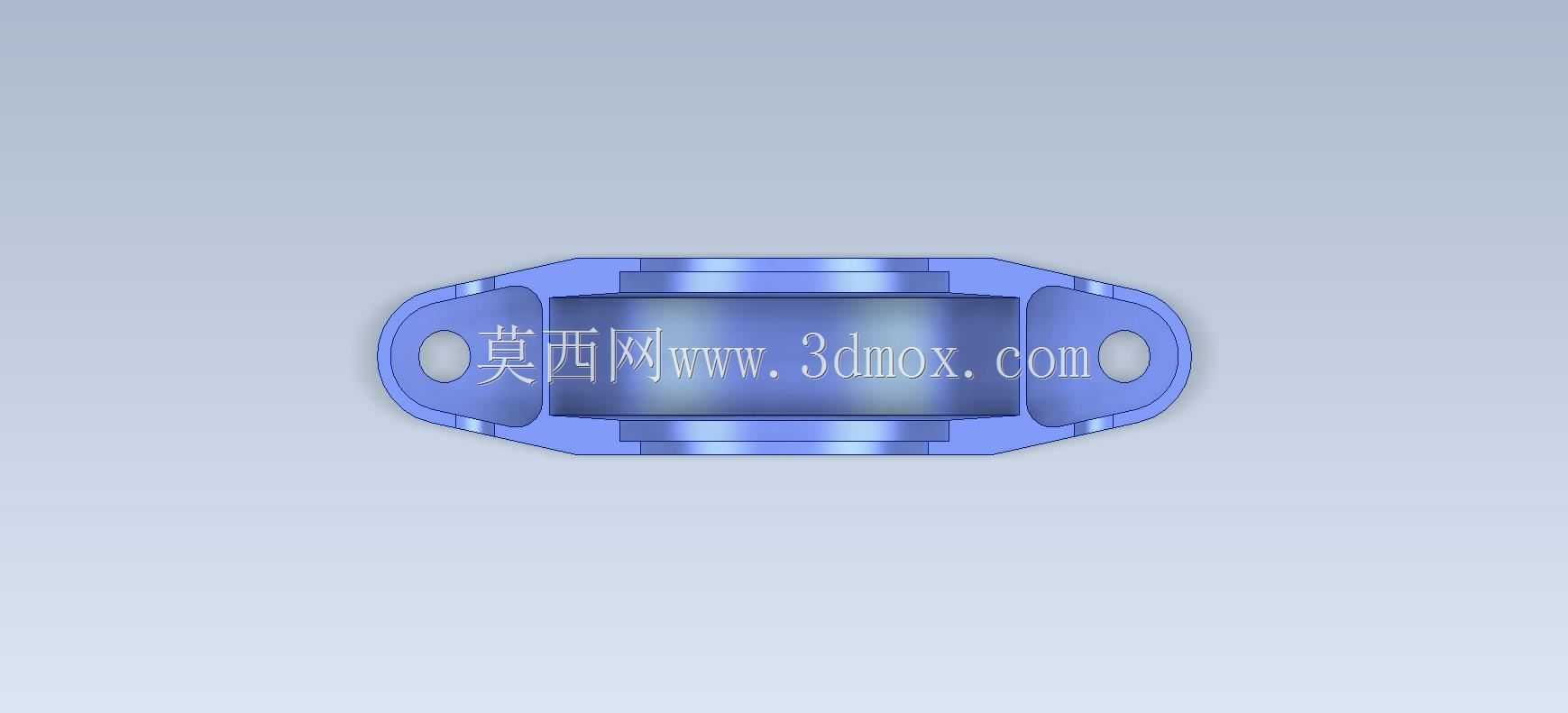

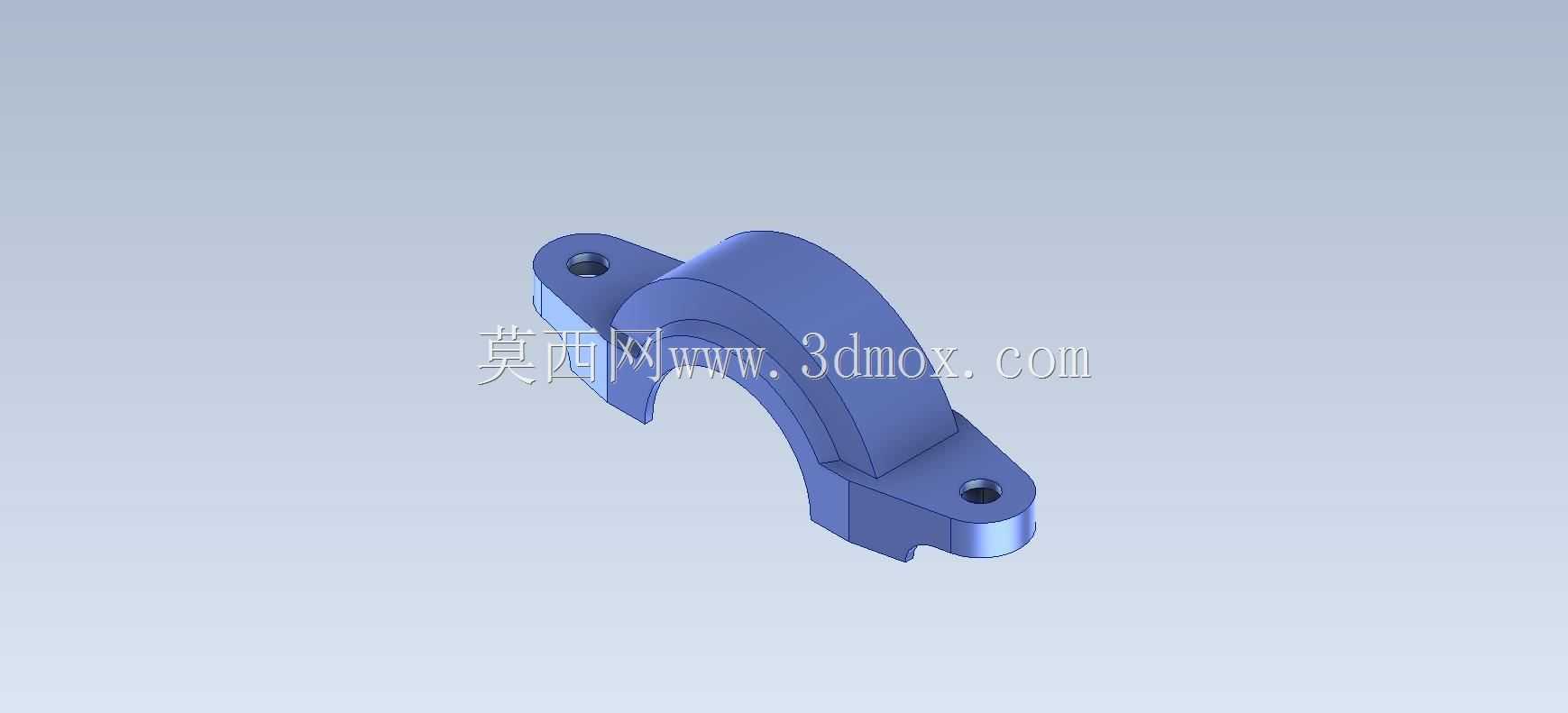

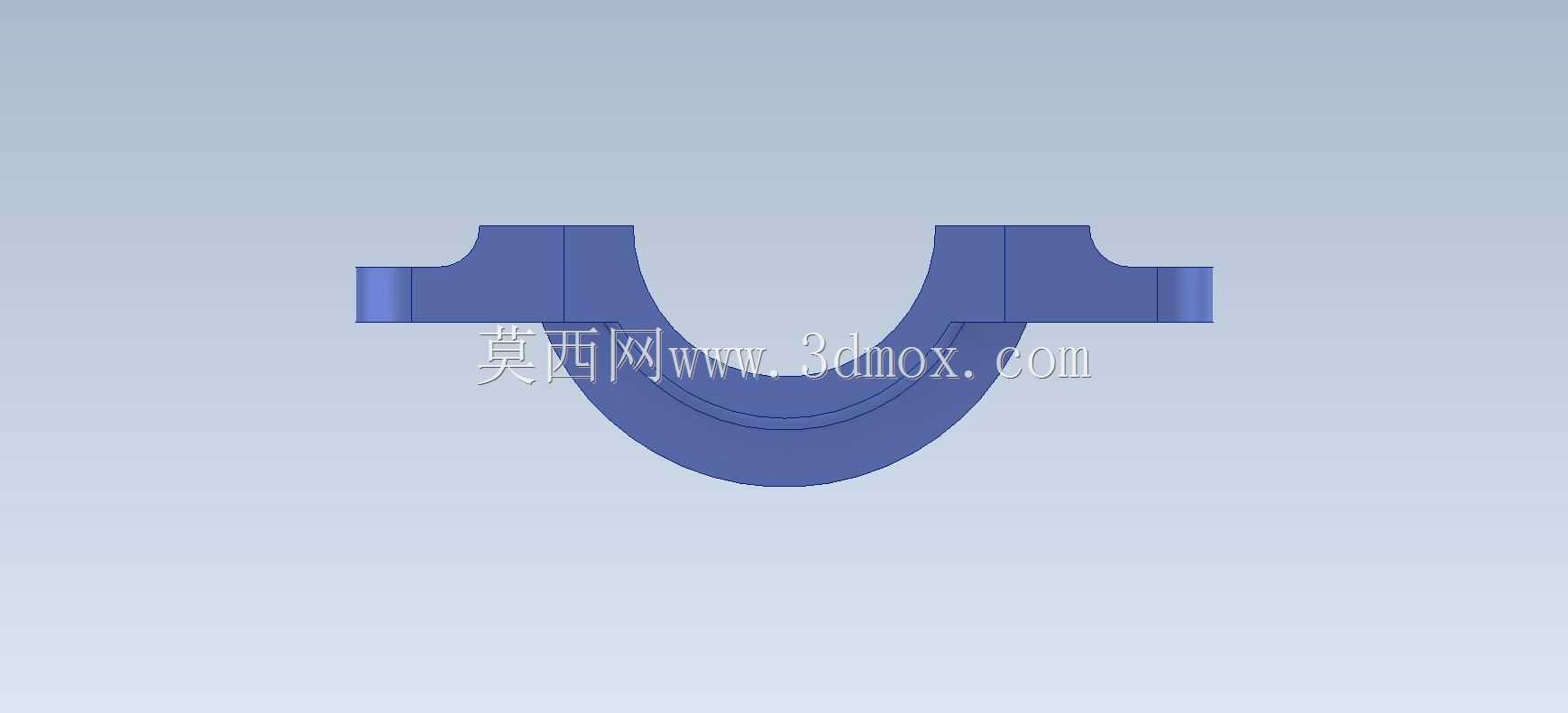

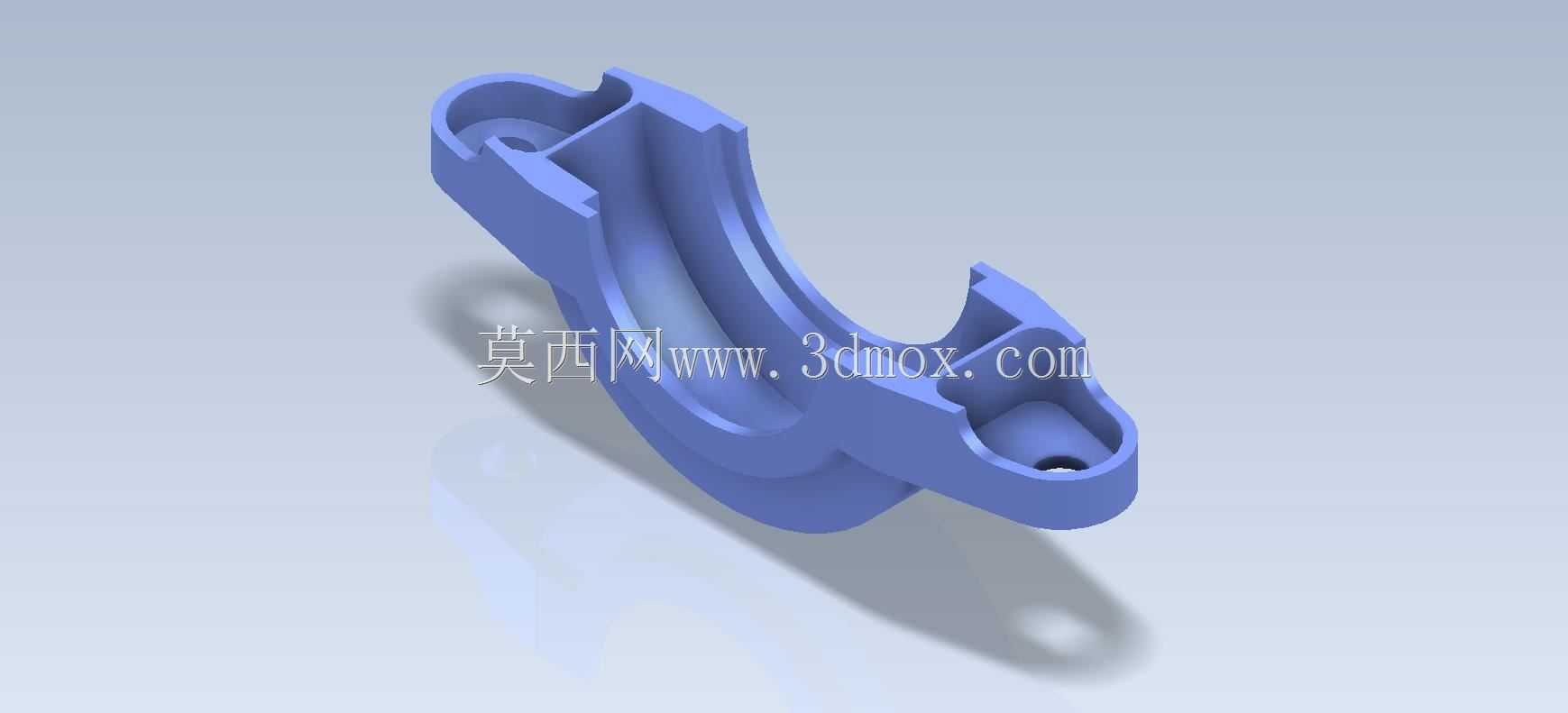

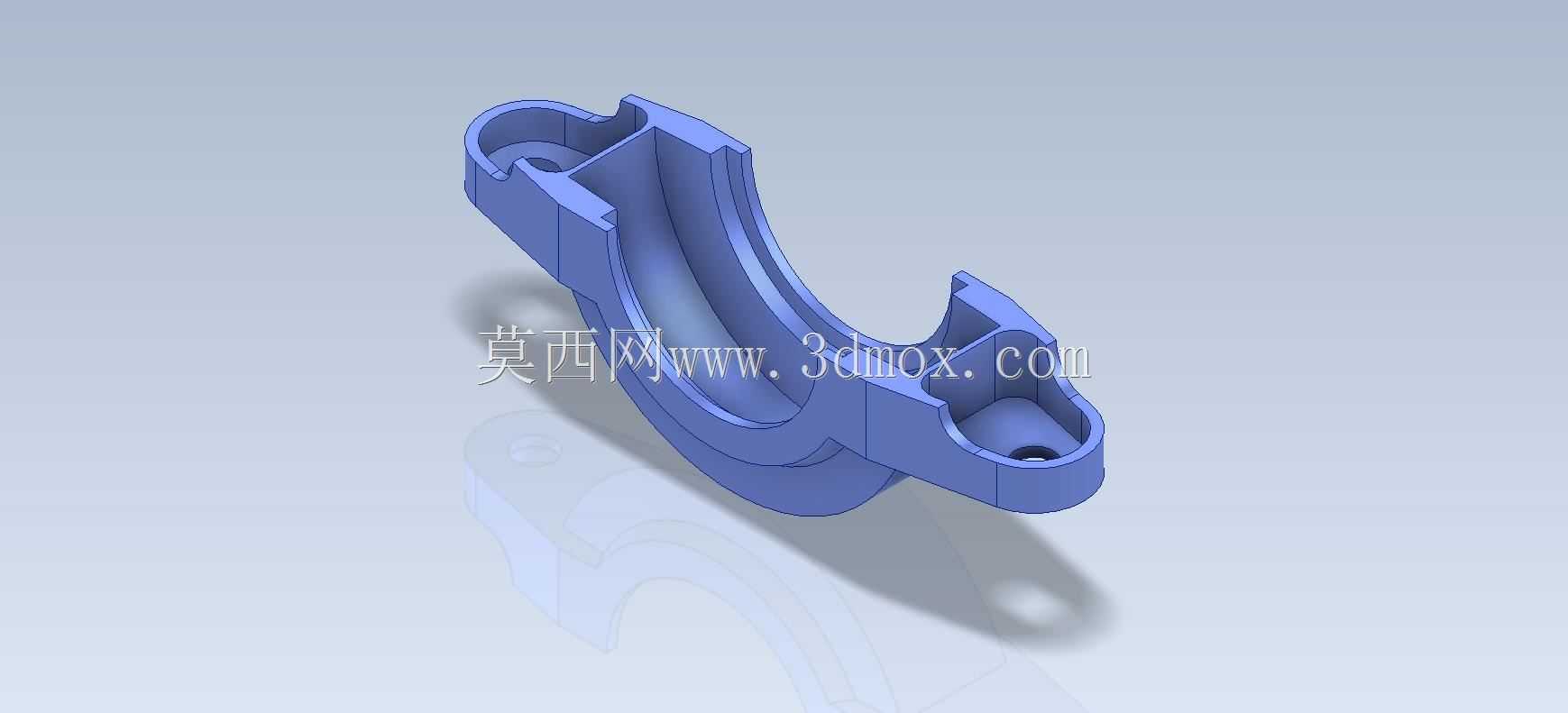

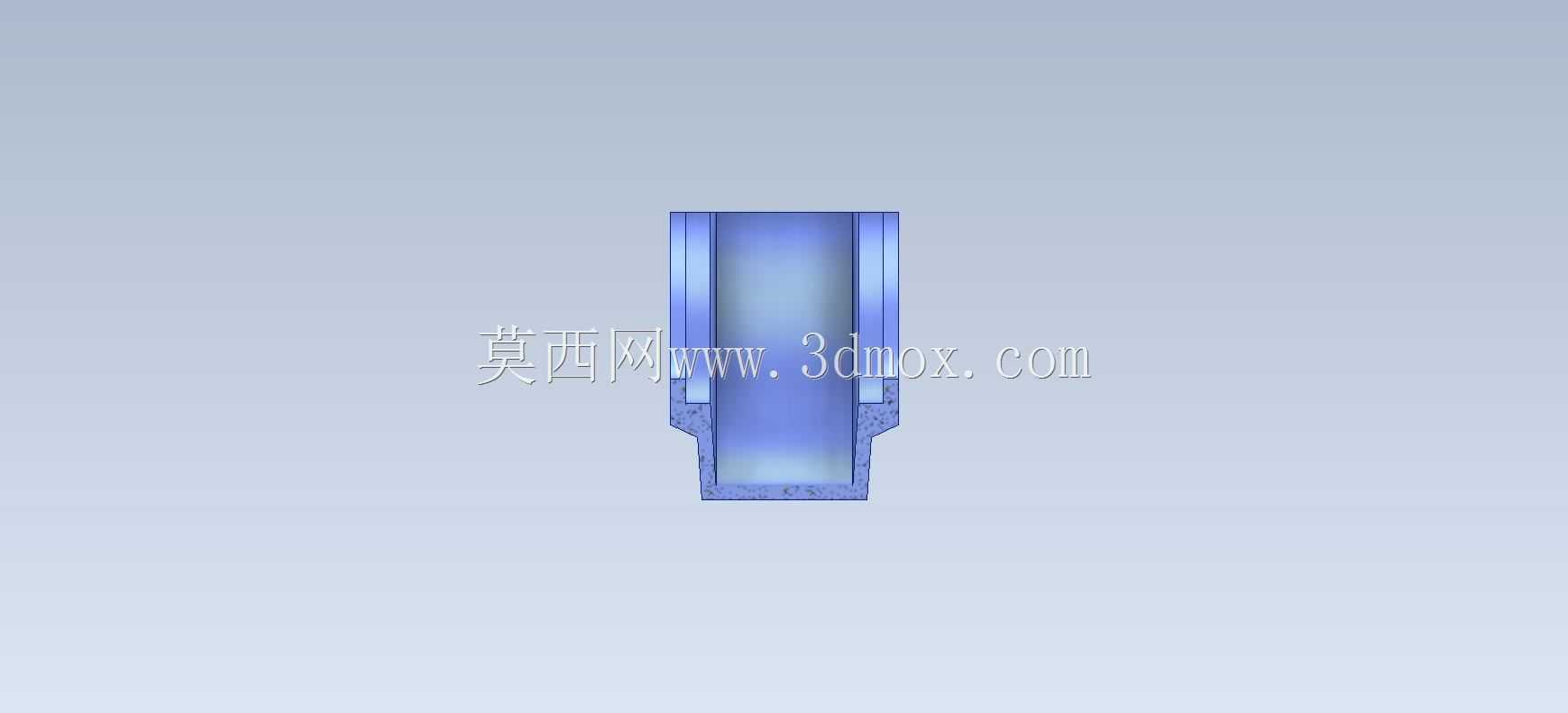

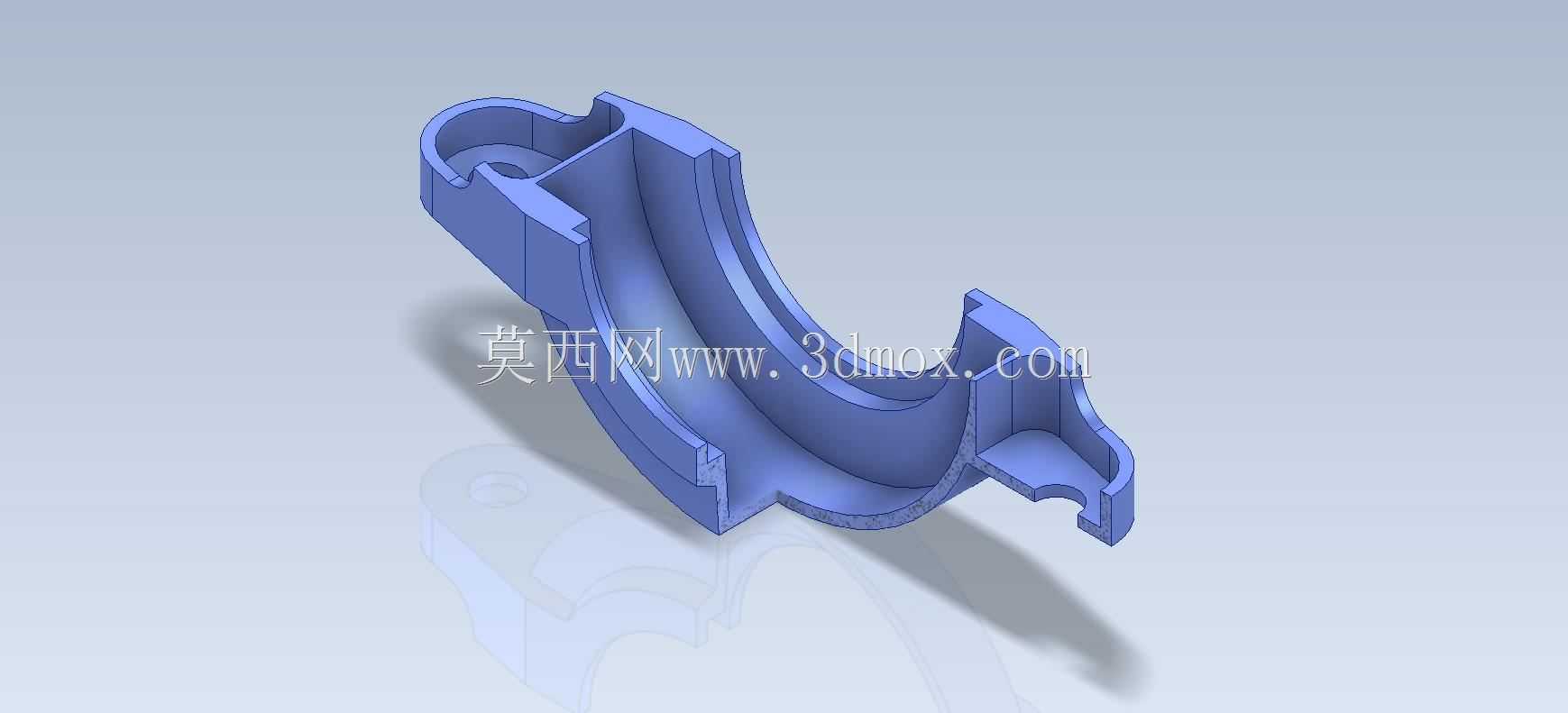

这类弧形卡扣式连接支座,在轻工输送线、小型工装夹具、户外便携设备的快拆结构中应用十分广泛,核心作用是实现两个同轴或小角度偏转轴类部件的快速卡合与定位,替代传统螺栓紧固的繁琐拆装流程,在需要频繁开合、检修的设备节点上,能大幅缩短运维操作的时间成本。从结构功能上看,该构件主体采用半开放弧形槽设计,槽体内壁做了等曲率圆弧处理,与被夹持的圆轴类零件外圆面贴合率能达到85%以上,卡合后不会出现局部点接触导致的应力集中问题,两端的带孔凸台是主要的受力承载部位,一侧凸台做了缺口式卡扣设计,装配时只需将轴件压入弧形槽,卡扣端在弹性形变下自动卡入轴件对应的定位环槽,另一侧的通孔可穿入定位销或小规格螺栓,实现完全锁止,避免设备运行振动导致卡扣松脱。

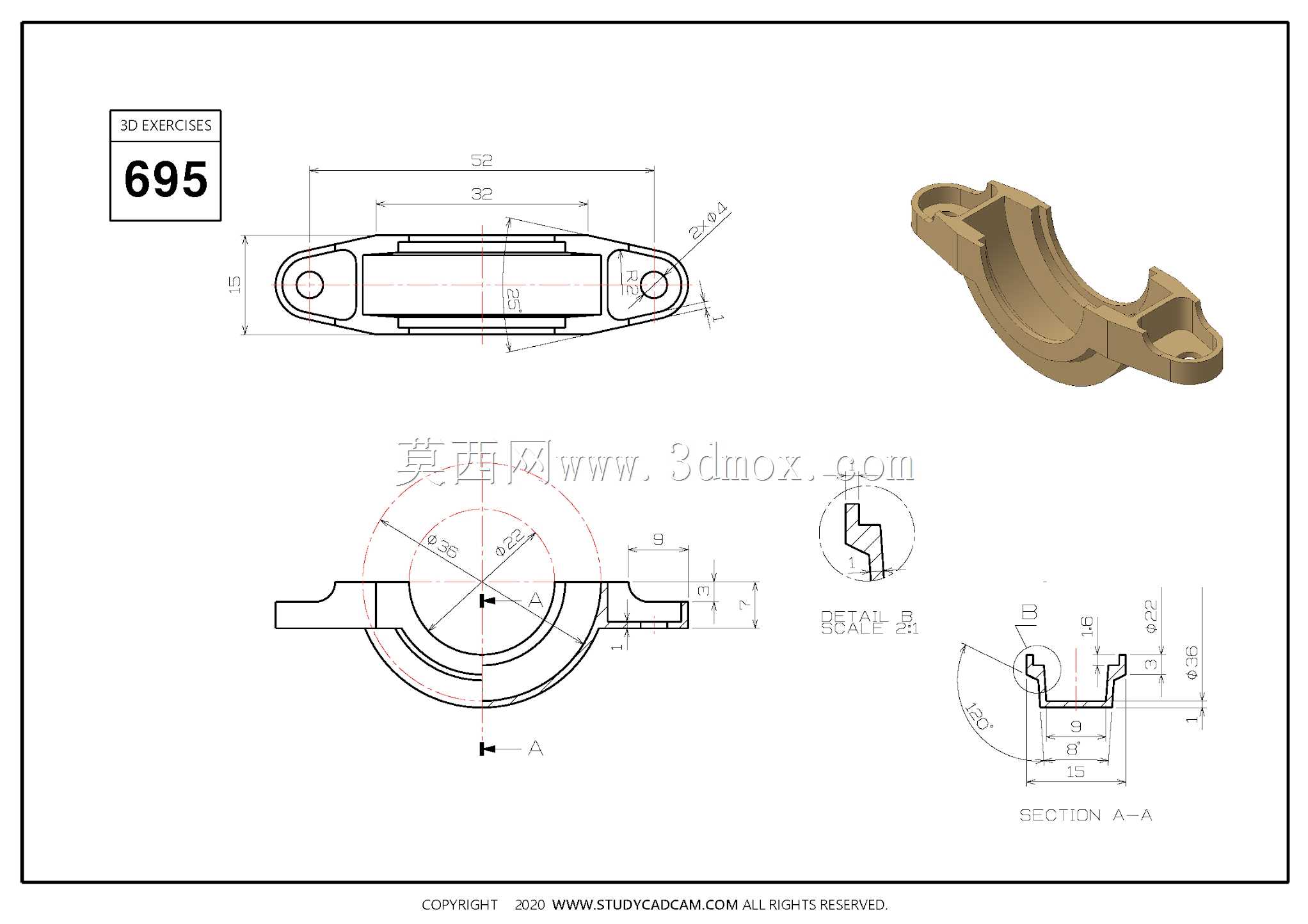

设计这类构件时,首先要确认被夹持轴件的公称直径,弧形槽的曲率半径要比轴件外圆半径大0.1-0.2mm,预留装配间隙同时保证贴合度,卡扣部位的壁厚要根据材料弹性模量做调整,若采用常用的PA66工程塑料注塑成型,卡扣连接段的壁厚控制在2.5-3mm即可,既保证卡合时的弹性形变量足够,不会出现装配断裂,又能保证锁止后的抱紧力满足使用要求;如果采用铝合金压铸或45号钢机加工制作,卡扣部位要额外设计0.5mm的形变让位槽,避免金属材料弹性不足导致装配时卡扣崩断。两端凸台的安装孔中心距要严格匹配设备机架上的安装位尺寸,孔位公差控制在±0.05mm范围内,保证装配后支座不会出现偏斜,导致弧形槽与轴件不同轴,出现卡滞、磨损加剧的问题。
从安装边界来看,该构件的整体外轮廓宽度要比弧形槽直径大12-15mm,给两端凸台的安装孔留出足够的壁厚空间,避免孔位距离外壁过近导致装配时受力开裂;构件的轴向长度要根据被连接轴件的受力载荷确定,常规轻载场景下长度取轴径的1.2-1.5倍即可,若承受径向冲击载荷,长度要提升至轴径的2倍以上,增大接触面积分散应力。实际建模过程中,要注意弧形槽与两端凸台的过渡部位做R2-R3的圆角处理,避免直角过渡产生的应力集中,在长期交变载荷下出现疲劳断裂;卡扣的卡合面要做15度的导入斜角,方便轴件压入时自动导向,卡合面的倒扣量控制在0.8-1.2mm,既保证锁止后不会轻易松脱,又能在需要拆卸时用一字螺丝刀等简单工具撬开卡扣,完成快速拆解。
这类零件在实际生产中,若用于食品输送线场景,要选用符合食品接触标准的PP或304不锈钢材质,表面做抛光处理避免残留物料残渣;若用于户外园林工具的连接部位,要选用加玻纤的PA材质,提升耐候性与抗老化性能,表面做磨砂处理提升握持操作的摩擦力。建模时还要注意,构件底部的平面是安装基准面,平面度公差要控制在0.1mm以内,保证安装后与机架面完全贴合,不会出现翘曲导致支座受力不均;两端安装孔的同轴度公差要控制在0.08mm以内,避免穿入定位销时出现卡滞。很多新手在设计这类卡扣支座时,容易忽略卡扣部位的应力集中问题,直接做直角过渡,导致实际装配时卡扣根部频繁断裂,或是倒扣量设计过大,导致拆卸时需要用很大的力,甚至损坏卡扣本身,合理的参数匹配才能兼顾装配便捷性与连接可靠性。
