AutodeskInventor基础练习用机械支撑座结构

　　日常做三维建模基础训练时，这类带斜向滑槽与顶部吊耳结构的支撑类零件，是非常适合新手熟悉拉伸、切除、倒角等基础特征操作的练习载体，其结构逻辑完全贴合通用机械领域里小型工装、输送线侧装定位组件的实际设计思路。从实际应用场景来看，这类支撑结构常被用在轻型物料输送线的侧边挡料定位、小型工装夹具的基座承载、手动操作工位的工件托举环节，可承受的静载荷范围在5-15kg区间，适配多数轻工业装配线的辅助定位需求，不需要额外做复杂的受力强化，就能满足日常工位的使用强度要求。

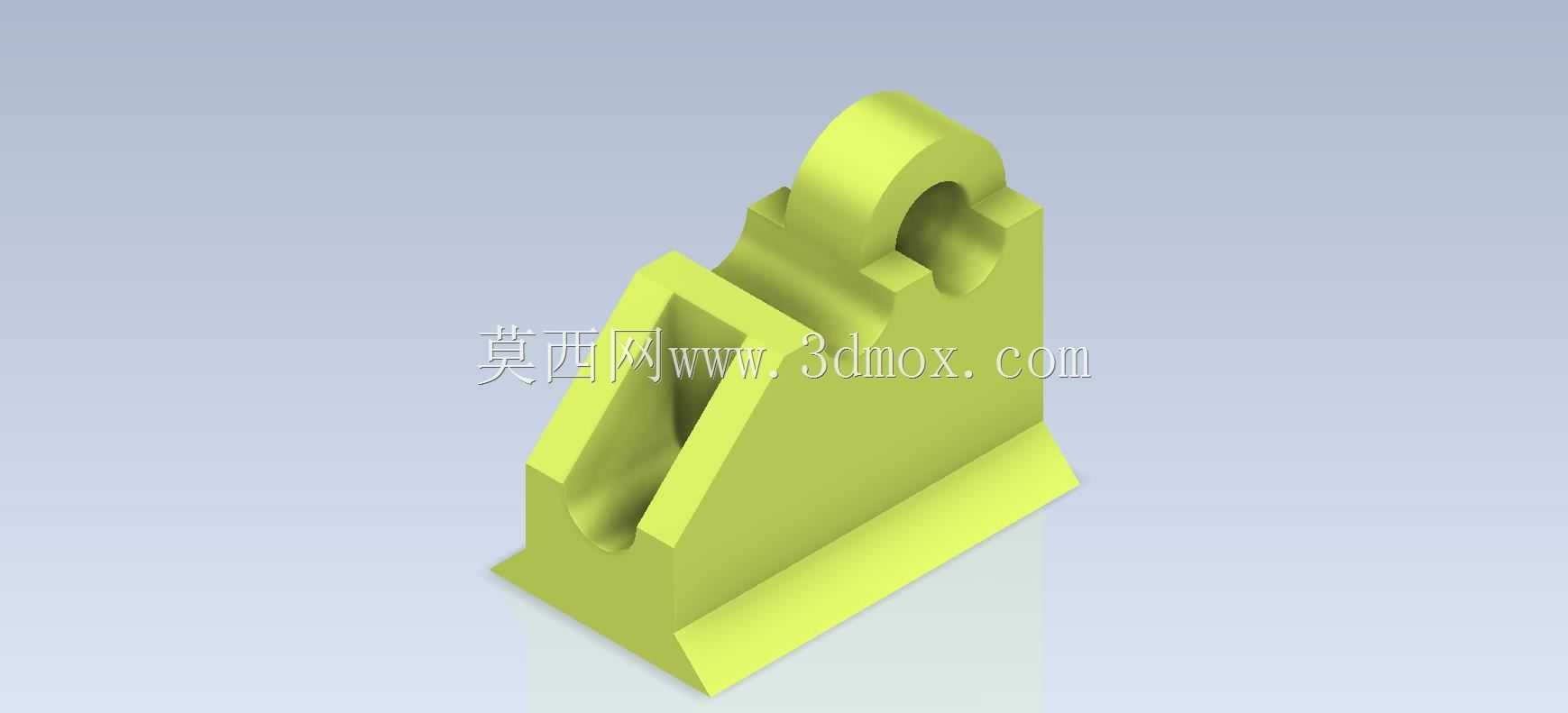

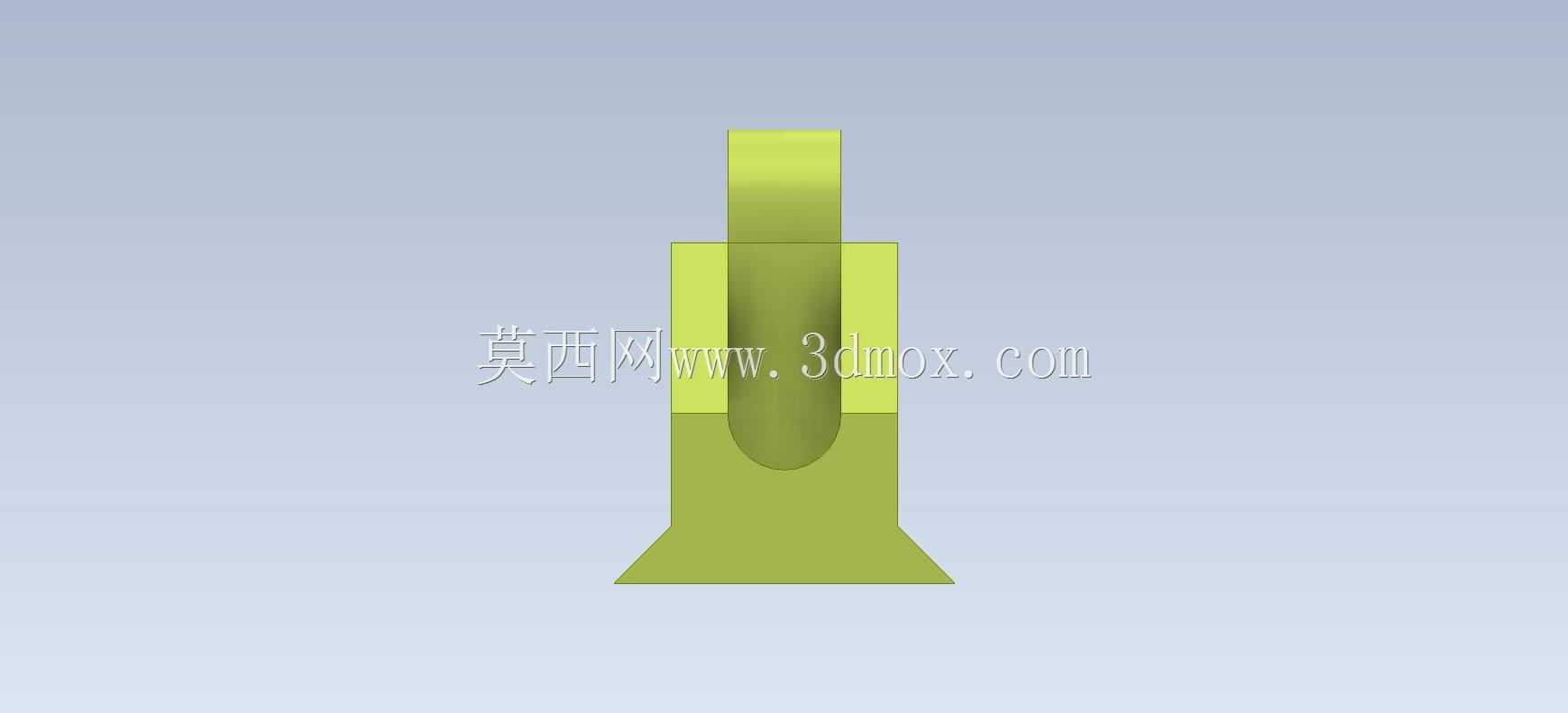

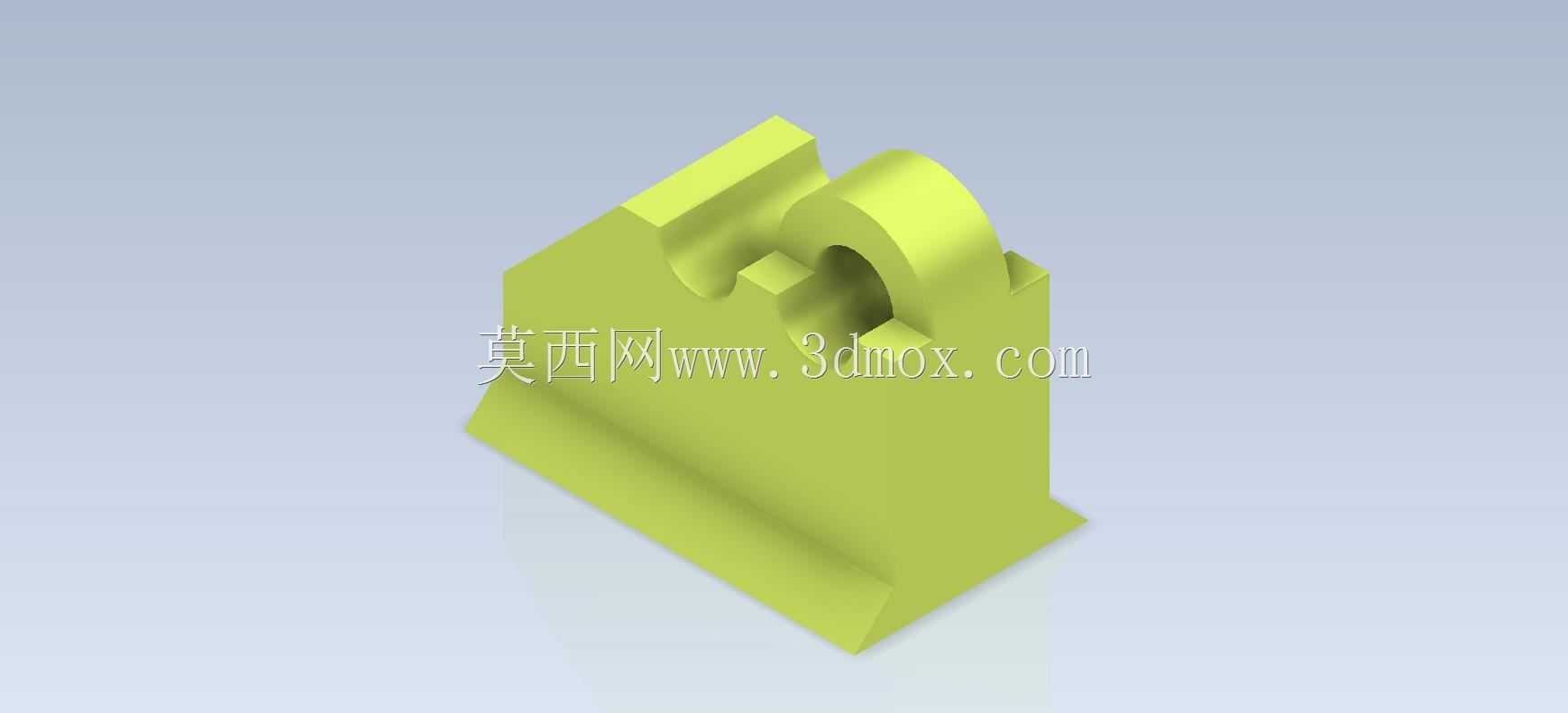

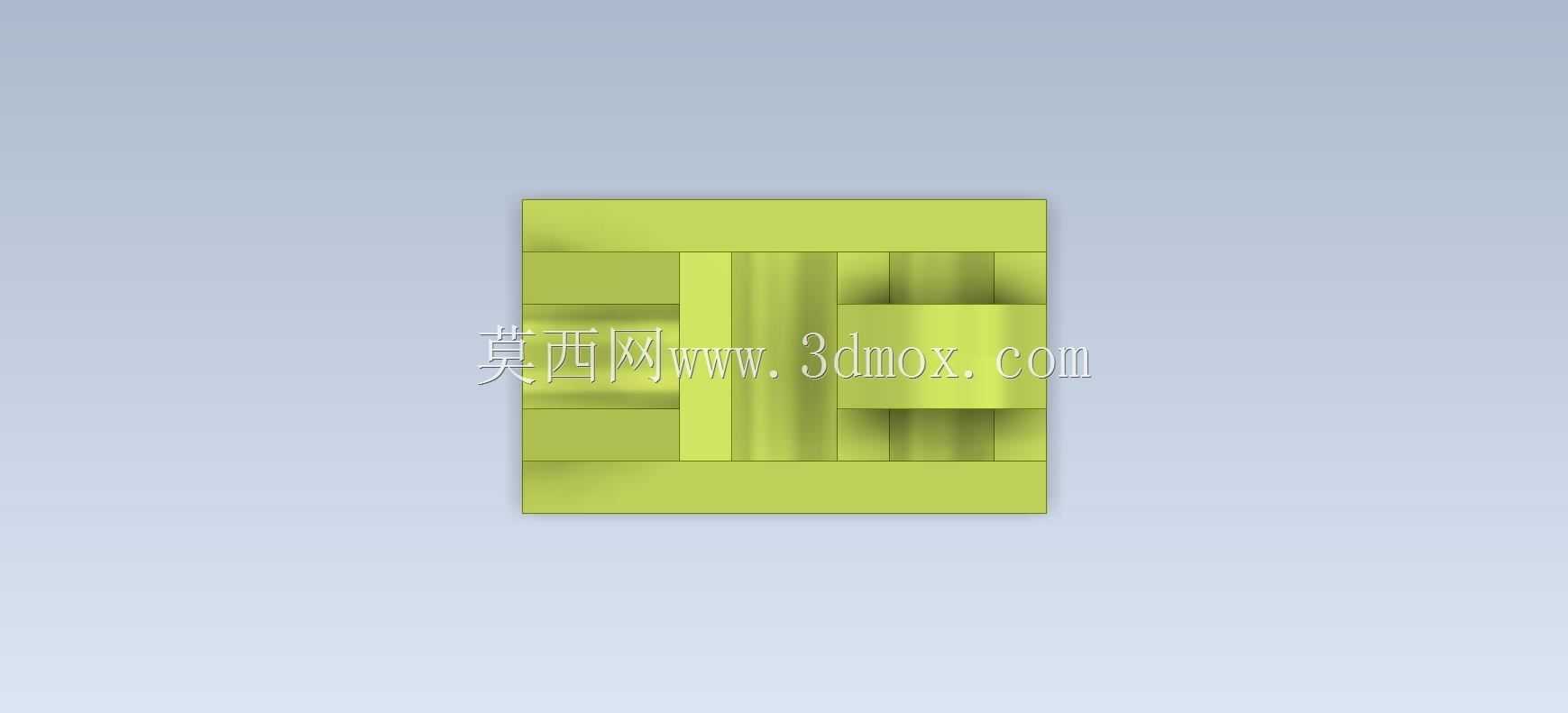

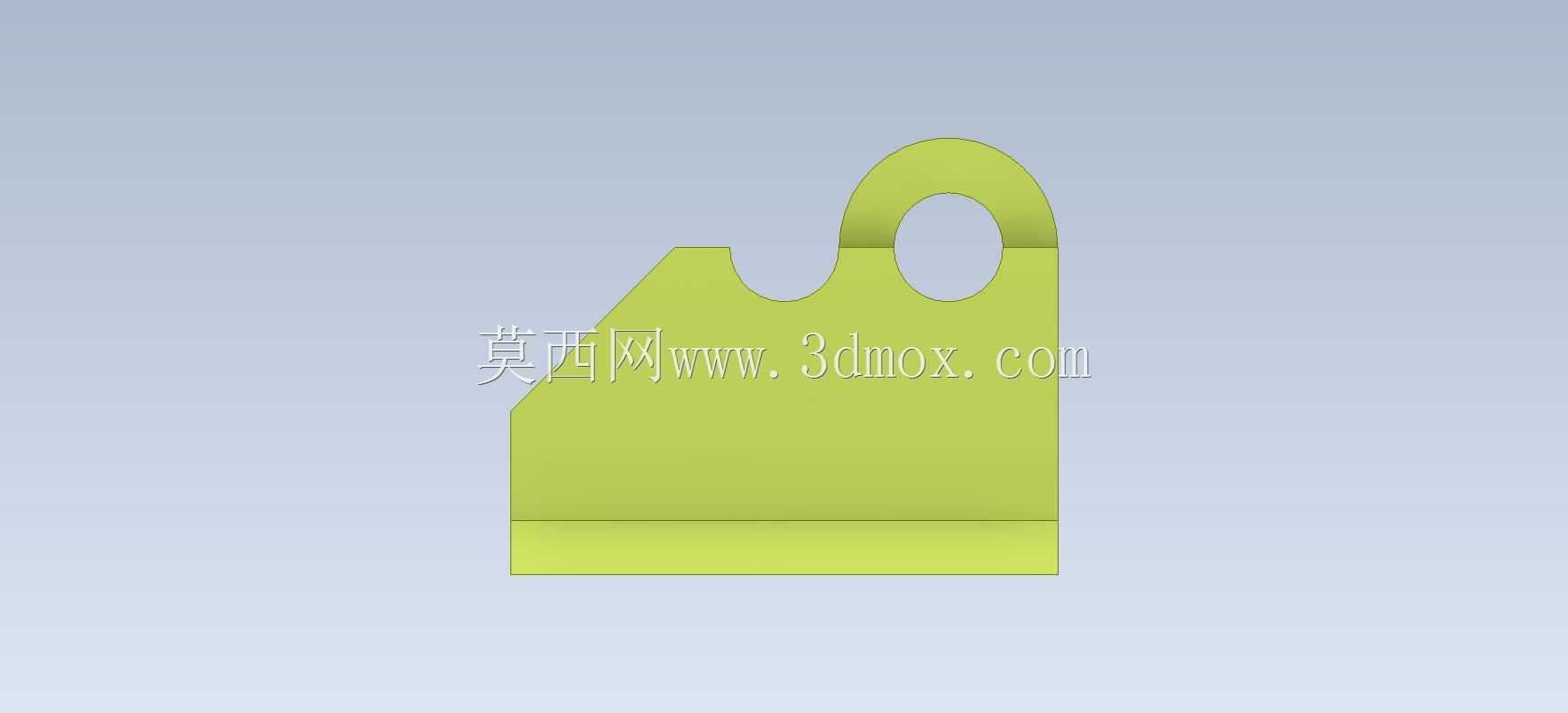

　　从功能特性上拆解，零件底部的加宽梯形底座是主要的安装承载面，底座做了向外延伸的加宽处理，安装时可通过M4或者M5的内六角螺丝直接固定在铝型材工作台面或者工装基板上，底座边缘做了1mm的45度倒角，既可以去除加工毛刺避免安装时割手，也能在装配时起到导向作用，方便快速对准安装孔位。零件主体的斜向通槽是核心功能结构，槽的内壁做了0.2mm的拔模斜度，实际生产中如果采用注塑或者3D打印工艺制作，这个斜度可以直接满足脱模要求，不需要额外做后处理；槽的宽度公差可控制在±0.1mm，能够适配对应厚度的挡板或者插销，实现快速插拔定位，调整工位的挡料位置时不需要拆卸整个支撑座，只需要调整插板在槽内的位置即可完成工位宽度调节。顶部的带孔吊耳结构，一方面可以作为整个组件的起吊点位，当需要整体移动小型工装时，可直接通过吊耳孔穿入销钉或者挂钩完成起吊，不需要额外焊接吊点；另一方面这个吊耳孔也可以作为旋转轴的安装位，配合对应的销轴实现挡板的角度翻转，拓展整个支撑座的使用场景，比如在需要避让工件通过的工位，可将挡板通过吊耳孔铰接，实现手动翻转避让。

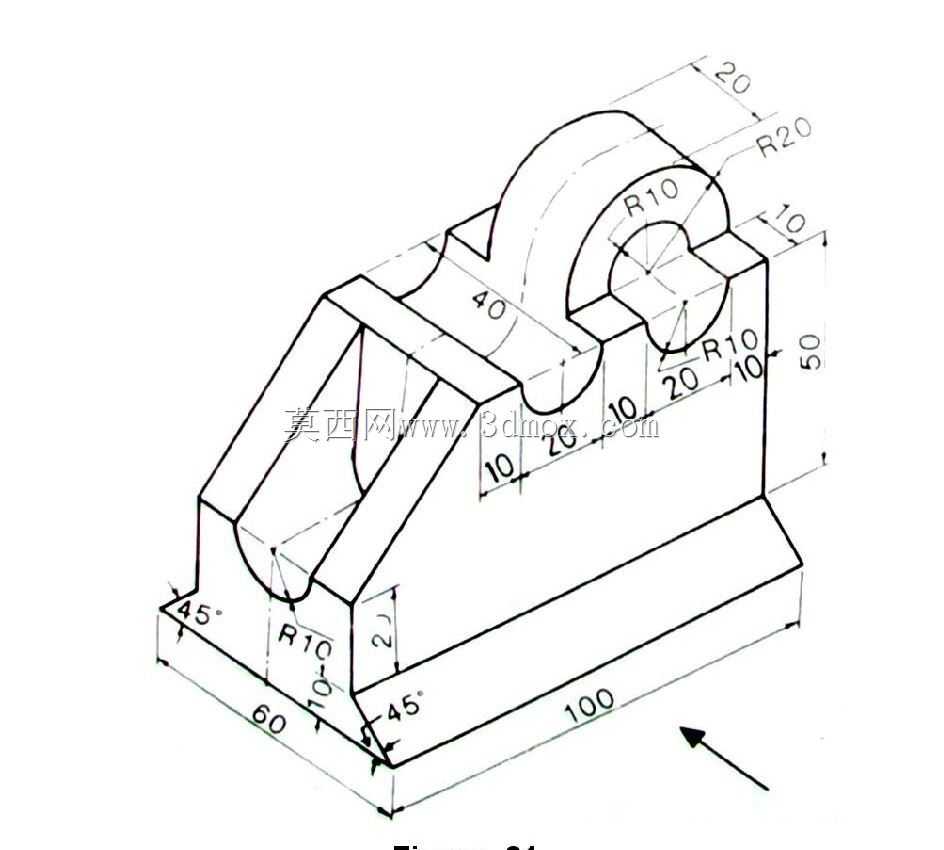

　　从设计思路层面来说，做这类练习模型的时候，新手很容易忽略实际生产的工艺约束，比如直接做直角连接而不添加倒角，或者槽体不做拔模斜度，导致模型虽然外形看起来正确，但完全无法落地生产。建模时首先要确定底座的安装边界，底座的总长度控制在60mm，宽度控制在35mm，这个尺寸刚好适配市面上多数4040铝型材的安装间距，不需要额外做转接板就能直接固定；主体部分的高度控制在70mm，斜槽的倾斜角度设置为65度，这个角度是经过实际工位验证的，既可以保证插板在槽内不会因为自重滑落，也能让插板的挡料面刚好垂直于物料输送方向，避免出现卡料的问题。吊耳的内孔直径设置为8mm，适配标准的8mm圆柱销，孔的边缘做了1.5mm的圆角过渡，避免应力集中导致吊耳在起吊时出现断裂，尤其是如果采用PLA材质3D打印制作时，圆角过渡可以大幅提升零件的抗冲击性能，减少打印层间断裂的风险。

　　在实际建模练习过程中，可以先从底座的拉伸特征开始，绘制梯形的底座草图，拉伸10mm的厚度完成基座制作，之后在基座上表面绘制主体的截面轮廓，这里要注意主体和底座的连接位置要做2mm的圆角过渡，避免直角处出现应力集中，后续做有限元受力分析的时候也能减少应力奇异点的出现。之后做斜向的切除特征，绘制斜槽的截面轮廓，选择完全贯穿的切除方式，同时在切除特征里添加拔模斜度参数，模拟实际生产的脱模要求。最后处理顶部的吊耳结构，先拉伸吊耳的凸台，再做同轴的孔切除，最后对所有的锐边做统一的倒角处理，整个建模过程不需要用到复杂的曲面特征，全部用基础的实体特征就能完成，非常适合刚接触三维建模的设计者熟悉软件的特征操作逻辑，同时也能建立基础的工艺设计思维，避免做出脱离生产实际的模型。

　　这类零件虽然结构简单，但涵盖了机械结构设计里最基础的安装固定、功能导向、应力规避、工艺适配等核心逻辑，把这类基础结构的设计逻辑摸透，后续做复杂的工装夹具、自动化设备组件时，就能自然地考虑到安装边界、工艺可行性、功能拓展性等实际问题，而不是只追求外形的相似度。很多新手在初期练习时容易陷入追求复杂模型的误区，反而忽略了这类基础结构里的设计细节，实际上工业领域里80%的常规工装组件，都是由这类基础结构组合演变而来的，把每一个基础特征的设计逻辑吃透，比盲目复刻复杂曲面模型的提升效率要高得多。
