机械结构练习用盒式封盖零件

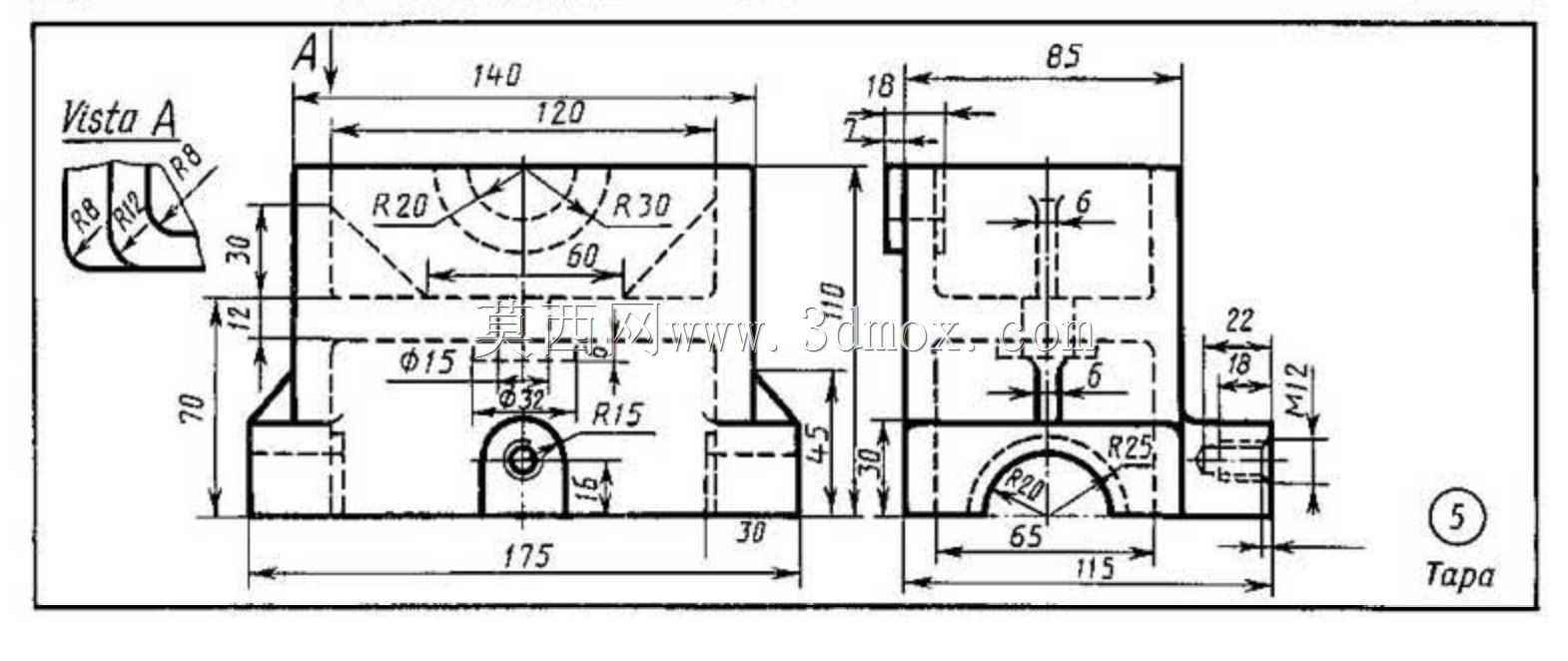

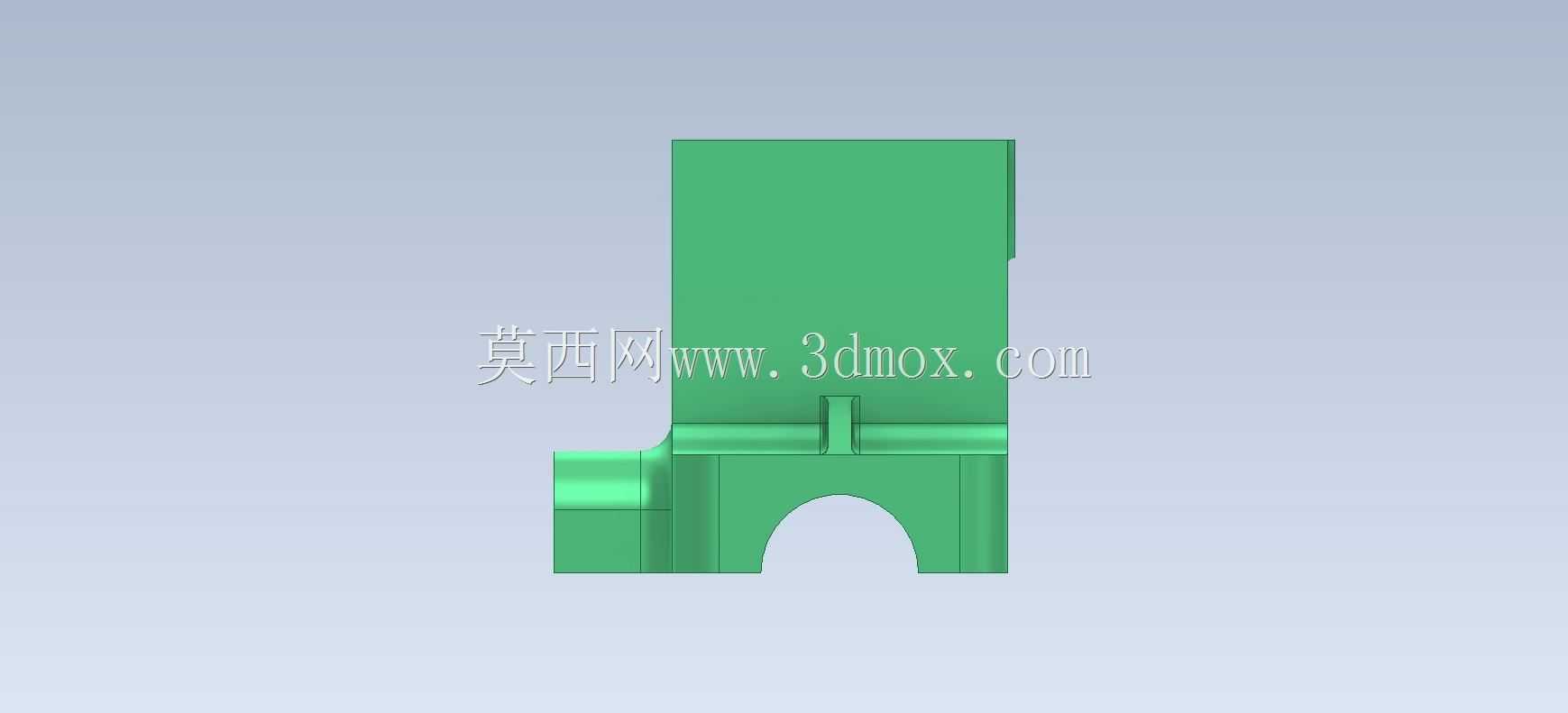

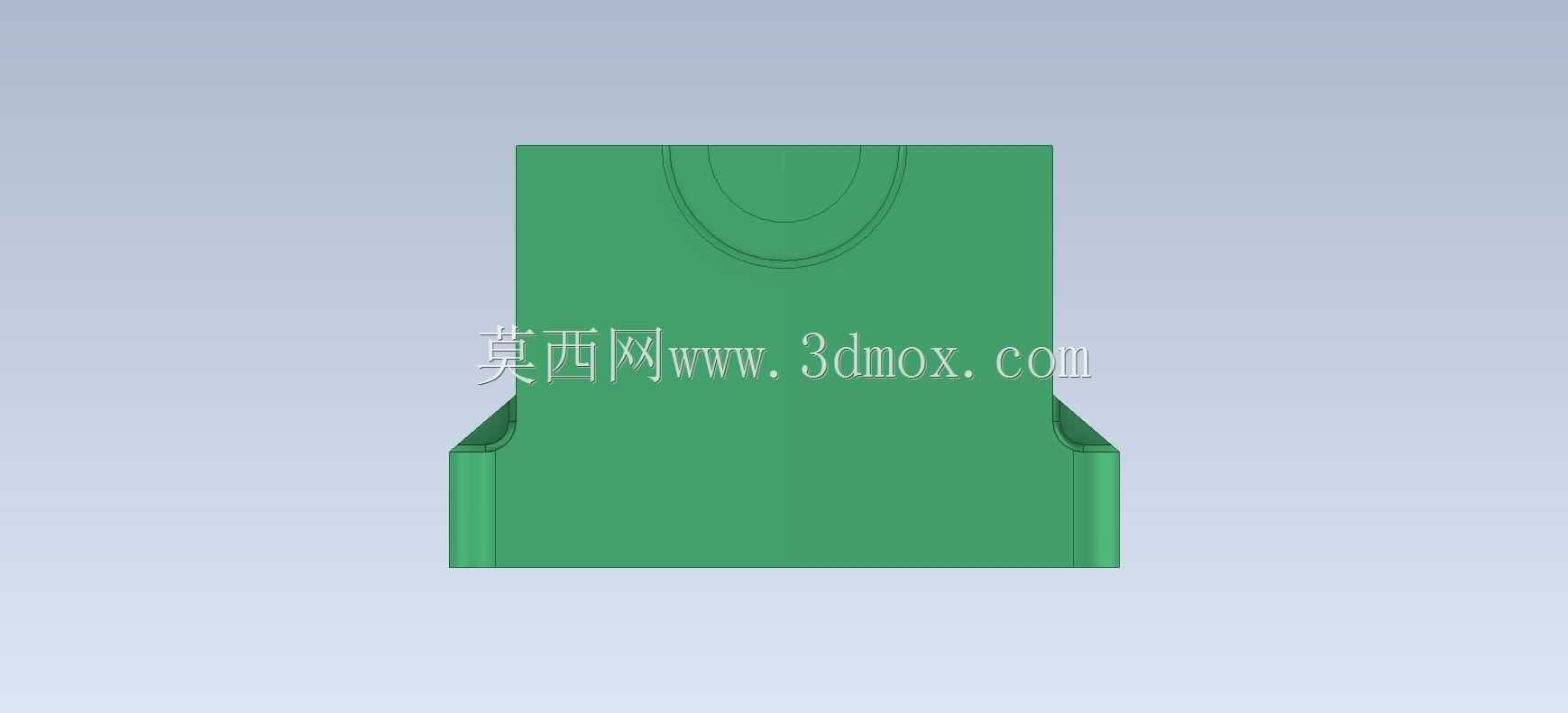

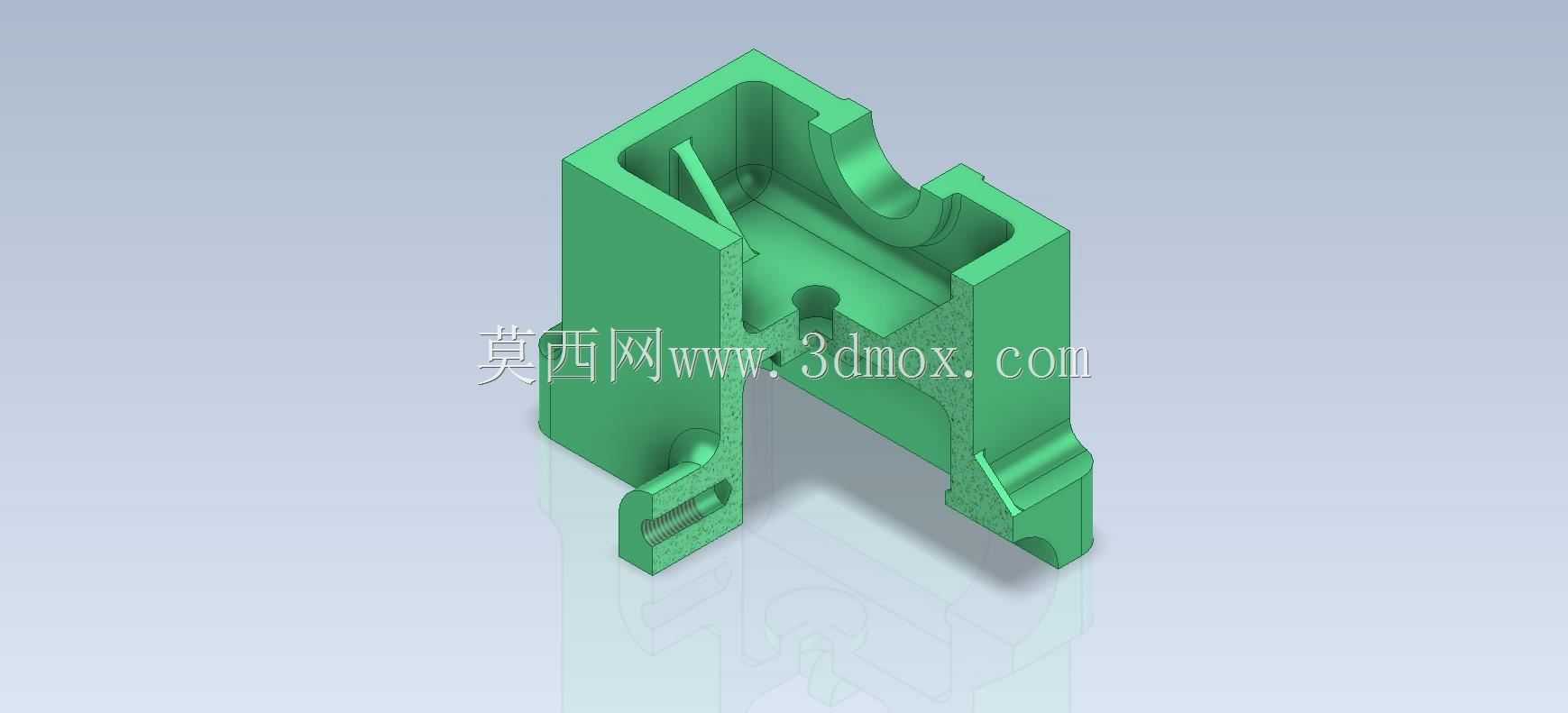

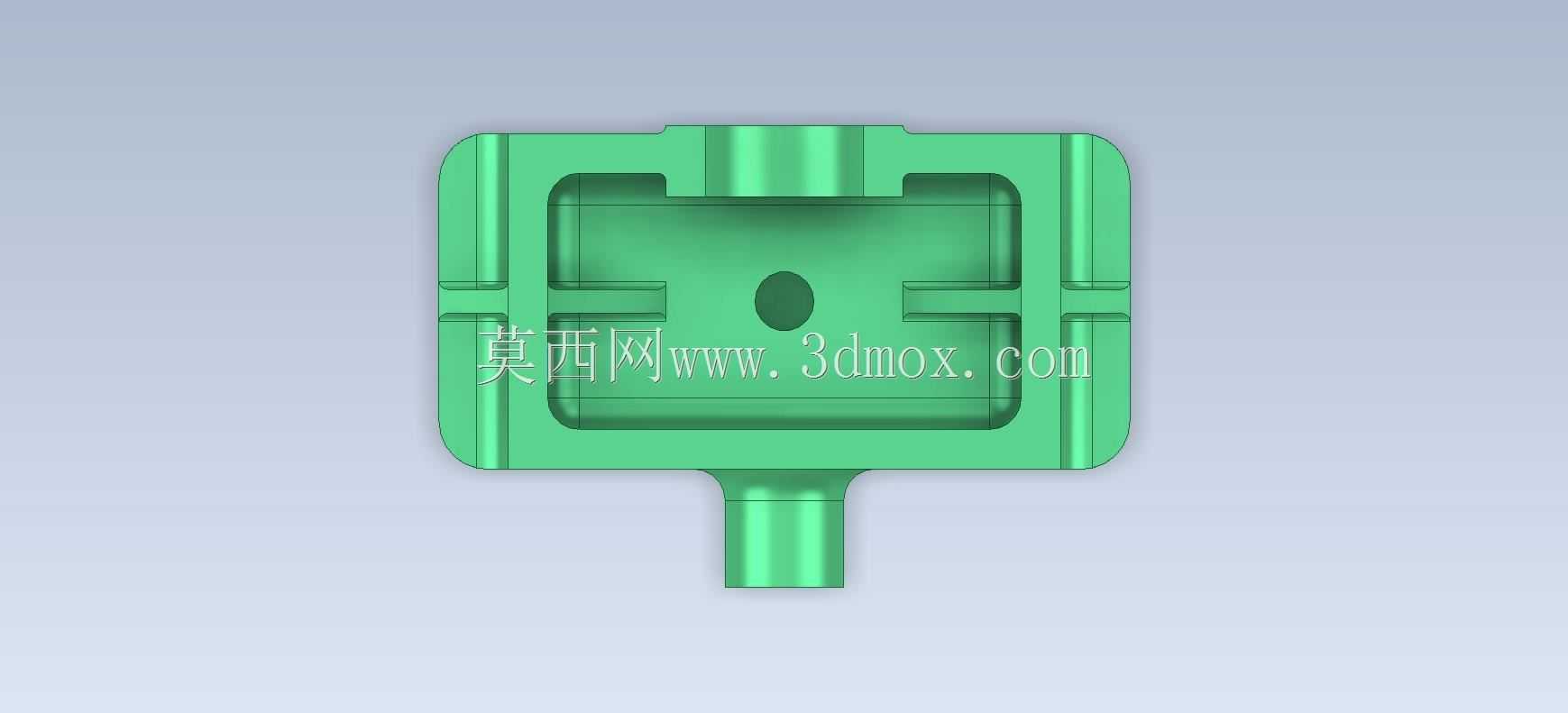

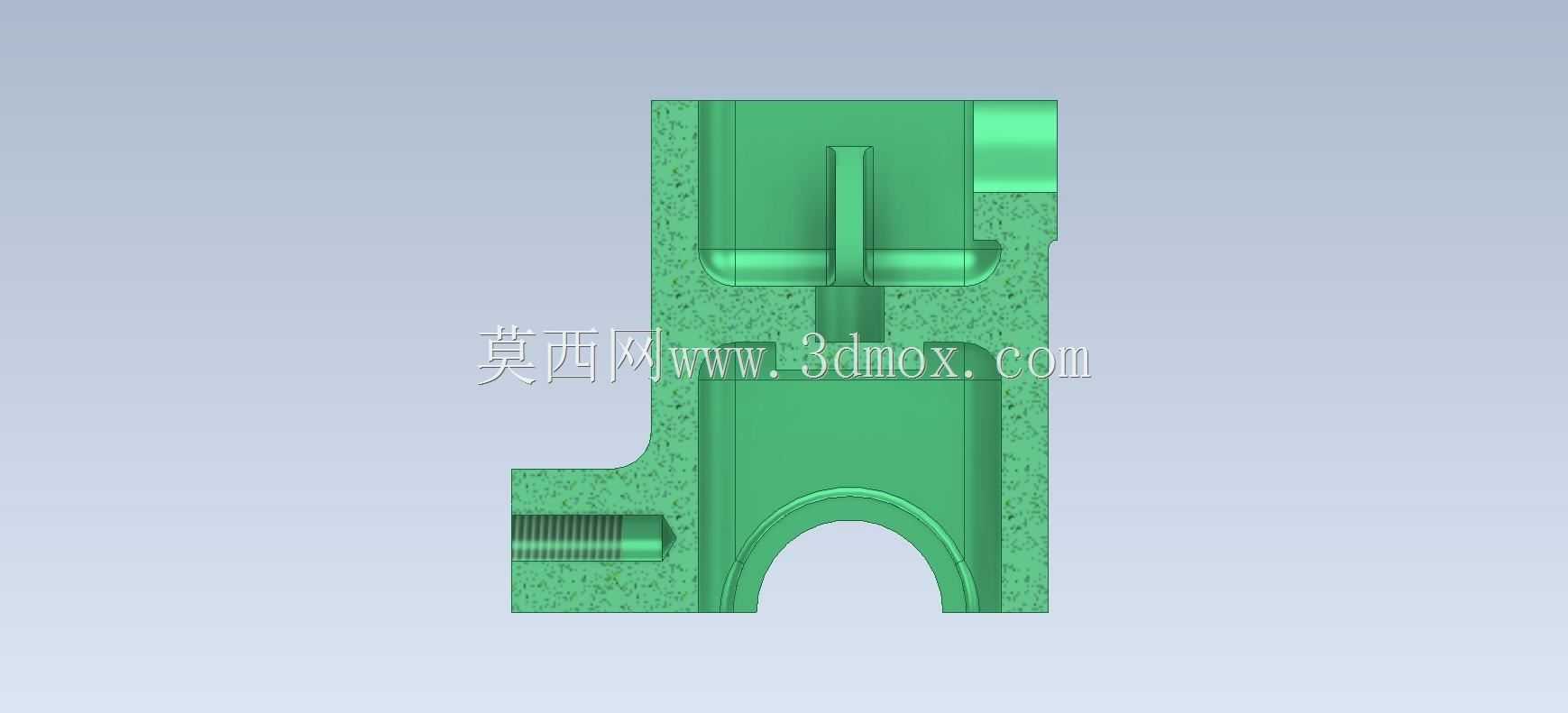

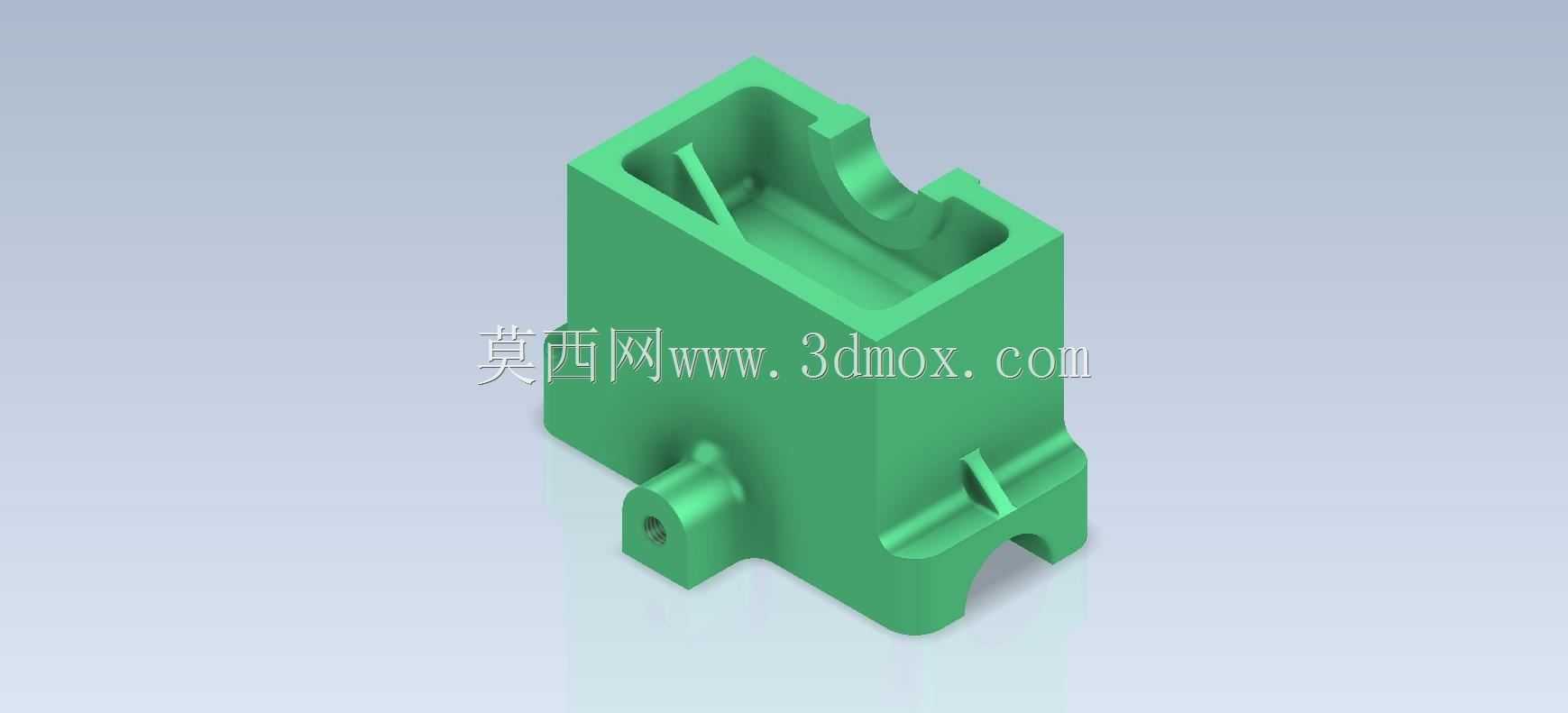

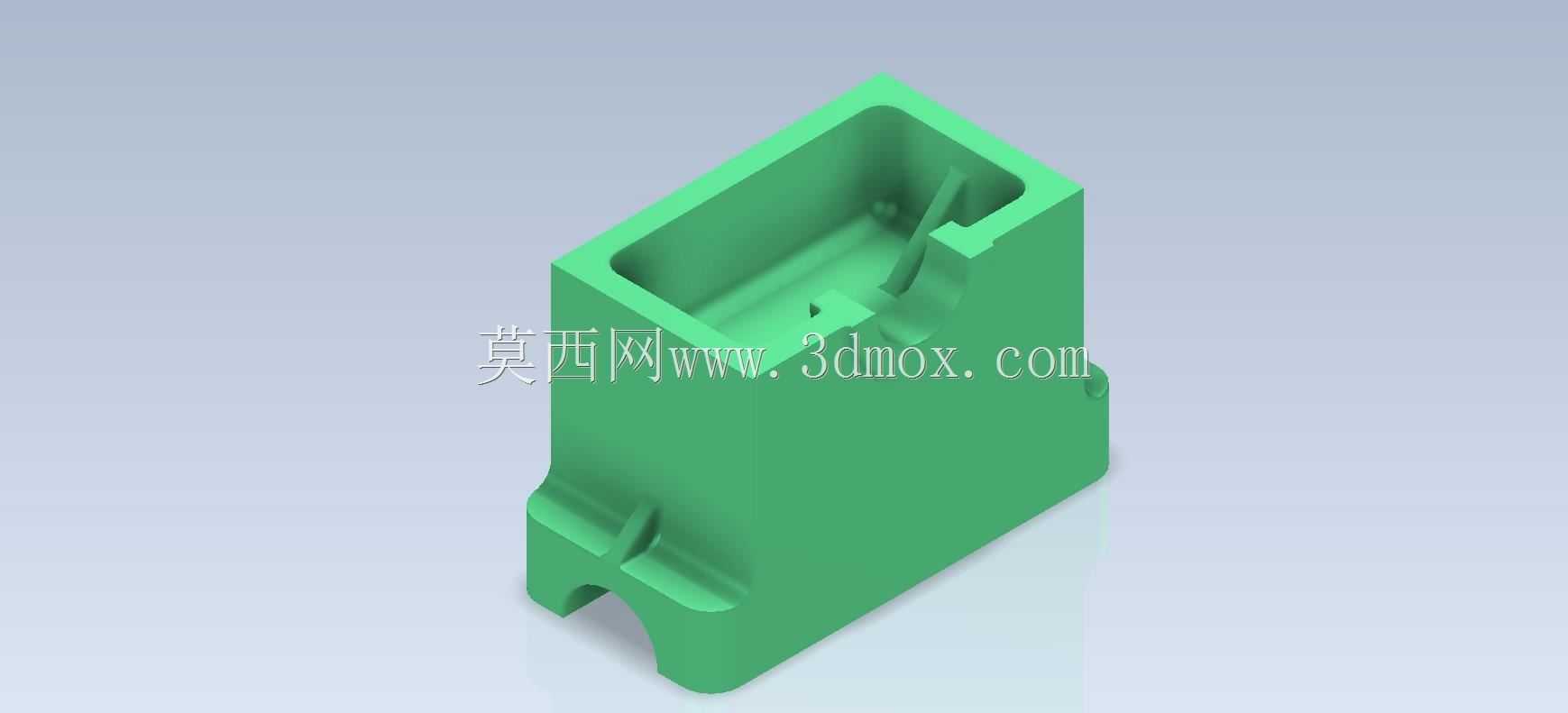

　　这个盒式封盖类零件，在小型机电设备的壳体防护场景中十分常见，日常接触到的低压控制模块、小型传感单元的端盖，很多都采用类似的结构逻辑，核心作用是为内置的功能组件提供封闭的安装腔体，同时兼顾外部连接定位的需求。从结构细节来看，主体采用带拔模斜度的盒型腔体设计，腔体内部设置了纵向的加强筋条，既可以提升薄壁壳体的抗形变能力，避免注塑成型后出现侧壁收缩凹陷，也能对内置的电路板或者小型功能组件起到侧向限位的作用，防止组件在腔体内出现窜动。腔体上部的弧形卡槽结构，是专门为适配圆柱形的外接元器件预留的安装位，比如常见的接线端子柱、小型导气接头这类带圆柱定位面的零件，可以直接卡入该卡槽完成初步定位，不需要额外设计复杂的夹持结构，

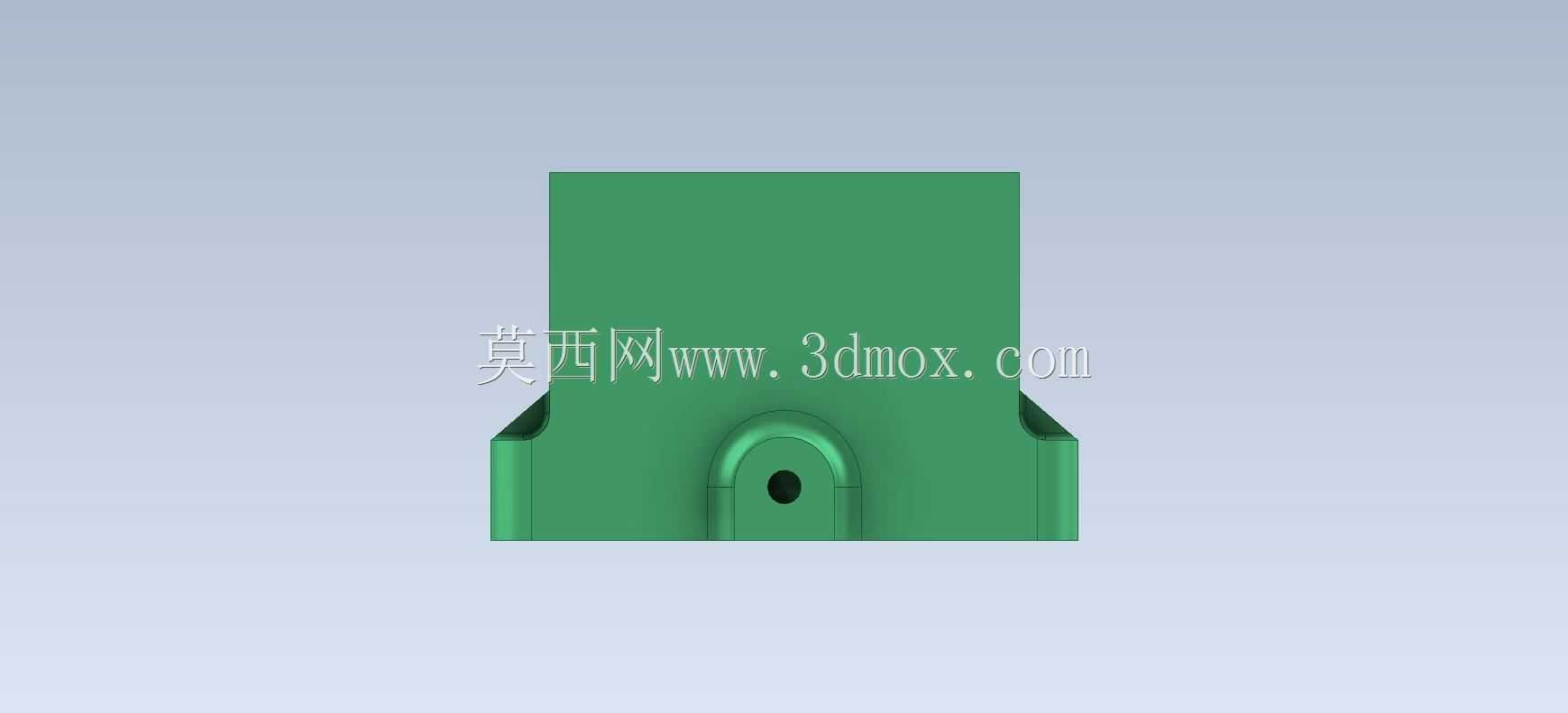

　　能有效减少装配环节的紧固件使用量。零件侧壁延伸出的带孔凸耳，是整个零件的安装固定位，凸耳上的通孔为光孔设计，适配M3或者M4规格的十字盘头螺钉，安装时可以直接穿过通孔固定在设备的主壳体基座上，凸耳根部做了圆角过渡处理，避免应力集中导致安装拧紧时出现根部断裂的问题。零件下部的缺口式支撑脚，是和基座上的定位凸台配合的结构，装配时两个支撑脚可以先卡入基座的对应凹槽内，完成预定位，此时安装孔会自动和基座上的螺纹孔对齐，不需要操作人员反复调整对位，能大幅提升流水线装配的效率。在建模设计的过程中，这类零件首先要确定内部腔体的有效容纳尺寸，需要提前核算内置组件的最大外形轮廓，预留出0.2-0.5mm的装配间隙，避免出现组件无法装入的问题；

　　拔模斜度的设置要结合所选的成型工艺调整，如果采用注塑成型，外壁斜度设置为1.5度，内壁斜度设置为2度，就能顺利完成脱模，不会出现粘模的情况；所有的棱边都做了R0.5-R1的圆角处理，除了降低应力集中的风险，也能避免零件加工和装配过程中锋利的边角划伤操作人员。从安装边界来看，零件的主体外形为近似长方体结构，总高度控制在常规小型端盖的常用尺寸区间，安装孔的中心距按照通用的安装孔位规范设计，可以适配多数同规格的小型设备基座，不需要单独定制配套的安装结构，具备一定的通用互换性。这类零件虽然结构不算复杂，但是涵盖了薄壁腔体设计、加强筋布局、安装定位结构、工艺圆角处理、拔模斜度设置等多个机械结构设计的基础知识点，

　　非常适合刚接触三维建模的设计人员作为入门练习素材，通过拆解建模过程，可以快速掌握从功能需求倒推结构设计的逻辑，理解每个结构特征对应的实际作用，而不是单纯堆砌建模特征。在实际生产中，这类零件一般采用ABS或者尼龙材质注塑成型，壁厚控制在2mm左右，既可以满足结构强度要求，也能控制材料成本，腔体内部的筋条厚度设置为壁厚的0.6倍，避免成型时表面出现缩痕，影响外观质量。零件的外表面不需要做特殊的表面处理，常规的注塑哑光面就可以满足使用需求，如果是用于有防腐要求的场景，也可以更换为PP材质，适配弱酸弱碱的工作环境。
