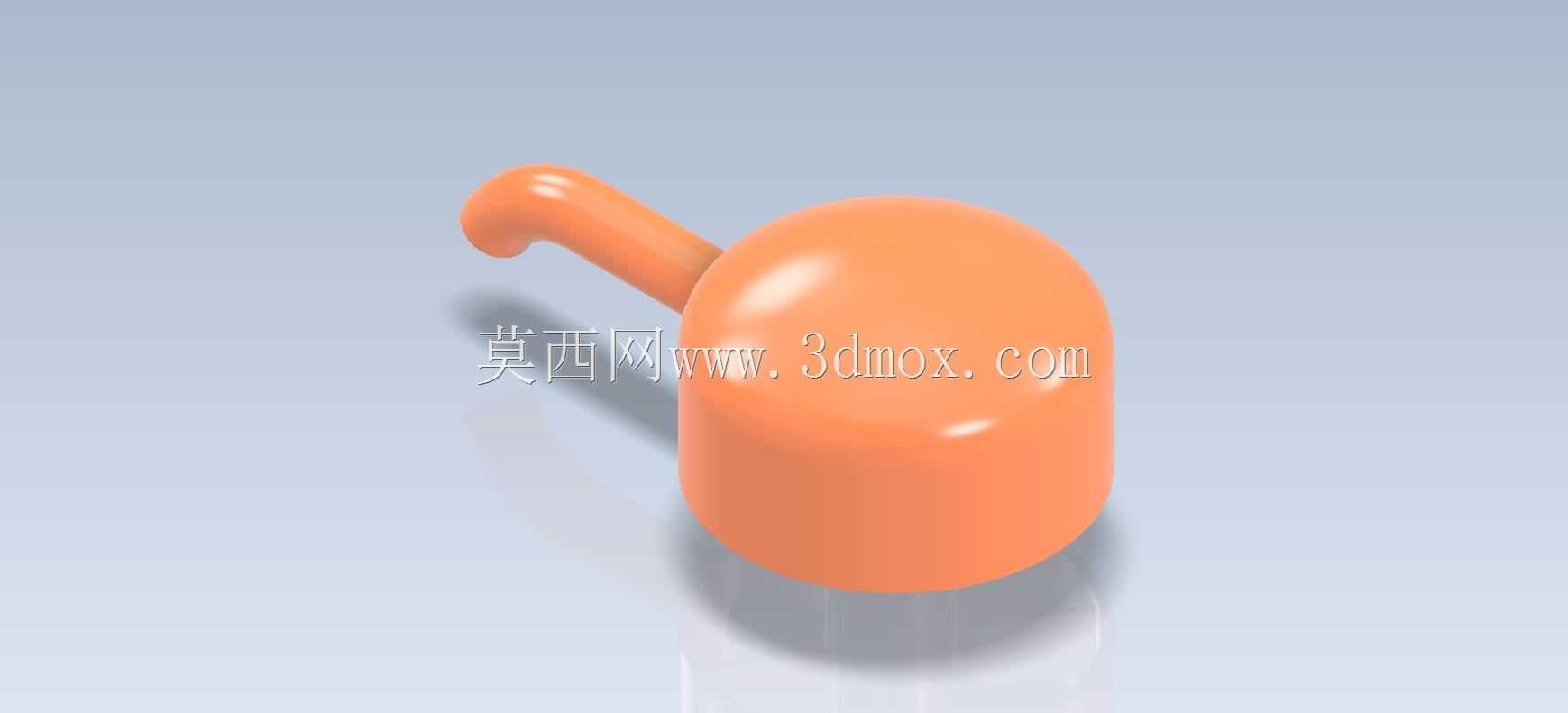

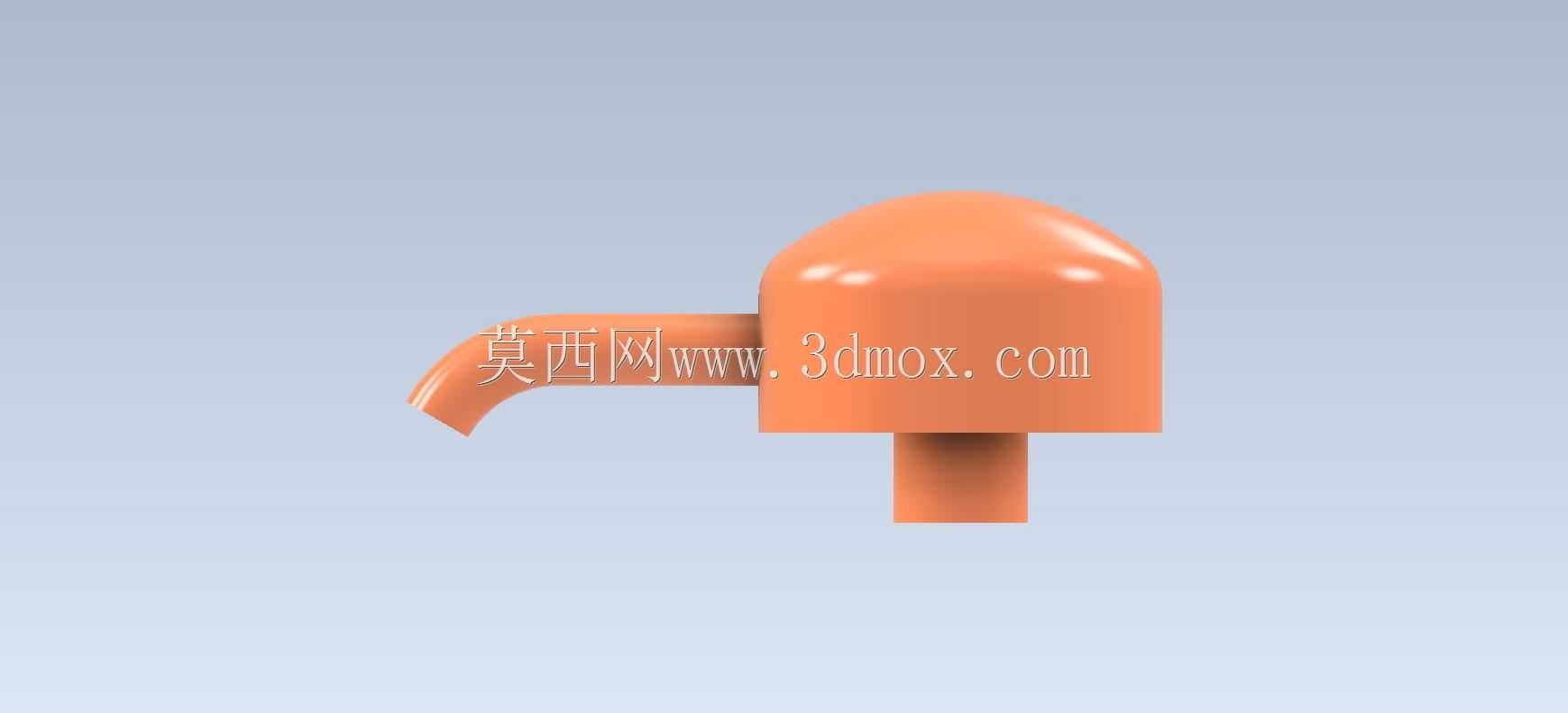

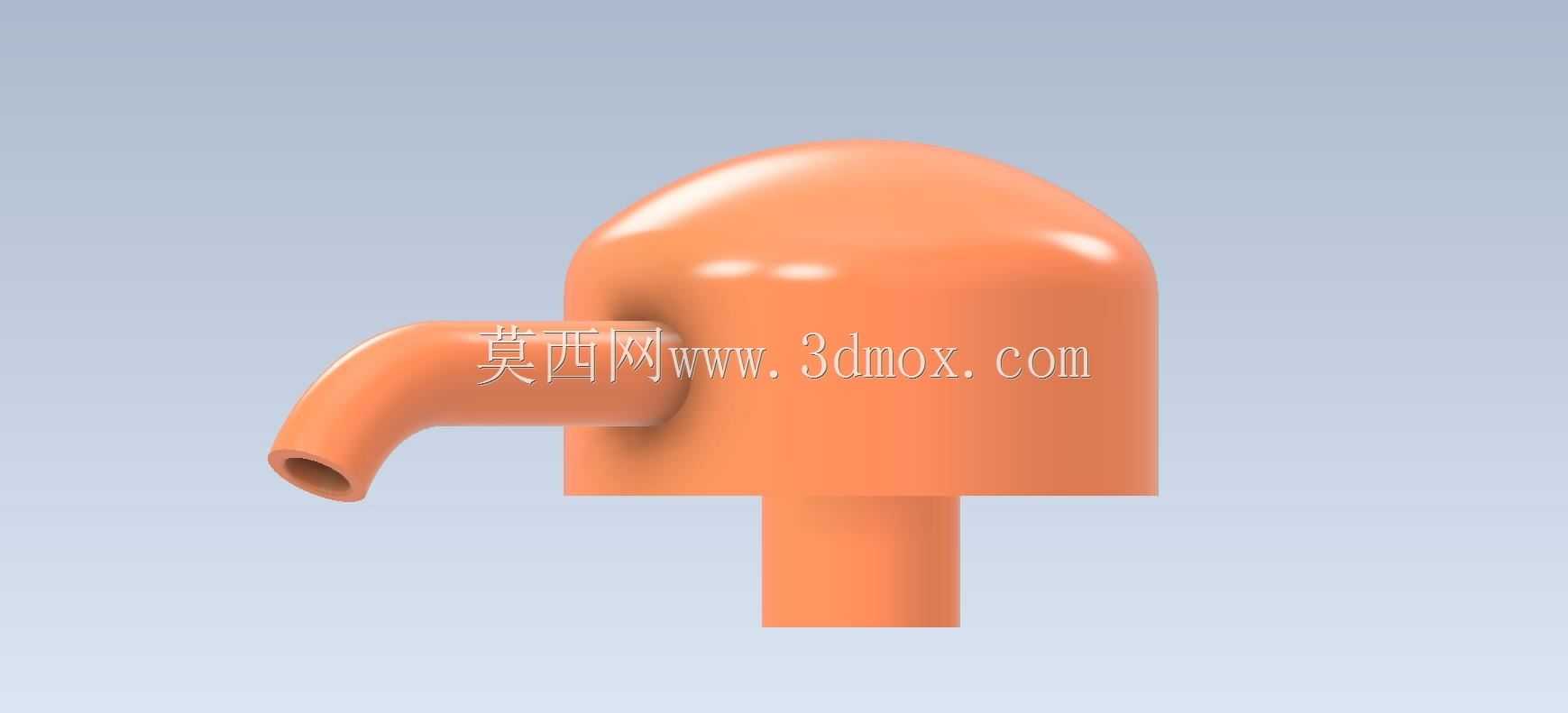

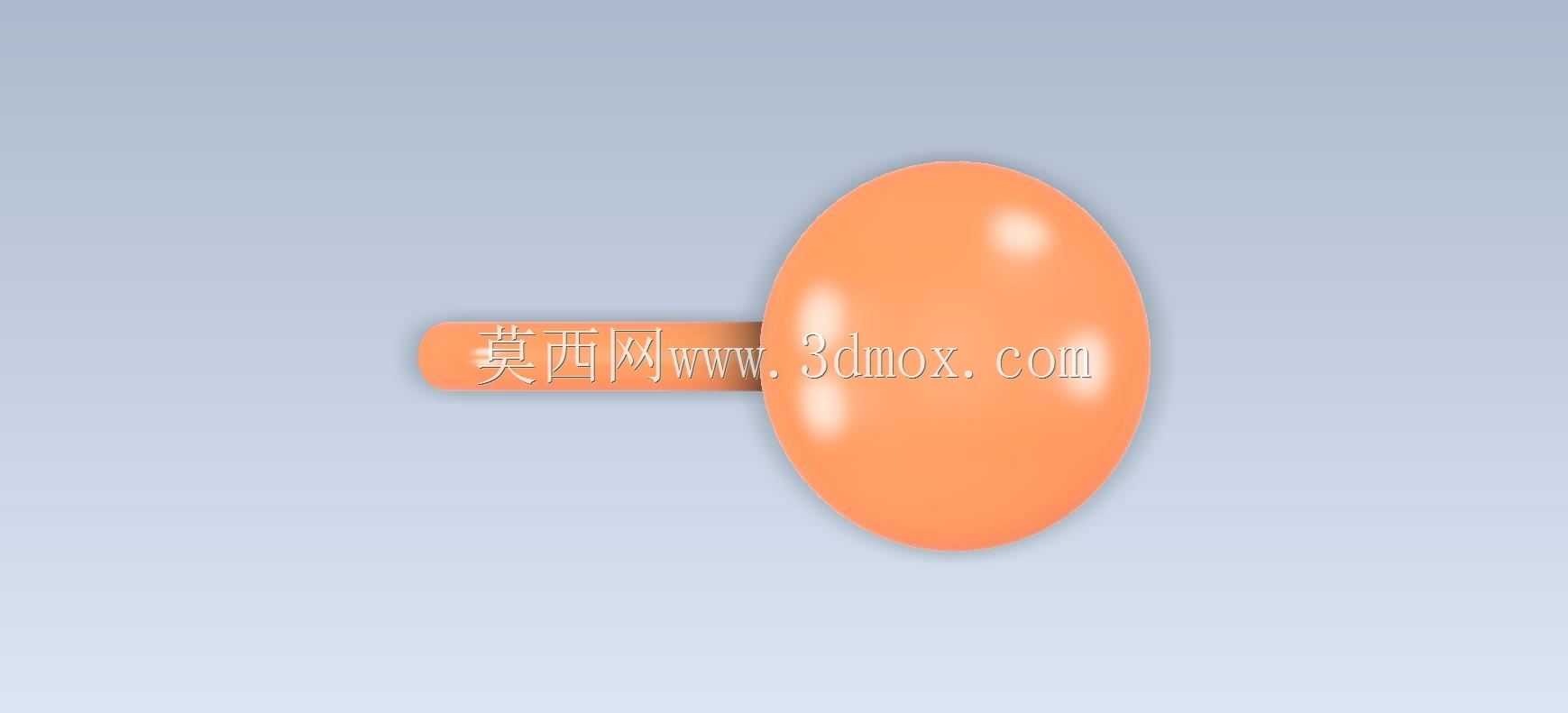

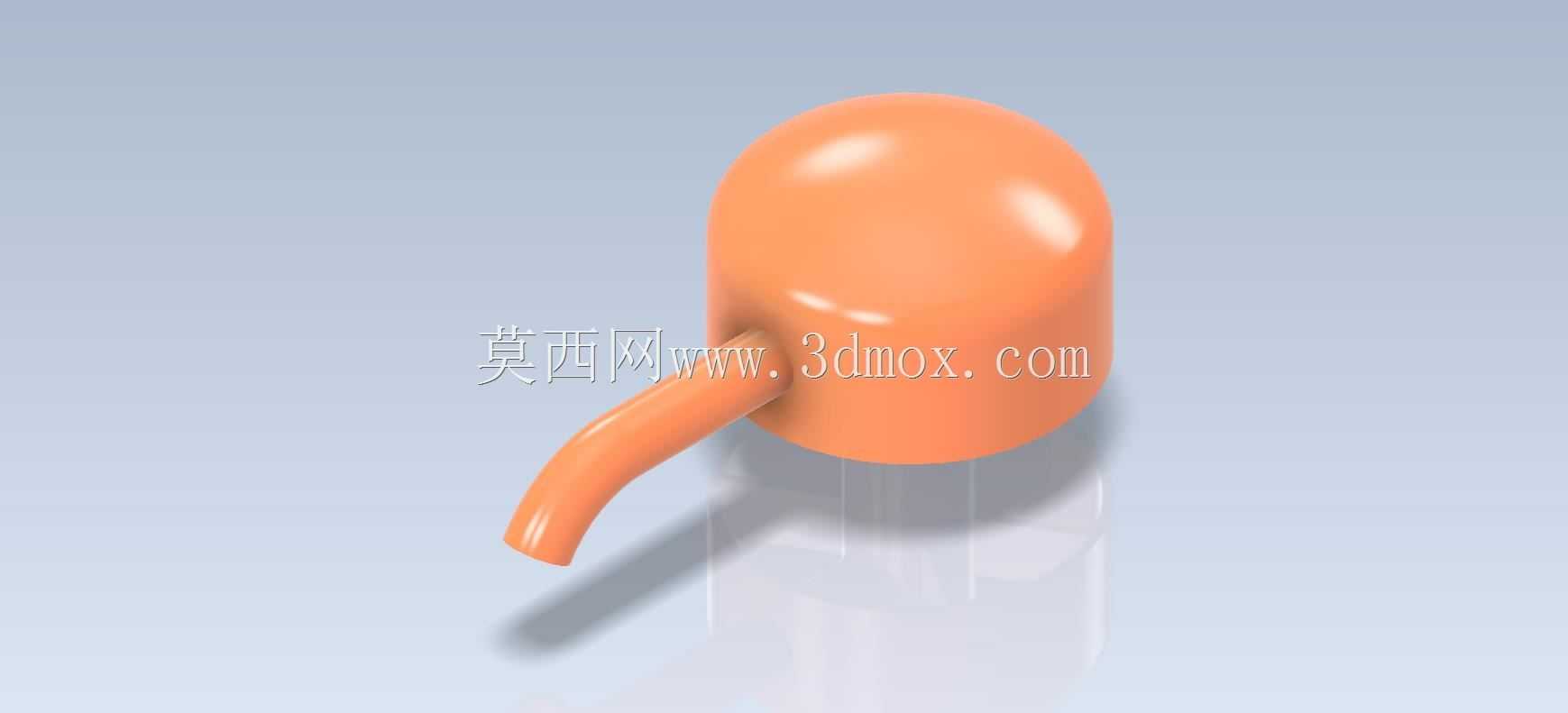

带侧置弯柄圆柱腔体练习构件

　　本次建模的带侧置弯柄圆柱腔体构件，是面向三维建模初学者的典型基础练习案例，同时也对应小型手动储液、导流类零部件的结构特征，在小型实验器具、家用手动加注工具、低压流体导流配件场景中都能找到对应结构的实际应用。从结构功能来看，主体圆柱腔体为核心容置空间，可承载少量流体、粉状介质或作为小型传动件的容纳腔，侧置的弯柄结构一方面可作为手动操作的握持施力部位，方便使用者转动、提拉整个构件，另一方面也可作为流体导流的延伸通道，当腔体内部盛装液体时，弯柄的中空流道可配合腔体实现定向倾倒导流，避免介质洒漏。

　　设计思路上，这类构件优先保证主体腔体的壁厚均匀性，圆柱段采用等壁厚设计，避免注塑或3D打印成型时出现缩痕、应力集中问题，弯柄与主体腔体的衔接位置做了平滑圆弧过渡，既消除了直角衔接的应力集中风险，也避免了清洁时的卫生死角，同时提升握持操作的手感，不会出现硌手的问题。弯柄的弯曲弧度经过反复调整，既保证握持时的力臂长度合理，手动转动构件时不需要施加过大的握持力，也保证作为导流通道时，介质流动的路径平滑，不会出现积液残留的问题。

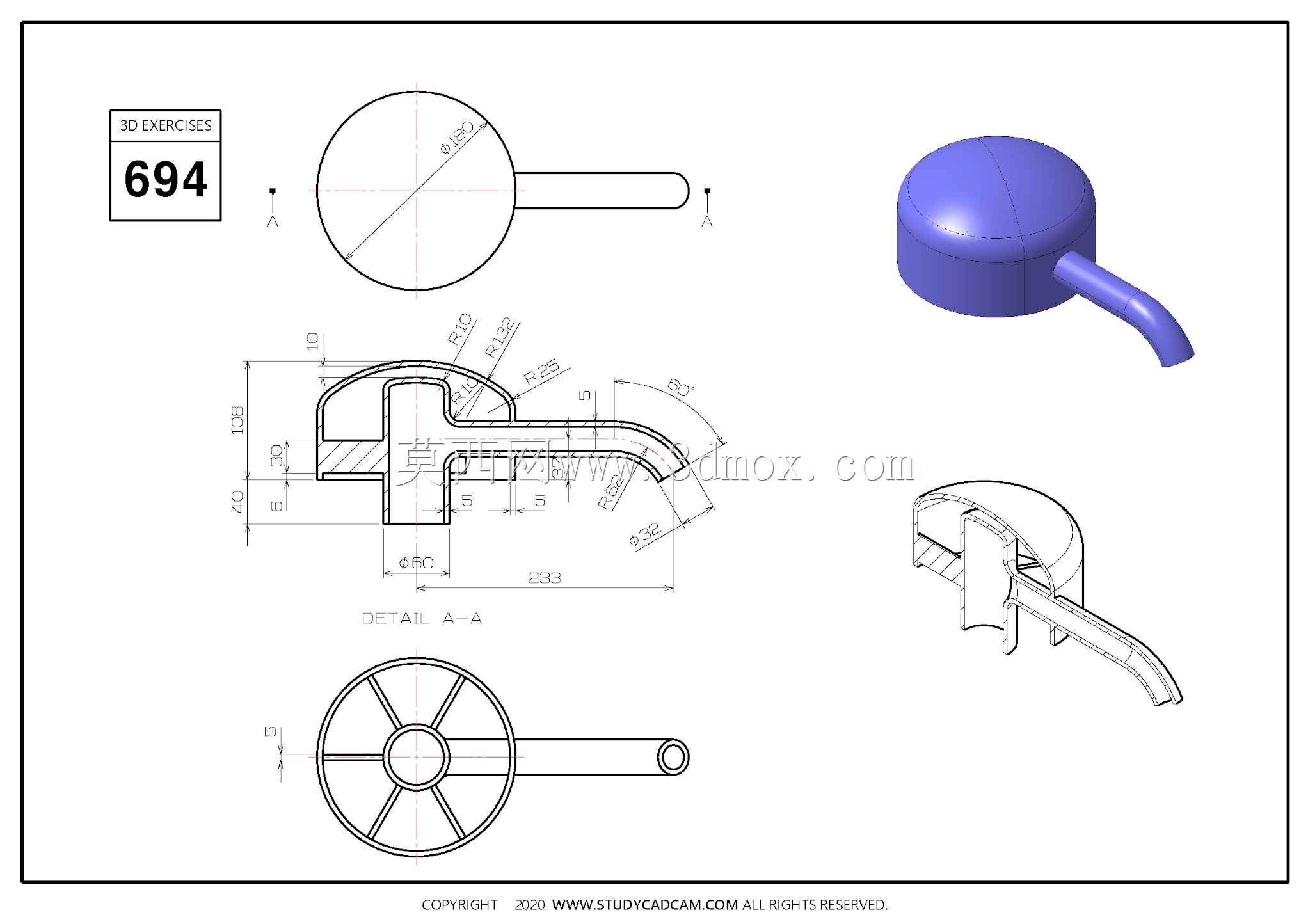

　　从外形尺寸与安装边界来看，主体圆柱腔体的直径与高度比例控制在1:1.2左右，这个比例既保证腔体拥有足够的容积，也不会因为高度过高导致构件放置时重心不稳，侧置弯柄的伸出长度控制在主体圆柱直径的0.8倍，避免弯柄过长导致构件整体占用空间过大，同时也不会因为过短导致握持施力不便。构件底部为平整平面，可直接放置在水平工作台面上，不需要额外的支撑结构，放置时的静摩擦系数足够，常规手动操作力度下不会出现滑移问题。弯柄的末端做了圆弧收边处理，没有尖锐棱角，操作时不会划伤操作人员，也不会在收纳时剐蹭其他物件。

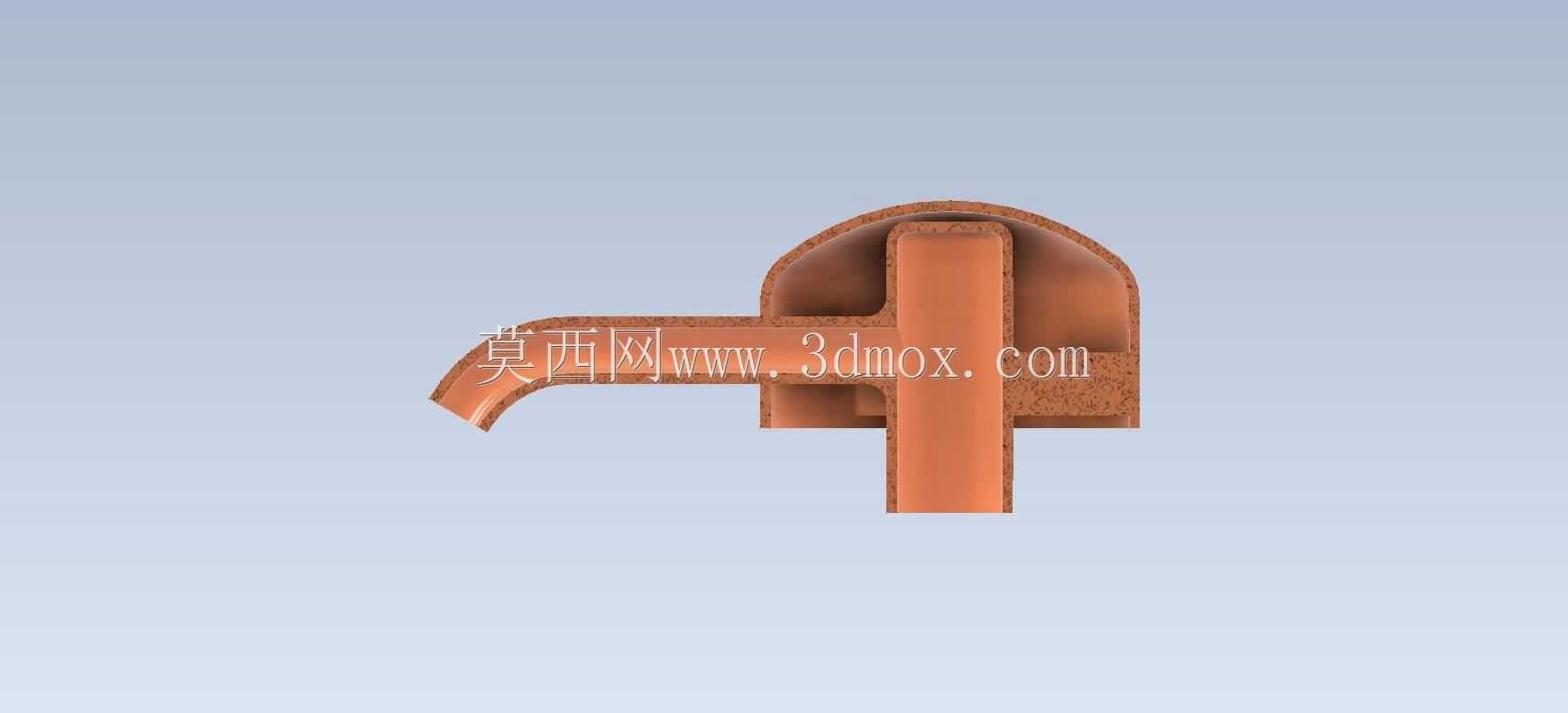

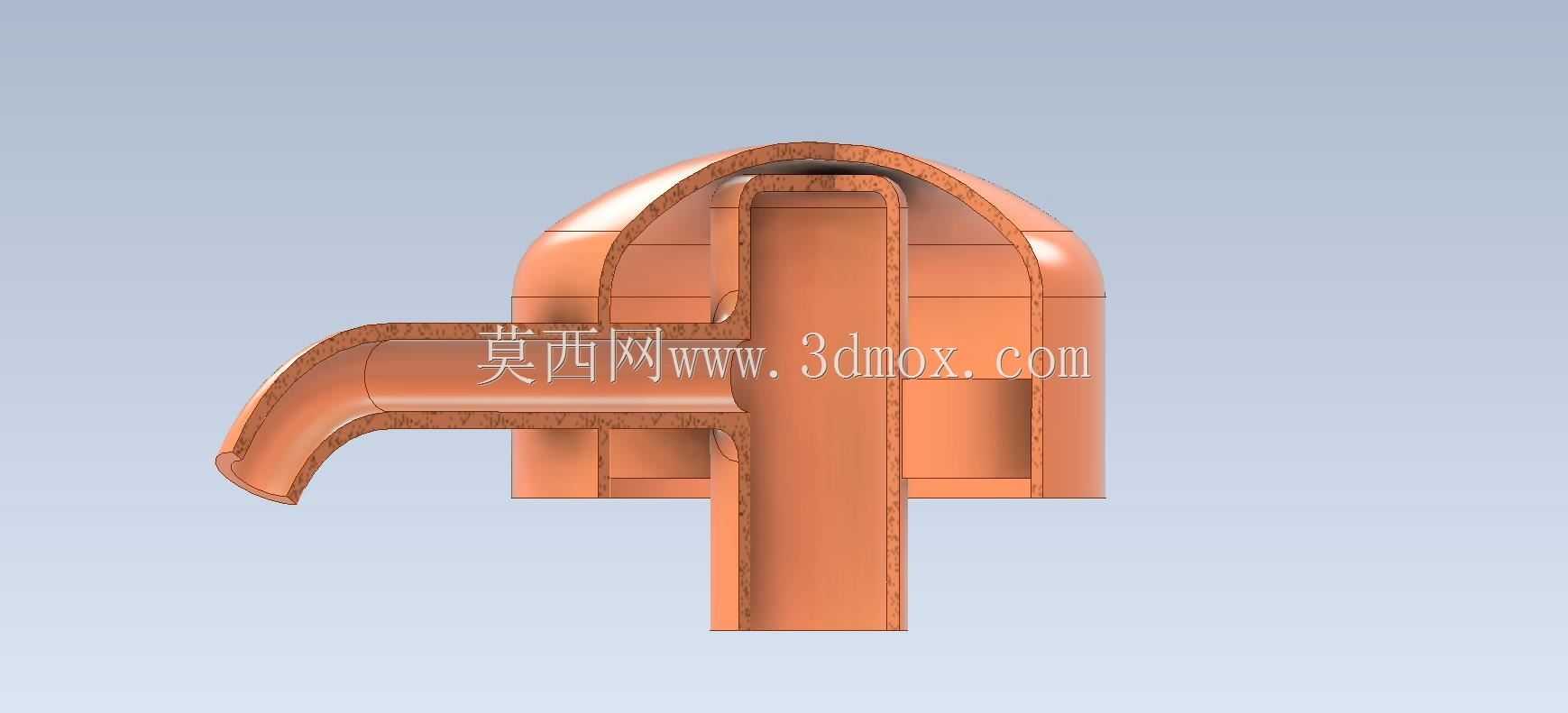

　　建模过程中需要重点关注几个结构细节：首先是弯柄与主体腔体的相贯线处理，必须保证两个特征衔接位置的曲面连续，不能出现破面、褶皱，否则后续导出工程图或者进行成型工艺分析时会出现错误；其次是腔体内部的圆角处理，腔体底部与侧壁的衔接位置采用小半径圆角过渡，既方便加工时的脱模，也避免介质残留；最后是整体壁厚的一致性，从主体腔体到弯柄位置的壁厚要保持均匀过渡，不能出现局部壁厚突变，否则无论是采用注塑加工还是3D打印成型，都会出现局部成型缺陷，影响构件的结构强度与外观质量。

　　这类基础构件的建模练习，核心是帮助建模者掌握圆柱特征、扫掠特征、圆角特征的组合使用方法，理解薄壁腔体类零件的设计要点，建立壁厚均匀、过渡平滑、避免应力集中的结构设计思维，这些设计逻辑可以直接迁移到后续的复杂容器类、操作手柄类零部件的设计工作中。在实际生产场景中，这类结构的零部件如果作为手动加注工具使用，通常会采用食品级PP或者尼龙材质加工，具备足够的结构强度与耐介质腐蚀性能，如果作为小型传动件的容纳外壳，则会采用ABS或者铝合金材质，兼顾轻量化与结构刚性。
