拱形双安装座弯管支撑连接结构件

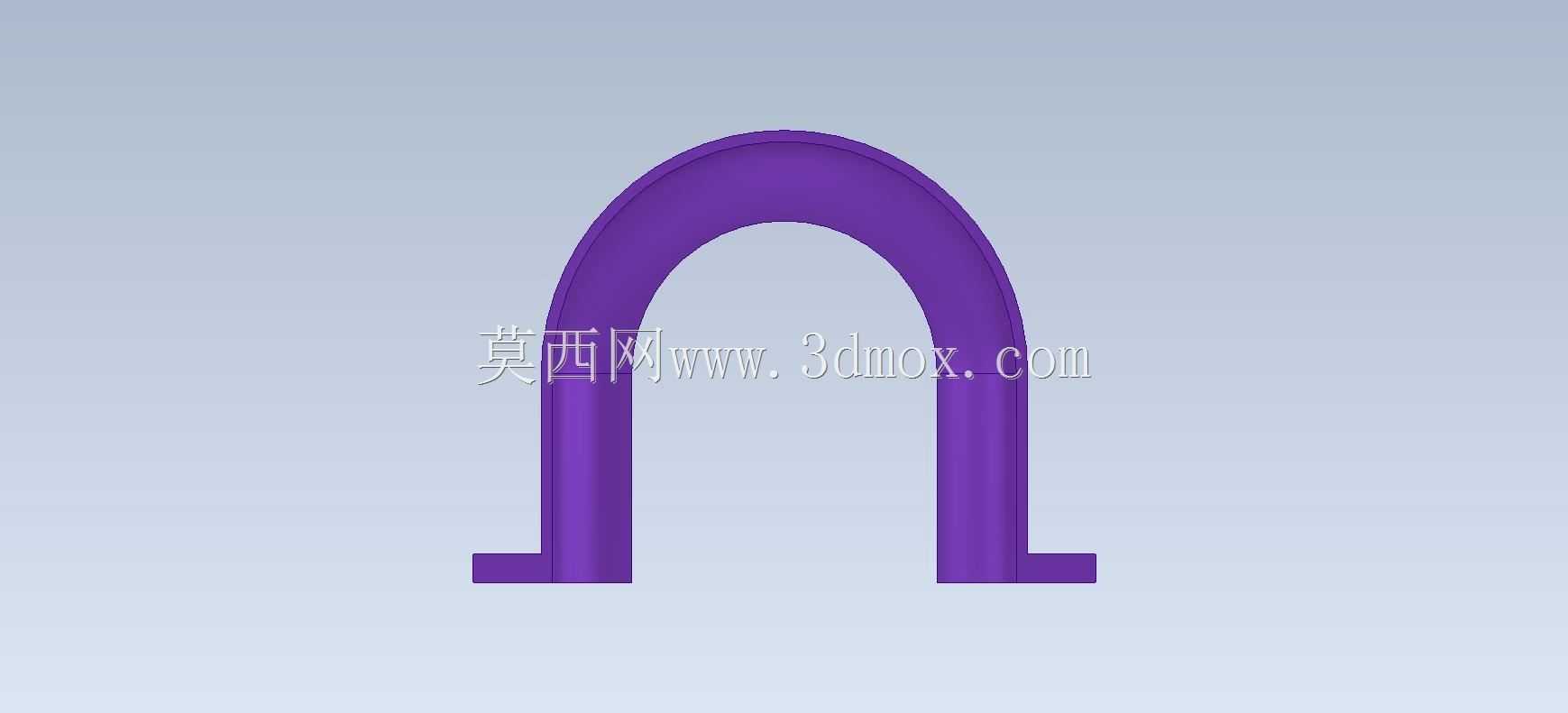

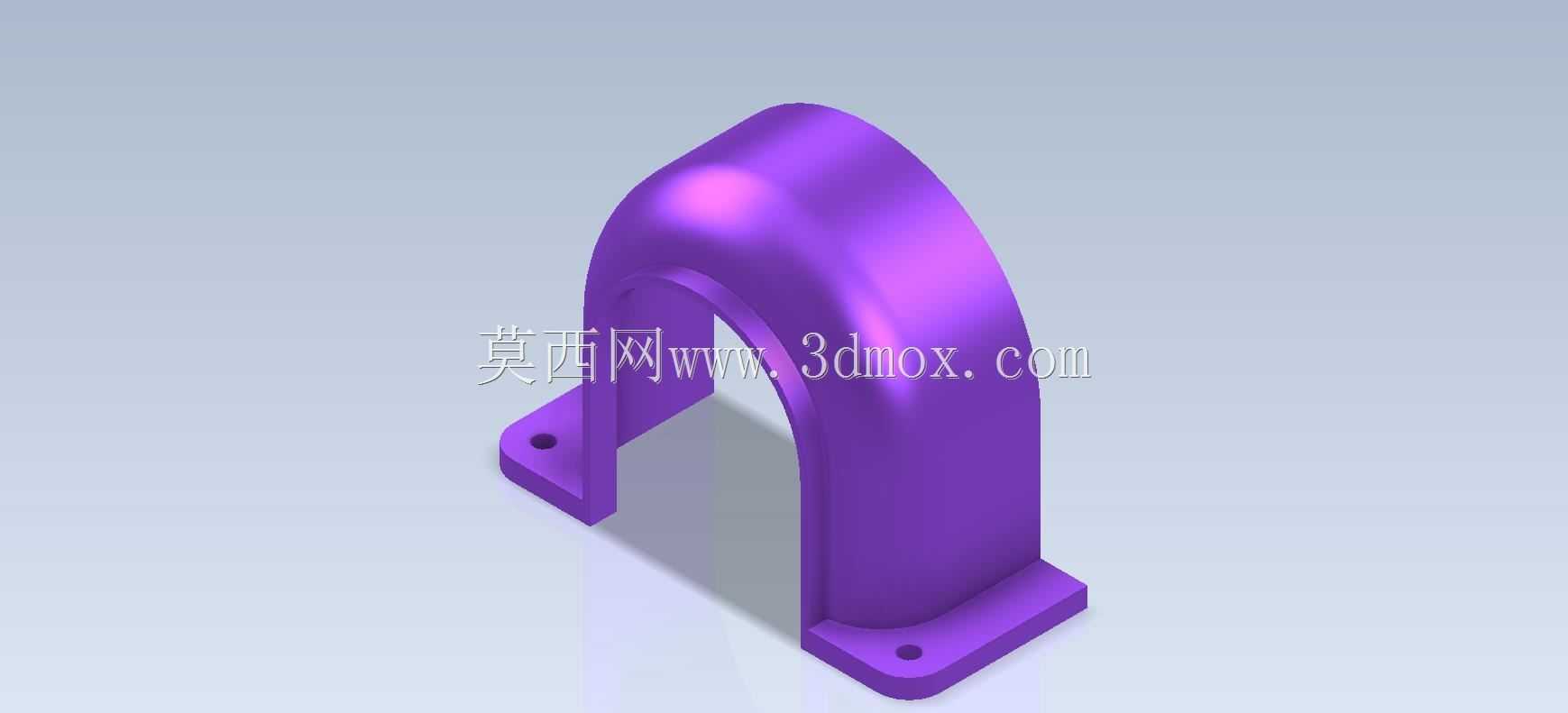

　　这类拱形弯管支撑件在流体输送管路布局、小型设备管线防护场景中应用十分广泛，常见于气动回路排布、小型液压管路走向固定、实验台气路管线支撑等工况，核心作用是为架空布设的硬质管路提供稳定的支撑点位，避免管路长距离悬空后受介质脉动、设备振动影响出现接头松脱、管路疲劳开裂的问题。从结构设计逻辑来看，主体采用等壁厚拱形弯弧过渡，没有尖锐的直角转折，一方面能匹配对应外径管路的弯曲走向，让支撑面和管路外壁实现更大面积的贴合，减少局部应力集中；另一方面弧形结构自身的抗形变能力优于直角弯折结构，在承受管路垂向载荷、侧向振动冲击时，能将受力均匀分散到两侧的支撑臂上，不会在转角位置出现应力断裂的隐患。两侧的安装座采用差异化设计，一侧为带单安装孔的立式支脚，

　　另一侧为带单安装孔的卧式法兰底座，这种非对称安装布局是为了适配两类不同的安装基准面：立式支脚可固定在垂直立面的安装型材或设备侧壁上，卧式法兰底座可固定在水平安装台面或设备基座平面上，能在转角位置的狭小安装空间内完成固定，不需要额外加工转接安装板，大幅降低现场安装的适配难度。设计过程中需要重点把控几个核心尺寸边界：首先是拱形内弧的曲率半径，必须和被支撑管路的弯曲半径保持匹配，误差控制在合理范围内才能保证支撑贴合度，避免出现线接触导致的管路压损；其次是两侧安装孔的中心距，要和现场安装基准面的预留孔位完全对齐，孔位公差按照机械安装通用标准选取，避免出现安装错位无法装配的问题；再者是安装座的厚度，要根据支撑管路的满载重量、

　　振动加速度参数核算，保证螺栓锁紧后安装座不会出现翘曲变形；最后是弯管主体的壁厚，要兼顾结构强度和整体重量，壁厚过薄会导致支撑刚性不足，管路振动时支撑件自身出现共振，壁厚过厚则会增加不必要的材料成本和整体重量。实际选型使用时，需要先确认被支撑管路的外径、弯曲半径，再核对安装位置的两个基准面的相对位置，确保支撑件安装后，管路能自然搭放在支撑弧面上，不会出现强制掰弯管路装配的情况。这类支撑件和普通的管夹类固定件不同，它不需要完全抱紧管路，主要承担管路的垂向支撑载荷，同时允许管路在温度变化时存在微小的轴向伸缩位移，避免管路热胀冷缩时被刚性约束产生额外内应力。在建模过程中，弯弧段和两侧直臂、安装座的衔接位置都做了圆角过渡处理，

　　消除加工应力集中点，不管是采用机加工还是3D打印、注塑成型工艺，都能避免转角位置出现成型缺陷。安装孔采用沉孔设计，螺栓锁紧后螺栓头不会突出安装座表面，避免和周边其他构件产生干涉，同时沉孔的深度要匹配对应规格螺栓的头部高度，保证锁紧后螺栓完全沉入孔内。整体结构没有复杂的异形曲面，加工工艺性好，采用金属材质加工时可通过弯管成型后焊接安装座的方式制作，采用工程塑料制作时可直接一体注塑成型，适合批量生产应用。在设备内部管路排布时，这类支撑件通常布置在管路弯曲段的下方或侧方，每隔一段距离设置一个支撑点位，将管路的自重和振动载荷传递到设备主体结构上，有效提升管路系统的运行稳定性，减少管路接头处的疲劳损坏概率，延长整套流体回路的维护周期。
