双孔弯折连接摇臂机械构件

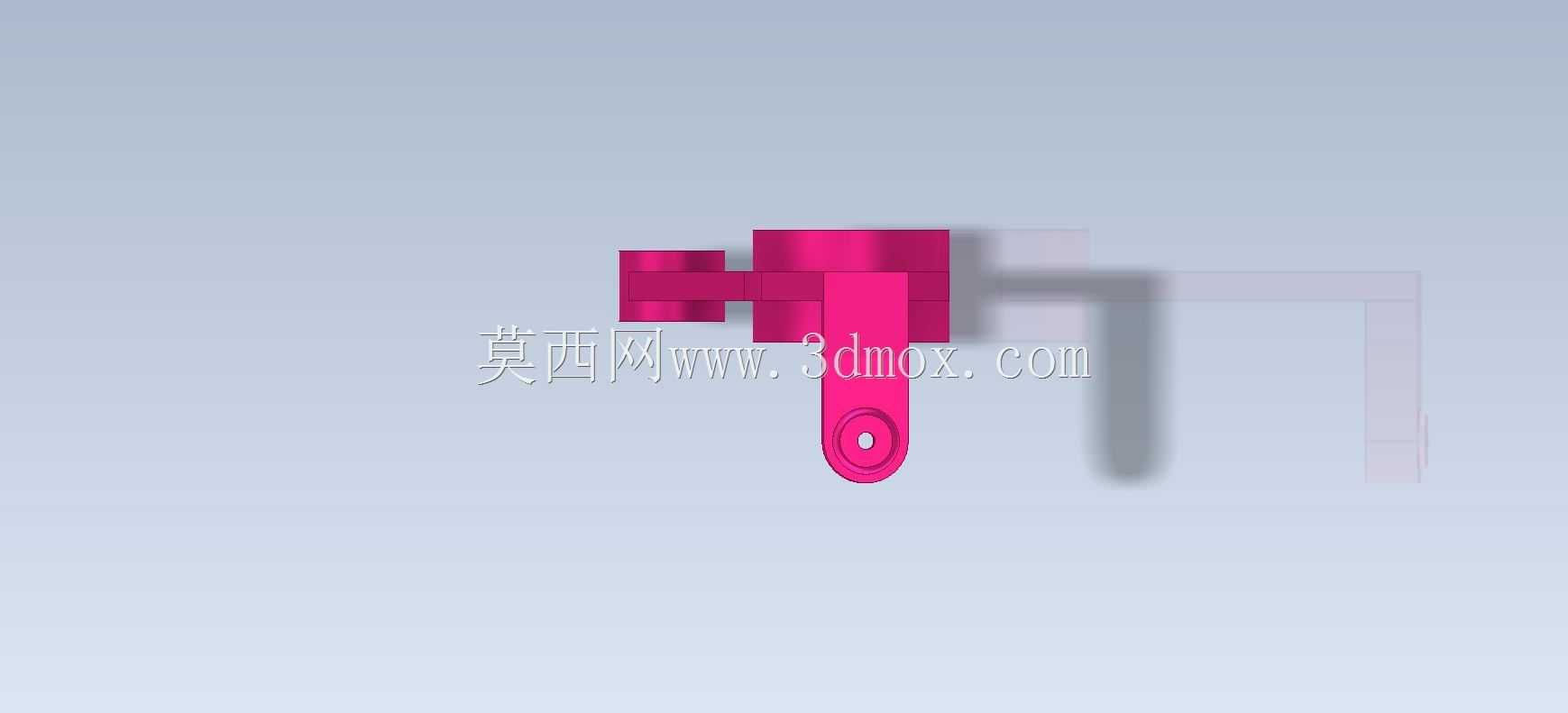

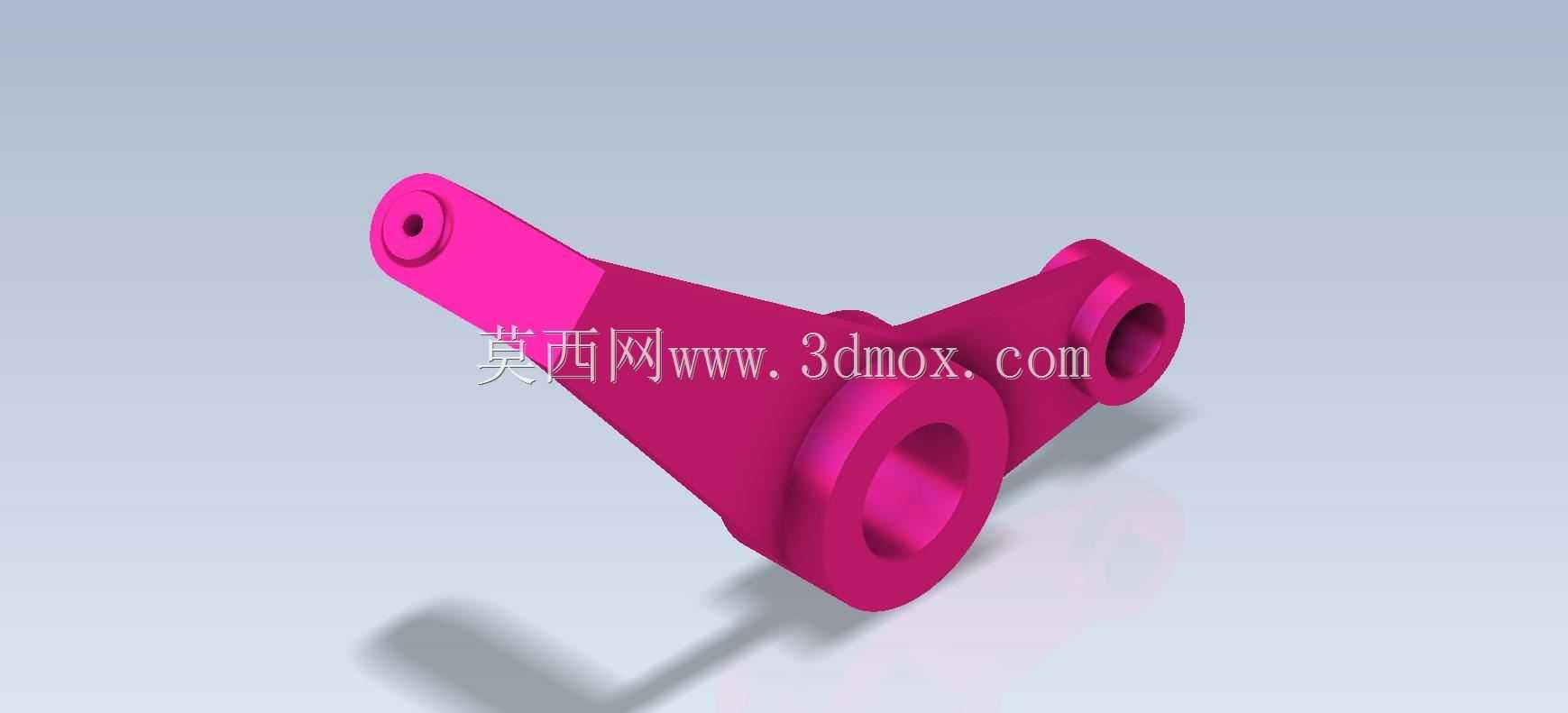

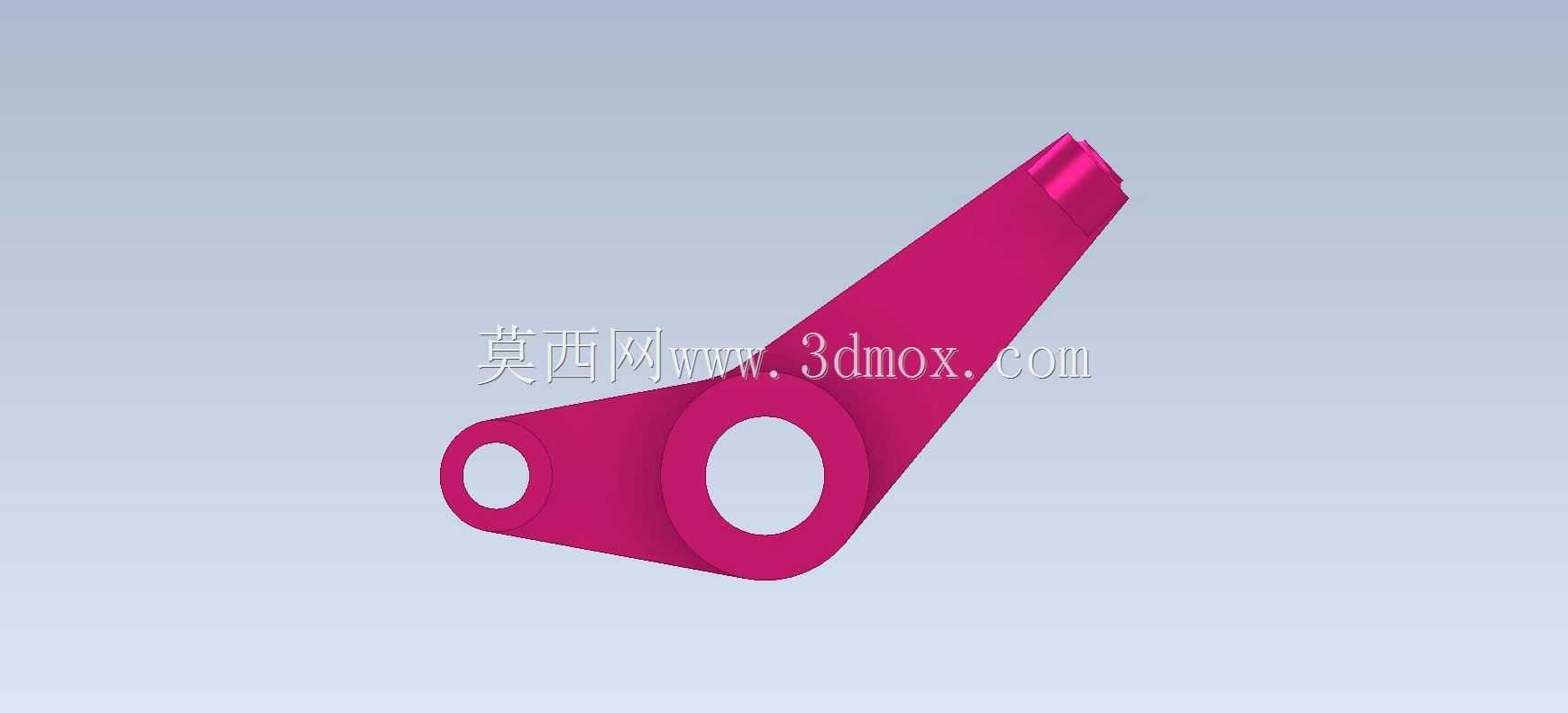

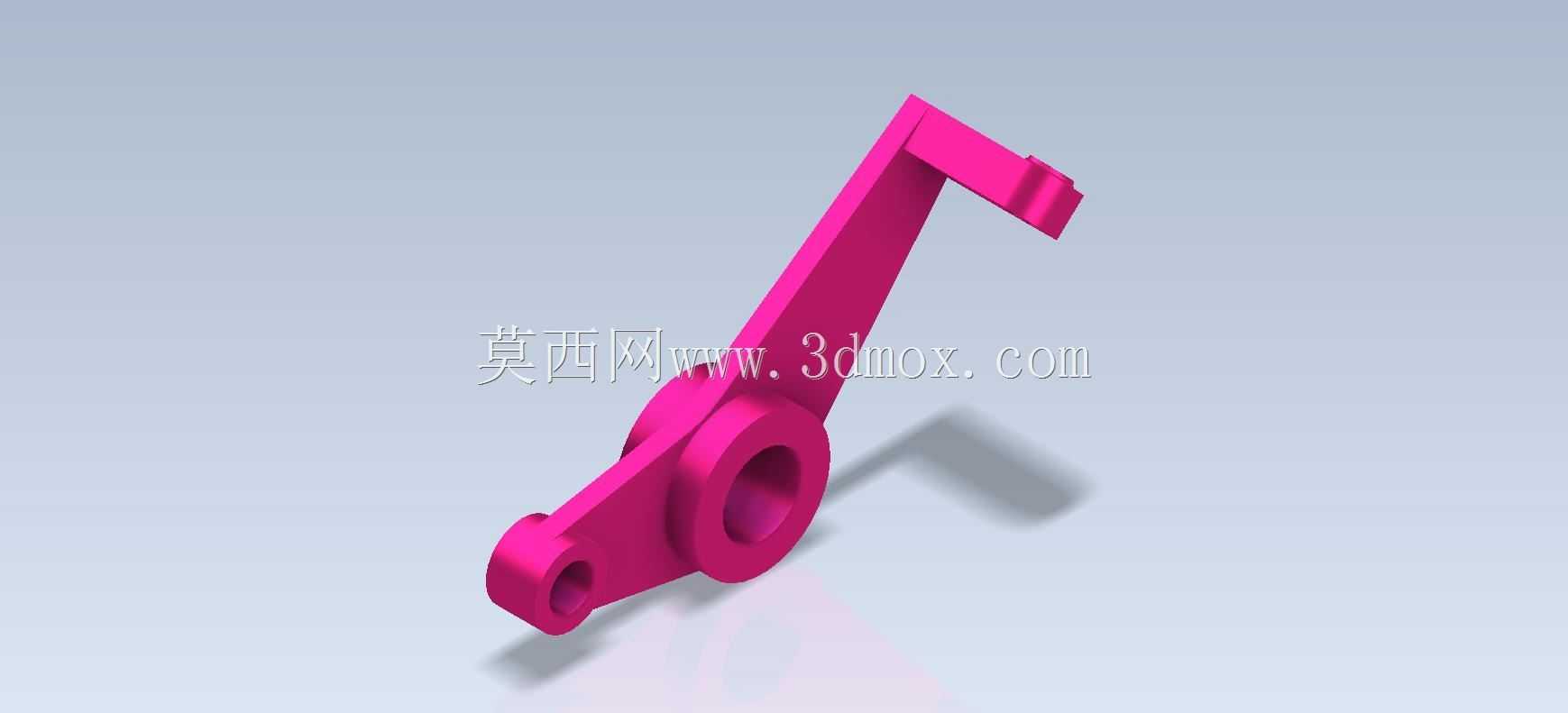

　　该类弯折型双孔铰接摇臂构件，在轻工自动化输送线、小型包装设备的间歇传动机构中应用十分普遍，常作为执行端与动力端之间的力传递中间件，承担小行程往复摆动的动作输出任务，相比直杆型连杆，其弯折构型能够在有限安装空间内避让周边管线、相邻构件，无需额外增设导向支座即可完成非同轴点位的动力衔接，大幅压缩机构整体排布空间。从结构设计逻辑来看，构件主体采用等截面弯折臂身设计，臂身截面为矩形带圆角过渡，既保证了摆动过程中的抗扭刚度，又避免了直角应力集中带来的疲劳断裂风险；臂身两端分别设置同轴度要求较高的铰接孔位，大直径端孔用于与设备固定支座的销轴配合，作为整个摇臂的摆动回转支点，孔内可镶嵌自润滑铜套以降低长期往复转动的磨损量，

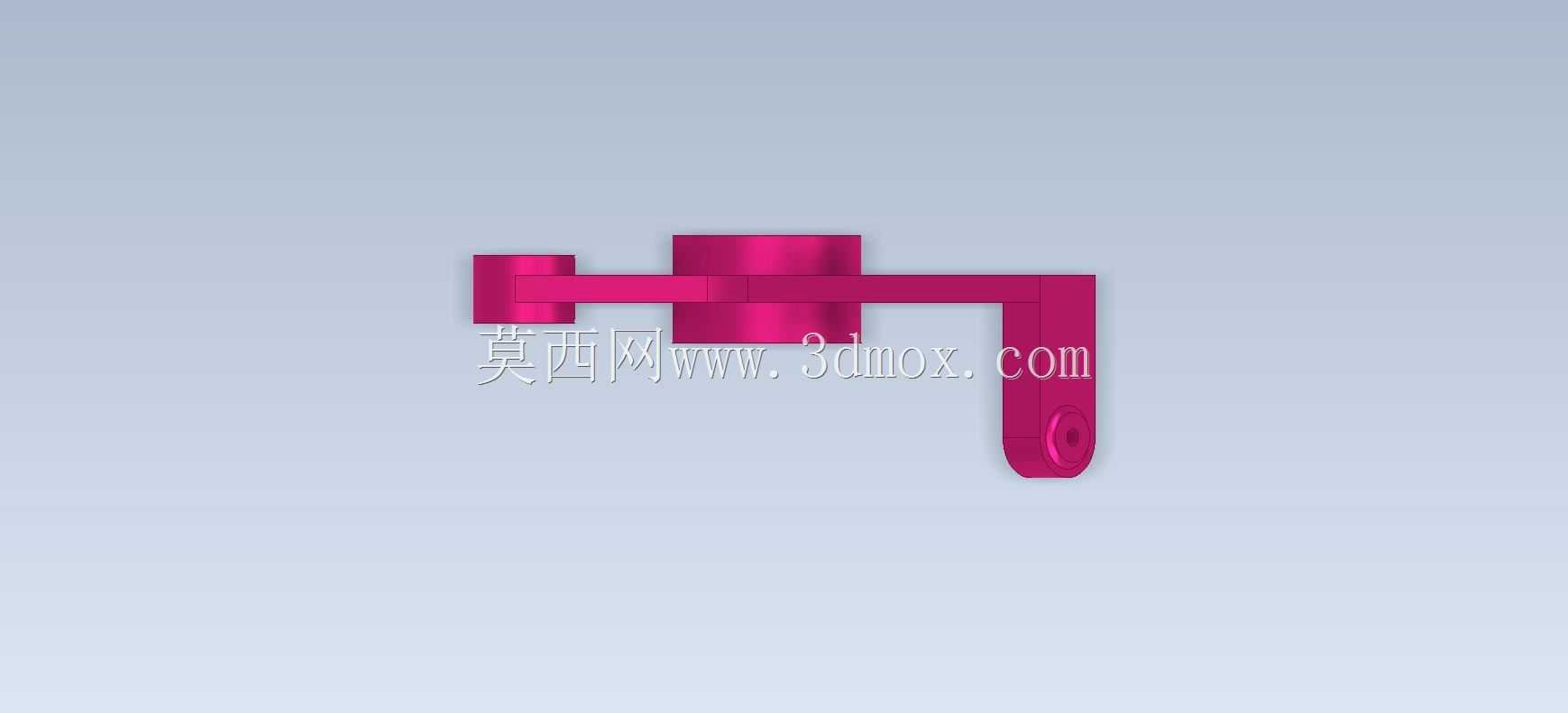

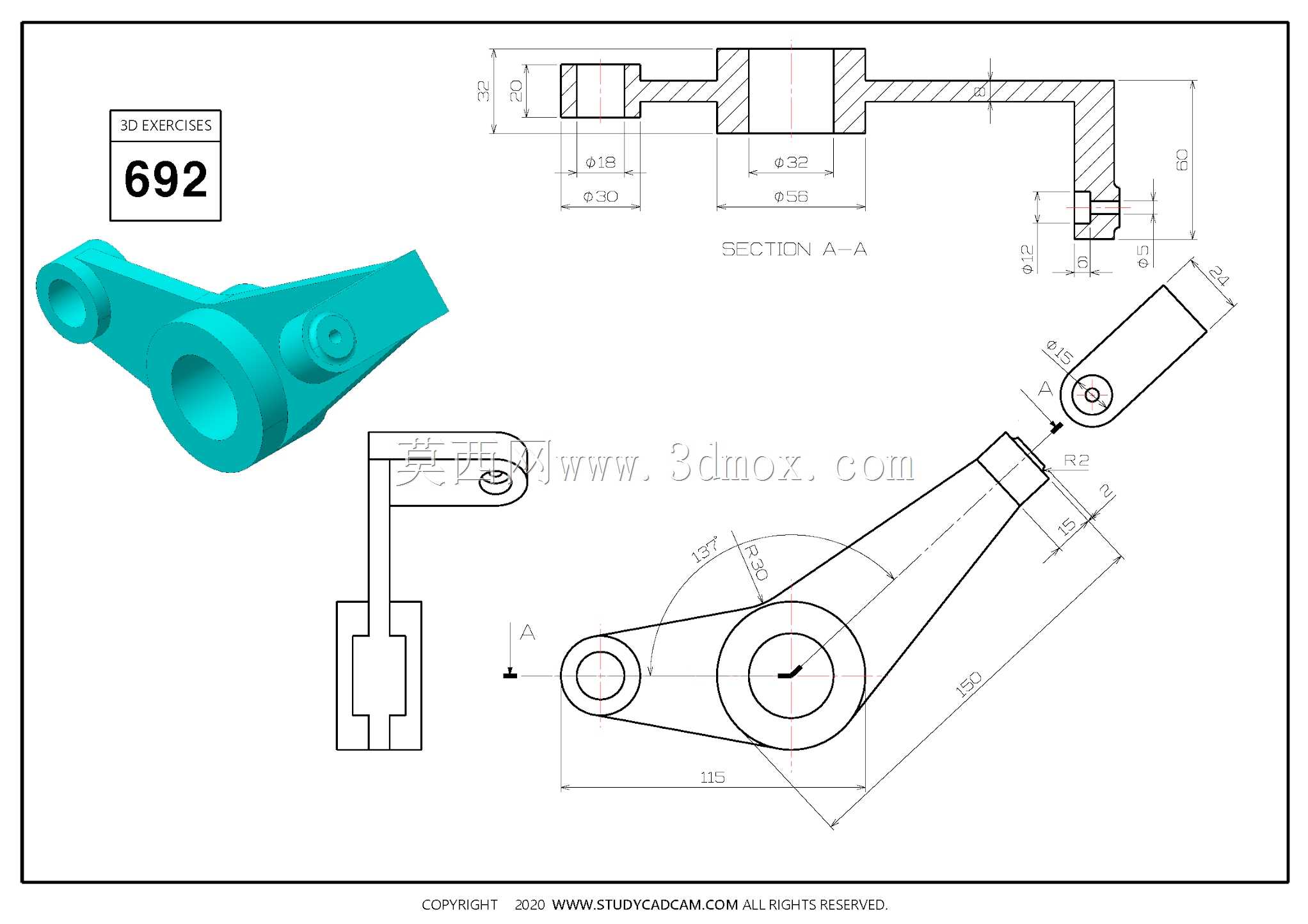

　　小直径端孔用于与执行端的连杆或者推杆铰接，将回转摆动转化为执行部件的直线往复动作，臂身上延伸出的弯折支耳结构，可用于安装触发限位开关的碰块，或是挂载复位拉簧，无需在臂身额外加工安装凸台，减少了二次加工工序。在安装边界层面，大端铰接孔的轴向长度需匹配支座耳板的间距，安装时销轴穿入后需在端部加装开口销防脱，预留的轴向窜动间隙控制在0.1mm到0.2mm之间，既避免转动卡滞，又防止摆动过程中出现横向窜动影响动作精度；小端铰接孔的连接销轴需根据配套连杆的孔径选配，安装后需保证摇臂在全行程摆动范围内，臂身与周边固定构件的最小间隙不小于3mm，防止设备运行振动过程中出现剐蹭干涉。从建模实操角度来看，绘制该构件时需先确定两个铰接孔的中心距、

　　弯折臂的空间夹角这两个核心参数，先绘制臂身的中心轨迹线，再基于轨迹线扫描生成臂身主体，之后对两个孔位的凸台进行拉伸切除，最后对所有锐边进行倒圆角处理，圆角半径根据臂身厚度选取，通常为壁厚的0.2到0.3倍，避免热处理或者受力时出现应力开裂。这类构件在实际工况中承受的载荷多为交变循环载荷，选材时多选用45号钢经调质处理，表面做发黑防锈处理，若用于食品、医药类有洁净要求的设备场景，也可选用304不锈钢材质，无需额外表面处理即可满足卫生级要求。在机构调试阶段，需先手动盘车验证摇臂全行程摆动无卡滞，再逐步加载运行，检查铰接孔位的温升情况，若温升过高需及时调整铜套配合间隙或是补充润滑脂，避免长期干磨导致孔位磨损失效。
