多铰接耳式机械连接支撑构件

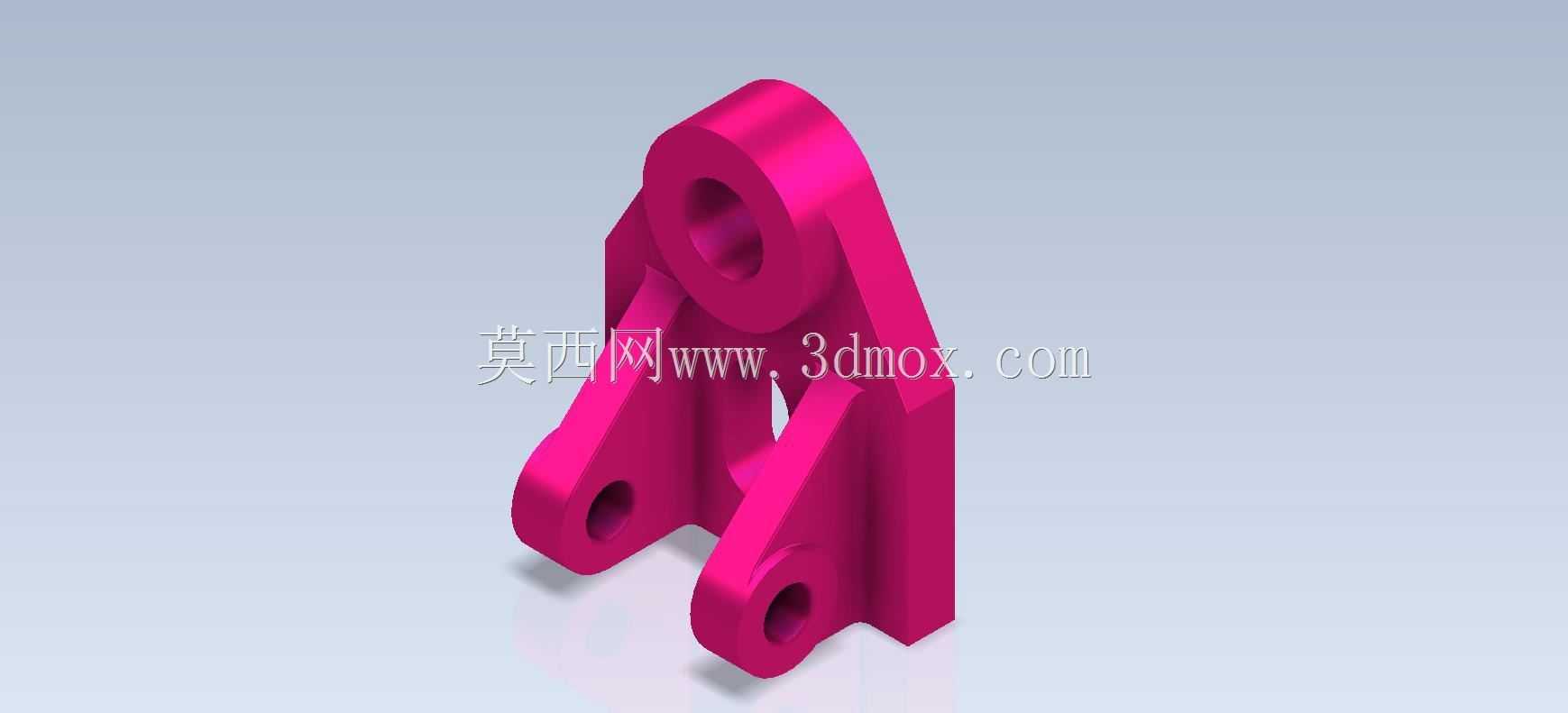

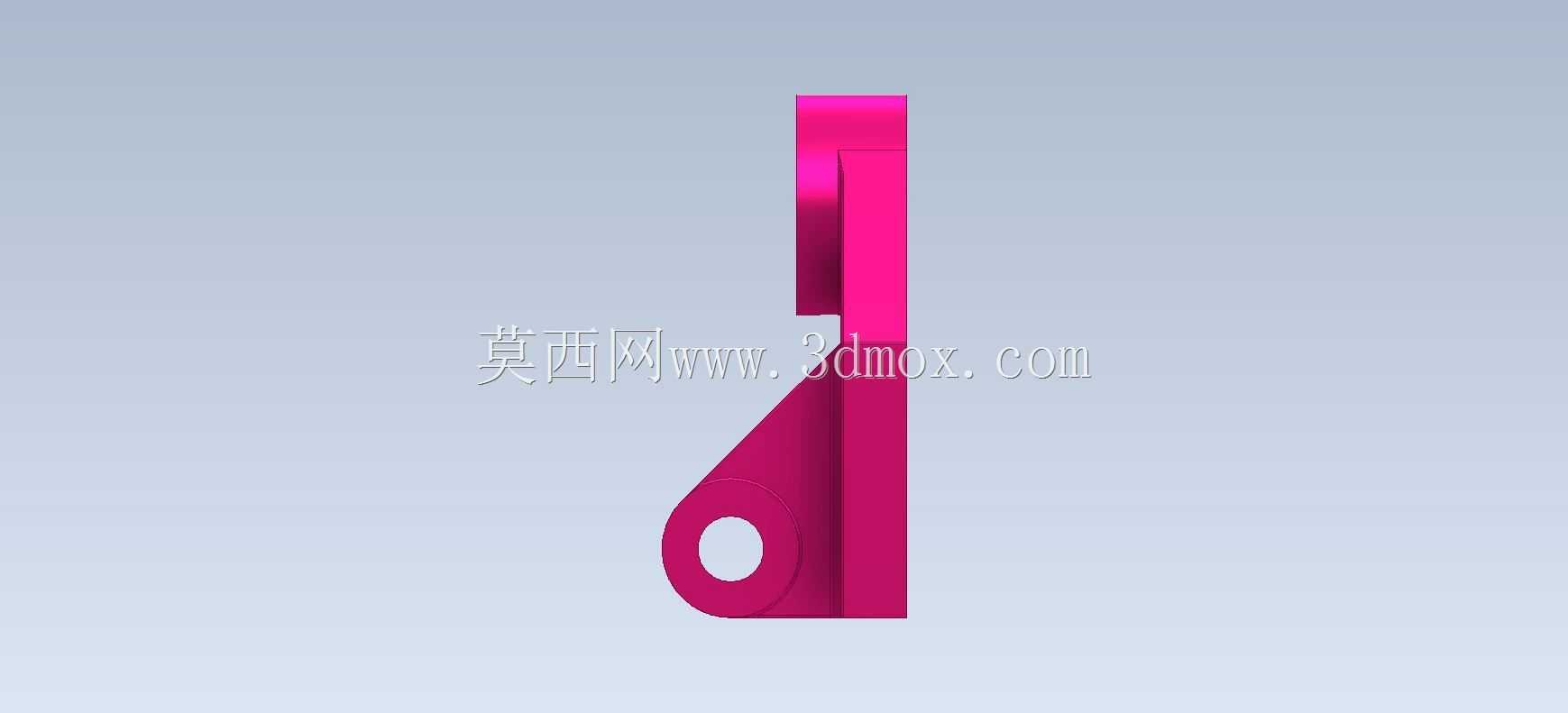

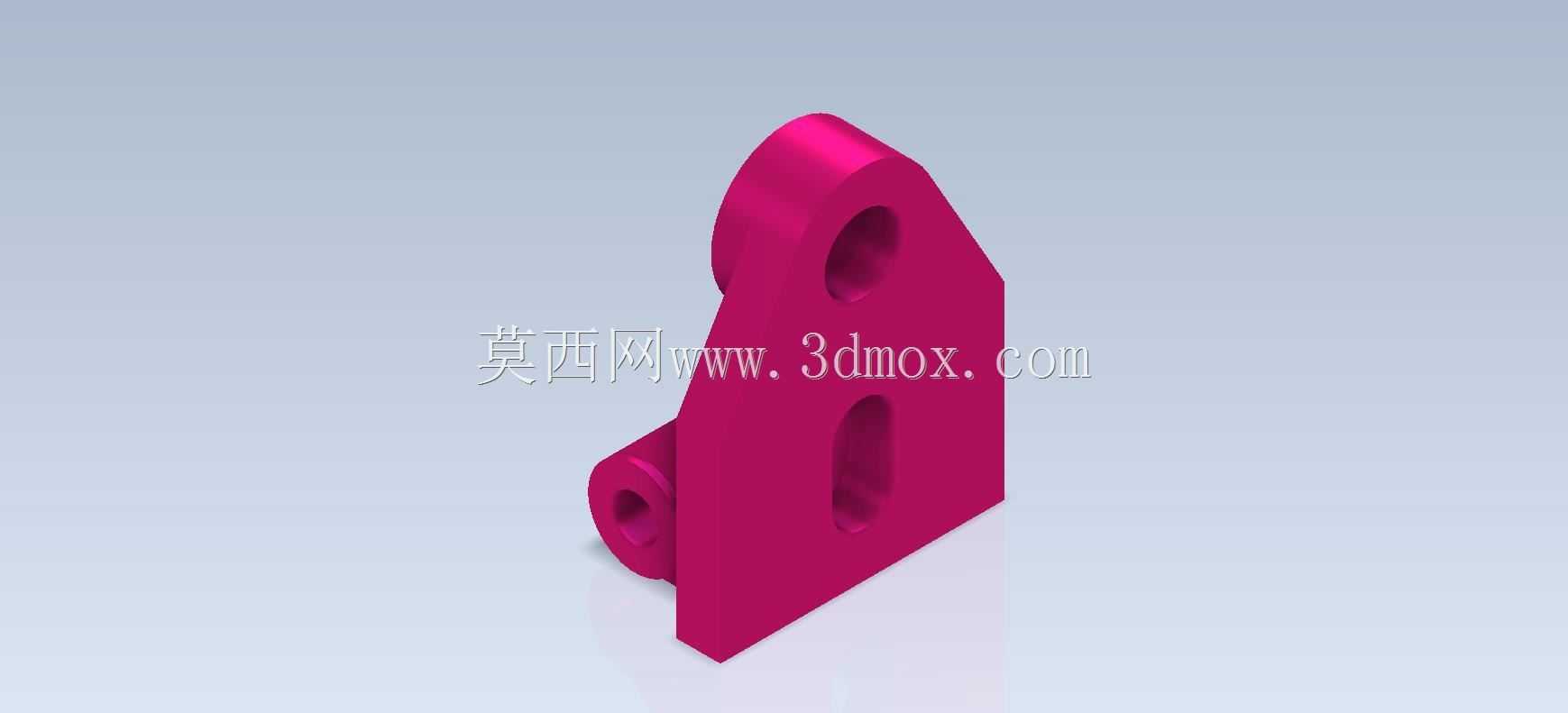

　　这类多铰接耳支撑构件，在轻工自动化输送线、小型工装夹具的连杆传动组里应用极广，日常做设备改型时经常会碰到类似的结构需求，它的核心作用是在多组联动杆件之间做中间传力节点，同时承担相邻两个运动副的定位支撑，避免连杆传动过程中出现侧向偏移、运动卡滞的问题。从结构上看，构件主体采用一体式实体结构，没有拼接焊缝，整体刚性表现更好，能承受传动过程中反复的交变拉压载荷，不会因为长期往复运动出现连接位松动的问题。上部设置的大直径铰接孔，主要用于和设备主固定端的销轴配合，作为整个构件的旋转基准，孔位的同轴度公差需要控制在0.02mm以内，才能保证转动时没有旷量；下部两个分叉的支耳各带一个铰接孔，分别连接两组独立的传动连杆，

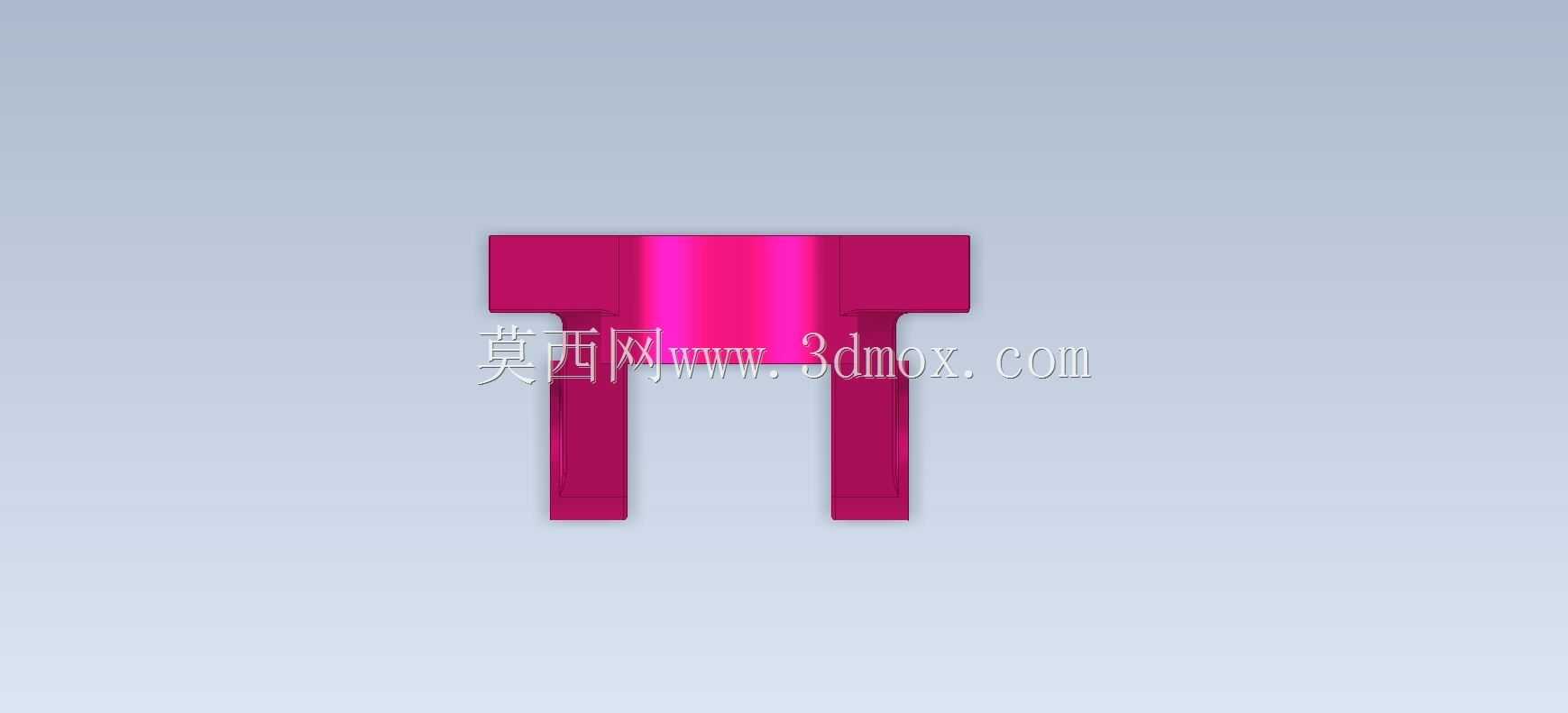

　　两个支耳的孔位轴线和上部主孔的轴线保持平行，平行度公差控制在0.03mm范围内，避免连杆运动时出现别劲的情况。设计这类构件的时候，首先要根据整套连杆机构的传力扭矩计算各部位的壁厚，主孔周边做了加厚处理，因为这个位置是应力集中最明显的区域，日常传动中所有的载荷都会通过这个孔位传递到固定端，加厚处理能有效降低应力集中系数，避免长期使用出现疲劳裂纹。两个分叉支耳的间距，是根据配套连杆的端部宽度来确定的，安装时连杆端部嵌入支耳中间的空隙，通过销轴贯穿连接，支耳外侧和连杆端部之间预留0.5mm的间隙，既不会因为间隙过大出现传动晃动，也不会因为间隙过小导致转动摩擦阻力增大。构件的安装边界需要注意，

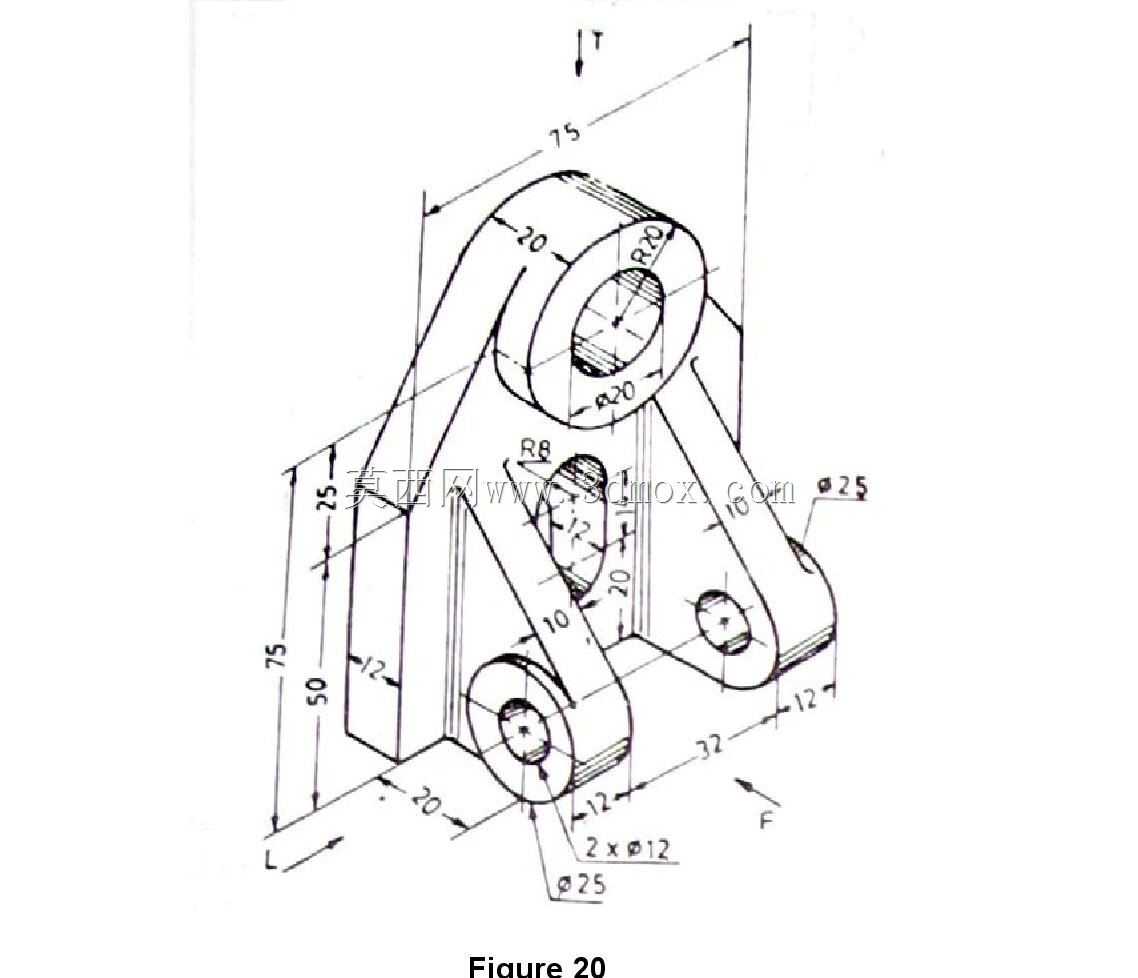

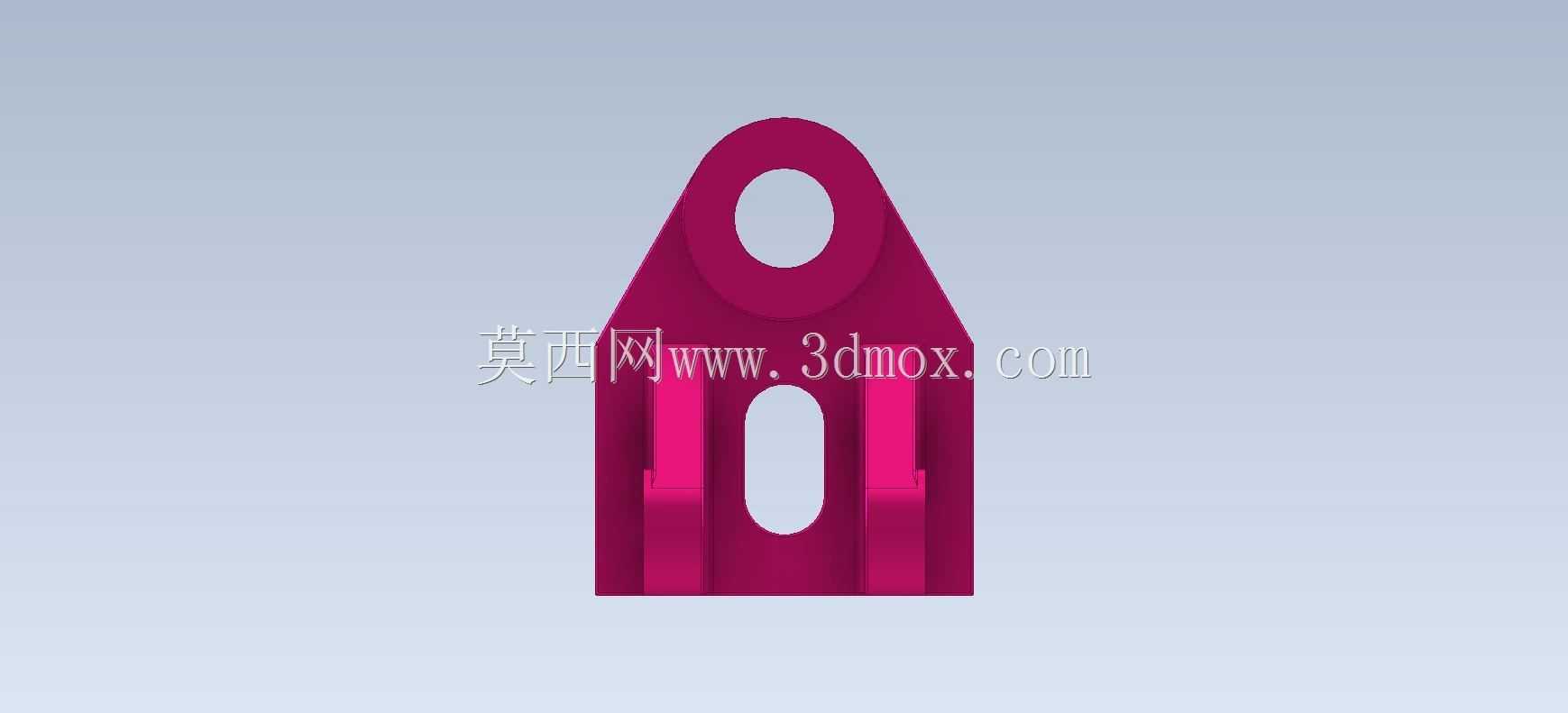

　　上部主孔的销轴固定端需要预留至少10mm的轴向固定空间，用于安装轴用挡圈或者锁紧螺母，下部两个支耳的外侧也要预留足够的连杆摆动空间，避免连杆运动到极限位置时和周边的设备框架发生干涉。从建模逻辑来看，做这类练习件的时候，首先要确定三个铰接孔的中心距参数，这是整个构件的核心尺寸基准，中心距的误差会直接影响整套连杆机构的运动行程精度，之后通过拉伸做出主体的基本轮廓，再对各个孔位做倒角处理，去除锐边，避免安装时划伤操作人员，同时在支耳和主体连接的位置做圆角过渡，进一步降低应力集中的影响。这类构件在实际使用中，通常会采用45号钢加工制作，表面做发黑处理提升防锈能力，铰接孔内可以加装铜套，减少销轴转动时的磨损，后期维护时只需要更换铜套就可以，

　　不用整体更换构件，能有效降低设备的维护成本。在做结构校验的时候，需要重点校核三个孔位之间的位置精度，以及支耳部位的抗剪切强度，尤其是当设备传动速度较快、传力较大的时候，支耳根部的强度如果不足，很容易在反复载荷下出现断裂，导致整套机构停机。另外，构件的外形没有多余的冗余结构，在保证强度的前提下尽可能缩减了整体体积，不会占用过多的设备安装空间，很适合在空间紧凑的小型自动化设备里使用，比如小型包装设备的送料连杆组、工装夹具的夹紧联动机构里，都能看到这类结构的身影。做这类基础结构的建模练习，核心是掌握从机构运动参数反推零件结构尺寸的思路，而不是单纯画个外形，要考虑每个尺寸对应的实际装配需求、强度需求，这样建出来的模型才具备实际工程价值，而不是只能做展示用的外观模型。
