机械安装支座类基础练习三维建模作品

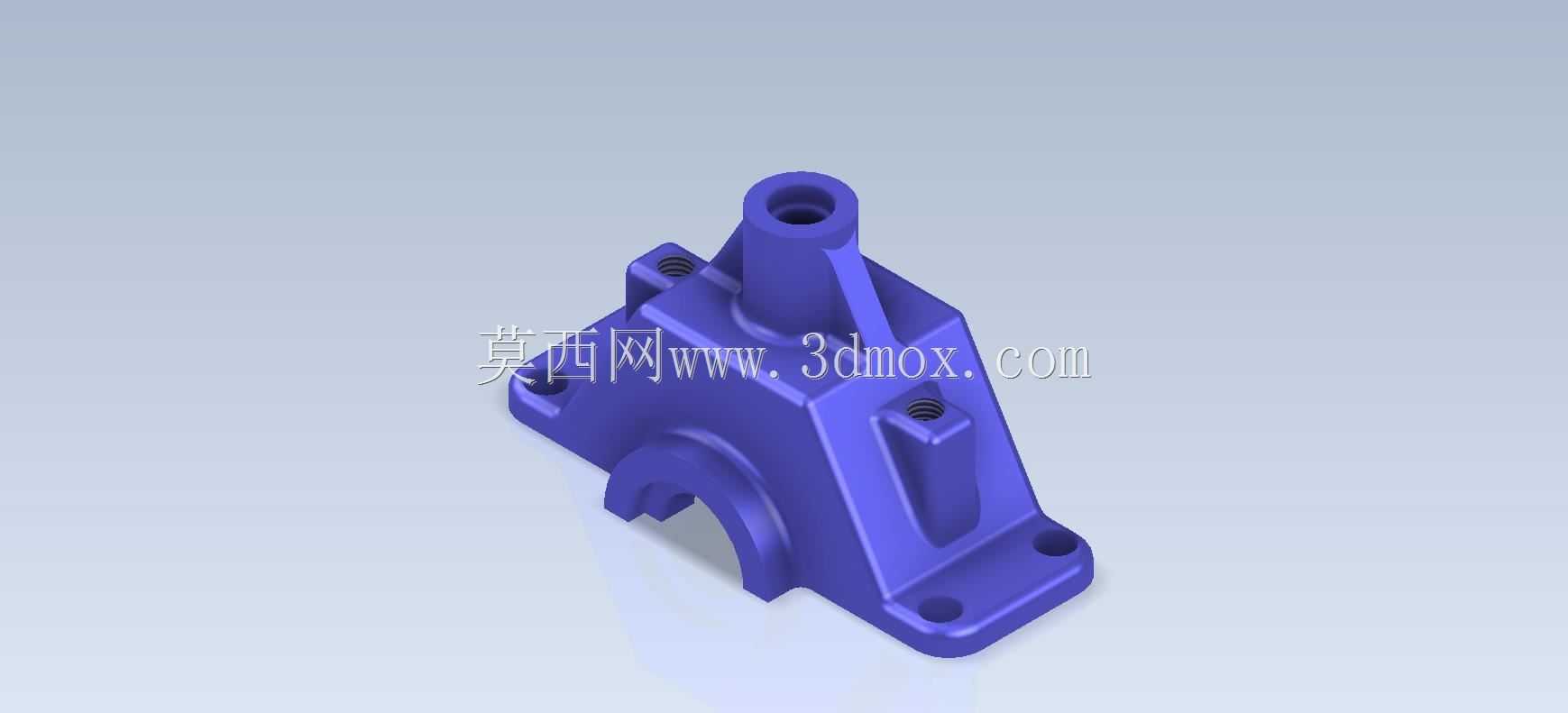

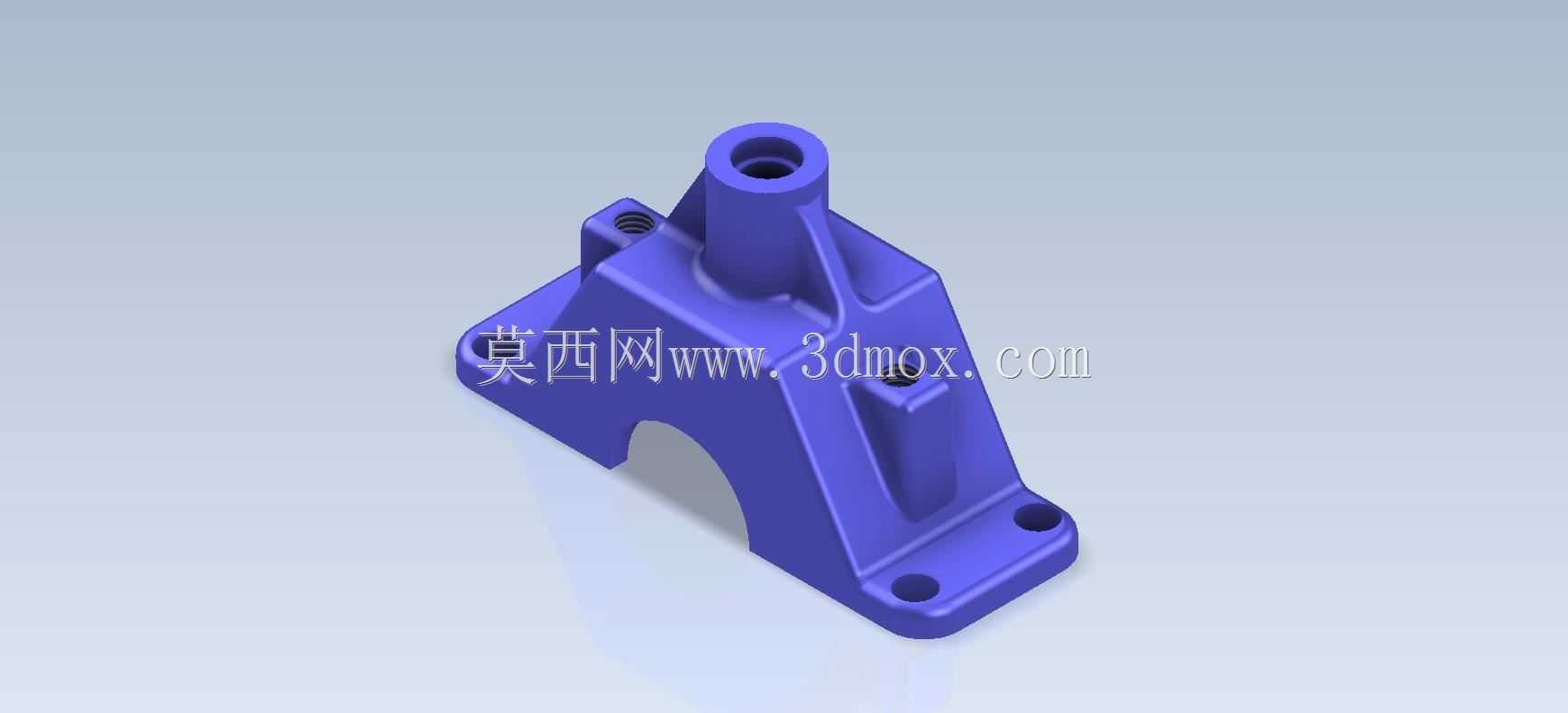

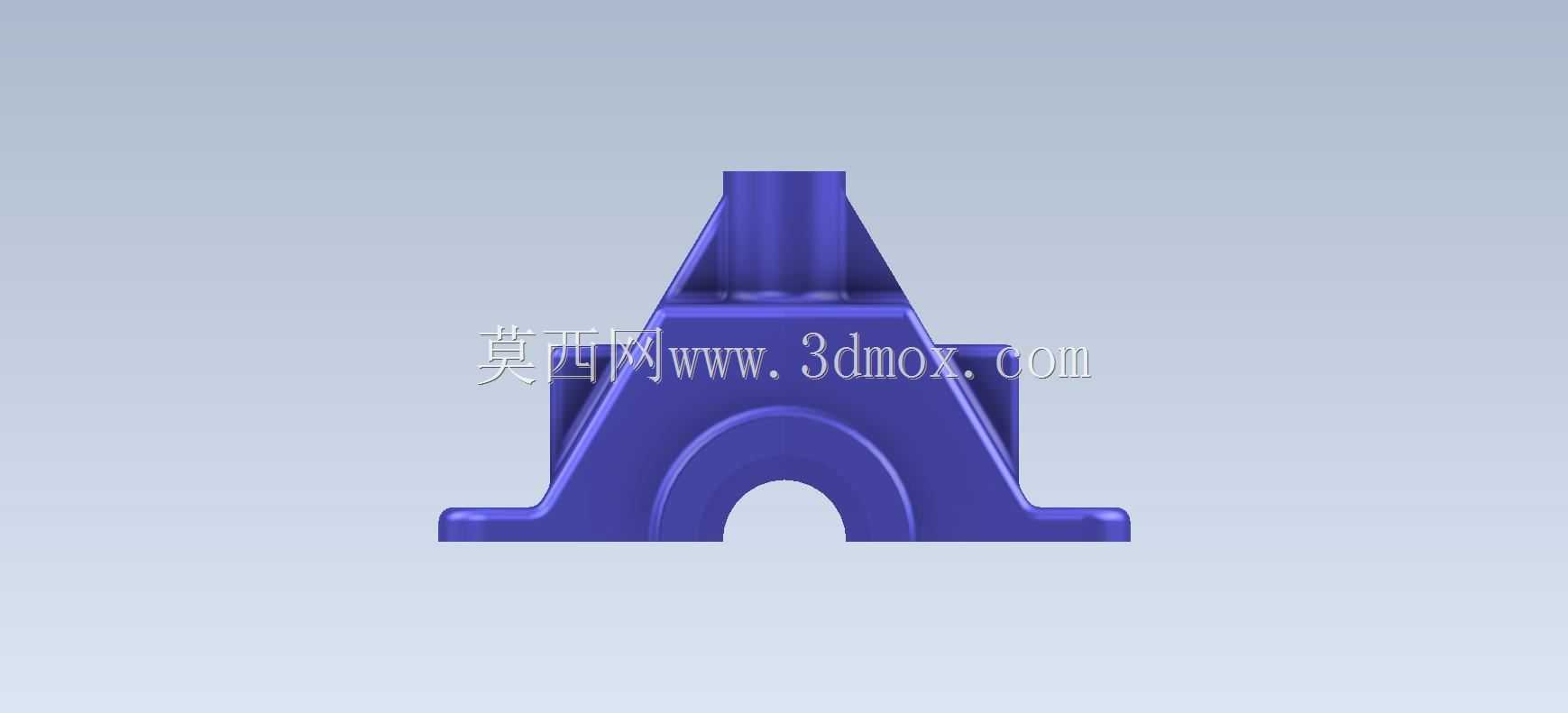

　　这类带立式凸台的安装支座类零件，在轻工输送线侧边的导向组件安装、小型工装的定位模块固定场景中十分常见，日常做三维建模练习时，这类零件能覆盖大部分机械结构件的建模逻辑，练熟之后处理常规设备的安装座类零件基本不会遇到逻辑卡点。从实际使用场景来看，这类支座通常承担两个核心作用，一是作为上部功能组件的承载基座，二是通过底部法兰结构完成自身在设备机架、安装平台上的固定，部分同结构支座还会在侧面预留螺纹孔，用来安装传感器支架、行程挡块这类附属小零件，适配不同设备的加装需求。

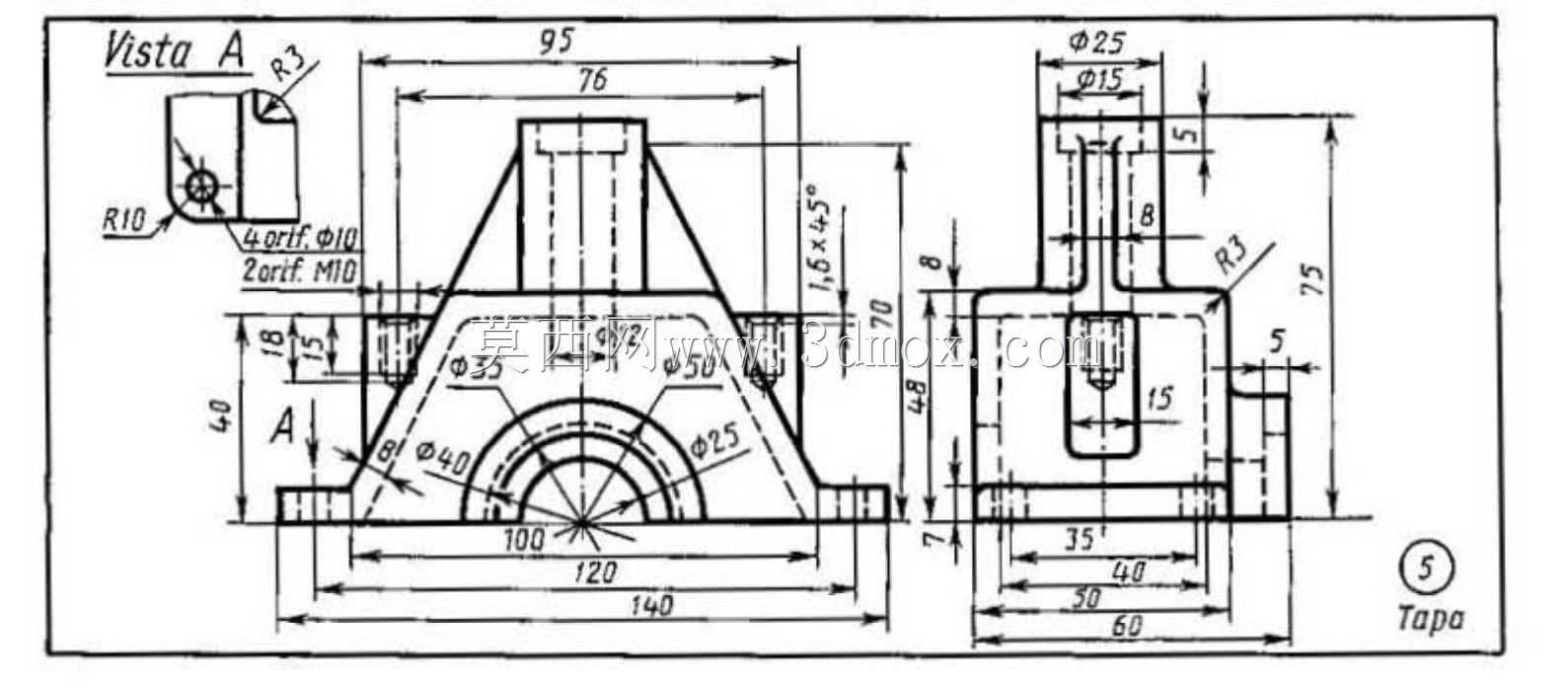

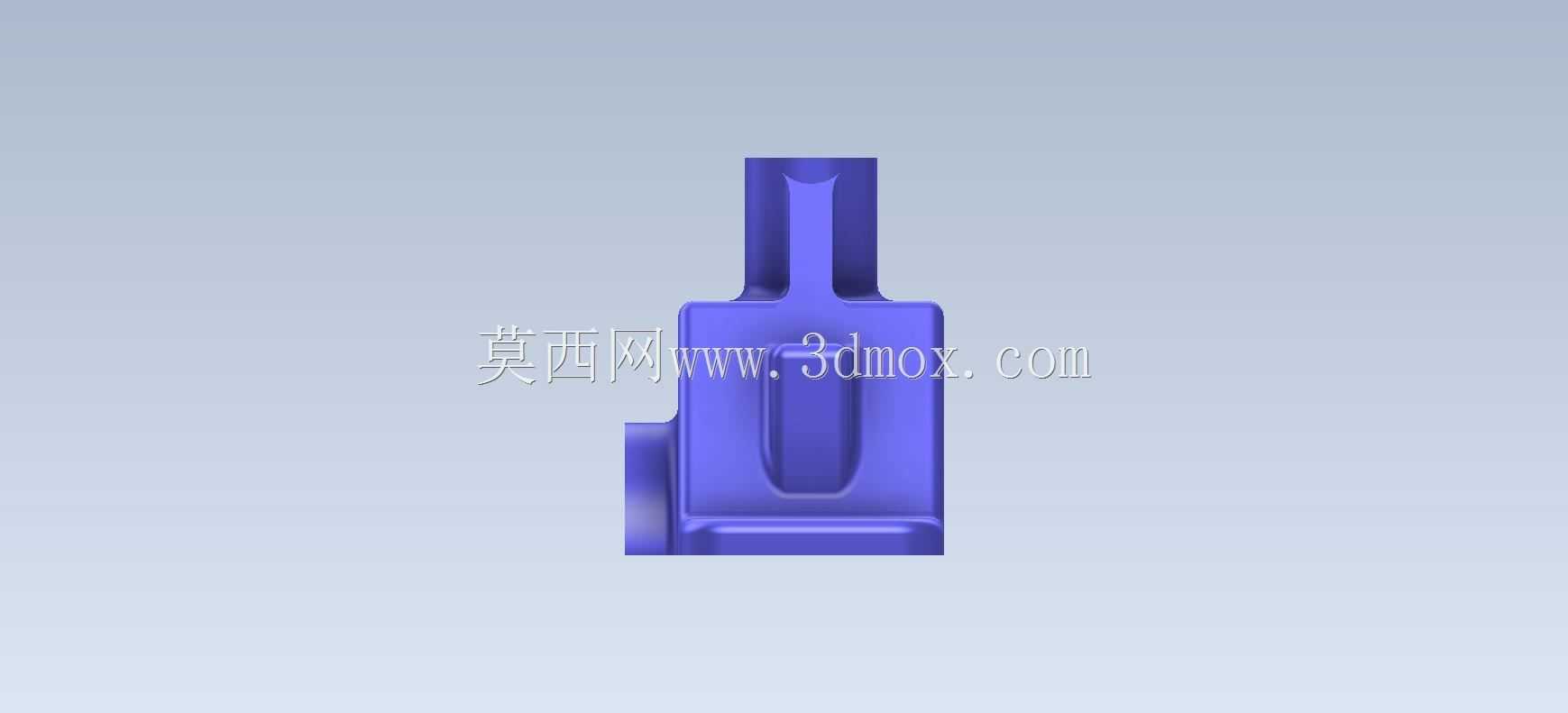

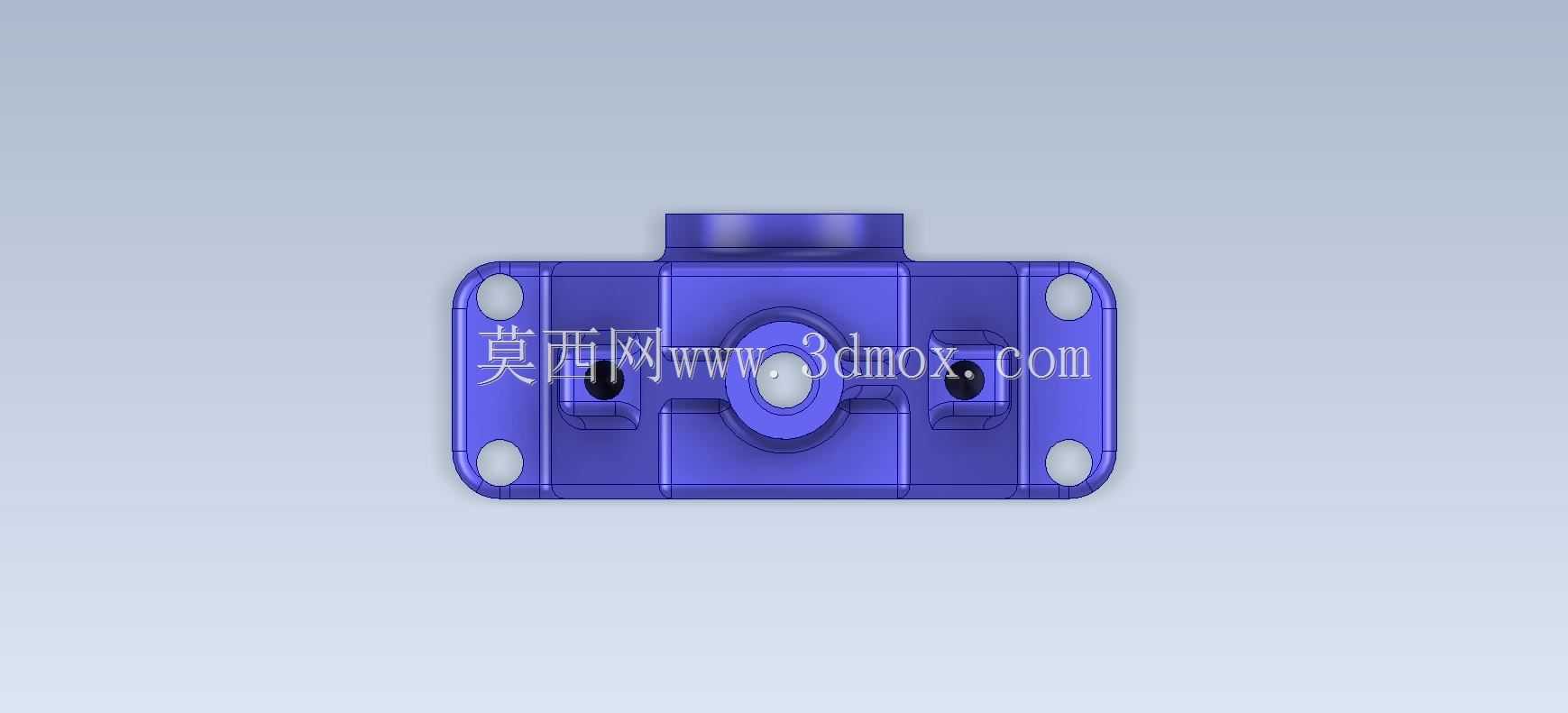

　　设计这类零件的时候，首先要捋清安装边界的约束：底部的安装法兰是整个零件的定位基准，法兰上的四个沉孔位置要匹配常用的型材安装孔距，或者对应设备台面上的预留安装孔位，沉孔深度要保证螺栓头完全沉入，不会突出法兰面影响安装贴合度，法兰的厚度要根据上部承载的载荷计算，常规小型支座的法兰厚度在8-12mm区间，就能满足10kg以内的静态承载需求，不会出现受压变形的问题。上部的立式凸台是核心的功能承载位，中间的通孔要根据穿过的轴类零件直径做公差预留，练习建模时通常按基孔制的间隙配合做孔位尺寸，凸台侧面的加强筋是不能省略的结构，很多新手建模时容易忽略筋位，实际加工出来的零件在承受侧向载荷时，凸台和法兰的连接位置很容易出现应力断裂，筋位的厚度通常取法兰厚度的0.7-0.8倍，过渡圆角要做R2-R3的处理，避免应力集中。

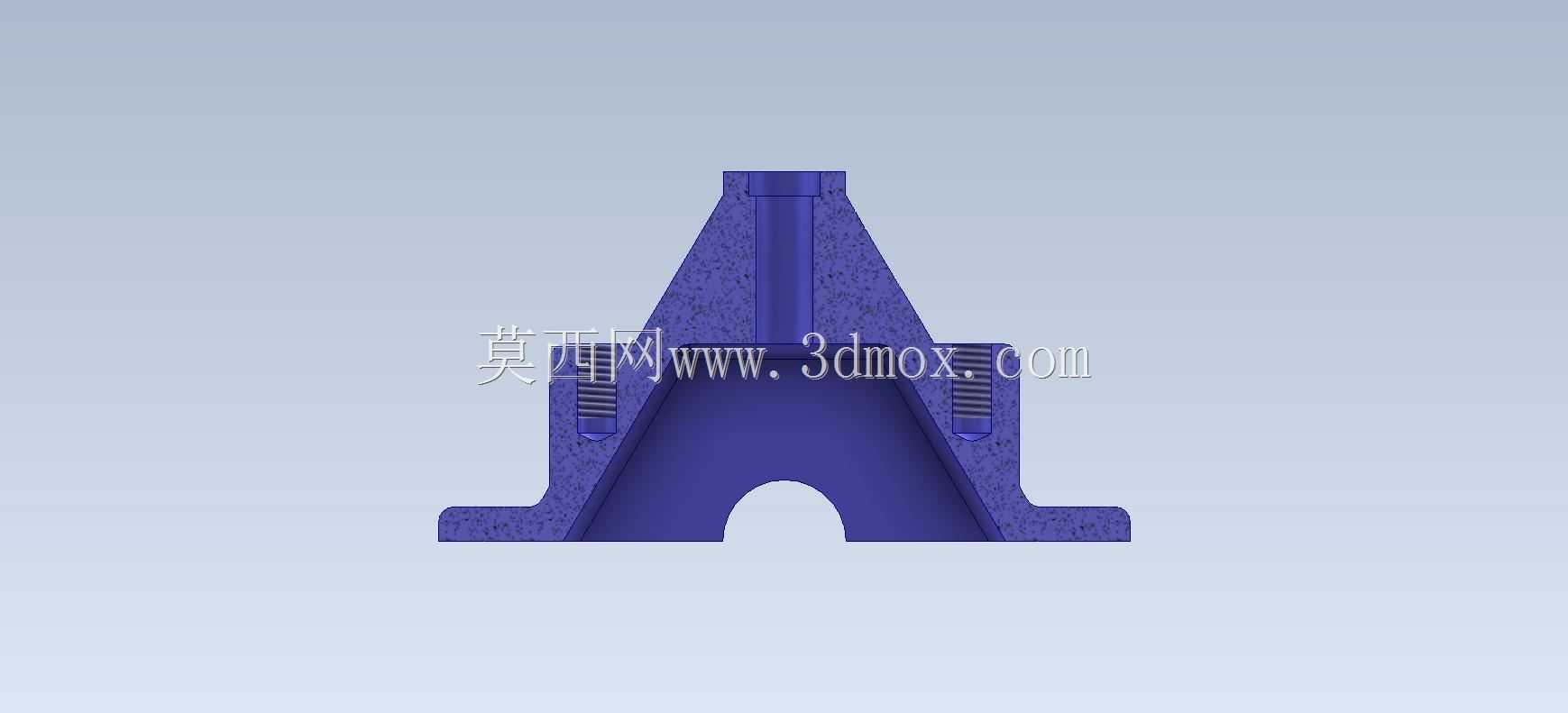

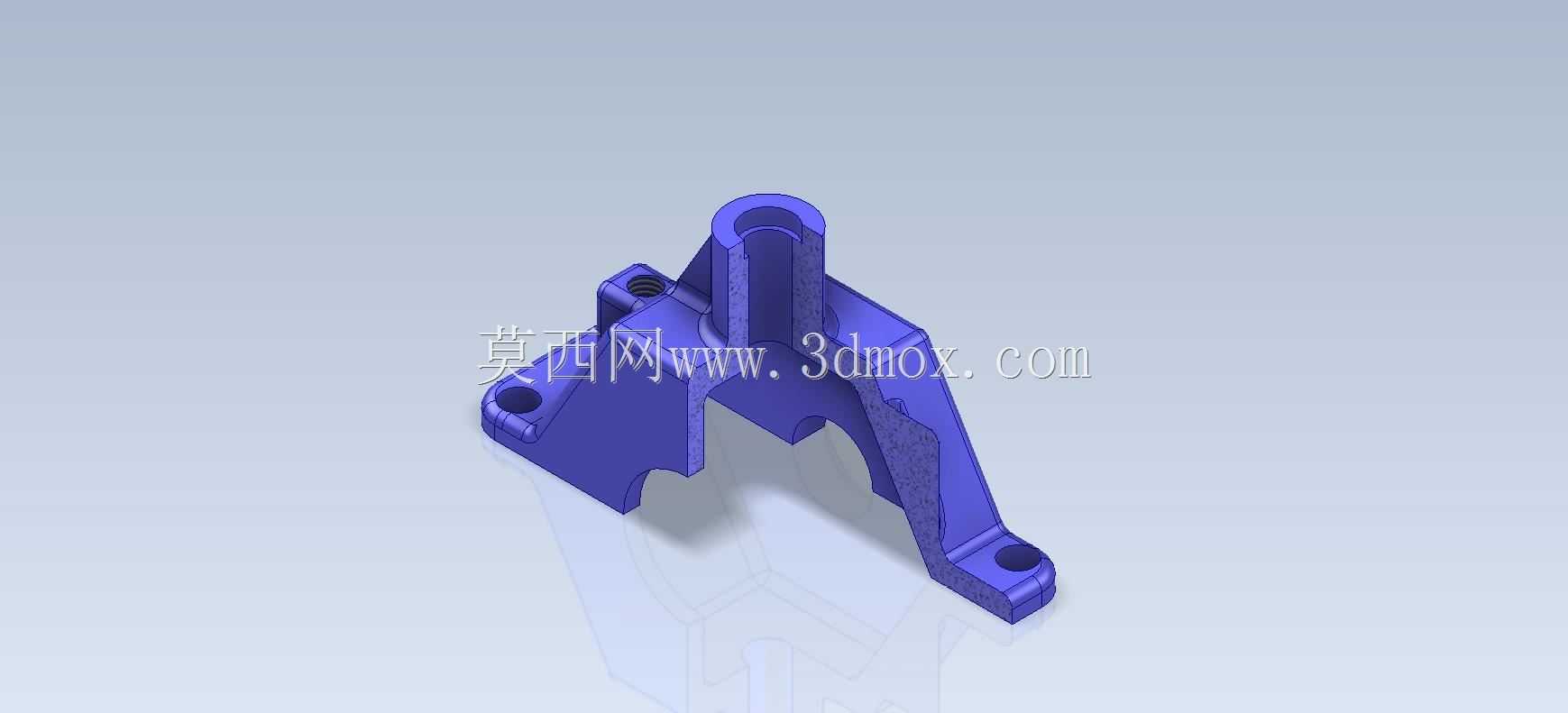

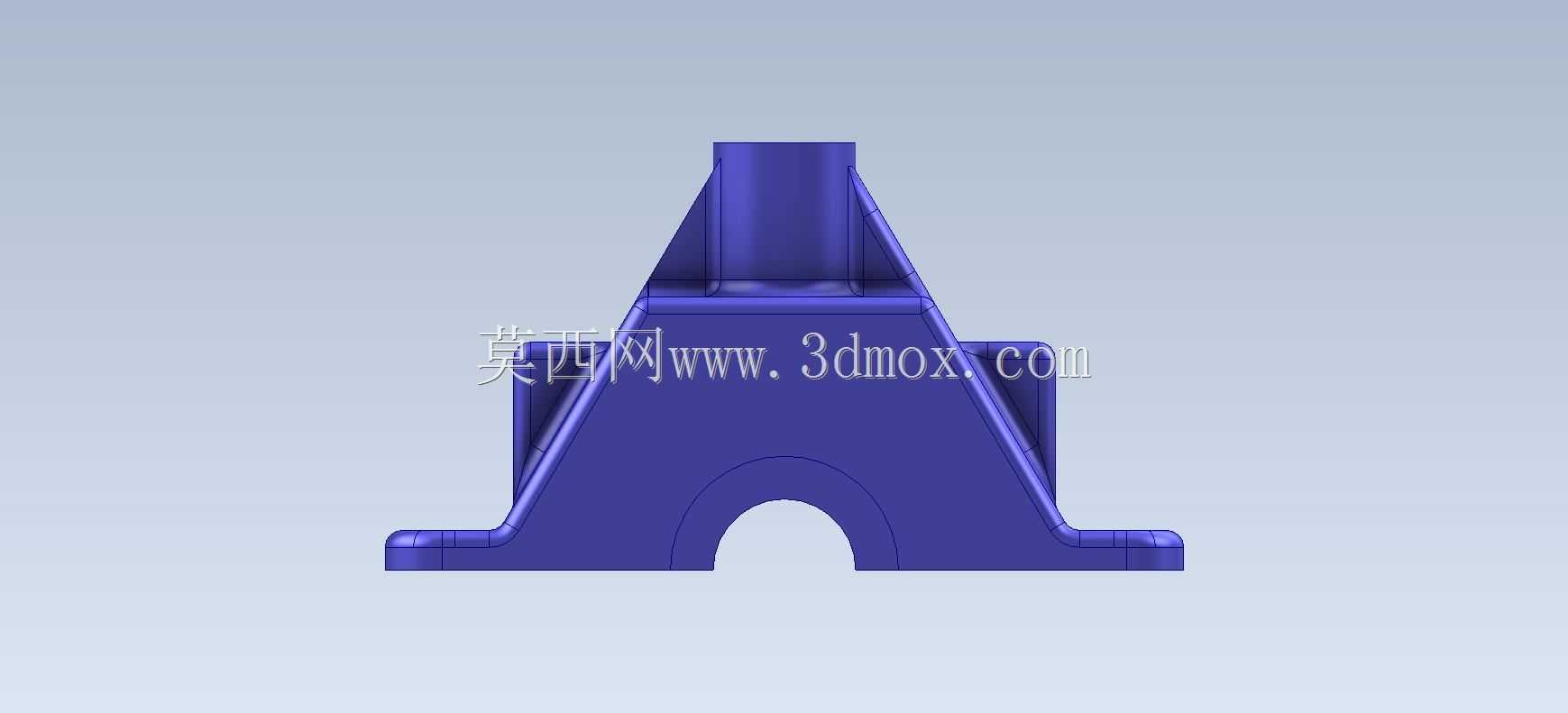

　　零件中部的半圆避让槽是结构设计里的细节巧思，这个位置通常是为了避让设备上横向穿过的轴类、管线类结构，不用额外抬高整个支座的安装高度，就能完成跨结构的安装固定，能有效压缩设备的整体安装空间，槽的直径要比被避让的零件外径大2-3mm，预留出装配调整的间隙，避免安装时出现干涉。侧面预留的小螺纹孔，通常是M3-M5的规格，用来固定小型附属件，建模时要注意螺纹孔的深度不能超过侧壁的有效厚度，避免出现钻穿的问题，孔位的位置要避开内部的空腔和加强筋，保证螺纹有足够的啮合长度。

　　从建模逻辑来说，做这类零件不需要复杂的曲面命令，核心是掌握拉伸、切除、筋、圆角、孔特征这几个基础命令的组合使用，先从底部法兰的轮廓草图开始绘制，确定四个安装孔的位置，再向上拉伸立式凸台的主体结构，之后切除出中间的通孔和中部的避让槽，接着添加侧面和正面的加强筋，最后处理所有的安装孔、螺纹孔和过渡圆角，建模过程中要随时注意特征的父子关系，避免后续修改尺寸时出现特征报错，所有的拔模斜度要统一取1-1.5度，符合注塑或者铸造的工艺要求，外露的棱边都要做小圆角处理，避免安装时划伤操作人员。

　　实际选型使用这类支座时，首先要核对底部法兰的安装孔距是否匹配现场的安装位，再确认上部凸台的内孔直径是否适配要安装的轴类零件，中部避让槽的尺寸是否能跨过现场的障碍物，侧面的螺纹孔位置是否满足附属件的安装需求，如果是用于有振动的设备场景，还要适当增加法兰和筋位的厚度，提升零件的整体刚性，避免长期振动出现连接松动或者结构断裂的问题。这类零件的建模练习，本质是帮从业者建立从功能需求倒推结构设计的思维，不是单纯画一个外形，每一个结构特征都要对应实际的使用需求，去掉冗余结构，保证零件的加工工艺性和安装便利性，这也是机械结构设计最核心的基础逻辑。
