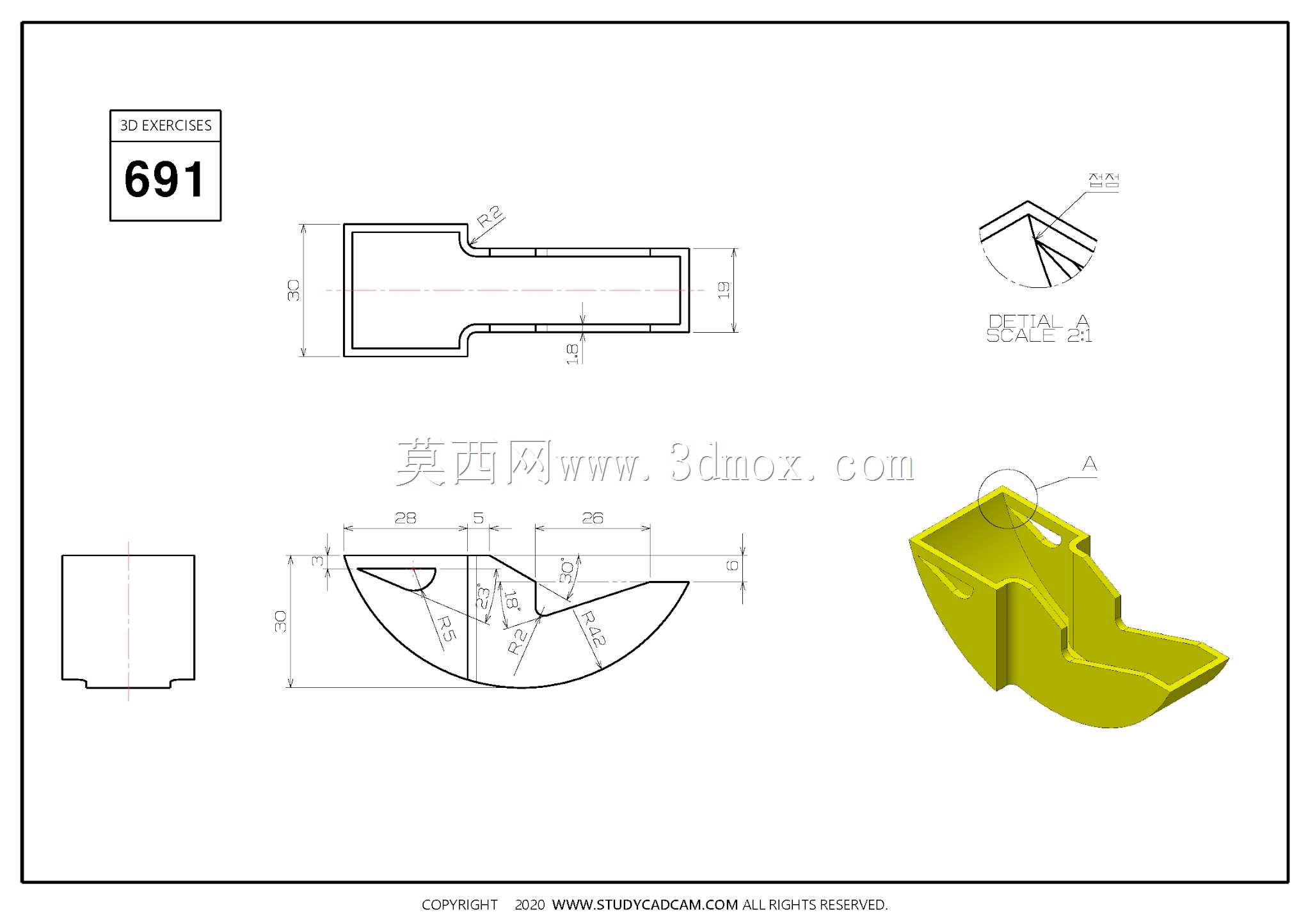

V型槽带卡扣异形支撑座结构练习件

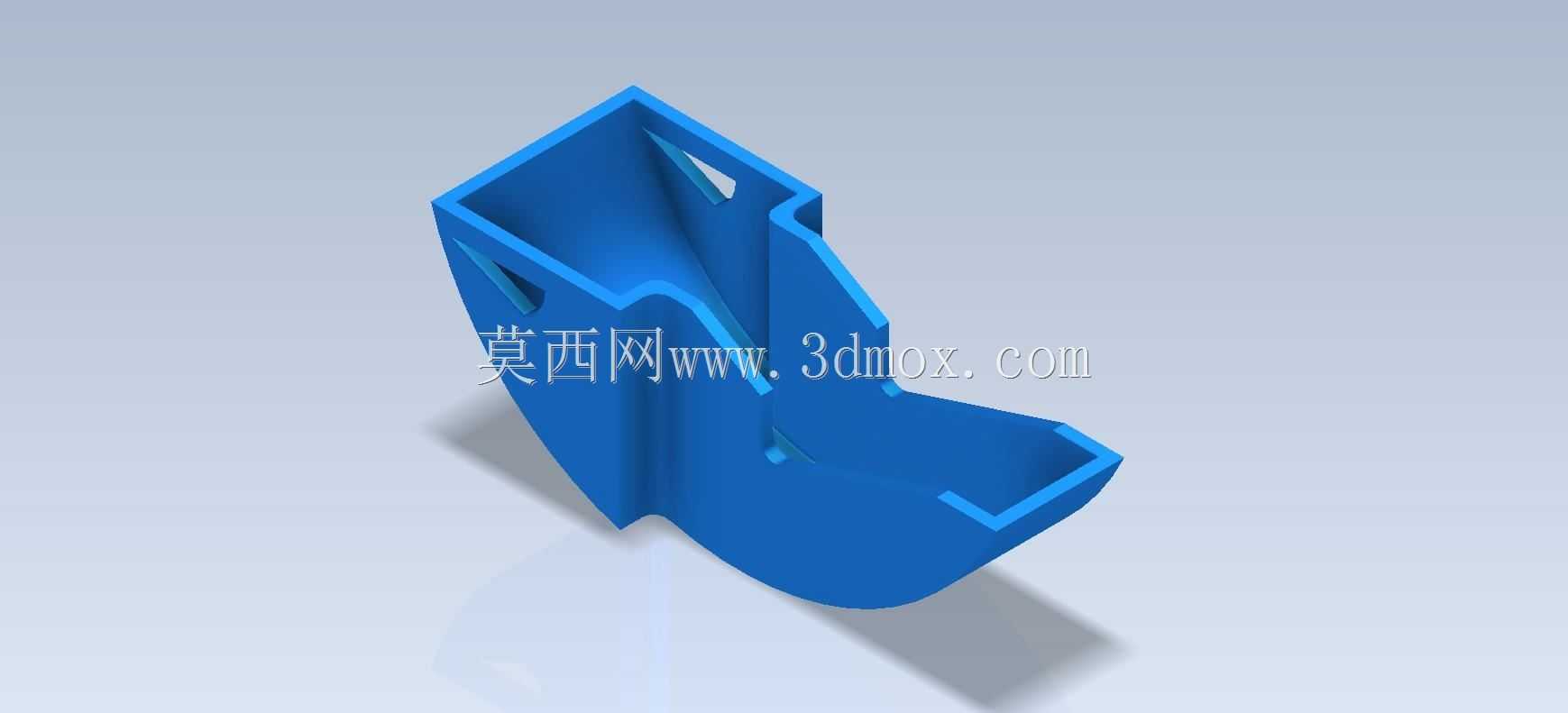

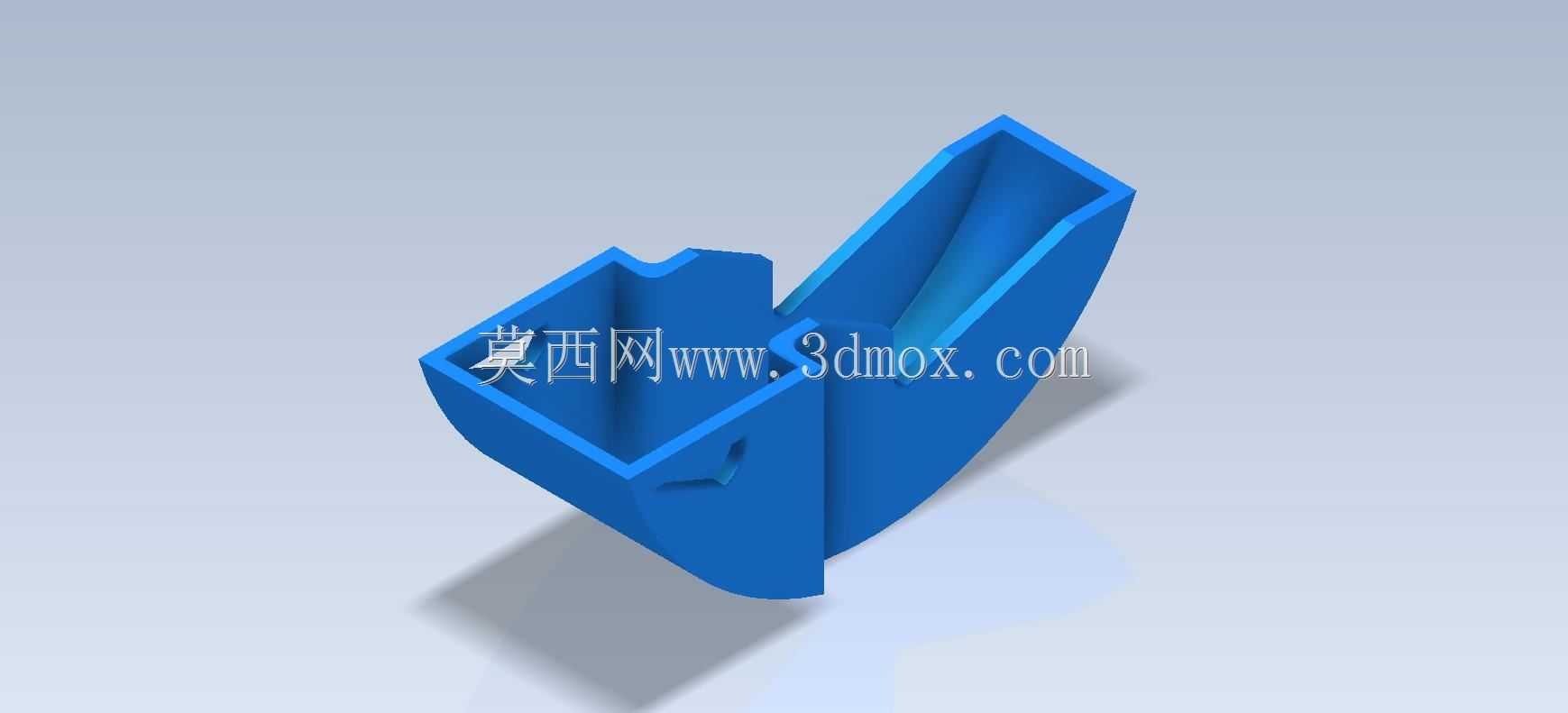

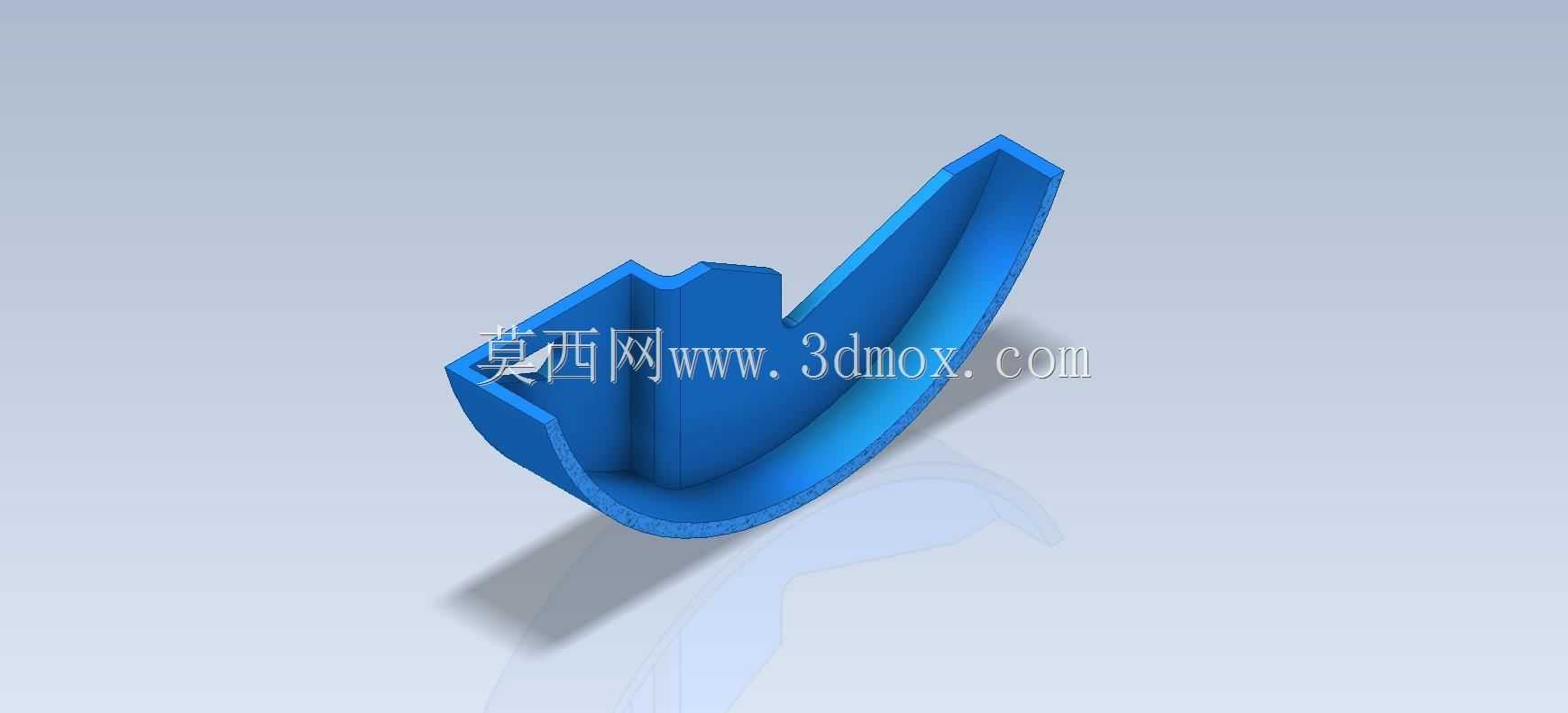

　　这款V型槽带卡扣的异形支撑类零件，在轻工输送、小型工装定位场景中有着较为广泛的适配性，日常多作为小型物料承托、工位导向定位的功能件使用，比如在小件分拣输送线的侧边导向位、小型工装夹具的定位支撑块位置，都能看到这类带内槽、侧部卡扣结构零件的身影。从实际功能来看，零件主体的内凹V型通槽主要承担物料承托与导向作用，槽体内壁做了等厚壁厚处理，保证承托过程中受力均匀，不会因为局部壁厚过薄出现受力形变，侧部延伸出的带卡扣凸台结构，主要用于和相邻工位的型材或者支架做快速卡接装配，不需要额外加装紧固件就能实现初步定位，后续如果需要做位置调整，拆卸也比螺栓连接的结构更便捷，适合小批量多工位的快速换型生产场景。

　　从设计思路层面拆解这个零件，首先是确定核心功能面的尺寸边界：V型槽的开口角度、槽深直接决定了能承托的物料直径范围，建模时优先以槽体内腔的工作面为基准做抽壳处理，保证整个槽体的壁厚均匀一致，避免注塑或者3D打印成型时出现缩痕、应力集中的问题。侧部的卡扣结构做了内侧倒角处理，卡接时能起到导向导入的作用，卡扣根部做了小圆角过渡，避免反复拆装时根部出现应力断裂，零件底部的支撑面做了平面度公差预留，安装时能和安装基面完全贴合，不会出现翘边导致的支撑不稳问题。

　　在实际建模练习过程中，这类异形槽类零件需要重点关注几个结构细节：首先是抽壳操作的壁厚一致性，尤其是V型槽的转角位置，不能因为圆角处理不当导致局部壁厚突变，后续做有限元受力分析时容易出现应力集中点；其次是卡扣结构的弹性变形量预留，卡扣的悬臂长度、厚度要匹配常用的装配卡接力，不能过紧导致装配困难，也不能过松导致卡接后容易脱落；另外零件的外轮廓所有非功能边都做了小圆角倒钝处理，既避免生产过程中锐边划伤操作人员，也能减少成型过程中的应力集中问题，提升零件的整体使用寿命。

　　从安装边界来看，这类支撑件的整体外轮廓尺寸偏小，安装时不需要太大的操作空间，侧部卡扣的卡接行程控制在合理范围内，安装时只需要对准相邻支架的卡槽位按压到位即可，不需要额外的安装工具，底部支撑面的接触面积足够，即使承托一定重量的物料也不会出现侧翻问题。零件的内腔做了无死角的顺滑过渡，日常使用过程中如果有粉尘、碎屑落入槽内，清理起来也比较方便，不会出现积料卡滞的问题，适合在有少量粉尘的生产车间环境中长期使用。

　　在结构设计的合理性验证层面，这类零件建模完成后可以先做简单的干涉检查，确认卡扣结构在装配过程中不会和相邻零件出现运动干涉，槽体内腔的尺寸要匹配所承托物料的外形公差，预留合适的间隙避免物料卡滞。对于刚接触三维建模的从业者来说，这类零件的练习能很好地掌握抽壳、凸台拉伸、圆角过渡、基准面选择这些基础建模操作，同时也能理解实际工业零件中功能结构和装配结构的设计逻辑，不是单纯为了建模而建模，每一个结构特征都对应实际使用中的功能需求，比如卡扣的倒角是为了装配导向，根部圆角是为了提升结构强度，均匀壁厚是为了成型工艺性，这些细节都是实际工程设计中需要反复考量的点，和单纯的几何绘图有本质区别，需要结合实际使用场景、装配需求、工艺可行性来综合调整每一个特征的参数。
