曲面卡扣式安装固定塑料结构件

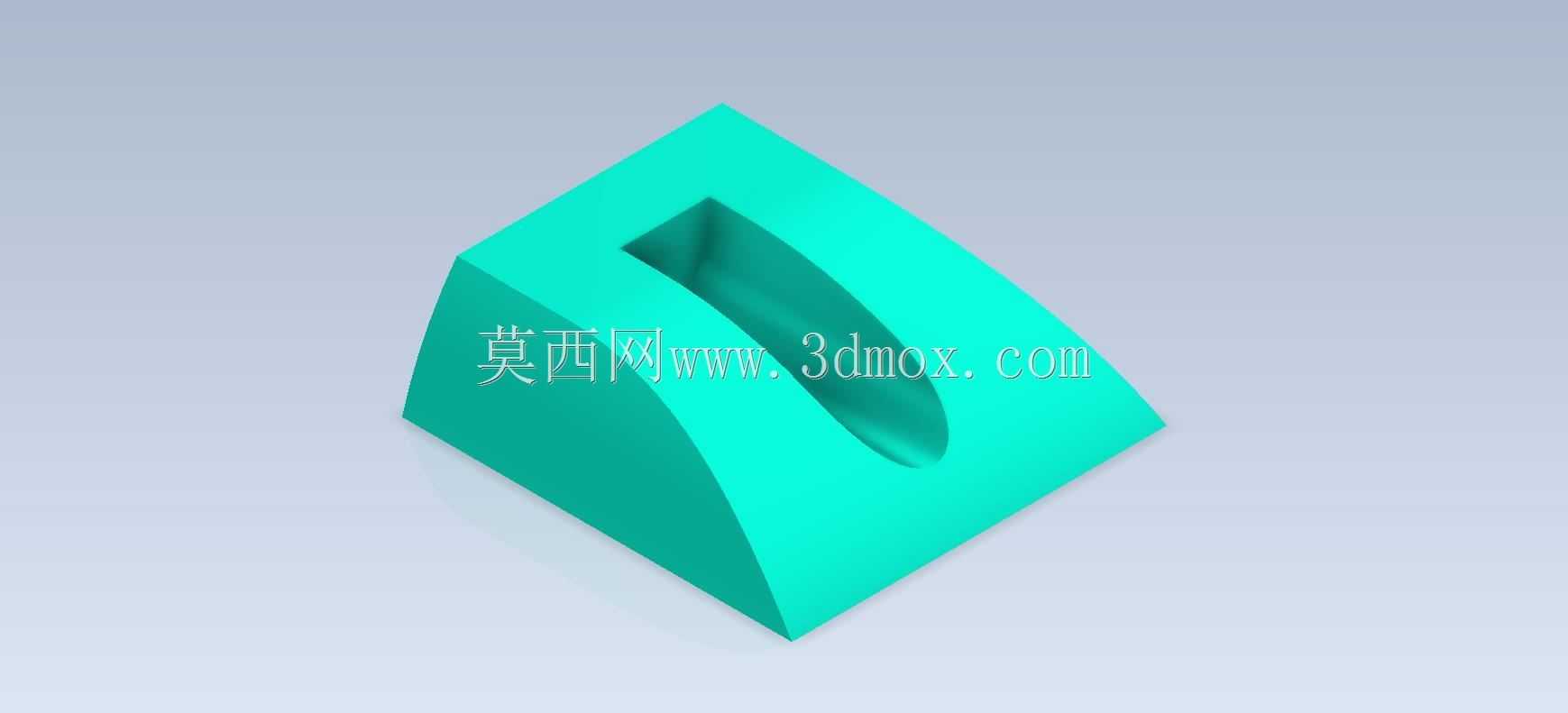

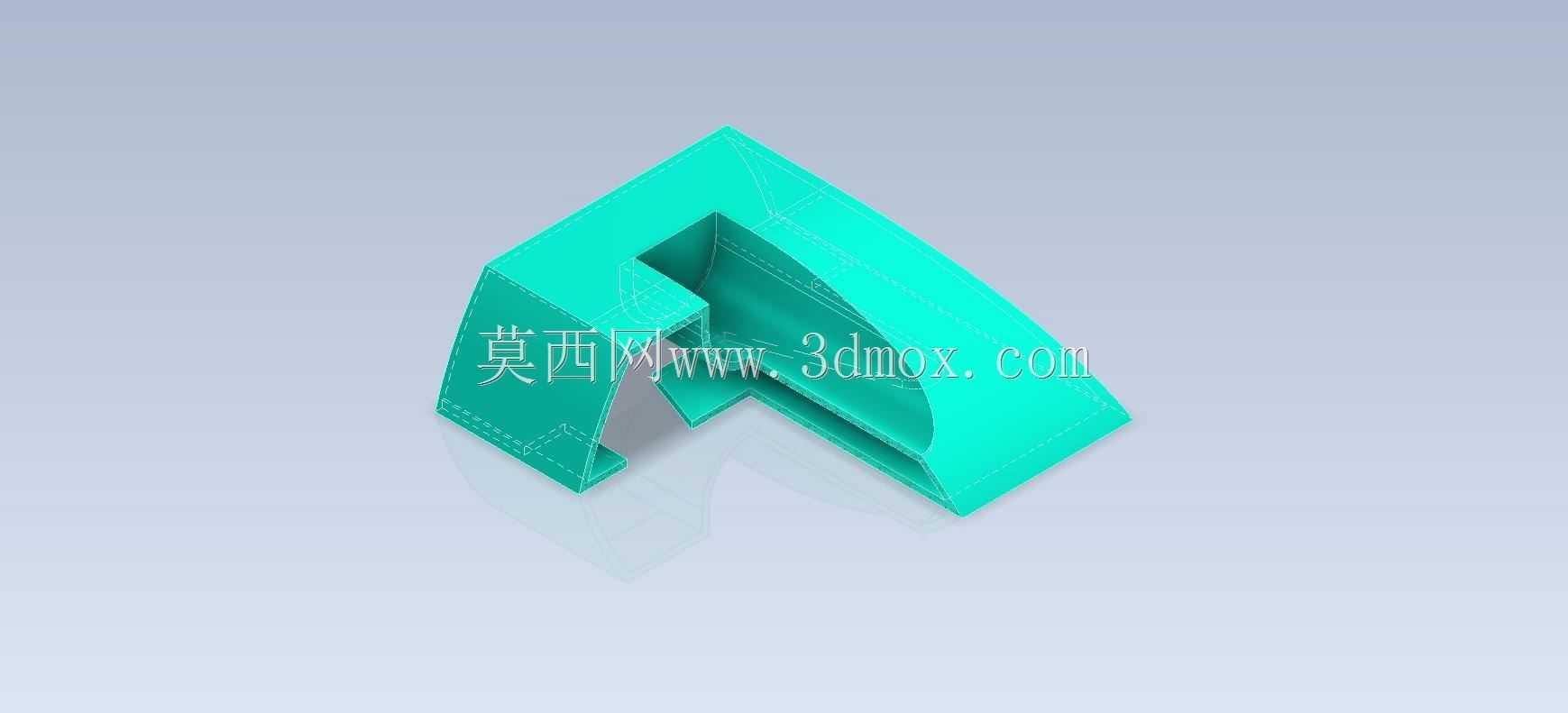

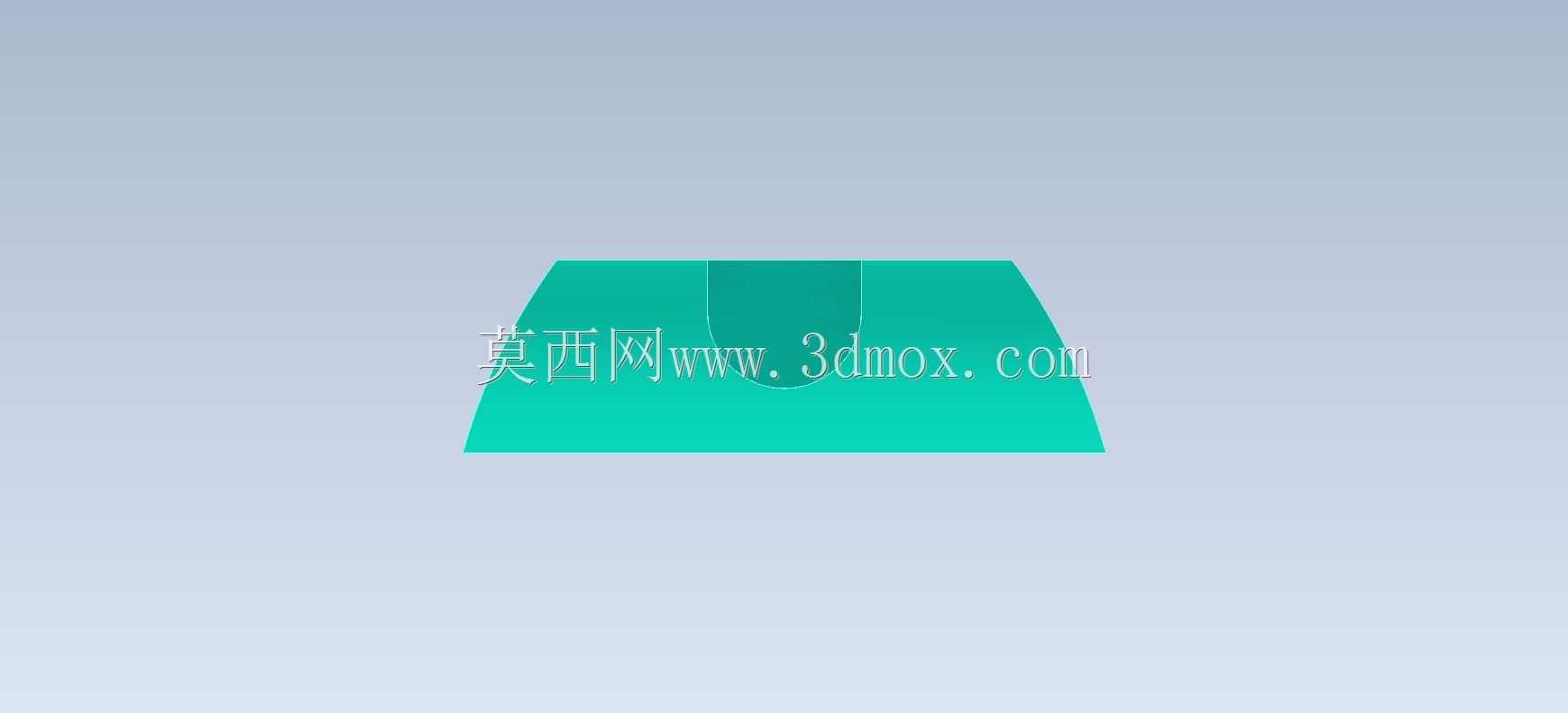

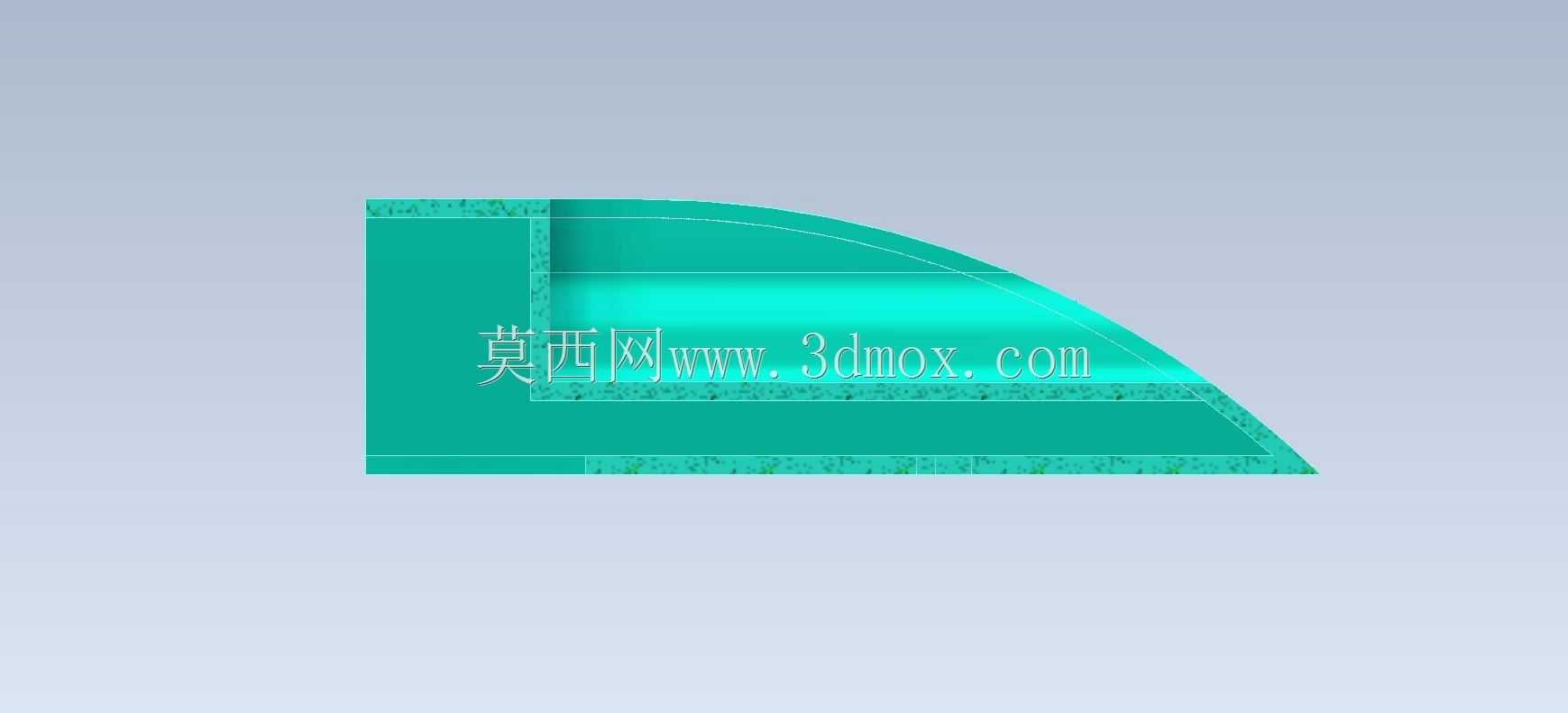

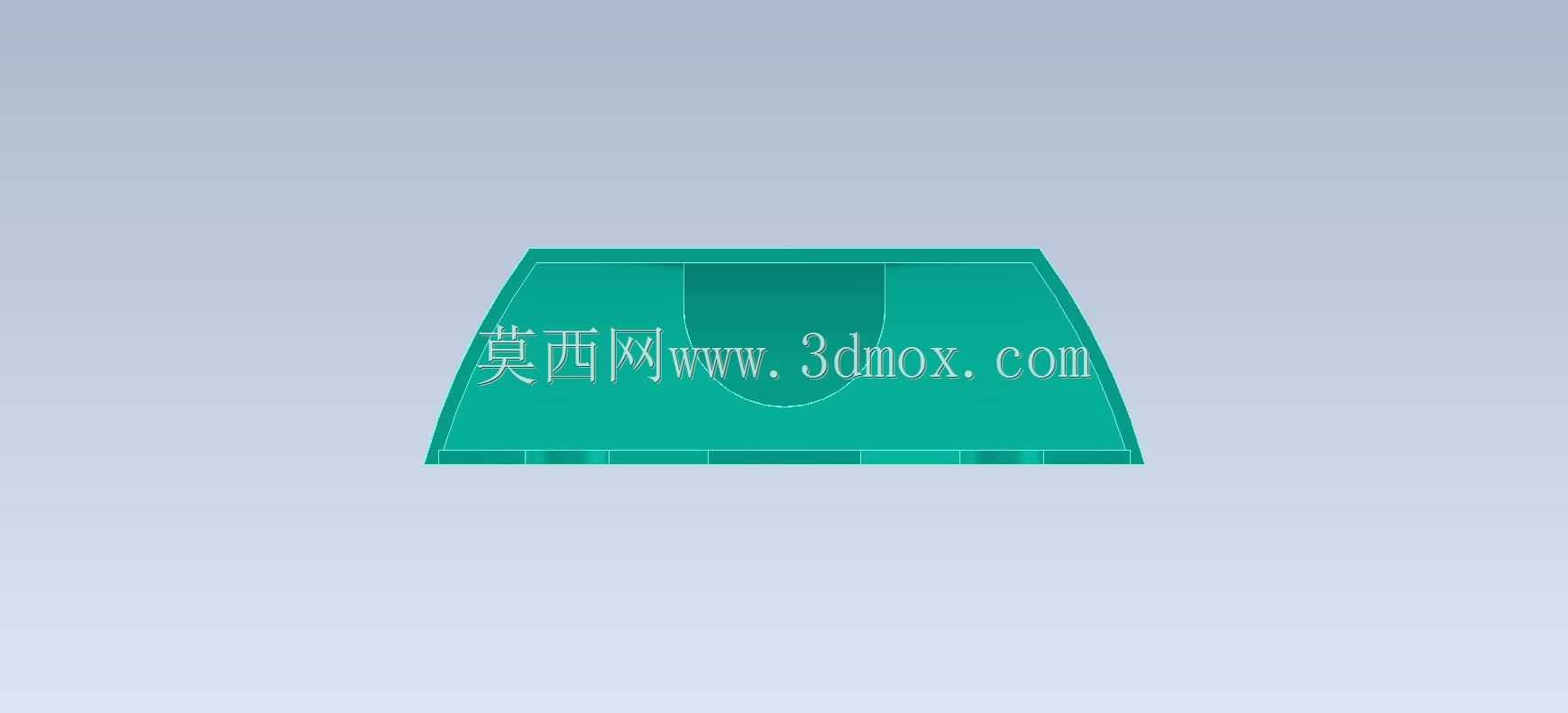

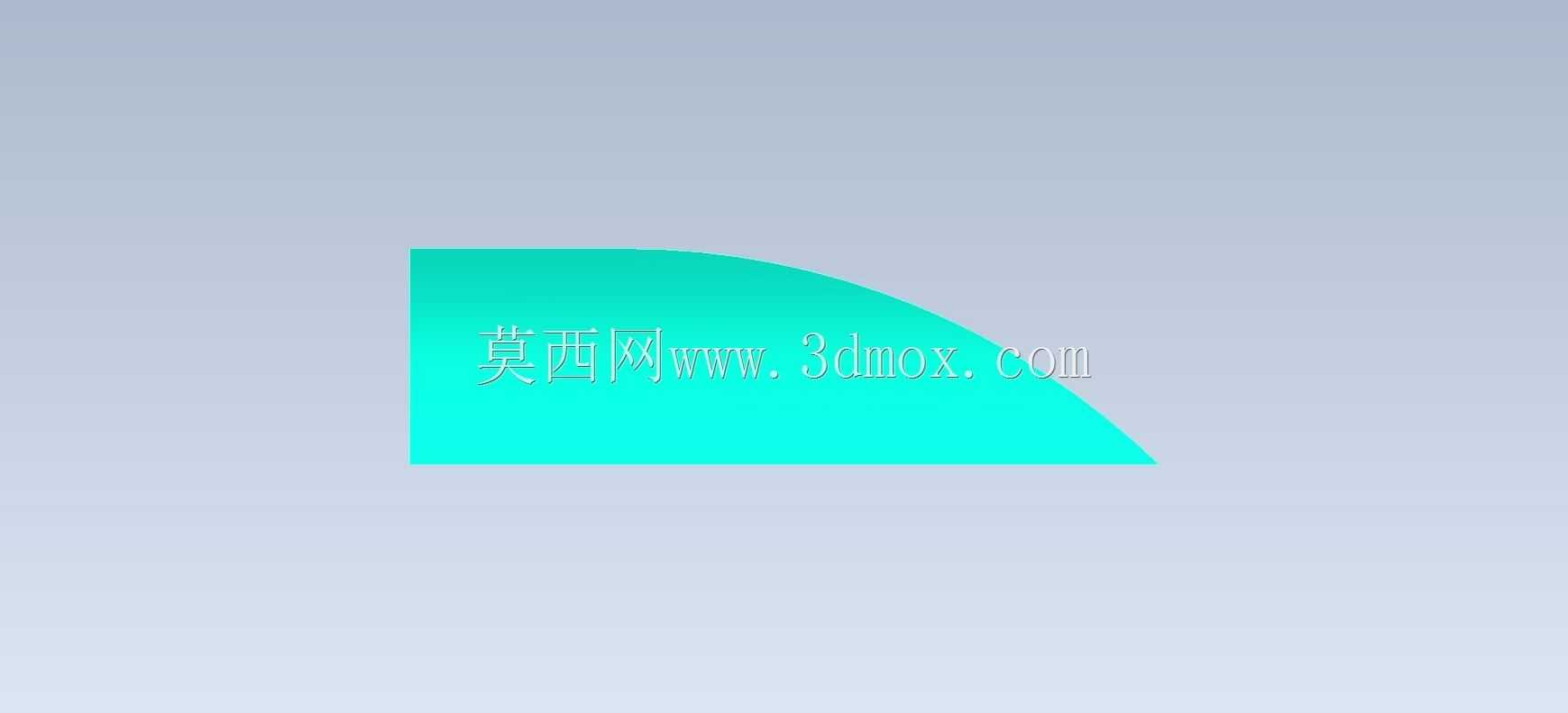

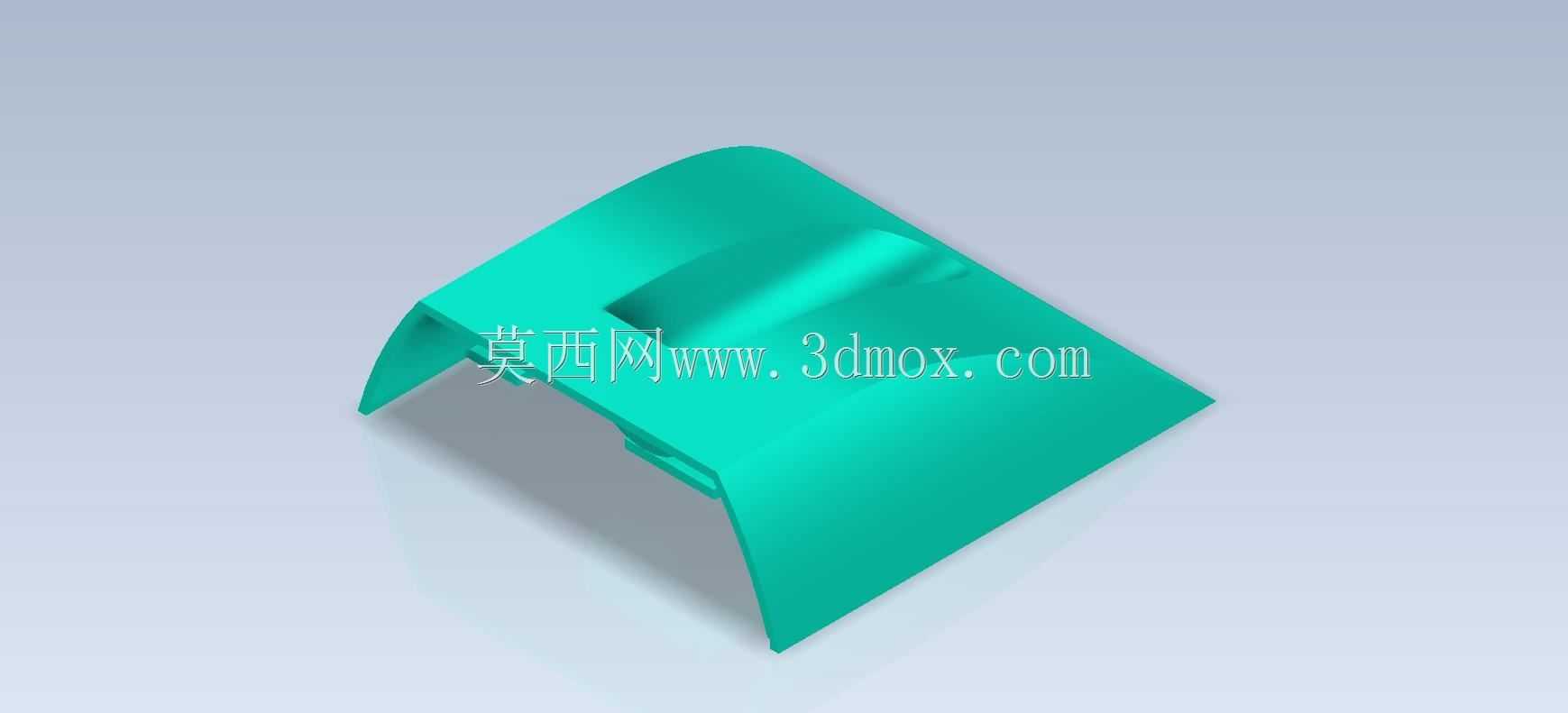

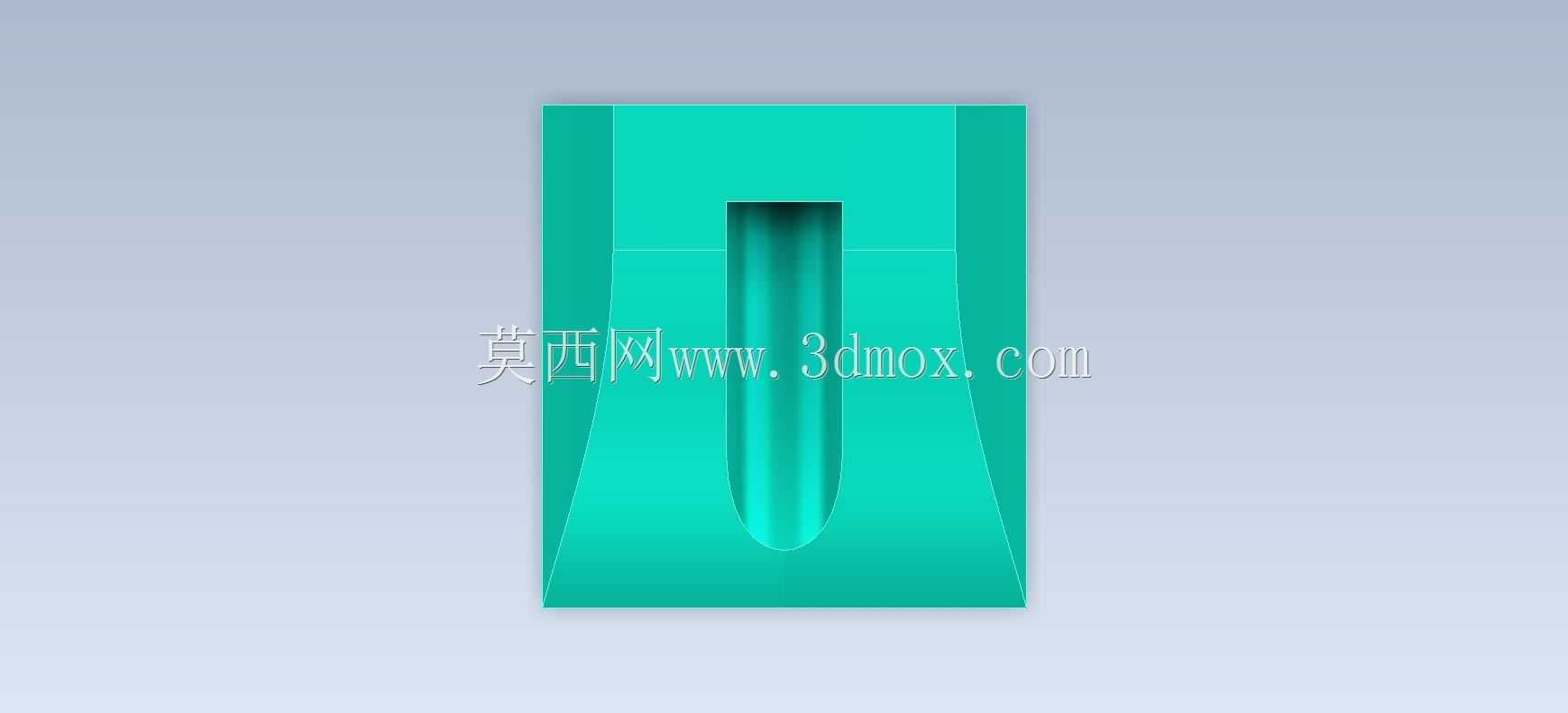

　　这类带弧形贴合面的卡扣式塑料结构件，在日常机电设备的外壳装配、小型家电内部组件固定、消费电子壳体拼接场景中应用十分广泛，核心作用是替代部分螺丝紧固点位，减少装配工序的零件数量，同时降低反复拆装带来的螺纹滑牙风险。从结构功能来看，该零件的大弧度曲面基底是为了匹配对应安装基体的圆柱面或者弧面外壁，安装时曲面能完全贴附在基体表面，避免硬接触产生的应力集中，两侧向下延伸的折边起到定位限位作用，装配时可以顺着基体的导向槽滑入，不需要额外的定位治具就能快速找准安装位置。中间凸起的带卡槽结构是核心功能位，凸起部分的高度经过匹配设计，刚好能卡入对应配合件的预留槽位，卡槽的倒扣角度控制在常用塑料件拔模角度范围内，既保证卡接后有足够的拉紧力不会松脱，又能在需要拆卸时用普通一字起子轻轻撬动即可分离，不会造成卡扣断裂。

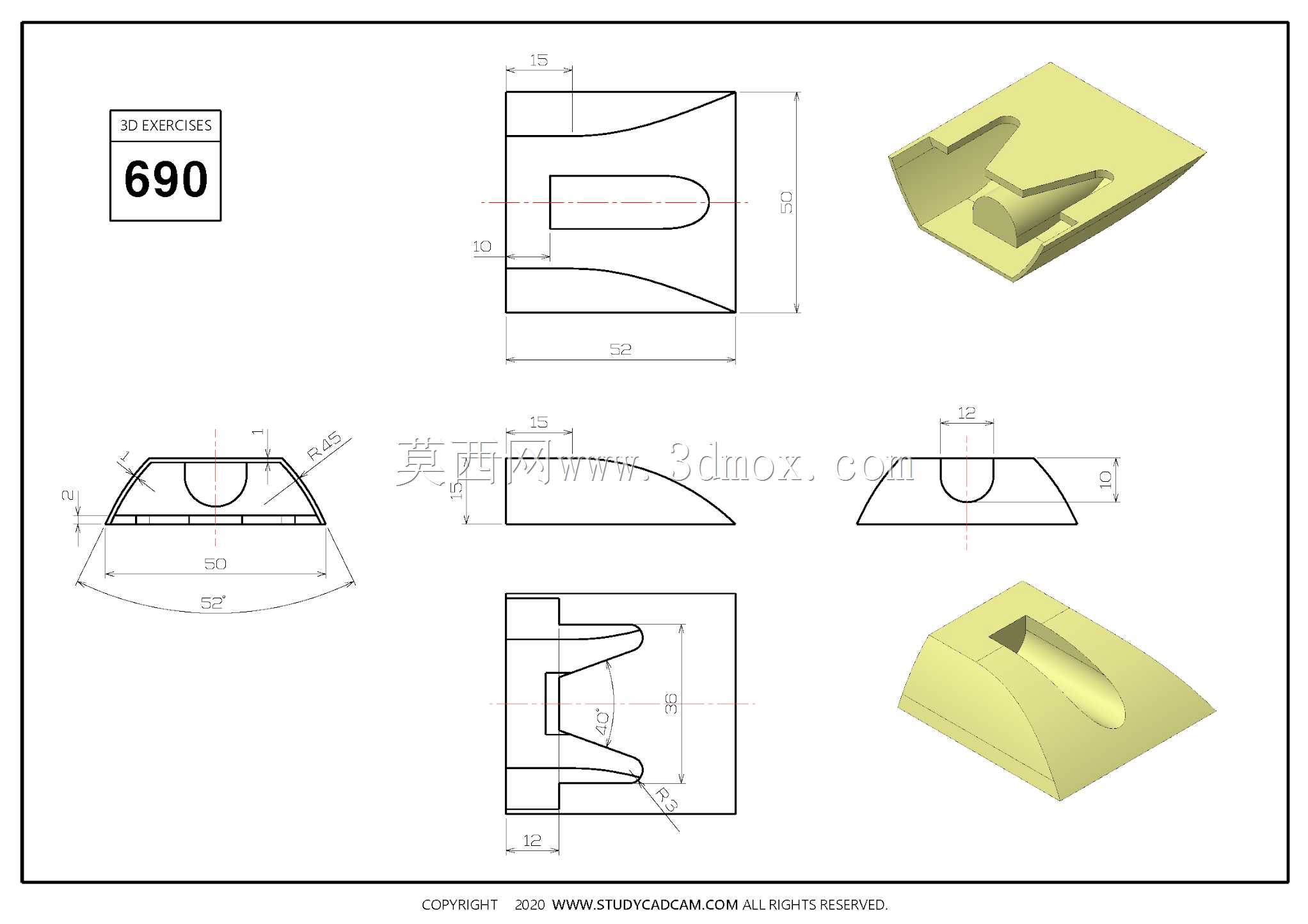

　　设计这类零件的时候，首先要确认的是安装贴合面的曲率参数，必须和被安装的基体曲面完全一致，否则装配后会出现翘边、贴合缝隙过大的问题，长期受震动影响容易出现卡扣松脱。其次要注意两侧折边的内间距尺寸，要比基体配合位置的外形尺寸预留0.1到0.2mm的装配间隙，这个间隙量既不会因为尺寸过小导致装配困难，也不会因为间隙过大造成安装后零件晃动。中间凸起卡扣的壁厚要和基底壁厚保持均匀，整体壁厚差控制在30%以内，避免注塑成型的时候出现缩痕、翘曲变形，卡扣位置的根部要做R0.5以上的圆角过渡，减少受力时的应力集中，提升卡扣的反复弯折使用寿命。

　　从安装边界来看，该零件属于外露或者半外露的装配组件，整体外轮廓没有尖锐棱角，所有边角都做了倒钝处理，安装后不会划到装配人员的手部，也不会在设备运行过程中剐蹭到周边的线束或者其他运动部件。零件的整体高度控制在较低的范围内，不会过多占用设备内部的安装空间，适合在空间紧凑的小型设备内部使用。材质选型上一般选用常用的ABS或者PP塑料，ABS材质的刚性更好，卡接的紧固力更稳定，适合固定承力稍大的组件；PP材质的韧性更优，卡扣的反复拆装寿命更长，适合需要经常拆卸维护的点位。建模过程中要重点处理曲面和两侧折边的过渡衔接，保证G1连续以上的曲面质量，避免出现折棱影响外观和成型质量，倒扣位置的脱模斜度要顺着模具开模方向设置，避免出现倒扣无法脱模的问题，不需要额外做复杂的抽芯结构就能完成注塑生产，能有效降低模具的加工成本和后期的生产注塑成本。这类结构虽然看起来造型简单，但是涉及到曲面贴合、卡扣参数设计、壁厚均匀性控制、注塑工艺性匹配多个设计要点，是机械结构设计人员练习曲面建模和塑料件结构设计的典型案例，通过对这类零件的建模练习，可以快速掌握塑料卡扣件的设计逻辑，熟悉曲面和实体结构衔接的处理方法，理解注塑件设计中壁厚、圆角、拔模角度的参数设置原则，为后续设计更复杂的塑料装配结构打下扎实的基础。在实际项目应用中，这类卡扣结构还可以根据实际的固定需求调整卡扣的数量、倒扣的角度、曲面的曲率，适配不同外形的安装基体，小到手持电动工具的外壳固定，大到工业设备的外护板拼接，都能看到这类结构的衍生应用，掌握这类基础结构的设计方法，能有效提升结构设计的效率，减少后期试装阶段出现的装配干涉、卡扣断裂、贴合不严等常见问题。
