双铰接耳式机械连接支座结构设计

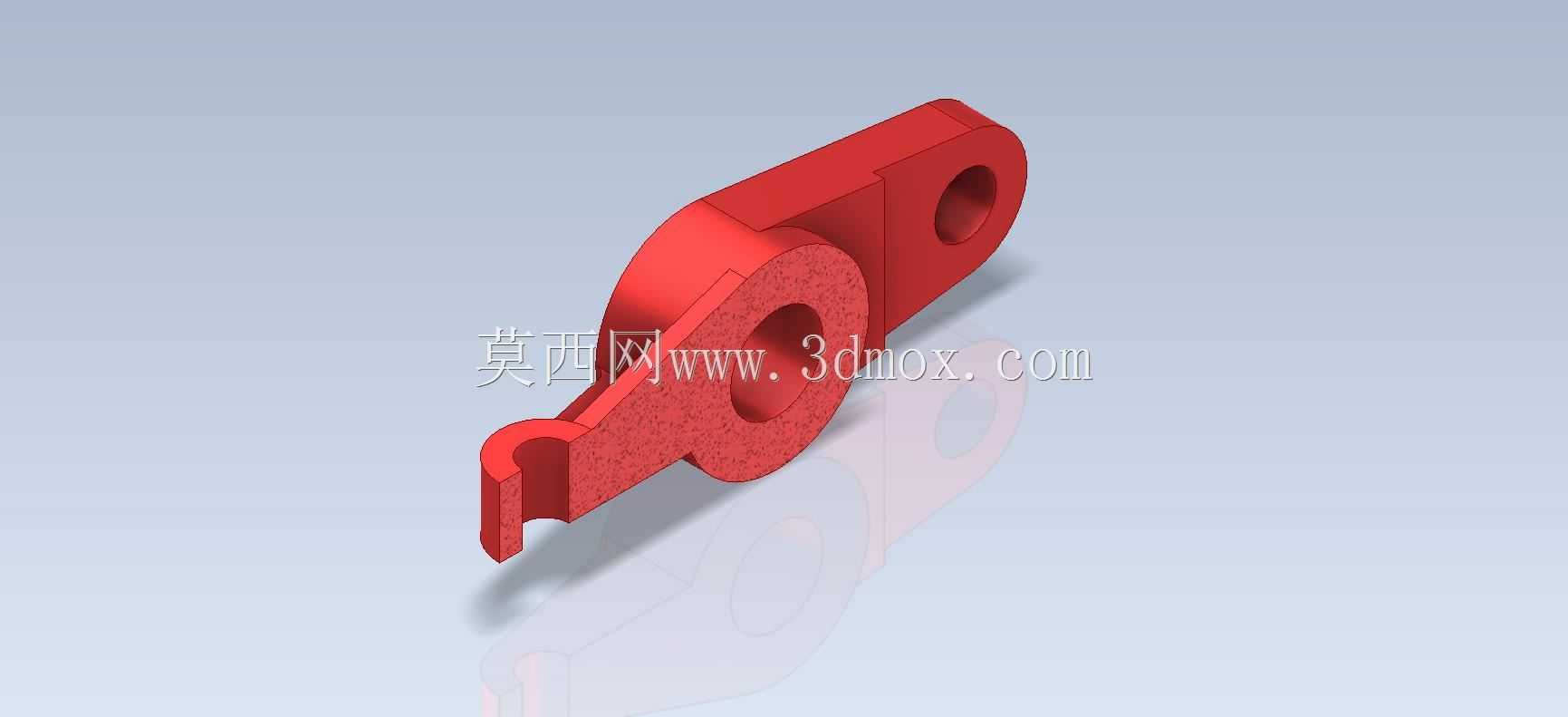

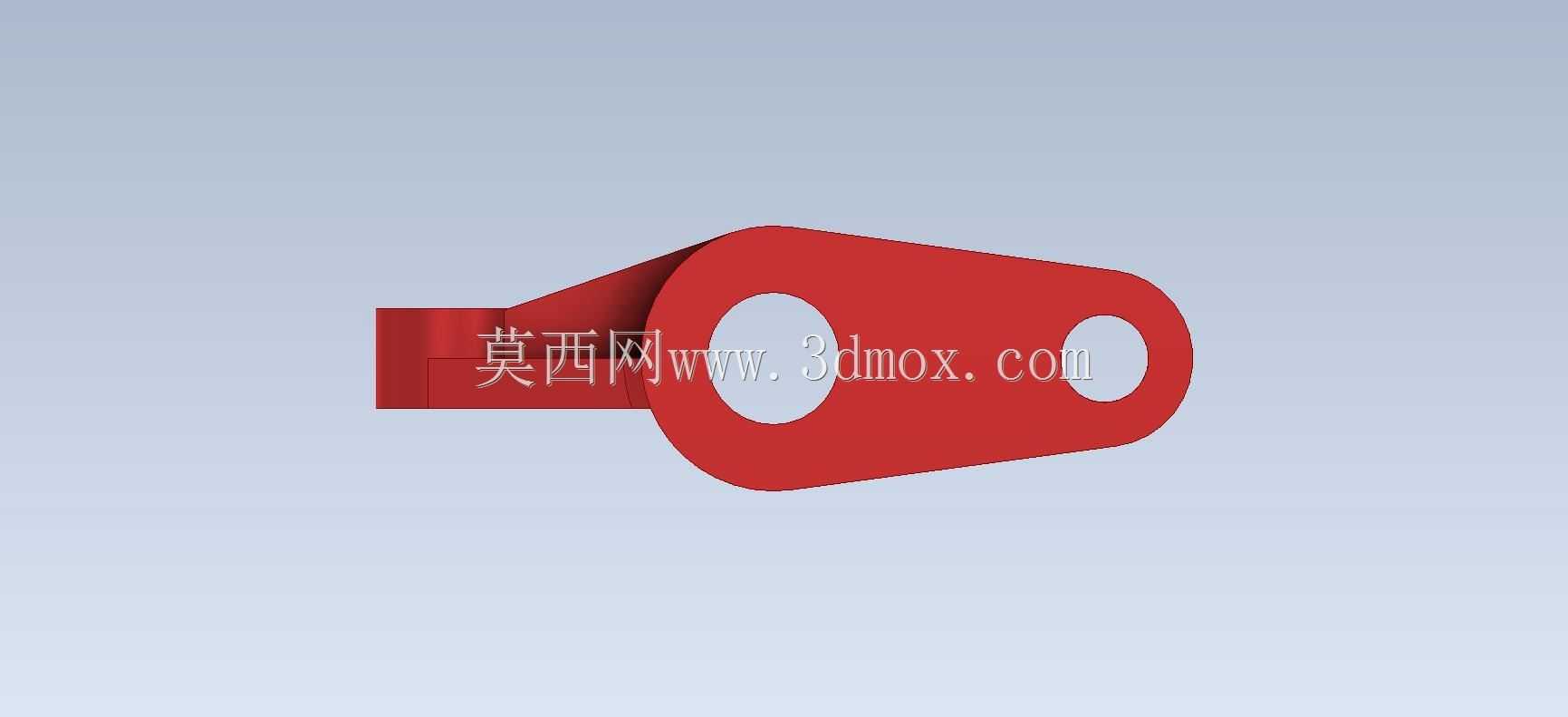

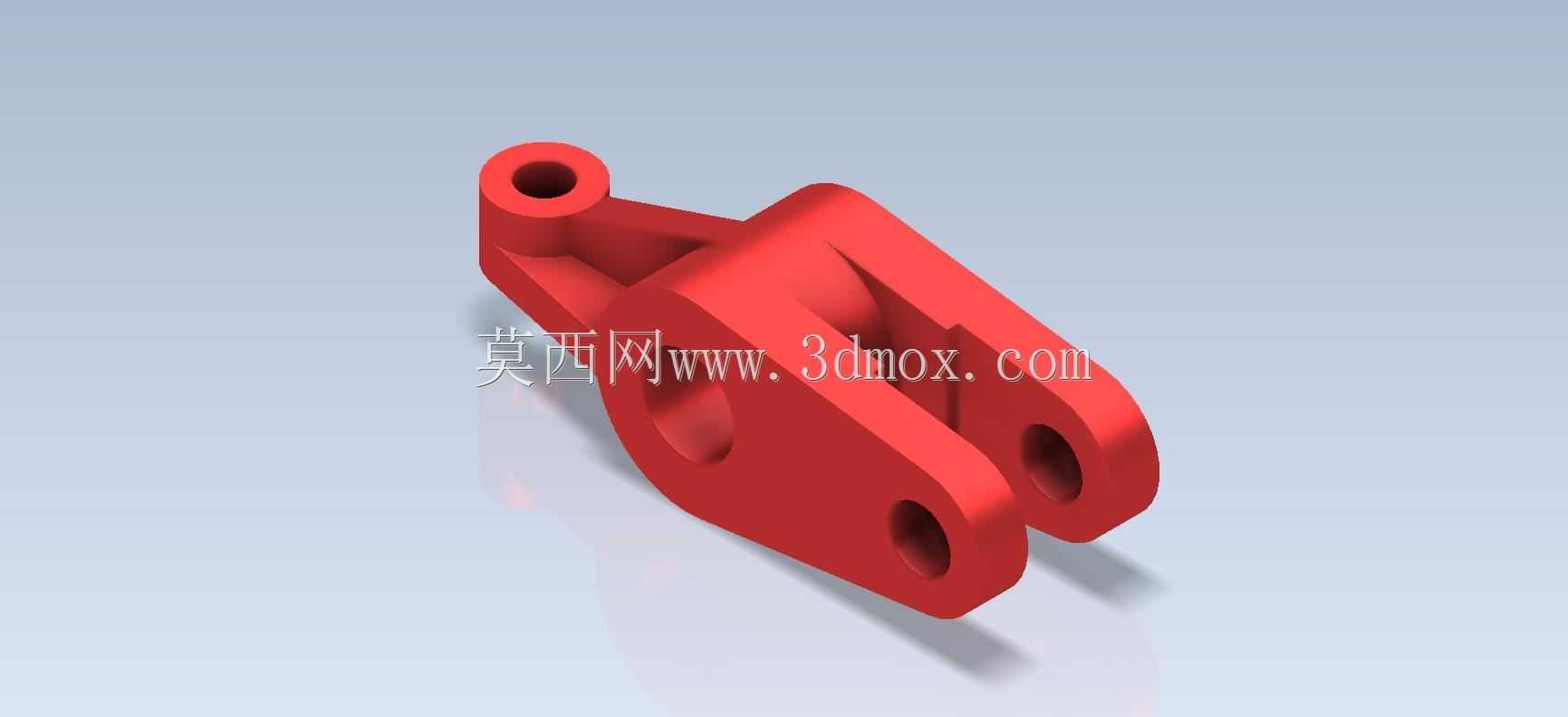

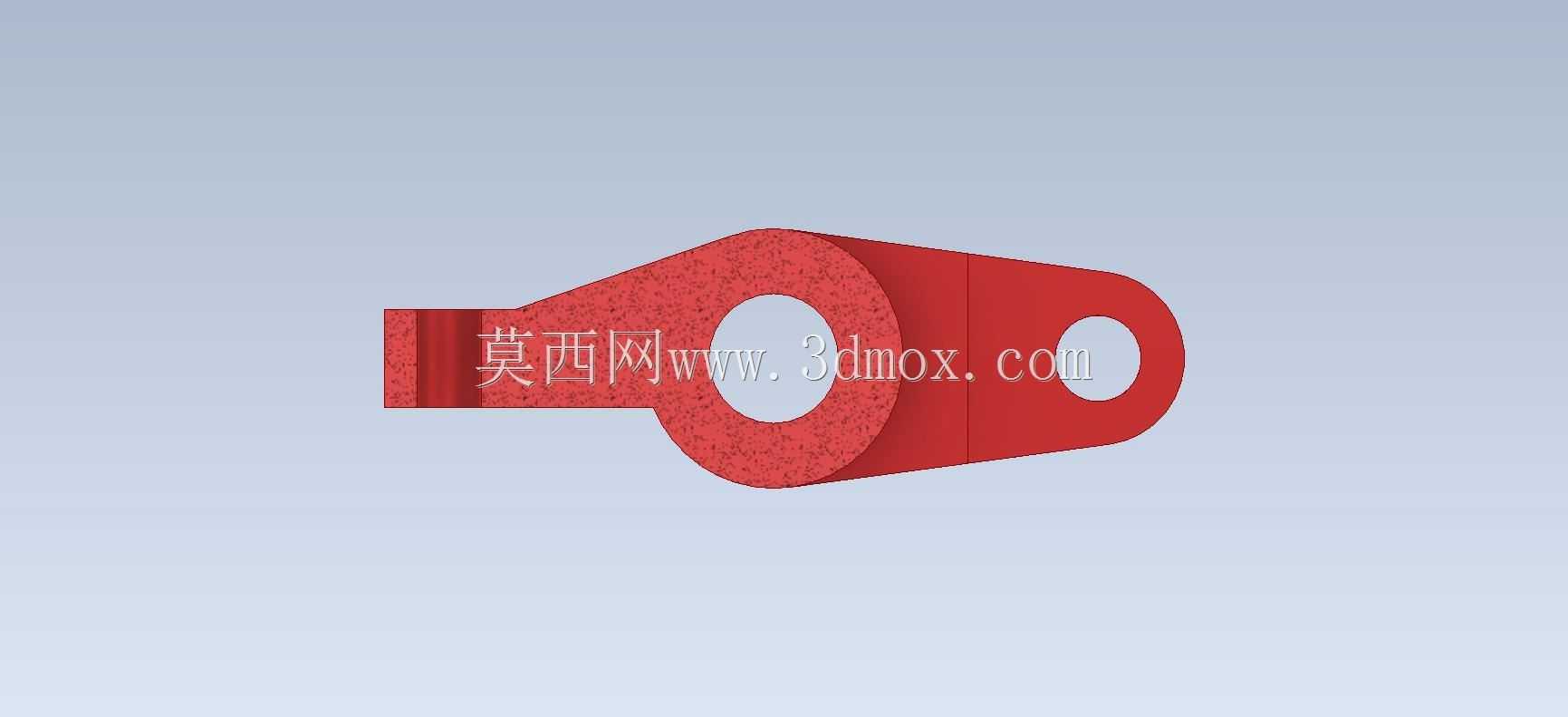

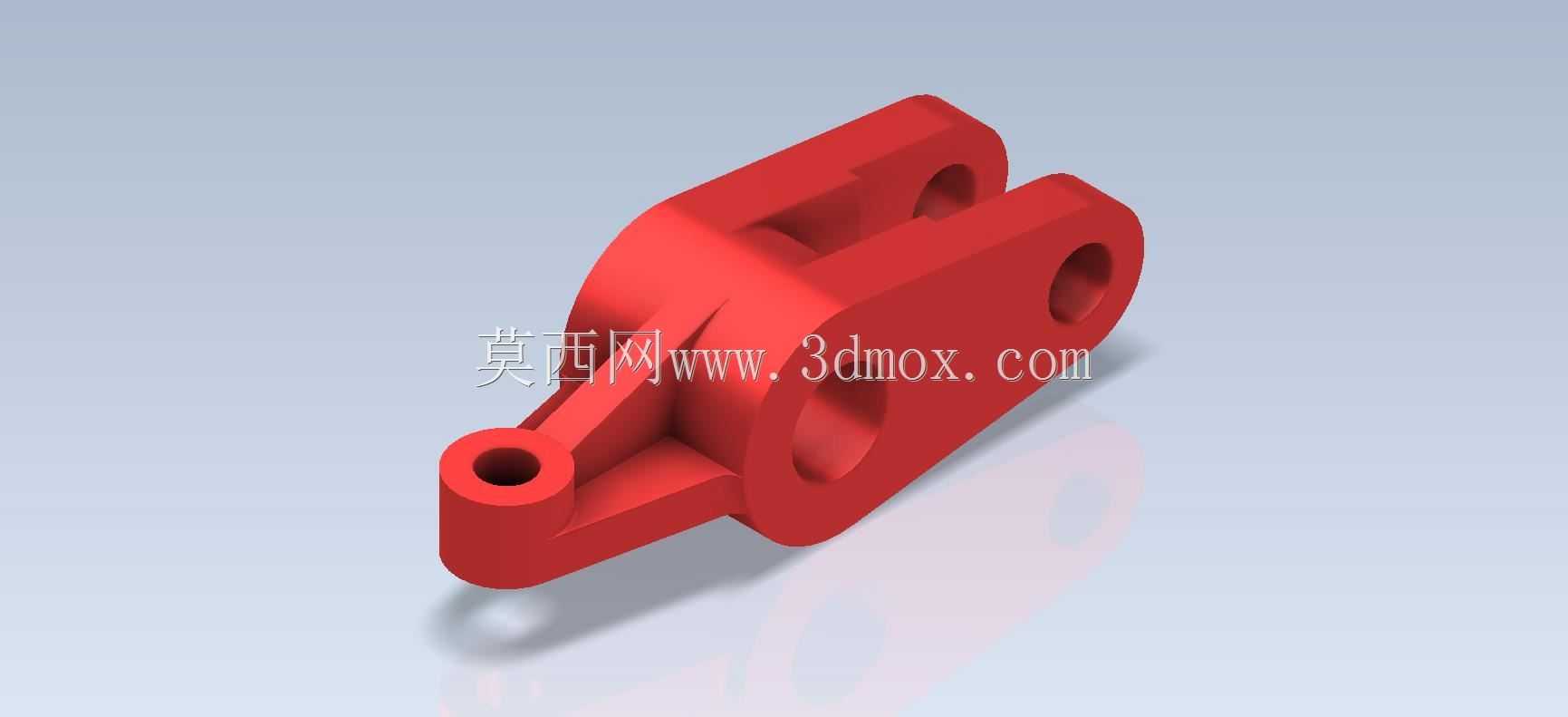

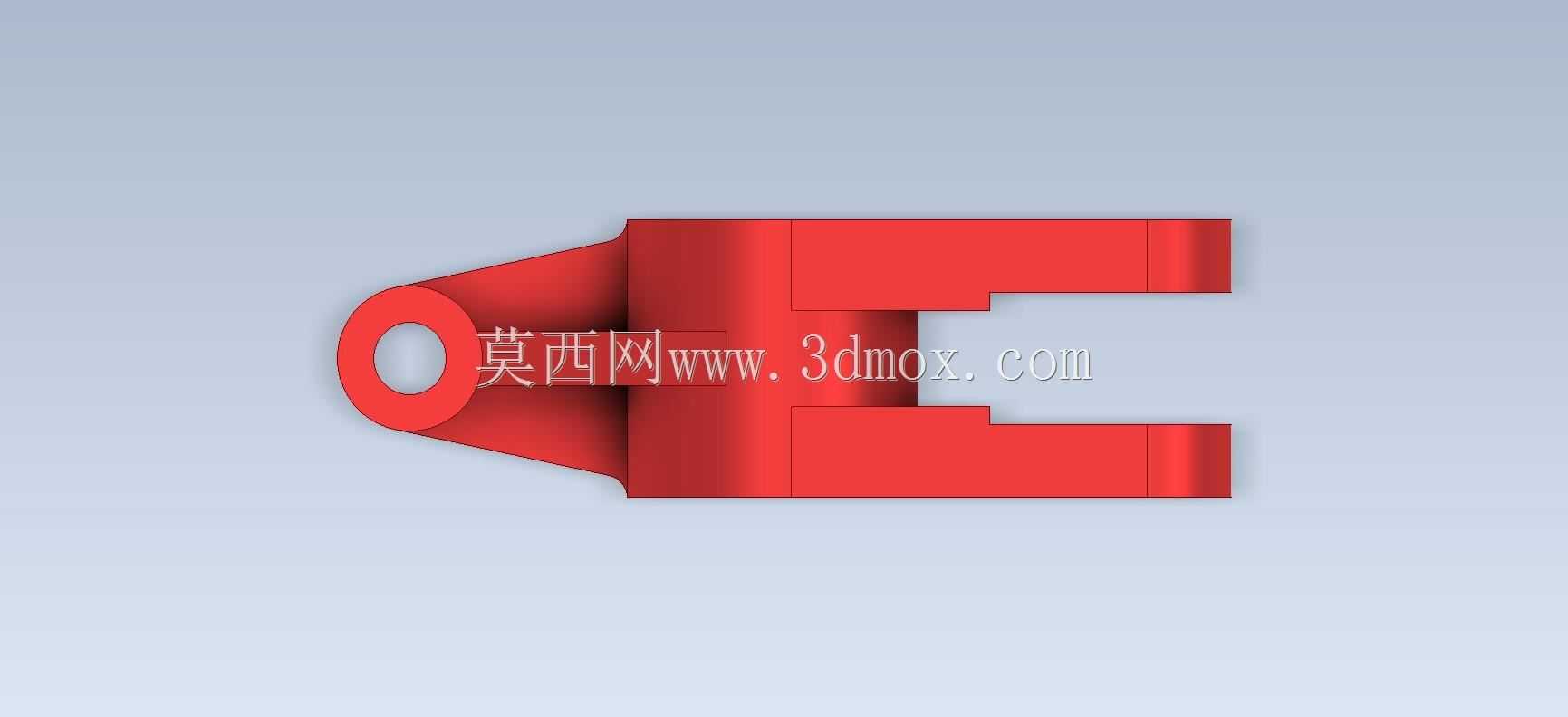

　　在各类工业机械的连杆传动、铰接支撑场景中，这类双铰接耳式连接支座是十分常见的传力结构件，日常多应用在工装夹具的活动连接端、小型自动化设备的摆臂铰接位、输送线的张紧调节支座等位置，核心作用是实现两个运动构件之间的铰接传动，同时承担径向与轴向的复合载荷，避免连接部位出现应力集中导致的结构失效。从结构设计逻辑来看，这类支座采用一体成型的实体结构，主体设置两个同轴的大直径铰接耳孔，用于穿装铰接销轴与主动摆臂连接，耳孔的壁厚经过受力校核，能够承受摆臂往复摆动带来的交变剪切力，避免长期运行下孔位出现椭圆变形；支座延伸出的单耳支臂末端设置小直径安装孔，用于与固定端或者从动构件连接，支臂与主体衔接位置做了大圆弧过渡处理，从根源上降低应力集中系数，

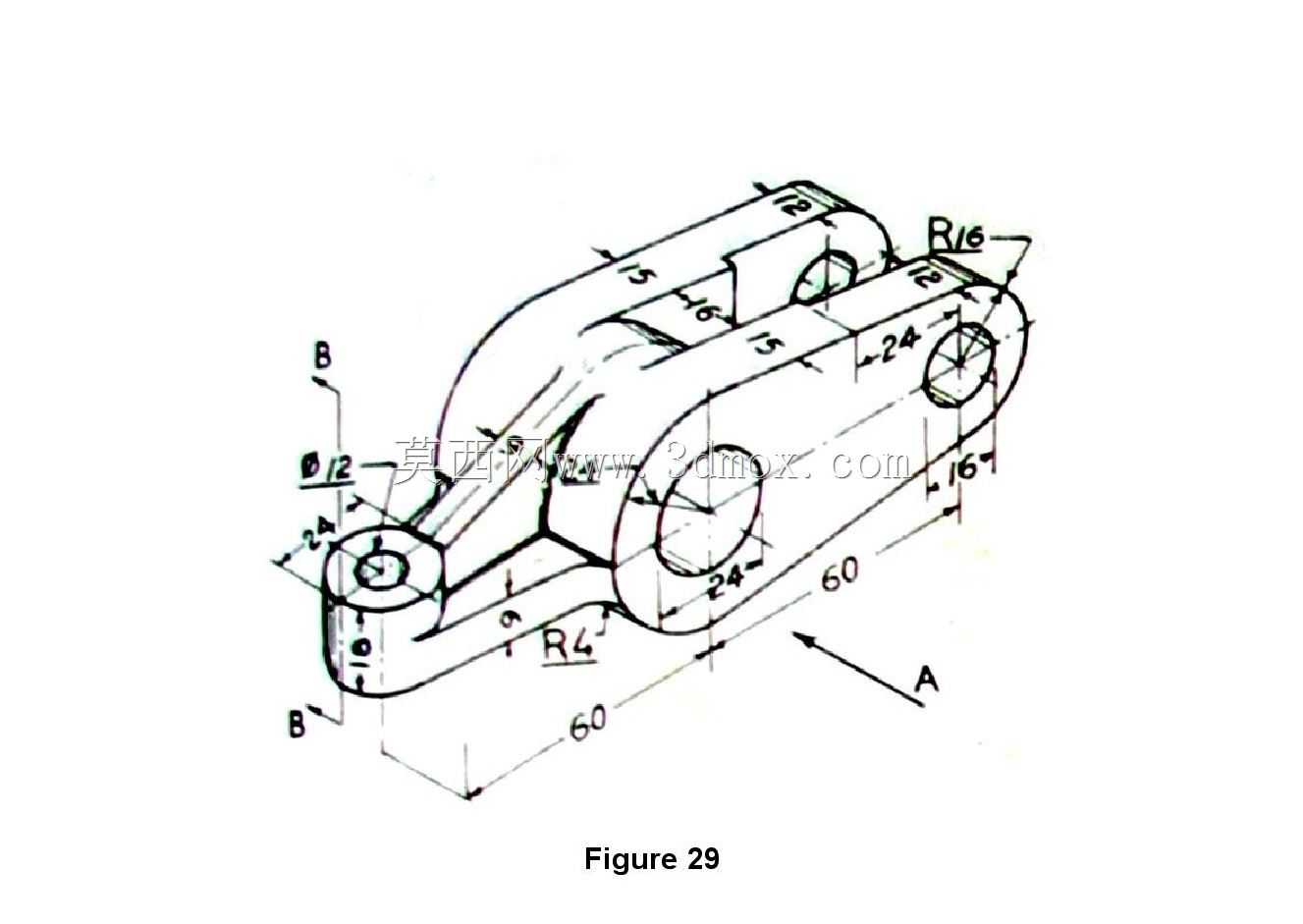

　　这也是这类承力结构件设计时的核心要点，很多新手建模时容易忽略过渡圆角，导致后续做有限元分析时衔接位置应力值超出材料许用范围。从安装边界来看，这类支座的整体轮廓属于紧凑型设计，两个大铰接耳的外端面间距决定了适配的摆臂连接端宽度，耳孔的内径尺寸直接匹配对应直径的铰接销轴，设计时需要预留0.1-0.2mm的配合间隙，保证销轴转动顺畅无卡滞；末端单耳的安装孔位与主体耳孔的中心距是核心安装尺寸，直接决定了整个连杆机构的传动行程，建模时需要严格控制这个尺寸的公差，避免装配后出现机构运动死点或者行程不足的问题。实际应用场景中，这类支座多采用45号钢或者铝合金材质加工，钢制件多用于载荷较大的工装、工程机械铰接位，铝合金件多用于轻量化的自动化设备、

　　检测设备的活动连接部位，孔位根据使用需求可以加装铜套或者直线轴承，提升铰接部位的耐磨性能，延长构件的使用寿命。建模过程中需要注意，主体结构的拔模角度、孔位的同轴度公差都要符合实际加工要求，两个大铰接耳的端面要保证平行度，避免销轴穿装后出现别劲的问题，支臂部分的厚度要根据实际承受的扭矩做校核，不能为了外观好看随意减薄壁厚，否则长期受交变载荷容易出现支臂断裂的问题。很多初学者在练习这类零件建模时，容易把注意力放在外观造型上，忽略了工程实际中的配合要求、受力过渡要求，比如直接做直角衔接、孔位没有预留加工余量、同轴度没有做约束，这些问题在实际生产中都会导致零件报废或者装配后无法正常运行。这类结构虽然看起来造型简单，

　　但是涵盖了机械结构设计中最基础的铰接传力、应力分散、配合公差选择等知识点，非常适合作为三维建模入门的练习案例，通过建模过程可以熟悉拉伸、切除、圆角、孔特征等基础建模命令的使用，同时也能建立起基础的工程设计思维，理解每一个结构特征背后的工程意义，而不是单纯的几何造型堆砌。在实际设备选型替换这类零件时，首先要确认两个铰接孔的中心距、孔径参数，再核对安装端面的连接尺寸，保证替换件的载荷等级满足设备运行要求，避免出现小马拉大车的情况，导致连接部位断裂引发设备故障。
