卡扣式环形束线固定夹结构设计

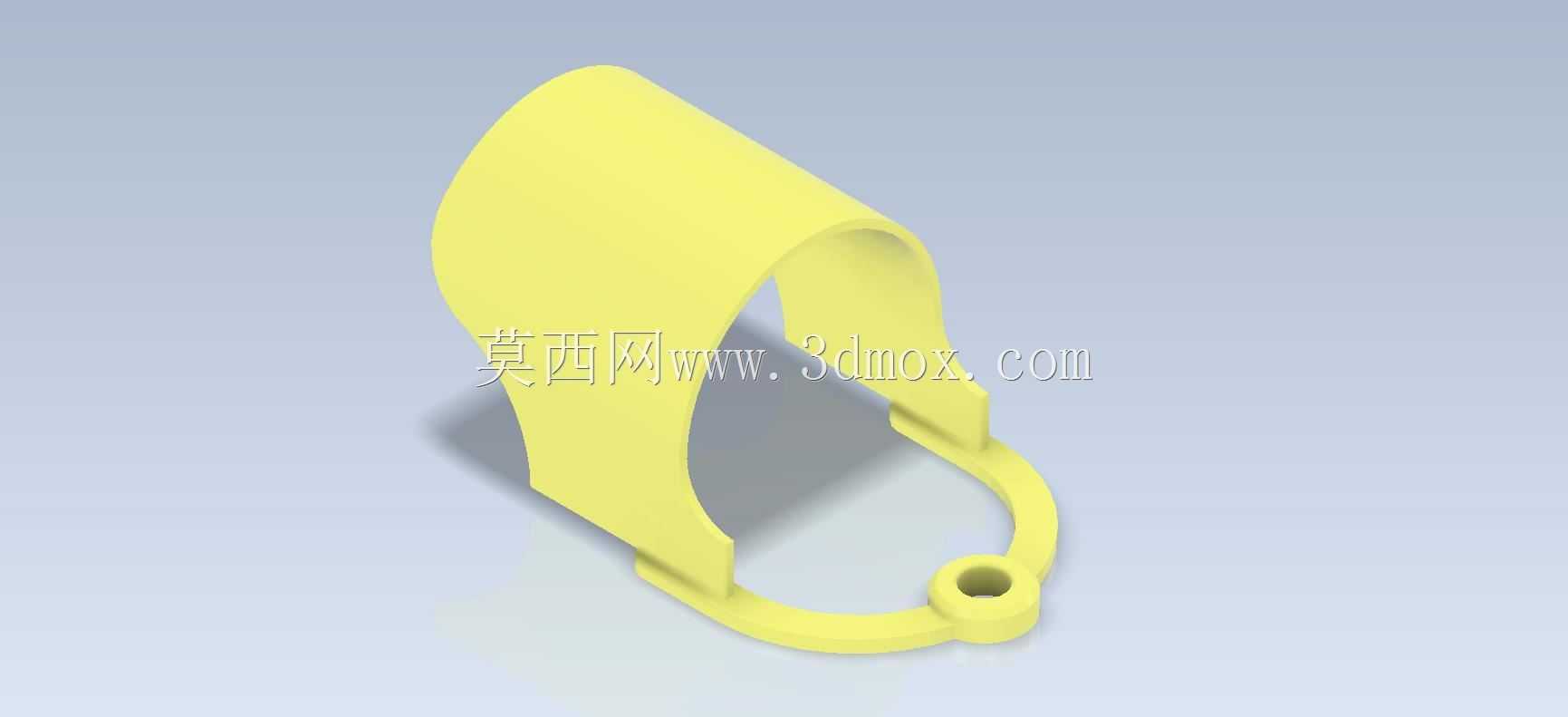

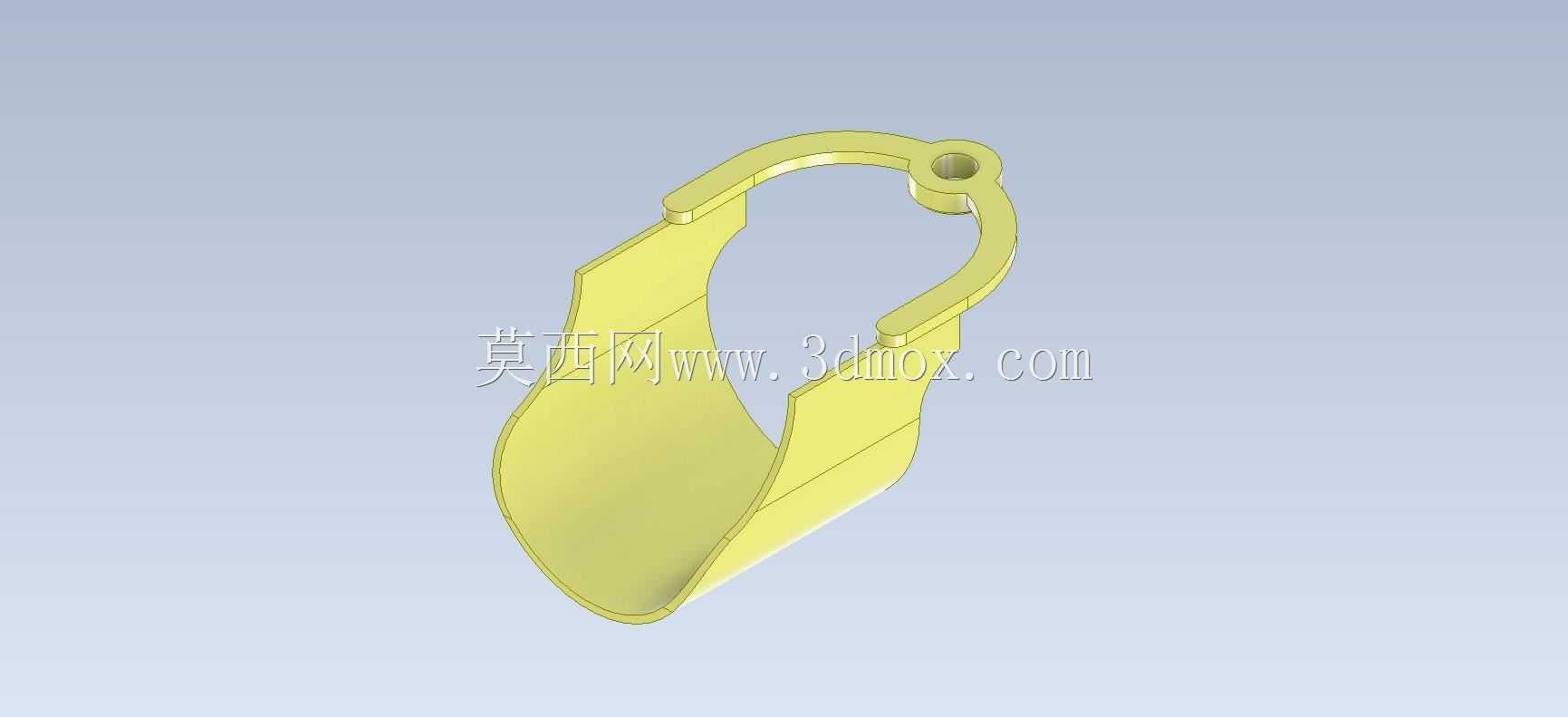

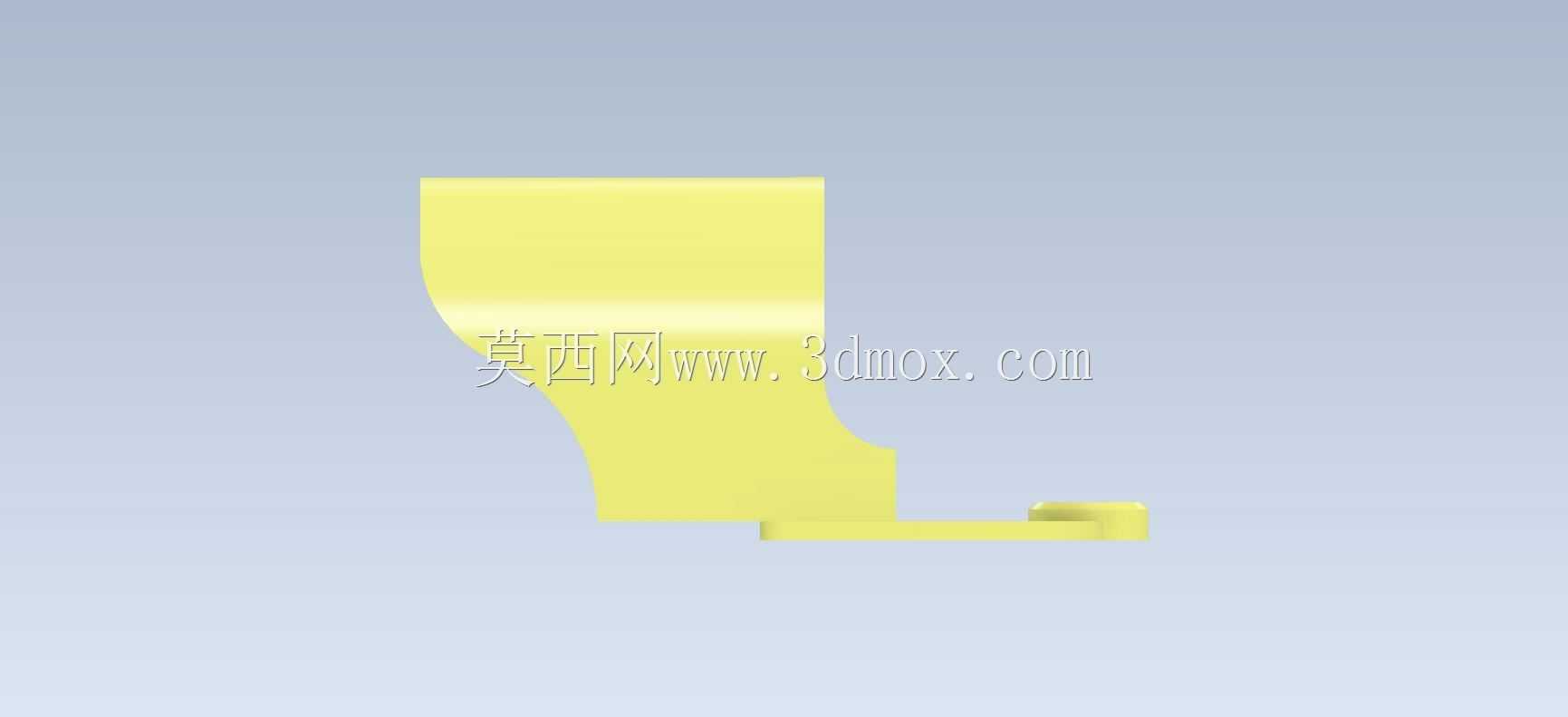

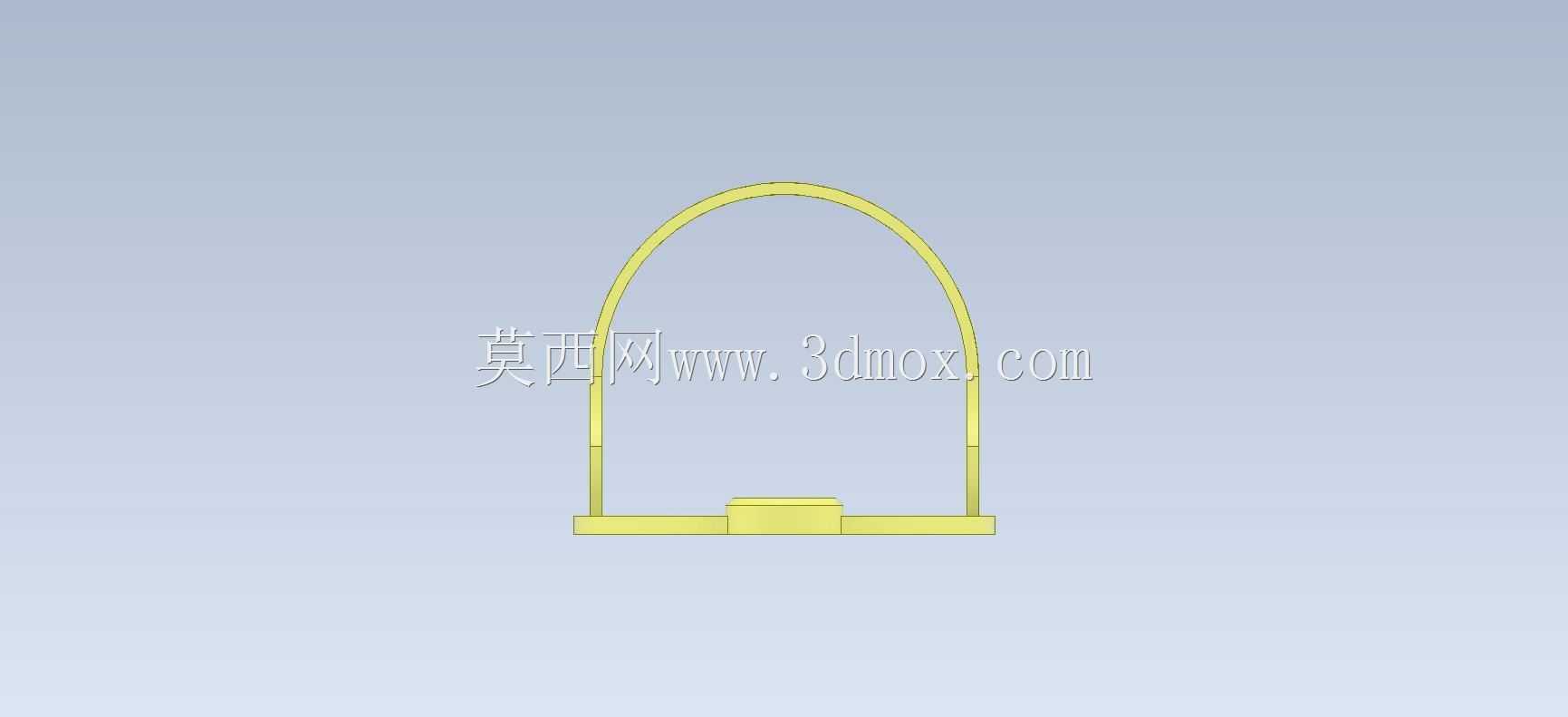

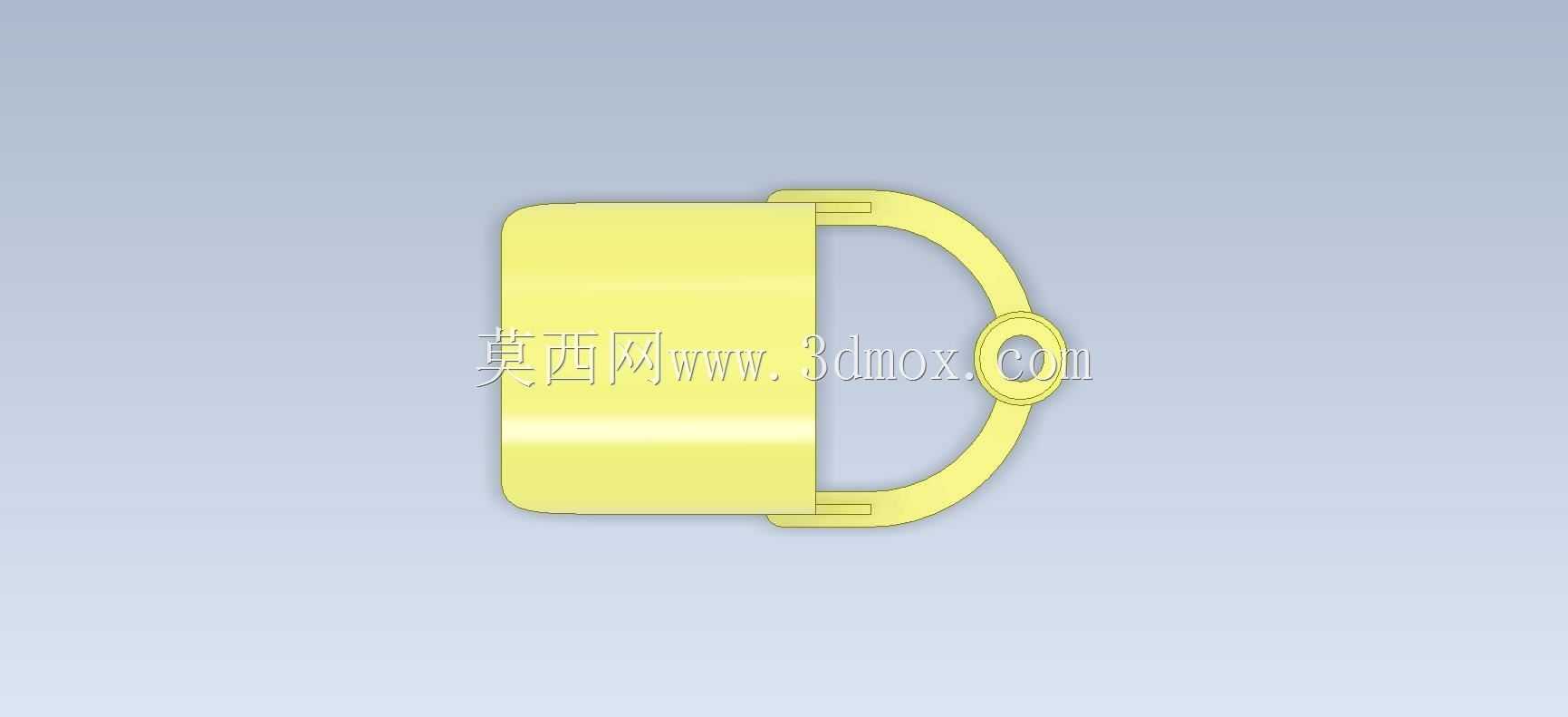

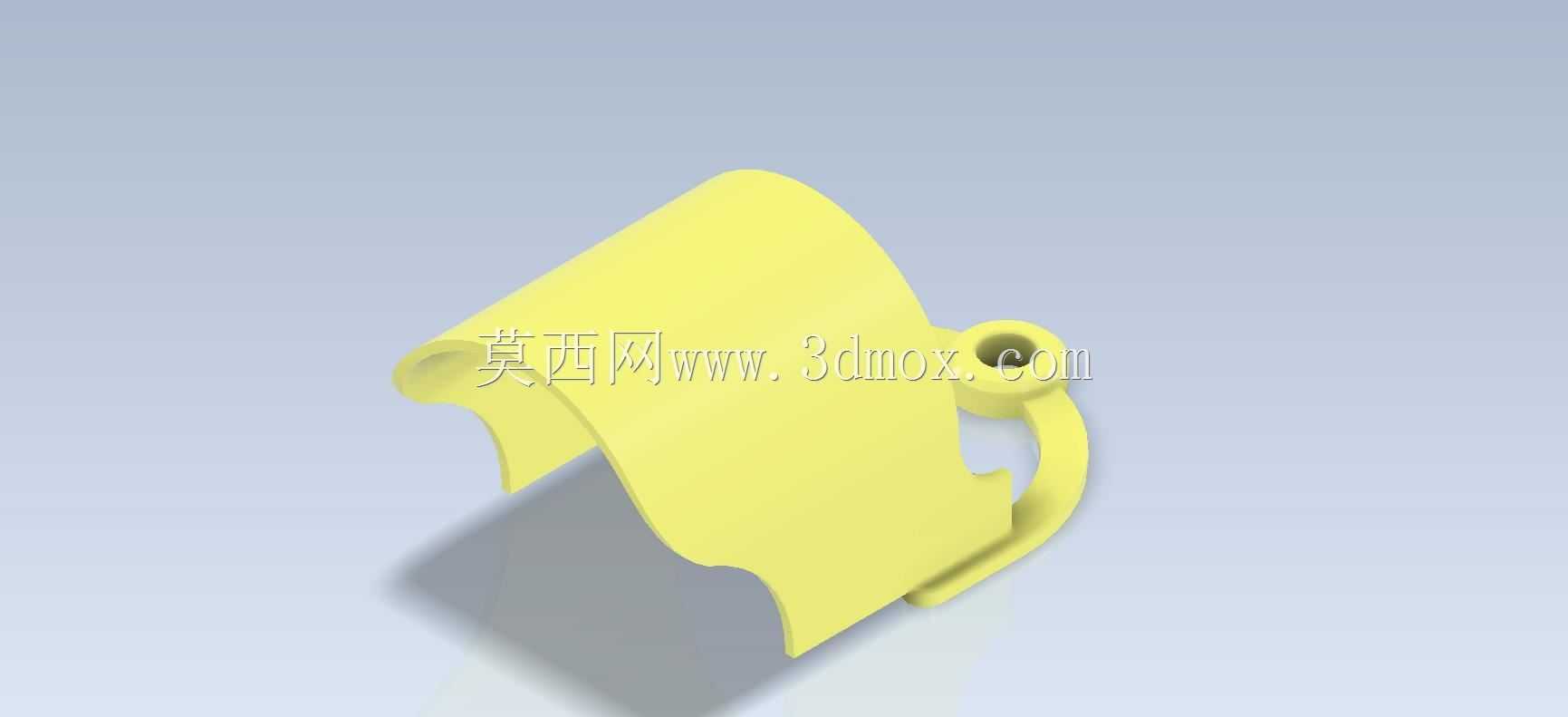

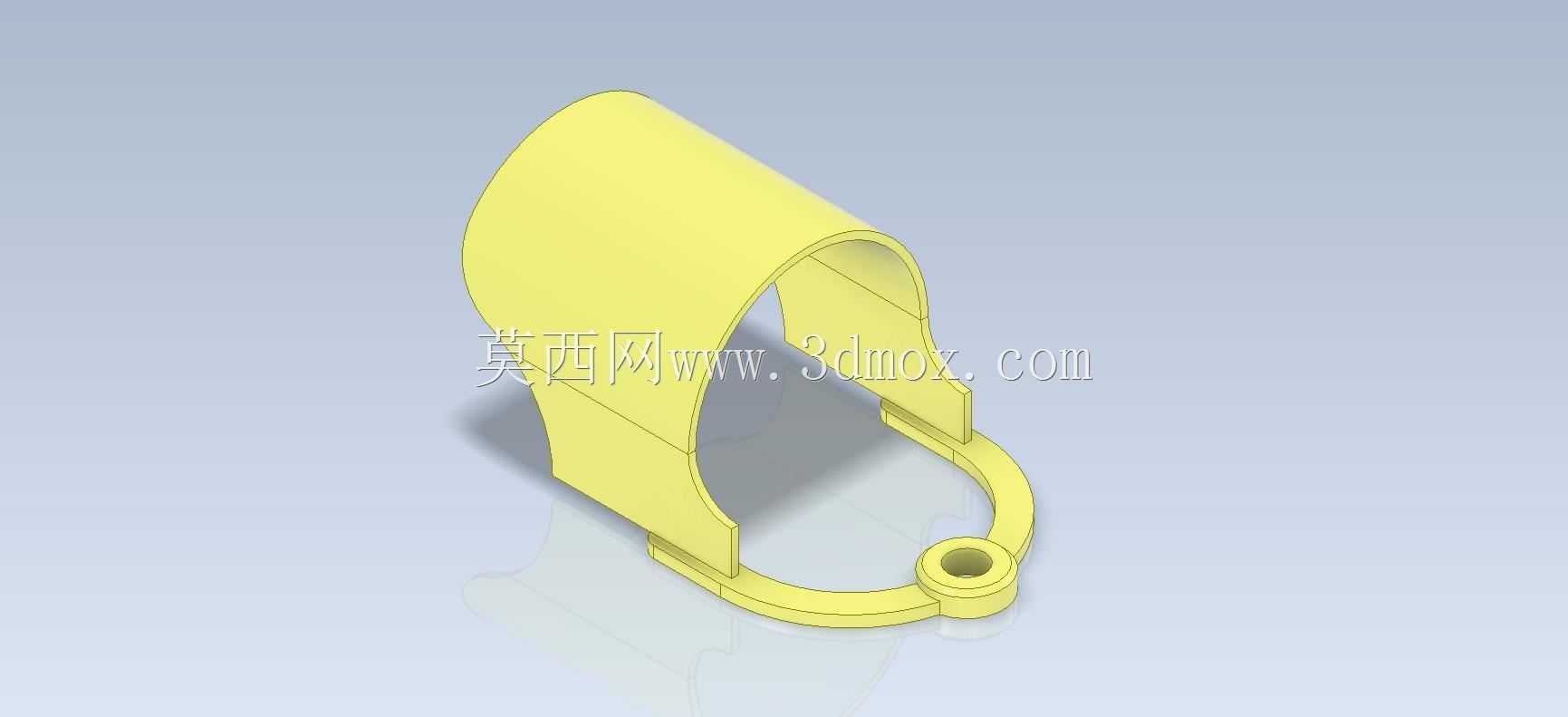

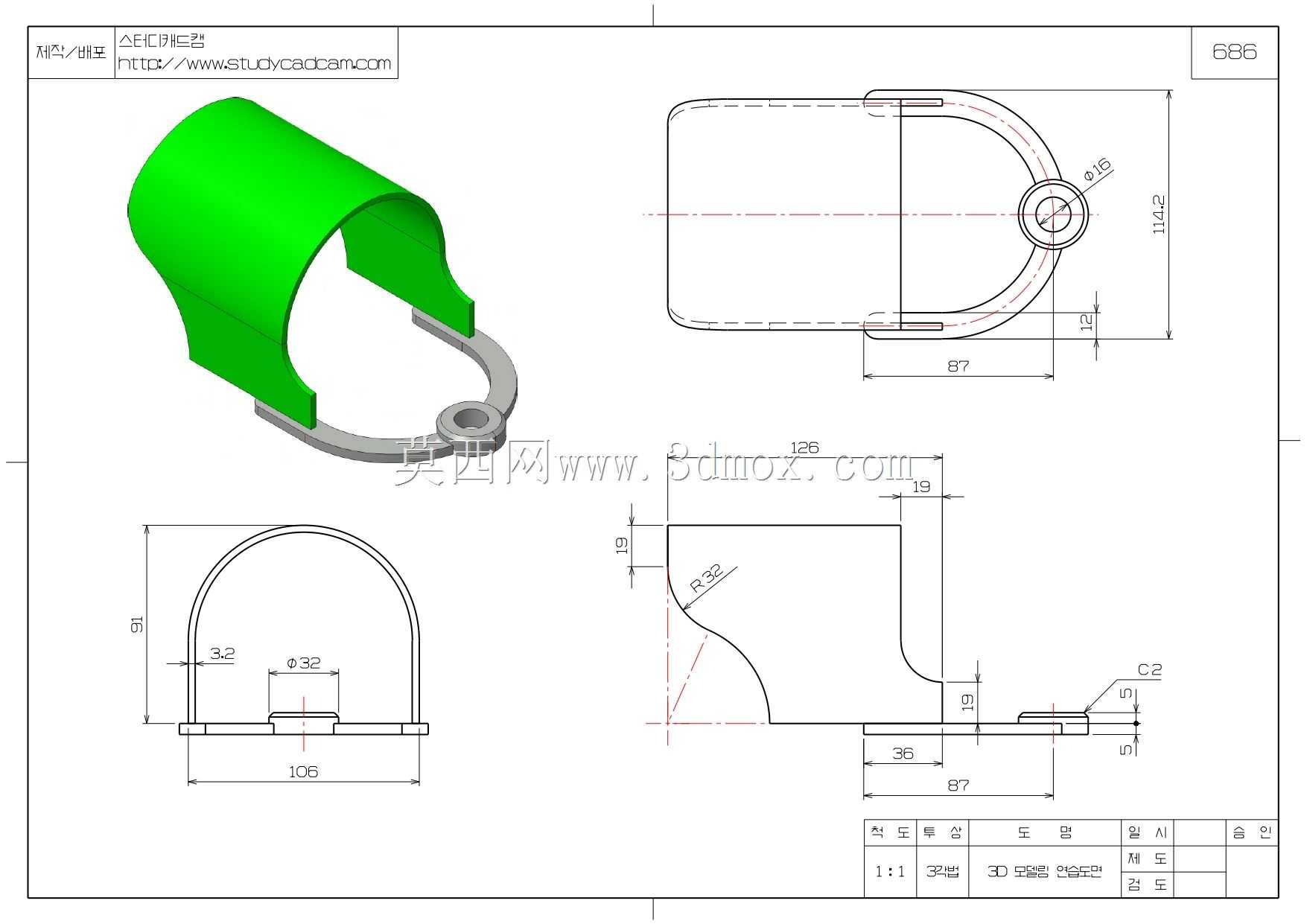

　　日常做结构设计练习时，这类带弧形抱合面的卡扣固定件是很典型的入门练手题材，很多线束排布、小型管路固定场景里都能见到同结构逻辑的零件。先从实际安装边界说起，这类零件的环形基座是核心定位基准，底部带孔的凸台是安装位，通常适配M3或者M4规格的紧固件，安装时凸台端面要完全贴附安装基面，避免锁紧后零件出现翘曲，导致抱合力不足。弧形抱臂的曲率是设计时需要反复校核的部分，要匹配被固定对象的外径，常规这类练习件适配的被固定件直径在20-30mm区间，抱臂开口处的两个导向卡爪做了外扩倒角，装配时不需要额外工具，直接对准被固定件按压就能卡入，靠塑料本身的形变实现预紧，不会出现松脱。

　　很多人做这类练习件时容易忽略壁厚的均匀性，整个零件的壁厚控制在2mm左右，不管是弧形抱臂还是底部环形基座，壁厚差不能超过0.5mm，不然注塑成型时会出现缩痕，应力集中的位置刚好在抱臂和基座的衔接处，反复拆装几次就容易断裂。抱臂的弧度不是正圆，靠近开口的位置做了轻微的收窄，卡入被固定件后，抱臂的内弧面能和被固定件外圆实现至少70%的面接触，而不是线接触，这样固定时不会压伤线束或者薄壁管路的外表面，长期使用也不会因为应力集中把被固定件勒出变形痕迹。

　　从应用场景来看，这类结构不只是用来做CAD练习，实际设备里的电气仓走线、小型气动管路固定、甚至消费电子产品的内部线束固定，都大量使用同原理的卡扣夹，相比扎带固定，这种卡扣件可以重复拆装，后期维护线路时不需要剪断更换，拆装效率更高，而且固定位置不会出现滑移，走线排布更整齐。设计时还要注意安装孔的位置，底部凸台的中心要和抱臂的弧形中心在同一条垂直轴线上，锁紧螺丝时的压紧力能均匀传递到整个抱合结构，不会出现单侧受力导致抱臂偏斜，卡不住被固定件的情况。开口处的两个卡爪端面做了圆角处理，装配时不会刮伤线束的绝缘层，也不会划伤操作人员的手，细节处的倒角虽然不影响整体结构功能，但实际量产时这些工艺细节直接决定了零件的使用体验。

　　做这类练习建模的时候，很多新手会直接用正圆拉伸切除做内弧，实际生产中这类卡扣的内弧通常会做0.2-0.3mm的拔模斜度，方便注塑脱模，同时抱臂的外表面也要做顺滑的过渡，没有尖锐的棱角，避免在设备内部剐蹭其他线路或者零件。另外底部环形基座的宽度比抱臂的厚度宽1mm左右，增大和安装面的接触面积，即使安装面有轻微的不平整，也能保证固定的稳定性，不会出现晃动。这类零件的材料通常选用POM或者改性PP，本身有不错的韧性和抗疲劳性，反复拆装几十次也不会出现断裂，抱合力的衰减也控制在允许范围内，完全能满足工业设备内部固定的使用要求。
