这款钣金支架属于薄板冷弯成型的典型练习构件,在日常的设备装配场景中,这类支架常被用作小型电气元件、传感模块、轻质管线的承载固定基座,多适配在控制柜内部、小型自动化设备的型材架安装面、低压配电装置的内腔固定位,承担承载、定位、隔振的基础连接作用。从结构成型逻辑来看,整个构件采用单张薄板经下料、冲孔、多道次折弯完成,没有额外的焊接、铆接拼接工序,所有成型特征都依靠板材自身的塑性变形实现,这也是钣金类零件最核心的设计思路——尽可能减少拼接工序,依靠折弯特征实现结构强度与安装功能的统一。

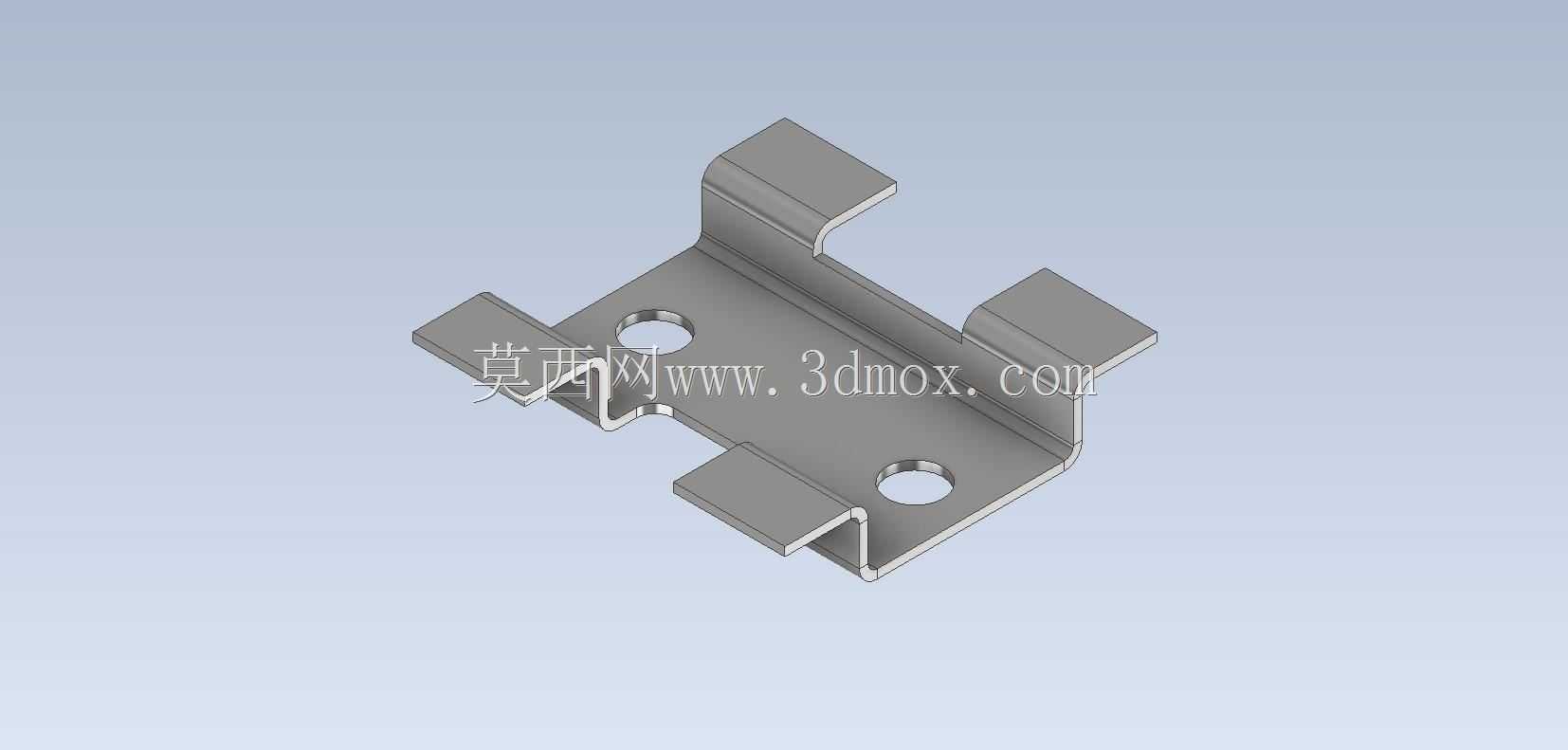

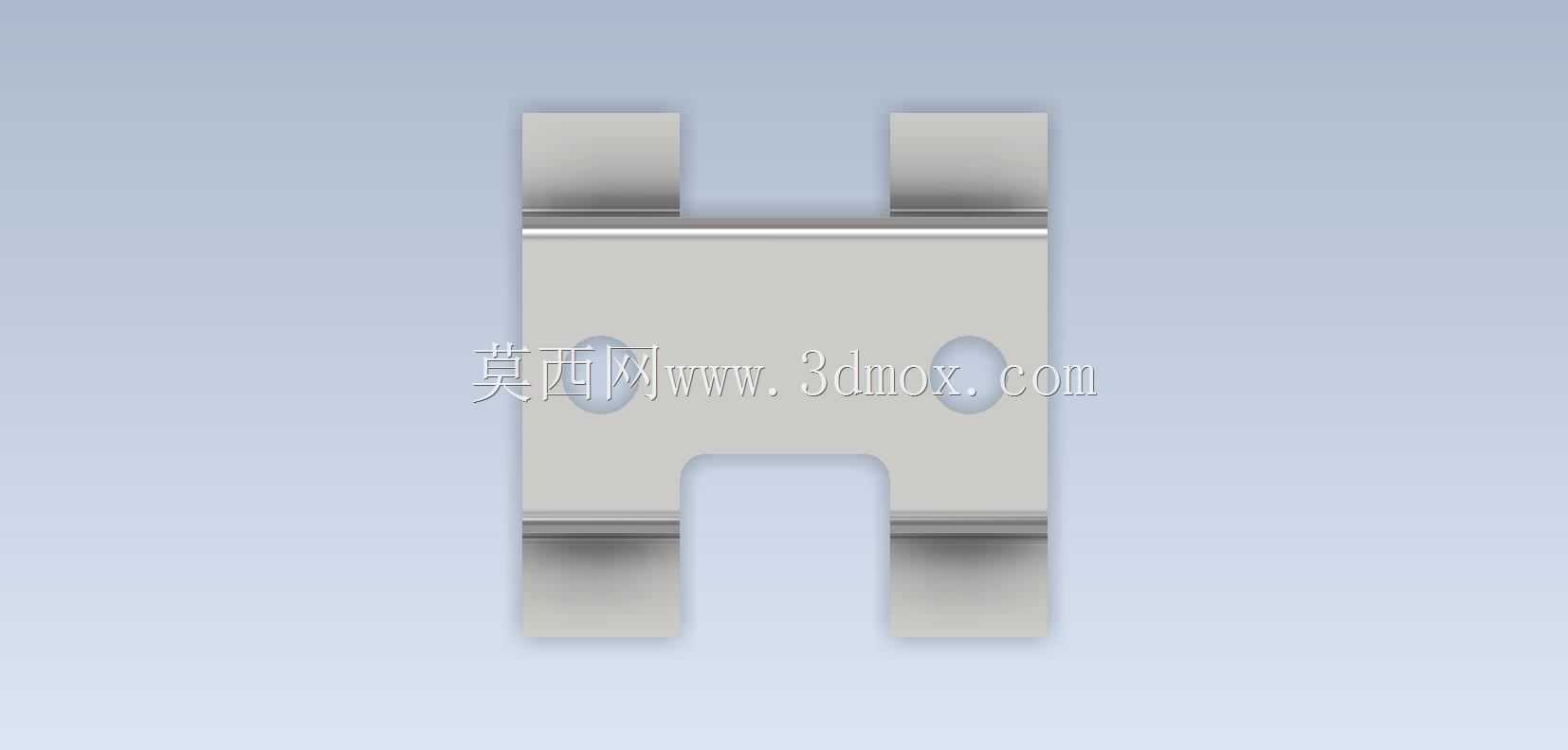

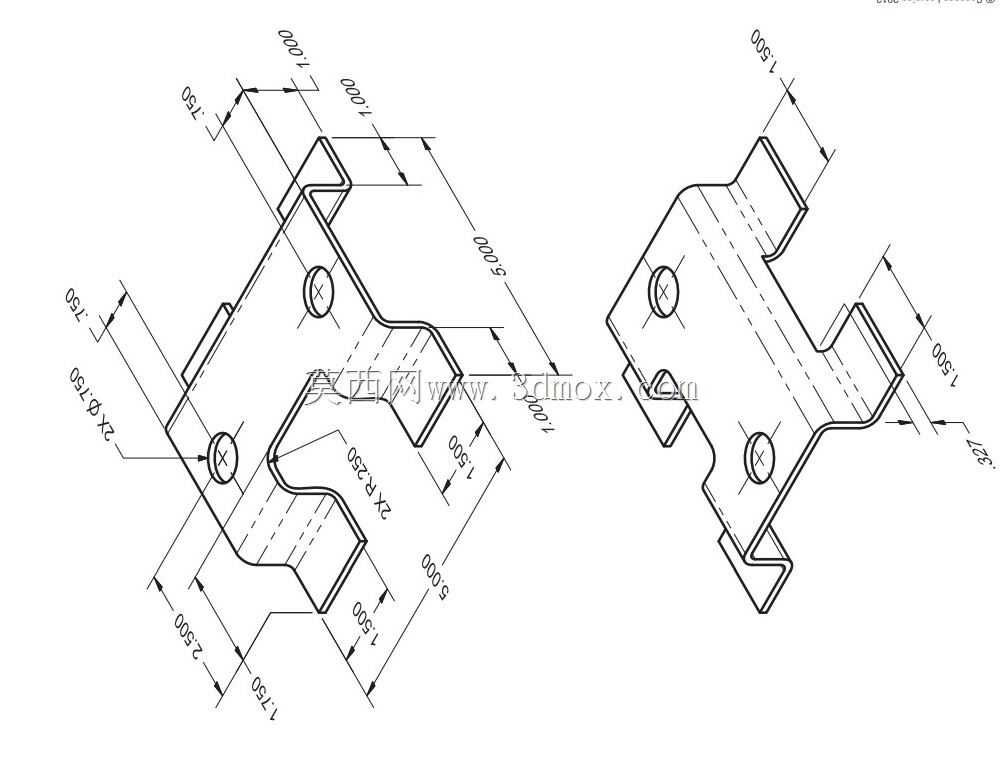

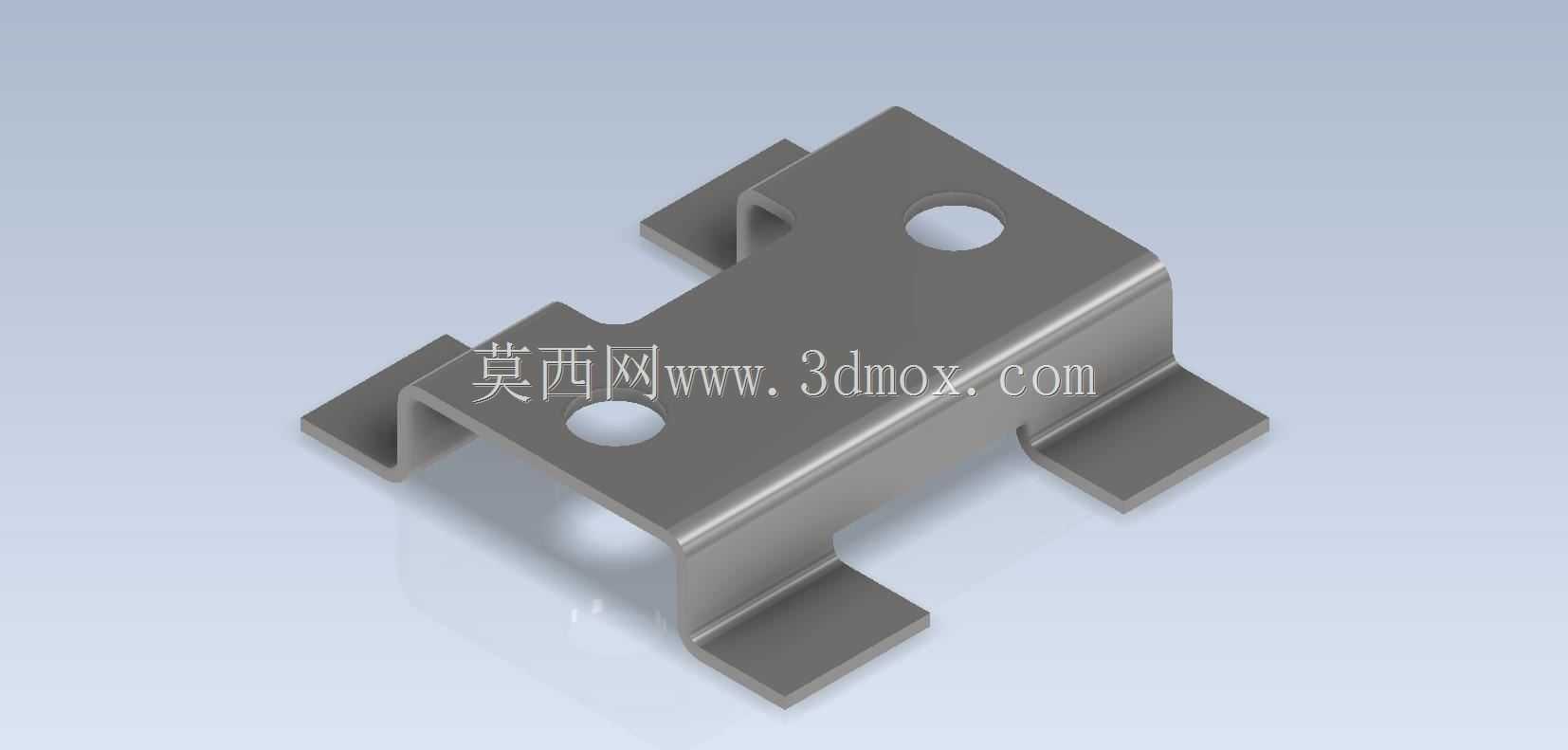

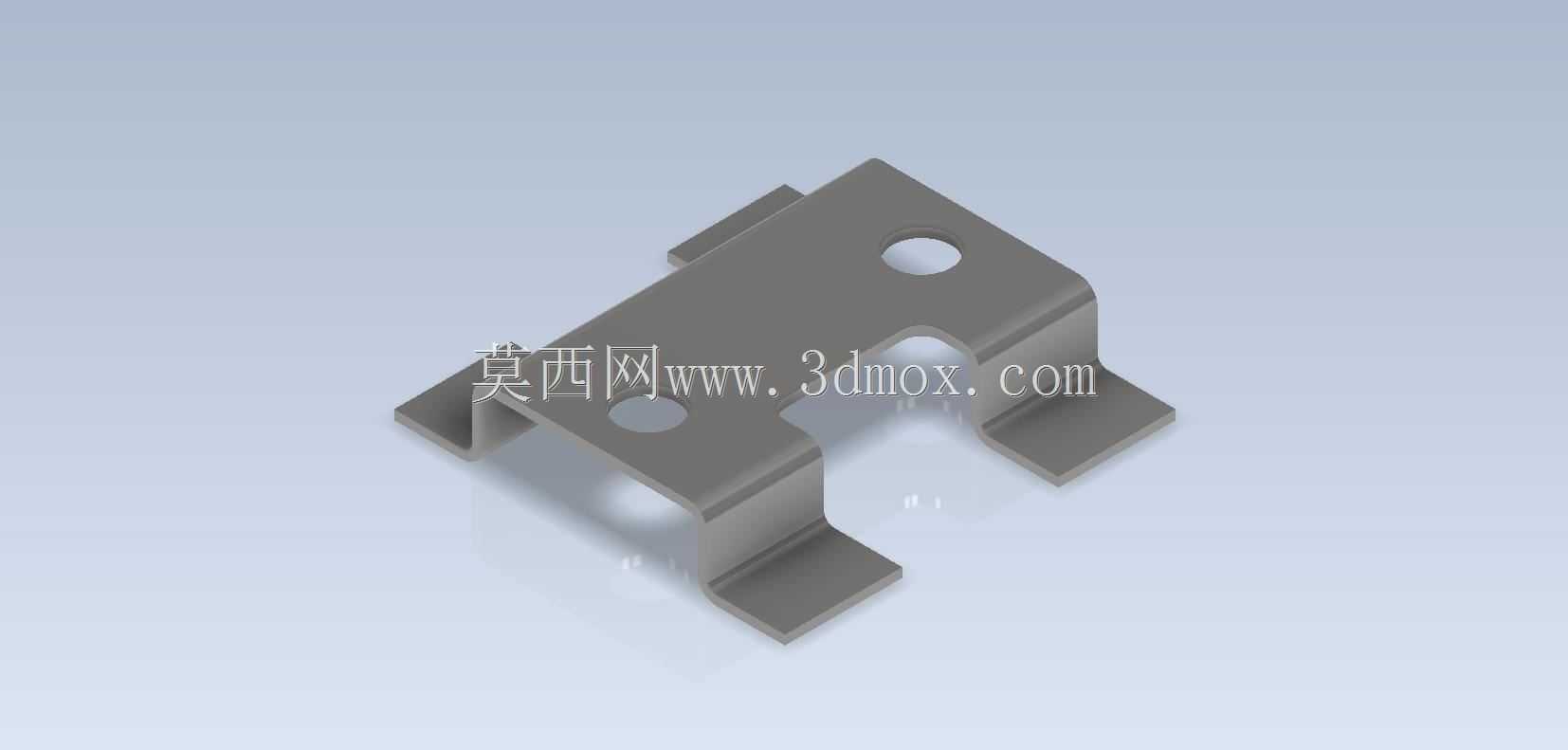

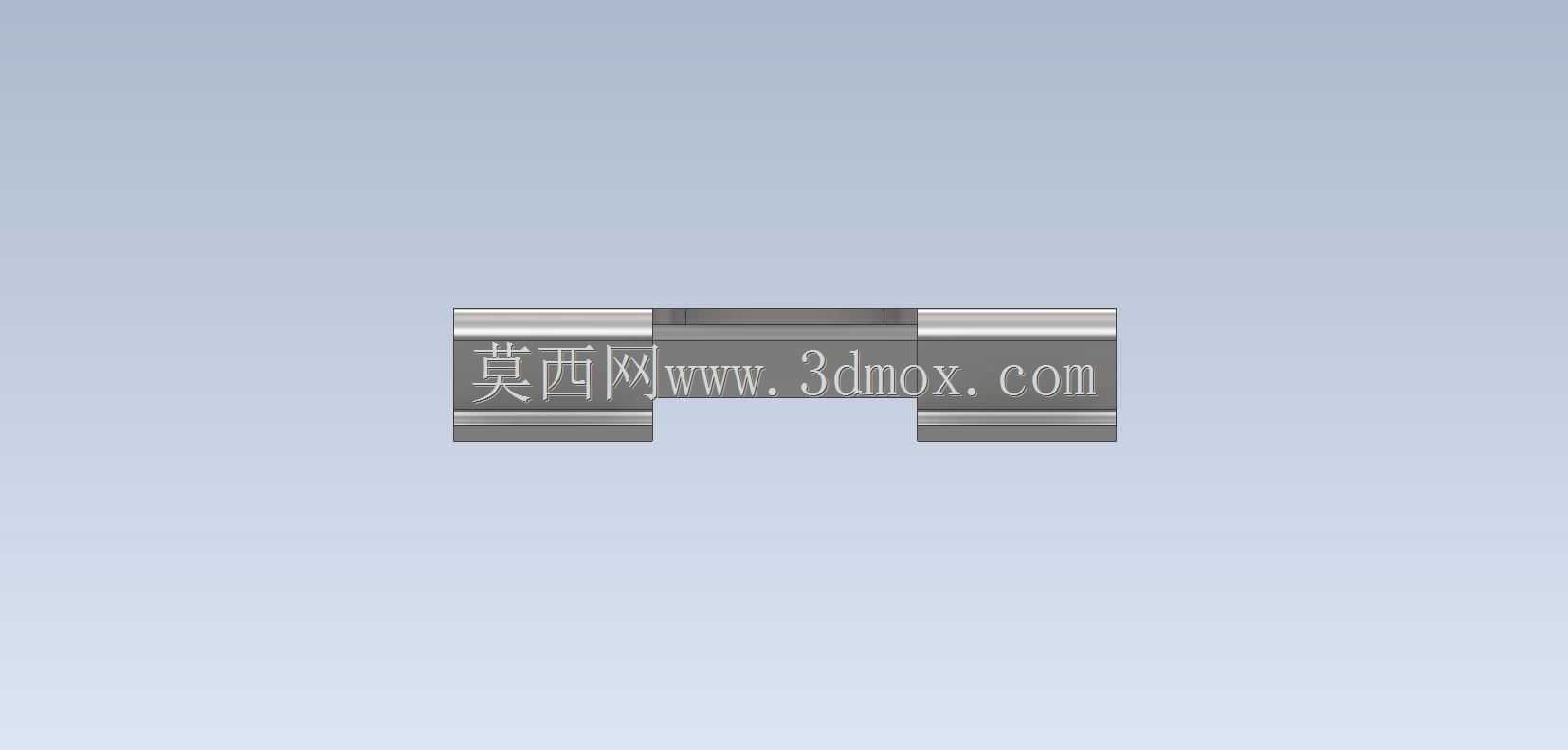

先看安装边界的设计,构件底部延伸出四个带折边的安装耳,每个安装耳都与主体折弯边呈90度外翻,安装面与主体承载面形成高度差,这个高度差刚好可以避开安装面的凸起焊缝、型材槽道的凸缘,保证安装时支架底面能完全贴合基准面,不会出现虚位。四个安装耳的开孔位置做了对称排布,适配常见的M3、M4规格的自攻螺丝或者螺栓连接,安装孔的中心距预留了足够的扳手操作空间,不会出现紧固件无法锁紧的问题。主体的承载立面做了两次直角折弯,形成U型的槽状主体结构,这种结构相比平板结构的抗扭、抗弯强度提升数倍,不需要额外增加加强筋就能承受数倍于自重的载荷,立面开设的两个圆形通孔,是用来穿装固定被承载构件的紧固件,孔位做了去毛刺处理的工艺预留,避免安装时刮伤线缆或者元件表面。

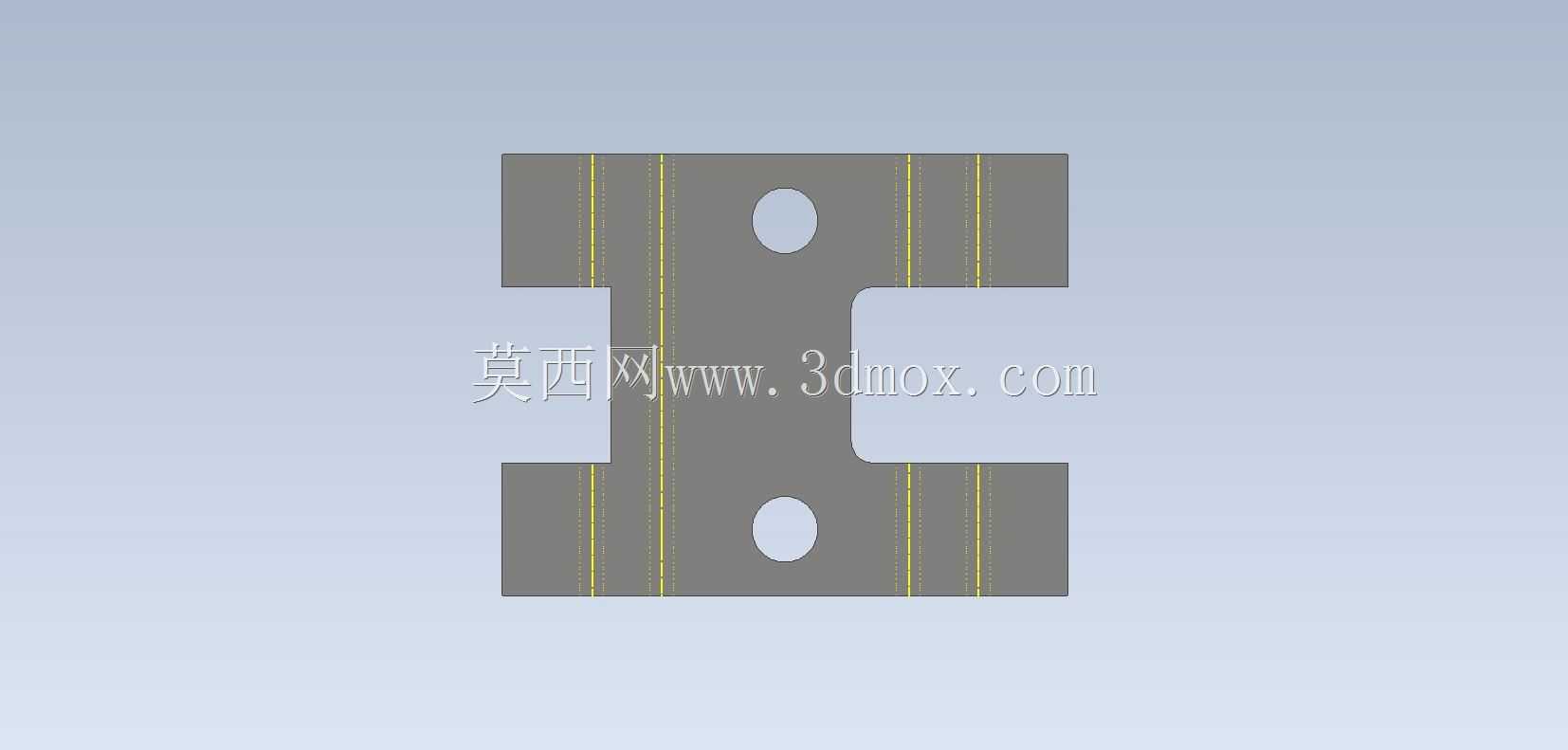

在实际的钣金设计练习中,这类构件的建模需要重点关注折弯系数的设置,不同厚度的冷轧钢板在折弯时会有不同的回弹量,建模时预留的折弯扣除值直接决定了下料尺寸的精度,要是折弯系数设置错误,最终成型的安装耳孔位就会出现偏移,无法和安装基准面的螺孔对齐。另外这个支架的所有折弯内角都做了等半径处理,没有出现锐角折弯的特征,这也是实际生产中必须遵循的设计规范——锐角折弯会造成板材应力集中,容易在折弯处出现开裂,同时也会大幅缩短折弯模具的使用寿命。
从实际使用的适配场景来说,这类小型钣金支架不需要承受大吨位的载荷,更多是满足轻量化的安装定位需求,比如在小型输送线的侧架上安装光电传感器,在控制柜的安装板上固定小型接线端子排,或者在实验设备的台架上固定小型气路接头,都可以用这类结构的支架,只需要根据实际安装的元件尺寸调整孔位间距、折弯高度,就能快速衍生出适配不同场景的同类型构件。建模过程中需要注意的是,所有的折弯边都要预留合理的工艺缺口,避免在折弯交汇位置出现材料堆叠,造成成型后表面不平整,这个支架的四个折弯交汇角都做了微小的切角处理,就是为了规避材料堆叠的问题,保证安装面的平面度。
另外这类支架的表面处理通常采用喷塑或者镀锌的工艺,所以建模时不需要预留太厚的涂层余量,只要保证折弯后的尺寸公差在±0.1mm范围内,就能满足常规的装配要求。相比切削加工的支座类零件,这种钣金支架的生产效率更高,材料利用率能达到90%以上,适合批量生产,单件的生产成本远低于机加工件,在非重载的安装场景下完全可以替代厚重的机加工支座,实现设备的轻量化设计。在做结构验证的时候,只需要校核两个位置的强度:一个是底部安装耳的抗弯强度,保证螺栓锁紧时不会出现安装耳变形;另一个是主体立面的承载强度,保证固定元件后不会出现立面倾斜偏移,这两个位置的强度只要满足使用要求,整个支架的使用寿命就能和设备的整体使用周期匹配,不需要额外做维护更换。
