立式带侧轴安装座机械构件练习模型

项目分类:通用机械零部件 发布时间:2023-07-12 ID:698052
  • 立式带侧轴安装座机械构件练习模型
  • 立式带侧轴安装座机械构件练习模型
  • 立式带侧轴安装座机械构件练习模型
  • 立式带侧轴安装座机械构件练习模型
  • 立式带侧轴安装座机械构件练习模型
  • 立式带侧轴安装座机械构件练习模型
  • 立式带侧轴安装座机械构件练习模型

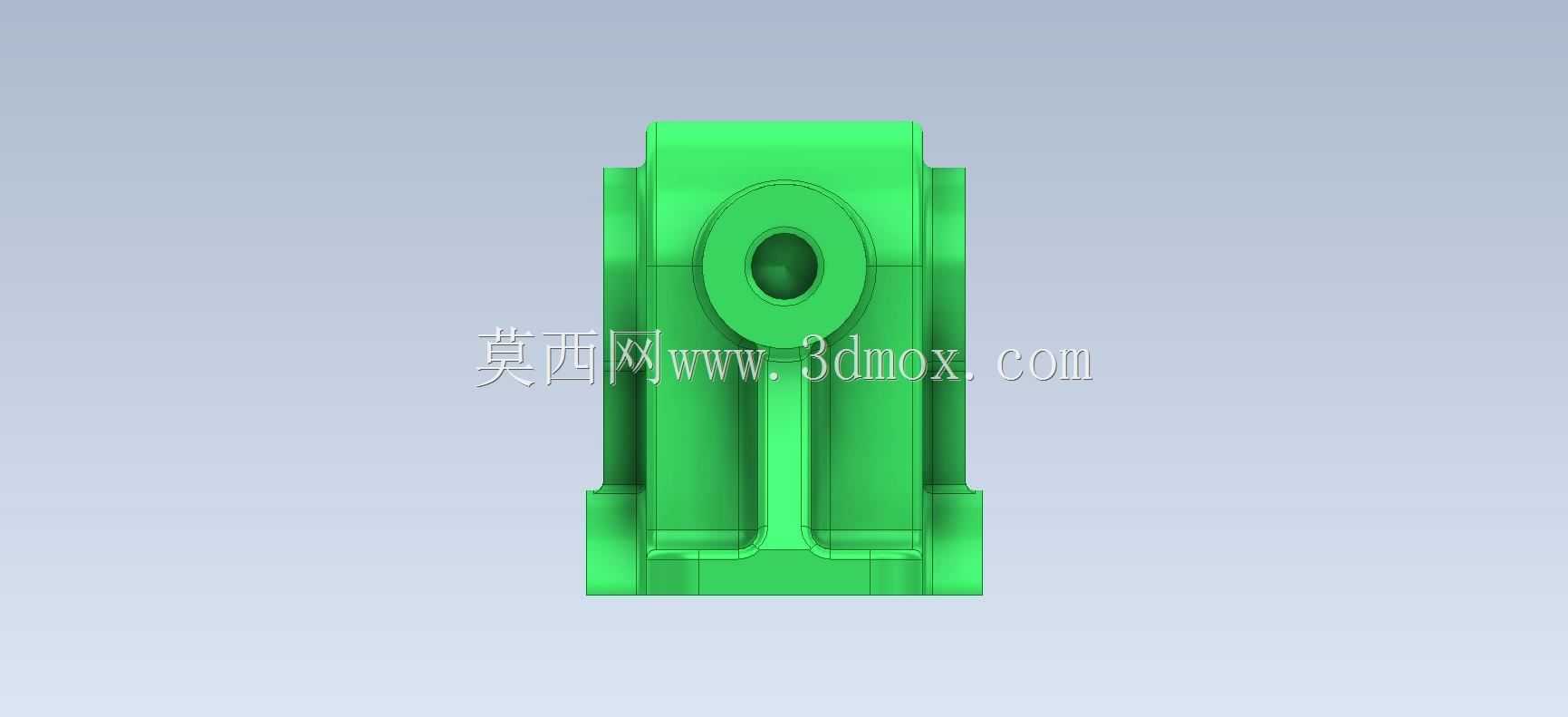

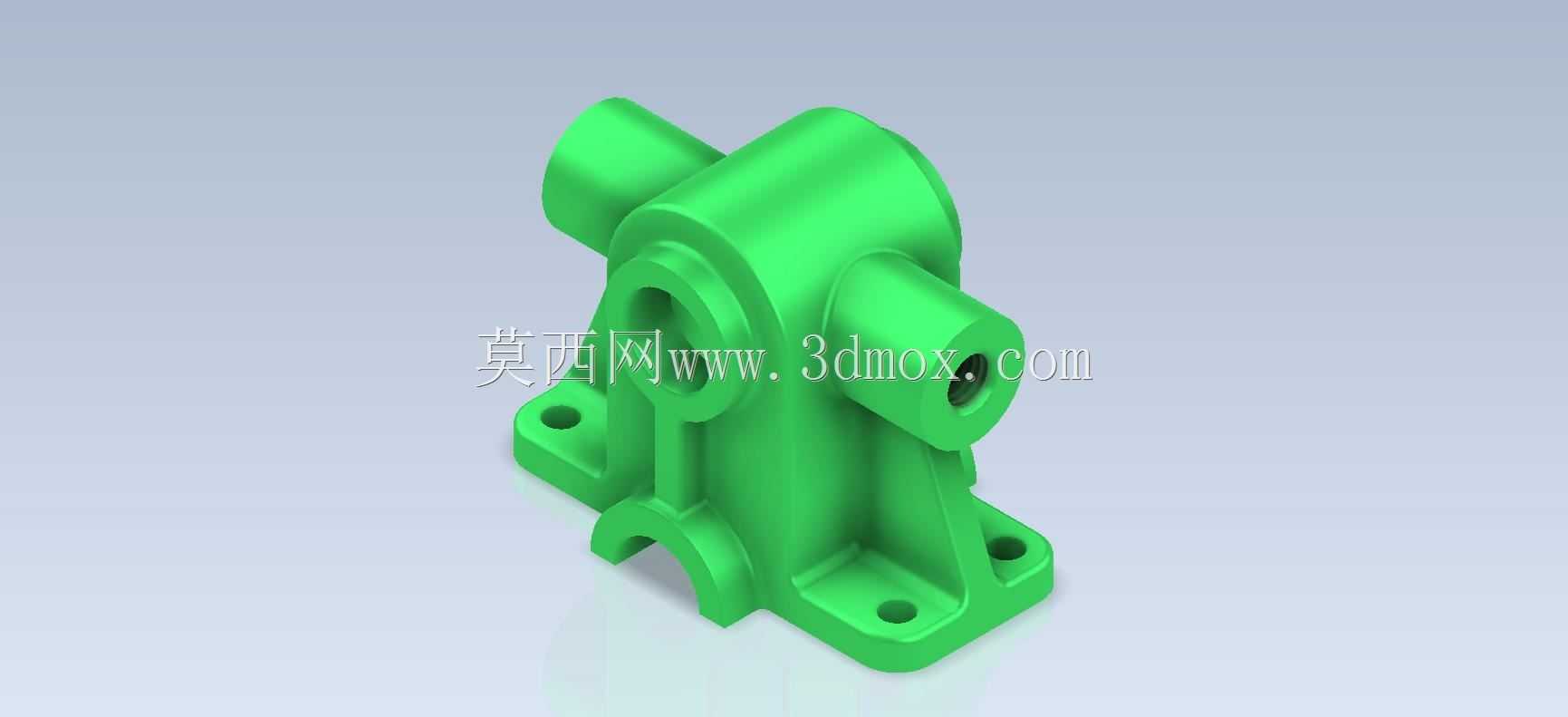

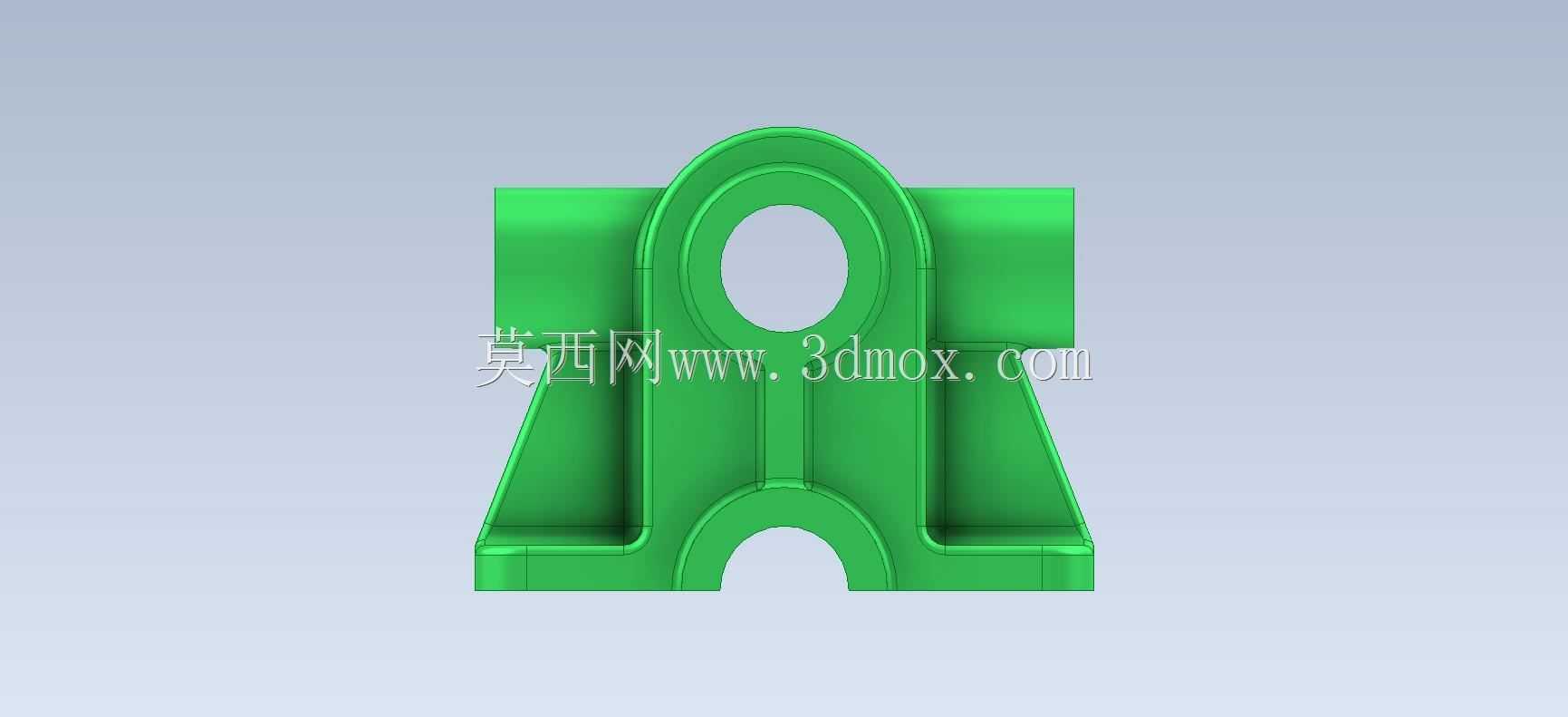

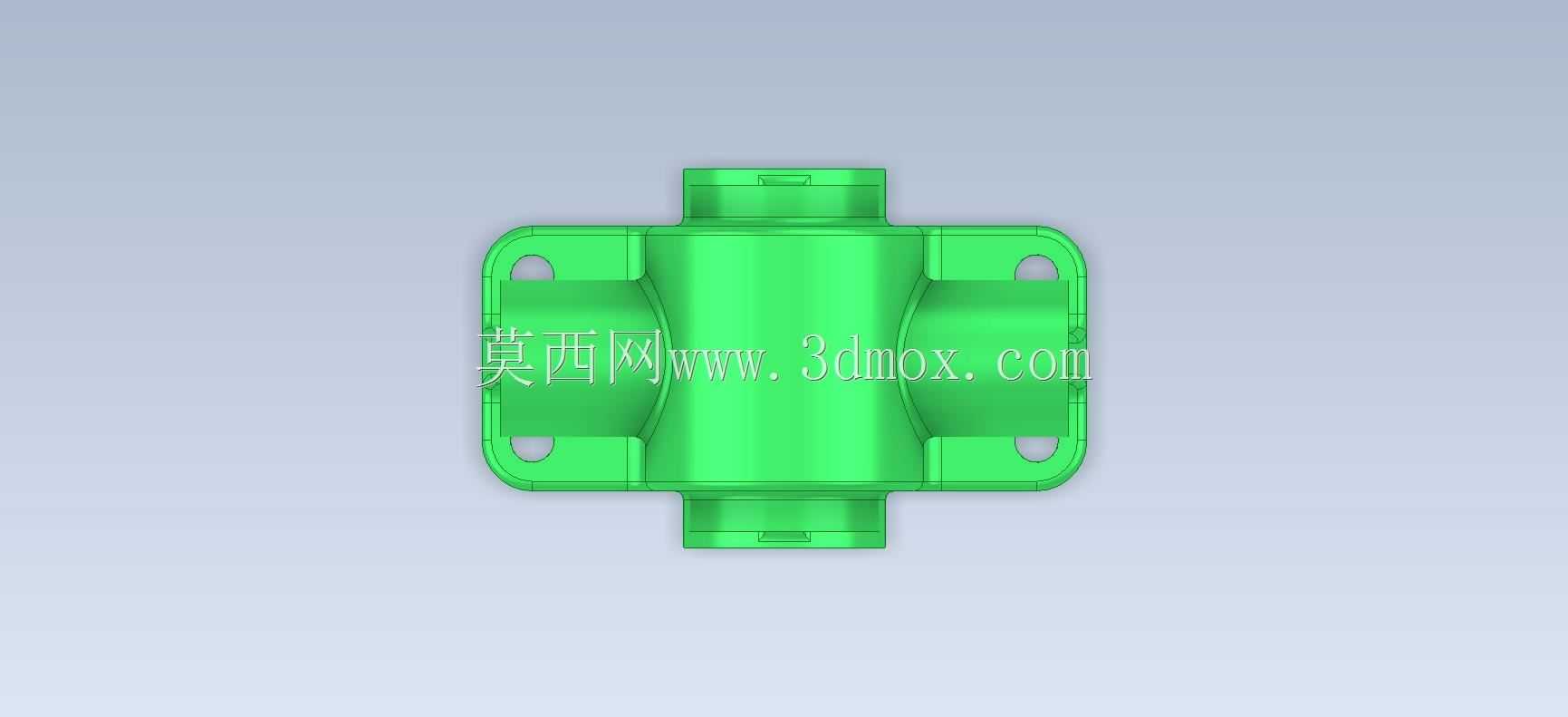

  这类带双侧伸出轴孔的立式安装支座构件,常见于中小型通用传动设备的机架支撑环节,多用来承托传动轴系、配套轴端的传动轮或者小型执行元件,在轻工输送线、小型机床进给单元、台式加工设备的动力端都能见到同结构的实用件。从结构功能来看,底部带安装孔的法兰边是整个构件的固定基准,两个沉头孔的孔距公差直接决定安装后的定位精度,设计时需要匹配配套机架的安装螺孔位置,预留足够的螺栓装配空间,避免扳手操作空间不足导致装配困难。主体中间的大尺寸通孔是核心的轴系容纳空间,孔内壁需要预留轴承安装的台阶位,保证轴承装配后轴向定位可靠,不会在轴系运转时出现窜动;两侧伸出的同轴短轴孔,是用来穿装定位销或者辅助支撑轴的,两个侧孔的同轴度要求较高,否则会出现轴件卡滞、

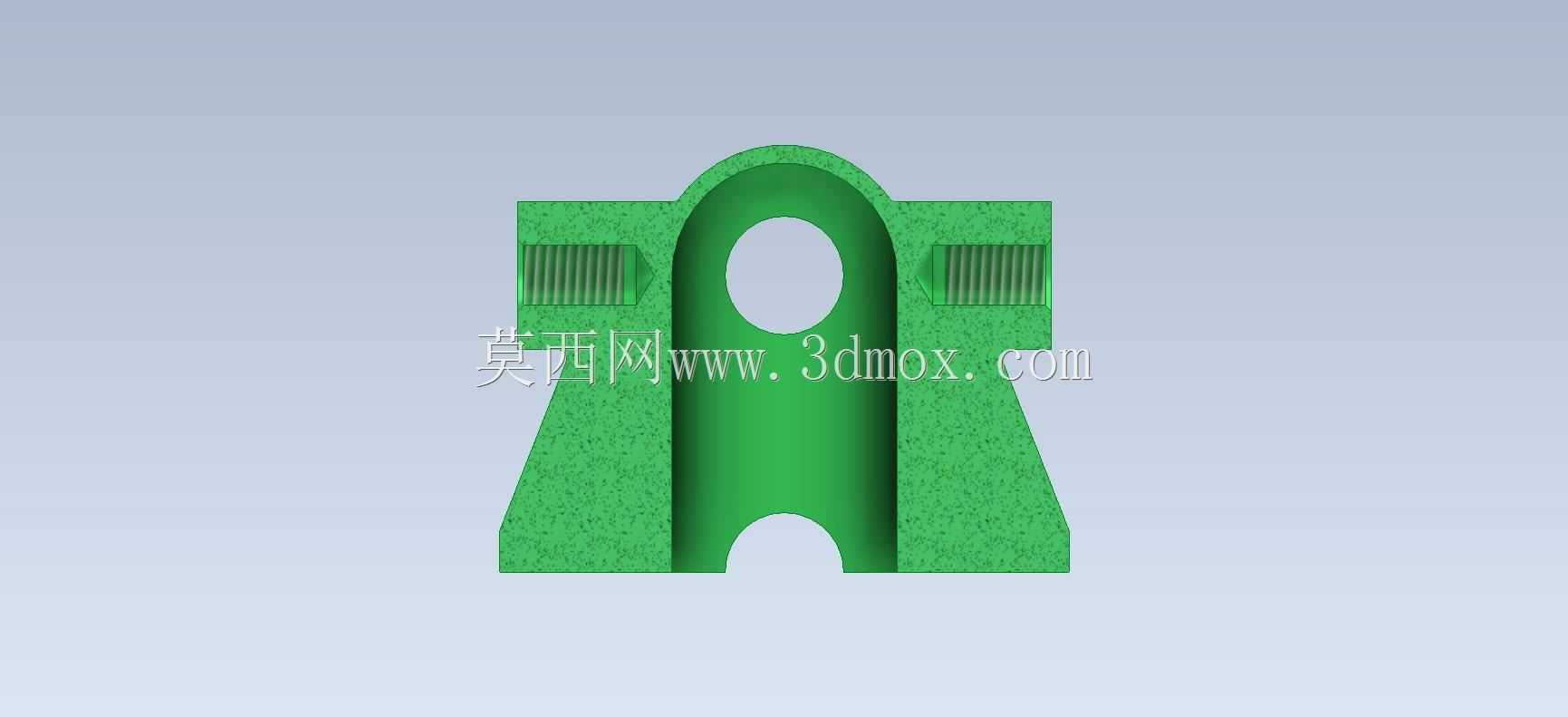

  装配后别劲的问题,直接影响后续传动的顺畅度。下部的弧形缺口结构,是为了避让下方穿过的管线或者相邻的传动部件,避免构件安装后和周边零件产生运动干涉,这个缺口的弧度和深度需要结合周边装配空间反复校核,不能为了避让过度削弱主体的结构强度。设计这类构件的时候,首先要确定安装基准面的平面度要求,底部安装面如果平面度超差,锁紧螺栓后会导致主体变形,连带中间的轴孔出现圆度误差,直接影响轴系的回转精度。主体的壁厚设计要结合承载能力核算,承托的轴系如果带负载运转,壁厚过薄会出现振动异响,长期运转还会出现应力开裂;壁厚过大则会增加不必要的材料成本,也会让整体重量超标,给安装搬运带来额外负担。两侧伸出的轴台部分,根部需要做圆角过渡,避免应力集中,

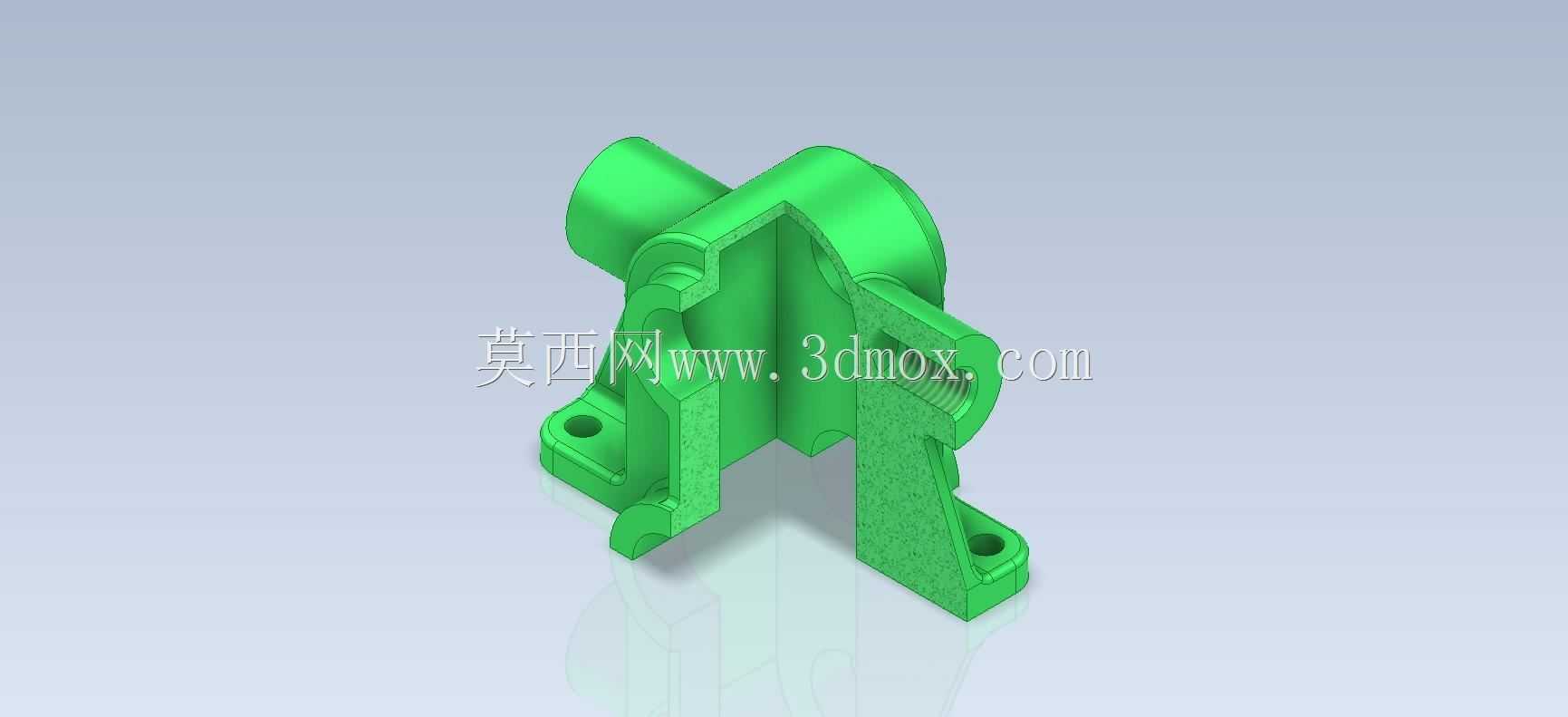

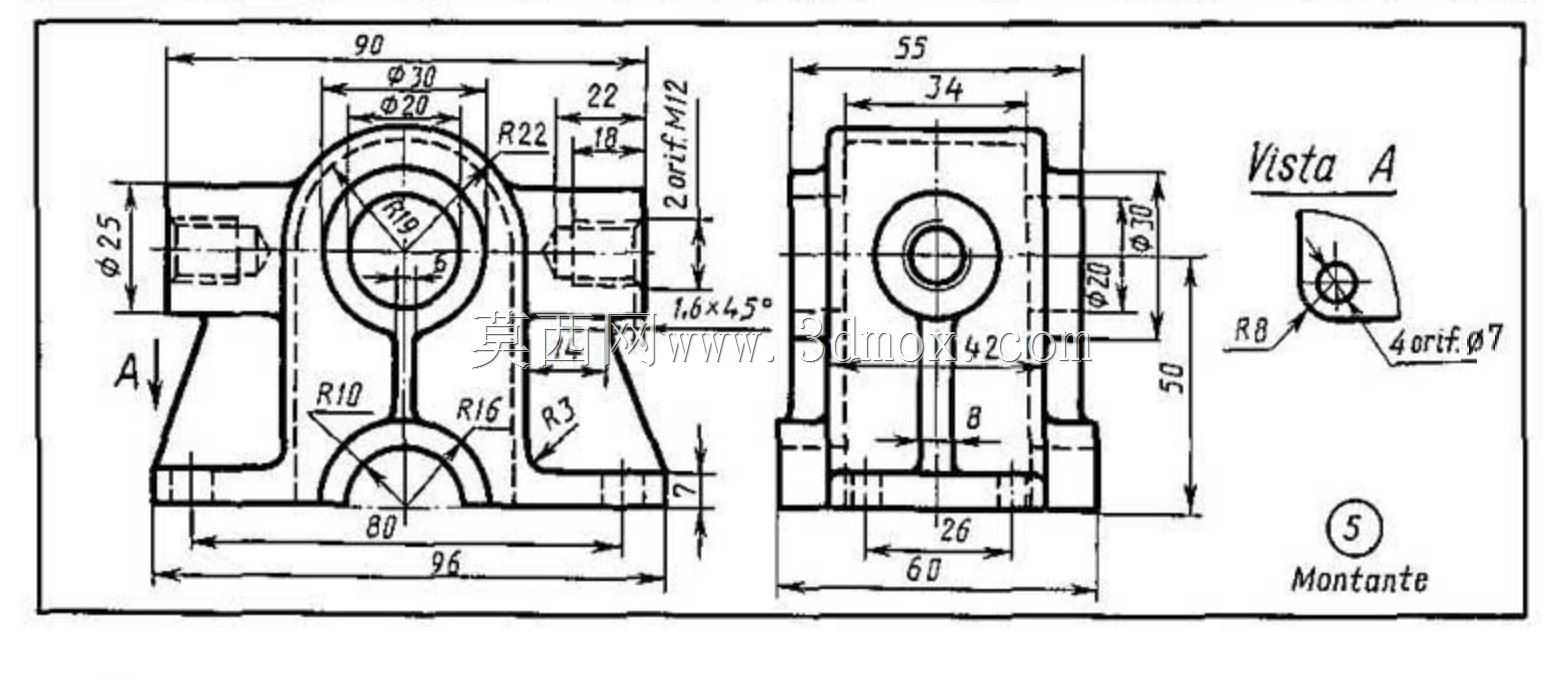

  在设备启停的冲击载荷下,直角过渡的位置很容易出现疲劳裂纹,圆角半径的选择要结合轴台的外径尺寸,通常取壁厚的0.2-0.3倍即可,既不会影响相邻零件的装配,也能有效分散应力。从安装边界来看,这类构件的底部安装法兰宽度要比主体宽出足够的尺寸,保证安装后整体的稳定性,不会因为轴端的径向负载导致支座倾斜;整体高度要匹配轴系的中心高要求,中心高的尺寸公差需要控制在合理范围,否则和配套的传动部件对接时会出现不同心的问题,加速传动件的磨损。建模过程中,需要先绘制底部安装板的草图,定位两个安装孔的中心位置,再向上拉伸主体结构,依次切除中间的主通孔、两侧的侧轴孔,最后处理下部的避让缺口和各位置的圆角、倒角。倒角的设置也有实际工程意义,

  所有孔口的倒角是为了装配时引导零件进入,也能去除机加工后的毛刺,避免锐边划伤操作人员或者装配的密封件;外部棱边的倒角则是为了去除加工飞边,提升外观质感的同时也避免搬运时割手。这类构件的材质通常选用铸铁或者铸铝,铸铁件的减震性能更好,适合有一定振动的传动场景,铸铝件重量更轻,适合对设备重量有要求的台式设备场景,不同材质选择下,壁厚的设计参数也要做对应调整,铸铝件的壁厚通常要比铸铁件稍厚,保证足够的结构强度。在实际装配场景中,这类支座安装时需要先在安装面垫薄铜皮调整中心高,再对角锁紧安装螺栓,锁紧过程中要反复测量轴孔的水平度,避免锁紧力不均导致孔位变形。轴孔内装配轴承时,通常采用热装或者压装的方式,要保证轴承端面和孔内台阶面完全贴合,不能有间隙,否则轴系运转时会出现轴向窜动。两侧的侧孔如果是用来装定位销,需要在支座和机架装配完成后再配做销孔,保证定位精度;如果是穿装辅助支撑轴,要保证轴和孔的配合间隙在合理范围,既要能灵活转动,也不能间隙过大导致晃动。
