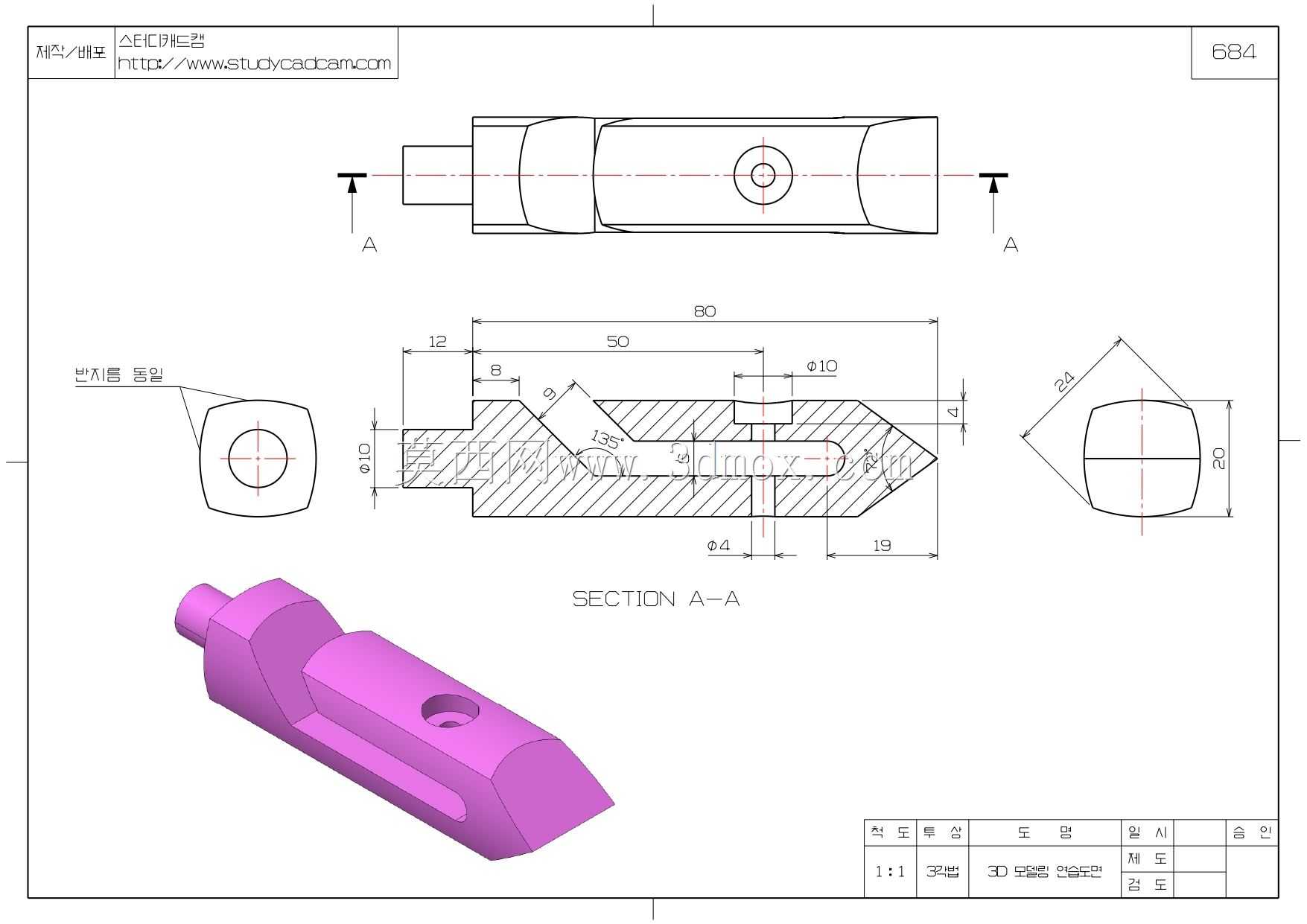

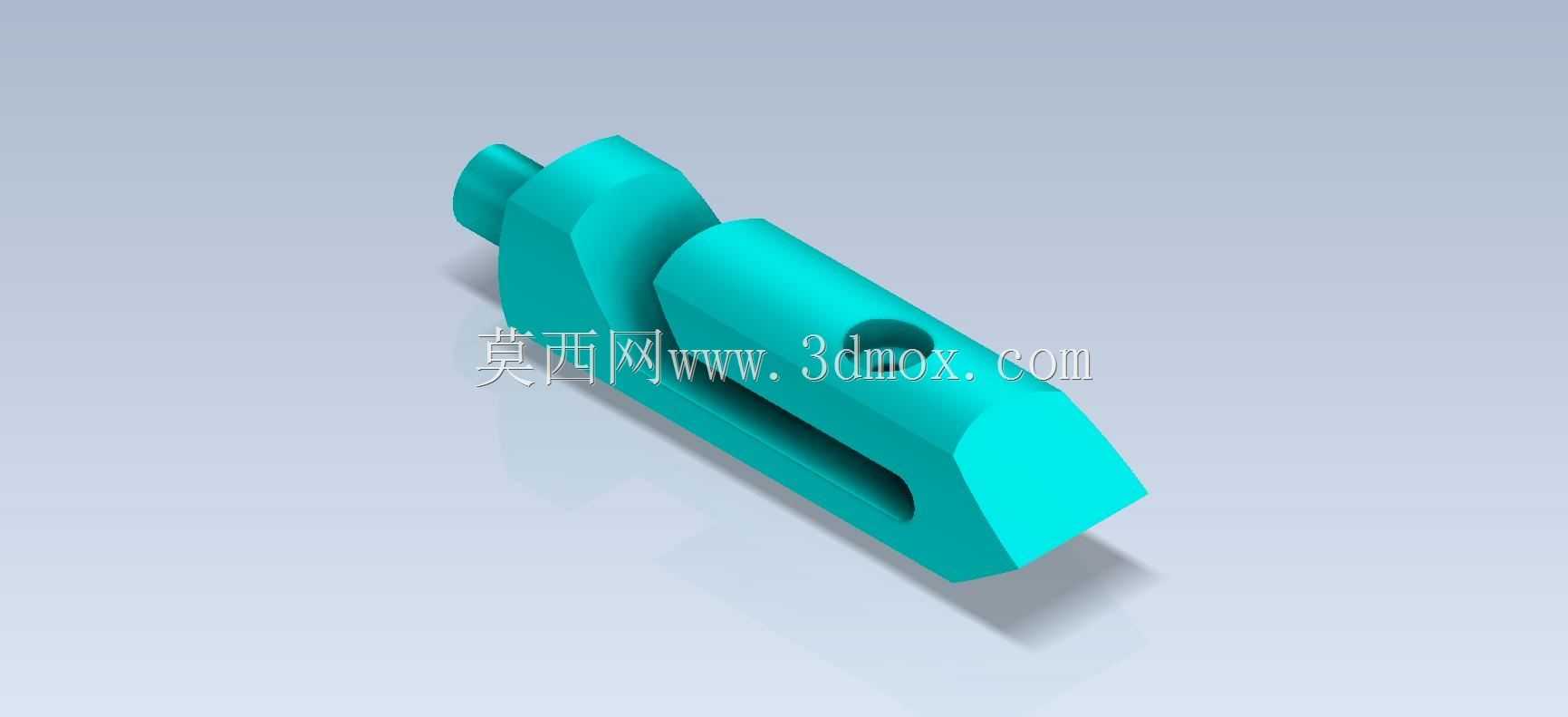

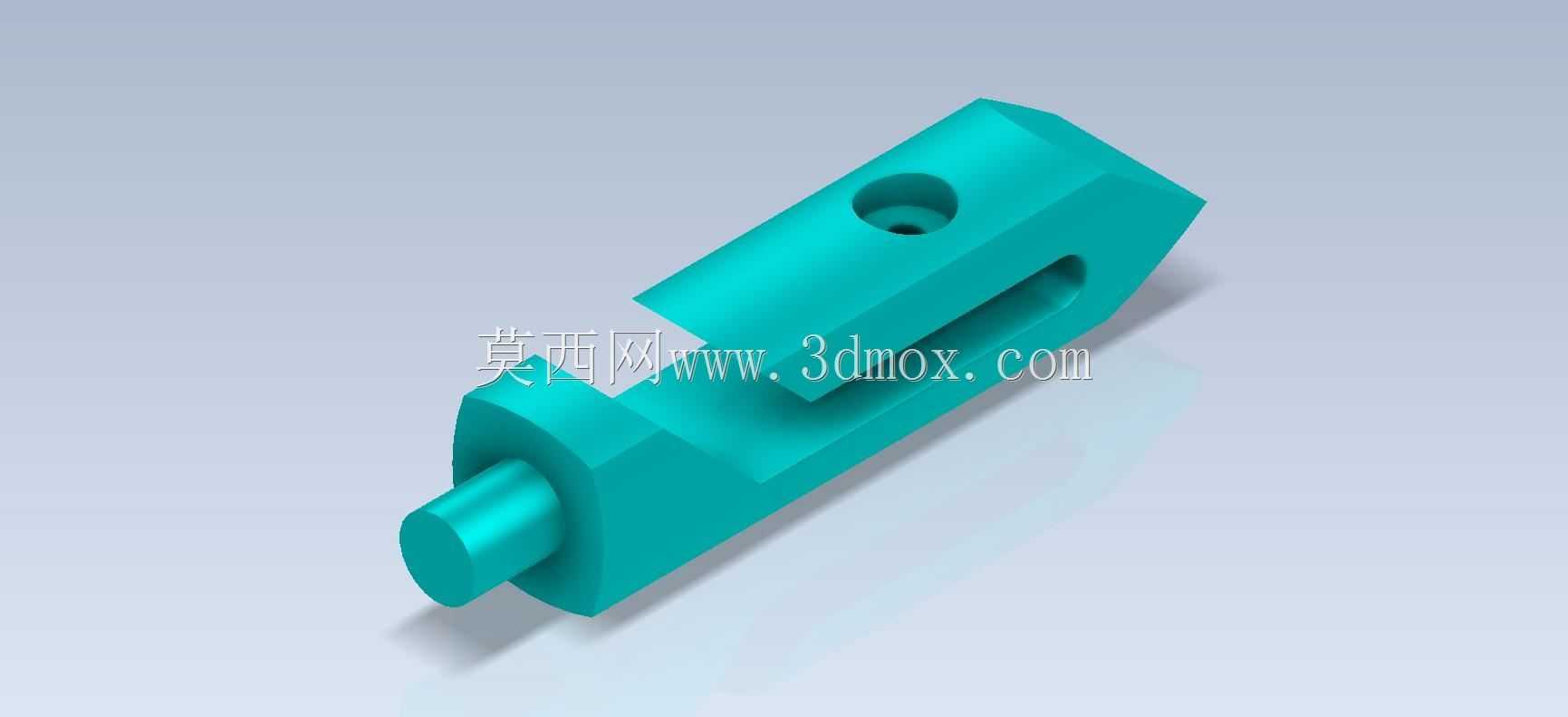

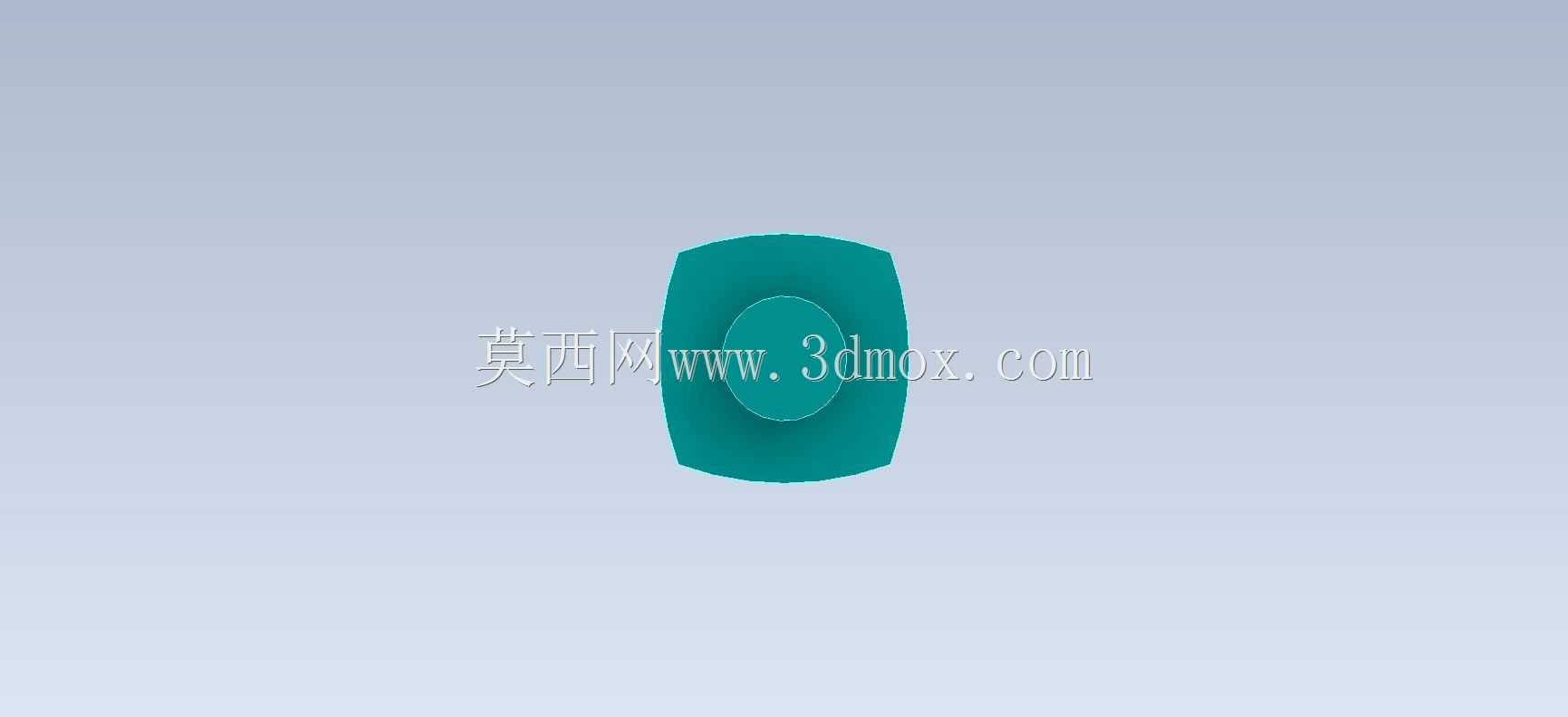

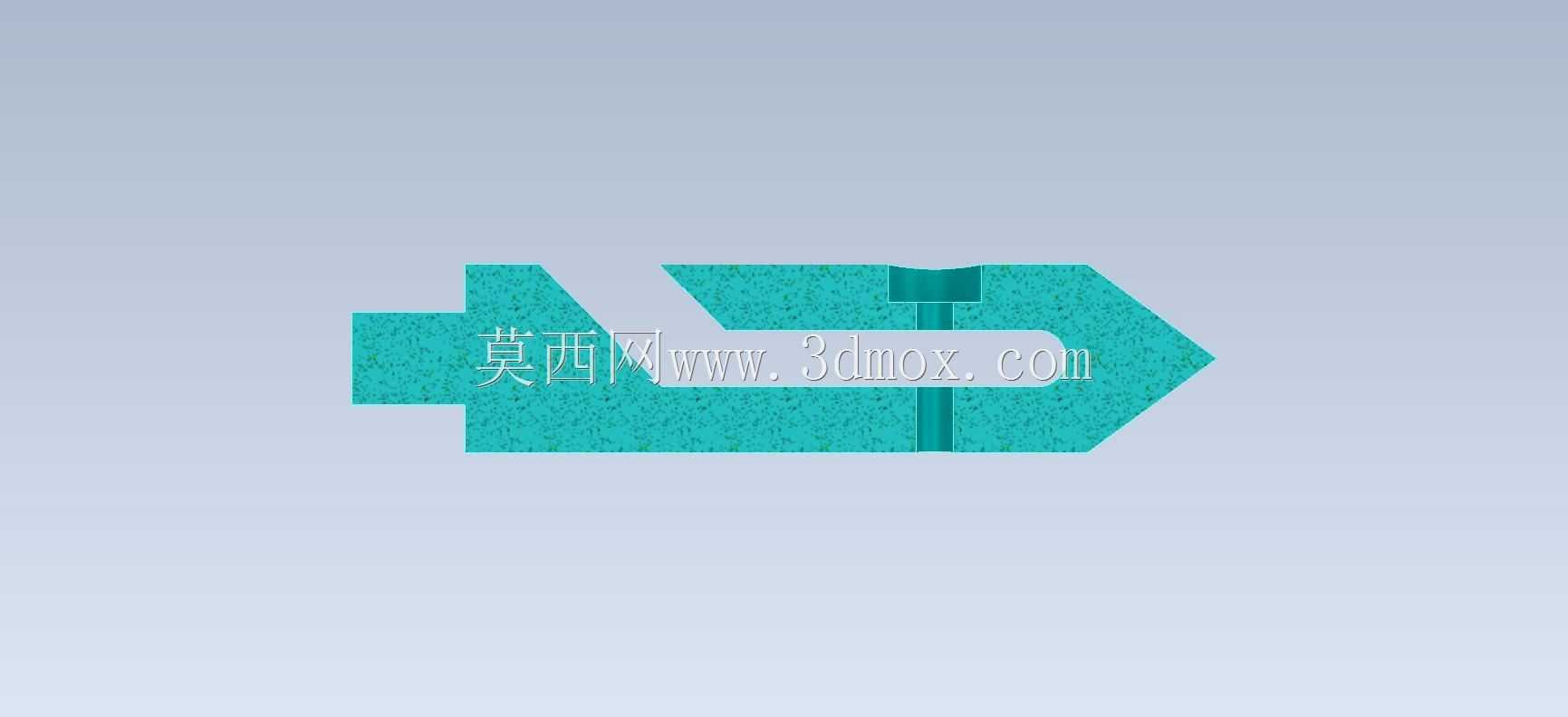

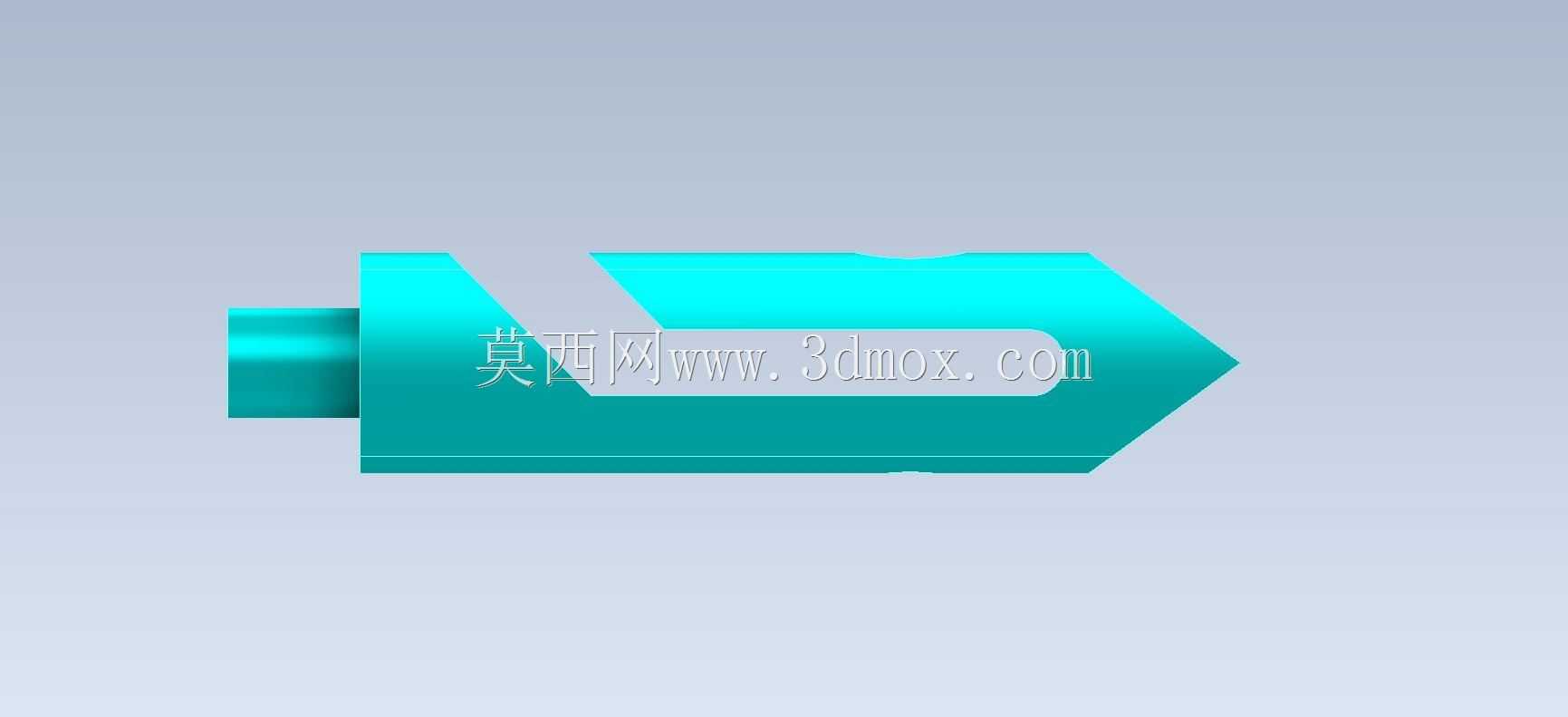

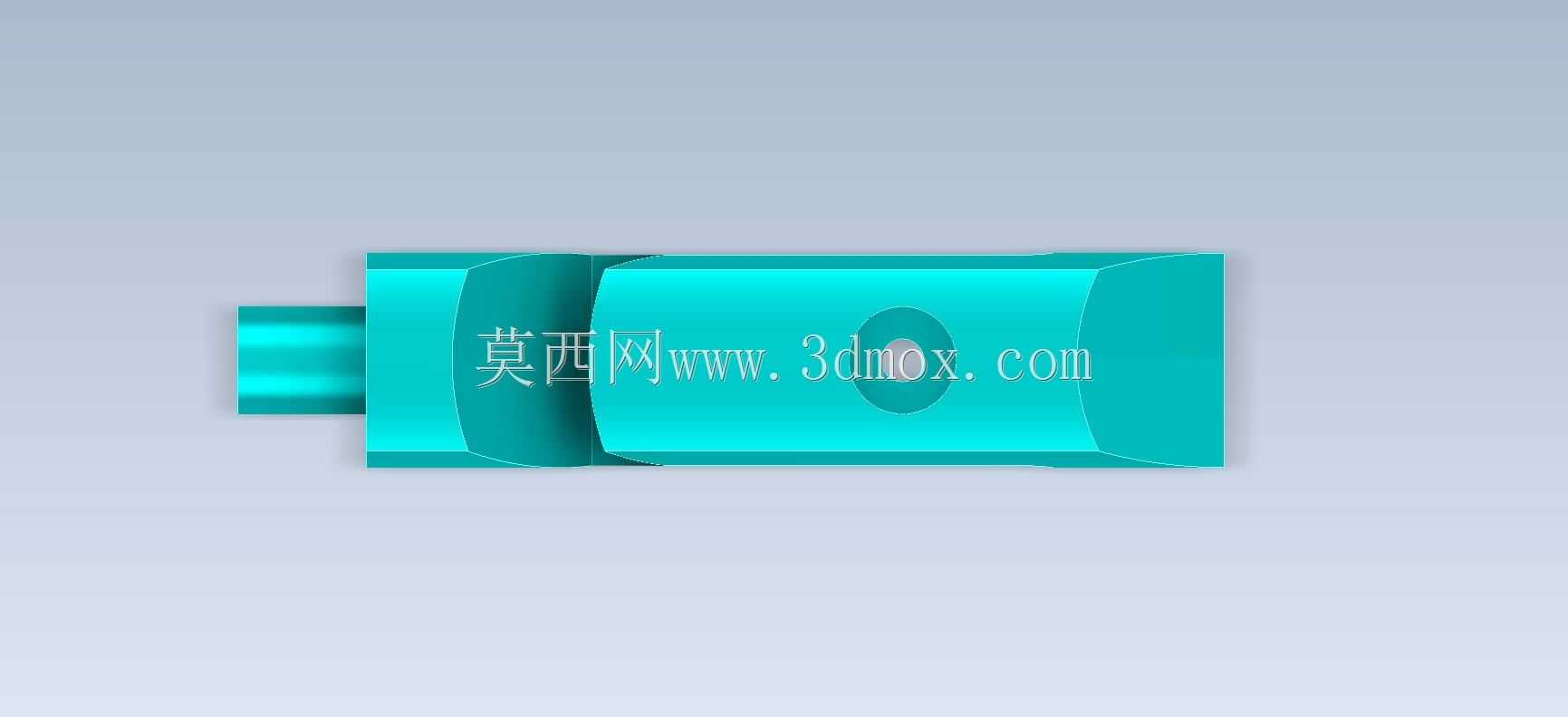

带径向孔与侧槽的轴销类机械零件

　　这类带径向通孔与侧向通槽的轴销类零件，在轻工自动化输送线、小型工装夹具的定位锁紧机构中十分常见，日常做设备维护拆换配件时经常能碰到同结构的零件，很多新手做三维建模练习时也会选这类结构练手，因为它涵盖了轴类拉伸、切除、孔特征、槽特征这些最基础也最常用的建模指令，能快速熟悉基础特征的操作逻辑。

　　从实际使用场景来看，这类零件通常作为铰接定位件使用，一端的圆柱轴头用于插入安装基座的对应孔位，实现径向的转动或滑动配合，轴头的直径公差一般选h7或者h8级，和基座孔的间隙控制在0.02到0.05毫米之间，既保证装配顺畅，又不会因为间隙过大出现晃动偏载。零件主体上的径向通孔，主要是用来穿装锁紧销或者紧定螺钉，当零件调整到指定工作位置后，穿入销钉就可以限制零件的轴向窜动，避免工作过程中因为设备振动出现松脱移位。而主体侧面的通槽，一般是和配套的卡块或者拨杆配合，用来实现零件的行程限位，或者传递小扭矩的周向转动，槽的宽度公差通常选H9级，和配合件的单边间隙留0.1毫米左右，既能保证滑动顺畅，又不会出现卡滞问题。

　　做这类零件的结构设计时，首先要确定安装边界：轴头的长度要比安装基座的配合孔深度短1到2毫米，避免装配时轴头顶死孔底导致安装不到位；主体部分的截面尺寸要根据实际承受的载荷计算，一般如果是作为手动夹具的锁紧销，主体截面的抗弯强度要能承受至少500牛的侧向力，不会出现弯曲变形。径向孔的位置要避开零件的应力集中区域，通常设置在主体段的中部位置，孔的边缘要做0.2到0.5毫米的倒角，既可以去除加工毛刺，也能避免穿销时刮伤销件表面，减少应力集中导致的开裂风险。侧面通槽的两端要设计成半圆结构，和槽宽等直径，一方面是铣加工时可以直接用键槽铣刀一次走刀成型，减少加工工序，另一方面圆角结构也能避免槽端出现直角应力集中，提升零件的抗疲劳强度。

　　建模过程中要注意几个容易出错的细节：首先是轴头和主体的衔接位置，要做R1到R2的过渡圆角，不能做成直角衔接，否则不仅加工时刀具容易崩损，零件受力时也容易在衔接位置断裂。其次是径向孔和侧槽的相交位置，建模时要注意特征的切除顺序，先做主体拉伸再做槽切除最后打孔，能避免出现特征相交的破面问题，实际加工时也要注意相交位置的毛刺清理，避免装配时出现干涉。另外零件的所有外露棱边都要做0.3毫米的倒角去毛刺处理，这是机械加工的基本要求，既方便装配操作，也能避免安装时划伤操作人员。

　　从装配适配性来看，这类零件不需要做复杂的表面处理，一般普通45号钢材质做调质处理到HB220-250就可以满足大部分使用场景的强度要求，如果是在潮湿或者有轻微腐蚀的环境下使用，可以做发黑或者镀锌处理提升防锈能力。安装时要注意轴头和安装孔的同轴度，偏差不能超过0.1毫米，否则会导致零件转动卡滞，穿装锁紧销时要保证销钉和径向孔的配合松紧适度，不要强行敲入，避免孔壁出现变形影响后续拆卸。日常维护时要定期检查槽和孔的磨损情况，如果槽宽磨损量超过0.2毫米就要及时更换，避免因为配合间隙过大导致机构定位失效。
