带安装柱的敞口式塑料壳体结构练习件

　　这款敞口式带安装柱的塑料壳体结构，是机械三维建模练习中非常典型的薄壁类零件案例，这类结构在工业领域的应用场景十分广泛，小到小型工控设备的接线盒、传感器外护壳，大到小型机电产品的机身承托外壳、桌面型设备的侧置安装仓，都能看到同类型结构的设计逻辑。从实际设备用途来看，这类壳体主要承担两个核心作用，一是作为内部元器件的防护载体，隔绝外界粉尘、轻微磕碰对内部电子件或小型机械结构的损伤，二是通过预设的安装结构实现自身在设备机架上的固定，同时为内部装配的零件提供精准的定位基准。

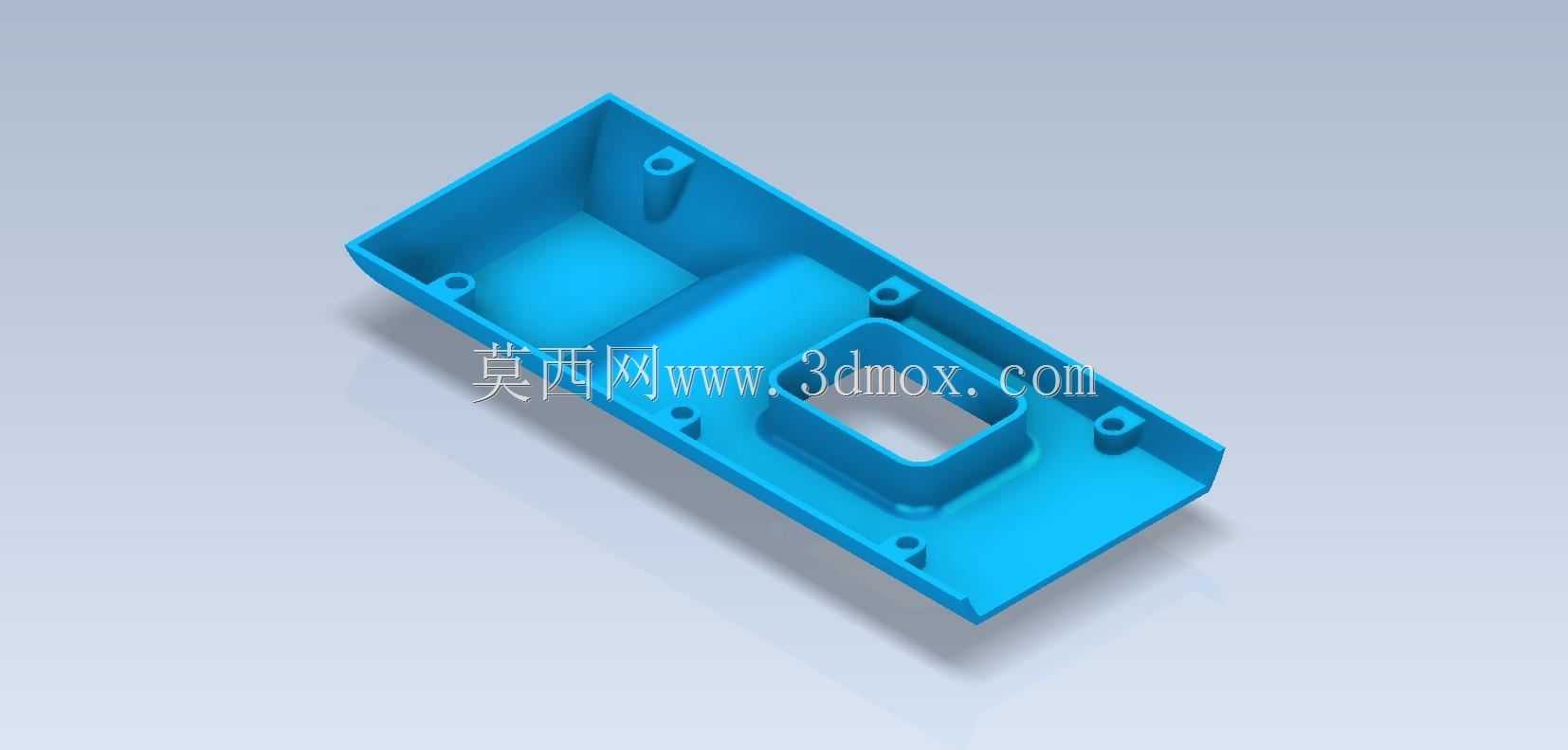

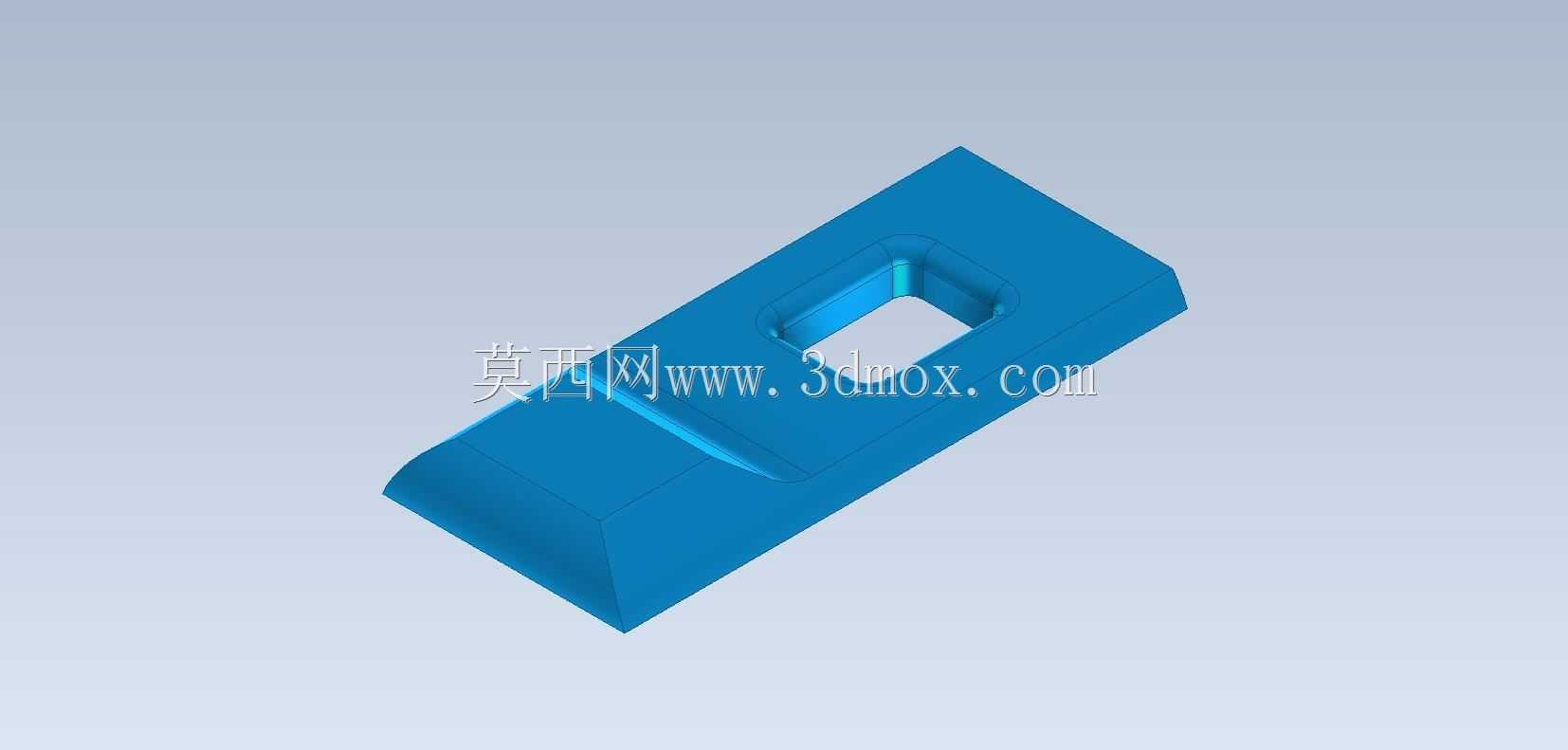

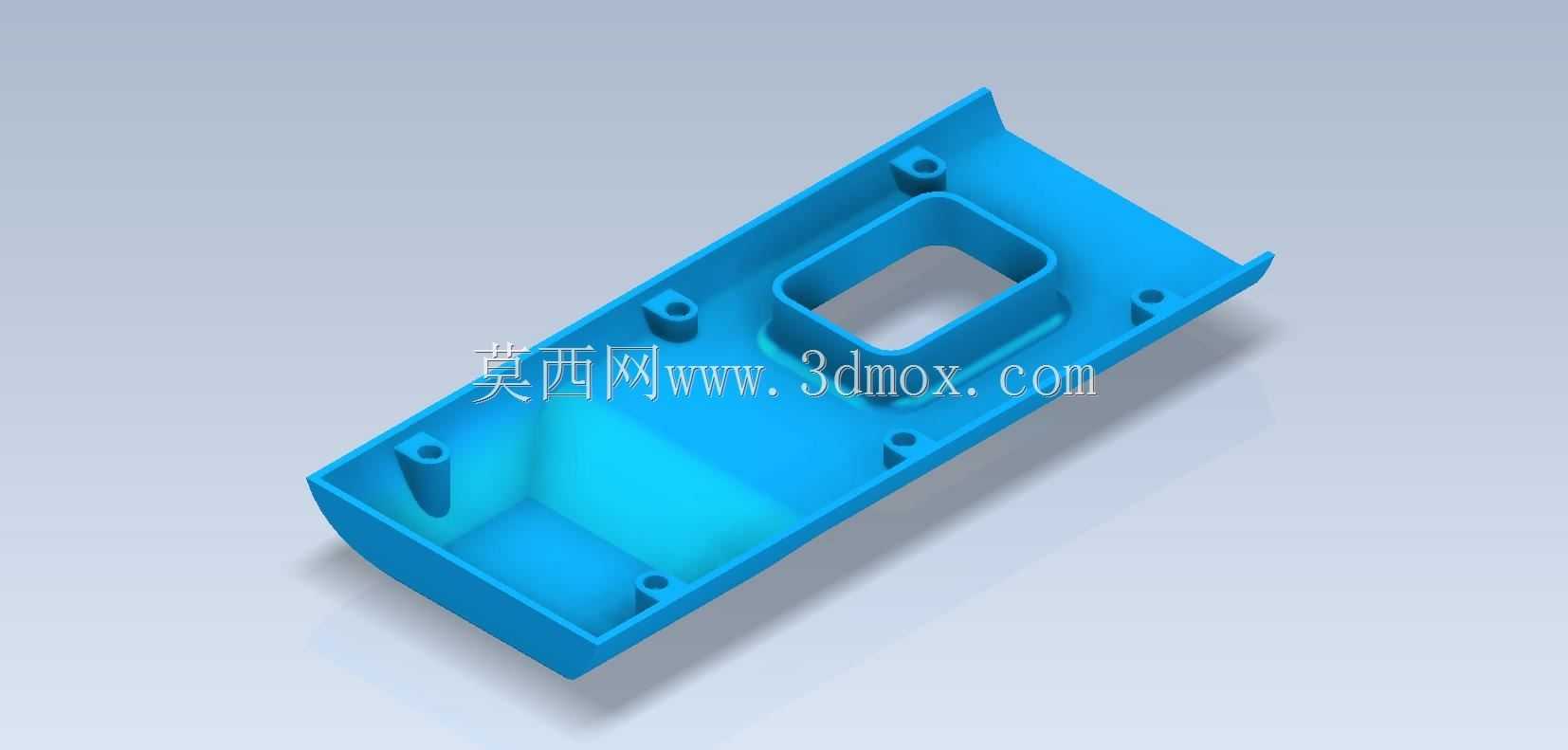

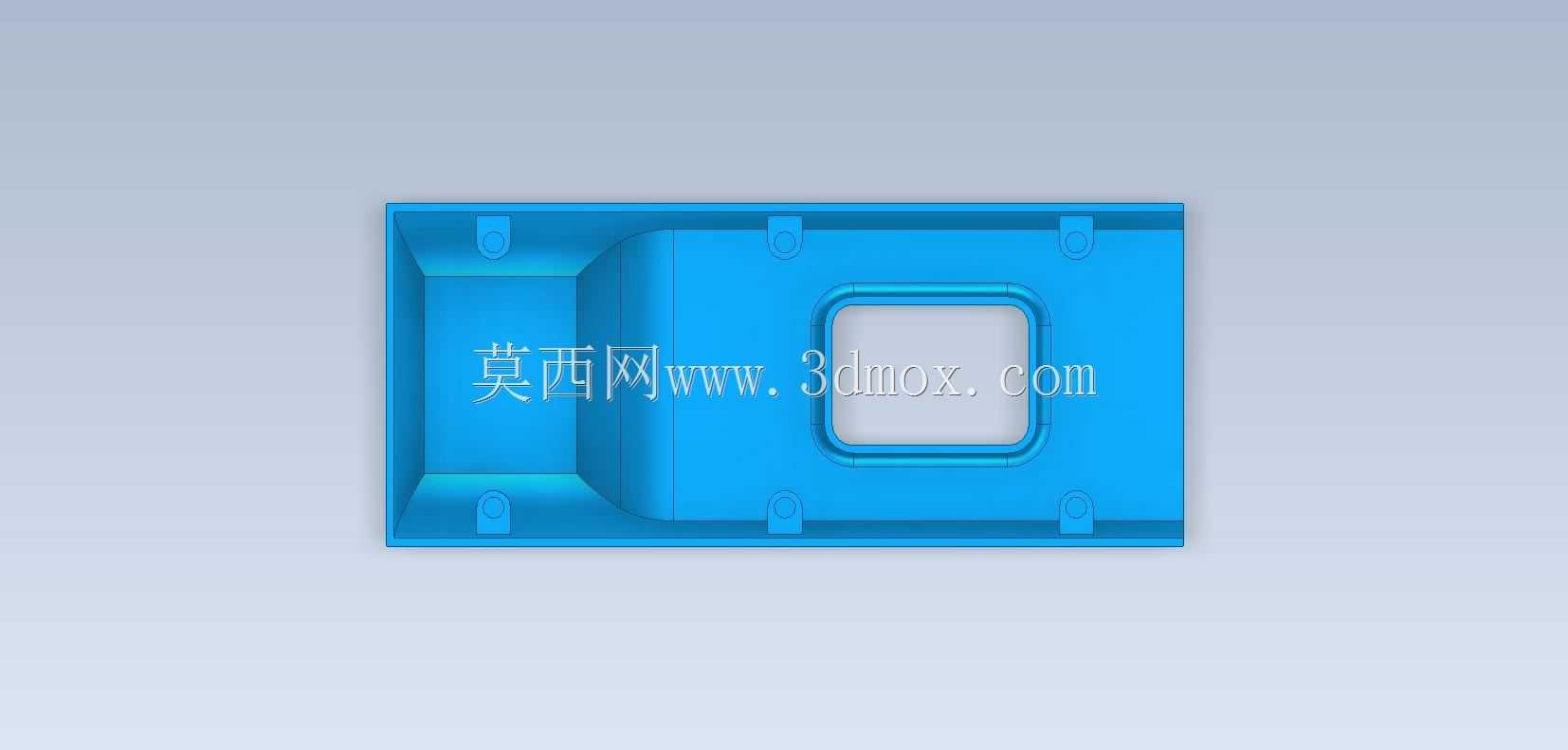

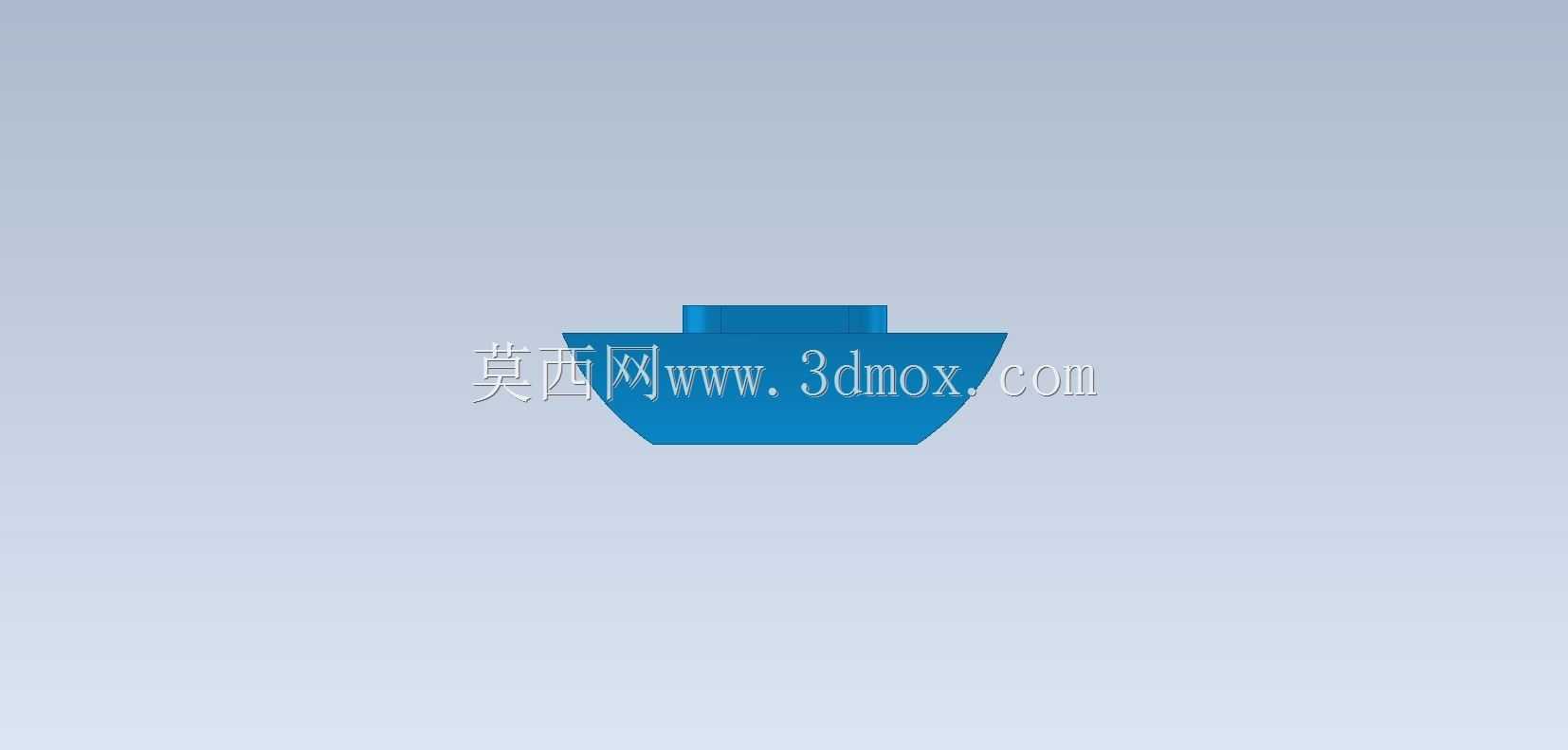

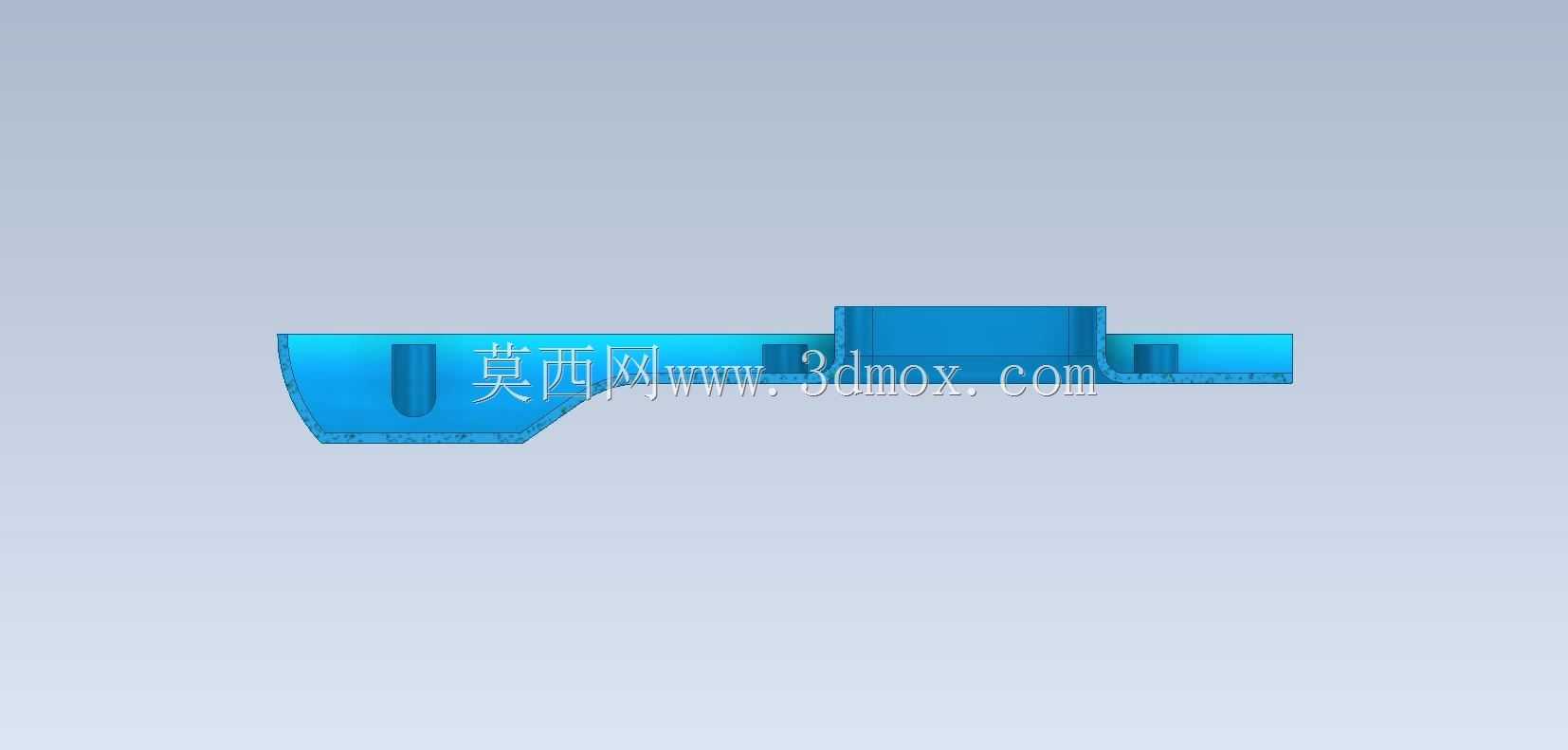

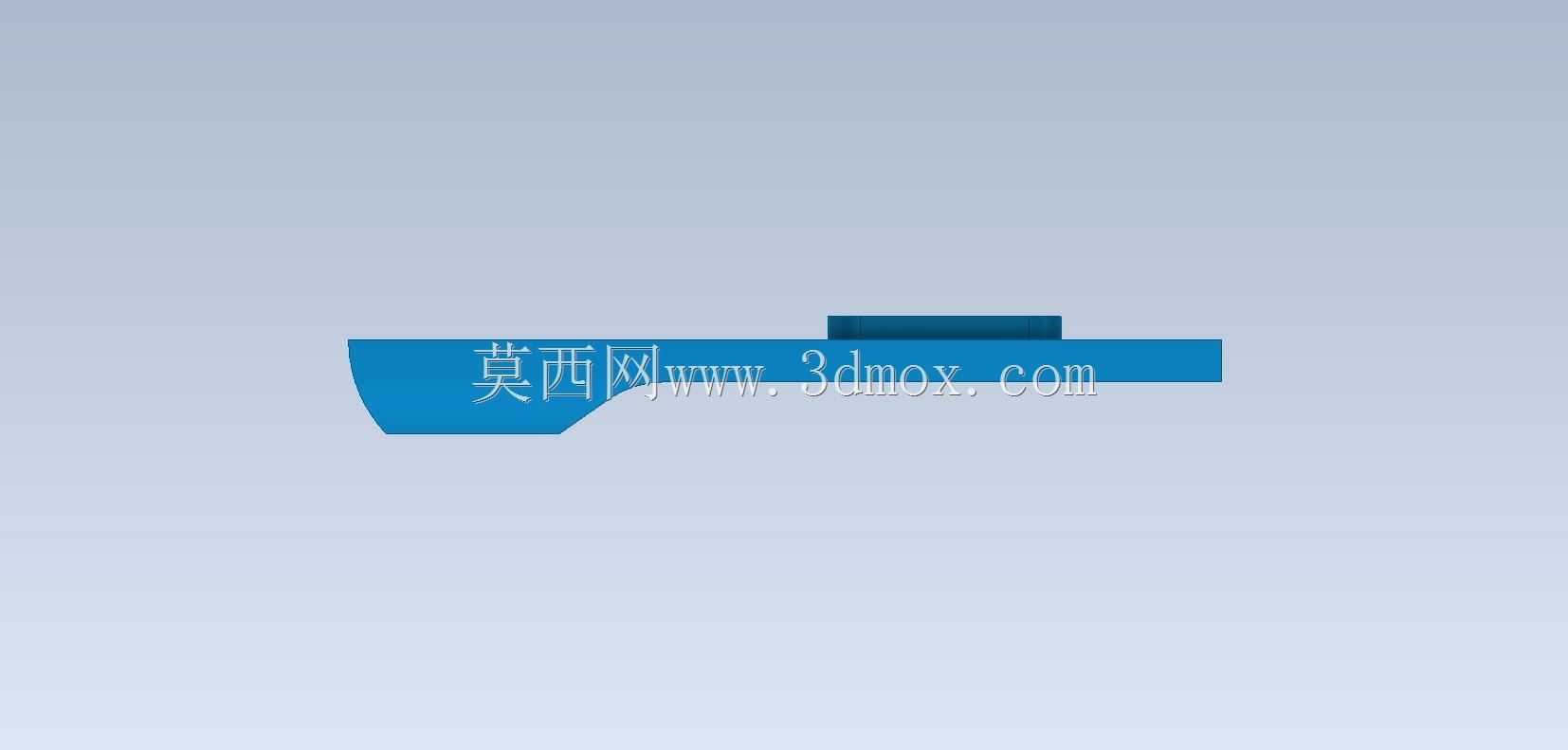

　　从产品功能特性上拆解，首先看整体的结构布局：壳体采用一侧敞口的槽型设计，侧壁做了小幅的倾斜拔模角度，这是注塑类塑料零件的典型设计特征，能够满足注塑生产时的脱模需求，避免生产过程中出现粘模、侧壁拉伤的问题。壳体内腔分布的六根带孔安装柱，是整个零件的核心功能结构，每根安装柱的端面都做了小幅的倒角处理，既可以在装配螺丝时起到导向作用，也能去除注塑成型时产生的毛边锐边，避免装配时割伤操作人员或者刮损配套安装的零件。安装柱的内孔深度经过精准控制，不会穿透壳体外壁，既保证了螺丝拧入后的连接强度，也避免了孔位外露影响壳体外侧的外观平整性，同时防止外界水汽、粉尘从安装孔位置渗入壳体内部。壳体中部凸起的方形带通孔凸台，是为了适配需要从壳体外侧穿入内部的操作件或者接线结构，凸台的高度高于壳体侧壁的基准面，能够在装配配套的密封件时提供足够的压紧面，保证连接位置的密封性能。壳体两端的侧壁做了向外延伸的斜切翻边，翻边上同样预留了安装孔位，这部分结构是用于壳体与外部盖板或者相邻部件的连接固定，斜切的角度能够匹配安装位置的邻接零件轮廓，避免装配时出现结构干涉。

　　从设计思路的角度来看，这类练习件的建模逻辑完全贴合实际工业产品的设计流程：首先需要确定壳体的整体安装边界，也就是先明确这个零件最终要安装在多大的空间内，预留出和周边零件的安全间隙，通常这类小型壳体的壁厚会控制在1.5-2.5mm之间，既保证足够的结构强度，也不会因为壁厚过大导致注塑时出现缩痕、成型周期过长的问题。在设计安装柱的时候，需要重点考虑柱体的根部强度，所有安装柱和壳体内壁连接的位置都做了圆角过渡，避免应力集中导致零件受外力时柱体从根部断裂，同时安装柱的高度不会超过壳体内腔的深度，保证装配后内部安装的零件不会被柱体顶起，出现装配不到位的问题。中部的方形凸台在设计时需要注意和壳体主体的连接强度，凸台根部同样做了圆角过渡，而且凸台的内孔边缘做了倒角，方便配套的管件或者操作件顺利穿入。壳体外侧的边角位置全部做了小圆角处理，没有尖锐的直角结构，一方面是注塑工艺的要求，避免直角位置出现填充不足、应力集中的问题，另一方面也能提升零件使用时的安全性，避免锐边划伤。

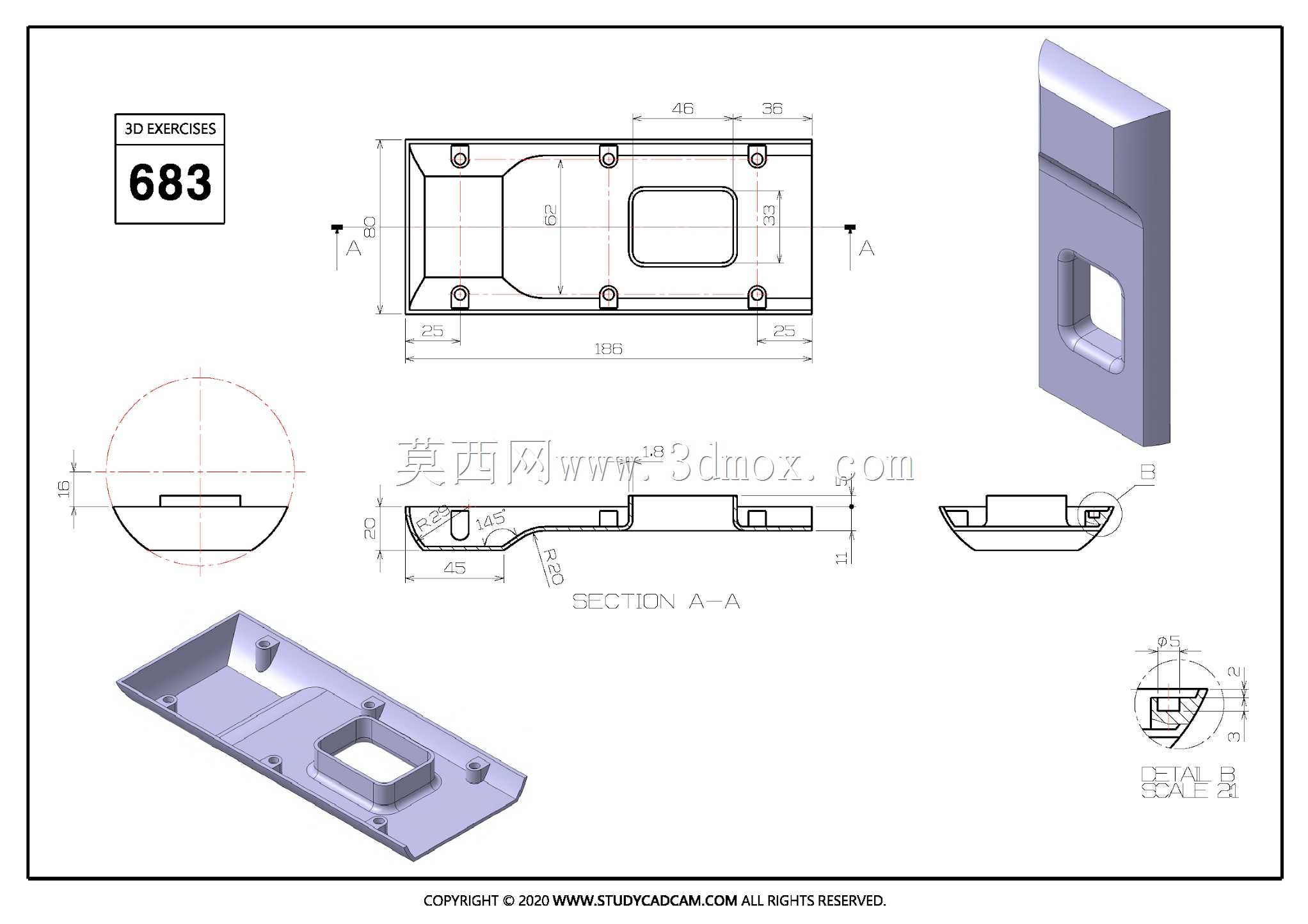

　　关于外形尺寸与安装边界，这类练习件的尺寸设定完全遵循小型设备护壳的常规参数，整体长度方向的安装孔位间距按照通用的安装模数设定，能够适配常见的设备机架安装孔距，不需要额外做转接板就能直接固定。宽度方向的尺寸控制在可以容纳常规小型电路板或者气动元件的范围内，内腔的深度预留了元器件引脚和接线的空间，不会出现内部零件挤压壳体盖板的情况。所有安装孔的孔径都按照常用的自攻螺丝规格设计，不需要额外预埋铜螺母就能实现可靠的螺纹连接，适合小批量生产或者样机试制阶段的快速装配。在建模过程中需要重点关注各个特征的拔模方向一致性，所有侧壁、安装柱、凸台的拔模角度都保持同一方向，避免出现倒扣结构导致无法正常脱模，同时各个特征之间的衔接位置要保证壁厚均匀，防止注塑成型时因为壁厚差异过大出现表面缩印、内部气泡的缺陷。这类结构的建模练习能够帮助初学者快速掌握薄壁类零件的设计逻辑，理解注塑工艺对结构设计的约束，掌握安装柱、凸台、拔模、圆角这些常用特征的使用场景和设计要点，为后续设计实际工业产品打下扎实的基础。在实际生产中，这类壳体通常采用ABS或者PP塑料注塑成型，具备重量轻、绝缘性好、成本低的特点，能够满足大部分普通工业场景下的防护和安装需求，如果应用在有防腐蚀要求的场景，也可以更换为尼龙或者PC材质，只需要在原有结构基础上稍微调整壁厚和圆角参数，就能适配不同材料的成型特性。
