带侧置卡扣的盘式限位结构练习件

项目分类:通用机械零部件 发布时间:2023-07-12 ID:698058
  • 带侧置卡扣的盘式限位结构练习件
  • 带侧置卡扣的盘式限位结构练习件
  • 带侧置卡扣的盘式限位结构练习件
  • 带侧置卡扣的盘式限位结构练习件
  • 带侧置卡扣的盘式限位结构练习件
  • 带侧置卡扣的盘式限位结构练习件
  • 带侧置卡扣的盘式限位结构练习件
  • 带侧置卡扣的盘式限位结构练习件

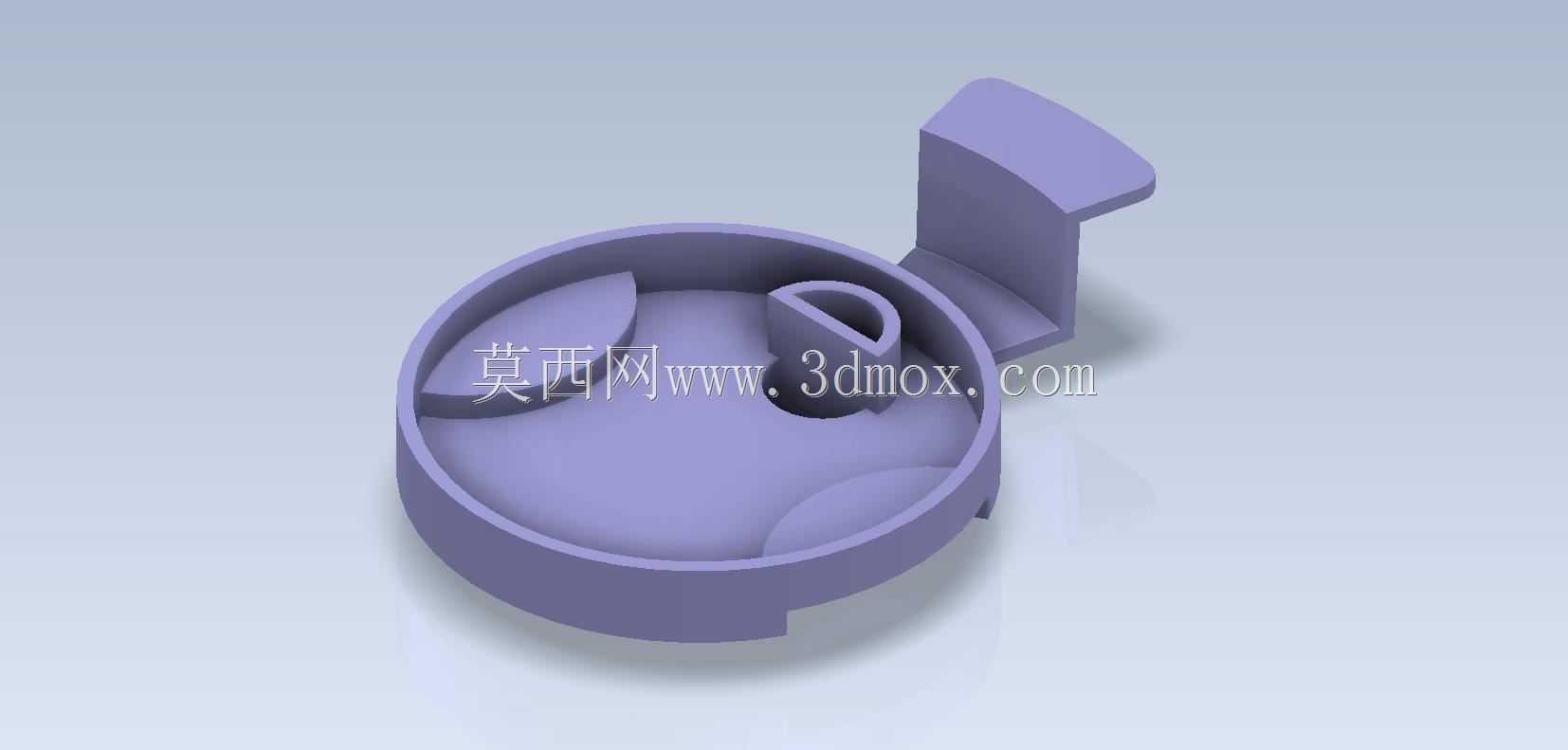

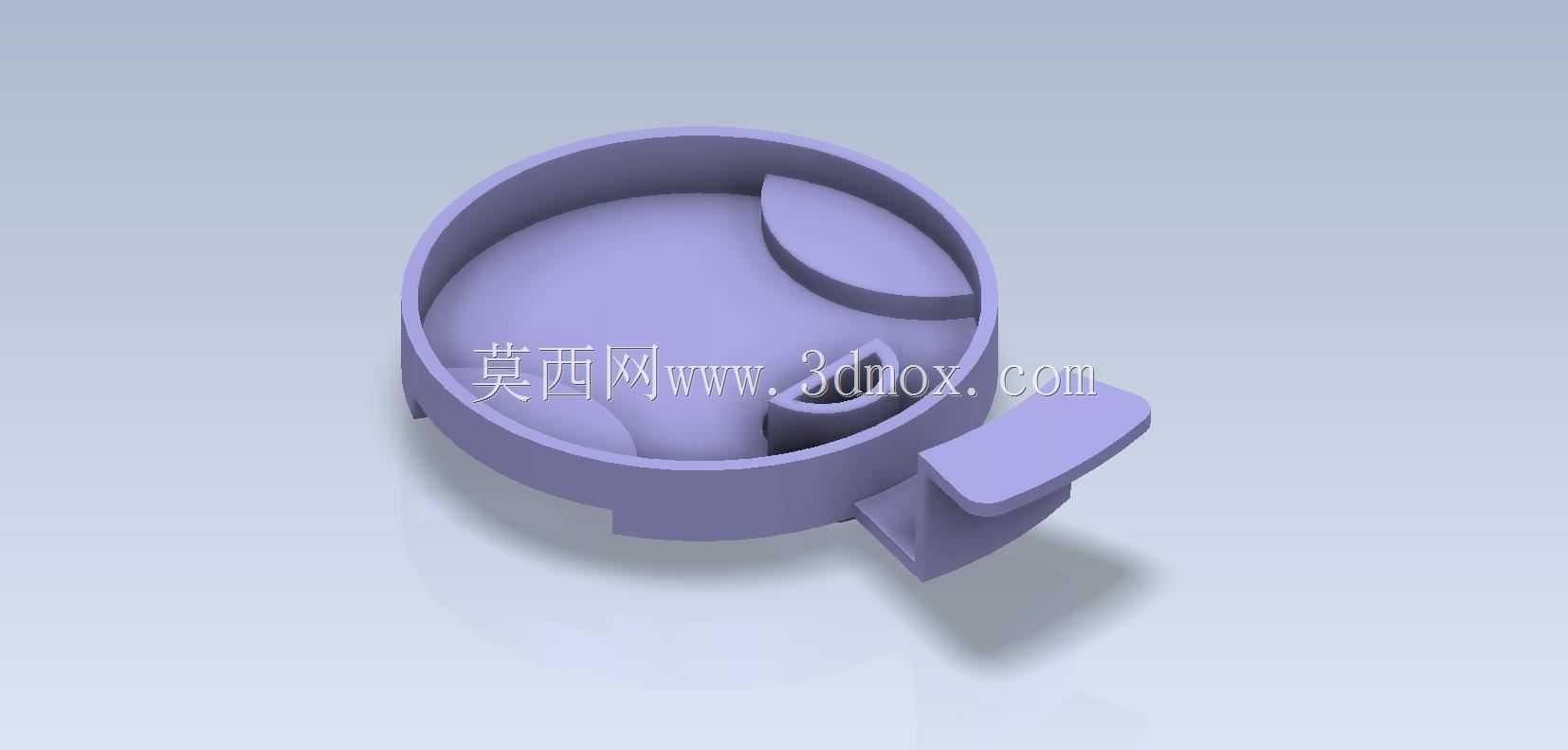

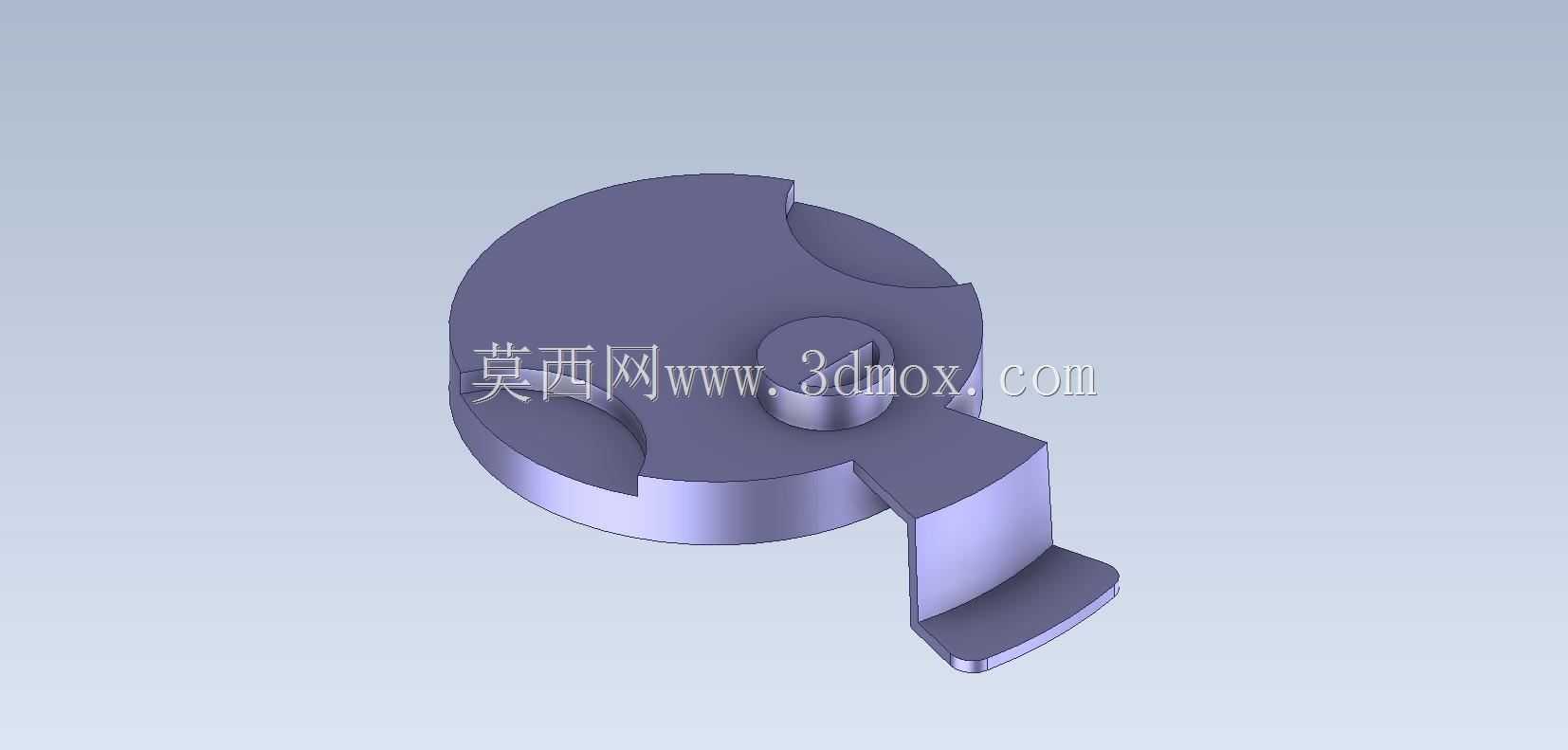

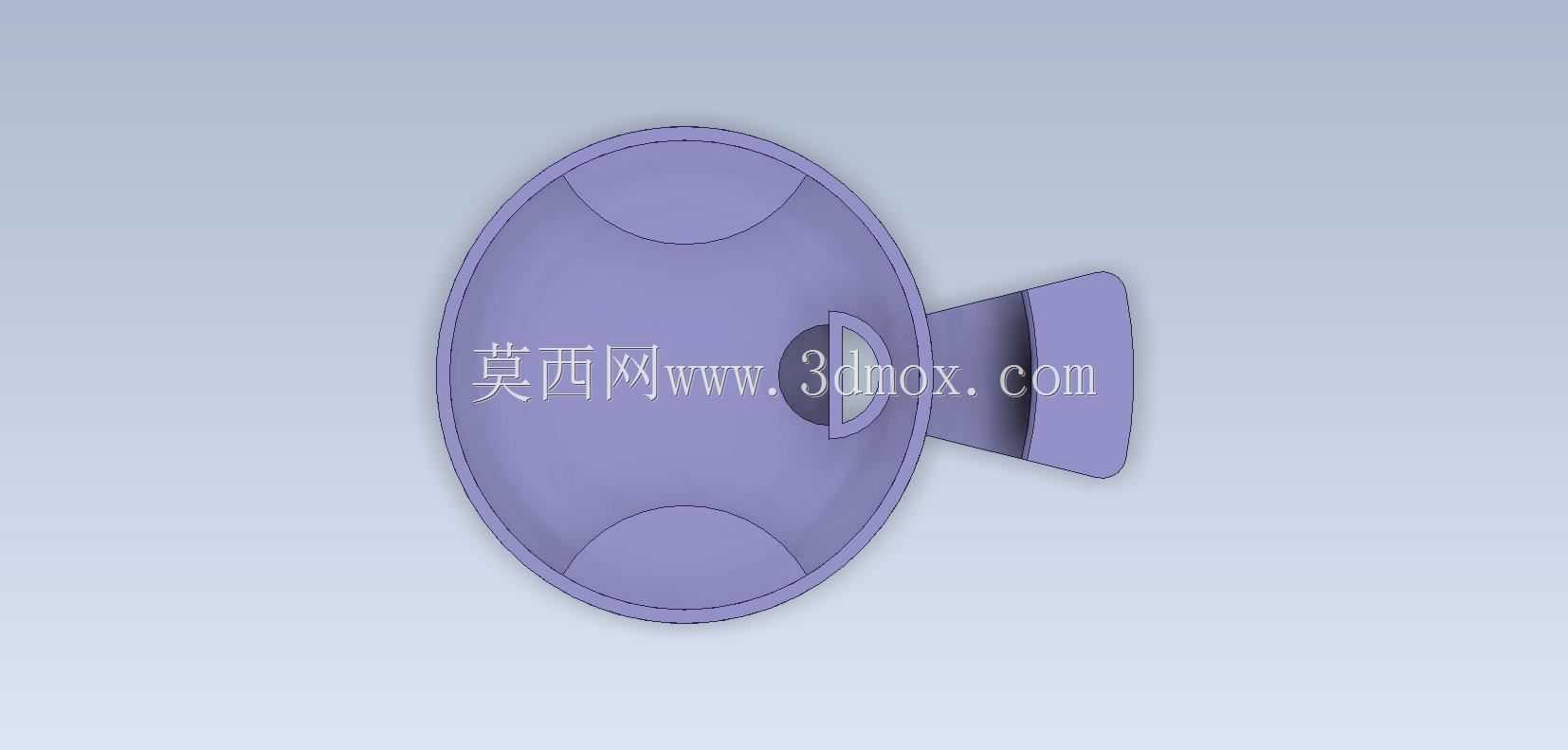

  该盘式带侧置卡扣的结构件,属于机械基础练习范畴的典型构型,在轻工小型设备的端盖限位、耗材仓快拆结构、小型壳体卡扣连接场景中有着广泛的适配性。从实际功能来看,主体圆盘部分承担容纳与定位作用,盘内设置的三处弧形凸起可对装入盘腔的圆柱形零件形成周向限位,避免装入件在腔体内发生径向窜动;盘侧延伸出的带弧度翘边卡扣,可在装配时通过自身弹性形变卡入对应卡槽,实现无紧固件的快速装拆,盘腔内的D型凸台则可与配套零件的D型孔配合,传递小扭矩同时限制周向转动,避免装配后出现相对转动松脱的问题。

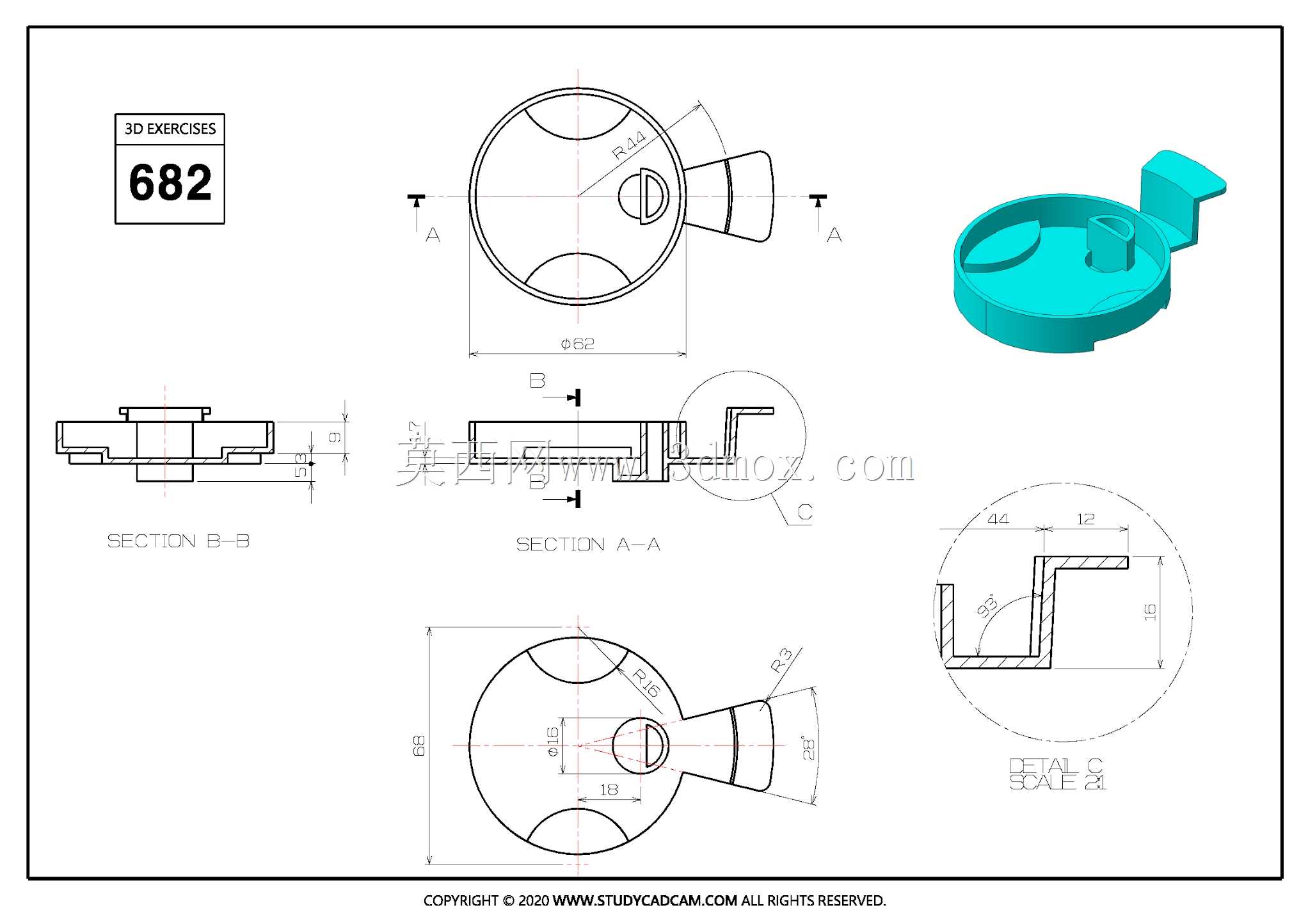

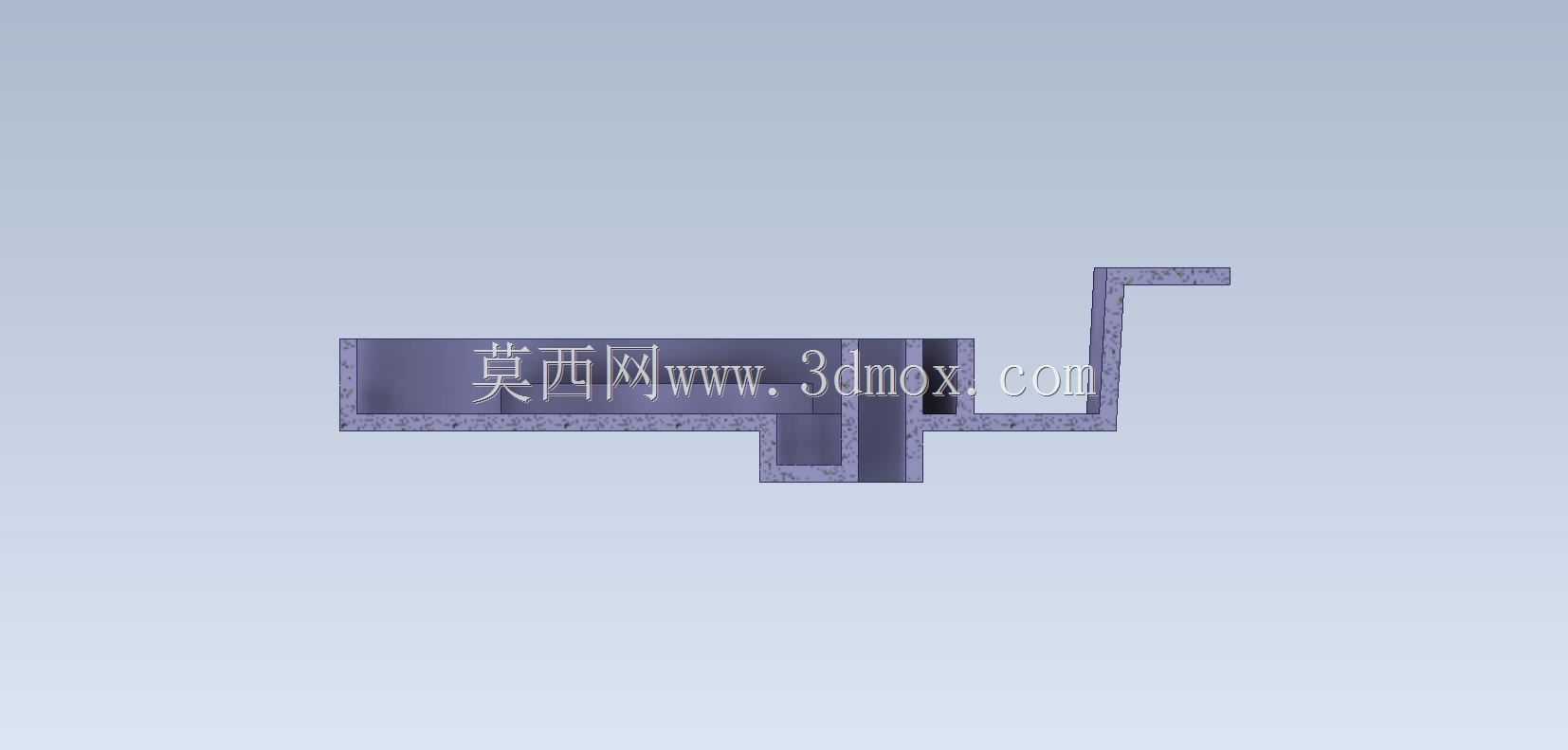

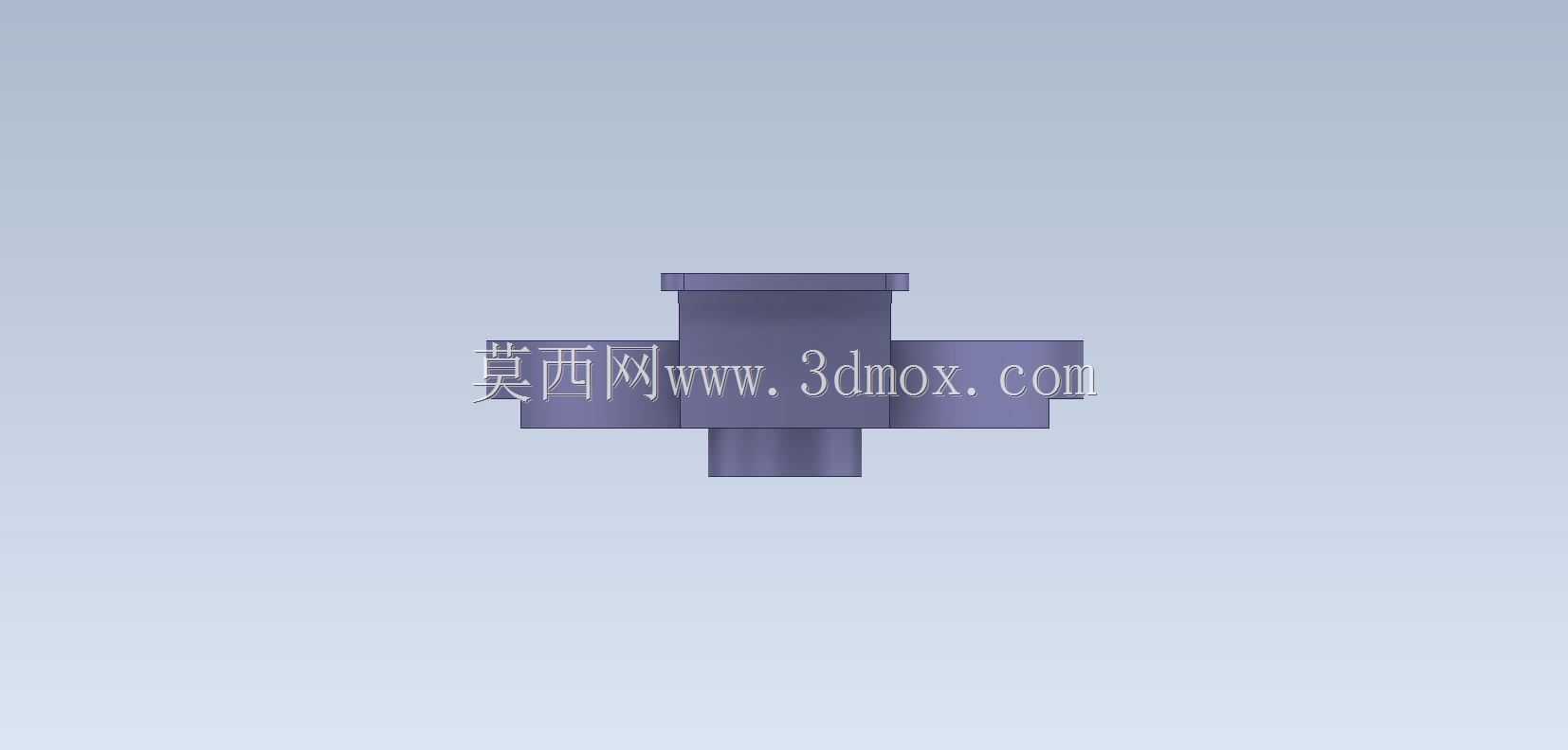

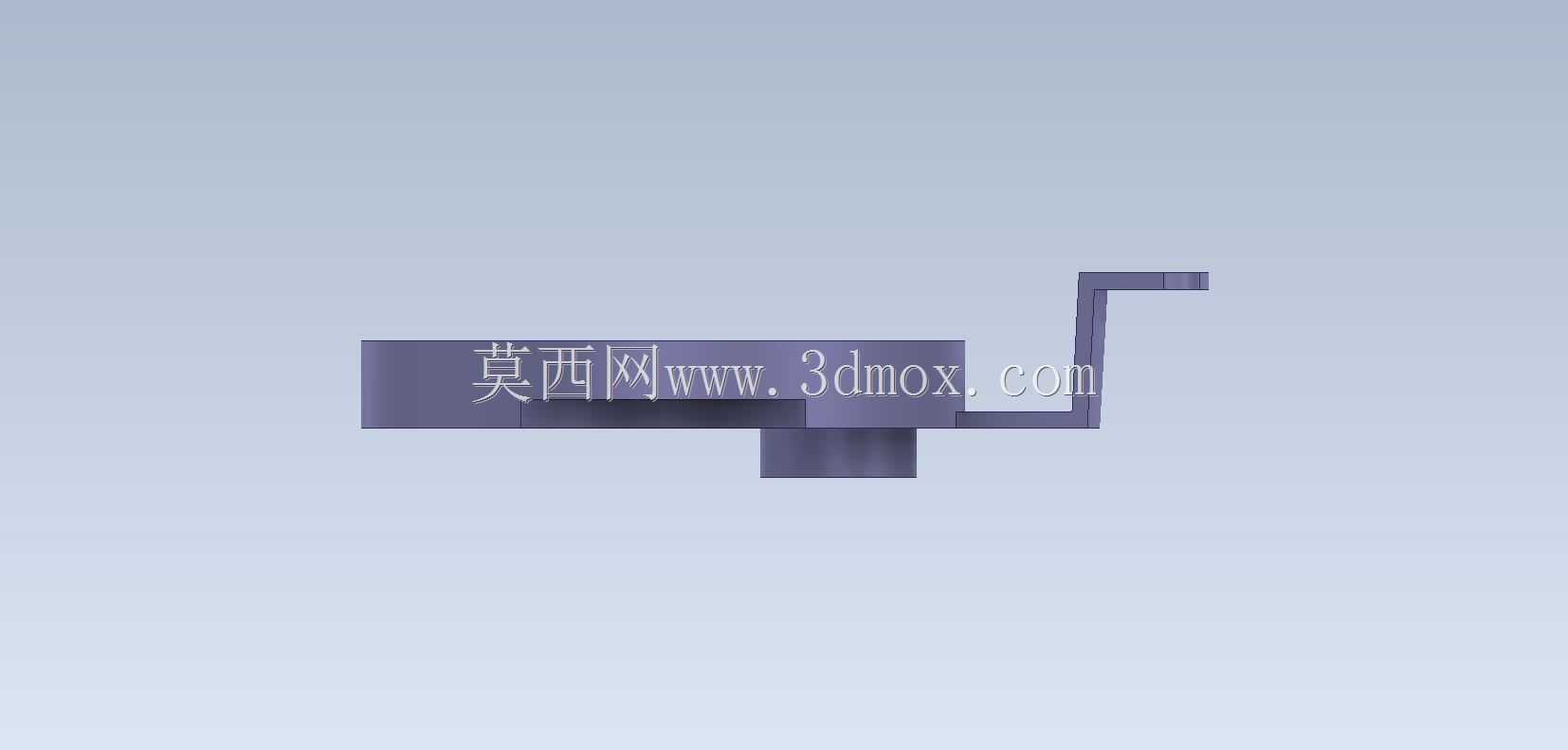

  设计过程中首先要明确装配边界,圆盘主体的外径需与配套安装腔的内径保持小间隙配合,单边间隙控制在0.1-0.2mm即可,既保证装配顺畅,又不会出现过大的旷量;侧置卡扣的翘起高度需匹配卡槽的深度,卡扣根部做R2左右的圆角过渡,避免反复掰动时出现应力集中断裂,卡扣的接触斜面角度设置为30度,既保证按压装配时的顺滑导入,又能在卡入后形成足够的倒扣量防止意外脱开。盘内的弧形凸起高度不超过盘腔深度的三分之二,避免凸起过高影响内部零件的装入行程,D型凸台的平面侧需与卡扣的延伸方向保持固定角度,保证装配时的定位唯一性,避免装反导致功能失效。

  从建模逻辑来看,这类结构优先采用草图拉伸完成主体圆盘的基础构型,再通过拉伸切除做出盘腔的容纳空间,侧置卡扣部分可通过多截面实体实现翘曲弧度的顺滑过渡,盘内的弧形凸起与D型凸台均采用草图凸台拉伸完成,所有棱边根据功能需求做对应圆角处理:卡扣根部做较大圆角保证结构强度,盘口边缘做小倒角去除锐边避免装配划伤,盘内凸起的棱边做小圆角减少应力集中。实际应用中这类结构常被用在小型消费电子的电池仓盖、小型气动元件的端盖、教学实验设备的快拆护罩位置,不需要额外螺丝即可完成固定,拆装效率比螺纹连接提升60%以上,同时因为是一体化塑料构型,注塑生产时可一模成型,不需要后续装配工序,生产成本较低。

  需要注意的是,这类卡扣结构的壁厚要保持均匀,整体壁厚控制在2-2.5mm区间,避免注塑时出现缩痕影响外观与结构强度,卡扣的悬臂长度不宜过长,长度与厚度的比例控制在5:1以内,保证卡扣有足够的弹性同时不会出现永久性形变。盘体底部可根据安装需求设置浅定位环,与安装基座的定位槽配合,进一步提升装配后的同轴度,减少运行过程中的偏磨问题。在做结构验证时,可通过有限元分析模拟卡扣掰动时的应力分布,确认最大应力值小于材料的屈服强度,反复拆装100次后卡扣的残余变形量不超过0.1mm即可满足常规使用需求。盘腔内的弧形凸起除了限位作用,还可作为加强筋提升盘体的整体刚性,避免盘体受侧向力时出现变形,凸起与盘壁的连接处做圆角过渡,减少注塑时的应力残留,提升零件的使用寿命。
