钣金连接固定支架结构设计

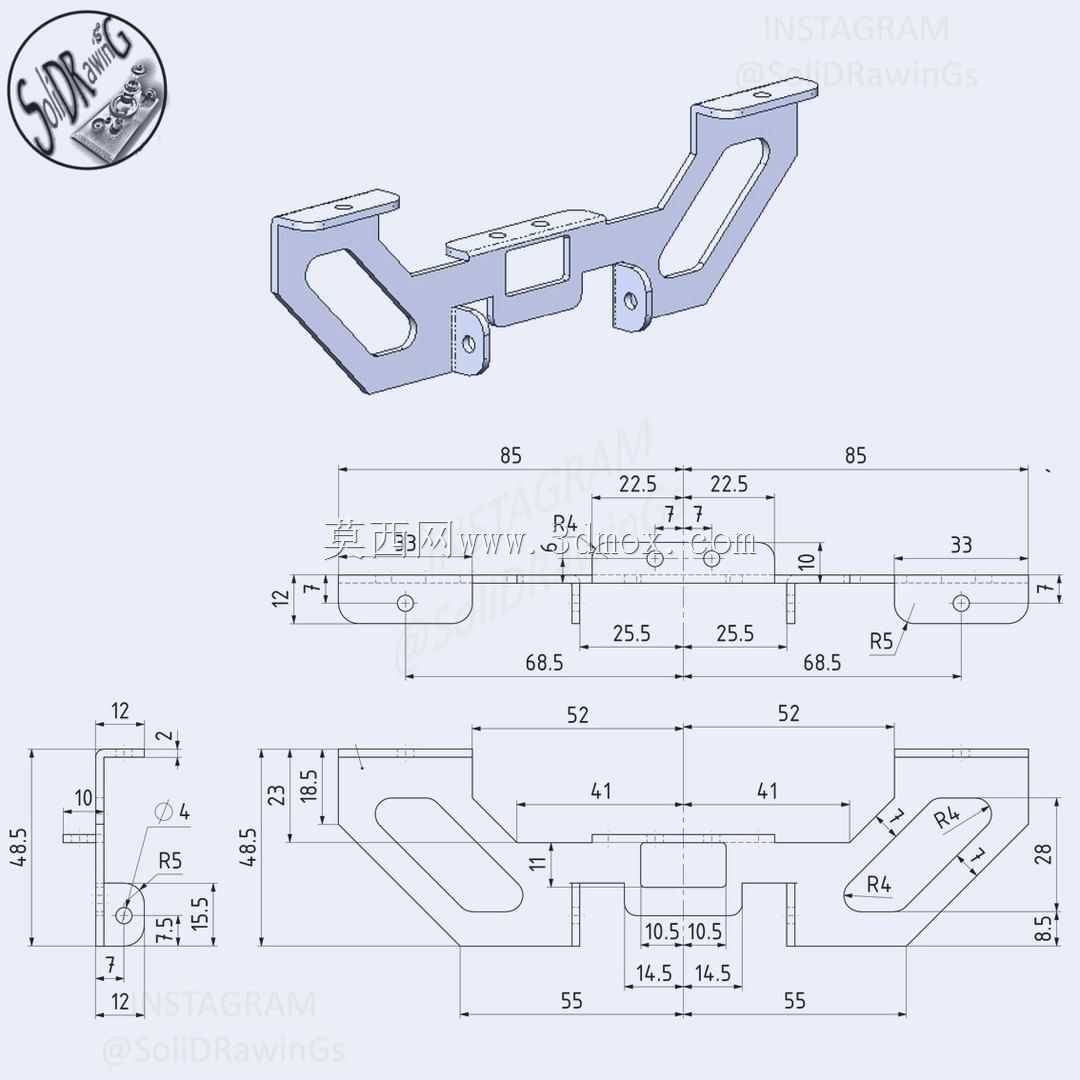

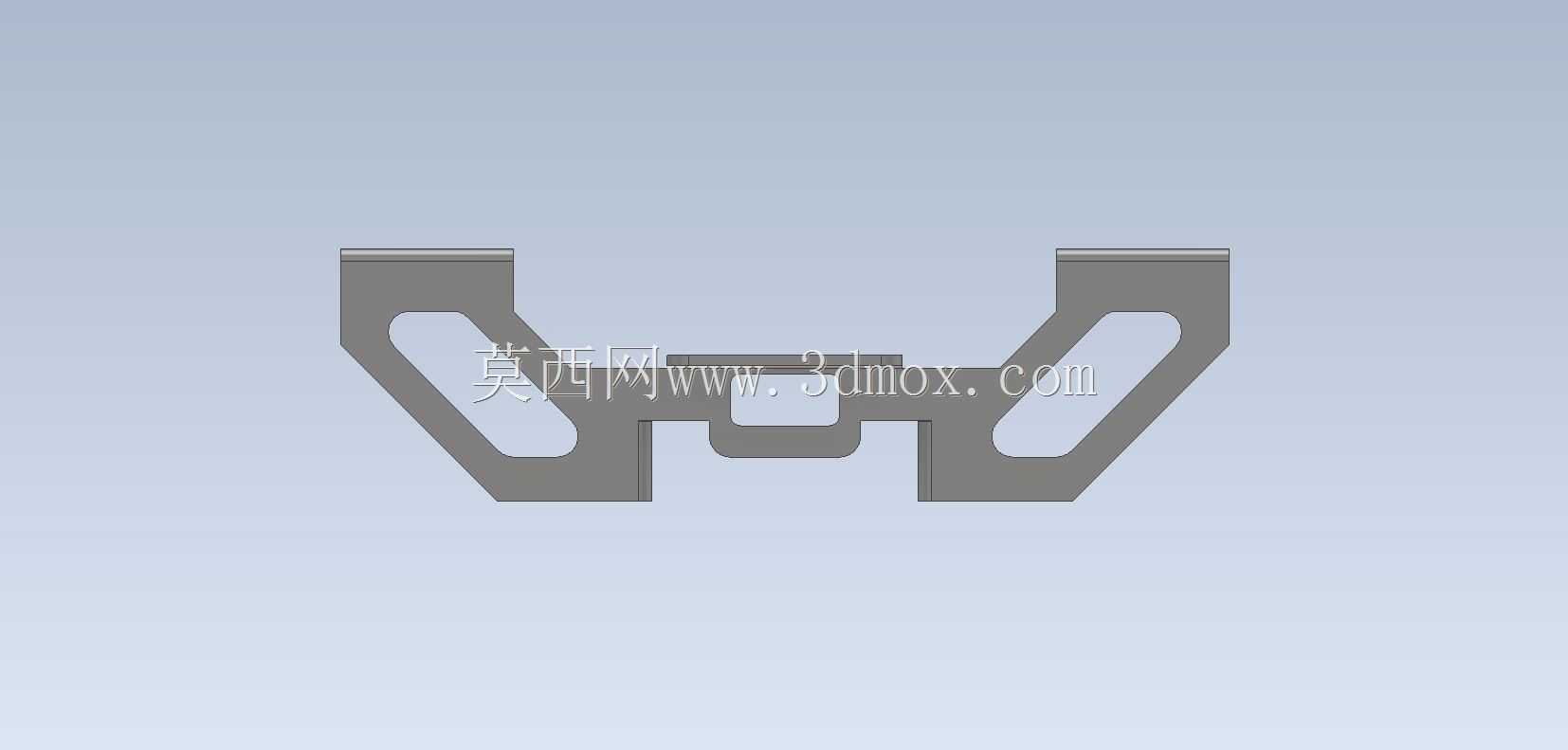

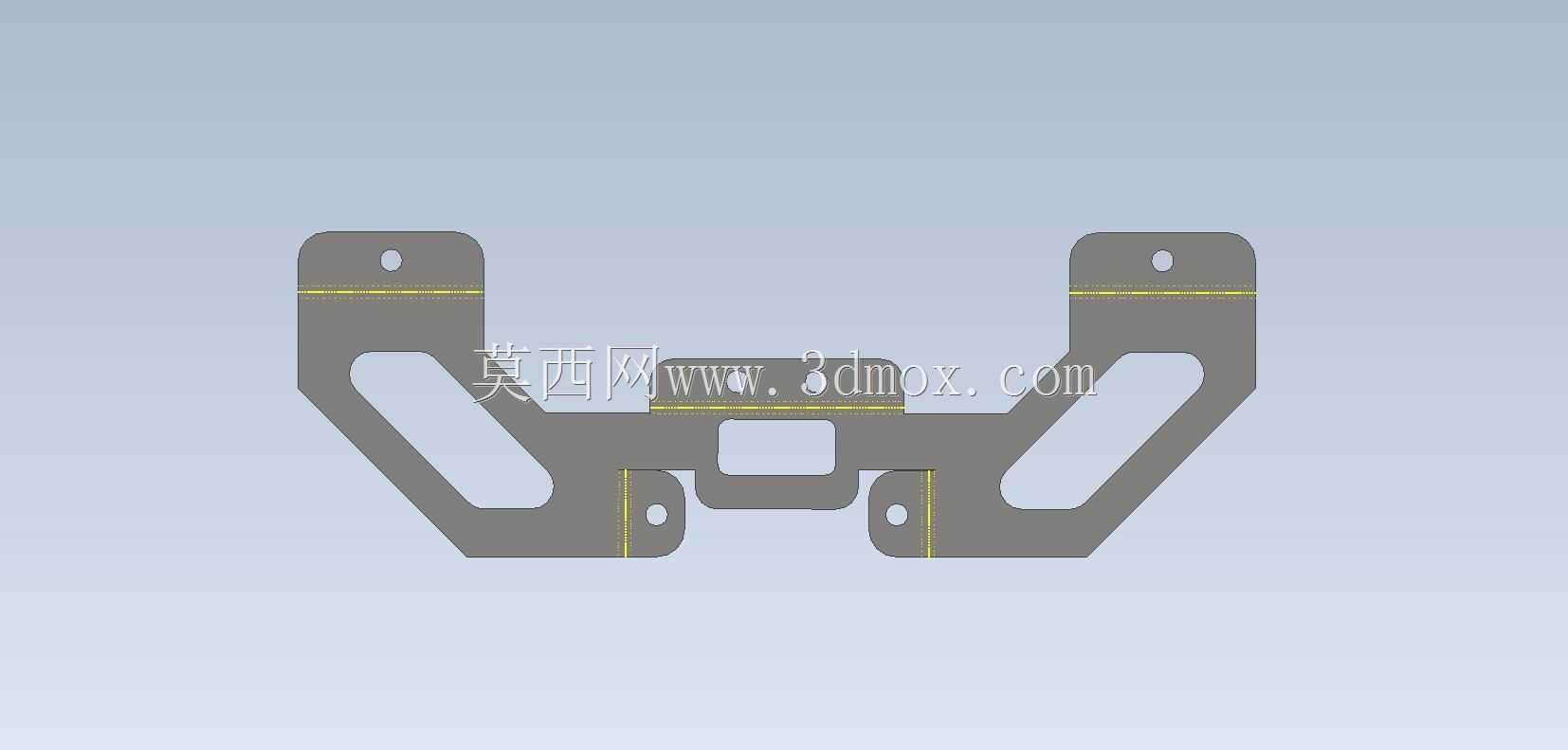

　　这款钣金支架在工业装配场景中承担跨部件连接定位的核心作用，常见于小型自动化设备的机架内部走线旁侧固定、轻型工装的辅助定位支撑、电子设备柜体内部的元器件挂载等场景，区别于厚重的铸造成型支架，这类钣金件依托薄板弯折成型的特性，在保证结构强度的前提下能大幅降低自身重量，减少对安装基面的负载压力。从结构设计逻辑来看，整体采用一体化钣金下料弯折工艺制作，没有额外的焊接拼接点位，避免了焊接带来的热变形、应力集中问题，也省掉了后续焊道打磨、防腐补涂的工序，适合批量冲压生产。两端的安装耳片做了平直度校准，上面预留的安装孔位同轴度公差控制在合理范围，能直接适配标准紧固件的装配要求，不需要现场二次扩孔修配。中间的异形镂空结构并非单纯为了减重，

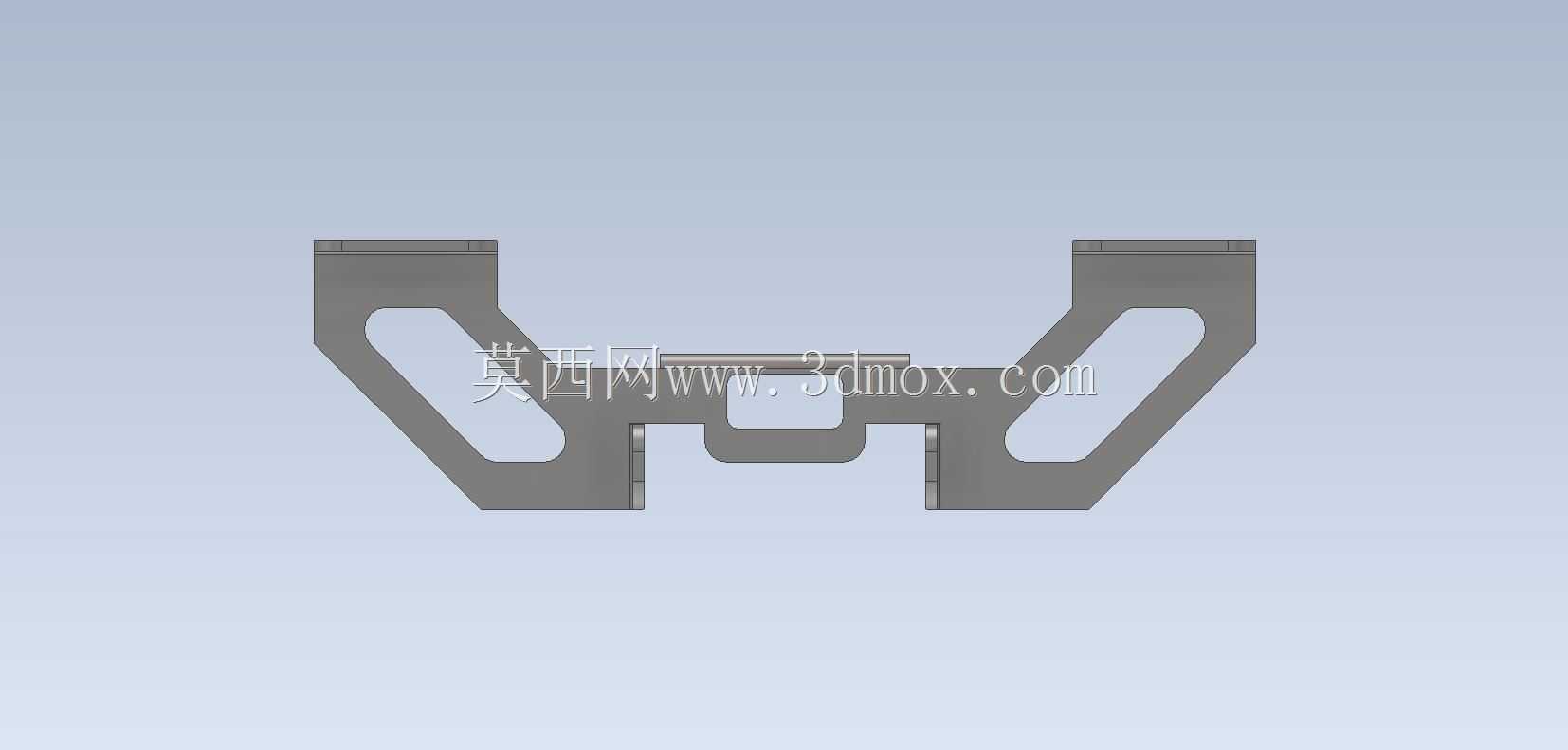

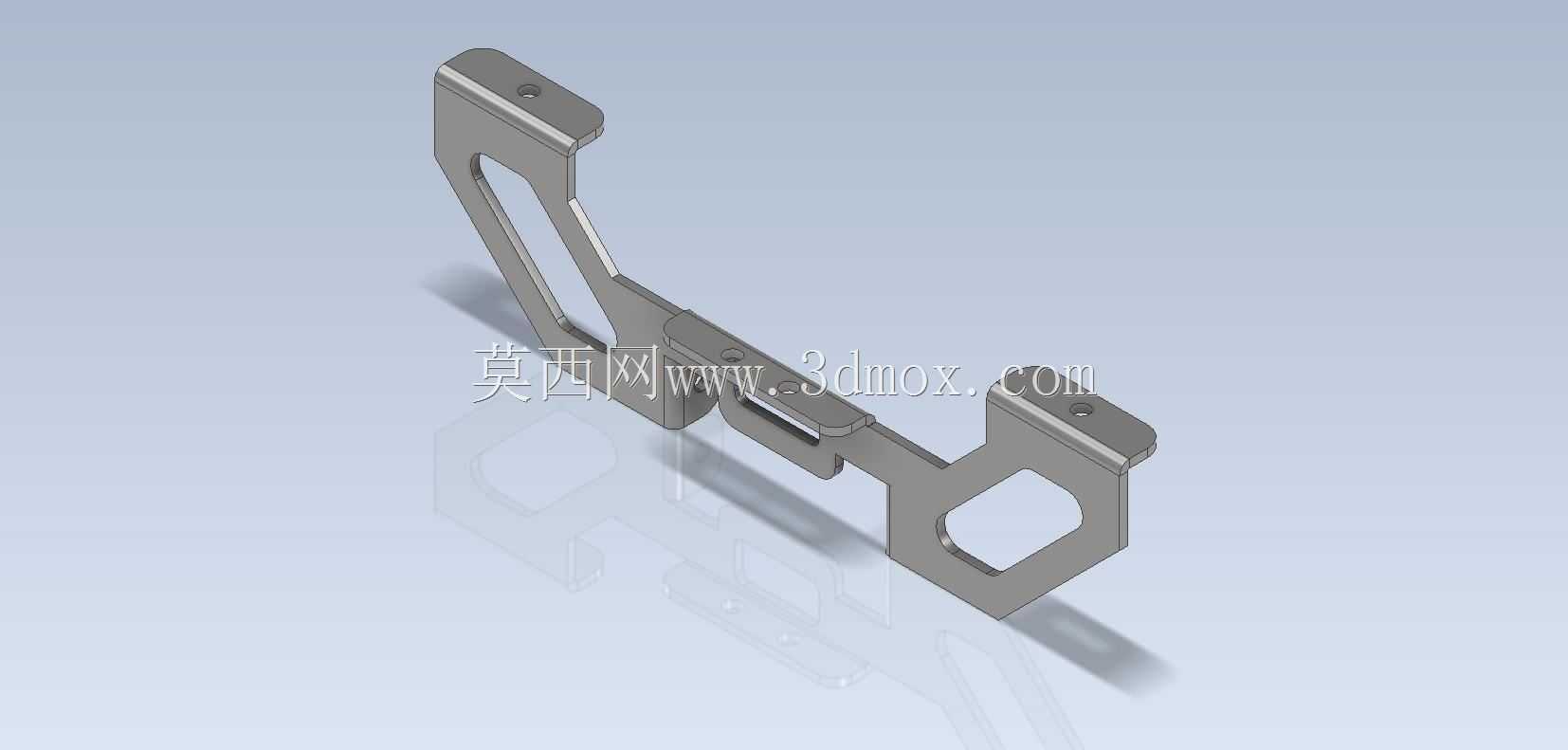

　　一方面是为了避让安装路径上的凸起管线、相邻部件的突出结构，避免装配时出现干涉，另一方面通过弯折形成的立边结构提升了整体的抗扭刚度，薄板如果仅做平直长条设计，受力后很容易出现翘曲变形，而通过连续的弯折造型、侧边的加强翻边，能让1.5到2毫米厚度的普通冷轧钢板达到数倍厚度平板的结构强度，完全满足静态挂载、轻度动态受力的使用需求。在安装边界层面，两端安装孔的中心距是装配时的核心定位尺寸，设计时已经预留了足够的紧固件操作空间，不管是用电动螺丝刀还是手动扳手，都能在安装位完成锁紧操作，不会因为结构遮挡导致工具无法就位。支架的整体厚度控制在薄板弯折的合理范围内，安装后不会过多占用设备内部的排布空间，对于内部空间紧凑的小型设备而言，

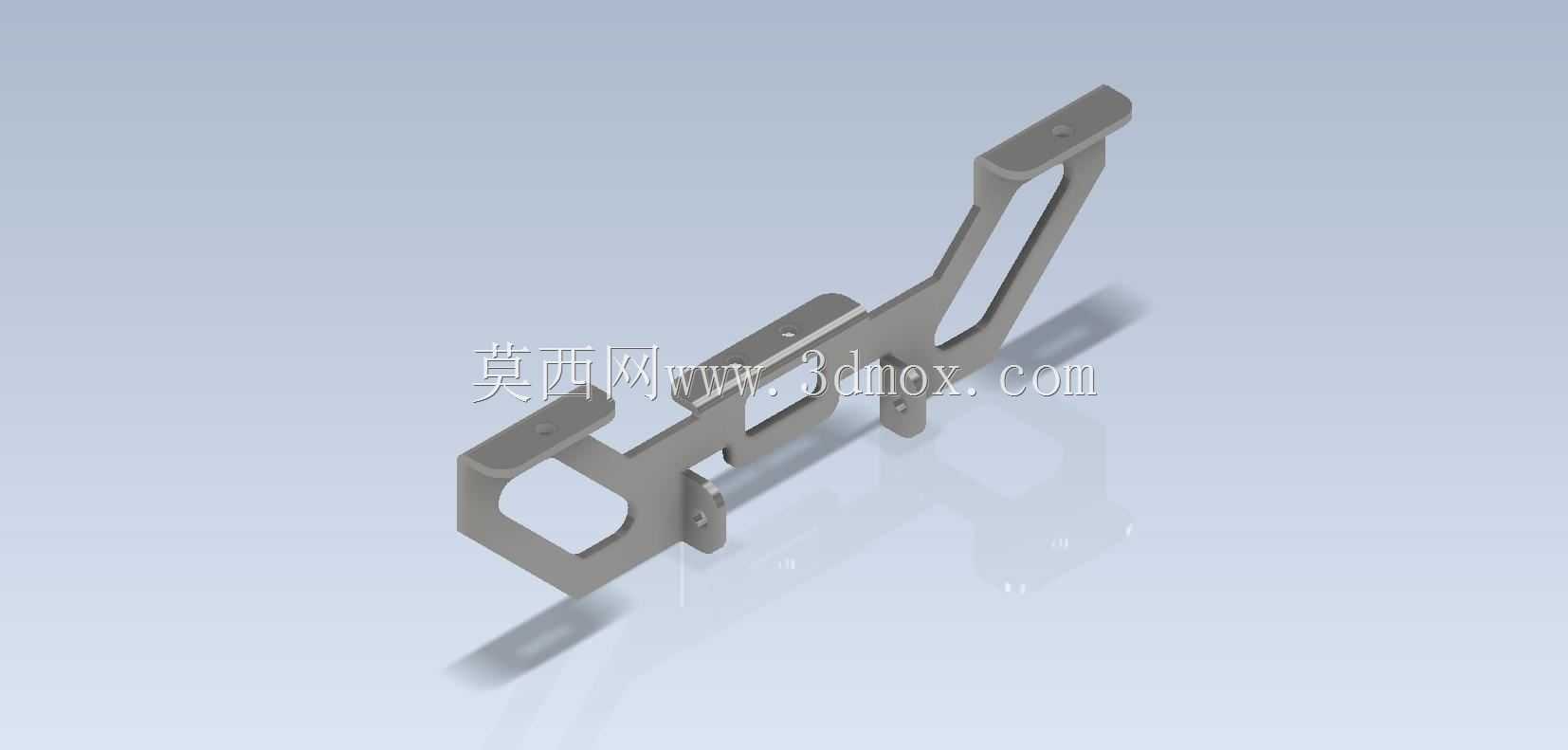

　　这类薄型支架的适配性远高于块状的机加工连接件。从受力特性来看，支架的受力路径经过了优化，两端安装点的受力会顺着弯折的立边传递到整个构件，不会在局部形成应力集中点，长期承受静态挂载载荷时不会出现永久性的塑性变形。表面处理可以根据使用场景选择镀锌、喷塑等不同工艺，在普通车间环境下使用镀锌层就能满足基础防锈要求，在有腐蚀介质的场景下可以更换为不锈钢板材加工，不需要修改整体的结构设计，只需要调整下料时的板材参数即可。这类钣金支架的设计难点在于平衡减重、强度、安装避让三者的关系，很多新手设计时要么为了强度把板材选得过厚造成成本浪费，要么为了减重过度镂空导致结构刚度不足，要么没有预留足够的安装操作空间导致现场装配困难，

　　这款结构在这几个维度上做了很好的平衡，弯折的弧度和转角都做了合理的圆角处理，避免钣金加工时出现开裂问题，也能防止安装调试时锋利的边角划伤操作人员。在实际设备装配中，这类支架往往不需要额外定制加工，只要安装孔位和避让空间匹配，就能直接通用在不同的设备机型上，降低设备的备件储备品类，提升装配效率。
