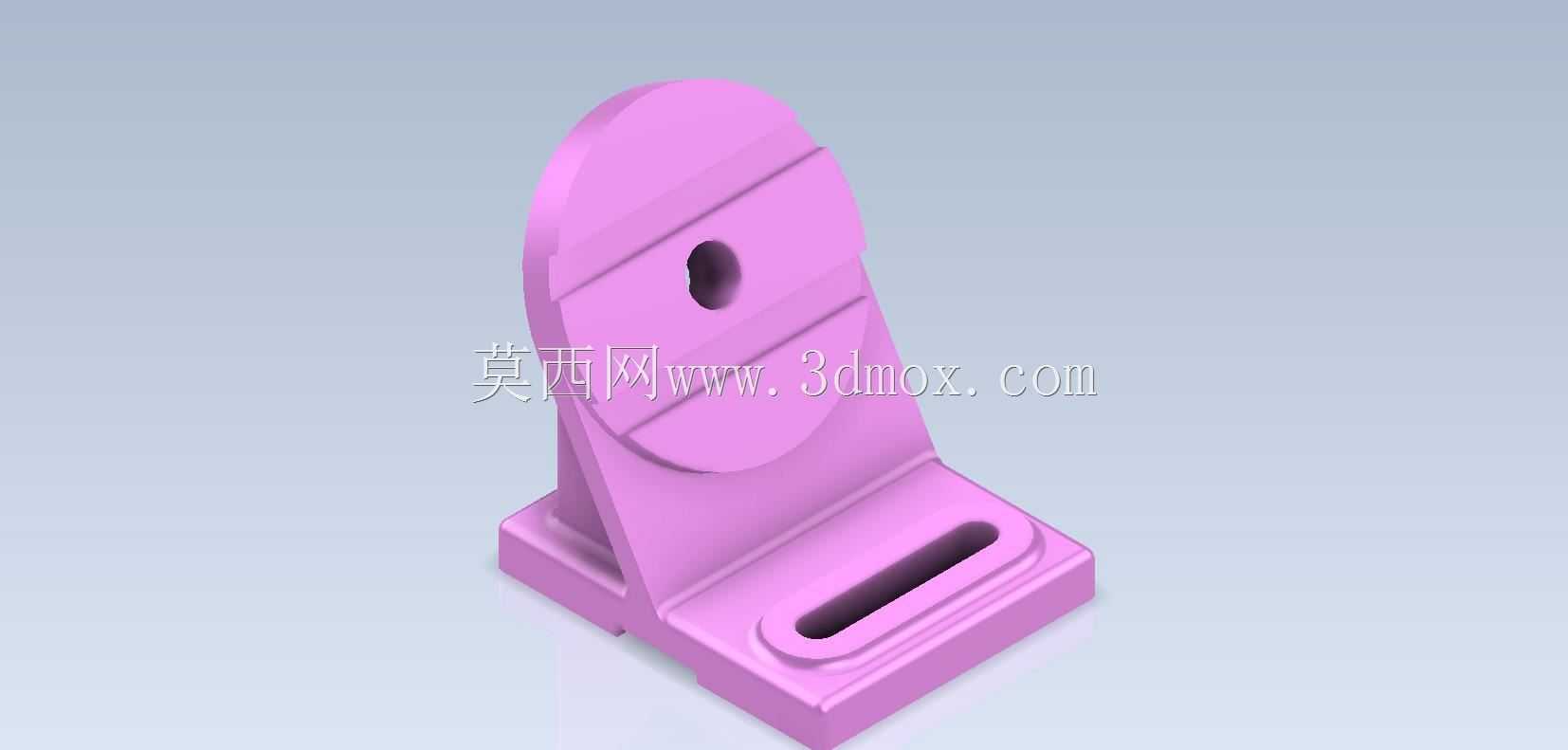

定心支撑座机械结构三维练习模型

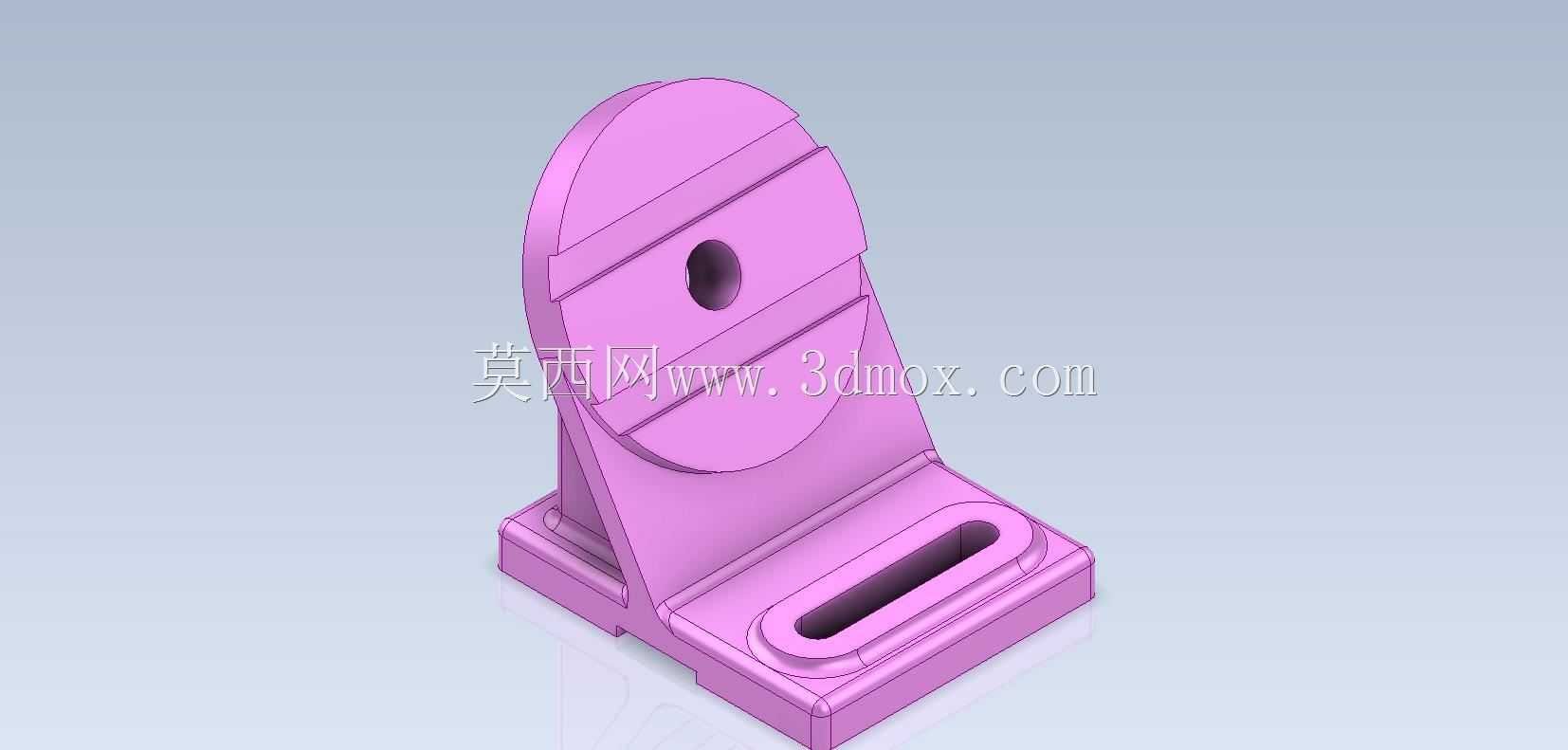

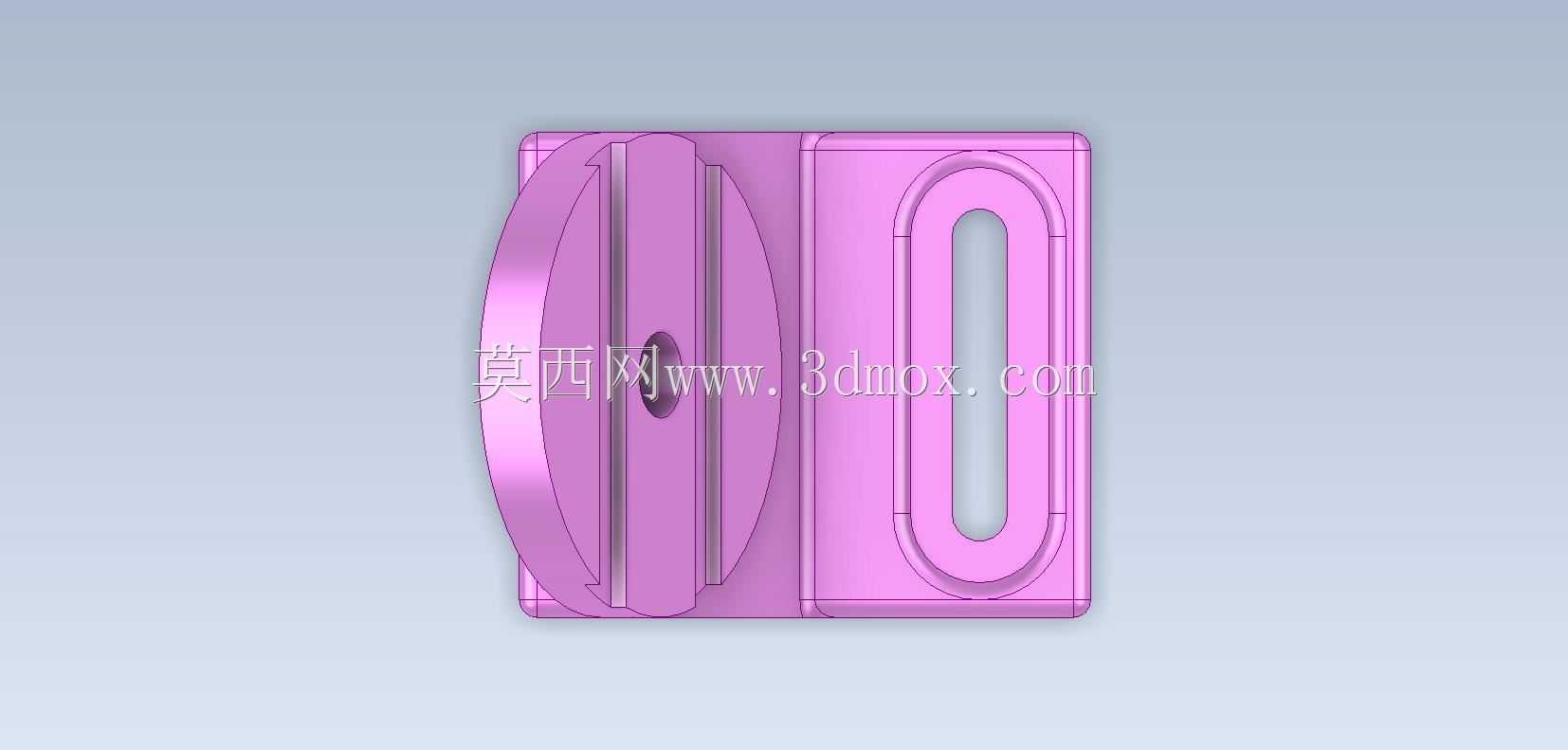

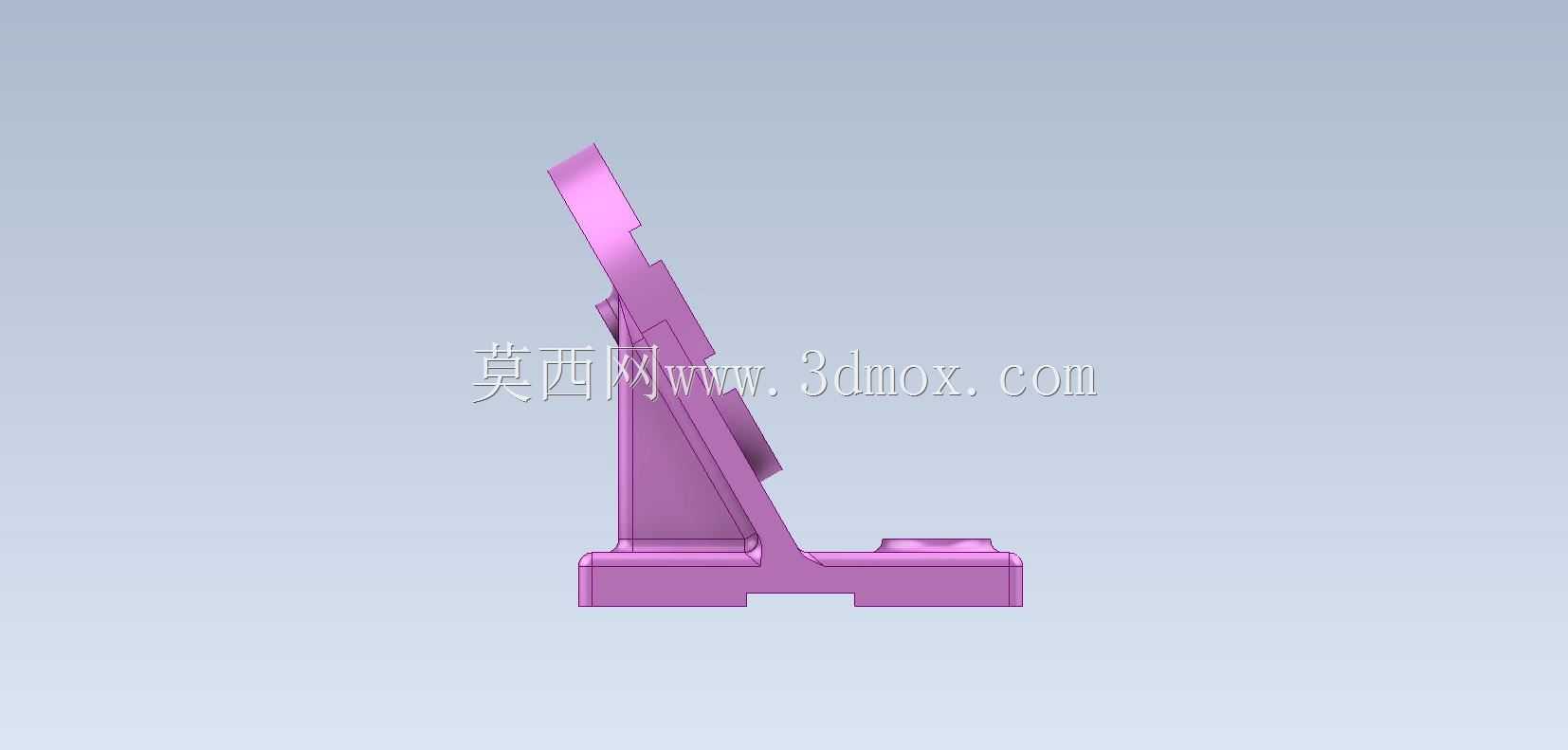

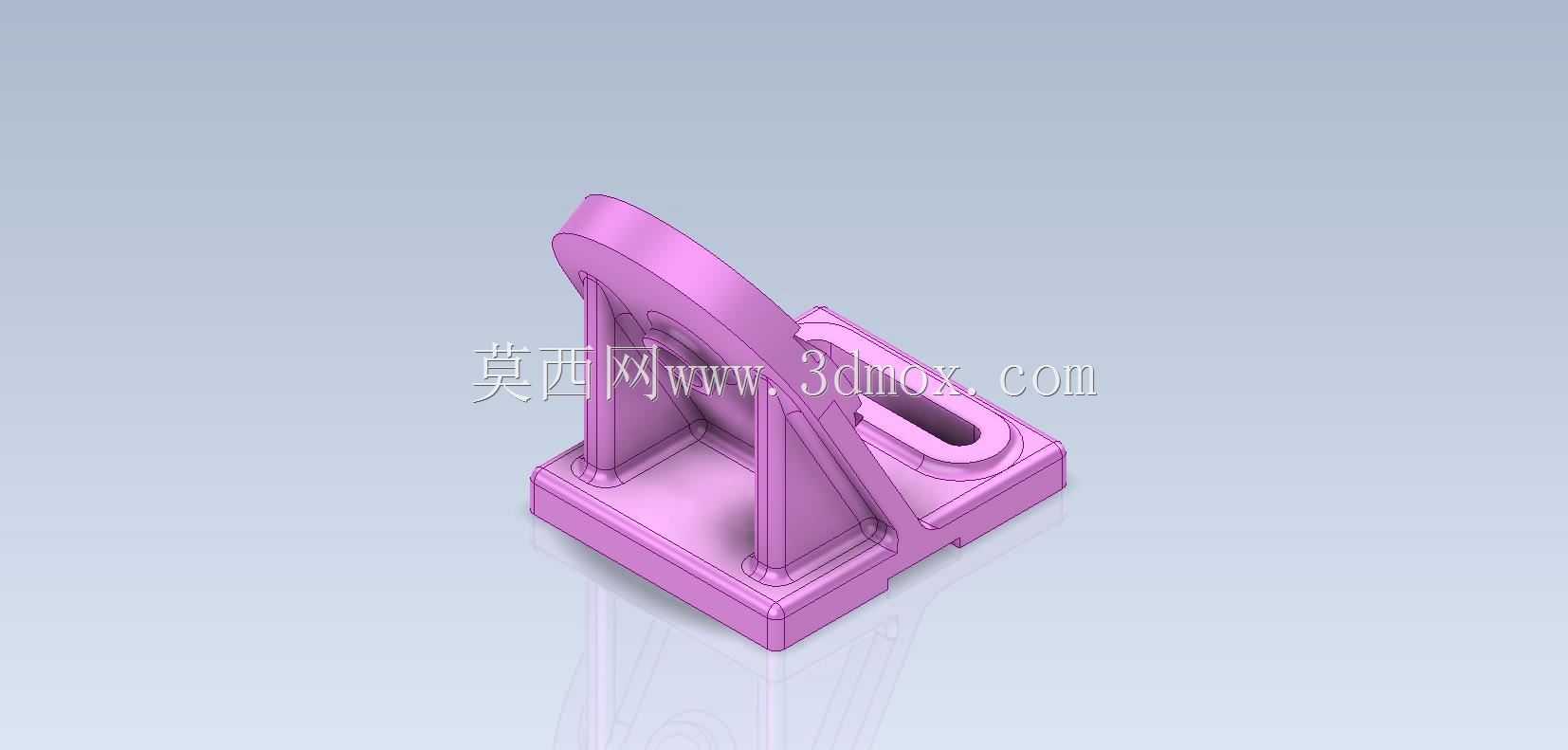

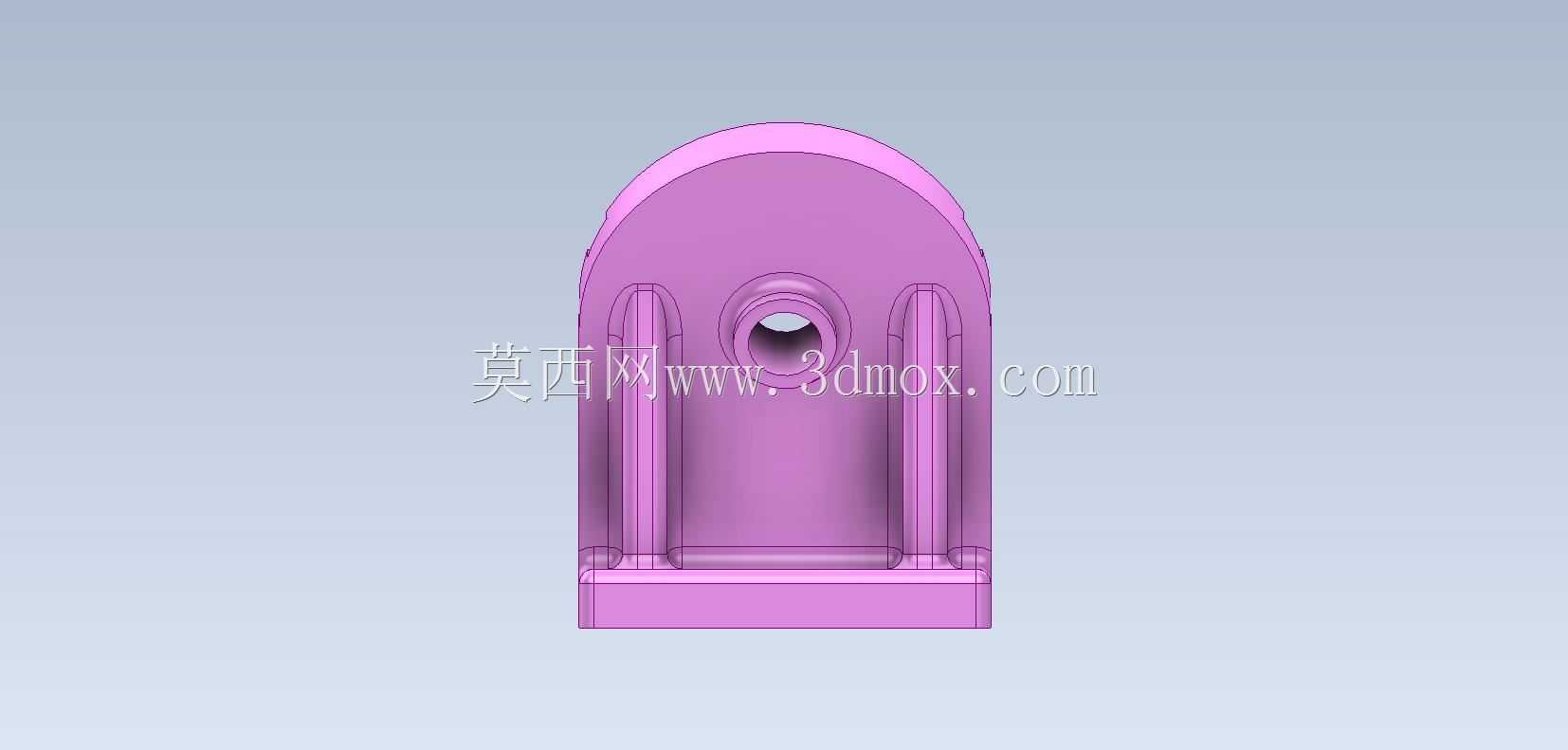

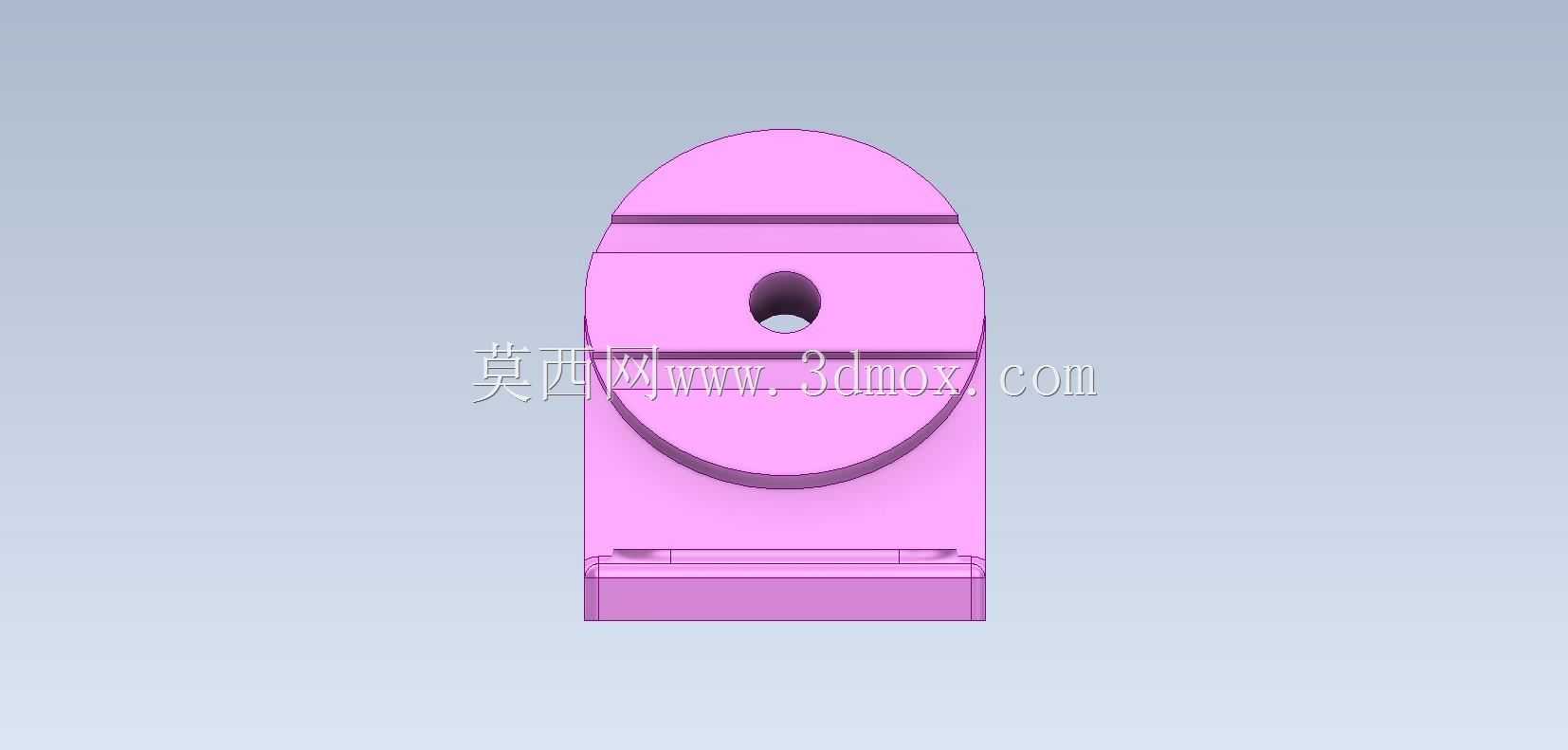

　　在工装夹具、小型检测工位以及非标自动化设备的定位环节中，这类定心支撑座是十分常见的基础定位元件，核心作用是为轴类、盘类待加工或待检测工件提供稳定的径向定心基准，同时承担工件装夹过程中的垂向支撑载荷，避免工件在装夹、加工或检测过程中出现偏移、翘曲问题，保障工序精度的一致性。从结构设计逻辑来看，该零件采用一体化L型弯板主体结构，竖直立板部分设置圆形定位基准面，中心开设的通孔用于穿装定心轴或者定位销，可与工件的内孔或者基准轴配合实现快速定心，立板与水平底板之间设置三角加强筋结构，能够有效抵消装夹过程中产生的侧向弯矩，避免立板受载后出现形变导致定位精度失准。水平底板部分开设长条形安装腰孔，这类腰孔设计的核心考量是适配安装工位的位置公差，

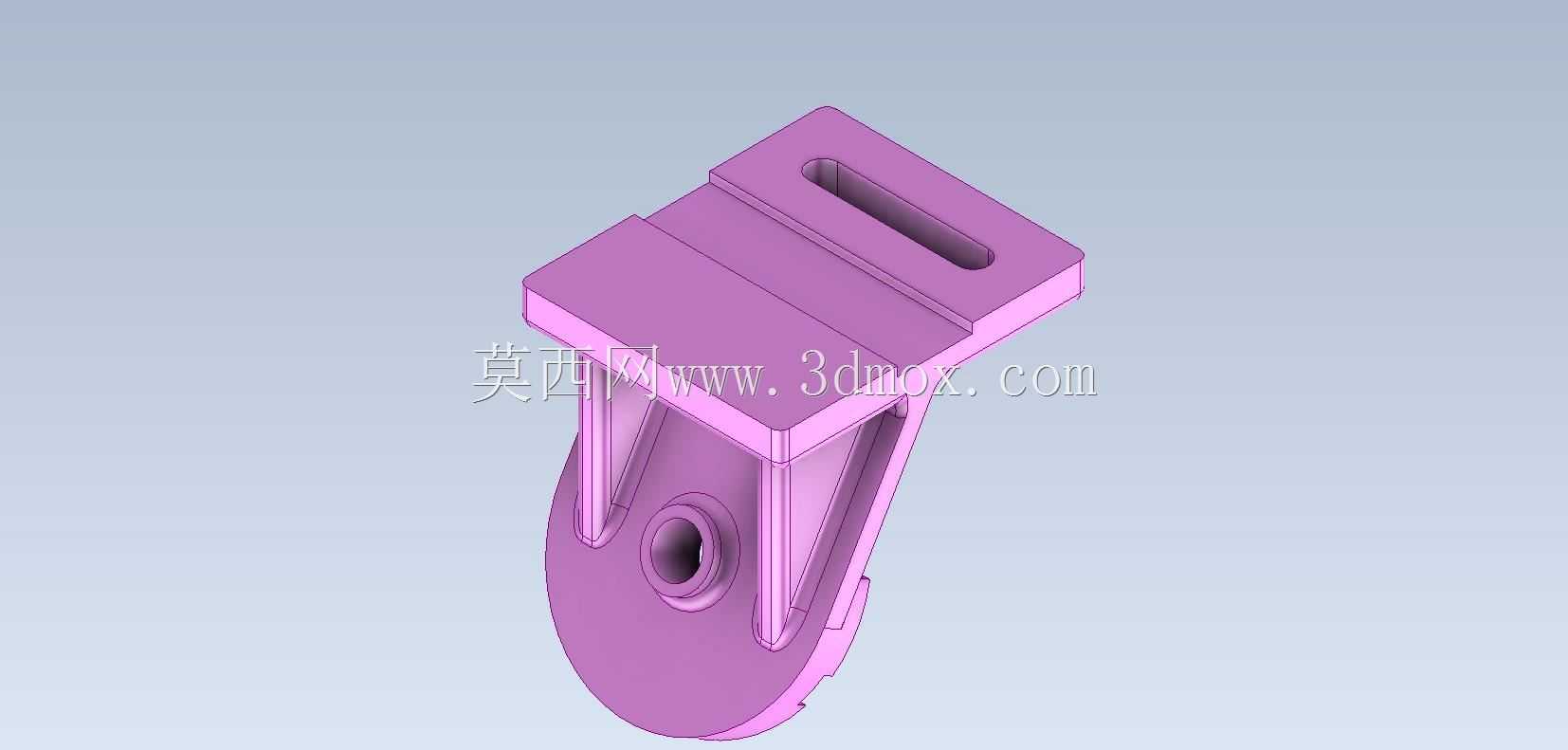

　　在实际装配时可沿腰孔长度方向调整支撑座的安装位置，补偿安装基面的加工误差，无需对安装孔进行二次配作，大幅提升现场装配的适配性，底板边缘设置的凸台结构既可以增强底板的结构刚度，也能在安装时与基面的定位槽配合实现预定位，减少装配时的调整工作量。从安装边界维度分析，该支撑座的底板安装面为全平面加工，安装时可直接贴合设备工装基板的T型槽面或者光学平台台面，通过腰孔穿装螺栓完成紧固，竖直立板的定位面与底板安装面的垂直度公差可控制在0.02mm每100mm范围内，能够满足普通机加工工位、半成品检测工位的定位精度要求，中心定位孔的孔径可根据实际使用场景配作不同规格的衬套，适配不同直径的定心轴件，拓展零件的适用范围。在实际建模练习过程中，

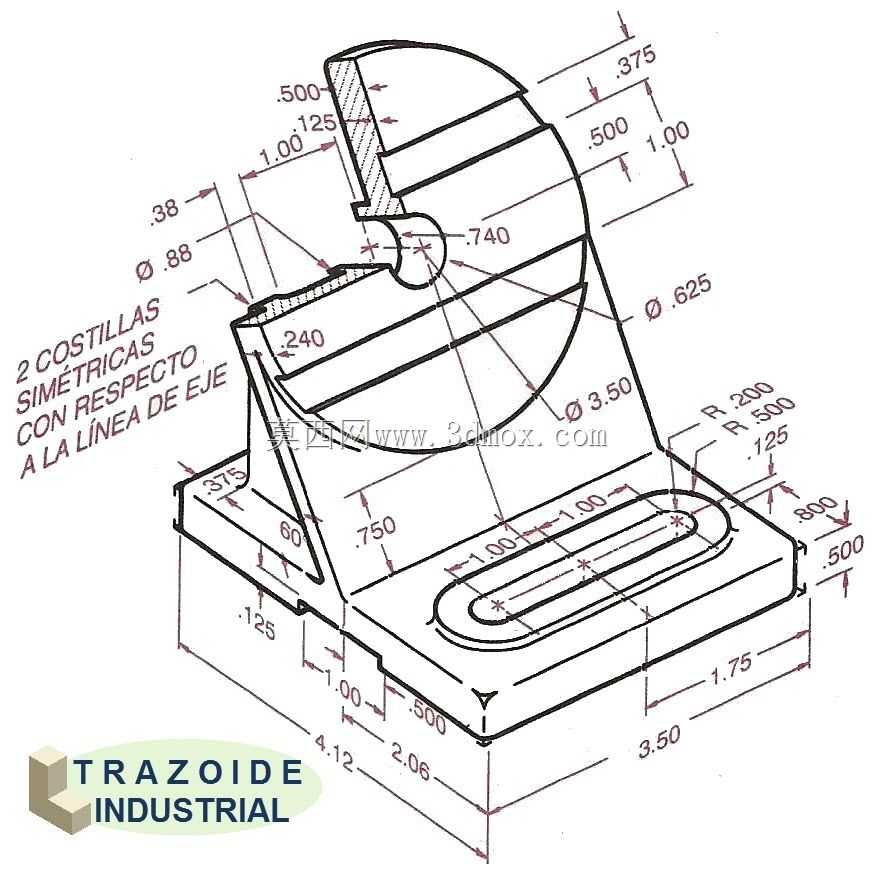

　　这类零件涵盖了拉伸、切除、筋特征、圆角过渡等多个基础建模命令的应用，建模时需要重点关注立板与底板的垂直约束、加强筋与两个板面的相切过渡、腰孔的对称度约束，这些细节直接决定了模型后续导出工程图时的尺寸标注合理性，也能帮助初学者建立工装类零件的建模思维——即所有结构特征都服务于实际装配与功能需求，不存在冗余的设计结构。在实际生产场景中，这类支撑座常成对使用，分别支撑工件的两端基准轴颈，也可单个使用配合尾顶结构完成短轴类零件的定位，相比分体式的支撑结构，一体化的弯板结构装配累积误差更小，整体刚度更高，在轻载装夹场景下无需额外增加辅助支撑即可满足使用要求，零件的边角位置全部设置了工艺圆角，既可以避免热处理过程中出现应力集中导致的开裂问题，

　　也能消除装配过程中的锐边划伤风险，符合机械零件的工艺设计规范。建模过程中需要注意，底板腰孔的沉头深度需要匹配常用内六角螺栓的头部高度，保证螺栓紧固后头部不突出底板安装面，避免出现安装间隙，立板中心孔的倒角需要与配套衬套的导入倒角匹配，方便衬套的压装作业，加强筋的厚度需要根据支撑座的整体尺寸匹配，避免筋厚过大导致零件注塑或切削加工时出现形变，筋厚过小则无法起到足够的刚度加强作用。
