带侧柄多孔法兰连接座结构设计

项目分类:通用机械零部件 发布时间:2023-07-12 ID:698062
  • 带侧柄多孔法兰连接座结构设计
  • 带侧柄多孔法兰连接座结构设计
  • 带侧柄多孔法兰连接座结构设计
  • 带侧柄多孔法兰连接座结构设计
  • 带侧柄多孔法兰连接座结构设计
  • 带侧柄多孔法兰连接座结构设计
  • 带侧柄多孔法兰连接座结构设计
  • 带侧柄多孔法兰连接座结构设计

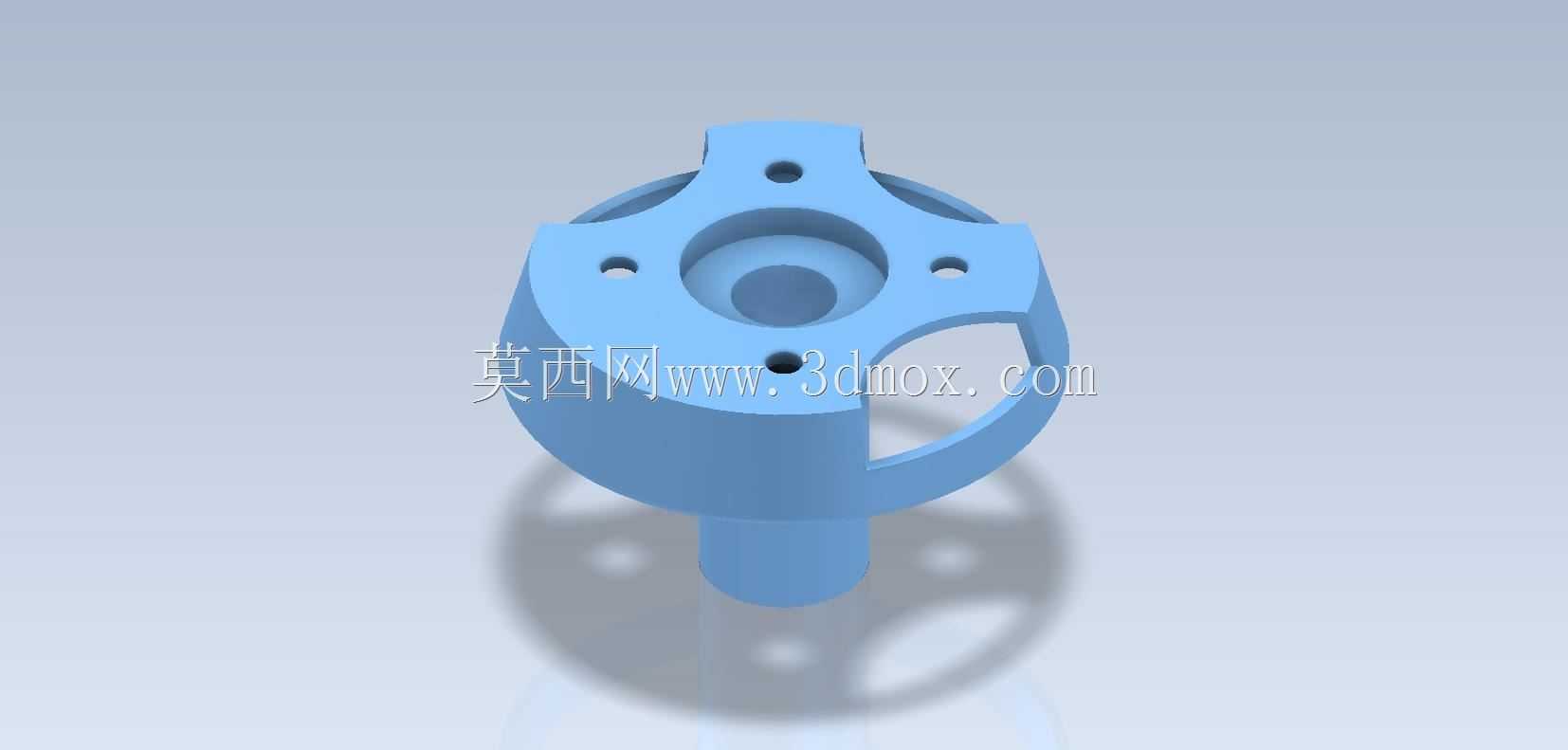

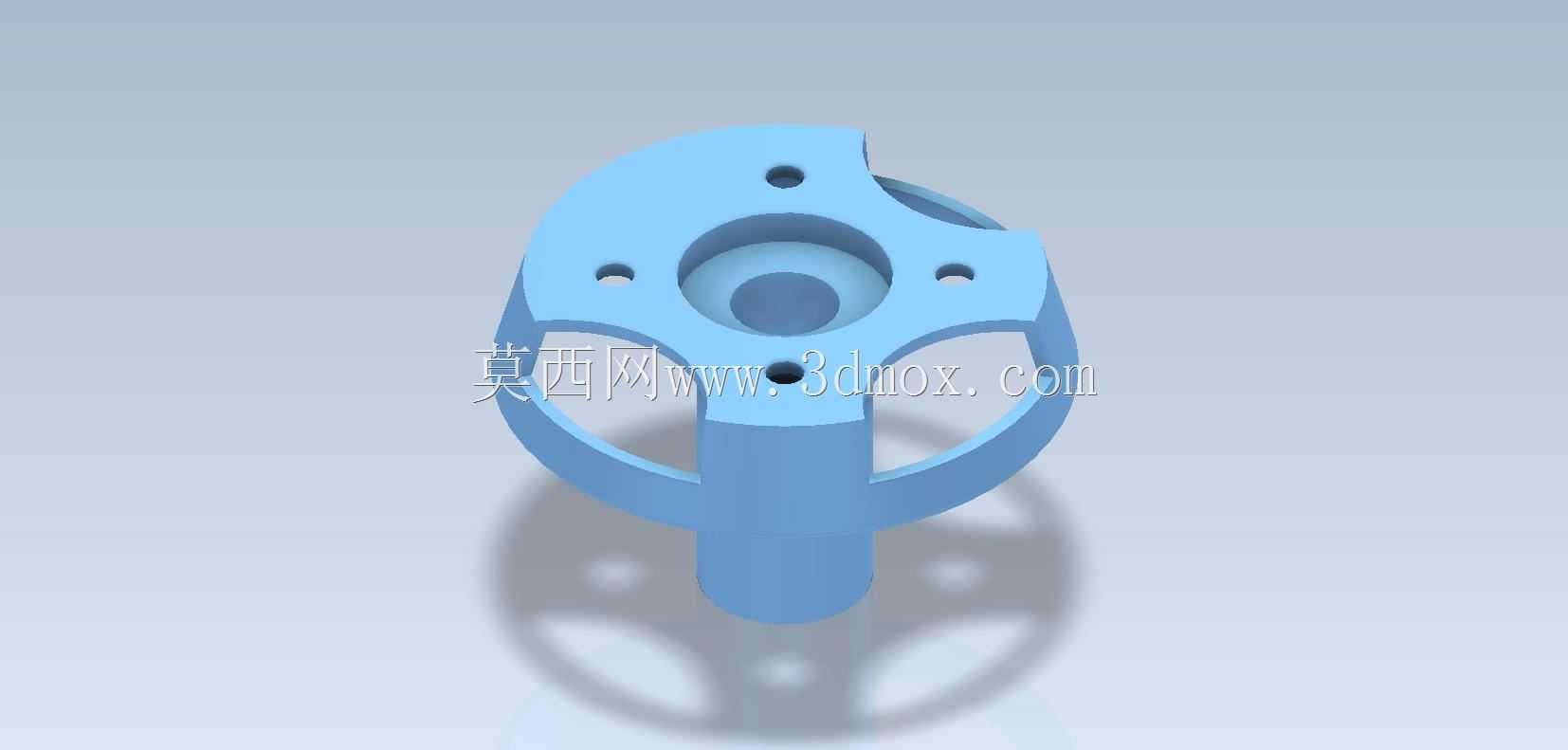

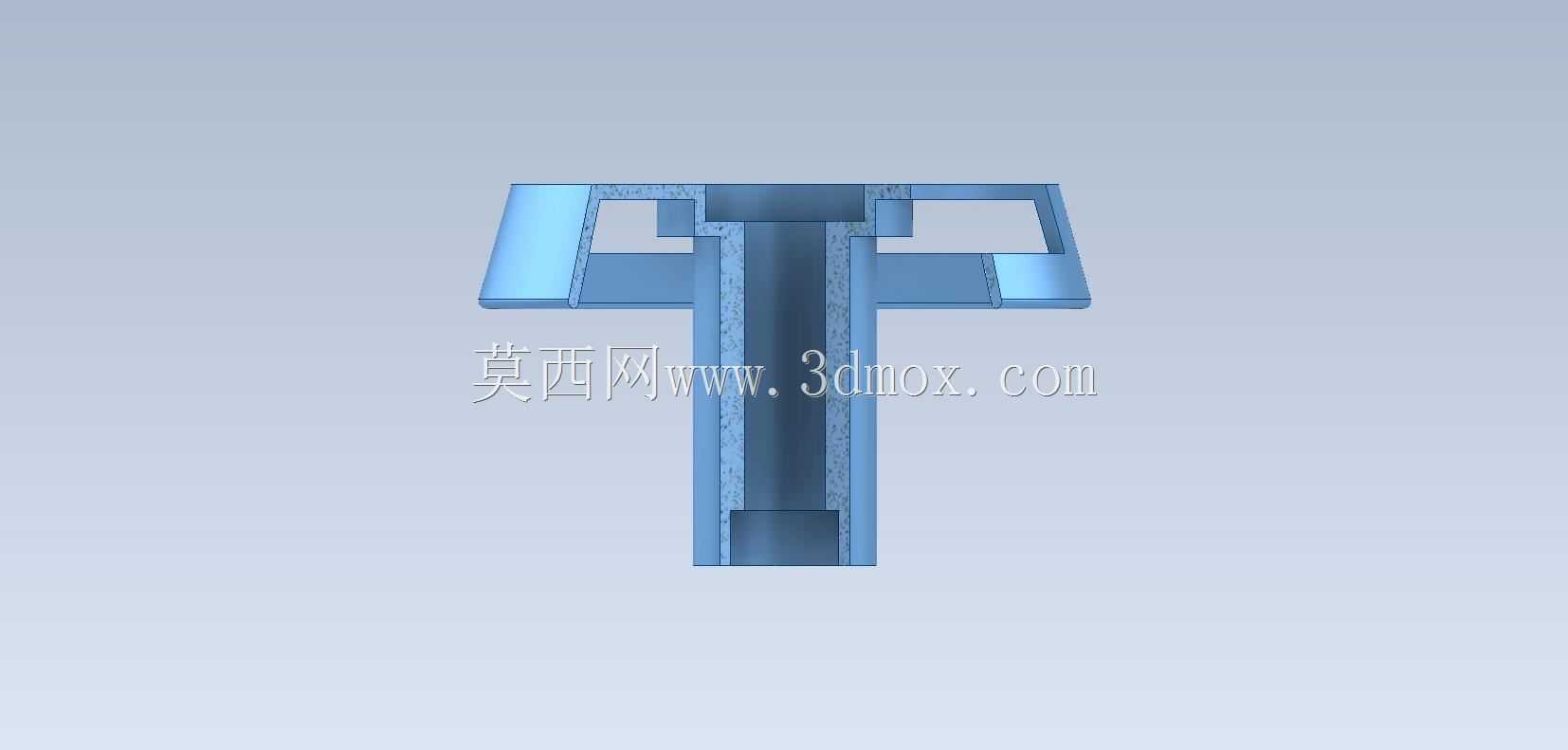

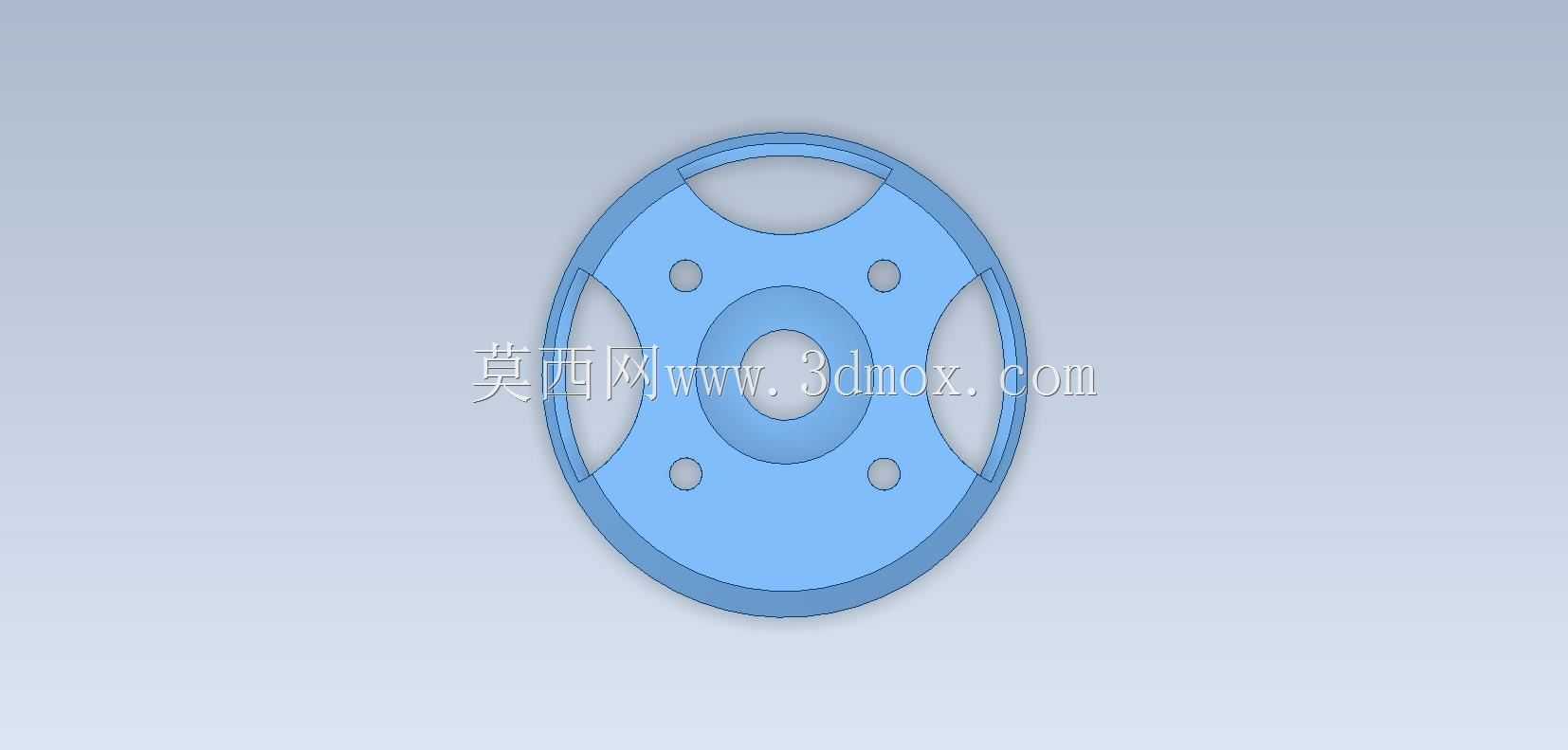

  这款带侧柄的多孔法兰类零件,在轻工自动化输送线、小型实验台架的定位连接场景中十分常见,日常多作为轴类构件的端部支撑转接件使用,能够实现垂直方向轴件与水平方向安装基面的稳定衔接,同时侧部的镂空握持结构可满足手动微调工位的快速对位需求,无需额外借助工装即可完成小范围的角度调整操作。从结构功能来看,零件上部的法兰盘均匀分布四个安装通孔,孔位采用等角度圆周排布,可适配M4规格的内六角紧固螺钉,安装时能够保证四个方向的锁紧力均匀分布,避免单侧锁紧带来的安装偏斜问题;法兰中心设置阶梯沉孔,大直径沉孔可容纳配套轴承的外圈定位,小直径通孔供传动轴穿过,孔壁的同轴度公差控制在0.02mm范围内,

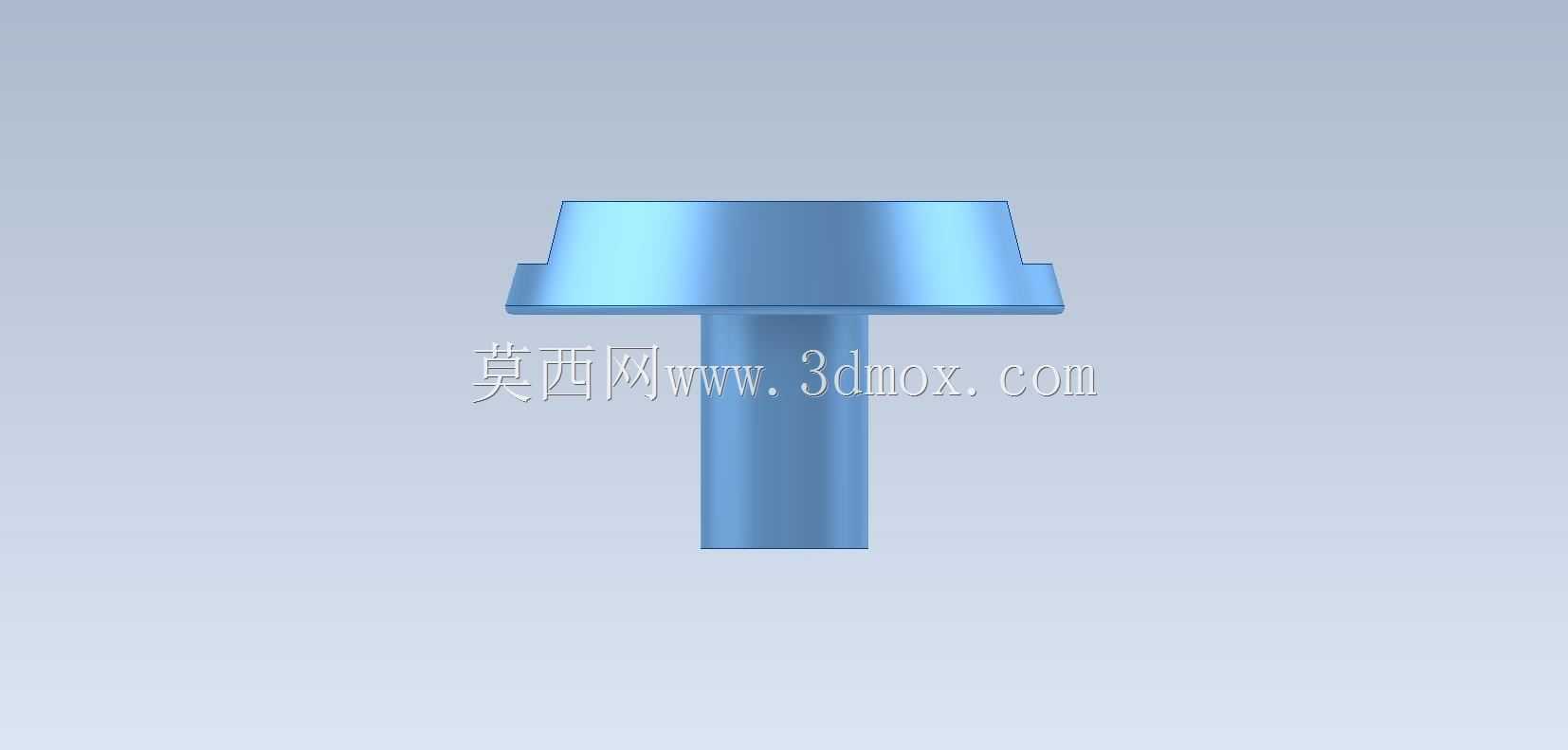

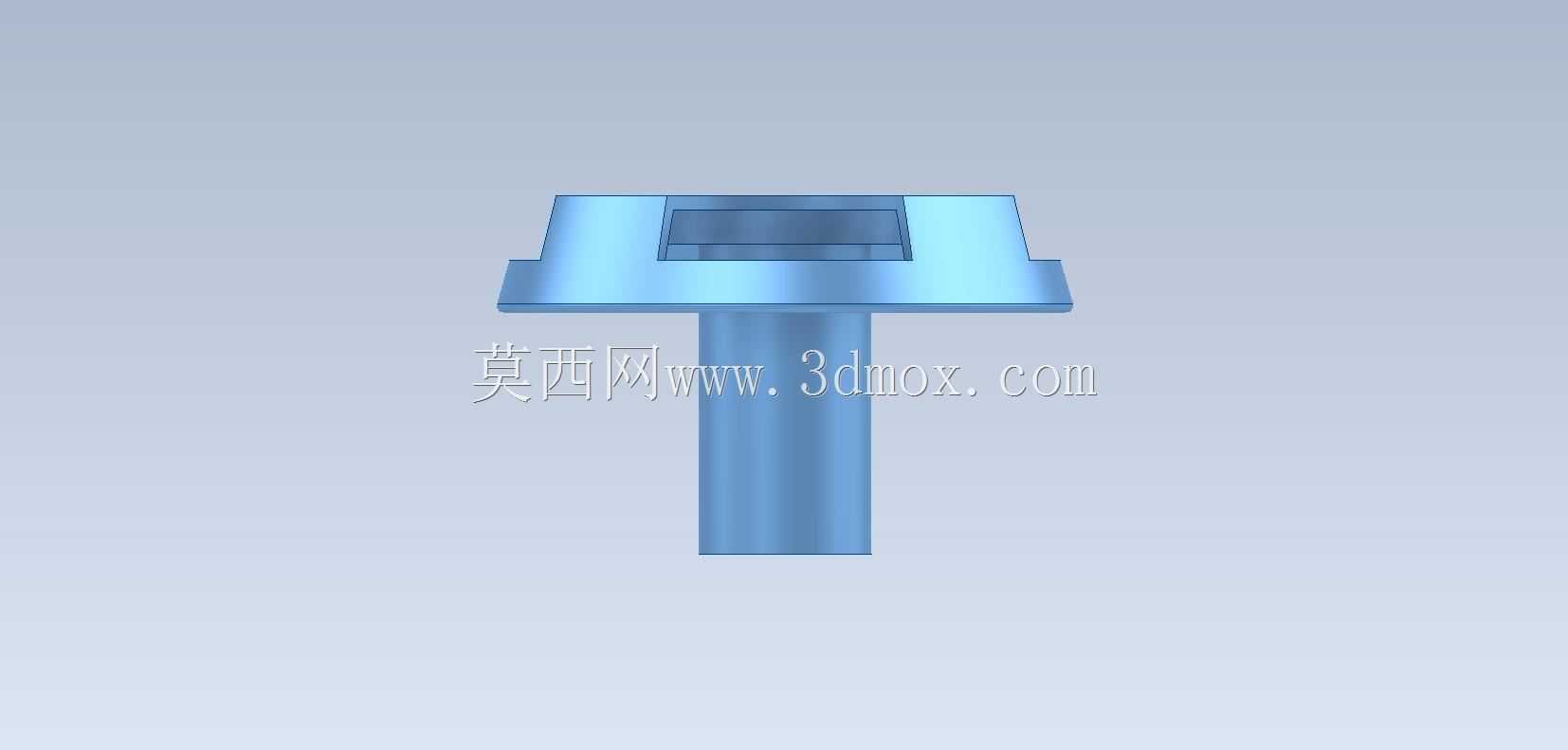

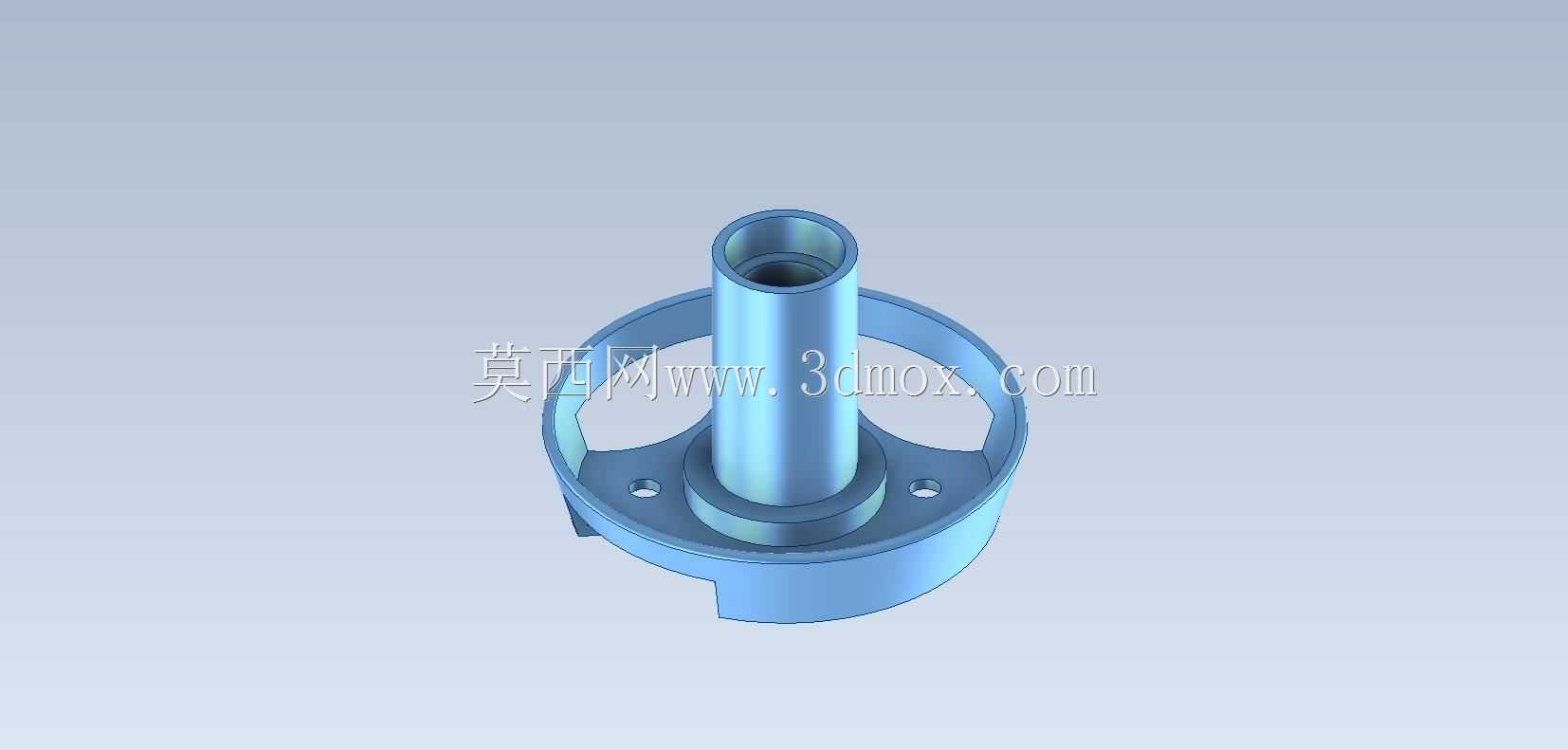

  能够保证轴件转动时的径向跳动量满足低速传动场景的使用要求。下部伸出的圆柱柄为核心定位段,直径尺寸与配套安装基座的定位孔采用H7/h6间隙配合,安装时可直接插入基座孔内完成径向定位,配合法兰端面的贴合即可实现零件的完全固定,无需额外设置定位销结构,简化了装配工序。侧部的半环形镂空结构并非减重设计,而是为手动调整工位预留的握持位,在需要频繁更换轴端工装的实验场景中,操作人员可直接握持该部位完成零件的拆装与角度微调,镂空边缘做了R2圆角过渡,避免操作时划伤手部,同时该结构也可作为防转卡位使用,当需要限制零件周向转动时,可在基座对应位置加装卡位销嵌入镂空槽内,即可实现周向锁止,无需额外加工防转平面。设计过程中优先考虑了加工工艺性,

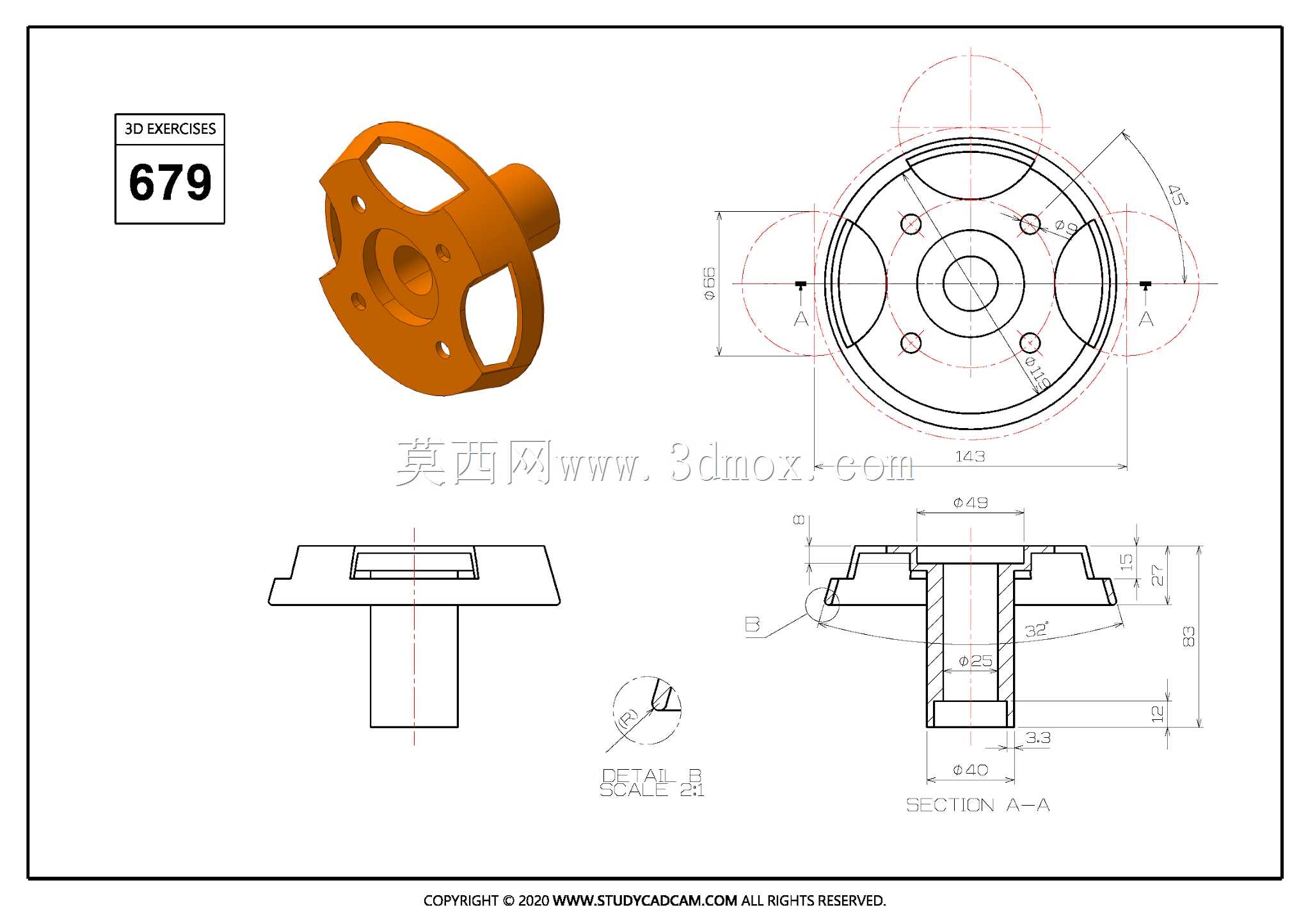

  所有外轮廓转角均设置了不小于R1的圆角,避免铣加工时出现应力集中的尖角,同时所有孔位的轴线均与零件主轴线平行或垂直,无斜孔、空间斜角结构,可直接在三轴数控铣床上完成全部加工工序,无需定制专用夹具,普通平口钳装夹即可完成两次翻面加工,有效降低了单件加工的成本与周期。安装边界方面,法兰盘最大外径为48mm,下部圆柱柄长度为22mm,安装时需保证基座安装面的平面度不大于0.03mm,法兰端面与基座贴合后间隙不超过0.01mm,四个安装螺钉的锁紧扭矩控制在1.2N·m即可,过大的锁紧力会导致法兰盘变形,影响中心孔的同轴度精度;中心阶梯孔的轴承位深度为6mm,适配厚度6mm的6000系列深沟球轴承,装配时轴承端面与沉孔底面完全贴合,

  轴件伸出法兰上端面的长度不超过10mm,避免轴件过长带来的悬臂弯矩影响支撑稳定性。在实际使用场景中,这类零件多用于小型物料分拣机构的导轮支撑、3D打印设备的送料辊定位、教学实验台的轴系转接工位,相比一体式铸造的支撑座,该分体式结构的加工难度更低,更换维护成本仅为一体式结构的三分之一,当中心孔出现磨损时,可直接更换该零件而无需拆卸整个基座结构,大幅缩短了设备维护的停机时间。建模过程中需重点关注法兰盘上四个安装孔的位置度公差,孔位相对于中心轴线的位置度偏差不超过0.05mm,否则会出现安装螺钉无法对位的问题;下部圆柱柄与法兰端面的垂直度公差控制在0.02mm以内,保证安装后轴件与安装基面的垂直精度;侧部镂空结构的壁厚均匀控制在3mm,既保证了握持时的结构强度,又避免了壁厚不均带来的注塑或3D打印变形问题,若采用塑料材质加工该零件,可在镂空与法兰连接的位置增设0.5mm的加强筋,进一步提升结构的抗扭强度,满足频繁手动操作的使用强度要求。
