带叉形夹座的圆弧连接机械构件

项目分类:通用机械零部件 发布时间:2023-07-12 ID:698063
  • 带叉形夹座的圆弧连接机械构件
  • 带叉形夹座的圆弧连接机械构件
  • 带叉形夹座的圆弧连接机械构件
  • 带叉形夹座的圆弧连接机械构件
  • 带叉形夹座的圆弧连接机械构件
  • 带叉形夹座的圆弧连接机械构件

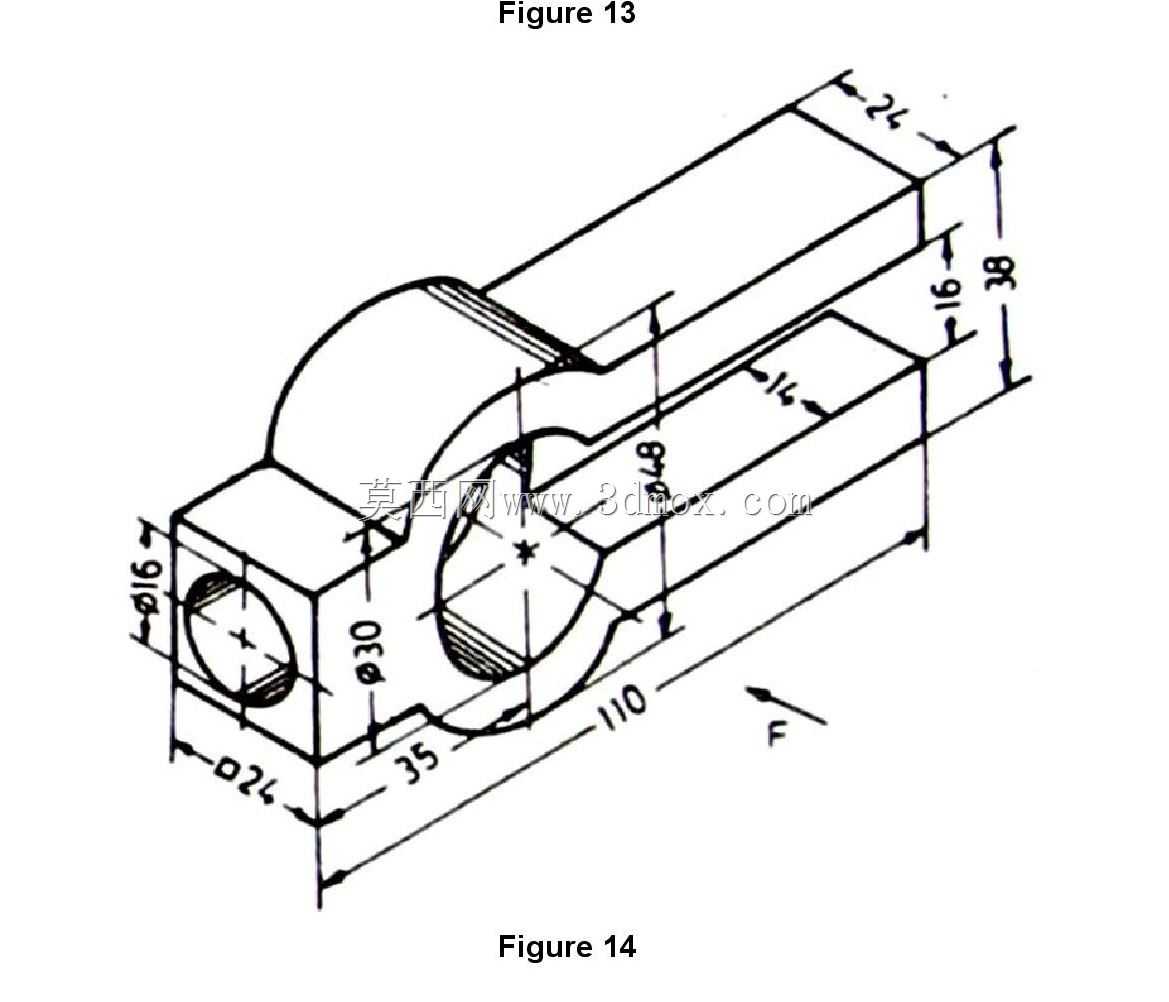

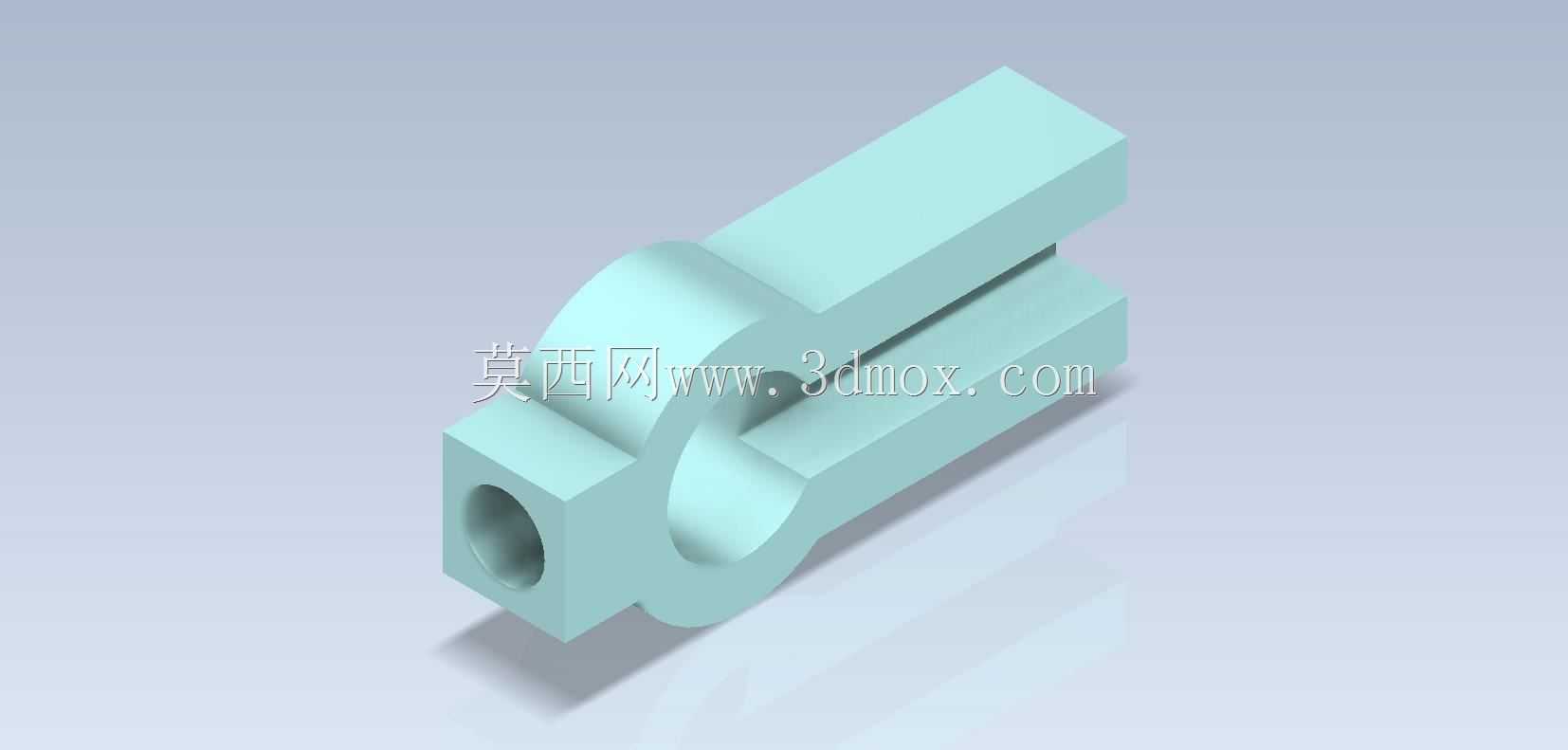

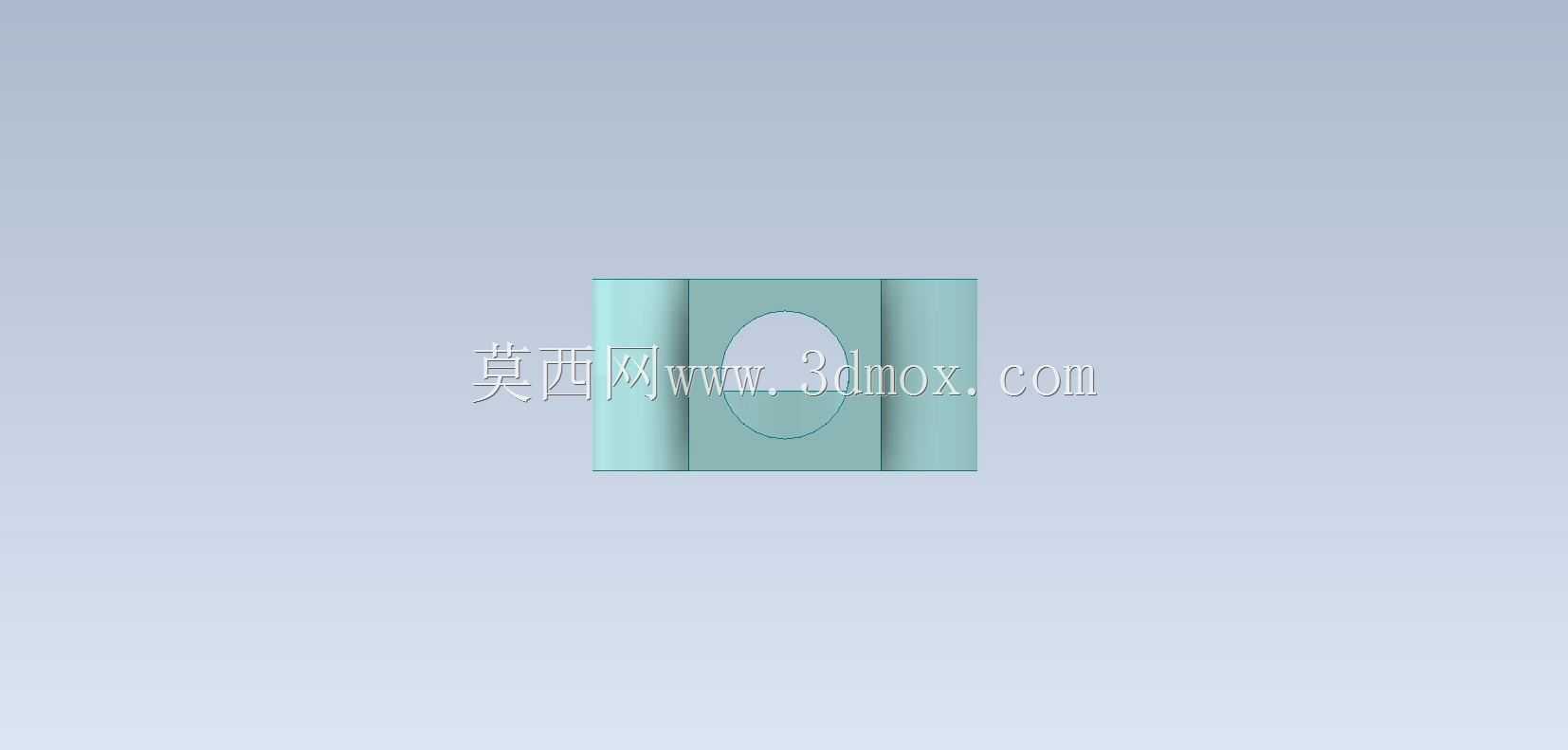

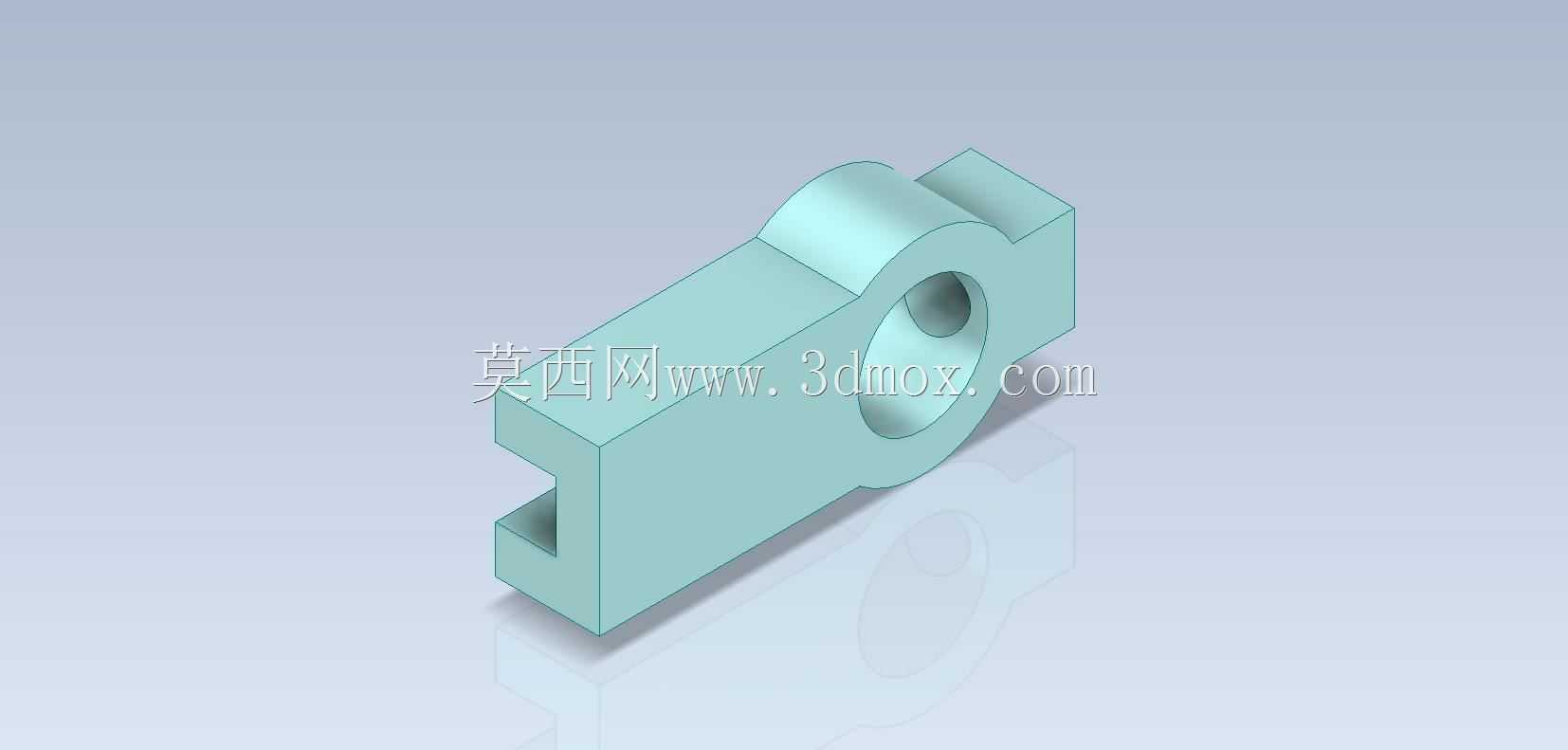

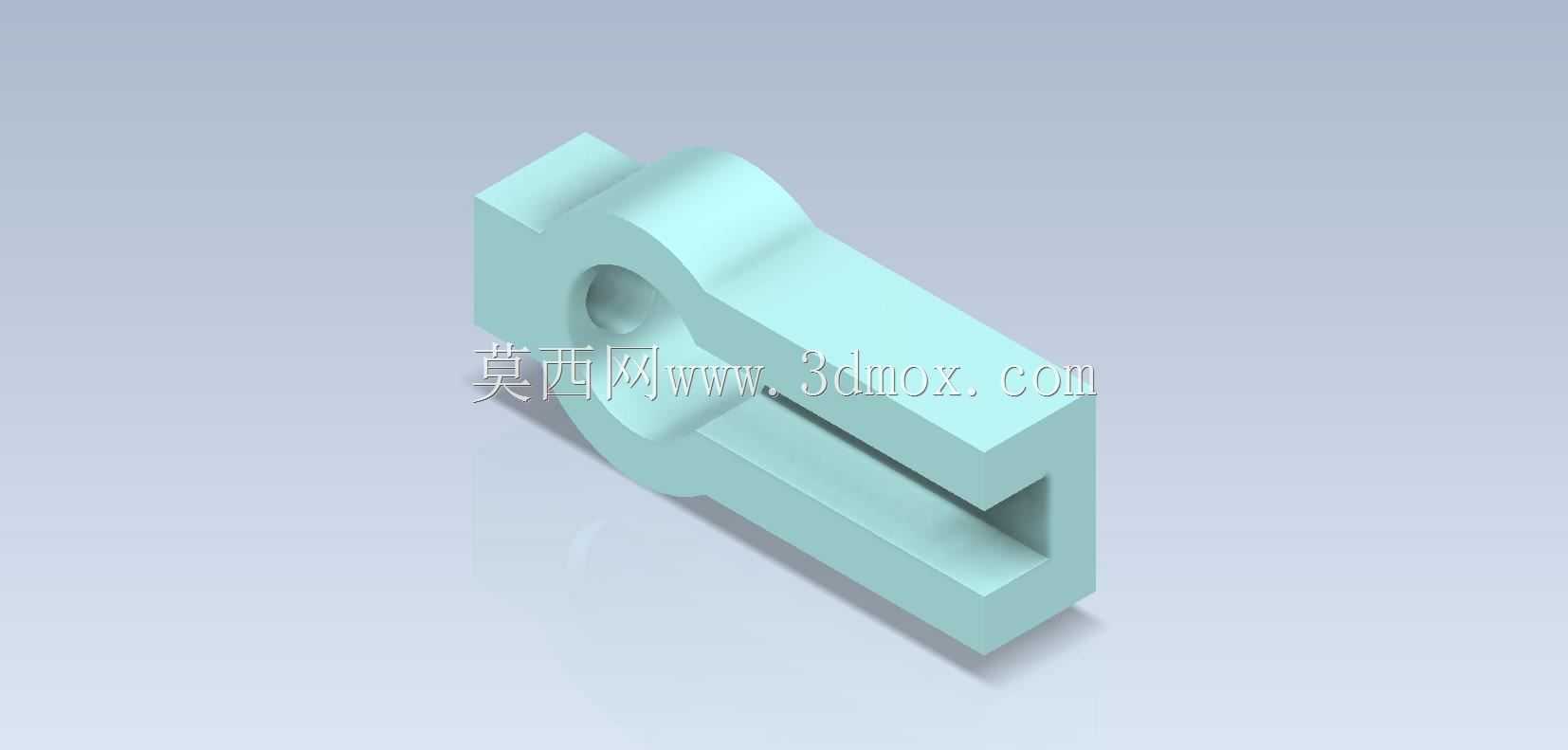

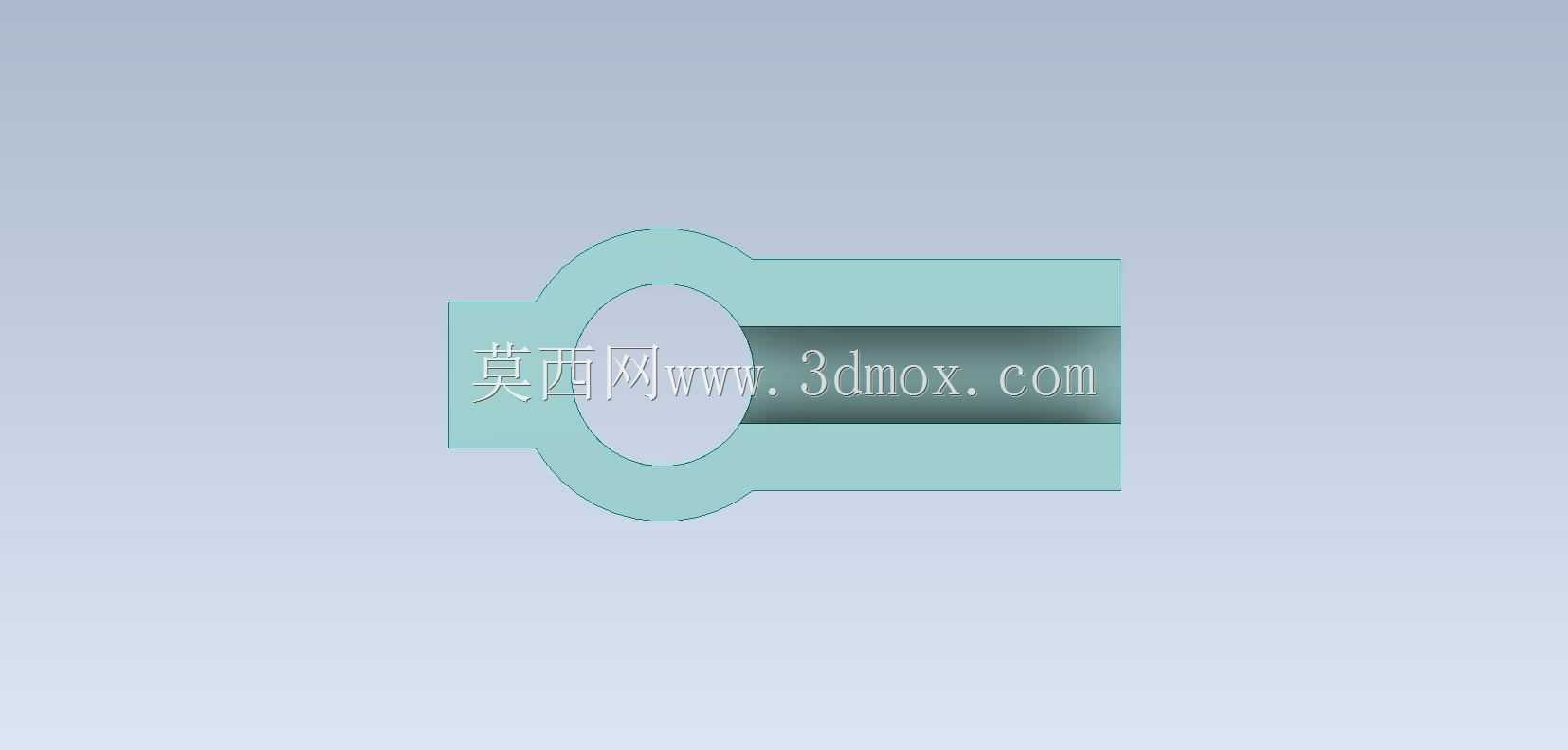

  这类带叉形夹座的圆弧连接构件,在轻工自动化输送线的侧边定位模块、小型工装夹具的铰接连接段、非标检测设备的可调支撑臂上都有高频应用,日常做设备改造时经常会碰到类似结构的选型或改型需求。从结构功能上看,构件左侧的轴向通孔是用来穿装铰接销轴的,孔的内径公差一般选H7级,和销轴采用间隙配合,保证铰接转动时无卡滞,孔口做了0.5mm的倒角,既方便装配时销轴导入,也能去除机加工后的锐边避免划手。中间的半圆弧槽结构是核心的功能段,这个槽的内径和配套的圆导杆外径匹配,一般选g6的配合公差,装配时可以沿着导杆做轴向位置调整,调整到位后通过叉形夹座的锁紧力抱紧导杆,实现位置固定,圆弧槽的壁厚经过核算,在M6锁紧螺钉的作用力下不会出现塑性变形,

  同时抱紧后的静摩擦力足够承受5kg以内的侧向负载,满足小型工装的使用需求。右侧的叉形夹座是双平行板结构,两块平行板之间的槽宽公差控制在±0.02mm,用来夹持需要固定的外接件,比如传感器安装支架、挡料片之类的薄板类零件,两块板上对应位置预留了螺钉过孔,锁紧时两板均匀受力,不会出现偏斜导致的夹持不稳。设计这类构件的时候,首先要确定的是安装边界:左侧铰接孔的中心到圆弧槽中心的中心距是核心安装尺寸,直接决定了构件摆动时的活动范围,这个尺寸一般根据设备的行程需求来定,建模时要优先锁定这个尺寸基准;其次是叉形夹座的开口方向,要和铰接转动的平面保持垂直,避免锁紧后出现应力集中导致构件断裂;外形上所有的棱边都做了R0.3-R0.5的倒圆角处理,

  一方面是减少应力集中点,提升构件的疲劳强度,另一方面也符合机械加工的工艺要求,避免铣加工时出现崩边。尺寸方面,这类小型铰接夹座的整体长度一般控制在60-80mm区间,宽度在25-30mm,整体高度在35-40mm,安装时要注意预留出锁紧螺钉的操作空间,至少要留出15mm的扳手活动距离,避免装配时工具无法就位。建模的时候要先做主体的拉伸基体,再依次切除铰接孔、圆弧槽、叉形夹座的中间槽,最后做倒角和倒圆角,特征顺序要和实际机加工的工序对应,这样导出的工程图才能直接用于生产,不会出现工序逻辑混乱的问题。另外要注意圆弧槽和叉形夹座的连接段做了加厚处理,这个位置是受力的薄弱点,当夹座锁紧或者铰接处承受径向力的时候,这个位置的弯矩最大,

  加厚3mm之后可以有效提升结构刚性,避免长期受力出现变形。这类构件一般选用6061铝合金加工,表面做阳极氧化处理,重量轻且有一定的防锈能力,适合在车间的常规环境下使用,如果是有耐腐蚀需求的场景,也可以换成304不锈钢材质,只是重量会增加三分之二左右,选型时要根据设备的负载要求调整。
