罗茨式凸轮转子泵结构设计练习模型

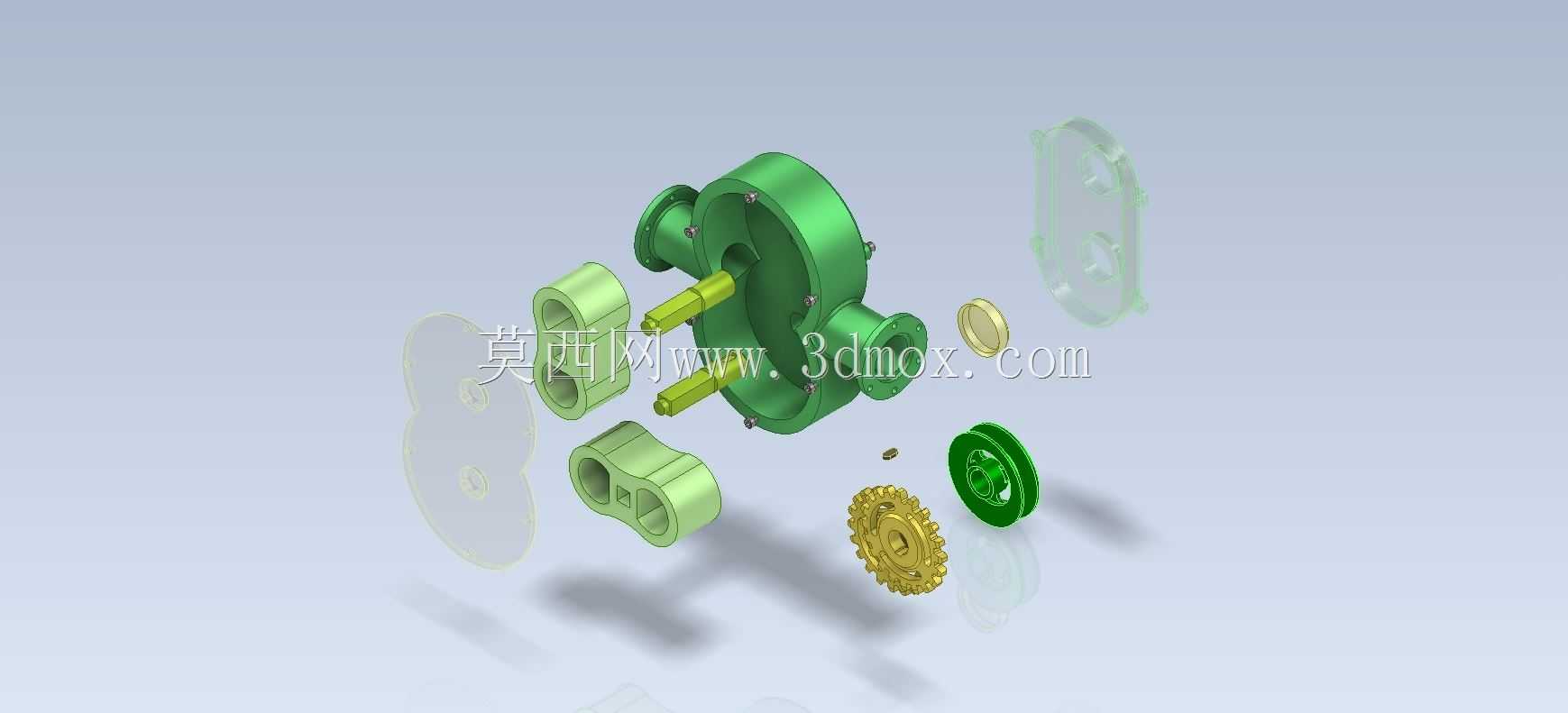

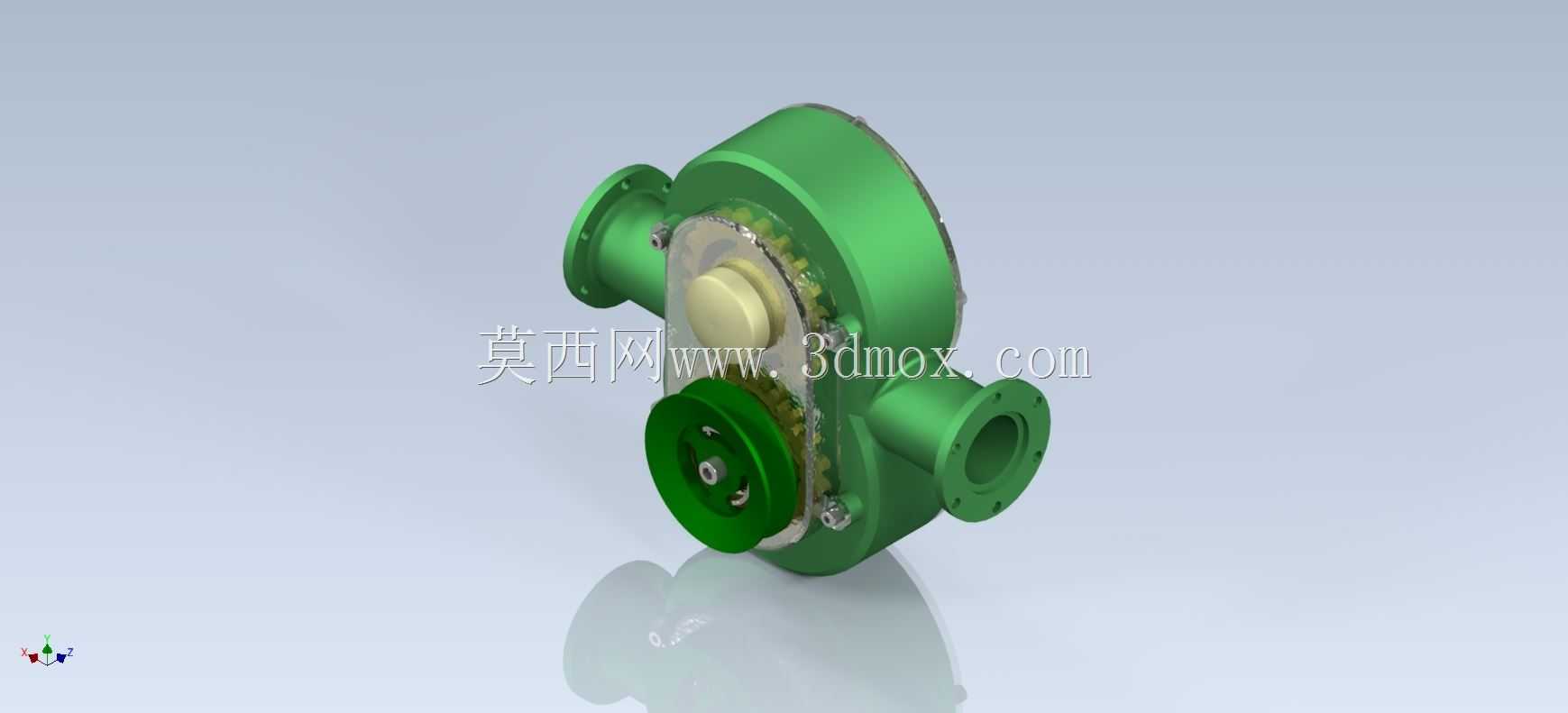

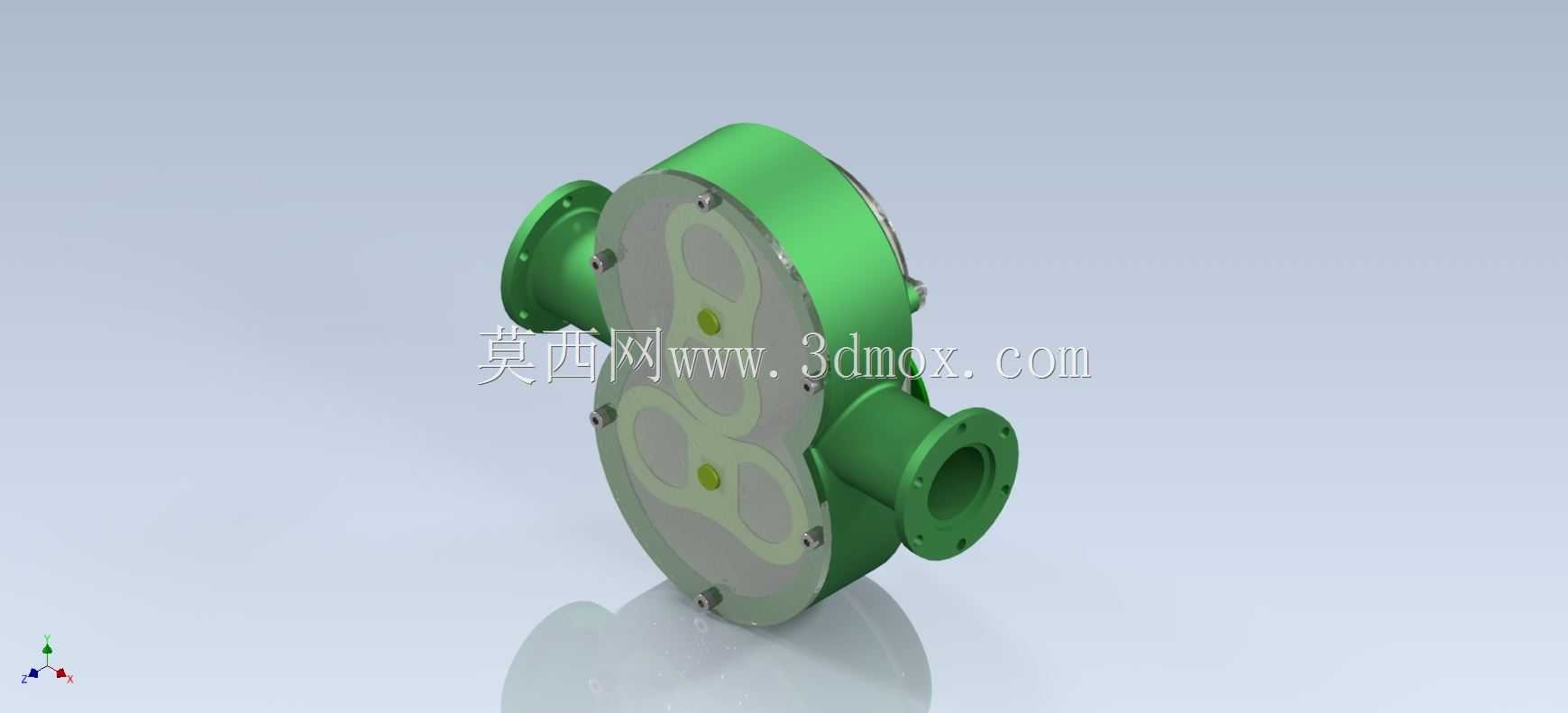

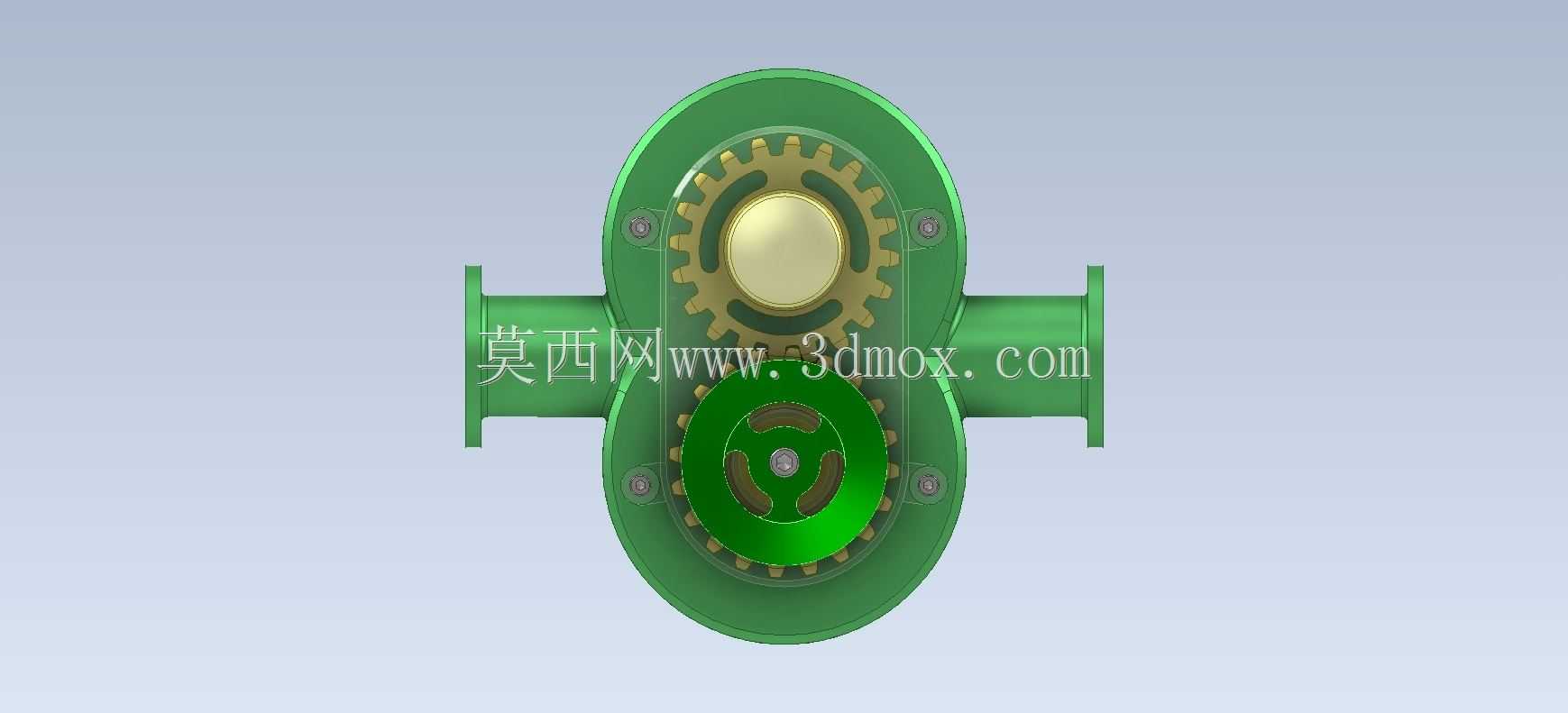

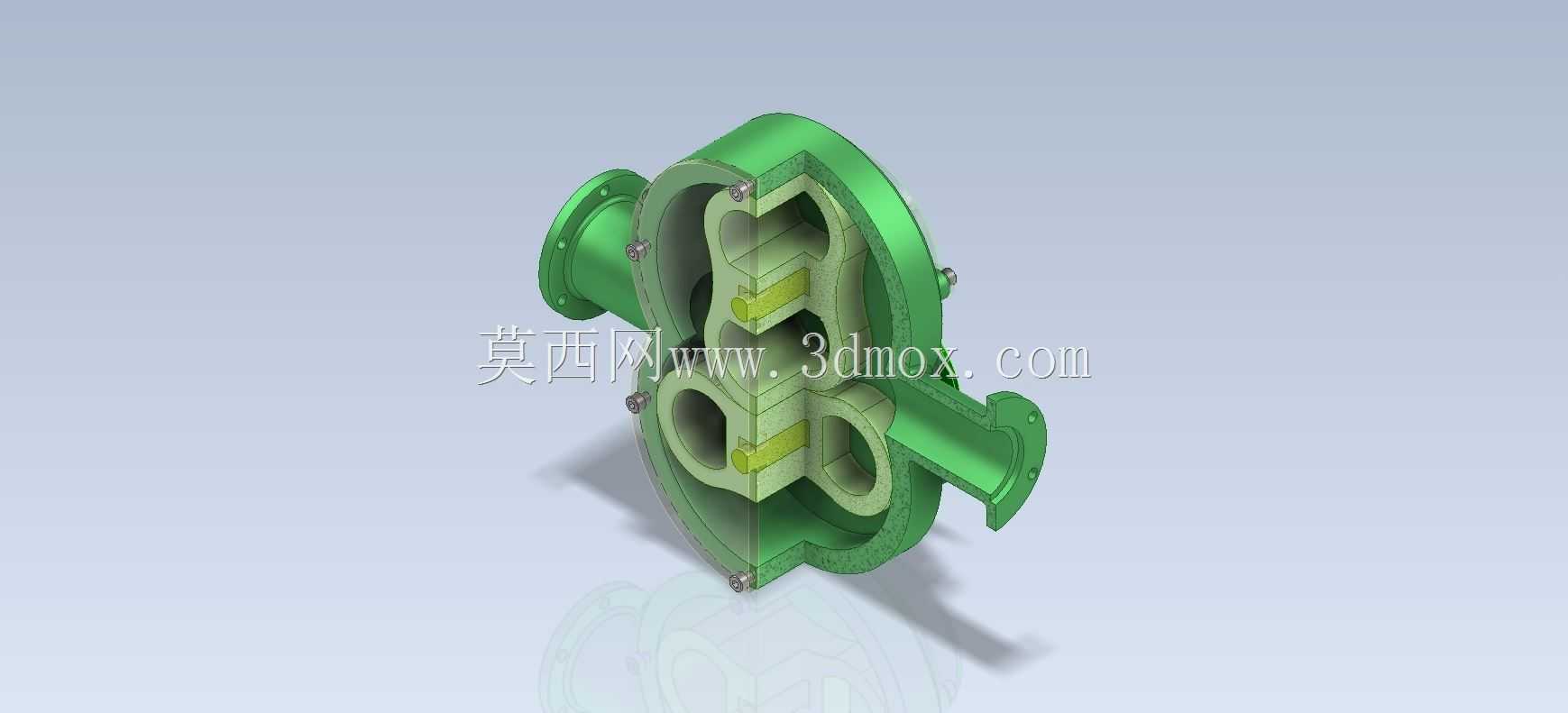

　　在流体输送领域，罗茨凸轮转子泵属于容积式泵的典型分支，这类设备常被应用在高粘度介质输送、含颗粒物料转运、食品级流体灌装等工况场景，相比离心泵其流量稳定性受出口压力波动影响更小，相比螺杆泵对介质内硬质杂质的耐受度更高，日常在日化原料输送、市政污泥转运、糖浆酱料输送产线都能见到同结构设备的身影。本次建模的凸轮转子泵，核心功能是通过壳体内一对同步反向转动的叶形转子，在旋转过程中于入口侧形成持续负压将介质吸入，随着转子转动将封闭在转子与泵壳型腔间的介质推送至出口侧，完成无接触式的流体增压输送，整个运转过程中两个转子依靠外置同步齿轮保持啮合相位，转子间、转子与泵壳间保留均匀的微小间隙，既避免运转过程中出现金属接触磨损，

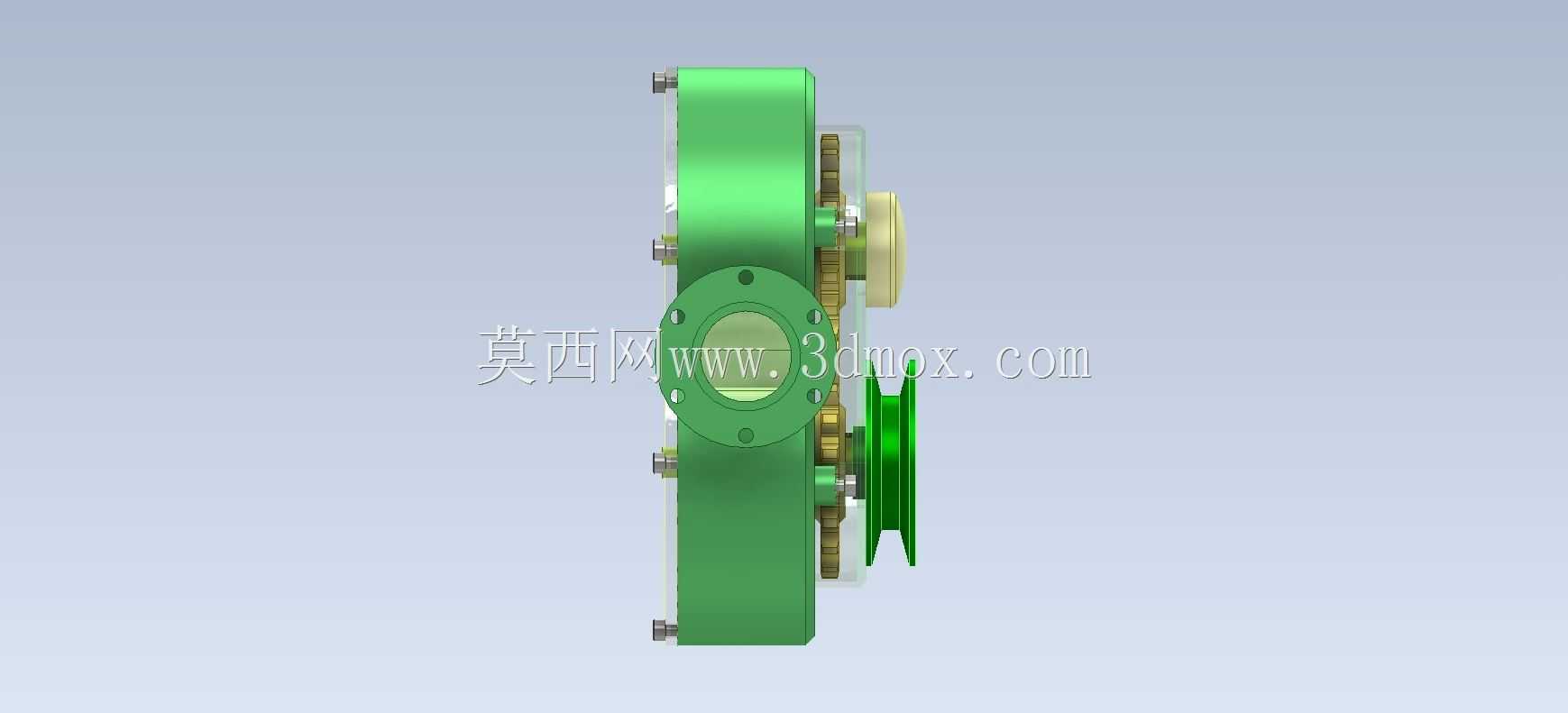

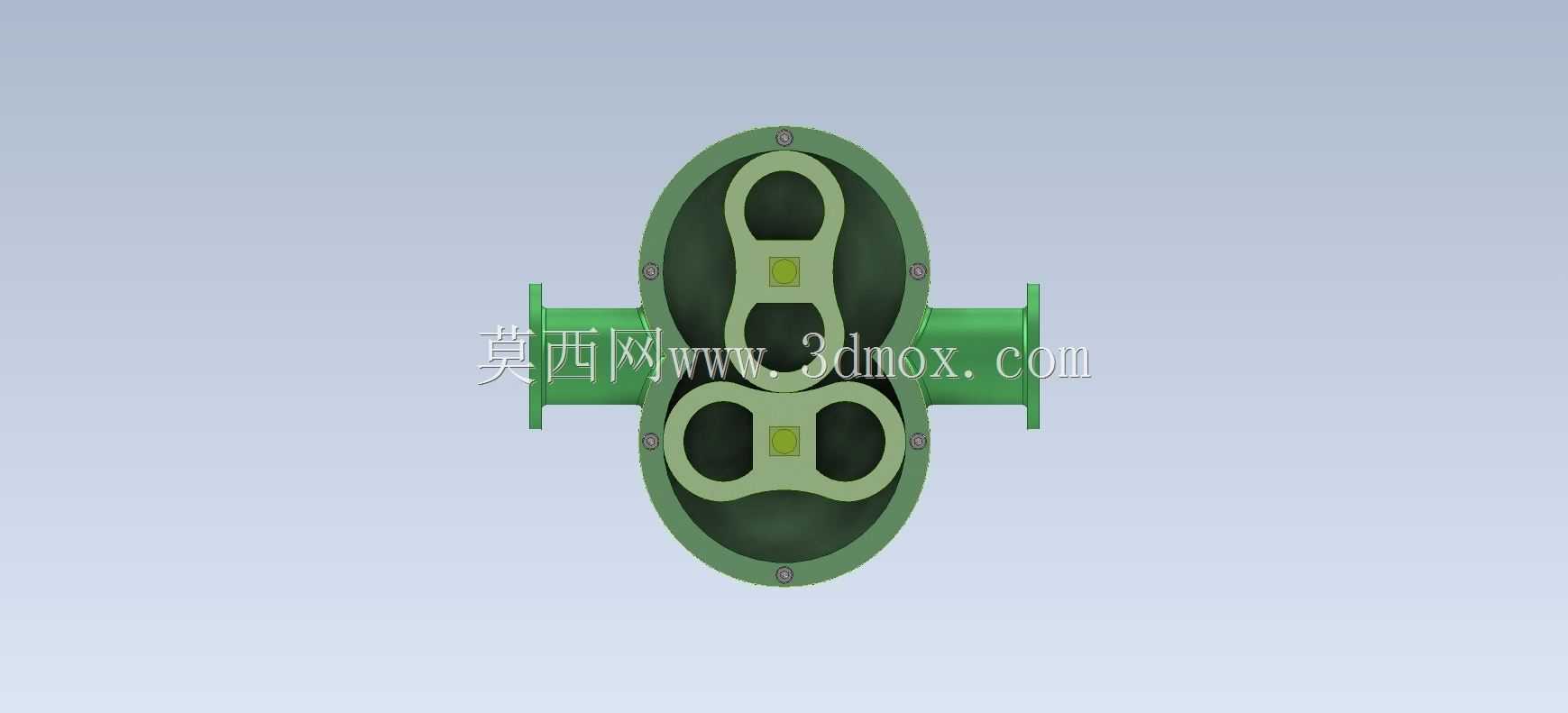

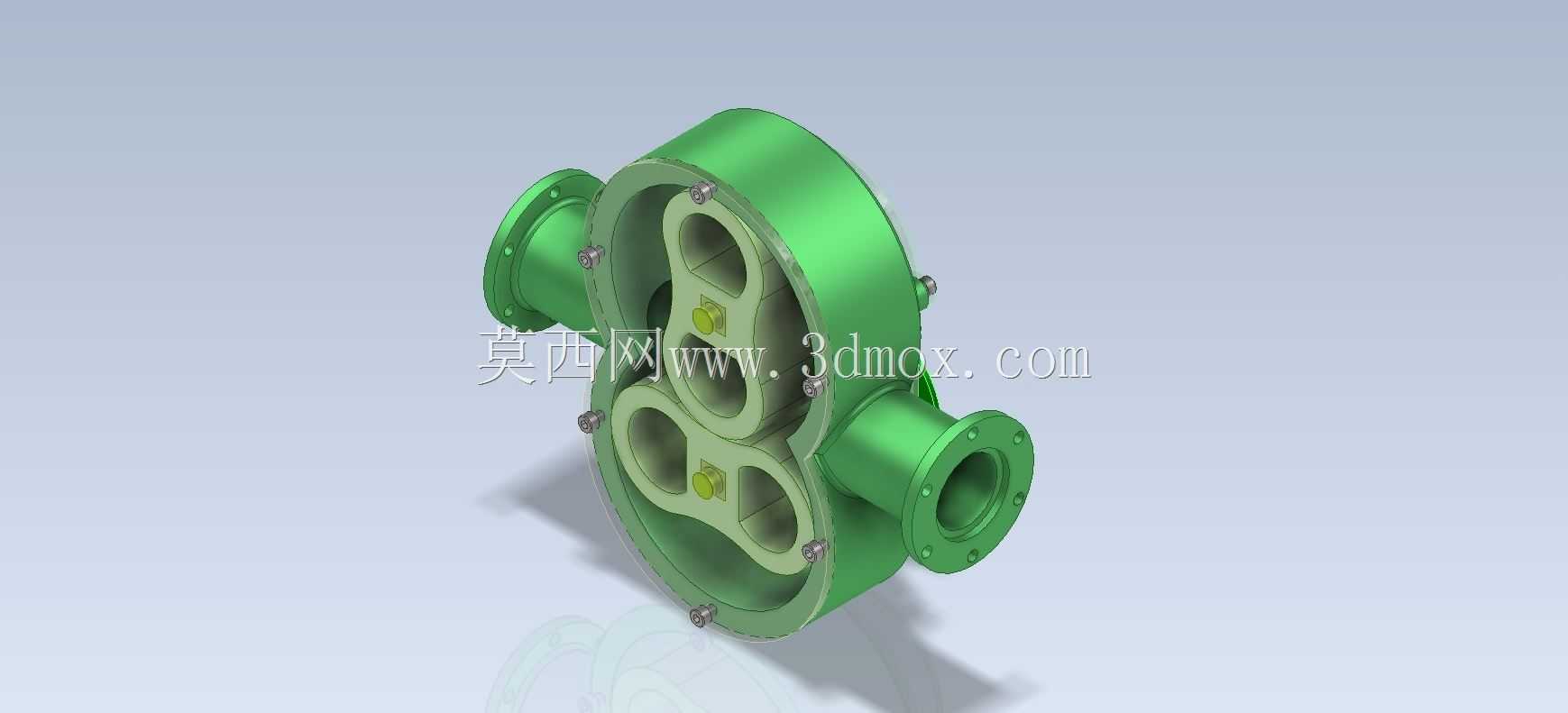

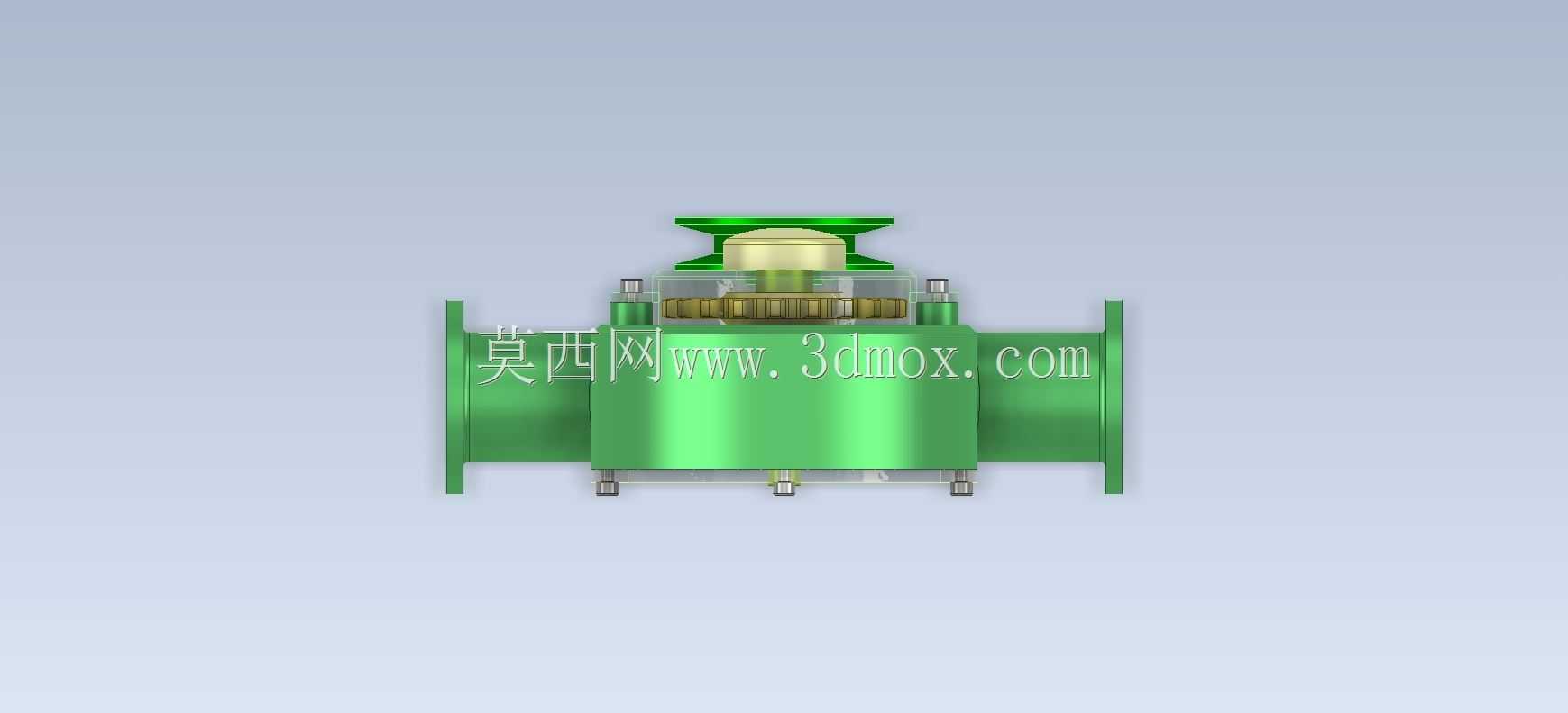

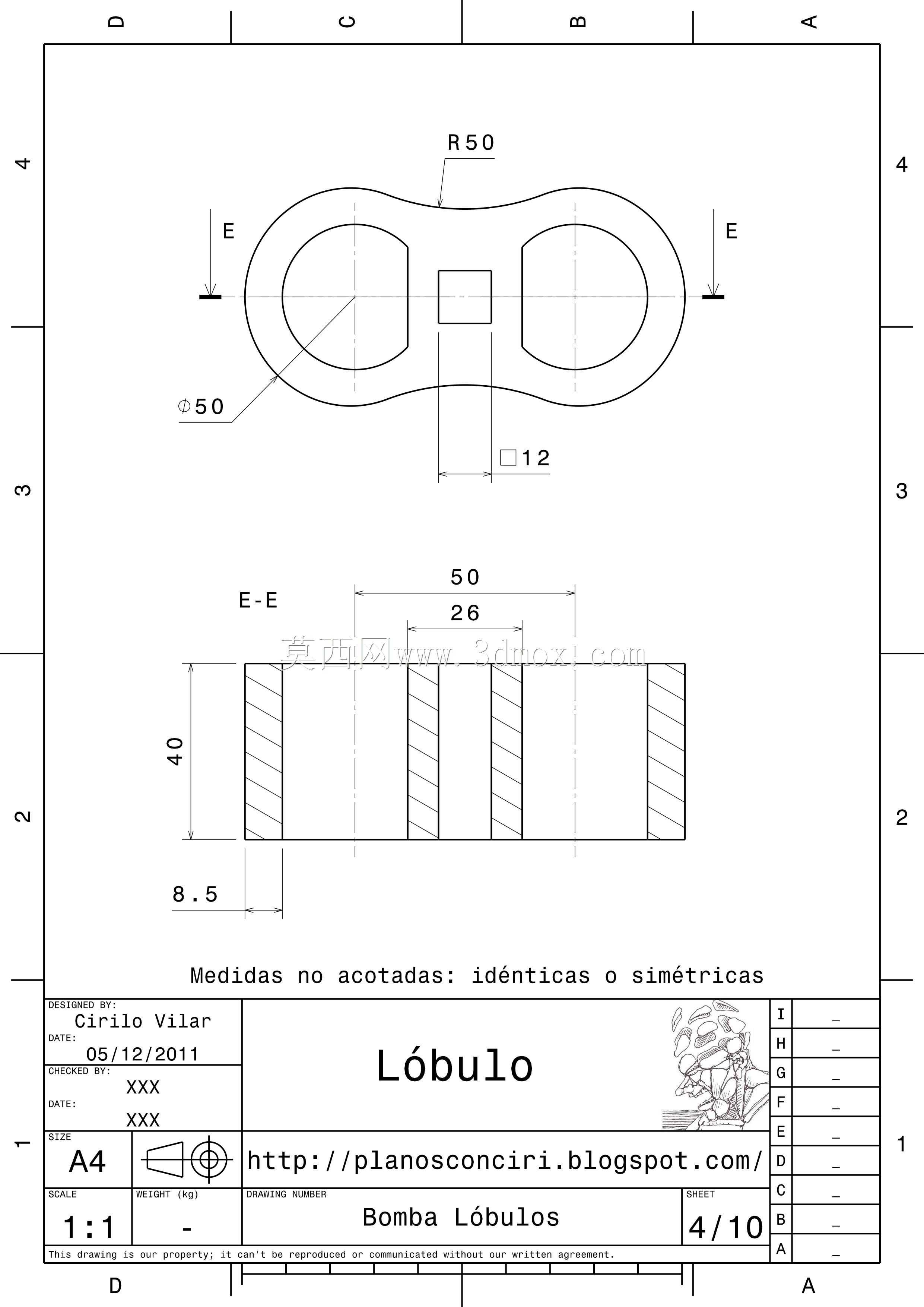

　　也能控制内部泄漏量保证容积效率。从设计思路层面看，建模时首先要确定转子的型线参数，三叶圆弧摆线线型是这类小流量转子泵的常用选择，型线设计要保证转子在任意转角位置都能形成连续的密封线，同时避免转动过程中出现型线干涉；其次是泵壳型腔的轮廓要完全匹配转子的运动包络线，型腔与转子外圆的径向间隙控制在0.1-0.2mm区间，间隙过大会导致内泄增加容积效率下降，间隙过小则会因为加工装配误差、热胀冷缩出现运转卡滞。泵体的进出口采用法兰式连接结构，两个接口呈垂直正交布置，这种布局能让介质在泵腔内的流道更顺畅，减少流动阻力损失，进出口的法兰尺寸匹配常规低压流体管道的连接标准，方便现场管路对接安装。端盖部分集成了转子轴的支撑轴承位与密封腔，

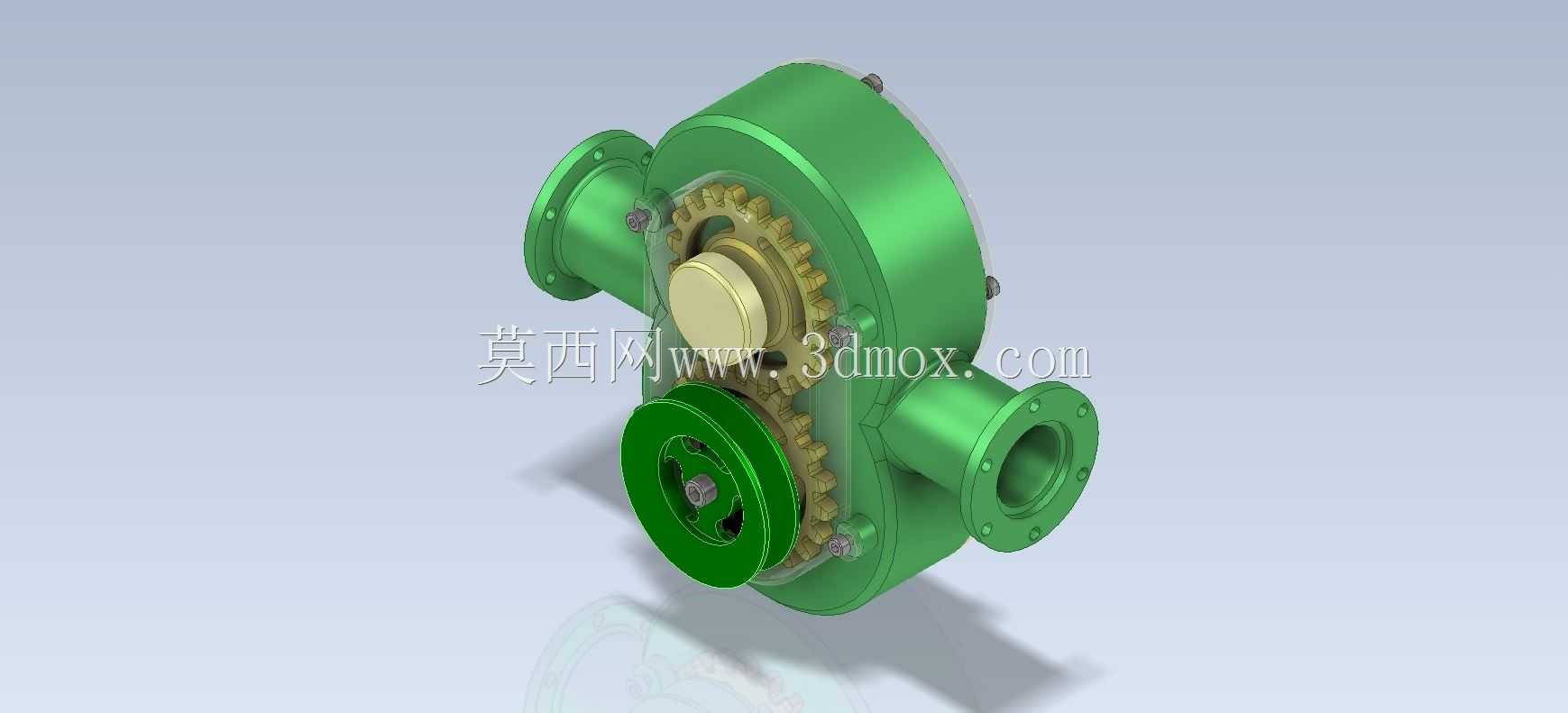

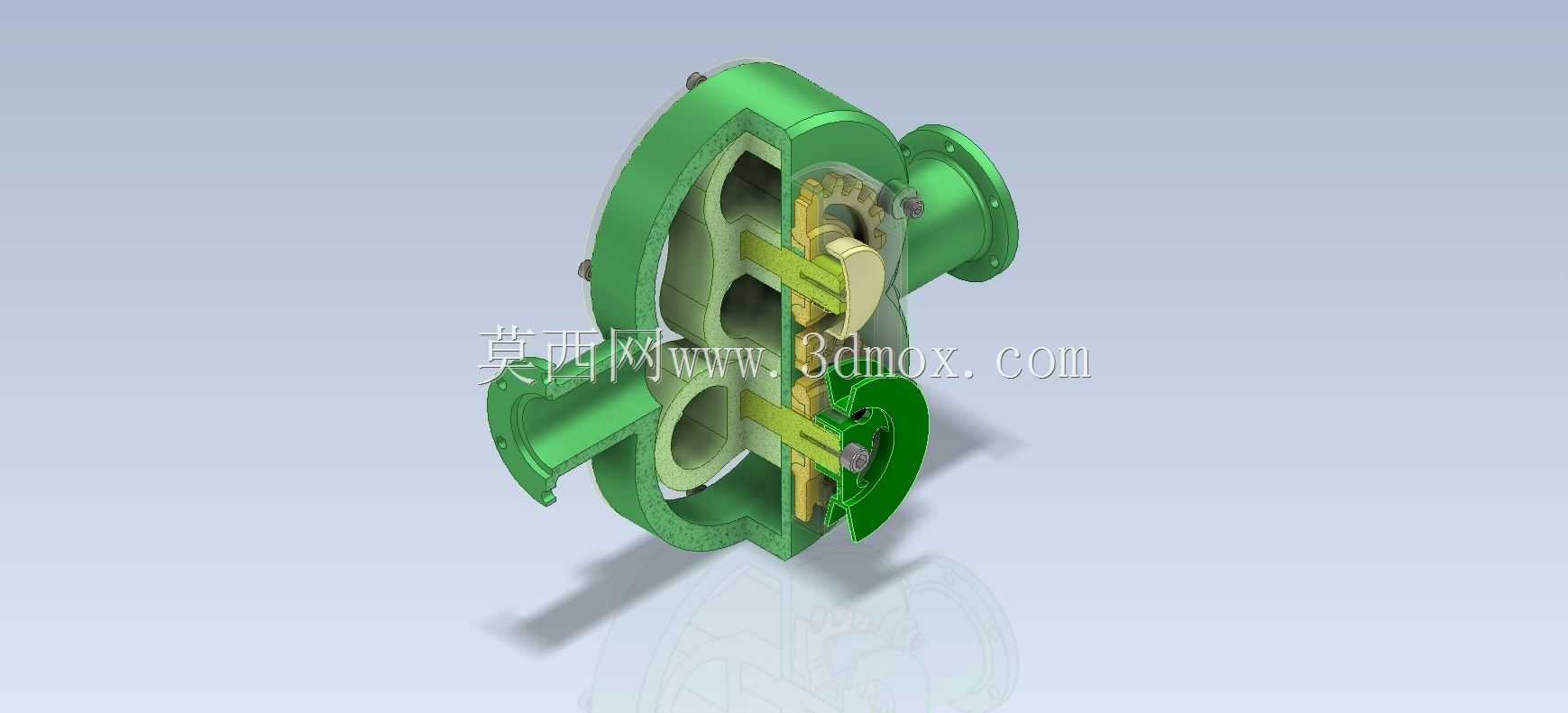

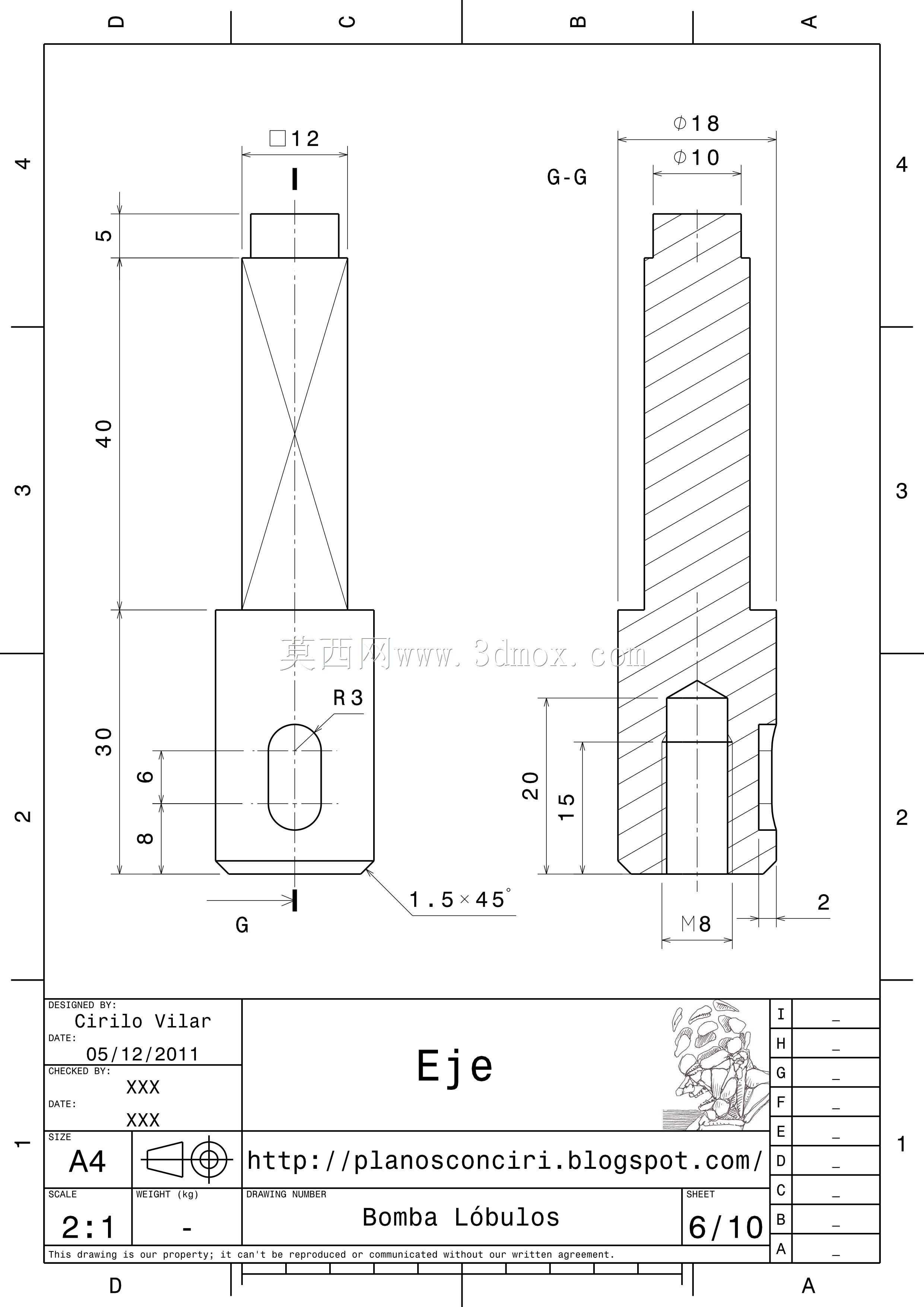

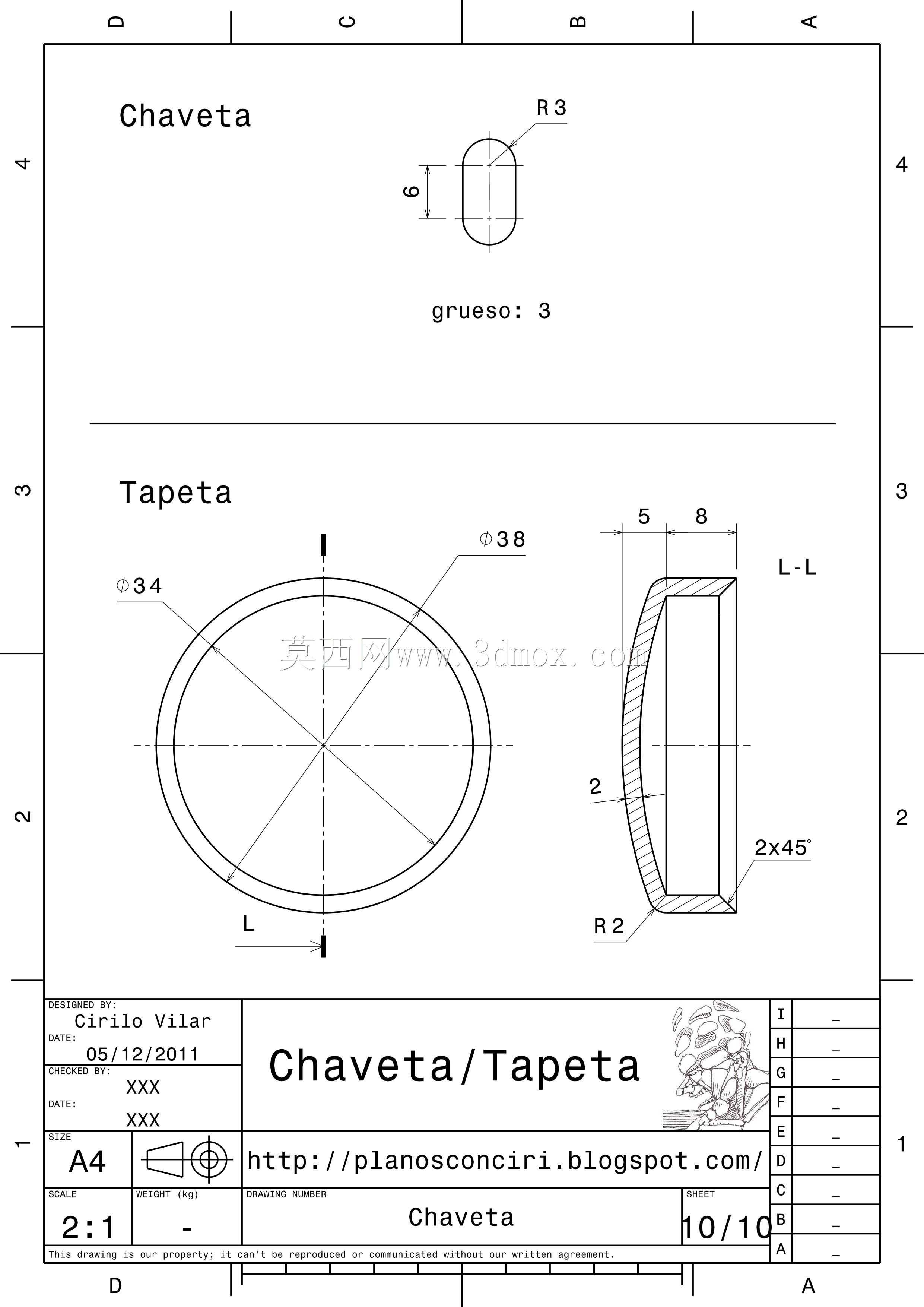

　　密封腔预留了机械密封的安装空间，可根据输送介质的腐蚀性、温度特性适配不同材质的密封件，轴承位的同轴度公差需要控制在IT7级以内，避免转子轴运转时出现偏摆导致间隙不均。外置的齿轮传动腔与泵腔通过密封件完全隔离，避免输送的介质渗入齿轮箱污染润滑油，也防止润滑油泄漏混入输送介质，齿轮箱侧预留了注油孔与放油孔，方便日常维护时更换润滑脂。从安装边界来看，泵体底部带有一体化的安装支脚，支脚上的安装孔位间距按照同功率规格泵的通用安装尺寸设计，可直接固定在预制的混凝土机座或者钢制安装架上，输入轴端采用标准键连接结构，可直接匹配标准Y系列异步电机或者伺服电机的输出轴，也可根据安装空间需求增加联轴器或者减速机构调整输入转速。

　　建模过程中需要重点校验转子在0度、30度、60度等关键转角位置的装配间隙，确认转子与泵壳、转子与端盖、两个转子之间都不存在干涉，同时要验证进出口流道的过流面积是否均匀，避免出现局部过流截面突变导致的流阻增大。另外，泵壳上的连接螺栓孔布局要均匀分布，保证端盖压紧后密封面的压力一致，避免出现局部密封不严导致的介质泄漏，螺栓的规格选择要满足泵额定工作压力下的强度要求，同时预留足够的安全系数。这类结构的泵在实际使用中，转速通常控制在200-500rpm区间，转速过高会导致介质在入口侧来不及充满型腔，出现气蚀现象引发振动和噪音，转速过低则会导致单位流量下的设备体积过大，性价比下降。建模时也需要考虑后续加工的工艺性，比如泵壳的型腔要方便铣削加工，端盖的密封槽要采用标准矩形槽尺寸，方便采购标准密封圈，转子的结构要方便做动平衡校正，减少高速运转时的振动量。
