锥台带侧孔法兰安装式机械连接座结构

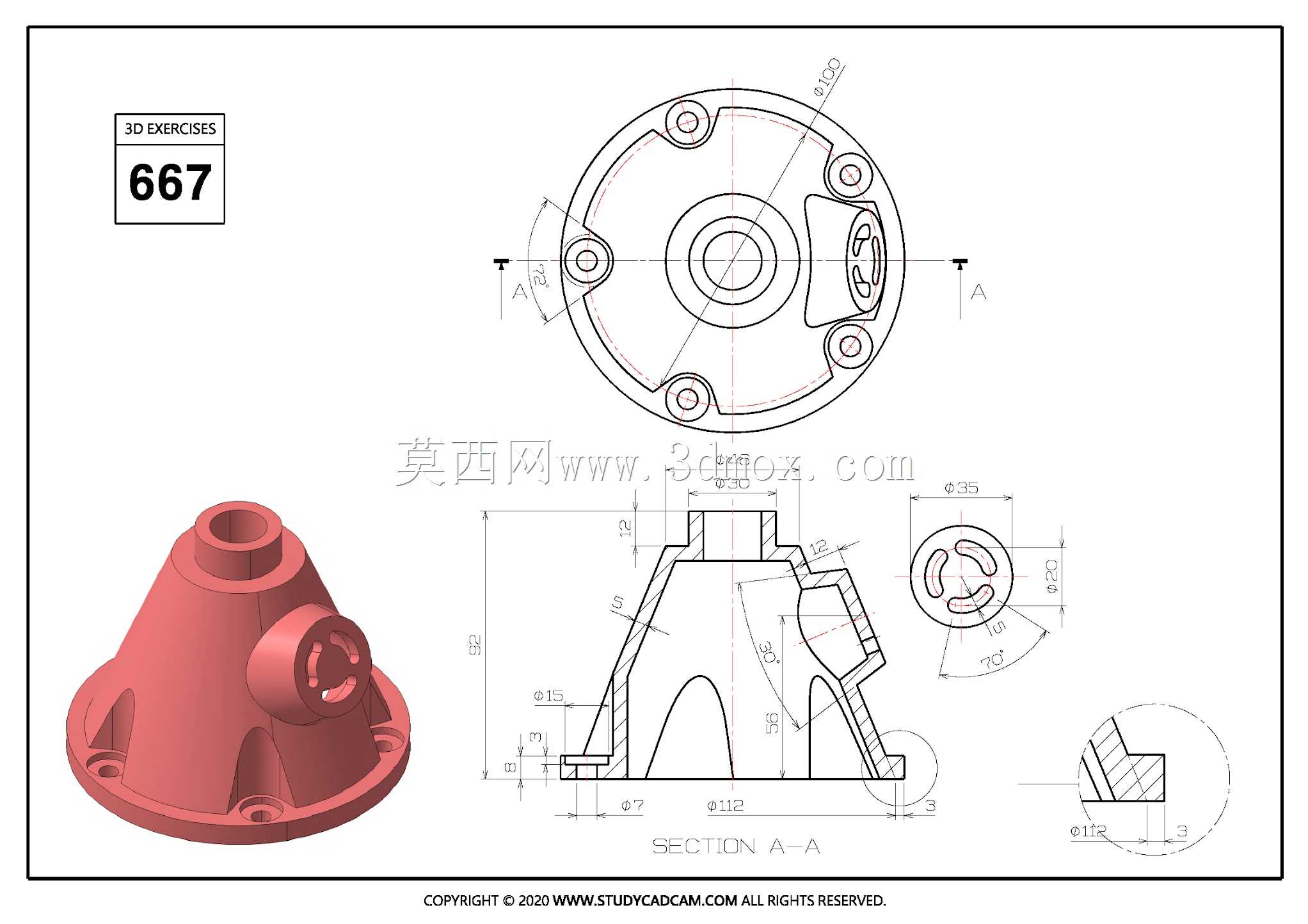

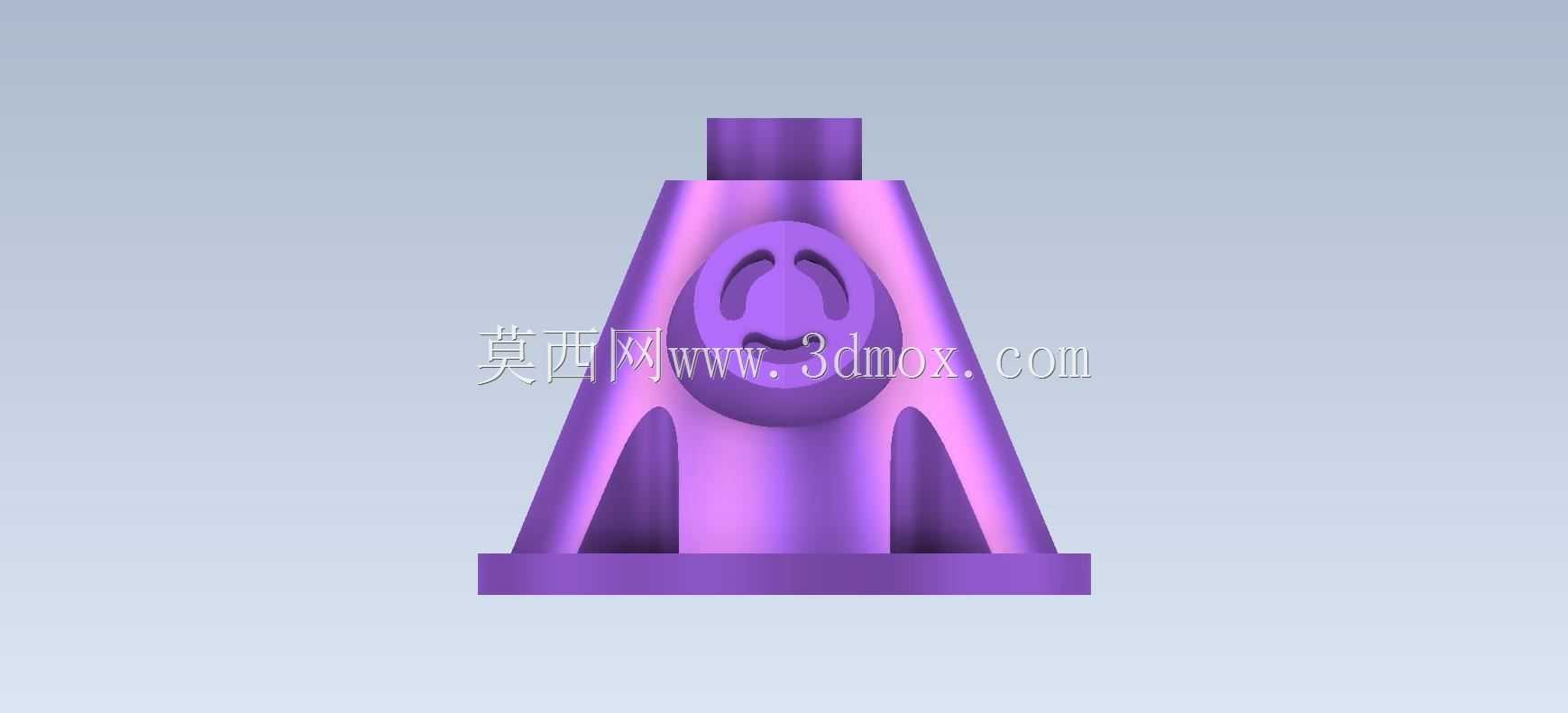

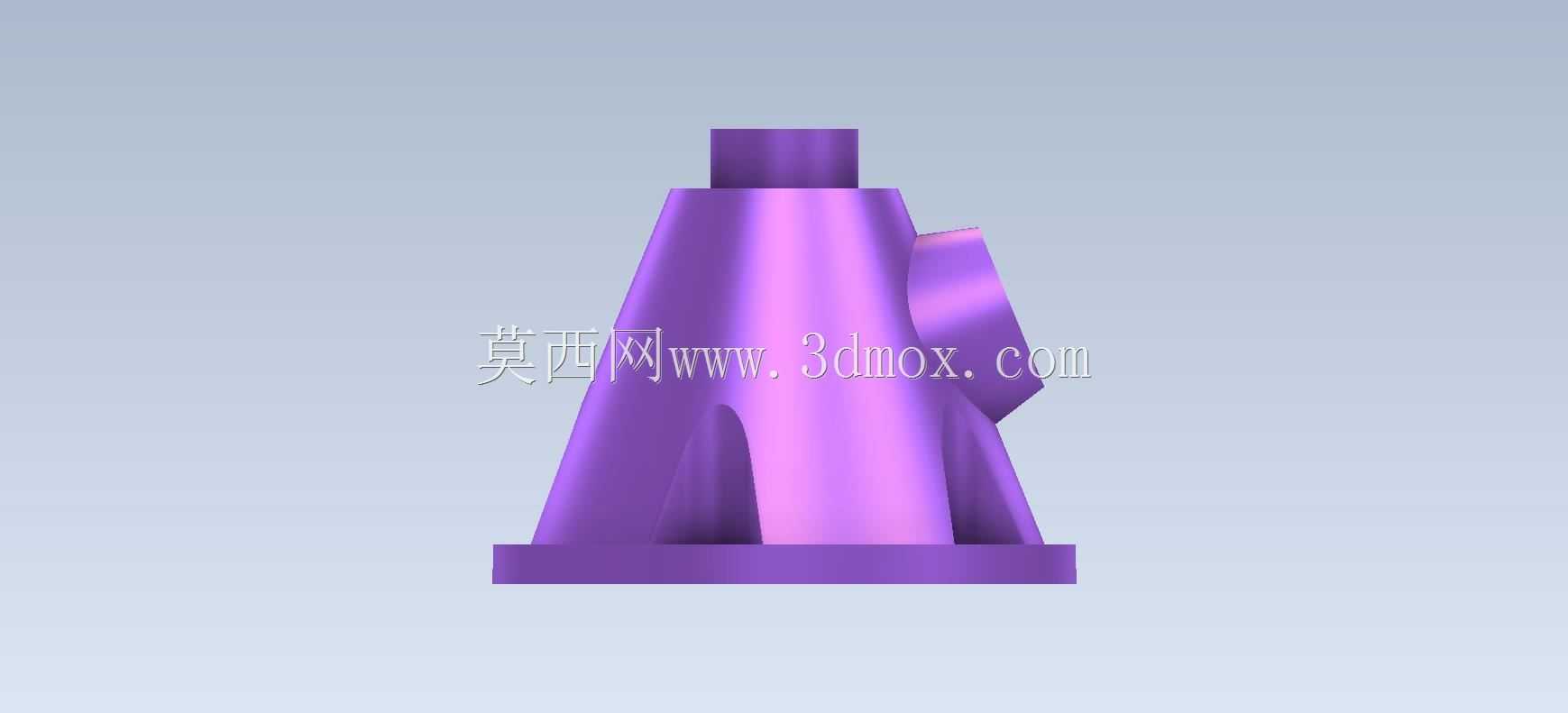

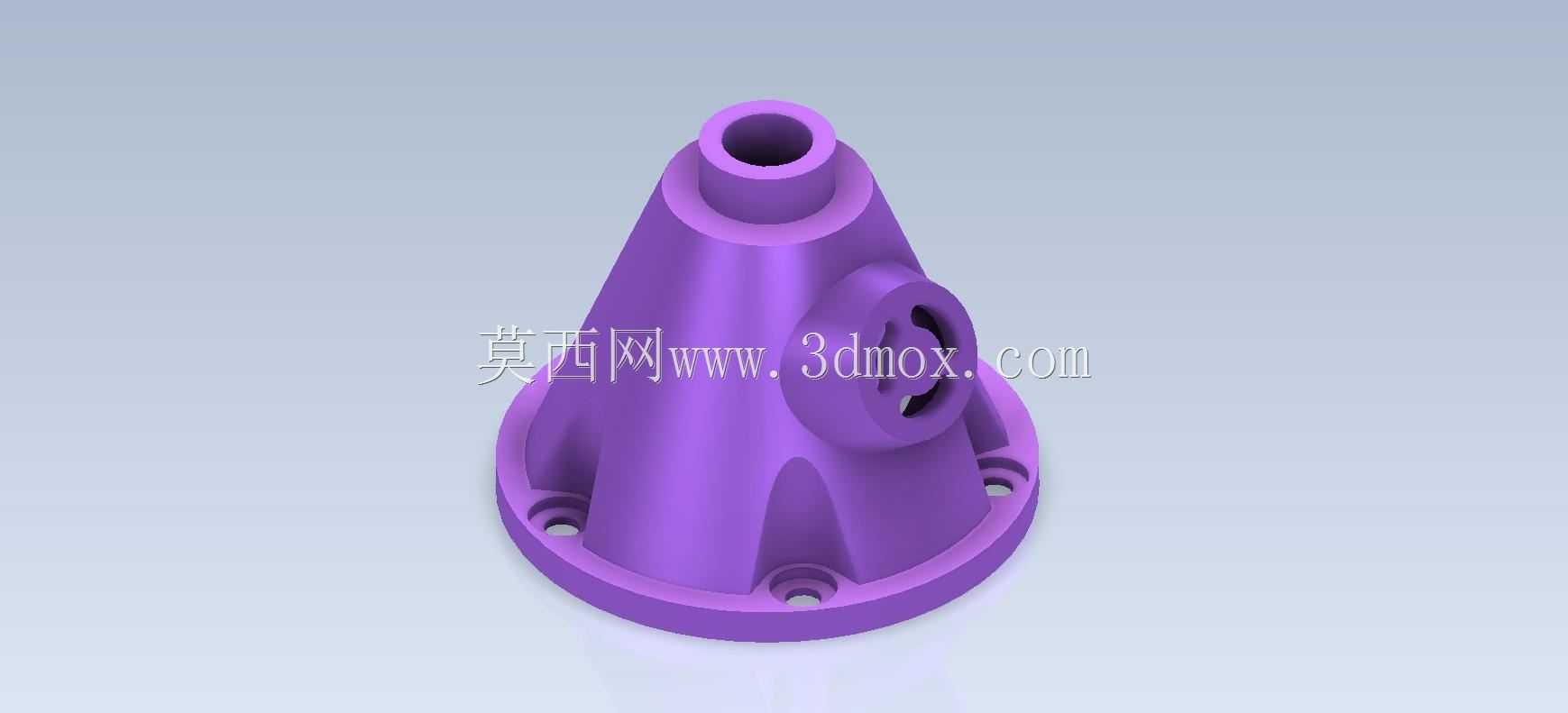

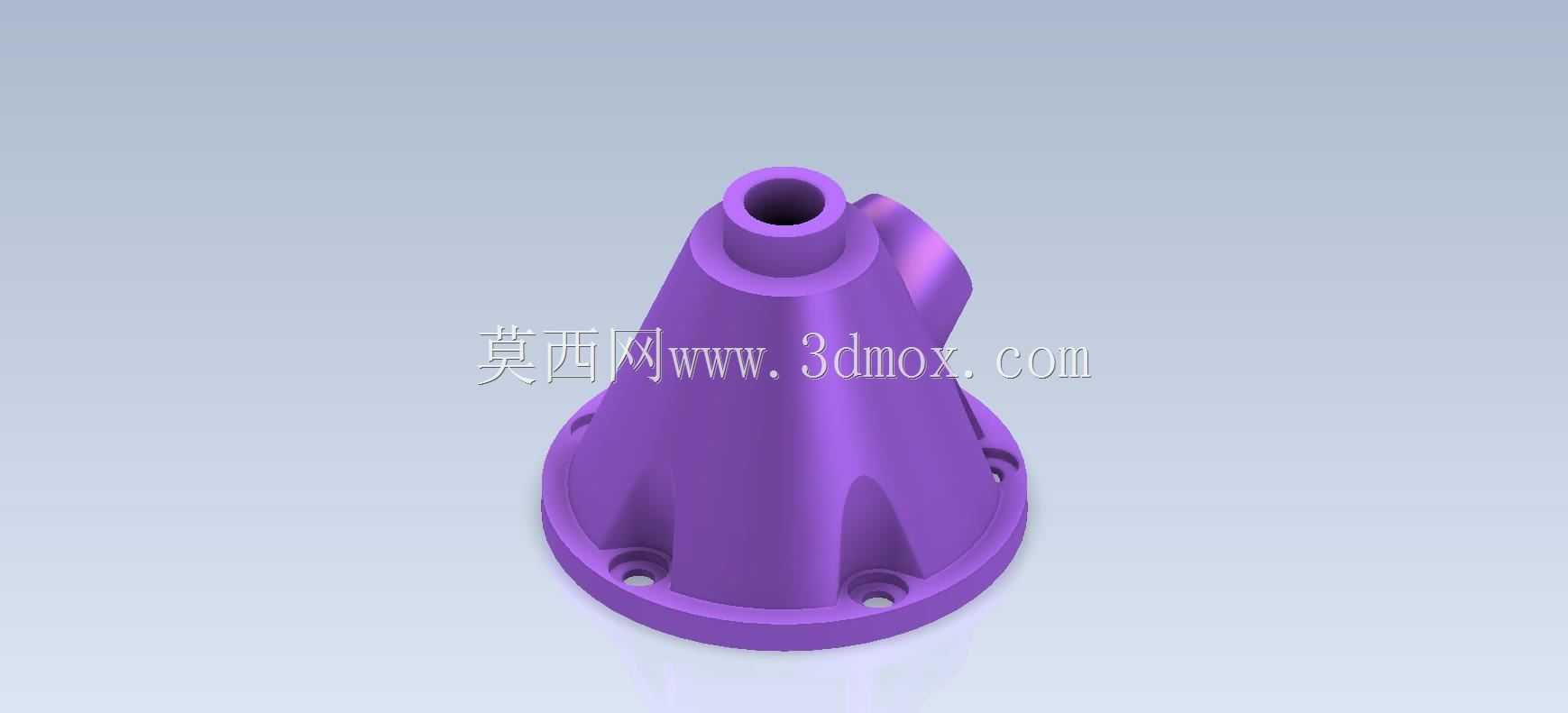

　　在流体输送管路、小型动力输出单元以及实验台架的介质转接场景中，这类锥台形法兰安装座的应用十分普遍，它承担着介质导流、部件承载以及接口转接的多重作用，区别于直筒式的转接座，锥台结构在有限的安装空间内可以实现上下不同通径接口的平滑过渡，同时兼顾结构刚度与减重需求。从实际安装边界来看，底部的圆形法兰盘上均匀分布了四个安装通孔，孔位采用等角度圆周排布，适配常规的螺栓紧固安装方式，法兰盘面的平面度需要满足密封要求，当用于低压气路、润滑管路场景时，法兰与安装基面之间可以加装密封垫片，避免介质渗漏。主体锥段的外壁设置了四条沿母线方向分布的加强筋，筋条从法兰盘上表面一直延伸至锥段上部，这种设计可以在不额外增加整体壁厚的前提下，

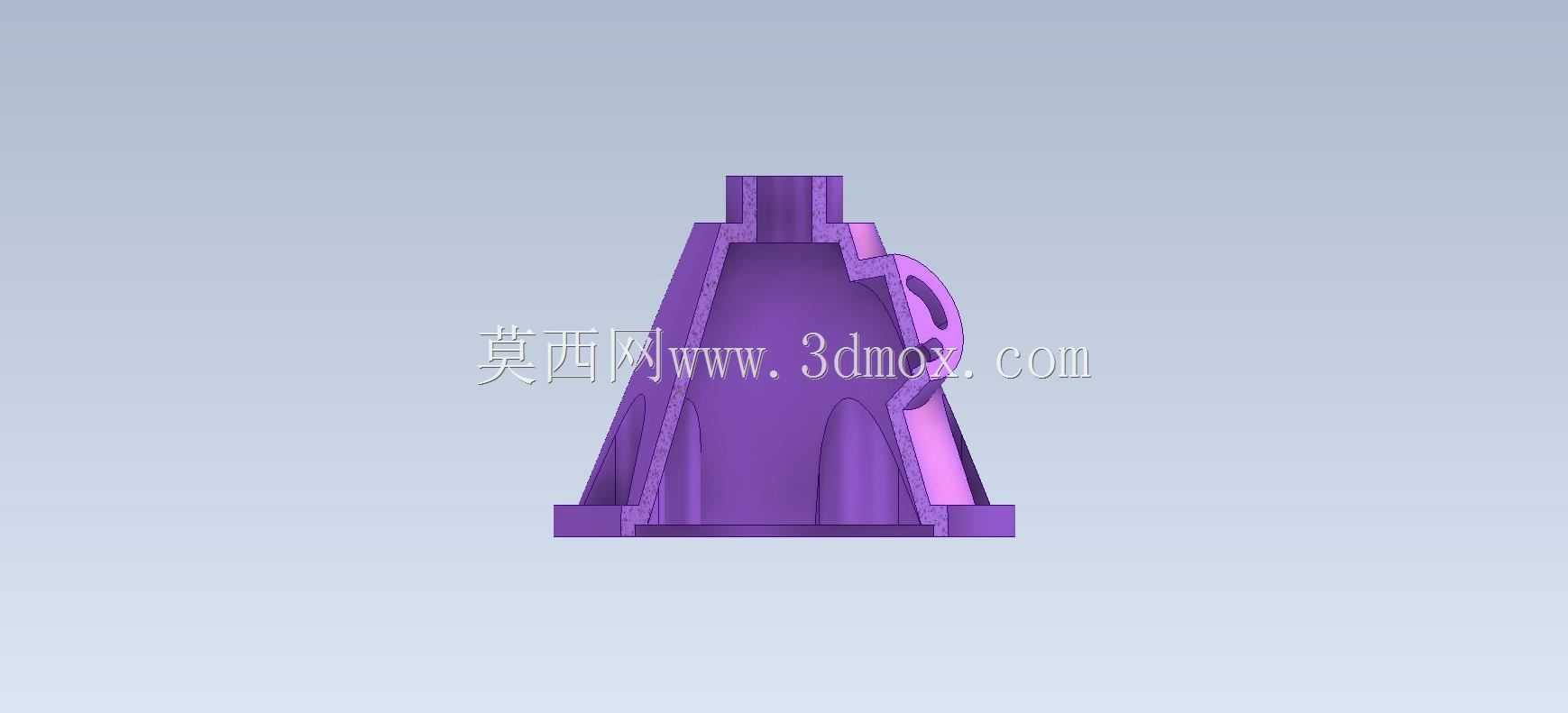

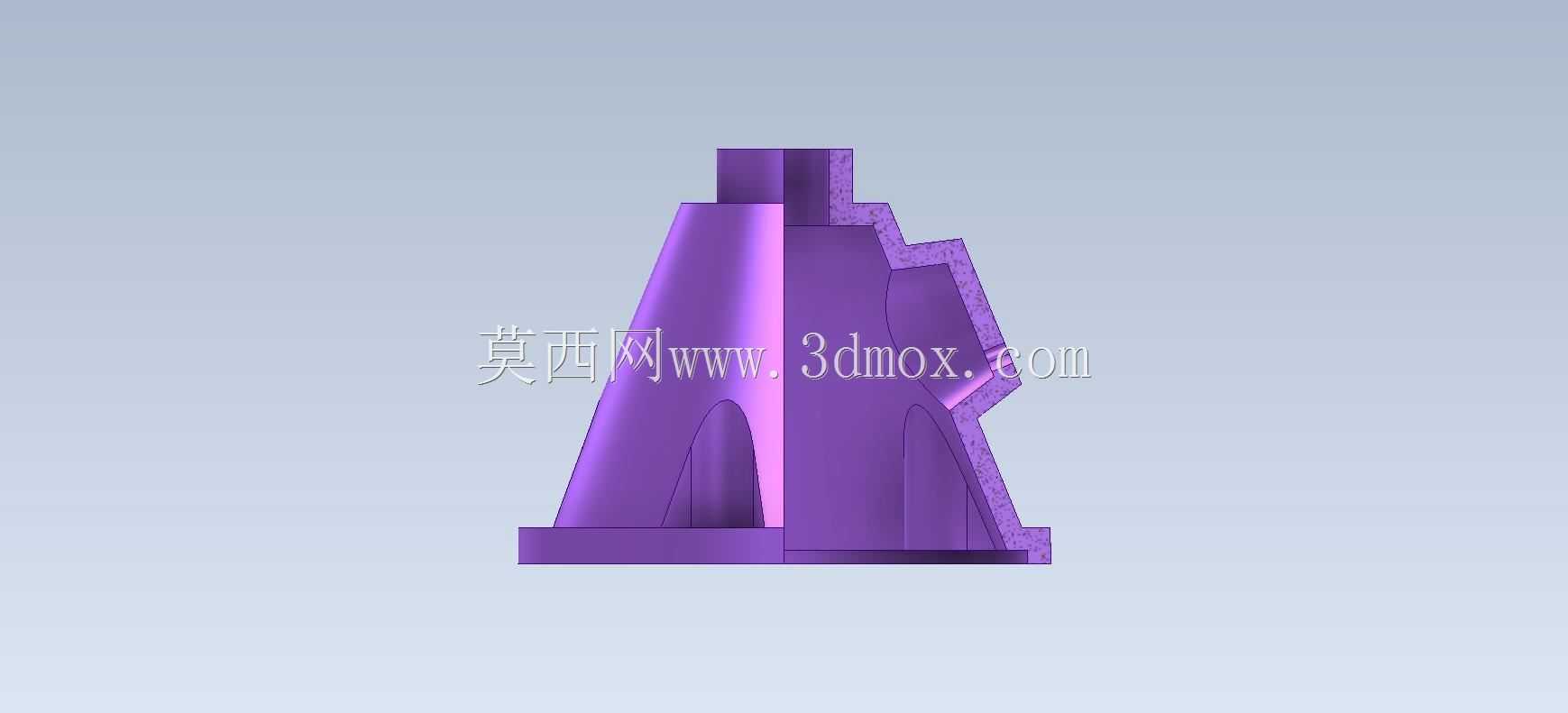

　　大幅提升锥段的抗侧向载荷能力，避免在侧接口接入管路后，因管路重量或振动导致锥段根部出现应力集中开裂的问题。上部的中心通孔为介质主流通通道，孔口做了倒角处理，既方便接入外部管路时的导向对位，也能去除加工毛刺避免划伤密封件。侧面的凸台接口为侧向支路通道，凸台外圆做了加厚处理，内部通孔与中心主通道连通，可用于接压力表、支路引流管或者传感器安装，凸台的端面同样预留了密封安装平面，保证侧接接口的密封可靠性。从设计思路上看，这类零件的建模过程需要重点关注几个结构衔接的细节：首先是锥段与底部法兰的过渡圆角，圆角半径需要匹配相邻壁厚，避免出现壁厚突变导致的注塑或铸造缺陷，如果是采用机加工方式制作，圆角参数也需要匹配加工刀具的R角参数，

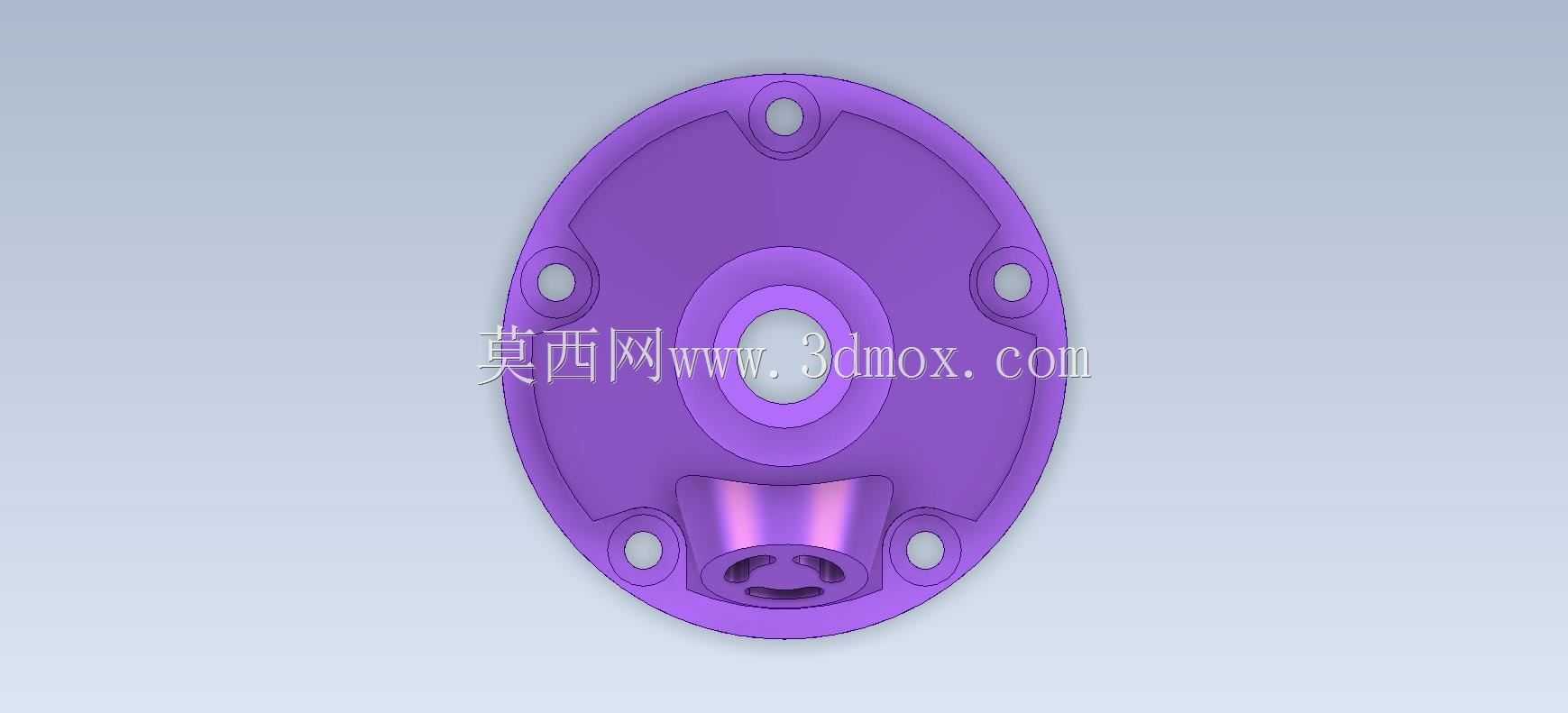

　　减少后续钳工修配的工作量；其次是侧凸台与锥面的相贯线处理，需要保证两个相交实体的结合面完全贴合，没有缝隙或重叠，内部流道的相贯处要做平滑过渡，减少介质流动时的阻力，避免出现流道死角造成介质残留；最后是安装孔的沉头设计，图中法兰上的安装孔为沉头孔结构，可适配内六角圆柱头螺栓，安装后螺栓头不会突出法兰盘面，保证安装面的平整性，也能避免螺栓头与周边其他部件产生干涉。在实际设备选型应用中，这类转接座常被用在小型真空发生装置、润滑系统分油块、实验台气路转接单元上，相比定制的异形转接块，这种对称式锥台结构的加工难度更低，无论是采用3D打印打样、铝合金机加工还是工程塑料注塑，都能以较低的成本实现批量生产。结构的对称设计也让安装时的方向限制更少，

　　四个安装孔的等距排布让安装人员不需要刻意对准侧接口的方向，只要根据管路走向转动整个零件到合适角度再紧固螺栓即可，大幅降低现场安装的对位难度。需要注意的是，在做这类零件的结构校验时，要重点核算侧接口承受管路载荷时的应力分布，尤其是侧凸台与锥段的连接位置，是整个零件的应力集中高发区，加强筋的设置位置刚好可以分担这部分的载荷，将侧接口的受力传导至底部法兰的安装面上，避免局部应力超过材料的许用应力。另外中心通道的孔径与侧接口的孔径配比，需要根据实际介质的流量需求来调整，建模时可以通过参数化设计的方式，将上下通径、法兰直径、安装孔位、侧接口角度都设置为可调参数，方便后续根据不同的工况需求快速调整模型尺寸，不需要重新绘制整个结构。对于三维建模练习者来说，这类零件涵盖了拉伸、旋转、筋特征、阵列、孔特征、倒角圆角等多个常用建模命令，同时需要处理曲面相交、相贯线过渡等常见建模问题，是非常典型的机械基础结构练习案例，掌握这类零件的建模逻辑，可以快速掌握常规机械连接件的设计思路，为后续更复杂的装配体设计打下基础。
